2M头的制作(知识参考)
知识学习#
1
传输电缆头的制作（以常见的SMB头的制作为例）
①、套装热缩套管及压接套筒，如下图所示:
②、剥线 ：用剥线钳剥离电缆护层及内绝缘层，不得损伤屏蔽层及内导体，
电缆护层及内绝缘的端面截取应平齐光滑，如下图所示:
③、焊接插针 ：用熔点为+125℃以上的焊锡将插针与电缆内导体进行焊接。
焊接时，将电缆内导体插入插针尾部中心小孔，直至插针尾部的台阶与电缆内绝
缘层接触上为止，如下图所示:
注意：焊接时，不得将电缆内绝缘层烫伤； 焊接时，尽量不要使焊锡流到插
针外表面，流到插针外表面的，必须将焊锡清除干净，否则将影响下道工序
的装接。
④、压接外导管：将SMB连接器的辊花圆柱插在电缆的内绝缘层与屏蔽层之间，
知识学习#
2
使屏蔽层均匀附在连接器的辊花圆柱上，同时使插针的凸台顶住连接器的内绝
缘，如下图所示:
注意：压接前，应检查预压接前的SMB连接器，屏蔽线裸露在压接套筒外面的，
应用剪刀及时修整，方可压接。
压接时，SMB连接器应放置准确，与压线钳中压模相吻合。
⑤、吹热缩导管：将热缩套管套在压接套筒与电缆的接合处，用热风枪均匀
吹热风，视热缩套管均匀收紧即可，如下图所示：
⑥、检验
A、导通测试
用万用表测量连接器插针与同轴电缆内导体、连接器外壳与同轴电缆屏蔽层
知识学习#
3
是否导通。
B、绝缘测试
用万用表测量内、外导体是否短路。
C、插拔力测试
以适当的力量（约60N）向外拔内插针，内插针应无明显移动。
D、外观检查
检查是否有屏蔽线裸露在外、插针未插装到位等。
2m同轴电缆制作教案
2m同轴电缆制作教案教案标题：2m同轴电缆制作教案教案目标：1. 理解同轴电缆的结构和作用；2. 掌握2m同轴电缆的制作方法；3. 学会使用必要的工具和材料进行同轴电缆的制作；4. 培养学生的动手能力和实践操作技能。
教学准备：1. 材料：同轴电缆线（2m），同轴电缆插头，剥线钳，剥线刀，电工胶带；2. 工具：剥线钳，剥线刀，钳子；3. 设备：示波器，信号源。
教学步骤：引入：1. 向学生介绍同轴电缆的结构和作用，解释同轴电缆在通信和电视领域的重要性。
步骤一：材料准备1. 将同轴电缆线、同轴电缆插头、剥线钳、剥线刀、电工胶带等材料摆放整齐。
步骤二：剥离外绝缘层1. 使用剥线钳或剥线刀，将同轴电缆线两端的外绝缘层剥离约2cm，露出内绝缘层。
步骤三：剥离内绝缘层1. 使用剥线钳，将内绝缘层剥离约1cm，露出内导线。
步骤四：插入同轴电缆插头1. 将同轴电缆插头的金属外壳拧下，将内导线插入插头的中心孔中。
2. 将内绝缘层和外绝缘层分别插入插头的内孔和外孔中。
3. 确保内导线和绝缘层与插头的接触良好。
步骤五：固定同轴电缆插头1. 将插头的金属外壳拧紧，确保插头与电缆紧密连接。
2. 使用钳子将插头上的螺纹部分固定在同轴电缆上，增加连接的稳定性。
步骤六：测试同轴电缆连接1. 将一端的同轴电缆插头连接到示波器的输入端，另一端连接到信号源的输出端。
2. 打开示波器和信号源，观察示波器上的信号波形，确保同轴电缆连接正确。
总结：1. 总结同轴电缆制作的步骤和要点；2. 强调同轴电缆制作的重要性和实际应用。
拓展活动：1. 让学生尝试制作不同长度的同轴电缆，并测试其连接质量；2. 鼓励学生了解同轴电缆在其他领域的应用，如计算机网络和无线电通信等。
教学评估：1. 观察学生在制作同轴电缆的过程中的动手能力和操作技巧；2. 检查学生制作的同轴电缆连接是否正确并能正常传输信号；3. 综合评估学生对同轴电缆制作的理解和掌握程度。
教学延伸：1. 引导学生了解不同类型的同轴电缆和其特点；2. 探讨同轴电缆在数字通信中的应用和发展趋势；3. 鼓励学生自主学习更复杂的同轴电缆制作技术和相关知识。
(完整版)电缆连接头制作技术交底
(完整版)电缆连接头制作技术交底
介绍
本文档旨在介绍电缆连接头制作技术的基本知识和步骤，以帮助工作人员正确制作电缆连接头，确保电缆连接的质量和安全性。
步骤
1. 准备工具和材料
- 手套、护目镜和口罩以确保人身安全
- 适当规格的电缆和连接头
- 剥线工具、钳子、扳手和压接工具
2. 检查电缆
- 检查电缆是否有损坏或老化
- 确认电缆的规格和连接头的要求是否一致
3. 剥离电缆外皮
- 使用剥线工具谨慎剥离电缆外皮，注意不要损坏电缆内部导线
4. 插入连接头
- 将电缆插入连接头中，确保导线正确对应连接头的插槽
5. 固定连接头
- 使用扳手或其它适当工具，将连接头螺丝紧固，将电缆连接头固定在适当位置
6. 压接连接头
- 使用压接工具，按照连接头制造商的具体要求，将连接头和电缆导线牢固地连接
7. 进行电气测试
- 使用适当设备对电缆连接进行电气测试，确保连接的稳定性和安全性
8. 完成
- 检查连接头是否固定牢固、电缆是否连接正确
- 清理工作场地，确保安全和整洁
请确保在进行电缆连接头制作时仔细遵守相关安全操作规程，并根据具体的连接头制造商要求进行操作。
2米0.7米八木天线制作
2米四单元和0.7米十二单元天线制作(DIY)随着“中国无线电运动协会”（简称CRSA）的宣传力度加大,使越来越多的业余无线电爱好者获得了业余电台五级以上《操作证书》和《电台执照》。
目前开台使用V/U段设备的朋友还是多数,作本地HAM 通信架设一简易的“J”型天线就足够了。
如果要想和百公里之外的HAM作QSO，用手持5W功率对讲机那就得制作一架多单元八木定向天线。
《无线电》《实用无线电》等杂志也曾介绍过不少八木天线的制作方法,在这里把我使用的两架八木天线制作经过介绍给你，以供你参考。
首先准备两根较结实的长145CM,宽4CM、厚2.5CM的直木条，用作天线横梁(本人用的是槐树锯的木条，也可以用其它结实的杂树木材、有条件的朋友可以用胶木棒)。
25MM角铁、长40CM 和60CM 各一段（有条件的用；无条件的可以不要，但架设的难度增大且安全性能下降）。
Φ8—12MM铜管（铝管或不锈钢管都可以）长8.5M ,胶木板宽40MM ×长90MM×厚5MM 两块（无条件的可以不用）, Φ6MM×长40MM 螺丝四颗（栓和帽、也可以用铆钉铆或铁丝固定），Φ3MM×长40MM螺丝44颗(栓和帽、也可以用铆钉铆或铁丝固定),NXO—100环形磁环一只（中国无线电运动协会CQ杂志封底北京天路达电讯器材研究所有售）；在磁环上用Φ1MM漆包线三股并联穿绕三匝、首尾相接，用于2M振子作阻抗匹配器(巴伦)使用，20CM长50Ω同轴电缆一段（本人用50---5）；用于0.7M振子作阻抗匹配器使用。
下面单介绍2M(145MHZ) 天线制作过程（0.7M制作方法相同）。
按图中所示尺寸截好引向器、振子、反射器的长度，然后用弯管器（维修制冷设备的专用工具）把折合振子弯成如图所示。
如找不到弯管器，可以采用在管子内灌上细沙子，一定要灌实，找一棵直径约7CM园木或树干，在上面慢慢弯成U形即可。
把60CM长的角铁按图示尺寸做成“L”型（直角形）。

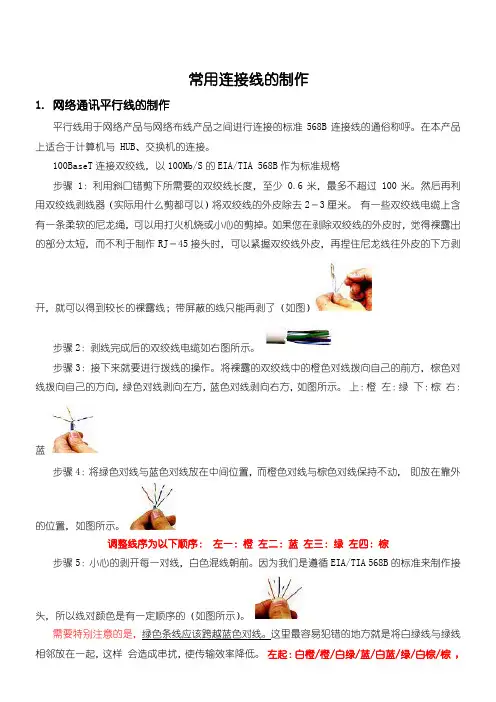

常用连接线的制作(网线、RS232、485)
常用连接线的制作1.网络通讯平行线的制作平行线用于网络产品与网络布线产品之间进行连接的标准568B连接线的通俗称呼。
在本产品上适合于计算机与 HUB、交换机的连接。
100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。
然后再利开，就可以得到较长的裸露线；带屏蔽的线只能再剥了（如图）棕右：蓝的位置，如图所示。
调整线序为以下顺序：左一：橙左二：蓝左三：绿左四：棕步骤5：小心的剥开每一对线，白色混线朝前。
因为我们是遵循EIA/TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 ,常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。
（见标准EIA/TIA 568B）左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是接头，如右图接头的RJ45一以上线路制作完成后可以使用测线器进行测量。
2.网络通讯交叉线的制作制作方法和上面基本相同，只是在线序上不像568B，采用了1-3,2-6交换的方式，也就是一头使用568B制作，另外一头使用568A制作。
一端：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕另一端：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕-----3.12）的立场30~35米。
3）4）公头（针）：泛指所有针式的接头。
母头（孔）：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
制作自回路网线头
制作自回路网线头由于某些特殊需要，要做一个自回路的网线头，就是插上单一个头之后，网卡显示工作状态，且网络连接不再显示“断开”。
这个一般应用在检测网卡是否损坏上较多，插上网卡灯是会亮的。
另外在一些服务器设置的时候可以模拟有网卡的属性。
具体做法其实很简单：1、取一根网线，从中间抽出任意2根；2、将第1根的两头分别插入到水晶头的1、3，第2根插入水晶头的2、6；3、用夹线钳钳紧即可如图：需要注意两点：1、水晶头插口的顺序是以平的那一面，从左往右排列的；2、网线只能是10M以太网的网线(三类线)，100M以太网线(五类线)的传输规则不同。
----------------------------------------------------------------------------------------------介绍一下网线的一些基础知识：一、网线的连接方法：双交线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，具体的做法如下：T568A标准描述的线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕双交线的连接方法也主要有两种：直通线缆和交叉线缆。
直通线缆：水晶头两端都遵循568A或568B标准，即网线两头的排线方法一致。
它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。
交叉线缆：水晶头一端遵循568A，另一端则采用568B标准。
即A水晶头的1、2对应B 水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。
常用音频线材的连接头卡农大二芯大三芯制作方式
常用音频线材的连接头卡农大二芯大三芯制作方式一、卡农连接头制作方式卡农连接头，又称为XLR连接头，主要用于音频设备的连接，如麦克风、音箱等。
卡农连接头一般有3个脚，分别为阳极（正脚）、阴极（负脚）和接地。
制作卡农连接头的步骤如下：1.准备材料：卡农连接头、连接线、焊锡等。
2. 剥开连接线两段的外绝缘层。
一般来说，外面的绝缘层是黑色的，剥掉约1.5cm。
3.用剥线钳剥开内绝缘层。
内绝缘层一般是红色、白色和铜色的线，将其剥开以露出内部的铜线。
4.确定卡农连接头的引脚。
阳极连接到1脚，阴极连接到2脚，接地连接到3脚。
卡农连接头上一般会有标注，也可以通过查阅连接头的规格书来确定。
5.将连接线的阳极引线焊接到卡农连接头的1脚上，阴极引线焊接到2脚上，接地引线焊接到3脚上。
要注意焊接时的时间和温度，不要烧坏连接头。
6.使用绝缘胶带或热缩管，将焊接处进行绝缘处理，确保连接头的稳定性和安全性。
二、大二芯连接头制作方式大二芯连接头主要用于耳机、喇叭等音频设备的连接。
大二芯连接头一般有3个极，分别是左声道、右声道和地线。
制作大二芯连接头的步骤如下：1.准备材料：大二芯连接头、连接线、焊锡等。
2. 剥开连接线两段的外绝缘层。
一般来说，外面的绝缘层是黑色的，剥掉约1.5cm。
3.用剥线钳剥开内绝缘层。
内绝缘层一般是红色和白色的线，将其剥开以露出内部的铜线。
4.确定大二芯连接头的引脚。
左声道连接到T极，右声道连接到R极，地线连接到S极。
大二芯连接头上一般会有标注，也可以通过查阅连接头的规格书来确定。
5.将连接线的左声道引线焊接到大二芯连接头的T极上，右声道引线焊接到R极上，地线引线焊接到S极上。
要注意焊接时的时间和温度，不要烧坏连接头。
6.使用绝缘胶带或热缩管，将焊接处进行绝缘处理，确保连接头的稳定性和安全性。
三、大三芯连接头制作方式大三芯连接头也是用于耳机、喇叭等音频设备的连接，它比大二芯连接头多了一个中央引线。
制作大三芯连接头的步骤如下：1.准备材料：大三芯连接头、连接线、焊锡等。
2M(E1)电路基本知识点
2M（E1）电路基本知识点浅析摘要：本文主要介绍了2M（E1）电路的结构和类型，在本网通信系统中的使用点滴，及一些常见故障和可能产生故障的原因分析。
关键词：2M的结构和类型 2M的使用点滴常见故障和可能产生的原因目前，在我们内蒙古电力通信系统，业务设备的接口应用中，百分之九十以上的接口是2M的接口。
本人在实际工作中，发现很多问题都是由于对2M接口不了解，导致了问题的复杂化，为此，本人希望在这篇文章中对2M接口的基本知识点进行汇总和归类，给大家一个参考，如有不正确的地方，欢迎大家进行交流。
一、硬件接口结构和类型一条2M是2.048M的链路，用PCM编码。
一个2M的帧长为256个bit,分为32个时隙，一个时隙为8个bit，每个时隙在2M帧中占8bit，8*8k=64k，即一条2M中含有32个64K。
由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
由PCM编码中2M的时隙特征可知，2M有成帧,成复帧与不成帧三种方式，我们常用的是成复帧方式。
在成复帧的2M中，共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，TS16为信令时隙, 当使用到信令(共路信令：我们称之为7号信令；或随路信令：我们称之为1号信令)时,该时隙用来传输信令, 用户不可用来传输数据。
2M接口主要有非平衡式的75欧姆和平衡式的120欧姆两种接口类型。
目前我电力通信系统自有通信机房内的2M传输介质，一般要求75欧姆非平衡式的同轴电缆，物理接口(一收一发)。
二、2M的使用点滴1、系统调度电话上的应用。
（1）目前系统内PCM之间的话务使用的是PCM31格式的2M结构，2M内的整个64kbit/s时隙承载1路话路。
（2）目前交换网络设备的备用时钟均是通过提取2M内0时隙的帧同步信号，进行传输设备和PCM 之间的信号同步。
（3）2M内的第16时隙作为共路信令或随路信令，承载着程控调度交换机和行政交换机的信令链路。
双绞线RJ-45连接头的制作
实验一双绞线RJ-45连接头的制作1.1 实验内容1．制作直通双绞线和交叉双绞线。
2．测线器的使用。
1.2 实验目的1．熟练使用双绞线制作的专用工具。
2．掌握两种双绞线的制作方法。
1.3 实验环境1．一条5类双绞线。
2．两个RJ-45连接头（俗称水晶头）。
3．专用压线钳和测线器。
1.4 实验步骤双绞线（Twisted Pair）是由两根相互绝缘的导线按照一定的规格相互缠绕在一起而制成的一种网络传输介质，俗称网线。
通常，双绞线连接分为直通双绞线和交叉双绞线两种。
美国电子工业协会（EIA）和电信工业协会（TIA）共同开发了EIA/TIA-568网络布线标准，该标准规定了两种RJ-45连接头连接标准，分别是EIA/TIA-568A和EIA/ TIA-568B。
一般直通双绞线的两端连接头均采用EIA/TIA-568B标准（也可以都采用EIA/TIA-568A标准）；而交叉双绞线的一端采用EIA/TIA-568B标准，另一端采用EIA/TIA-568A标准。
1.4.1 双绞线的制作步骤1 本实验需要5类双绞线一根，其长度根据具体需要确定，但最长不能超过100m。
RJ-45连接头（俗称水晶头）一对，专用的压线钳一把，如图1.1所示。
压线钳 5类双绞线切线口剥线口 压线口 RJ-45连接头图1.1 器材准备步骤2 用压线钳的剥线口将双绞线的外皮剥去约3cm 长，注意不要伤到内部的导线，如图1.2所示。
一般双绞线内部有一条柔软的尼龙绳，用于撕剥外皮，如果剥离部分太短，则不利于制作RJ-45接头，此时可以利用撕剥线撕开外皮。
剥去外皮的双绞线如图1.3所示。
双绞线线对撕剥线图1.2 剥离外皮图1.3 双绞线内部芯线步骤3 将露出的双绞线线对按照橙、绿、蓝、棕的顺序从左至右排列，如图1.4所示。
步骤4 将各个双绞线线对分开，白色的导线均位于左侧，如图1.5所示。
步骤5 将绿色导线（左起第4根）和蓝色导线（左起第6根）对调，其余导线保持相对位置不变。
2M线制作
注意：焊接时确保焊锡充分融化，并且焊点大小 适中，及不虚焊由部导致同轴芯线与同轴体短路 。
2M线的制作 2M线的制作
2M线的制作 2M线的制作 步骤9 步骤9 将屏蔽层贴附在同轴体接地管上，使屏 蔽网尽可能大面积的与接地管接触，将压接套管 套在屏蔽网上，保持压接套管与接地管留有1mm 套在屏蔽网上，保持压接套管与接地管留有1mm 的距离，并保证屏蔽层不超出导压接管。如图所 示。
2M线的制作 2M线的制作 步骤7 步骤7 将剥好的同轴线穿入同轴插头压接套管 内，如图所示。
2M线的制作 2M线的制作 步骤8 步骤8 将同轴缆芯线插入同轴体铜芯杆，涂少许 焊锡膏在同轴芯线上，用电烙铁沾锡点焊，焊接 时间不得太长，以免破坏内绝缘，导致同轴芯线 接地，要求焊点光滑、整洁、不虚焊。如图所示
2M线的制作 2M线的制作 步骤10 步骤10 用压线钳将压接管与接地管充分压接， 但用力适当，不得压裂接地管，如图所示。
2M线的制作 2M线的制作 压好后的2M头如图所示 压好后的2M头如图所示
2M线的制作 2M线的制作 将同轴插头外套旋紧在同轴体上，即完成本实 验，2Mbit/s线成品如图1.13所示。 验，2Mbit/s线成品如图1.13所示。
2M线的制作 2M线的制作 步骤2 步骤2 将同轴缆外皮拨开如图所示
2M线的制作 2M线的制作 步骤3 2M头尾部外套拧开，并将尾部外套、压 步骤3 将2M头尾部外套拧开，并将尾部外套、压 接套管套在同轴线上。轴缆外皮剥去12mm，剥时力 步骤4 用工具刀将同轴缆外皮剥去12mm，剥时力 量适当，注意不得伤及屏蔽网。如图1.2所示。 量适当，注意不得伤及屏蔽网。如图1.2所示。 2Mbit/s同轴线是成对使用的，其中一根用作发 2Mbit/s同轴线是成对使用的，其中一根用作发 信，一根用作收信，实验人员对其用途做了定义 后应做好标签，剥去外皮的同轴线如图所示。
