模拟电子线路实验报告——单级共射、共集放大电路性能与研究实验学院电子工程学院班级卓越工程师班学号00101201姓名冉艳伟实验时间2012.5.4单级共射、共集放大电路性能与研究实验一、实验目的1.放大器组成基本原理及其放大条件；2.交流通路与直流通路的区别；3.器静态工作点的调整；4.共射放大器放大倍数、输入电阻、输出电阻的测量方法；5.共集放大器的特点和应用场合。
掌握场效应管放大器的特点及应用。
二、实验仪器1.仪器；双踪示波器、三用表、信号源、毫伏表、直流稳压电源等2.电路通用实验板（内含三极管、电阻、电位器、电容）3.线路器件工具箱三、实验内容及要求基本命题1.首先用万用表判断所用器件的好坏。
（比如连接导线，所用三极管的极性与好坏）2.以下电路在给定的通用板上搭建电路，用万用表检查电路连线是否正确，特别要判断电源与地之间是否有短路现象；如果有短路现象则重新检查电路。
3.加电源+12V ，调节Rw ，用万用表观察U CE 直流电压在较大范围变化即可（一般在2V 到10V 之间）。
4.将Rw 分别调到最大和最小的情况下，输入1KHz 正弦信号，用示波器观察其输出波形，并判断失真类型。
5.将静态工作点调至（ =5V ），输入1KHz 正弦信号（有效值为5mV)，大小以不失真为原则。
测量放大器的直流工作点、放大倍数(R L =10K 接入放大器）、输入电阻、输出电阻，并将测试数据列入下表中。
6.将R L 调到最大，接入电路，改变信号源输出正弦波幅度大小，用示波器监视输出在刚要使失真又没有失真的情况下,测量出放大器最大动态范围 。
四、 实验路线与策略1.直流工作点的调整及测试放大器的直流工作点通常是指管压降 和集电极电流 ,记作（ , ）。
当放大电路及晶体管确定后,可以通过调整上偏O P P U C EU C E Q U C Q I C E Q U C Q I置电阻，以达到所需要的直流工作点。
2.放大器参数 、 、 、 测试。
单级共射放大电路实验报告
单级共射放大电路实验报告
实验电路图如下：
一、调试静态工作点：
实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V 挡测量UE=2V 左右，如果偏差太大可调节静态 工作点（电位器RP ）。
然后测量UB 、UC
4）关掉电源，断开开关S ，用万用表的欧姆挡（1×1K ）测量RB2。
将 所有测量结果记入表中。
5）根据实验结果可用：IC ≈IE=RE UE
,UBE=UB-UE,UCE=UC-UE ，求出静态工作点。
实验及计算数据如下表： 测量值 计算值 UB(V) UE(V) UC(V) RB2(Ω) UBE （V ）
UCE(V) IC （mA ）
2.6
2
7.2
60
0.6
5.2
2
1）接通电源，从信号发生器上输出一个频率为1KHZ ，幅值为10mV 的正弦信号加入到放大器输入端。
2）用示波器观察放大器输出电压的波形，在波形不失真的条件下用交流毫伏表
三、测量输入电阻和输出电阻
输入电阻：Ri=Ii Ui =Rs Ui Us Ui /)(-=ui Us Ui
-Rs
输出电阻：Ro=UoL Uo -=UoL
Uo -RL
在输出电压波形不是真的情况下，用交流毫伏表测出uS 、ui 和uL 记入表中。
断开负载电阻RL ，保持uS 不变，测量输出电压Uo ，记入表中 四、电压放大倍数的测量
Au=Ui Uo =101500
=150。
实验一单级放大电路

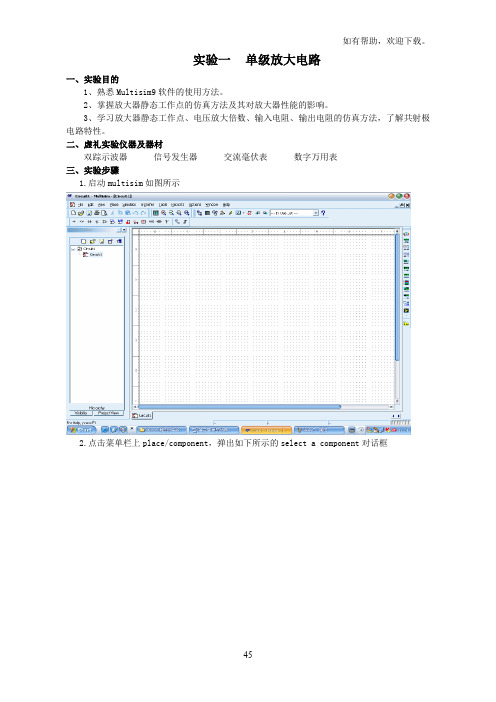

实验一单级放大电路一、实验目的1、熟悉Multisim9软件的使用方法。
2、掌握放大器静态工作点的仿真方法及其对放大器性能的影响。
3、学习放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法，了解共射极电路特性。
二、虚礼实验仪器及器材双踪示波器信号发生器交流毫伏表数字万用表三、实验步骤1.启动multisim如图所示2.点击菜单栏上place/component，弹出如下所示的select a component对话框3.在group下拉菜单中选择basic，如图所示一起移动，在工作区适当位置点击鼠标左键，如下图所示5．同理，把如下所示的所有电阻放入工作区6.同样，如下图所示选取电容10uF两个，放在工作区适当位置结果如下：7.同理如下所示，选取滑动变阻器8.同理选取三极管9．选取信号源10.选取直流电源11.选取地12.最终，元器件放置如下13.元件的移动与旋转，即：单击元件不放，便可以移动元件的位置；单击元件（就是选中元件），鼠标右键，如下图所示，便可以旋转元件。
14.同理，调整所有元件如下图所示15.把鼠标移动到元件的管脚，单击，便可以连接线路。
如下图所示16.同理，把所有元件连接成如下所示电路17.选择菜单栏options/sheet properties,如图所示18.在弹出的对话框中选取show all ，如下所示19.此时，电路中每条线路出上便出现编号，以便为后来仿真。
20.如果要在2N222A的e端加上一个100欧电阻，可以先选中“3”这条线路，然后按键盘del 键，就可以删除。
如下图所示21.之后，点击菜单栏上place/component，弹出如下所示的select a component对话框，选取BASIC_VIRTUAL,然后选取RESISTOR_VIRTUAL，再点击OK按钮。
注意：这是虚拟电阻（都带有_VIRTUAL），因为只有虚拟电阻才能更改其阻值！同样，电容，电感，三极管等等元件，只有虚拟元件才能更改其参数.22.最后，电路如下：注意：该电路当中元件阻值与前面几个步骤中阻值不一样，更改的方法是：比如（要把R3从5.1千欧更改为20千欧），选中R3电阻，右键，如图所示：之后，重新选取20千欧电阻便会自动更换。
单级放大电路实验报告
单级放大电路实验报告实验目的：了解单级放大电路的基本原理和特性，掌握单级放大电路的设计方法。
实验原理：单级放大电路是电子电路中最简单的放大电路之一。
它由一个放大器和一个电源组成，放大器将输入信号放大到一定的幅度，输出给负载。
单级放大电路的输入、输出和电源之间通常采用直接耦合或是通过耦合电容进行交流耦合。
实验中所使用的单级放大电路采用直接耦合。
实验材料和仪器：1. 放大器：使用准确度高、稳定性好的运放，如LM741运放。
2. 电源：直流电源，输入电压为±15V。
3. 信号源：可输出正弦信号，频率为1kHz左右。
4. 示波器：测量输出信号的幅度。
5. 电阻、电容等配件。
实验步骤：1. 按照给定电路图搭建单级放大电路，并接上电源和信号源。
2. 调节信号源输出的幅度和频率，使其能够正常工作。
3. 使用示波器测量输出信号的幅度，并记录。
4. 调节输入信号的幅度，观察输出信号的变化，并记录。
5. 调节输入信号的频率，观察输出信号的变化，并记录。
6. 比较不同输入信号幅度和频率下输出信号的变化，分析单级放大电路的放大特性。
实验结果和分析：根据实验数据和示波器的观察，可以得到单级放大电路的放大特性。
输出信号的幅度随着输入信号幅度的增加而变大，但是当输入信号幅度过大时可能会出现失真现象。
输出信号的频率基本上与输入信号的频率相同，且幅度不会受到输入信号频率的影响。
实验结论：通过实验，我们了解了单级放大电路的基本原理和特性。
单级放大电路可以将输入信号放大到一定的幅度，并且对输入信号的频率没有明显的影响。
但是在使用过程中需要注意输入信号的幅度，避免出现失真的情况。
实验结果与理论相符，说明实验顺利进行。
实验1_单级放大电路
3 6 9
3. 保持信号Vi的频率f=10KHz、有效值3mV不变，接入负载 RL，测量并填写表1.4。在绘制直流负载线的同一张图上 绘制交流负载线，分析负载对放大器动态范围的影响。
负载 测量值 测量计算值 Av 理论估算值 Av
RL
5k1 2k2
Vi (mV)
Vo (V )
4.
不接负载，测量绘制放大器的空载幅频特性曲线。
V VB V I B B cc R b2 Rb
R b R b1 R p
IC IB
• 注意（1）电路断电、电阻从电路中开路后才能用万用表测 量电阻值。 • 注意（2）本实验用测电阻值、电压值来计算电流值，而不 是直接测量电流。
I C (mA)
VC (V)
测量值
VB (V)
R b (k)
输出波形v情况最大适当最小测量放大器的输入电阻将电路中的r开路后放大电路输入端等效电路如图13由图可计算出测量放大器的输出电阻放大电路输出端等效电路如图14此时应将输入为3mv由图可计算出图13图14将输入输出电阻填入表18测输入电阻r5k1测输出电阻r测量值测量计算值理论估算测量值测量计算值理论估算五思考题1若要求降低低频截止频率可如何修改放大电路
单级放大电路
• 实验目的 – 学习使用电子仪器测量电路参数的方法。 – 学习共射放大电路静态工作点的调整方法。 – 研究共射放大电路动态特性与信号源内阻、负载阻、 输入信号幅值大小的关系。 • 实验仪器 • 示波器、信号发生器、交流毫伏表、数字万用表。 • 预习内容 – 三极管及共射放大器的工作原理。 – 阅读实验内容。
Vi (mV)
3 6 9 12
d o2
di2
d2
do3
电子技术实验报告—实验单级放大电路
电子技术实验报告实验名称：单级放大电路系别：班号：实验者姓名：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验仪器 (3)三、实验原理 (3)（一）单级低频放大器的模型和性能 (3)（二）放大器参数及其测量方法 (5)四、实验内容 (7)1、搭接实验电路 (7)2、静态工作点的测量和调试 (8)3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 (9)4、放大器上限、下限频率的测量 (10)5、电流串联负反馈放大器参数测量 (11)五、思考题 (11)六、实验总结 (11)一、实验目的1.学会在面包板上搭接电路的方法；2.学习放大电路的调试方法；3.掌握放大电路的静态工作点、电压放大倍数、输出电阻和通频带测量方法；4.研究负反馈对放大器性能的影响；了解射级输出器的基本性能；5.了解静态工作点对输出波形的影响和负载对放大电路倍数的影响。
二、实验仪器1.示波器1台2.函数信号发生器1台3. 直流稳压电源1台4.数字万用表1台5.多功能电路实验箱1台6.交流毫伏表1台三、实验原理（一）单级低频放大器的模型和性能1. 单级低频放大器的模型单级低频放大器能将频率从几十Hz~几百kHz的低频信号进行不失真地放大，是放大器中最基本的放大器，单级低频放大器根据性能不同科分为基本放大器和负反馈放大器。
从放大器的输出端取出信号电压（或电流）经过反馈网络得到反馈信号电压（或电流）送回放大器的输入端称为反馈。
若反馈信号的极性与原输入信号的极性相反，则为负反馈。
根据输出端的取样信号（电压或电流）与送回输入端的连接方式（串联或并联）的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。
负反馈是改变房卡器及其他电子系统特性的一种重要手段。
负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性，展宽了通频带，减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。
单级交流放大电路实验报告数据
单级交流放大电路实验报告数据
引言：
单级交流放大电路是一种常见的电子电路，它可以将输入的微弱交流信号放大成为较大的输出信号。
在本次实验中，我们将学习如何设计和制作一个单级交流放大电路，并测试其性能。
实验原理：
单级交流放大电路由放大器管、直流偏置电路和耦合电容组成。
其中，放大器管是核心部件，它能够放大输入信号的电压或电流。
直流偏置电路可以提供稳定的工作电压，确保输出信号的稳定性。
耦合电容则用于将输入和输出信号隔离，防止直流信号干扰。
实验步骤：
1. 准备工作：准备所需元器件，包括晶体管、电阻、电容等，并根据电路图连接电路。
2. 调试电路：将电路连接好后，通过万用表检测电路中各个元器件的参数是否符合设计要求，如电阻值、电容值等。
3. 测试电路：将信号源的输出端连接到电路的输入端，测量电路的输出信号的电压值，并将其与输入信号的电压值比较，计算放大倍数。
4. 优化电路：根据测试结果对电路进行优化，如更换元器件、调整电阻、电容等。
实验结果：
经过多次调试和优化，我们成功地制作出了一台单级交流放大电路。
在测试中，我们发现该电路放大倍数为150，输出信号的失真率小于5%。
这说明该电路能够有效地放大输入信号，输出信号质量较高。
结论：
单级交流放大电路是一种基本的电子电路，它在各种电子设备中都有广泛的应用。
通过本次实验，我们深入地了解了单级交流放大电路的原理和制作方法，并获得了实践经验。
我们相信这将为今后的电子工程师之路奠定坚实的基础。
单级交流放大电路实验报告
单级交流放大电路实验报告一、实验目的1、掌握单级交流放大电路的工作原理和基本结构。
2、学习使用电子仪器测量电路的性能参数，如电压放大倍数、输入电阻、输出电阻等。
3、熟悉放大器静态工作点的调试方法，了解静态工作点对放大器性能的影响。
4、观察放大器输出信号的失真情况，分析产生失真的原因及解决方法。
二、实验原理单级交流放大电路是由一个晶体管（如三极管）组成的基本放大电路。
它的主要作用是将输入的小信号进行放大，输出一个较大的信号。
在三极管放大器中，要使三极管能够正常放大信号，必须给三极管设置合适的静态工作点。
静态工作点是指在没有输入信号时，三极管的基极电流、集电极电流和集电极发射极电压的值。
通过调节基极电阻和集电极电阻的大小，可以改变静态工作点的位置。
放大器的电压放大倍数是衡量其放大能力的重要指标，它等于输出电压与输入电压的比值。
输入电阻是从放大器输入端看进去的等效电阻，输出电阻是从放大器输出端看进去的等效电阻。
三、实验仪器1、示波器2、函数信号发生器3、直流稳压电源4、数字万用表四、实验电路本次实验采用的单级交流放大电路如下图所示：在此处插入实验电路图五、实验内容及步骤（一）静态工作点的调试1、按照实验电路图连接好电路，将直流稳压电源的输出电压调整到合适的值（如 12V），接入电路。
2、调节电位器 Rb，使三极管的基极电压 Vb 达到预定的值（例如2V）。
3、用万用表测量三极管的集电极电流 Ic 和集电极发射极电压 Vce，计算静态工作点的参数。
（二）测量电压放大倍数1、将函数信号发生器的输出端连接到放大器的输入端，设置输入信号的频率为 1kHz，峰峰值为 10mV。
2、用示波器同时观察输入信号和输出信号的波形，测量输出信号的峰峰值 Vopp。
3、计算电压放大倍数 Av ＝ Vopp ／ 10mV。
（三）测量输入电阻1、在放大器的输入端串联一个已知电阻 Rs（例如1kΩ）。
2、测量输入信号的电压 Vi 和电阻 Rs 两端的电压 Vs。
模电实验单级共射放大电路
模电实验单级共射放⼤电路单极共射放⼤电路⼀、实验⽬的（1）掌握⽤Multisim 13 仿真软件分析单极放⼤电路主要性能指标的⽅法。
（2）熟悉掌握常⽤电⼦仪器的使⽤⽅法，熟悉基本电⼦元器件的作⽤。
（3）学会并熟悉“先静态后动态”的电⼦线路的基本调试⽅法。
（4）分析静态⼯作点对放⼤器性能的影响，学会调试放⼤器的静态⼯作点。
（5）掌握放⼤器的放⼤倍数、输⼊电阻、输出电阻及最⼤不失真输出电压的测试⽅法。
（5）测量放⼤电路的频率特性。
⼆、实验原理1.基本电路电路在接通直流电源CC V ⽽未加⼊输⼊信号时（通过隔直流电容1C 将输⼊端接地），电路中产⽣的电流、电压为直流量，记为BEQ V ，CEQ V ，BQ I ，CQ I ，由它们确定了电路的⼀个⼯作点，称为静态⼯作的Q 。
三极管的静态⼯作点可⽤下式近似估算：)7.0~6.0(=BEQ V V 硅管；（0.2~0.3）V 锗管()e c CQ CC CEQ R R I V V +-=CC P BQ V R R R R V 212++= EBEQBQ EQ CQ R V V I I -=≈βCQ BQ I I =2.静态⼯作点的选择放⼤器静态⼯作点的选择是指对三极管集电极电流C I （或CE V ）的调整与测试。
在晶体管低频放⼤电路中，静态⼯作点的选择及稳定具有举⾜轻重的作⽤，直接关系到放⼤电路能否正常可靠地⼯作。
若⼯作点偏⾼（C I 放⼤），则放⼤器在加⼊交流信号以后易产⽣饱和失真，此时输出信号o u 的负半周将被削底；若⼯作点偏低，则易产⽣截⽌失真，即o u 的正半周被削顶（⼀般截⽌失真不如饱和失真明显）。
这些情况都不符合不失真放⼤的要求。
所以在选定⼯作点以后还必须进⾏动态调试，即在放⼤电路的输⼊端加⼊⼀定的输⼊电压i u ，并检查输出电压o u 的⼤⼩和波形是否满⾜要求。
如不满⾜，则应调节静态⼯作点的位置。
还应说明的是，上⾯所说的⼯作点“偏⾼”或“偏低”不是绝对的，应该是相对信号的幅度⽽⾔。
单极放大电路的实验报告
单极放大电路的实验报告
《单极放大电路的实验报告》
实验目的：
本实验旨在通过搭建单极放大电路，了解其工作原理和特性，以及掌握单极放大电路的基本参数测量方法。
实验原理：
单极放大电路是一种常见的放大电路，由电源、晶体管、负载电阻和耦合电容等元件组成。
当输入信号加入到基极时，晶体管将信号放大并输出到负载电阻上。
实验步骤：
1. 按照电路图搭建单极放大电路，确保连接正确无误。
2. 接通电源，调节电源电压和电流至合适数值。
3. 使用信号发生器输入正弦波信号，并调节频率和幅度。
4. 连接示波器，观察输入和输出信号波形。
5. 测量电压增益、输入电阻和输出电阻等参数。
实验结果：
通过实验观察和测量，得到了单极放大电路的电压增益约为20倍，输入电阻约为10kΩ，输出电阻约为500Ω。
同时，观察到了输入和输出信号的波形，验证了单极放大电路的放大功能。
实验结论：
通过本次实验，我们深入了解了单极放大电路的工作原理和特性，掌握了单极放大电路的基本参数测量方法。
同时，也加深了对电子电路原理的理解，为今
后的学习和研究打下了坚实的基础。
总结：
单极放大电路作为一种常见的放大电路，具有重要的理论和实际意义。
通过本次实验，我们不仅学会了搭建和调试单极放大电路，还深入了解了其工作原理和特性，对于今后的电子电路实验和应用具有重要的指导意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一：单机放大器 附件：实验前准备工作
共发射极放大电路的分析与综合 一、电路原理图 二、直流分析如图，β=200
2. 欲使UCQ=6V，求：Pot1 VVVUVUCQccR6612cARUICRCQm176.1c
AIICQBQ882.5VRRRIVRIRRIVUeeCQCCCQeeEQCEQ68.4)(cc213321
VRRIUUeeEQBEB993.121）（
))((211ccBBBQBRUIRpotUV k76.103pot1
3. 求解静态工作点Q VVVUVUCQccR6612cARUICRCQm176.1c )()1(利用戴维南定理)(21221;ECCQCCCEQBQCQEBonBEBBBQCCBBBBBBBBRRIUUIIRRUUIURRRURRR-ββ 其中 RB1=RB1+pot1 RE=Re1+Re2 但pot1的阻值不确定，因为pot1是滑动变阻器，pot1一定时，ICQ UCEQ 就确定了，因而静态工作点Q就确定了。 4. 用multisim仿真静态工作点 分析仿真结果晶体管型号：2N5551 β=200 IBQ ICQ UCEQ UCQ 计算值 5.882μA 4.68V 6V 仿真值 9.992μA 1.059mA 5.417V 6.606V （pot1=104kΩ） 5. 分别改变偏置电阻（R1-R5）阻值对晶体管工作状态有何影响？ 改变Rw、RB1会改变IB，进而改变IC，直流工作点Q会沿着负载线上升或下降（电阻增大，工作点下降，靠向截止区；电阻减小，工作点上升，靠近饱和区）。 改变 RC、Re1、Re2直流负载线斜率改变，Q点沿着IB的特性曲线分别向左右移动（电阻增大，Q点左移，靠向饱和区；电阻减小，Q点右移，靠向截止区）。
6. 改变UCC对晶体管工作状态有何影响？ UCC增加，Q点上升，IC和UCEQ都增加； UCC减小，Q点下降，IC和UCEQ都减小。
7. 直流工作点不合适会产生怎样的严重后果？ 静态工作点设置过低，在输入信号的负半周，工作点进入截止区，发生截止失真，若静态工作点设置过高，在输入信号的正半周，工作点进入饱和区，出现饱和失真。 对于单级共射放大器，当放大电路产生截止失真时，输出电压的波形出现顶部失真；当放大电路产生饱和失真时，输出电压的波形出现底部失真。
Am176.1三、交流分析 1. 画出交流通路
2. 画出交流微变等效电路 3.求： 442126'CQbbbeImVrr81.201Re)1()||(beLciourRRUUA
Ai=β=200
()......uusibeoLHoppAARrRffU、、、、、、Ri])1([||)||`121(RrPotRRebeBB=15.2K
AusAu=-20.81
Ro=RC=5.1K
Uom=UCEQ-UCES=4.68-1V=3.68V Uopp=2Uom=7.36V
4. 用multisim仿真交流参数
5. 写出Ri、Ro的实际测量步骤 关闭直流电源和信号源，在信号源和放大电路间接入RX的已知电阻，接通直流电源和信号源，在输出电压UO不失真的情况下，用交流毫伏表测试信号源电压和电路的输入电压UI的有效值，然后根据公式求解 将负载电阻与电路断开，接通直流电源和信号源，在输出信号UO不失真的情况下，测量此时的空载输出电压UO的有效值。将负载电阻接入电路中，测量不失真输出电压的有效值，根据公式计算
6. 写出测量fL和fH的方法步骤 放大电路输入端加入f=1KHZ的正弦信号，用示波器观测放大电路处于正常的放大状态，改变信号源的频率，观察信号源的频率对输出电压幅值的影响，初步确定放大电路的通频带范围及中频段的输出电压幅值，逐渐增大信号发生器频率，观察输出电压幅值随频率变化的趋势，随着频率的升高，输出电压会随着频率升高而降低，记录使输出电压降低为中频段的0.707时的信号频率fH,逐渐减小信号发生器的频率，输出电压随着频率的降低而降低，记录使输出电压降低为中频段的0.707时的信号频率fL. 7. 偏置电阻对交流参数有什么影响？负载对放大倍数有什么影响？ 分析、仿真结果晶体管型号：2N5551 β=200
内容 iu ou uA iR oR Lf Hf 备注 计算值 50mV -1.04V -20.81 15.2kΩ 5.1kΩ
仿真值 49.98mV -1.04V -20.84 14.93kΩ 5.1kΩ
四、 实验方案 根据原理图选择元器件，在如下实验板上搭建电路。 元器件列表（参考） 序号 名称 标号 型号 主要参数 封装 数量 备注 1 晶体管 Q1 2N5551 见附件
TO-92 1
2 电阻 RB1 RJ14-0.25W 100K AXIAL-0.4 1 3 电阻 RB2 RJ14-0.25W 33K AXIAL-0.4 1 4 电阻 RC、RL RJ14-0.25W 5.1K AXIAL-0.4 2 5 电阻 Re1 RJ14-0.25W 100 AXIAL-0.4 1 6 电阻 Re2 RJ14-0.25W 1K AXIAL-0.4 1 7 电容 C1~C3 RD 10~220uF RB0.1/0.2 3 8 电位器 RW 3296 100 VR5 1 1. 写出搭建直流通路步骤（先搭建直流通路，万用表测量直流参数） 2. 写出直流工作点调整步骤调整步骤 3. 写出搭建交流通路步骤（示波器测量部分交流参数） 4. 分别写出搭建输入、输出电阻测量步骤 5. 如果晶体管β值实际测量值为200，怎样调试出合适静态工作点？ 6. 实验前，测量晶体管β值，根据β值重新计算Q点
实验1 单级放大电路 双极型晶体管BJT共射极放大电路具有电压放大倍数高、输入、输出电阻适中等特点，常作为基本放大电路或多级放大电路的中间级，得到广泛的应用。 1.1实验目的 1.深入理解掌握单级放大器的分析方法和应用特性 2.掌握单级放大器静态工作点的分析、测量及调整方法 3.掌握单级放大器动态交流参数指标的分析、测量方法 4.学习理解电阻电容对放大器静态工作点的影响 5.学习理解电阻电容对放大器动态交流参数指标的影响 6.了解温度对放大器工作点的影响 1.2实验仪器
1.3实验材料 序号 名称 型号 备注 1 信号发生器 信号源
2 数字示波器 测量交流参数
3 数字万用表 测量直流参数
4 模拟实验箱 搭建电路
序号 名称 说明 备注 1 三极管 NPN晶体管 2 电阻 见附件 一、电路原理图 二、直流分析如图，β=200 1. 画出直流通路
2.欲使UCQ=6V，求：Pot1 104k VVVUVUCQccR6612cARUICRCQm176.1c
AIICQBQ882.5VRRRIVRIRRIVUeeCQCCCQeeEQCEQ68.4)(cc213321
VRRIUUeeEQBEB993.121）（
))((211ccBBBQBRUIRpotUV 3. 求解静态工作点Q 3. 求解静态工作点Q ICQ=1.06mA UCEQ=5.428V
VVVUVUCQccR6612cARUICRCQm176.1c
3 电容 见附件 4 连接线 )()1(利用戴维南定理)(21221;ECCQCCCEQBQCQEBonBEBBBQCCBBBBBBBBRRIUUIIRRUUIURRRURRR-ββ 4. 用multisim仿真静态工作点 分析仿真结果晶体管型号：2N5551 β=200 IBQ ICQ UCEQ UCQ 计算值 4.7uA 0.94mA 6.234V 6V 仿真值 7.55uA 0.853uA 6.702V 6.002V
三、交流分析 1.求
IUrrEQTbbe)1()1((1+200)26/1.06 4.9K
Au=UUi0=RrRRbeL43)1()||(=-20.4 Ai=β=200 Ri])1([||)||4121(RrPotRRbe
=15.2K
AusAu=-20.4 Ro=R3=5.1K
Uom=UCEQ-UCES=5.428V-1V=4.428V Uopp=2Uom=8.856V
内容 iu ou uA i
R
oR
计算值 50mV 1.02V 19.8 15.1K 5.1k 仿真值 49.94mV 858.9mV 17.2 15.1K 5.1k 四、搭建的电路照片
()......uusibeoLHoppAARrRffU、、、、、、
