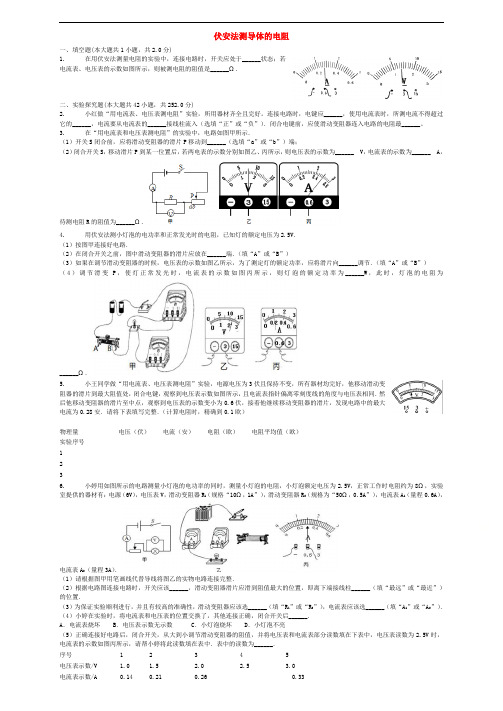

伏安法测导体的电阻一、填空题(本大题共1小题，共2.0分)1. 在用伏安法测量电阻的实验中，连接电路时，开关应处于______状态；若电流表、电压表的示数如图所示，则被测电阻的阻值是______Ω．二、实验探究题(本大题共42小题，共252.0分)2. 小红做“用电流表、电压表测电阻”实验，所用器材齐全且完好。
连接电路时，电键应______，使用电流表时，所测电流不得超过它的______，电流要从电流表的______接线柱流入（选填“正”或“负”）．闭合电键前，应使滑动变阻器连入电路的电阻最______。
3. 在“用电流表和电压表测电阻”的实验中，电路如图甲所示．（1）开关S闭合前，应将滑动变阻器的滑片P移动到______（选填“a”或“b”）端；（2）闭合开关S，移动滑片P到某一位置后，若两电表的示数分别如图乙、丙所示，则电压表的示数为______ V，电流表的示数为______ A，待测电阻R的阻值为______Ω．4. 用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为2.5V．（1）按图甲连接好电路．（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“A”或“B”）（3）如果在调节滑动变阻器的时候，电压表的示数如图乙所示，为了测定灯的额定功率，应将滑片向______调节．（填“A”或“B”）（4）调节滑变P，使灯正常发光时，电流表的示数如图丙所示，则灯泡的额定功率为______W，此时，灯泡的电阻为______Ω．5. 小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有器材均完好，他移动滑动变阻器的滑片到最大阻值处，闭合电键，观察到电压表示数如图所示，且电流表指针偏离零刻度线的角度与电压表相同．然后他移动变阻器的滑片至中点，观察到电压表的示数变小为0.6伏，接着他继续移动变阻器的滑片，发现电路中的最大电流为0.28安．请将下表填写完整．（计算电阻时，精确到0.1欧）电压（伏）电流（安）电阻（欧）电阻平均值（欧）物理量实验序号1236. 小婷用如图所示的电路测量小灯泡的电功率的同时，测量小灯泡的电阻，小灯泡额定电压为2.5V，正常工作时电阻约为8Ω，实验室提供的器材有：电源（6V），电压表V，滑动变阻器R1（规格“10Ω，1A”），滑动变阻器R2（规格为“50Ω，0.5A”），电流表A1（量程0.6A），电流表A2（量程3A）．（1）请根据图甲用笔画线代替导线将图乙的实物电路连接完整．（2）根据电路图连接电路时，开关应该______，滑动变阻器滑片应滑到阻值最大的位置，即离下端接线柱______（填“最远”或“最近”）的位置．（3）为保证实验顺利进行，并且有较高的准确性，滑动变阻器应该选______（填“R1”或“R2”），电流表应该选______（填“A1”或“A2”）．（4）小婷在实验时，将电流表和电压表的位置交换了，其他连接正确，闭合开关后______．A．电流表烧坏B．电压表示数无示数C．小灯泡烧坏D．小灯泡不亮（5）正确连接好电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将电压表和电流表部分读数填在下表中，电压表读数为2.5V时，电流表的示数如图丙所示，请帮小婷将此读数填在表中．表中的读数为______．序号 1 2 3 4 5电压表示数/V 1.0 1.5 2.0 2.5 3.0电流表示数/A 0.14 0.21 0.26 0.33（6）根据补充完整后的上表数据，测得小灯泡在电压为2.0V时的实际功率是______W，在正常工作状态时电阻是______Ω（保留两位有效数字）．7. 小红设计了如图甲所示的电路来测量一个未知电阻的阻值，其中R x为待测电阻，R1为电阻箱，S为单刀双掷开关，R为定值电阻．实验主要步骤有：A．把开关S接b点，调节电阻箱，使电流表的示数为I；B．读出电阻箱的示数R1；C．把开关S接a点，读出电流表的示数为I；D．根据电路图，连接实物，将电阻箱的阻值调至最大．（1）上述步骤的合理顺序是______（只需填写序号）．（2）步骤A中电阻箱调节好后示数为30Ω．若已知R的阻值为10Ω，则待测电阻的阻值为______Ω．（3）本实验中如果没有电阻R，______（可以/不可以）测量出未知电阻的阻值．（4）小明测量未知电阻设计的电路如图乙所示，如果去掉R，______（可以/不可以）测量出未知电阻的阻值，理由是______．8. 小乐想用电源、一个电流表、两只开关和阻值已知的电阻R0测量电阻R X的阻值．并连接了如图（1）甲所示电路进行实验，只闭合开关S1时电流表的示数为I1；闭合开关S1和S2时电流表的示数为I2，则电阻R x中的电流为______，R x=______（用I1、I2和R0表示）．小明认为此电路不妥，缺少了滑动变阻器，他没计了另外一种电路，如图乙所示，他认为只闭合开关S1，电流表测得的是R0中的电流，只闭台开关S2，电流表测得的是R x中的电流．这样也可以测量电阻R x的阻值，请问小明的这种测法______（选填“正确”或“不正确”），理由是______．（2）用一只单刀双掷开关，两个电阻箱（调节后作为定值电阻）及导线若干，把一个量程为5mA的电流表，改装成量程为100mA、500mA的双量程电流表，小乐同学提出了图2中的方案A，小明同学设计出了方案B，你认为______设计的方案可行，理由是______．（图中表示电阻箱）9. 小明同学在“探究小灯泡的电阻是否固定不变”的实验中，电路图如图所示，电源电压恒为4V，小灯泡的正常发光电压为 2.5V．（1）请你用笔画线代替导线，按乙图的电路图把甲图中的实物图电路连接完整，使滑片P向右端移动时灯的亮度变暗．（2）闭合开关前，滑动变阻器连入电路的阻值为______（选填“最大”或“最小”）值，这样做的目的是______．（3）当电压表的示数为 2.5V 时，电流表的示数如图丙所示，灯的电流为______A，此时灯丝的电阻为______Ω（保留一位小数）．（4）小明调节滑片，记录电压表和电流表一系列读数，在丁图中绘制了小灯泡的U-I 图线，由图线分析当通过小灯泡灯丝的电流不断增加时，小灯泡的阻值______（选填“增大”、“减少”或“保持不变”），这是根据什么原理或什么原因导致的？请你分析产生这种情况的原因．10. 在“用电流表、电压表测电阻”的实验中，小明和小华使用同一套实验器材先后进行实验．该套实验器材包括电源（电压保持不变）、一个待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干．①小明连接了如图．（a）所示的电路，闭合电键，发现电流表的示数为0.34安，电压表的示数为6.0伏．②接着小华进行实验，连接了如图（b）所示的电路，闭合电键，发现电流表示数为0.30安．在老师帮助下，小华发现了问题，立刻断开电键，重新正确连接了实验电路，并且实验步骤操作正确，闭合电键时，电流表的示数为0.16安；接着小华将滑片P移动到某位置时，电流表、电压表的示数如图（c）所示．请综合小明和小华的实验情况，完成表格中的实验数据记录和计算．（计算电阻时，精确到0.1欧）序号电压（伏）电流（安）电阻（欧）电阻平均（欧）1 ______ ______ ____________2 ______ ______ ______3 ______ ______ ______11. 某实验小组用电压表、电流表、电键、电源（电压保持不变）、标有“10Ω2A”字样的滑动变阻器、待测电阻和若干导线做“电压表、电流表测电阻”的实验．实验过程中各实验元件均完好，且连接时各个接点的接触都良好．①连接电路后，闭合电键S，他们发现电流表A无示数，电压表V有示数，且无论怎样移动滑片P，电压表示数始终都不变为6伏，发生这一现象的可能原因是______．②经讨论，该小组同学重新连接，并按照正确步骤实验，在滑片P移动的过程中，电流表A的最小示数如图所示，读数是______，此时电压表的示数是______伏，这时候测得的待测电阻的阻值是______欧．③为了减小实验误差，该实验小组的同学可以采用的方法是______．12. 小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻Rx、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干．小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图（a）、（b）所示．他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中．根据该同学的实验及测量的数据，完成以下问题．实验序号电压U（伏）电流I（安）电阻Rx（欧）电阻Rx平均值（欧）1 1.5 0.1 ____________2 1 0.12 ______3 0 0.14 ______①实验所用电源的电压为______伏．②请将上表填写完整．（计算电阻时，精确到0.1欧）．13. 小红同学用两节干电池、电流表、电压表、滑动变阻器和开关各一个，导线若干，测定定值电阻阻值，电路连接如图甲所示．（1）在图丙方框内，画出电路图．（2）闭合开关，向右移动滑动变阻器滑片，电流表的示数将______（填变大、变小或不变）．14. 甲、乙两位同学做“用电流表、电压表测电阻”实验．两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”．（1）甲同学按照（a）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P移到______（选填“A”或“B”）端．（2）甲同学闭合电键，将滑动变阻器的滑片P移到某一位置时，两电表示数如图（b）所示，由此可知：电压表示数为______伏，电流表示数为______安．（3）甲同学继续移动滑片获取多组数据，其目的是______．物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）1 1 0.1 //2 3.5 0.34 /3 4 0.42 /（4）乙同学将测得的三组数据记录在表格中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确______（选填“是”或“否”），并简述你的理由：______．15. 如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图．（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来．（2）闭合开关前．图乙中滑动变阻器的滑片P应位于______（选填“A”或“B“）端，可以起到______作用．（3）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数为0，电压表示数较大的现象．其错误属于______A．电流表的正负接线柱接反B．电阻R x发生了短路C．电阻R x发生了断路D．把滑动变阻器下端两接线柱连入电路（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时电流表示数为______，电压表的示数为______，测得的R x=______Ω．（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是______．16. 小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）．实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6A和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干．（1）“伏安法”测量电阻的原理是______．（2）如图a所示的“伏安法”测量电阻的实验电路图，图中甲、乙为两个电表，其中甲为______表；（3）本实验电源电压选用12V，电压表应该选用______量程，电流表选用0～0.6A量程；连接如图b所示的电流表时，应该使电流从“______”接线柱流入电流表；（4）闭合开关后，发现电压表的示数约为6V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数为零，则发生故障的元件是______；（5）排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图b所示时，通过电阻R x的电流大小是______A；（6）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是______（填序号）．A、用刻度尺测量物理课本的长与宽B、探究杠杆的平衡条件C、测量小灯泡的电功率．17. 某研究小组想测量一根小灯泡的电阻：（1）他们设计的电路如图甲所示，你认为他们设计的电路图中错误之处是______．（2）改正错误后，继续实验，闭合开关发现电流表的指针偏转到如图乙所示的位置，于是立即断开开关，分析测量时产生这种现象的原因是______．（3）为了完成实验，下一步应该采取的措施是______．18. 根据“用电流表、电压表测电阻”的实验，完成下列要求．（1）实验原理______．（2）请依照图1电路图，用笔画线替代导线将图1所示的实物连接完整．（用2B铅笔在答题纸的相应位置连线）（3）闭合电键前，需将滑动变阻器的滑片P移到______端（选填“A”或“B”）．（4）小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：______．（5）解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图2所示，则该待测电阻的阻值为______欧．19. 在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图1所示：（1）请用笔划线代替导线，按电路图将下图2实物连接起来．（2）小刚连完最后一根导线后就发现两个表的指针发生偏转，造成上述现象的原因是______．（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向______（填“左”或“右”）移动，使电压值等于2V并记下电流值；再改接20Ω的电阻，重复上述实验．（4）此实验得到的结论是______．20. 物理学习小组在“测量定值电阻阻值”的实验中：（1）请用笔画线代替导线，将图中实物连接完整．（2）闭合开关前，滑动变阻器的滑片P应移到______端（选填“A”或“B”）．（3）小组同学在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是______．纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如上图，则该定值电阻阻值为______Ω．他们认为这个结果就是定值电阻的准确阻值，你认为合理吗？______，理由是______．21. 在“伏安法”测量定值电阻的实验中，电源电压是3V．（1）实验原理是______，开关闭合之前滑动变阻器的滑片滑到______端；（2）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，电路元件均完好，原因可能是______；（3）排除故障后的电路连接如图甲所示，当电压表示数是2.5V时，电流表的示数如图乙所示是______A，被测电阻的阻值是______Ω；（4）实验过程中，改变滑片位置并进行多次测量，这样做可以达到______的目的．22. 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干．小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安．小李移动滑片P到某一位置，发现电压表与电流表示数如图（a）、（b）所示．他移动滑片P至另一端时发现电流表示数为1.1安．①请画出小李同学的实验电路图．②请将正确的数据填写在下表中．（计算电阻时，精确到0.1欧）物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值（欧）12323. 如图所示的电路中，把甲、乙两电阻分别接入ab之间，当接入甲电阻时，电流表的示数为0.3A，当接入乙电阻时电流表的示数为0.5A．（1）由以上数据可知R甲______R乙（选填“＞”，“＜”，或“=”）；（2）若想进一步测量乙电阻的阻值，请你设计实验．①实验器材：除了乙电阻和图所示的器材，你还需要______；②画出实验电路图；③写出实验步骤及所需测量的物理量：____________；④写出电阻的表达式（用第（2）问中的已知量和测量量表示）：______．24. 在做“测量小灯泡电阻”的实验时，小东设计了如图所示甲的电路，其中电源电压3V，小灯泡标有 2.5V，有两个滑动变阻器R1“10Ω1A”、R2“20Ω 2A”可选择使用．（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整．（2）接电路时，选择了R1“10Ω1A”，正确连接电路后，闭合开关前，应将滑片P置于______（选填“A”或“B”）端．闭合开关S，改变滑片P的位置，小东发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是______．排除故障后，继续实验，他把实验数据填入下表中．其中第2次实验时电流表表盘如图丙，此时电路中的电流为______A．（3）分析了小东的实验数据，老师认为有一组数据是收集不到的，请你写出他判断的理由．（4）在老师的指导下，小东对实验进行改正，并继续实验，他发现在收集上表中的第1、2 组实验数据时，小灯泡几乎不亮．请你指出产生这种现象的原因．实验次数 1 2 3 4 5 6电压U/V 0.5 1.0 1.5 2.0 2.5 2.8电流I/A 0.16 0.22 0.25 0.28 0.29电阻R/Ω 3.1 6.8 8 8.9 9.725. 某小组同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变．（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中．闭合电键后，观察到电压表示数为 6 伏，电流表示数为0.58 安．接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图（a）所示，电压表的示数始终不变．请根据上述现象判断实验过程中电压表示数不变的原因______．（2）经思考分析检查，他们重新正确连接电路，操作步骤正确．闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图（b）所示．接着移动变阻器的滑片，观察到电流表的示数如图（a）所示，电压表的示数如图（c）所示．（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到A0.1 欧）．电压（伏）电流（安）电阻（欧）电阻平均值（欧）1 ______ 0.58 ______2 ______ ______ ____________3 ______ ______ ______26. 同学们用如图甲所示的电路可以探究许多电学问题．电源电压恒为4.5V．（1）晓彤小组利用图甲电路测量定值电阻R的阻值．将滑动变阻器的滑片P移至某一位置时，电压表、电流表的示数如图所示，则定值电阻R的阻值是______Ω；在上述实验中，为了保证电表不损坏，滑动变阻器接入电路中的电阻不小于______Ω．（2）小雪小组利用阻值为5Ω、10Ω、15Ω的电阻探究“电流跟电阻的关系”．先将阻值为5Ω的定值电阻接在R所在位置，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向______（选填“左”或“右”）端移动，结合上述实验过程，小雪移动变阻器滑片P的目的是：______．（3）小南小组利用如图甲所示电路探究“串联电路中的电流”．滑动变阻器的滑片P固定在适当位置后，将电流表分别接在电路中的A、B、C三处，测得的电流值如表格所示，分析表格中的数据，得出的实验结论是：串联电路中各处的电流相等．请你根据表格中的信息，写出得出结论的分析论证过程．电流表所在位置 A B C电流表示数/A 0.30 0.30 0.3027. 小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好，滑动变阻器所标的“1安”字样清晰可见．小红在连接变阻器时将滑片置于一端，使其电阻线全部接入电路中，电路连接完毕后试触电键，观察到电压表的指针位置如图（a）所示．她经过分析思考，重新正确连接电路，且实验步骤正确，闭合电键后观察到两电表的示数分别为0.2安、2.0伏．随后根据要求，又进行了两次实验，其中一次实验是使电路中的电流达到最大，此时两电表的指针位置如图（b）、（c）所示．①根据图（b）、（c）所示，该次实验所测得待测电阻的阻值为______欧．（计算结果精确到0.1欧）②根据相关信息，请写出试触电键时电压表接在电路中的可能位置．______．③根据相关信息，求本实验所用滑动变阻器的最大阻值．______（写出简要的计算过程或理由）28. 下面是小明和同学们进行的电学实验．（1）小华利用提供的器材按进行“用电压表和电流表测电阻”的实验．①并用笔画线代替导线完成图甲中实物电路的连接．（要求滑片向左移动时，滑动变阻器的阻值变小）②小华连接好电路后，闭合开关，发现电压表的指针偏转角度很大，接近量程，而电流表的指针偏转角度很小，不到量程的．小华检查电路后发现自己连接电路时出现了两个问题：一是把滑动变阻器的滑片放在了______（选填“C”或“D”）位置，二是______（选填“电压表”或“电流表，’）的量程选择不当．③小华发现旁边的小勇自己连接好电路后通过实验得到多组数据，并作出如图乙所示的U-I图象，则小华分析后发现小勇把电压表并联在了______（选填“电阻R”或“滑动变阻器”）的两端．根据U-I图象，可求得待测电阻R=______Ω．（2）小明为了探究通过导体的电流跟电阻的关系，利用实验室提供的器材：电源（电压9V恒定）、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线若干．①小明先设计了如图丙所示的电路．请在丙图圆圈内填上适当的电表符号．②正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，则电路故璋可能为______．A．R短路B．滑片P接触不良C．R0短路D．R0断路③书滁故障后实验时，改变R0的阻值，测出对应的电流I．当R0的阻值变大时，为完成探究，应将滑片P向______（选填“左”或“右”）端移动．④将R0阻值换为50Ω，电流表示数如图丁所示．请在图戊坐标中补描该点，并作出（I一1/R0）关系图象⑤连线时发现有一个错误数据点，反思产生原因，小明回忆是某次将R0的阻值由______Ω变换为错误数据点对应阻值时，未调节滑片P就读取电流而造成的．29. 利用电压恒为6V的电源、标有“20Ω1A”字样的滑动变阻器R P．完成下列实验：（1）探究电流与电阻的关系．①实验电路图如图所示，图乙是它的实物连接图，其中有一条导线连接有误，若闭合开关S，电压表的指针将______（选填“向左”、“向右”或“不会”）偏转，请将错误对的导线画“×”并用笔画线代替导线画出正确连线；②改正错误后进行实验，现将滑动变阻器的滑片移到最______（选填“左”或者“右”端，再分别将10Ω、20Ω、40Ω的电阻接在图甲的A、B间，正确完成三次实验后，电流表指针的位置分别如图丙中a、b、c所示，可知实验中A、B间控制不变的电压为______V，可得出结论：当______一定时，通过导体的电流与导体的电阻成______；③为了使实验结论更具有普遍性，又将50Ω的电阻接在A、B间，闭合开关S，发现无论怎样调节滑动变阻器的滑片，都不能使电压表的示数与上次相同，原因可能是______．（2）利用图丁所示的电路测量未知电阻R0的阻值，所用电源电压仍为6V．①闭合开关S，断开开关S1、S2，将滑动变阻器的滑片移至最左端，电流表示数为0.2A；②则可以计算出R0的阻值为______Ω．（3）利用图丁所示的电路测量额定电流为I额的小灯泡的额定功率．（R0为已知量）①将图丁中的开关______（选填“S1”或“S2”）和电流表互换位置，并将开关S和该开关闭合，另一个开关断开，调节滑动变阻器的滑片，使电流表的示数为______，小灯泡正常发光；②保持滑动变阻器滑片的位置不动，断开与电流表互换位置的开关，闭合开关S和另一个开关，读出电流表的示数为I；③小灯泡额定功率的表达式：P额=______．（用符号或数值表示均可）30. 如图所示，是某同学连接的测电阻R的电路．（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．（2）闭合开关，实验中电流表的示数是______A，将滑动变阻器滑片向右滑时，电流表示数______，电阻R的大小______（均选填“变大”、“不变”或“变小”）．31. 谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电路设计如图甲，电源选用两节干电池．请一起完成以下探究：（1）按照图甲电路图检查实物图连接时，发现有一根导线连接错误，请你在图乙连接错误的导线上打“×”，并在图中补画出正确的连线．（2）谢敏同学正确连接电路后，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是______（写出两个）．（3）清除故障后，谢敏将滑片P滑到某一位置时，两表读数如图丙所示，由此可知R1=______Ω．（4）做完以上实验后，谢敏还用该实验装置来探究电流与电压的关系，计划测量当R x两端电压分别为1V、2V、3V时对应的电流，但发现无论怎样调节滑动变阻器都不能使R x两端电压达到1V，原因可能是______．32. 在利用“伏安法”测量灯泡电阻R的阻值的实验中：（1）闭合开关S前，应把图甲中滑动变阻器的滑片P置于最______（选填“左”或“右”）端；（2）连好电路，闭合开关S，灯泡L不亮，电压表示数为零．将电压表分别正确并联在AB、AC、AD两端，发现U AB=U AC=0，U AD＞0．请判断，发生故障的是______．（3）排除故障并检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为______V，电阻R的阻值为______Ω．。
2018届中考物理专项练习--电能与电工的计算(含答案、全国通用)-答案
2018届中考物理专项练习--电能与电工的计算（含答案、全国通用）【答案】1. C2. A3. A4. D5. A6. A7. B8. D9. AD10. 0.5；30；1211. 并联；电；电能12. 3.6×104J13. 0.6；18；514. 1.2；48015. 1.3；293.3；1.76×10516. 白炽灯；20017. B；A；57600；11018. 电；5；550019. 0.2；6；1520. 6；4521. 20；12；0.2；2422. L2；3.6×106；1023. 0.6；18；524. 电能；0.725. 15051.6J26. 1；并联；1320027. 12；0.3；40；108028. 7200；内29. 机械；225J30. 4J31. 太阳；21632. 解：用电器正常工作时的功率P=200W=0.2kW，由P=可得，正常工作2h需要的电能：W=Pt=0.2kW×2h=0.4kW•h=0.4度．答：用电器正常工作2小时需用电0.4度．33. 解：（1）由图象可知，在0～20min内，电路消耗的功率较大，根据P=可知，电压不变时，电功率较大，电阻较小，故开关S2是闭合的．（2）由P=UI得，0～10min内通过R1的电流：I===5A．（3）由图象可知，加热时间t=20min=1200s，保温时间t′=10min=600s，加热消耗的电能：W=Pt=1100W×1200s=1.32×106J，保温消耗的电能：W′=P′t′=440W×600s=2.64×105J，则30min内该电路消耗的电能：W总=W+W′=1.32×106J+2.64×105J=1.584×106J．答：（1）0～20min内，开关S2是闭合的；（2）0～10min内通过R1的电流为5A；（3）30min内该电路消耗的电能为1.584×106J．34. 解：（1）由P=可得，电热丝的电阻：R===121Ω；（2）由表格数据可知，豆浆机正常工作一次，加热时间t R=8min=480s，电动机工作时间t M=2min=120s，由P=可得，豆浆机正常工作做一次豆浆，电流做功：W=P R t R+P M t M=400W×480s+100W×120s=2.04×105J；（3）豆浆机的电热丝3min内消耗的电能：W实=kW•h×60=0.02kW•h=7.2×104J，电热丝的实际功率：P实===400W，他家电路的实际电压：U实===220V．答：（1）豆浆机正常工作电热丝电阻是121Ω；（2）豆浆机正常工作做一次豆浆，电流做功2.04×105J；（3）他家电路的实际电压是220V．35. 解：（1）由题意知，电动自行车受到的阻力：f=0.02G=0.02×（m1+m2）g=0.02×（60kg+40kg）×10N/kg=20N；由速度公式得，电动自行车行驶的路程：s=vt=6m/s×10×60s=3600m；则电动自行车克服阻力所做的功：W有=fs=20N×3600m=7.2×104J；（2）由η=×100%得，电流对电动机做的功：W电===9.6×104J，（3）由W=UIt得，通过电动机线圈的电流：I==≈4.4A；答：（1）行驶10min，电动自行车克服阻力所做的功为7.2×104J；（2）行驶10min，电流对电动机做的功为9.6×104J；（3）电流对电动机做功时，通过电动机线圈的电流为4.4A．36. 解：（1）由v=可得，地铁运行的时间是t1===0.5h公交运行的时间是t2===1h所以乘坐地铁少花的时间为t2-t1=1h-0.5h=0.5h；（2）消耗燃油完全燃烧放出的热量是：Q=qm=4×107J/kg×0.3 kg=1.2×107J；公交车所做机械功为：W=Fs=3000N×1000m=3×106J该车的效率为：η=×100%=×100%=25%；（3）由P=可得，地铁消耗电能是：W=Pt=2.16×103kW×0.5h=1.08×103kW•h．电答：（1）到达目的地乘坐地铁比乘坐公交车少花0.5h；（2）行驶1km路程所消耗的燃油完全燃烧放出1.2×107J热量；公交汽车发动机的效率是25%；（3）从甲处到乙处，地铁机车需消耗1.08×103kW•h的电能．37. 解：=1100W，则5min内所产生的电热：（1）电烤箱在高温档时正常工作的功率P高Q=W=P高t=1100W×5×60s=3.3×105J；（2）开关S1、S2均闭合时，电路为R1的简单电路，电路中的电阻最小，由P=UI=可知，电路的电功率最大，电烤箱处于高温挡状态，则R1的电阻：R1===44Ω；（3）当开关S1闭合、S2断开时，两电阻串联，电路的电阻最大，电路的电功率最小，电烤箱处于低温挡状态，由P=UI可得，电烤箱在低温挡正常工作时的电流：I低===2A，则R1的电功率：P1=I2R1=（2A）2×44Ω=176W．答：（1）电烤箱在高温档时正常工作5min所产生的电热是3.3×105J；（2）开关S1、S2均闭合时，电烤箱处于高温档位，电路中R1的阻值是44Ω；（3）电烤箱在低温档正常工作时，R1的功率是176W．38. 解：（1）当只闭合S1时，只有R1接入电路，U=IR1=1A×12Ω=12V；（2）开关S1、S2同时闭合时，两电阻并联，∵闭合开关S2前后，通过电阻R1的电流不变，I2=I-I1=1.5A-1A=0.5A，电阻R2的电功率：P2=UI2=12V×0.5A=6W；（3）通电1min电阻R1上消耗的电能：W1=UI1t=12V×1A×60s=720J．答：（1）电源的电压为12V；（2）电阻R2的电功率为6W；（3）通电1min电阻R1上消耗的电能为720J．39. 解：（1）正常加热时电功率P=1210W，电压U=220V，由P=UI可得，电路中电流：I===5.5A；（2）当开关S0闭合时处于加热状态R2短路、R1单独接入电路，由公式P=可得：R1===40Ω，当开关断开时R1R2串联，处于保温状态保温功率P=40W，电压U=220V，总电阻：R总===1210Ω，R2=R总-R1=1210Ω-40=1170Ω；（3）保温时间t=5min=300s．功率是P=40W，消耗的电能：W=Pt=40W×300s=1.2×104J．答：（1）正常加热时，电路中的电流是5.5A；（2）R1、R2、的阻值分别是40Ω、1170Ω；（3）保温5min消耗的电能是1.2×104J．40. 解：（1）根据电能表读数的变化，小明全家外出期间电视机待机消耗的电能为：W=2017.4k•Wh-2016.8kW•h=0.6kW•h；（2）待机时间：t1=24h×2+12h=60h，待机功率：P===0.01kW=10W；（3）每月全市电视机待机消耗的电能：W2=nPt2=1.2×106×0.01kW×16h×30=5.76×106kW•h．答：（1）小明全家外出期间他家处于待机状态的电视机消耗的电能为0.6kW•h；（2）小明家的电视机的待机功率为10W；（3）每月（按30天计）全市共浪费5.76×106kW•h的电能．41. 解：（1）由表格数据可知最大制冷功率P1=1.4kW=1400W，前0.5h消耗的电能：W1=P1t1=1.4kW×0.5h=0.7kW•h；（2）全过程空调消耗的电能为1.8kW•h，则后2.5h消耗的电能：W2=W-W1=1.8kW•h-0.7kW•h=1.1kW•h，后2.5h空调工作的功率：P2===0.44kW=440W；（3）由P=UI可得，后2.5h通过空调的电流：I2===2A．答：（1）前0.5h消耗的电能是0.7kW•h；（2）后2.5h空调工作的功率440W；（3）后2.5h通过空调的电流是2A．42. 解：（1）当S1、S3断开，S2闭合时，两电阻串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I（R1+R2）=1A×（3Ω+6Ω）=9V；（2）当S1、S3闭合，S2断开时，两电阻并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R===2Ω，电路中的总功率：P===40.5W；（3）当S1、S3闭合，S2断开时，两电阻并联，因并联电路中各支路两端的电压相等，所以，通电1min电阻R1消耗的电能：W1=t=×60s=1620J．答：（1）电源电压为9V；（2）当S1、S3闭合，S2断开时，电路中的总功率为40.5W；（3）当S1、S3闭合，S2断开时，通电1min，电阻R1消耗的电能为1620J．43. S、S144. 解：（1）由P=UI=可得，这种电热水壶正常工作时的电阻：R===44Ω；（2）由P=可得，这种电热水壶正常工作15min消耗的电能：W=Pt=1100W×15×60s=9.9×105J．答：（1）这种电热水壶正常工作时的电阻是44Ω；（2）这种电热水壶正常工作15min可以烧开一壶水，它消耗的电能是9.9×105J．45. 解：（1）由P=UI可得，在高温档正常工作时电路的总电流：I===9A；（2）由P=可得，在低温档正常工作1.5h消耗的电能：W=P低温t=880×10-3kW×1.5h=1.32kW•h=1.32度；由电路图可知，开关S1闭合、S2断开时，电路为R1的简单电路，电路中的总电阻最大（大于并联时的总电阻），由P=UI=可知，电路中的总功率最小，电烤炉处于低温档，则电热丝R1的电阻：R1===55Ω；（3）由电路图可知，开关S1、S2闭合时，R1与R2并联，电路中的总电阻最小，电路的总功率最大，电烤炉处于高温档，因电路中总功率等于各用电器功率之和，所以，R2的电功率：P2=P高温-P低温=1980W-880W=1100W，因并联电路中各支路两端的电压相等，所以，R2的阻值：R2===44Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两根88Ω的相同电热丝并联时的总电阻：R并===44Ω，=R2，因R并所以，小军的做法能满足要求．答：（1）在高温档正常工作时，电路的总电流为9A；（2）在低温档正常工作1.5h消耗1.32度电能，电热丝R1的电阻为55Ω；（3）小军的做法能满足要求．46. 太阳；电47. 解：（1）由题意知：所有用电器正常工作时的总电流为：2200W，则电路正常工作时允许通过的最大电流：I===10A，所以，小明家熔断器的额定电流等于或稍大于10A．（2）据P=可知，R===55Ω．（3）据电能的计算公式可知，此时消耗的电能是：W=P2t=880W×600s=5.28×105J．（4）由实际电流和电阻，根据P=I2R=（2A）2×55Ω=220W；答：（1）小明家所用熔断器的额定电流等于或稍大于10安；（2）这个电热水壶正常工作时的电阻为55欧；（3）这个电热水壶正常工作600秒所消耗的电能为528000焦；（4）若通过电热水壶的实际电流为2A，电热水壶的实际功率为220瓦．48. 解：（1）由电路图可知，闭合开关S、断开S1时，电路为R1的简单电路，油汀处于低温档，由P=UI可知，通过R1的电流：I1===4A；（2）由电路图可知，闭合开关S、S1时，R1与R2并联，油汀处于高温档，因电路中总功率等于各用电器功率之和，所以，R2的电功率：P2=P高温-P低温=1980W-880W=1100W，由P=可得，电热丝R2的电阻：R2===44Ω；（3）油汀处于低温档和高温档R1均工作，由P=可得，R1消耗的电能：W1=P低温t=880×10-3kW×h=0.44kW•h，R2消耗的电能：W2=W-W1=0.88kW-0.44kW•h=0.44kW•h，R2工作的时间：t′===0.4h=24min．答：（1）通过R1的电流为4A；（2）电热丝R2的电阻为44Ω；（3）30min内开关S1闭合的时间为24min．49. 解：（1）由P=可得，持续出温水5s时电路消耗的电能：W=P温t=2200W×5s=1.1×104J；（2）由电路图可知，当S接2时（开关同时接触中间两个触点），电路为R1的简单电路；当S接3时（开关同时接触右边两个触点），两电阻并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，当S接3时，电路的总电阻最小，电压一定时，由P=UI=可知，电路的总功率最大，水龙头出热水，同理可知，当S接2时，水龙头出温水，由P=UI可得，通过R1的电流：I1===10A，因并联电路中干路电流等于各支路电流之和，且水龙头出热水时电路中的电流为15A，所以，水龙头出热水时，通过R2的电流：I2=I-I1=15A-10A=5A，因并联电路中各支路两端的电压相等，所以，由I=可得，电热丝R2的阻值：R2===44Ω．答：（1）持续出温水5s时，电路消耗1.1×104J的电能；（2）电热丝R2的阻值为44Ω．50. 交流电；并；三；0.54；0.72；室温；不会【解析】1.解：A、单只LED灯接在3V电压下发光，所以其工作电压不是220V，故A错误；B、用手试摸，点亮的灯几乎不发热，所以电能主要转化成光能，故B错误；C、电池正负极没对调之前灯不发光，对调后发光，说明LED灯有单向导电性，即利用半导体材料制成的，故C正确；D、灯带中的LED灯是串联后通过电源适配器接入照明电路的，灯带中一只灯断路后，其它都不能发光，故D错误．故选C．根据题意中所给条件和半导体的特点来分析．本题要求了解半导体材料具有单向导电性的特点，还要求具有从题意中找出答案的能力．2.解：A、电风扇是将电能转化为机械能和内能．B、电炉是将电能转化为内能．C、电熨斗是将电能转化为内能．D、电水壶是将电能转化为内能．故选A．电能通过用电器后，可以转化为其他形式的能量．需要从每个用电器的能量转化来分别进行分析．本题考查学生对每种用电器中能量转换现象的理解能力．3.解：A、根据能量守恒定律可知，电流做了多少功，就有多少形式的电能转化为其他形式的能，故A正确．B．用电器做功的多少不仅与电功率有关，还与通电时间有关，所以用电器的电功率越大做的功不一定越多，故B错误；C、家庭里有两个不同的用电器，用电时间长的电流所做的功不一定多，功的大小还与电功率大小有关，故C错误；D、电能表是测量用电器消耗电能多少的仪表，不能直接测量电流和电功率、电阻的大小，故D错误．故选A．电流流过导体时电流做功．电流做功的过程，是电能转化为其它形式能的过程，消耗多少电能转化为多少其它的能，电功大小W=UIt；电功率是指电流在单位时间内做功的多少，是表示电流做功快慢的物理量；电能表是测量用电器在一定时间内消耗电能多少的仪表，单位是kW•h．本题考查电功率的大小、电功的实质、电能表的特点，自然界的能量不会消失，也不会创生，一种形式的能减少，必然另一种形式的能增加，一个物体能量减少，必然另一个物体能量增加．并且减少的量和增加的量相等．4.解：A、一节新干电池的电压为1.5V，而不是15V，故A错误；B、洗衣机的额定功率约为300W，不可能达到2000W，故B错误；C、家里电饭锅的功率约1000W，工作半小时耗电能约W=Pt=1kW×0.5h=0.5kW•h，故C错误；D、教室里的灯管中的电流约为0.2A，故D正确．故选D．估测法是利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对取值范围合理估测的方法．本题考查对常见的一些量要有数据、数量级的认识，估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．5.解：AB、滑动变器的滑片P从m点滑到n点的过程中，滑动变阻器连入电路的电阻变大，电路中的电流变小，根据串联电路的分压原理可知，滑动变阻器两端的电压变大，即V1的示数变大；电流变小，根据U=IR可知R2两端的电压变小，即V2的示数变小；所以，图乙中ac是表示电压表V1的示数随电流表示数变化的图线，bc是表示电压表V2的示数随电流表示数变化的图线，故A正确；故B错误；C、当滑动变阻器的滑片P从m点滑到n点的过程中，接入电路中的电阻变大，由R=可知，电压表V1的示数与电流表A的示数之比等于变阻器R1接入电路中的阻值，所以该比值变大，故C错误；D、滑片P从m点滑到n点的过程中，滑片在n点时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，R2两端的电压最小；=0.5A，R2两端的电压U2=2V，由U-I图象可知，电路中的最小电流I最小所以5s内R2消耗的电能：W2=U2I最小t=2V×0.5A×5s=5J，故D错误．故选A．（1）滑动变器的滑片P从m点滑到n点的过程中，滑动变阻器连入电路的电阻变大，电路中的电流变小，根据串联电路的分压原理可知：滑动变阻器两端的电压变大，根据欧姆定律可知R2两端的电压变小；据此可判断出图乙中ac，bc分别是哪一个电压表的示数随电流表示数变化的图线，据此可判断AB的正误；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知V2表示数与A表示数比值的变化；（3）滑片在n点时，利用W=I2Rt即可求出消耗的电能．本题考查串联电路电流和电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，要明白电路各个用电器的连接情况，还要会看“U-I”关系图象．在电学中，有些题目的信息是通过图象给出的，所以要会读电路图中的信息和U-I图象中的信息．6.解：A、焦耳是电功和电能的单位，故A正确；B、瓦特是功率的单位，故B错误；C、安培是电流的单位，故C错误；D、欧姆是电阻的单位的，故D错误．故选：A．根据对各物理量单位的掌握分析答题．本题考查了对电学物理量单位的掌握，是一道基础题．7.解：A、电风扇是把电能转化为机械能和内能，故A错误；B、电水壶是把电能全部转化为内能，故B正确；C、电视机工作时，电能主要转化为声能、光能和内能，故C错误；D、洗衣机电能转化为机械能，故D错误．故选B．做功总是伴随着能量的转化，电功也不例外．用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．本题主要考查学生对电流做功的实质的了解和掌握，是一道基础题．8.解：A．电流表是测量电路中电流大小的仪表，它可以和电压表、秒表配合使用，通过W=UIt计算电功，但不能直接测量电功，故A错误；B．电压表是测量电路两端电压大小的仪表，它可以和电流表、秒表配合使用，通过W=UIt计算电功，但不能直接测量电功，故B错误；C．验电器是检验物体是否带点的工具，与电能的测量没有任何关系，故C错误；D．电能表是用来测电功的仪器，电能表串联在电路中，可以直接测量电路消耗的电功，故D正确．故选D．（1）电功是表示电流做功多少的物理量，指的是一段时间内消耗电能的多少；（2）电能表是测量电功的仪表，使用时串联在电路里．本题考查电学常用测量工具的作用，是一道基础题．9.解：AC、电动机消耗了2度电=7.2×106J，则电流通过电动机做了7.2×106J的功，故A正确，C错误；BD、电动机在工作时，电能主要转化为机械能，还有一少部分电转化为内能，所以机械能的总量要小于电能，故B错误，D 正确；故选AD．（1）1度电=3.6×106J；消耗了多少电能，就做了多少功；（2）电动机在工作时，电能主要转化为机械能．本题考查了电功的实质和电能单位的换算，属于基础知识．10.解：通过该导体的电流：I===0.5A，这段时间内电流做功：W=UIt=UQ=6V×5C=30J，由I=可得，导体的电阻：R===12Ω，因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，通过该导体的电流变为0.6安时，导体的电阻仍为12Ω不变．故答案为：0.5；30；12．（1）知道10秒内通过该导体横截面的电荷量，根据I=求出通过该导体的电流，又知道导体两端的电压，根据W=UIt=UQ求出电流做的功，根据I=求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．本题考查了电流的定义式和欧姆定律的应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目．11.解：由于家庭电路中各用电器互不影响，所以这些用电器是并联的；这些用电器工作时，消耗了电能，产生了其他形式的能，所以是将电能转化为其他形式能的过程，此时所消耗的电能可以用电能表测量．故答案为：并联；电；电能；（1）家庭电路中各个用电器是互不影响的，所以是并联的关系；（2）用电器工作时，消耗电能，产生其他形式的能；消耗的电能可以用电能表测量．此题考查了家庭电路的电压、串并联电路的特点和电能的转化，是一道基础题．12.解：该充电宝完全充满电时储存的电能：W=UIt=20V×100×10-3A×5×3600s=3.6×104J。
中考物理《电学作图》专项练习题(含答案)
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。
(全国通用)2018届中考物理专项练习： 串联电路的电路规律专项练习

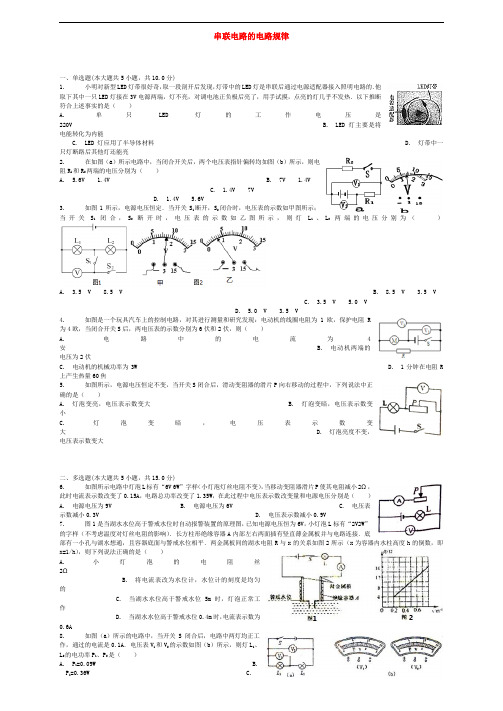

串联电路的电路规律一、单选题(本大题共5小题，共10.0分)1. 小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在3V电源两端，灯不亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述事实的是（）A. 单只LED灯的工作电压是220V B. LED灯主要是将电能转化为内能C. LED灯应用了半导体材料D. 灯带中一只灯断路后其他灯还能亮2. 在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A. 5.6V 1.4VB. 7V 1.4VC. 1.4V 7VD. 1.4V 5.6V3. 如图1所示，电源电压恒定．当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（）A. 3.5 V 8.5 VB. 8.5 V 3.5 VC. 3.5 V 5.0 VD. 5.0 V 3.5 V4. 如图是一个玩具汽车上的控制电路，对其进行测量和研究发现：电动机的线圈电阻为1欧，保护电阻R为4欧，当闭合开关S后，两电压表的示数分别为6伏和2伏，则（）A. 电路中的电流为4安 B. 电动机两端的电压为2伏C. 电动机的机械功率为3WD. 1分钟在电阻R 上产生热量60焦5. 如图所示，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（）A. 灯泡变亮，电压表示数变大B. 灯泡变暗，电压表示数变小C. 灯泡变暗，电压表示数变大 D. 灯泡亮度不变，电压表示数变大二、多选题(本大题共5小题，共15.0分)6. 如图所示电路中灯泡L标有“6V 6W”字样（小灯泡灯丝电阻不变），当移动变阻器滑片P使其电阻减小2Ω，此时电流表示数改变了0.15A，电路总功率改变了1.35W，在此过程中电压表示数改变量和电源电压分别是（）A. 电源电压为9VB. 电源电压为6VC. 电压表示数减小0.3V D. 电压表示数减小0.9V7. 图1是当湖水水位高于警戒水位时自动报警装置的原理图，已知电源电压恒为6V，小灯泡L标有“2V2W”的字样（不考虑温度对灯丝电阻的影响）．长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接．底部有一小孔与湖水想通，且容器底面与警戒水位相平．两金属板间的湖水电阻R与x的关系如图2所示（x为容器内水柱高度h的倒数，即x=1/h），则下列说法正确的是（）A. 小灯泡的电阻丝2ΩB. 将电流表改为水位计，水位计的刻度是均匀的C. 当湖水水位高于警戒水位5m时，灯泡正常工作D. 当湖水水位高于警戒水位0.4m时，电流表示数为0.6A8. 如图（a）所示的电路中，当开关S闭合后，电路中两灯均正工作，通过的电流是0.1A．电压表V1和V2的示数如图（b）所示，则灯L1、L2的电功率P1、P2是（）A. P1=0.09WB.P1=0.36W C.P2=0.36W D. P2=0.45W9. 在如图所示的电路中，电源电压为3V保持不变，定值电阻R的阻值为5Ω，滑动变阻器标有“20Ω2A”字样，当滑片有A端滑动到B端的过程中（）A. 定值电阻R两端的电压不断变小 B. 定值电阻R的功率不断变小C. 滑动变阻器两端的电压不断变小 D. 滑动变阻器的功率先变大后变小10. 如图所示电路，已知电源电压U=6V，电阻R1=20Ω，则下列说法中正确的是（）A. 当滑动变阻器的滑片向左滑动时，电流表示数变小B. 当滑动变阻器的滑片向右滑动时，电压表的示数变大C. 当电流表的示数为0.1A时，电压表的示数为4VD. 当电阻R1上的电功率为0.8W时，滑动变阻器接入电路的电阻为10Ω三、填空题(本大题共10小题，共20.0分)11. 在研究串联电路中电压规律时，小张连接了如图1所示的电路图，开关闭合以后，两个灯泡都发光，两块电压表的指针都如图2所示，则电源电压为______V，灯泡L1两端电压为______V．12. 如图所示，电源电压是6V且保持不变，当开关S闭合后电压表示数为2V，则灯L1两端的电压为______V，灯L2两端的电压为______V；灯L1和L2的电阻之比是______．13. 一节干电池的电压为______伏；某台收音机正常工作时需要的电压为6伏，因此需用______节干电池______接（选填“串”或“并”）在一起为它供电．14. 如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是______联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“=”）15. 在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙所示，则电阻R1的电压为______V，电阻R1：R2=______。
2018届中考物理专项练习：交流电(含答案、全国通用)-答案
2018届中考物理专项练习：交流电（含答案、全国通用）【答案】1. D2. B3. B4. C5. D6. C7. C8. C9. C 10. B11. B 12. B 13. AC 14. AB 15. ABD16. ABD17. 50；电磁波；方向18. 电磁感应；机械能；电；50；10019. 50；10020. 交流；并；0.02；5021. 发电；周期性；交变电流；换向器22.220 10023. 温度；0.0224. 交流；断开；断开25. 8.82×107；接收；接收和发射26. 半导体；交流27. 交流电；5028. A；不可以29. 交流电；交流电；电磁波；电磁波30. 交流；50；5031. 磁场对电流有力的作用；电流的方向发生周期性的改变32. 交流电；5033. 交流;断开;断开34.交流；50；10035. 50;10036. 0.02s;50Hz;10037. 发电;周期性;交变电流;换向器38. ①；②；感应电流大小与磁铁的磁性强弱有关；无关；④；⑥；感应电流的大小与矩形线框在水平方向上的运动速度有关39. 左右摆动；电流的方向是变化的；快速转动线圈；增强磁场【解析】1.解：A、家庭电路总电流过大可能是发生了短路，也可能是用电器总功率过大，故A错误；B、根据安全用电的基本原则可知，我们不能靠近高压带电体，也不能接触低压带电体，故B错误；C、经验证明，只有不高于36V的电压对人体才是安全的，故C错误；D、我国家庭电路中的交流电频率为50Hz，故D正确．故选D．（1）家庭电路中电流过大的原因一是短路，二是用电器总功率过大；（2）安全用电的基本原则是不靠近高压带电体，不接触低压带电体；（3）对人体的安全电压是不高于36V；（4）我国家庭电路中的交流电频率为50Hz．本题主要围绕家庭电路考查了一些电学的常识，属基础知识，都是我们应该熟知的．2.解：A、原子由位于中心的原子核和绕核高速转动的核外电子组成．故A错误；B、我国家用电器额定电压是220V，与之配套的生活用电电压也是220V，频率是50Hz．故B正确；C、电磁波的传播不需要介质，可以在真空中传播．故C错误；D、各种频率的电磁波波速都是相等的，等于3×108m/s．故D错误．故选B．①物质由分子或原子组成，原子由原子核和核外电子组成；②我国交流电频率是220V，生活用电电压为220V；③真空不能传声，但可以传播电磁波；④电磁波的波速是一个定值，根据公式c=λf电磁波的波长和频率成反比．此题是一道综合题，考查的知识点较多，包括原子结构、家庭电路电压、电磁波的传播及波速、波长、频率之间的关系．难度不大，掌握基本规律就能正确解答．解：A、空气中的电磁波频率越高波长越短，故A不符合题意．B、核电站是利用铀原子核裂变时放出的核能来发电的，故B符合题意．C、手机是利用电磁波来传递信息的，不是利用超声波，故C不符合题意．D、我国交流电的频率是50Hz．50Hz表示电流在1s内要经过50个周期，故1s内电流方向改变100次．故选B．①电磁波的波长与频率成反比，电磁波频率越高波长越短；②核电站是利用铀原子核裂变时放出的核能来发电的；③手机是利用电磁波来传递信息的；④交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率．本题考查对电磁波、超声波、核能及家庭生活用电频率等相关知识的掌握．该题型综合性较强考查的范围较广，是中考常见题型．4.解：A、在我国照明电路的电压为220V，不是110V，故A错误；B、对人体的安全电压是不高于36V，不是等于36V，故B错误；C、一盏白炽灯的额定电流约为0.2A，符合实际情况，故C正确；D、我国交流电的频率是50Hz，表示1s钟内电流方向改变50次，故D错误．故选C．根据对家庭电路电压和安全电压的了解、对电灯电流的估测和交流电的了解，可逐一做出判断．本题主要考查了对家庭电路中的一些电压值、电流值的了解与估测，同时要了解交流电的频率的含义．5.解：A、LED灯是串联后通过电源适配器接入照明电路的，所以一只LED灯的工作电压小于220V，故A错误；B、用手试摸，点亮的灯几乎不发热，说明LED灯主要是将电能转化为内能的说法是错误的，故B错误；C、因为灯带中的LED灯是串联的，所以灯带中一只LED灯断路后其它灯也不能工作，故C错误；D、照明电路是交流电，电池产生的电是直流电．把一只LED灯接在电池两端能够亮起来，说明LED灯可用直流电工作，电源适配器正是将交流电转变为直流电供给LED灯的，故D正确；故选D．（1）照明电路的电压是220V，灯带中的LED灯是串联后接入电路的，所以一只LED灯的工作电压小于220V，并且只要一只灯泡断路，其它灯泡就无法工作；（2）LED灯主要是将电能转化为光能；（3）电源适配器其实就是变压器，可以将交流电转变为直流电．本题利用生活中某一实例，较全面地考查了物理知识的运用，揭示了物理来源于生活又应用于生活的物理意识，是中考的常见题型．6.解：交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化；故选C．解答本题应掌握：交流电在一个周期内线圈转动一周，电流方向改变两次，大小随时间改变．本题考查交流电的性质，注意可结合发电机的结构理解交变电流的周期性．7.解：A、一节干电池的电压是1.5V，而不是220V，故A错误；B、干电池提供的是直流电，故B错误；C、LED灯的核心元件是发光二极管，采用半导体材料制成，具有单向导电性，故C正确；D、根据“用手触摸几乎不发热”可知，LED灯主要将电能转化为光能，而不是内能，故D错误．故选C．（1）根据对干电池电压的了解进行判断．（2）干电池提供的都是直流电．（3）LED灯采用半导体材料制成．（4）发光二极管工作时将电能转化为光能．此题考查了电压值、半导体的特点和交流电，难度虽然不大，需要熟练掌握基础知识．8.解：A、一节干电池的电压是1.5V，而不是220V，故A错误；B、干电池提供的是直流电，故B错误；C、LED灯的核心元件是发光二极管，采用半导体材料制成，具有单向导电性，故C正确；D、根据“用手触摸几乎不发热”可知，LED灯主要将电能转化为光能，而不是内能，故D错误．故选C．（1）根据对干电池电压的了解进行判断．（2）干电池提供的都是直流电．（3）LED灯采用半导体材料制成．（4）发光二极管工作时将电能转化为光能．此题考查了电压值、半导体的特点和交流电，难度虽然不大，需要熟练掌握基础知识．9.解析：交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化；故选C．10.解析：交流电是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
【全国通用】2018届中考物理：连接简单的串、并联电路专项练习

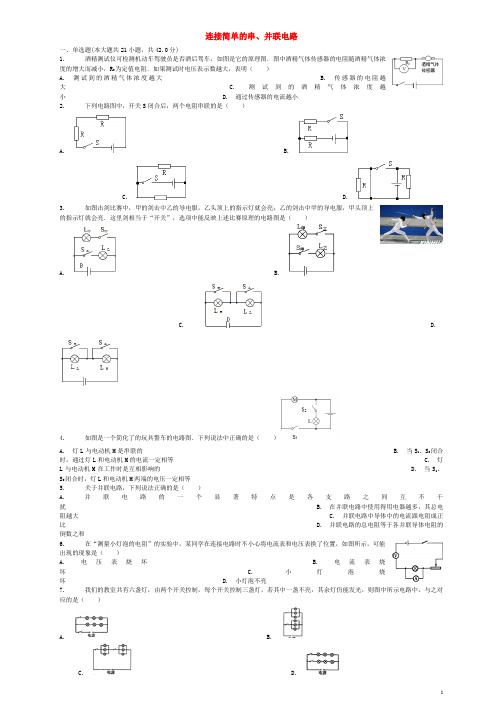

连接简单的串、并联电路一、单选题(本大题共21小题，共42.0分)1. 酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图．图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻．如果测试时电压表示数越大，表明（）A. 测试到的酒精气体浓度越大B. 传感器的电阻越大 C. 测试到的酒精气体浓度越小 D. 通过传感器的电流越小2. 下列电路图中，开关S闭合后，两个电阻串联的是（）A. B.C. D.3. 如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮．这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（）A. B.C. D.4. 如图是一个简化了的玩具警车的电路图．下列说法中正确的是（）A. 灯L与电动机M是串联的B. 当S1、S2闭合时，通过灯L和电动机M的电流一定相等C. 灯L与电动机M在工作时是互相影响的D. 当S1、S2闭合时，灯L和电动机M两端的电压一定相等5. 关于并联电路，下列说法正确的是（）A. 并联电路的一个显著特点是各支路之间互不干扰B. 在并联电路中使用得用电器越多，其总电阻越大C. 并联电路中导体中的电流跟电阻成正比D. 并联电路的总电阻等于各并联导体电阻的倒数之和6. 在“测量小灯泡的电阻”的实验中，某同学在连接电路时不小心将电流表和电压表换了位置，如图所示，可能出现的现象是（）A. 电压表烧坏B. 电流表烧坏 C. 小灯泡烧坏 D. 小灯泡不亮7. 我们的教室共有六盏灯，由两个开关控制，每个开关控制三盏灯，若其中一盏不亮，其余灯仍能发光，则图中所示电路中，与之对应的是（）A. B.C. D.8. 如图所示的电路中，当开关S闭合后（）A. 若甲、乙均是电流表，则R1、R2串联 B. 若甲、乙均是电压表，则R1、R2串联 C. 若甲是电流表，乙是电压表，则R1、R2并联 D. 若甲是电压表，乙是电流表，则R1、R2并联9. 拆弹专家排出爆炸装置如图所示，a、b是露在框外的两条导线，为排除起爆隐患，可采取如下措施（）A. 用一根导线使a线短路B. 用一根导线将a、b线连接起来 C. 剪断a线 D. 剪断b线10. 如图所示，开关闭合后，两个灯泡组成并联电路的是（）A. B.C. D.11. 电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A. “隔电电阻”大于“人体电阻”B. 曲长管道应选用导电性能好、管壁较厚的铜管C. 热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D. 热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联12. 小明做实验时，将电路连接成如图所示的情景，若要将导线M、N与ABCD四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法（）A. 两种B. 四种 C. 六种 D. 八种13. 四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A. B.C. D.14. 某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（）A. B.C. D.15. 如图所示电路中，在开关S闭合后（）A. L1、L2都变亮B. L1、L2都不亮C. L1变亮，L2不亮D. L1不亮，L2变亮16. 如图所示的电路中，S闭合时，下列说法中正确的是（）A. L1和L2并联，电压表测灯L1两端的电压B. L1和L2并联，电压表测灯L2两端的电压C. L1和L2串联，电压表测灯L1两端的电压D. L1和L2串联，电压表测灯L2两端的电压17. 如图所示电路中，当开关S闭合后，L1、L2都能发光的是（）A. B.C. D.18. 小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光．下列设计的电路图中符合要求的是（）A. B.C. D.19. 如图所示是一个电吹风的电路示意图．其中M是电动机，R是发热电阻丝，下列说法正确的是（）A. 若吹出的是自然风，应只闭合开关S2B. 若吹出的是自然风，应闭合开关S1、S2C. 若吹出的是热风，应只闭合开关S1D. 若吹出的是热风，应闭合开关S1、S220. 如图所示电路，下列说法错误的是（）A. 电流表测L1的电流B. 电路是并联电路C. 电流表测干路电流D. 开关控制所有用电路21. 灯L1和灯L2的电路连接如图所示，电源两端电压不变，关于这个电路，下列说法正确的是（）A. 两个开关都闭合时，灯L1和灯L2的连接方式为串联B. 两个开关都闭合时，如果灯L1的灯丝断了，灯L2就不能工作C. 两个开关都闭合时，通过灯L1和灯L2的电流一定相等D. 两个开关都闭合时，灯L1两端的电压与灯L2两端的电压一定相等二、多选题(本大题共2小题，共6.0分)22. 如图所示，当开关S闭合后，下列说法正确的是（）A. 灯L1与L2是串联，且灯L1被短路B. 电压表可测出灯L2两端的电压 C. 电流表测的是干路电流 D. 电流表是测灯L2中的电流23. 如图所示，电源两端的电压为6V，且保持不变．电路中的元器件均完好．小灯泡L1标着“6V 2.4W”，小灯泡L2标着“6V 3.6W”，灯丝的电阻均保持不变．则下列判断正确的是（）A. 开关S断开时，电压表V1的示数为0V B. 开关S断开时，电压表V2的示数为6V C. 开关S闭合时，电压表V1的示数为3.6V D. 开关S闭合时，电压表V2的示数为2.4V三、填空题(本大题共17小题，共34.0分)24. 如图所示电路中，在甲、乙、丙处填入相应电表使L1、L2并联，则______接电压表，______接电流表．25. 如图所示电路中，当开关______闭合时，L1、L2串联；当开关______闭合时，L l、L2并联；当______闭合时，电路会发生短路，损坏电源．26. 如图甲是家用电吹风的工作原理图，电吹风工作时可以吹出热风也可以吹出凉风．要让电吹风工作时吹出热风，它的开关应置于图甲中______（选填“1”、“2”或“3”）位置，此时电风扇与电热丝的连接方式是______．某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是______J．27. 如图是某取暖器的简化工作电路图，图中元件M是装有扇叶的电动机，元件R通电时会产生热，若只闭合开关S1，则送的是______风（“冷”、“热”）．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，则跌倒开关S应安装在图中的______处．（选填“a”、“b”、“c”或“d”）28. 如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关______；若要使灯和电铃组成并联电路，则只需闭合开关______；同时闭合S2、S3，则灯______，电铃______（选填“工作”或“不工作”）．29. 如图，要使灯泡L1与L2串联，应闭合开关______，要使灯泡L1和L2并联应闭合______．30. 如图所示电路，只闭合开关______时，L1和L2组成串联电路；只闭合开关______时，L1和L2组成并联电路．31. 如图，老张家餐桌上方的三盏灯，闭合开关时同时亮，断开开关时同时熄灭，这三盏灯是______联的；餐厅角落上有一个插座，如图，这个插座与餐桌上方的灯是______联的．32. 如图所示，在电路中要使电灯L1和L2并联，应闭合开关______．S1S2闭合能亮的灯是______．33. 如图所示，L1L2并联，若开关S只控制灯L2，则应将线M接在图中的 ______ 点．闭合开关，这时通过小灯泡L2的自由电子定向移动的方向是______ （选填“C到D”或“D到C”）．34. 如图所示电路中，要使L1、L2串联，则应闭合的开关是 ______ ；要使灯L1、L2并联，则应只闭合开关______ ．35. 通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该 ______ （选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在 ______ （选填“火线”或“零线”）和用电器之间．36. 小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是 ______ （电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是 ______ ．37. 如图所示的电路中小灯泡正常发光，若将电压表和电流表的位置对换，则小灯泡将 ______ （填“正常发光”或“不会发光”），电压表的示数将 ______ （填“变大”、“变小”或“不变”）．38. 如图电路，要使灯泡L1、L2组成串联电路，则应闭合 ______ ；要使灯泡L1、L2组成并联电路，则应闭合 ______ ；绝对不能同时闭合 ______ ．39. 如图所示的电路图中，若要使灯泡L1和L2组成并联电路，应该只闭合开关______ ，如果闭合开关 ______ ，就会导致短路．40. 在如图所示电路中，闭合开关后，将出现______ （选填“通路”“开路”或“短路”），要使电路中的两灯串联，只要拆除导线 ______ ；要使电路中的灯并联，只要将导线 ______ 从接线柱 ______ 改接到接线柱______ ．（a b c d代表导线；A B C D代表接线柱）四、实验探究题(本大题共1小题，共6.0分)41. 在“连接串联电路和并联电路”的实验课上，小强同学连接了如图所示的电路．（1）老师巡视后指出，电路连接存在错误．若此时闭合开关，造成的后果是会烧坏电路中的______．（2）小强准备将电路拆除重新连接，老师提醒他不必拆除重接，只需分别对该电路进行简单的修改就可以得到正确的串联电路和并联电路．A．若为了得到串联电路，修改的方法是______，B．若为了得到并联电路，修改的方法是______．五、作图题(本大题共5小题，共25.0分)42. 仔细观察图乙实物电路，在图中只加一根导线，使电路成为并联电路．43. 按题目要求作答．如图所示电路，只需改变一根导线的连接，就能使电流表测出干路中的电流．在要改接的那根导线上打个“×”，再画出改接的导线．44. 当 ______ 断开， ______ 闭合时两灯串联．当 ______ 断开， ______ 闭合时两灯并联．当S1，S2，S3都闭合时就会使电路造成 ______ ，而烧坏电源．45. 如图是某同学连接的电路，如果合上开关，电路是 ______ 状态．（选填“断路”、“通路”或“短路”）．对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在甲图要拆除的那根线上打上“×”号．只需换一根线就可以使两灯并联，请在乙图上要换的线打上“×”号，并用笔画线代替要连接的导线．46. 在探究“电流与电阻的关系”实验中，某实验小组连接了如图所示的实验电路．请你只改变一根导线的连接情况，使电路正常工作，并能探究题中的问题．（在去掉的导线上画“×”，所填加的导线用笔画出）六、计算题(本大题共3小题，共24.0分)47. 小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在如图所示中用笔画线代替导线，使电路满足要求．48.（1）如图1所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置；（2）如图2所示，箱子静止在水平地面上，画出箱子对地面压力和地面对箱子支持力的示意图；（3）根据安全用电原则，将图3中开关、两只“220V40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光．49. 小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗（微弱发光）交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：电压/V …0.5 1.2 2.0 3.0 4.0 5.0 5.5 …电流/A …0.08 0.12 0.18 0.26 0.34 0.42 0.46 …（1）若让左转、右转指示灯同时工作，转向开关应与触点 ______ 接通（选填“1和2”、“2和3”、“3和4”或“4和5”）．（2）当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1：4，求定值电阻R0的阻值．（3）右转指示灯交替闪烁工作15s时，求指示灯和R0消耗的电能分别是多少？七、综合题(本大题共1小题，共10.0分)50. 近年来，衢州城乡积极推进屋顶光伏电站工程，为家用电器提供能量．图甲为某型号面包机，图乙为光伏电站模式图．回答下列问题：表一面包机部分参数额定功率600W加热功率500W搅拌功率100W额定电压220V制作容量900g表二面包配料水和鸡蛋260ml面粉 3.5杯糖/盐0.3杯/0.5小勺奶粉2大勺干酵母 1.5小勺黄油3大勺（1）制作面包过程中，面包机先对原料进行搅拌，搅拌好后，再自动进行加热．根据以上信息可知，面包机内的电动机和电热丝的连接方式是 ______ ．（2）计算面包机正常搅拌时的电流．（3）用表二配料制作的面包，由于味道好，有人经常用它替代中餐和晚餐．从人体所需的七大营养素分析，该面包配料中还缺少的营养素是______ （写出一种即可）．（4）若小柯家屋顶太阳能电池板的光照面积为20m2，1m2面积上平均1分钟接收太阳能4.8×104J，太阳能电池板的光电转化效率为20%．计算小柯家太阳能电池板的输出功率．（5）为获得更多的太阳能，衢州地区在屋顶铺设太阳能电池板时，一般情况下应将它朝向 ______ （选填：“东”、“南”、“西”、“北”）面．2018届中考物理专项练习--连接简单的串、并联电路（含答案、全国通用）【答案】1. A2. A3. B4. D5. A6. D7. B8. D9. C 10. C11. A 12. B 13. C 14. A 15. C16. D 17. C 18. C 19. D 20. C21. D 22. BCD 23. BD24. 乙；甲、丙25. S2；S1、S3；S2、S326. 1；并联；1320027. 冷；a28. S2；S1、S3；不工作；工作29. S2；S1和S330. S1；S2和S331. 并；并32. S1、S3；灯L133. A；C到D34. S3；S1与S235. 并联；火线36. A1；将“3”上的线头改接到“0.6A”处37. 不会发光；变大38. S3；S1、S2；S1、S2、S339. S1和S3；S1和S240. 短路；c；a；B；A41. 电源；去掉导线c；将b导线从D接点改到C（或E）接点上[或将e导线从F接点改到E（或C）接点上]42. 解：要使两灯泡并联，则两灯泡的两端应并列连接，所以可将电源负极跟L2的右端接线柱相连．如下图所示：43. 解：由原图知，两灯并联，电流表测L1的电流；要使电流表测出干路中的电流，应将电流表与灯泡L2相连的导线去掉，使灯L1与灯L2的右接线柱相连即可，如图所示：44. S1、S3；S2；S2；S1、S3；短路45. 短路46. 解：为使滑动变阻器与电阻串联、电压表与电阻R并联，应把电阻R与电流表的连线去掉，把电阻左端的连线改接为与电压表标有15的接线柱进行连接，如下图所示：47. 解：由题意知，用一根导线将开关与其中一根电阻丝相连，再用一根导线将两根电阻丝的外侧相连，使之组成一个并联电路，如图所示：48. 解：（1）过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜．如下图所示：（2）箱子受到的支持力，方向竖直向上，作用在箱子上；箱子对地面的压力，方向竖直向下，作用在地面上，如下图所示：（3）开关接火线，灯泡接零线．两只“220V 40W”电灯在家庭电路中并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联．如下图所示：49. 3和450. 并联；维生素；南【解析】1.解：电压表示数越大，由U=IR知电流I越大，由I=知，R传感器越小，因为酒精气体传感器的电阻随酒精气体浓度的增而减小，所以测试到的酒精气体浓度越大．故选A．酒精气体传感器与定值电阻串联，电压表测的是定值电阻电压，电源电压U一定，电压表示数变大，由U=IR知电路电流变大，酒精气体传感器阻值变小，由传感器特点可知酒精浓度大小．解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体浓度的增大而减小．2.解：A、两个电阻顺次连接，因此该电路为串联电路，符合题意；B、开关闭合，导线对上边的电阻短路，只有下面的电阻连入电路，不符合题意；C、开关闭合后，两个电阻并列连接，因此该电路为并联电路，不符合题意；D、开关闭合，会对电源短路，烧坏电源，两个电阻不能工作，不符合题意．故选A．根据串联和并联电路的特点，结合选项闭合开关进行分析，找出符合题意的选项．知道串并联的特点，并会根据串、并联电路的特点识别电路．3.解：当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联．故选B．（1）甲的剑击中乙的导电服，乙头顶上的指示灯就会亮，故S甲与乙方指示灯串联；（2）乙的剑击中甲的导电服，甲头顶上的指示灯就会亮，故S乙与甲方指示灯串联．本题考查串并联电路的特点，会根据用电器的工作情况确定用电器的连接方式，并会根据题意确定开关的作用．4.解：AC、因为电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；故AC错误；BD、开关S1、S2都闭合时电动机与小灯泡是并联连接，因为并联电路两端电压相等，电流不一定相等，因此电动机与小灯泡工作时两端的电压相等，电流不一定相等，故B错误，D正确．故选D．根据电路图可知，电动机和小灯泡并联，开关S2控制小灯泡，开关S1控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用．本题考查并联电路的特点、电压和电流规律以及并联电路中开关的作用等内容，属于基础知识考查范围．5.解：A、并联电路中各支路互不影响，因此并联电路的一个显著特点是各支路之间互不干扰，故A正确；B、在并联电路中使用得用电器越多，相当于增大了导体的横截面积，故总电阻越小；故B错误；C、电压一定时，通过导体的电流与电阻成反比，故C错误；D、并联电路总电阻的倒数等于各并联导体电阻的倒数之和；故D错误．故选A．（1）并联电路中各支路互不影响．（2）在并联电路中，总电阻的倒数等于各支路电阻倒数和，因此支路越多，总电阻越小．（3）电压一定时，导体中的电流与电阻成反比．本题考查并联电路的特点，难度不大，关键是掌握并联电路的特点．6.解：电流表和电压表位置互换后，电压表串联接入电路，由于电压表电阻很大，因此电路中电流就很小，几乎没有电流通过电阻，所以电路中的电流很小、灯泡不亮、电表都不会被烧坏．故选D．电压表由于自身电阻较大，简化电路时按断路处理；电流表由于自身电阻较小，简化时按导线处理．两表位置互换后，电压表就串联接入电流，由于自身电阻较大，导致总电阻很大，因此电流中电路很小；据此进行解答．本题考查了电压表、电流表在电路中的简化处理--电流表按导线处理，电压表按断路处理．7.解：由题意可知，每个开关控制三盏灯，则两个开关分别位于相应三个灯泡并联后的干路上；故B符合题意，ACD不符合题意．故选B．每个开关控制三盏灯说明每个开关应控制三个灯泡位于相应的干路据此判断选项即可得出答案．本题考查了家庭电路各用电器的连接，在做题时要抓住关键点“家用电器由于额定电压相同，则采取并联连入”．8.解：A．若甲、乙均是电流表时，电流从电源的正极出发，依次通过甲、乙电流表回到电源的负极，会造成电源短路，故A错误；B．若甲、乙均是电压表时，电流从电源的正极出发，依次通过开关、R1回到电源的负极，电路为R1的简单电路，故B错误；C．若甲是电流表，乙是电压表时，电流从电源的正极出发，依次通过开关、R1回到电源的负极，R2被短路，电路为R1的简单电路，故C错误；D．若甲是电压表，乙是电流表时，流从电源的正极出发，经开关S分支，一支经R2、电流表乙，另一支经R1后两者汇合回到电源的负极，则R1、R2并联，故D正确．故选D．（1）电压表的内阻很大、在电路中相当于断路，电流表的内阻很小在电路中相当于短路；（2）把电路元件逐个依次连接的连接连接方式是串联，在串联电路中只有一条电流路径，串联的各电路元件相互影响，不能独立工作；（3）把各电路元件并列连接起来的连接方式是并联，在并联电路中至少有两条电流路径，并联的各用电器能独立工作，互不影响．本题考查了电流表和电压表的正确使用以及电路连接方式的判断，知道串并联电路的区别和特点是关键．9.解：由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；A、用一根导线使a线短路，不能改变电路状态，当线b断后起爆器工作，故A不合题意；B、用一根导线将a、b线连接起来，不能改变电路状态，当线b断后起爆器工作，故B不合题意；C、如果剪断线a，整个电路处于断路状态，爆炸装置不工作，所以C符合题意；D、如果剪断线b，则指示灯与起爆器串联，起爆器工作，所以D不合题意．故选C．由电路图可知起爆器被b导线短路，起爆器中没有电流通过；当b导线断开时起爆器有电流通过从而引爆炸弹．据此进行分析解答．要使用电器不工作有两种方式，即让电路处于断路或让用电器短路．10.解：A、由图知，开关闭合后，上面的灯泡被短路，电路只有一个灯泡连入电路，故A不符合题意；B、由图知，两盏灯泡顺次连接属于串联电路，故B不符合题意；C、由图知，电路中有两条支路，两盏灯泡并列连接，为并联，故C符合题意；D、由图知，开关闭合后，一个灯泡被短路，电路只有一个灯泡连入电路，故D不符合题意；故选C．把用电器逐个顺次连接起来的电路叫做串联电路；把用电器并列的连接的电路，称为并联电路．本题主要考查了对串并联电路的掌握，关键理解二者概念的含义．11.解：D、由图可知，“隔电电阻”与“人体电阻”是串联的，且隔电电阻能够起到分压作用，故D错误．A、当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，也就是隔电电阻与人体的总电压为220V，且两者是串联的；已知人体两端的电压不高于12V，说明隔电电阻两端电压大于220V-12V=208V；由串联电路用电器两端电压与其阻值成正比可知，隔电电阻的阻值远大于人体电阻．故A正确；B、漏电电流通过曲长管道、人体流入大地，为保证人身安全，通过人体的电流需要非常小，所以曲长管道不能采用导体材料，而应该使用绝缘材料．故B错误；C、当热水器漏电且接地线失效时，由题知人体两端的电压不高于12V，说明此时有电流通过人体流向大地，只不过电流非常小．故C错误；故选A．①在串联电路中，用电器两端电压与其阻值成正比；②容易导电的物体叫导体，不容易导电的物体叫绝缘体；③在串联电路中电流处处相等；④串联电路用电器工作过程中相互影响，并联电路用电器互不影响．此题是一道联系实际的应用题，考查了串联电路的特点、导体和绝缘体的应用．读懂题意，明确隔电电阻与人体的连接关系，是正确解答此题的关键．12.解：电压表与灯泡并联且遵循“正进负出”，故将M接B 或D能保证电流从电压表的正接线柱流进，将N接A或C保证两灯并联、且电流从电压表的负接线柱流出，故有AB两接线柱、AD两接线柱、CB两接线柱、CD两接线柱这四种接法．故选B．根据电路的连接和电压表的使用规则进行分析．本题考查了基本电路的连接和电压表的使用规则，是一道基础题．13.解：A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光．故A不符合题意；B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光．故B不符合题意；C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光．故C符合题意；D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光．故D不符合题意．故选C．①串联电阻具有分压作用．在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；②在并联电路中各支路两端电压相等，支路用电器互不影响；③灯泡只有在额定电压下才能正常发光．此题考查的是我们对串并联电路特点的理解和应用，虽然涉及到混联问题，但本质还是串并联知识的应用．14.解：由题意可知，排气扇可单独工作，则排气扇与照明灯L1和采暖灯L2并联，。
2018届中考物理实物的电路图连接复习专项练习
实物的电路图连接一、多选题(本大题共1小题，共3.0分)1. 下列说法正确的是（）A. 路灯总是一起亮，一起暗，它们的连接方式是串联B. 连接电路时，开关必须处于断开状态，检查后再闭合C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后，验电器上的金属箔张开，验电器带了负电D. 多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理二、填空题(本大题共1小题，共2.0分)2. 如图所示，有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干．利用这些器材可以连成一个有冷热两档风的电吹风电路．要求：只闭合S时吹冷风，只闭合S时既无风又不发热，同时闭合S、S时吹热风．（1）请你在虚线框内画出电路图；（2）2121请你按要求将图中的元件连接起来．三、实验探究题(本大题共9小题，共54.0分)3. 在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．（1）在图甲中，请你用笔画线代替导线将电路连接完整（导线不得交叉）；（2）在连接电路时开关应______，滑动变阻器的滑片应放在______（选填“A”或“B”）端；（3）某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向______（选填“A”或“B”）端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为______W．4. 在“探究电阻上的电流跟两端电压的关系”实验中．（1）请用笔画线，将图中的电压表连入电路中．（2）连接好电路后，闭合开关前，应将变阻器的滑片滑到端______（填“a”或”b”）．（3）闭合开关后，将变阻器的滑片从阻值最大端缓慢移到阻值最小端，发现电压表的示数从0.4V升到2.8V．关于电压测量点的选择有以下三种方案：甲方案：0.6V 1.0V 1.4V 1.8V 2.2V 2.6V乙方案：0.6V 1.0V 1.3V 1.5V 2.0V 2.6V丙方案：0.6V 1.6V 2.6V你认为哪个方案正确？______．理由是：______．（4）某实验小组做该实验时，所用的导线完好，导线与器材的各连接处接触良好．但将变阻器的滑片沿某方向移动的过程中，发现电压表和电流表的示数都忽大忽小，则故障的原因是：______．5. 如图4在做测定额定电压为2.5V小灯泡的额定功率的实验中：（1）连接电路时，滑动变阻器的滑片应滑到______；（2）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不要更改原有导线，且导线不允许交叉）（3）正确连接好电路后，闭合开关，调节滑片P的位置，当电压表示数为______V时，灯泡正常发光，此时电流表示数如图中乙所示，其示数为______A，灯泡的额定功率为______W；（4）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格可供选用，则应选用规格为“______”的滑动变阻器．）根据图甲，将图乙中的实物连接成电路，要求变阻器1（小王按图中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验． 6.．（2滑片向右移动时，电流表示数减小（注意两电表量程的选择））实验时， R调节滑动变阻器，测出通过电阻的电压和对应的电流值如下表．2.0 0.5 1.0 1.5 U （V）0.40.2I （A） 0.11.5（3）表中有一个明显的错误数据，请指出错误数据并分析产生的原因：______．（4）小王实验时所选用电阻R的阻值为______Ω，当电路中的电流为0.5A时，电阻R 消耗的电功率为______W．（5）现已将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测该小灯泡的额定功率，则在原实物电路中必须改动的地方是：①______；②______．7. 小华同学做“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）．（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好．（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．接下来应进行的操作是______，______（两空按操作步骤先后顺序填写字母代号）．A．更换电池或小灯泡 B．检查电路是否短路C．移动滑动变阻器滑片至最大值位置 D．断开电路开关（3）实验过程中，当电压表示数为______V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为______A．小灯泡正常发光时灯丝电阻约______Ω，额定功率为______W．是图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R8. 1）用笔画线代替导线，补充图（乙）中实验器材的连接．要求：滑动变阻（1定值电阻．P2）当探究电流与电压的关系时，通过调节变阻器滑片器滑片向左移动时电阻变小．（，______两端的电压．三次改变滑片位置，测得三组电压和电流值（见表）的位置来改变固此可得出电流与（选填“相同”或“不同”），发现每次电压与电流的比值是______的 ______．电压关系的初步结论：当电阻一定时，321实验序号2.8 2.4 电压/v 2.00.560.48 电流/A 0.40．3）要探究电流与电阻的关系，仅凭图（乙）所示器材是不够的．你认为（除导线外）还应增加的器材是______（夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性（尤其是紫色光）的特点，打算自制灭蚊灯．小明从 9.、滑动变阻器、电压）．为测得小灯泡的额定功率，小明找来蓄电池组（电压为6V废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V）请根据电路图用笔画线代替导线连接实物图（电流表使用大量1表、电流表、开关、导线等，展开实验探究．（应放在使滑动变阻器接前，滑片P（2）闭合开关程）S．后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻s（最小）处．3）闭合开关入电路的阻值______（最大/，此______VP直至电压表的示数为______．（4）排除故障后，调节滑动变阻器的滑片度线．电路可能存在的故障是）小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上（5时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为______w．三种类型的粘胶，对其粘性强弱进行比C、AB、涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到较．三种类型的粘胶．、A、BC①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上 30粒芝麻．②同时在三张纸的上表面各轻轻布撒．1min③同时将三张纸腾空倒置④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见表．粘胶类型 A B C128残留的芝麻数量 22为达到最佳的灭蚊效果，小明应选用的粘胶类型为______．10. 在“测定额定电压为2.5V小灯泡的电功率”的实验中，小东同学已连接好如下图所示的部分电路．（1）在小东所连接的电路中，有两根导线还没连好，请你帮他完成电路的连接．（其它的导线不要变动）（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是______；（3）实验中小东测出了三组数据，记录在下中．若第二次实验时电流表的示数如图所示，他测出小灯泡的额定功率是______W．次数 1 2 32.5 3U/V 2I/A 0.36 0.42的阻值，并连接了部，测量电阻R 小华选择了满足实验要求的电源、两块电流表和阻值已知的电阻R11. X0）2R的电流．（要求：1）请你帮小华完成图所示的实验电路的连接，电流表A测量通过电阻分实验电路，如图所示．（02．R表示R表示，请用I、I和的示数分别用电流表A、AI、I X2221110．R=______X)分小题，共160.0四、作图题(本大题共32如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．要 12.a端移动，小灯变亮．S，将滑动变阻器的滑片P向求：闭合电键中的电路元件连接成实物电路．按照图1中的电路图，把图213.14. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：，向左端移动滑片P，小灯变亮．①电压表测小灯两端的电压；②闭合电键S灯并联；开关灯和L15. 请将图中的各器材连成电路．要求：L21．，开关S控制灯L和灯LS 只控制灯L22111如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中16.，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，接完整．电流最大为0.5A连接图中两只电灯泡的串联电路． 17.如图，连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光．18.连接实物图．要求：（1）用电压表测灯泡两端的电压；（2按下列要求19. ）用电流表测通过灯泡阻器改变灯泡的亮度，且滑片P向右移动时灯泡变暗；（）用滑动变的电流；（34）开关控制整个电路．的阻值”实验中：请先画出电路图，然后用笔画线代替导线把图中的器 20. 在“测量未R知电阻材连接成实验电路．在如图所示的电路中连接 21. 请用笔线代替导线，两根导线，使电流表只测量灯的电流．L122. 在图中，要求用电流表测量灯泡L中的电流（0.3A），L、L并联，变阻器调节L的亮度，开关控制整个电路，将符合要求的电路1221图画在虚线框内，并将实物连接起来．是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，L、L如图23. 21的示数大于A示数，连接实物图．且开关闭合后A21，S24. 如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键，电流表示数变小．向右移动滑动变阻器的滑片P25. 根据电路图，完成实物连接．26. 根据左边的电路图连接右侧的实物图．的实物图连接完所示电路图，将图2127. 根据图好．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表 28. a端移动滑动变阻器的滑片P，小灯变亮．，向测小灯两端电压；②闭合开关S在图所示的电路中，有两根导线尚未连接，请用笔画线代替 29.，向左导线补上．补上后要求：①灯与滑动变阻器串联；②闭合电键S 移动滑动变阻器的滑片，电流表示数变小．P的电L如实物图所示，要求滑动变阻器的滑片向右移动时小灯泡变亮，电压表测小灯泡 30.压．（1）请按要求连接实物图；（2）请根据实物图在虚线框中画出对应电路图．，要求：①电压表测量滑动变阻器两端电压；请你将如图所示的实物电路连接完成（电源电压恒定） 31.②闭合开关，向左移动滑动变阻器滑片，灯变亮．后，向右移S32. 在图电路中缺少一根导线，请按要求用笔线代替导线完成电路连接．要求：闭合电键动变阻器的滑片时，电压表的示数变大．如图所示是楼梯照明灯的模拟电路．要求是，在楼梯的上下两端都能对灯33.进行控制．请在图上补画连接导线，使之符合这一要求．电压．两端的L34. 在图中添加三根导线，使两灯组成串联电路，并能用电压表测量2并联，开关控制整个电路，电流、L 有如图所示的元件，按要求连接实物图，要求：L 35. 21的电流．L两端电压，滑动变阻器改变通过L表测总电流，电压表测12）在图甲所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元（136.）在图乙所示电路串联．件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L和L（221向左移动时，中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P 电压表示变小．作图与问答： 37.向右移动时，使通电（1）当滑动变阻器的滑片P中画出入看到鱼（虚线图为看到的鱼的虚像）的大致所示，请按要求连接电路图．2（2）在图螺线管的磁性增强且小磁针静止时指向如图1）炎热的夏天，小明到餐厅就餐，要了一杯可乐，小明在用吸管喝可乐时，4（3光路（画出一条即可）．（）画出图3中入射光线的折射光线．想到以下问题，请你帮他回答：为什么能够用吸管喝饮料？中所示电流表的示意图中，用笔，请你在如图0.3A1）小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为（ 38. 1（要求导线不能交中的实物电路．3所示的电路图，用笔画线代替导线，连接图2）根据图2（画线标出此时电流表的量程和指针所指的位置．．（3）如图4叉）所示的电路，请分别画出相应的等效电路图：①只闭合开关S、S时；②只闭合开关S、S时．3122合上时乙灯亮．S断开时甲灯亮，S39. 在图中连接图中的工作电路部分，使控制电路上）对电吹风机你一定不陌生，它是由选择开关、风扇电机、及电热丝组成，其中电动机通电后1 （40.2、．使用时，旋转选择开关接1可以送风，电热丝通电后可以发热，如图1所示（图中电热丝用电阻代替）吹热风．请你根据上述要求把各个元件连接起来43、2、3吹冷风，接停止工作，接）有一种温度自动报警器，在制作水2（是一幅不完整的工作原理图．请2银温度计时，插入一段金属丝，当温度达到金属丝下端所指温度时，电铃就会响起来，发出报警信号．图把缺少的电磁铁接入电路中并画出电磁铁的绕线．点在图乙位置能保持静止，需在M（2）为使杠杆ON41.（1）请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线；）电功率的电0.3A3）如图丙是测量小灯泡（2.5V A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；（施加一个力F．画出物体路，请你把实物电路连接完整．我国《道路交通安全法》规定：严禁酒后驾车！参照《车辆驾驶人员呼气酒精含量阈值与检验 42. 实践 GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶．由此，茅山中学综合标准（标”展开探究活动，小组同学通过资料查询，知道氧化活动小组的同学就“呼气中酒精浓度是否超锡具有气敏特性，当周围气体中酒精浓度增加，其电阻值就降低．他们到电子器材商店购得某型号氧化，其阻值与周围气体中酒精浓度的关系图象如图所示．同学们按两种方法分别展开实验探R锡检测电阻x（两种方法都做，以第一种为准）究，请选择其中一种方法并完成电路设计．方法二方法一、电流R、定值电阻R电压表、电路元件：6V电源、开关S、氧化锡检测电阻、、、6V电路元件：电源、开关S氧化锡检测电阻R定值电阻R0x0x，若电流表R．若电压表读数表、导线电路功能：闭合开关S，检测者呼出气体流经R导线，电路功能：闭合开关S，检测者呼出气体流经xx，0.3A，检测者属于酒后驾车；若电流表读数小于1.5V大于等于1.5V检测者属于酒后驾车；若电压表读数小孚，则不属读数大于等于0.3A 于酒后驾车则不属于酒后驾车．）请用笔划线代替导线完成电路连接．1（）请用笔划线代替导线完成电路连接．1（．（2）定值电阻R的阻值应为 R的阻值应为（2）定值电阻00． ______ ______ Ω．Ω43. 小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0～阻值不变．（R1）当小明、电流表的量程选用0～0.6A、导体的电阻3V闭合开关时发现：电流表有示数，但电压表无示数．请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值．请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．（2）修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数．请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数．请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法．（3）修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图象，但不完整，请你在图乙上将小明遗漏的部分补上．（4）根据图象可知：通过导体的电流与加在导体两端的电压成______关系．五、计算题(本大题共4小题，共32.0分)44. 如图1所示是用电流表测量电流的实物连接图，请按要求回答：（1）请在图2中画出图1的电路图；（2）图1中电流表测量的是通过灯泡______的电流；（3）如果电流表的示数如图3所示，则电流表测出的电流是______A；（4）如果要用电流表测通过L 和L21的总电流，且只允许移动一根导线，应将导线______的右端接在电流表的______接线柱上（选填“a”、“b”、“c”或“+”、“-”）．45. 按要求完成下列内容：（1）如图1所示，A′B′是AB在平面镜中的像，请你画出平面镜的位置．（要求保留作图痕迹）（2）电磁继电器的结构如图2所示，请你在继电器上连接几根导线，让它构成一个没有铃碗的蜂鸣器（开关闭合后能发出蜂鸣．声）46. （1）请画出图1中的光线a、b经过凸透镜后的径迹．（2）小敏设计了一种“闯红灯违规证据模拟记录器”，如图2所示，拍摄照片记录机动车辆闯红灯时的情景．工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆．光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光．根据工作原理，将电路连接完整．电S闭合前， 47. 在伏安法测电阻的实验中：小明同学按连接好如图所示的电路，发现开关（选填“有”或“无”）示数，导致这一现象的原因是有一根导线连接不恰当，请在压表______ 相应的导线上画“×”，并改成正确的连接．)30.0分本大题共六、综合题(3小题，共为小白设计的1如图即伏安法测电阻．的电阻值，R用电压表和电流表可以测未知导体 48.一种测量方案的原理图．（1 ）根据电路图，在图3中用笔画线代替导线连接实物图．（2）某次实验时电压表和电流表的读数如图2所示，电流表的读数为______A，电压表的读数为______V，测得的电阻值为______Ω；（3）如果考虑到电流表的阻值不为0，则用该测量方案测出的结果必然存在误差．请你分析说明用这种实验方案测量出来的电阻值会比电阻的真实值偏大或偏小？已知电流表的内阻R为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对待电阻的真实值R要XA求是什么？在探究“并联电路电流规律”的实验中：（1 ）请你利49.用图所示的器材设计并画出电路图，要求：开关S控制整个电路，电流表A测通过干路的电流，电流表A测通过等L的电流．（2）在图所示212的实物图中，用笔画代替导线按你设计的电路图连接好实际电路．（L、L电流不超过0.6A；连线不能用铅笔且不能与别的线交叉）（3）合上21开关S后，电流表A和A示数分别如图所示，则L的电流是______，L的电流是______．2112的阻值．小乐选择了满足实验要求RR测量电阻50. 小乐想利用两块电流表和阻值已知的电阻X0所示的实）请你帮助小乐完成图2所示．，并连接了部分实验电路，如图1（1的电源、电流表A和A21表示和RI、IAA的示数用I表示，电流表的示数用I表示，请用2验电路的连接．（）电流表0112122．．RR=______XX实物的电路图链接（含答案、全国通用）2018届中考物理专项练习--【答案】 BCD 1.控制干路，开关时既无风又不发热，说明开关S）电动机与电热丝能独立工作，它们是并联的；只闭合S时吹冷风，只闭合S2. 解：（1121）（故答案为：1（2）根据电路图连接实物电路图，实物电路图如图乙所示．时吹热风，、控制电热丝所在支路，S闭合SS电路图如图甲所示；221）实物电路图如图所（2电路图如图甲所示；示．0.75 ；A；B断开； 3.4. a；甲方案；取的电压测量点多，且各电压值的间距相等；变阻器的滑片与线圈接触不良5. A端；2.5；0.30；0.75；20Ω 1A6. 电流为1.5A错误，读数时看错了量程；5；1.25；加一节干电池；电压表接0-15V档量程7. D；C；2.5；0.3；8.3；0.758. R；相同；导体中的电流与它两端的电压成正比；几个阻值不等的电阻19. 最大；灯座断路；2.5；4.5；A10. 灯泡处断路；111.12. 解：将滑动变阻器的滑片P向a端移动，小灯变亮时，滑动变阻器分得的电压变小，接入电路中的电阻变小，则滑动变阻器的a接线柱与灯泡串联即可，如下图所示：13. 解：采用“电流流向法”，电流从电源正极出发，依次串联开关S、开关S、灯泡L回到电源的负极，再将灯泡L并联在灯泡L和21221的两端即可，如下图所示：．开关S 214. 解：闭合电键S，向左端移动滑片P，小灯变亮，故变阻器与灯串联，电源电压为3V，故电压表选用小量程与灯并联；闭合电键S，向左端移动滑片P，小灯变亮，即电流变大，电阻变小，故滑片以左电阻丝连入电路中，如下所示：15. 解：L灯和L灯并联；开关S只控制灯L，S只与灯L串联，开关S控制灯L和灯L，开关S控接在干路上，如下所示：221122111116. 解：用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，电流表选用小量程与灯串联，电源电压为3V，电压表选用小量程与灯并联，变阻器按一上一下的原则串联接入电路中，如下图所示：解：由题知，要求两灯串联，所以只需将两灯相邻的两接线柱连接即可，如图所示： 17.18. 解：由并联电路的特点可知，两个灯泡并列连接，且接在单刀双掷开关的左右两个接线柱上，开关中间的接线柱与电源正极相连，如下图所示：19. 解：由题意可知，灯泡与滑动变阻器、电流表、开关、电源串联组成电路，然后将电压表并联在灯泡两端．滑片P向右移动时灯泡变接线柱和任意上方接线柱接入电路中，注意电流从电表的正接A暗，说明通过灯泡的电流变小，变阻器接入的阻值增大，所以应将变阻器的．线柱流入、负接线柱流出，两个电表可用大量程，如图所示：20. 解：在“测量未知电阻R的阻值”实验中，电压表与电阻R并联测其两端的电压，电流表与电阻R串联测通过的电流，然后与滑动变阻器、开关、电源串联组成电路，如下图所示：由实物图可知，电源是由3节干电池串联组成的，电源电压为4.5V，则电压表的量程为0～15V，滑动变阻器按一上一下的原则串联在电路中，电流表可用小量程，如下图所示：21. 解：使电流表只测量灯L的电流，故两灯并联，电流表选用小量程与灯L串联，如下所示：1122. 解：用电流表测量灯泡L中的电流（0.3A），故电流表与灯L串联，L、L并联，变阻器调节L的亮度，变阻器与灯L串联，开关控122121制整个电路，开关接在干路上，画出对应的电路图，如下左所示；灯泡L中的电流为0.3A，电流表选用小量程与灯L串联，根据电路图连接22实物图，如下右所示：23. 解：开关闭合两灯同时亮，断开两灯同时灭，开关控制整个电路，开关在干路上，且开关闭合后A的示数大于A示数，故两灯并联，21根据并联电路电流的规律，电流表选用大量程A接在干路上，A选用小量程接在支路上，如下所示：2124. 解：根据原题的连线，灯与变阻不可能串联，故只能并联；向右移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以左电阻丝连入电路中与灯并联，电流接在干路上，如下所示：25. 解：原电路中，灯与电铃并联，开关S控制整个电路，根据电路图连接实物图，如下所示：S与灯串联；1．26. 解：左图中，两灯串联，电压表测两灯的电压，因电源电压为3V，故电压表选用小量程并联在两灯两端，电流表测电路中的电流，电流表选用小量程串联在电路中，根据左边的电路图连接实物图，如下所示：在干路上，控制整个电路，根据电路图连接实物图，如下所示：解：原电路中，两灯并联，开关。
初中物理：2018中考电路图复习
1.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
2.如图所示是小明同学设计的测量电阻的电路图，请根据这个电路图用笔画线代替导线，将对应的电路连好。
要求：滑动变阻器的滑片身左移动时，电流表的示数变大。
导线不能交叉。
3.根据电路图连接实物图。
4.根据电路图,连接右图中的实物图.
5.根据图22中的电路图，用铅笔或钢笔代替导线，将如图23实物连接起来。
6.将图中所给元件组成一个电路，要求K1 控制L1，K2控制L2，元件不许移动．用笔画线将图乙的元件连接成甲图所示的电路.
7.某教师办公室里有三盏灯，由一个开关控制，其元件符号如图所示，请你将其连接成电路图．
8.小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，用一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮、顶灯不亮．他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状．试画出他错接的电路图．
9.试根据规定要求作图
（1）在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2并联，且都能发光．
（2）声控开关在接收到一定响度的声音时会自动闭合一段时间。
某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。
请按题意将图的电路连接完整。
10.如图所示，是家庭电路的一部分．请你按照安全用电原则在虚线框内分别填上电灯和开关的元件符号；并用笔画线代替导线，将准备接大功率用电器的插座接入家庭电路中．。
(全国通用)2018届中考物理专项练习： 探究电流与电压、电阻的关系专项练习
探究电流与电压、电阻的关系一、单选题(本大题共2小题，共4.0分)1. 如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω1A”．实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A. 20Ω和50ΩB. 40Ω和60Ω C. 20Ω和40Ω D. 20Ω和60Ω2. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象，下列说法中不正确的是（）A. 导体甲的电阻大于导体乙的电阻B. 在导体乙的两端加1V的电压时，通过导体乙的电流为0.1AC. 将导体甲、乙并连接到电压为3V的电源上时，通过导体的总电流为0.9AD. 将导体甲、乙串连接到电压为3V的电源上时，通过导体的总电流为0.2A二、填空题(本大题共3小题，共6.0分)3. 探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是______，理由是：______．4. 在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5伏），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请在答题卡的方框中画出实验电路图．（2）小欢按以下步骤进行实验：在电路中先接入5Ω定值电阻，闭合开关，…使电压表的示数为1.5伏，记下相应的电流值；分别换上10Ω、15Ω、20Ω的定值电阻继续实验，…，记下相应的电流值．为了保证该实验顺利进行，小欢应该选择的滑动变阻器的规格是______，不能选择另一个滑动变阻器的原因是______，滑动变阻器在该实验中的作用是______．5. 小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象．由图象可知，甲、乙两个电阻的大小关系是R甲______R乙（选填“大于”、“小于”或“等于”），当甲、乙两个电阻并联时的总电阻是______Ω．三、实验探究题(本大题共33小题，共198.0分)6. 探究“电流跟电压的关系”实验．（1）根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物连接成完整电路（要求滑动变阻器接入电路的阻值最大，连线不得交叉）甲乙丙三组同学正确完成了探究实验，并根据实验数据在图22坐标中画出了U-I图象．（2）分析U-I图象，可得出本实验结论______（3）进一步分析U-I图象，甲乙丙三组同学所画图线不同的原因是______．7. 某组同学在做“探究通过导体的电流与电压、电阻的关系”的实验，已知电源电压为3V保持不变．图甲把实物电路连接好．（1）首先探究“通过导体的电流跟导体两端电压的关系”，调节滑动变阻器，测出通过电阻R1的电流和对应的电压值如下表，请在图乙坐标上描点画出U-I图象，由此得出的实验结论是：______．U/ V 0.51.1.52.2.5I/ A 0.10.20.30.40.5（2）接着探究“通过导体的电流跟导体电阻的关系”．首先将5Ω的电阻接入电路，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；然后将5Ω的电阻改接成10Ω的电阻，他下一步的操作应该是：闭合开关，向______（选填“左”或“右”）端移动滑动变阻器的滑片P，直到电压表的示数为______V，并记下电流值；再改接20Ω的电阻，重复上述实验．在此实验中，滑动变阻器的作用是______．（3）在许多实验中都需要进行多次测量，其目的有以下两种：A．是为了从不同情况中找到普遍规律；B．是为了求平均值以减小误差．本实验中测量多组数据的目的是______（选填“A”或“B”）．8. 小霞和小刚用如图甲所示的电路进行“探究电流与电阻关系”的实验，可供选择的定值电阻的阻值分别为5Ω、10Ω、20Ω．（1）在检查电路连接时，小霞发现有一处连接错误，请你在图甲所示的电路中将连接错误的导线找出来并打上“×”，然后用笔画线代替导线，将它改正到正确的位置上（导线不允许交叉）．（2）闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端．（3）将阻值为5Ω的定值电阻接入电路时，电流表的示数为0.48A，电压表的示数如图乙所示，则电压表的示数为______V；在将5Ω电阻更换为10Ω电阻时，应将滑动变阻器的滑片向______（选填“A”或“B”）端方向移动．（4）通过实验，他们获得了下表所示的数据：实验次数 1 2 3电阻/Ω 5 10 20电流/A 0.48 0.24 0.12通过对表格中数据的分析，可以得出结论：在______一定时，通过导体的电流与导体的电阻成______比．（5）该实验采用的主要探究方法是______（选填“等效替代法”、“转换法”或“控制变量法”）；若小霞想利用该电路探究“电流与电压的关系”，则实验过程中应保持______不变．9. 某同学利用如图所示的电路“探究电流跟电阻的关系”实验时，电源电压为6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，实验电路图如图1，根据记录的数据绘制了如图2的图象．（1）在连接电路时，开关应处于______状态，滑动变阻器的滑片应处于______一端．（2）在实验中，用10Ω的电阻替换5Ω电阻继续进行实验时，滑动变阻器的滑片应向端滑动______（选填“左”或“右”），使电压表的示数为______V．（3）小华在实验时，闭合开关，发现电压表无示数，电流表有示数，则电路可能发生的故障是______．（4）为了完成整个实验的探究，实验中滑动变阻器的最大阻值不能小于______Ω．（5）根据实验数据，得出结论：______．10. 图甲为小红同学设计的“探究电流与电阻关系”的电路图（1）连接电路时开关应，并将滑动变阻器的滑片P移至最______（选填“左”或“右”）端．（2）当小红同学闭合开关后，发现电流表无示数，而电压表有示数且大小接近电源电压，则电路中出现的故障可能是______，若电流表有示数而电压表无示数，则电路中出现的故障可能是______（假设除定值电阻Rx可能发生故障外，其他元件完好）．（3）排除故障后，移动滑动变阻器滑片P，当电压表示数为2V时，记下电流表示数．当将原来5Ω的电阻换成10Ω的电阻后，电压表示数如图乙所示．要使电压表示数保持______V不变，应将滑动变阻器的滑片P向______（选填“左”或“右”）端移动．11. 小明在探究“电流大小与哪些因素有关”的实验中，（1）连接电路时，开关应______．请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整．（2）闭合开关前，图乙中滑动变阻器的滑片P应位于______（选填“A”或“B”）端，可以起到______的作用．（3）闭合开关后，发现电流表无示数，电压表有示数，故障的原因可能是：①______；②______．（写出两种）（4）排除故障后，小明通过实验得到数据如表（一）所示，其中第1次实验的电流表示数如图丙所示，为______A，根据表（一）的数据，可得出的结论是：______．表（一）实验序号 1 2 3电阻R/ΩR电压U/V 1.0 1.5 2.0电流I/A 0.15 0.20（5）小明继续探究电流与电阻的关系，将电阻R 先后更换为5Ω和15Ω的电阻进行实验，得到数据如表（二）所示．通过分析表（二）的数据，可知小明在操作过程中存在的错误是：______． 表（二） 实验序号 3 4 5 电阻R/Ω R 5 15 电压U/V 2.0 1.5 2.3 电流I/A0.200.300.1512. 如图甲所示是某实验小组探究“电流与电压、电阻关系”的电路图．使用的实验器材有：电压为6V 的电源，电流表、电压表各一个，开关一个，5Ω、10Ω、20Ω、40Ω的定值电阻各一个，规格为“40Ω，1A”的滑动变阻器一个，导线若干． 实验次数1 2 3电压U/V1.0 1.52.0 电流I/A 0.20.4表2实验次数1 2 3电阻R/Ω5 10 20电流I/A0.4 0.2 0.15（1）探究电流与电压的关系时，所测得的部分电流、电压值见表1．在第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为______A ．根据表1数据可得到结论：______（2）探究电流与电阻的关系时，所测得的几组电流、电压值如表2所示，①由于操怍不当，导致一组数据存在错误，请判断第______次实验的数据存在错误．产生错误的原因是______，正确的数据应该是______A ． ②纠正错误以后，该小组用40Ω的电阻替换20Ω的电阻进行了第4次实验，发现实验无法进行下去，为完成第4次实验，同学们提出了下列解决方案，其中正确的是______．A ．将电压表的量程换为0～15VB ．换成电压为12V 的电源C ．更换最大阻值大于或等于80Ω的滑动变阻器D ．可将定值电阻两端的电压调为1.5V ．13. 下面是小明和小华等同学进行的电学实验．（1）小明为了探究通过导体的电流跟电阻的关系，设计了如图甲所示的电路． ①请用笔画代替导线完成图甲电路的连接．②小明看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是______． ③如果小明连接电路时接入的电阻为5Ω，控制电阻两端的电压为2V ，那么将5Ω的电阻换成10Ω的电阻时，应将滑动变阻器的滑片向______端调节，使电压表示数为______V ；把10Ω的电阻换成20Ω的电阻，无论怎样调节滑片都无法使电压表示数调到控制值，说明她选择的滑动变阻器______．④更换器材后，重新实验，将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______比． 电压U/V 2 电阻R/Ω 51020 电流I/A 0.4 0.2 0.1（2）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率．①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因可能是______． ②排除故障，继续实验，如图乙所示是某次实验电流表的示数为______A 最后根据实验数据画出I-U 图象（如图丙）． ③通过分析I-U 图象，发现小灯泡的电阻随电压升高逐渐变大，其原因是______． （3）完成上述实验后，小明又重新设计了电路（如图丁），测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I 1．请完成实验步骤 （已知电源电压为U ）．①只闭合开关S 1，移动滑动变阻器R 2的滑片，使电流表示数为______．②只闭合开关S 2，保持滑动变阻器R 2的滑片位置不变，______ 使电流表示数为I 1；再将滑动变阻器R 2的滑片调到最左端，读出电流表的示数为I 2；此时R 1接入电路的电阻为______（用物理量的符号表示）．14. 为探究“电流与电压的关系”，小明同学设计了如图所示的实验．（1）连接电路时开关要______．接通电路前应将滑片置于图中滑动变阻器的______端． （2）根据实验数据画出如图乙所示的图象，则小明选择的电阻值为______Ω．（3）分析数据，可得结论为：电阻一定时，通过导体的电流与导体两端的电压成______．15. 小彬用图甲所示的实验器材探究“电流与电阻的关系”，电源电压恒为3V，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、40Ω的定值电阻各一个．（1）小哲帮小彬检查时发现连线不对，而且只要改接一根导线就可以了，请你把接错的那根导线找出来，打上“×”，再画线把它改到正确的位置上（导线不允许交叉）．（2）排除故障后，如果先用5Ω的电阻做实验，闭合开关调节滑动变阻器的滑片P，使电压表的示数达到某一值时，电流表的示数如图乙所示，此时电流为______A．（3）如果他们用5Ω的电阻做实验时，滑动变阻器的滑片刚好在上图所示位置，接下来把5Ω换成10Ω电阻后，为保持电压表的示数不变，应将滑动变阻器的滑片P向______端移动（选填“左”或“右”）．（4）再将10Ω定值电阻换成20Ω定值电阻重复以上步骤．实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与导体的电阻成______比．实验次数定值电阻Ω）电流表示数（A）1 52 10 0.183 20 0.09（5）小彬同学换用40Ω的定值电阻接着进行上述实验，请判断他能否顺利完成______，理由______．16. 如图是小明同学探究“电流与电压关系”的电路图。
2018届中考物理专项练习--欧姆定律及其应用(含答案、全国通用)-答案
2018届中考物理专项练习--欧姆定律及其应用（含答案、全国通用）【答案】1. D2. B3. B4. C5. C6. C7. C8. B9. D 10. B11. B 12. A 13. B14. 10；3.615. 9；1：216. 3；1.217. 10；0.2；4；0.9；3.618. 用电器总功率过大；57519. 滑动变阻器的最大阻值是10Ω；允许通过的最大电流是2A；2020. 60；3.6；4021. 乙；12V；30Ω；7.2V22. 6；5；1023. 40；0.124. 0.2；225. 0.24W26. 2：3；1：227. 0.2；30；3028. 0.2；6；1529. 0.2；2：1；0.630. 由3V减小到1V31. 解：（1）由P=UI=可得，灯泡的电阻：R L===18Ω，当滑片位于左端时，电路为L的简单电路，因U L=U=12V，灯泡正常发光，所以，此时灯泡的电功率P L=8W，当滑片P在右端时，变阻器连入阻值最大，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.5A，则小灯泡的电功率：P L=I2R L=（0.5A）2×18Ω=4.5W，所以小灯泡的功率变化范围为4.5W～8W；（2）当滑片位于左端时灯泡两端的电压和电源的电压相等，当滑片位于右端时，要使灯泡熄灭，此时应使灯泡短路，如下图所示：当滑动变阻器的滑片在最右端时，灯泡短路，所以灯泡两端电压为0，功率为0W，当滑动变阻器的滑片在最左端时，R与L并联，由并联电路特点知，此时灯泡两端电压U L=U=12V，所以灯泡正常工作，灯泡的电功率为8W，则功率变化范围是0～8W．答：（1）图甲电路中闭合开关后，小灯泡的功率变化范围为4.5W～8W；（2）所加的导线如上图所示，此电路小灯泡的功率变化范围为0～8W．32. 解：（1）将M、N短接且电流表恰好达到满偏时，由I=可得，电流表满偏时电路的总电阻：R总===15Ω，因串联电路中总电阻等于各分电阻之和，所以，可调电阻R的阻值：R=R总-r-R g=15Ω-1Ω-4Ω=10Ω；（2）保持R不变，当电流表指针指在20mA时，电路中的总电阻：R总′===75Ω，则在M、N间接入的电阻：R1=R总′-R总=75Ω-15Ω=60Ω．答：（1）将M、N短接，应把可调电阻R的阻值调为10Ω才能使电流表恰好达到满偏；（2）调至满偏后保持R不变，当电流表指针指在20mA时在M、N间接入的电阻为60Ω．33. 解：（1）电流表达到满偏时，电路中的电流：I最大=75mA=0.075A，根据欧姆定律可得，U电源=I最大×R总=0.075A×20Ω=1.5V（2）电阻表指示正中时，电流为I′=I最大=×0.075A=0.0375，根据欧姆定律可得，R总′==1=40Ω；则被测电阻R X=R总′-R总=40Ω-20Ω=20Ω；（3）由电流表的刻度可知：A处电流小，因为电压不变，电阻越大电流就变小，所以A处时接入的电阻是大的；故答案为：（1）电阻表内部干电池电压为1.5V；（2）该电阻表表盘的正中间位置（I最大的一半）应标注的示数是20Ω；（3）如图（乙）是电阻表的表盘，A处数值大．因为电压不变，电阻越大电流就变小，A处电流小，所以接入的电阻也就大了．34. 解：（1）当闭合开关S、S1、S2，滑动变阻器的滑片P移至b端时，两灯泡并联，∵并联电路中各支路两端的电压相等，且两灯泡均正常发光，∴电源的电压U=U L额=6V；（2）两灯都正常发光时，两灯泡的额定电流分别为：I1===0.5A，I2===1A；因为并联电路中，干路电流等于各支路电流之和，所以两灯都正常发光时电流表的示数：0.5A+1A=1.5A；（3）由P=可得，两灯泡的电阻分别为：R1===12Ω，R2===6Ω；当S、S2闭合、S1断开时，L2与滑动变阻器串联，电流表测电路中的电流，由欧姆定律可得，电路中的总电阻：R===20Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的电阻：R滑动=R-R1=20Ω-6Ω=14Ω；（4）当S、S1闭合、S2断开，滑片P在a端时，滑动变阻器与红灯串联，此时总电阻最大，电路中的电功率最小，P min===1.2W．答：（1）电源电压为6V；（2）两灯都正常发光时电流表的示数为1.5A；（3）滑动变阻器连入电路的电阻为14Ω；（4）该电路中最小电功率为1.2W．35. 解：（1）由图甲所示电路可知，工作电路是通路，加热器处于加热状态．（2）由图乙所示图象可知，温度为100摄氏度时，热敏电阻阻值为500欧姆，由I=可知，电源电压：U=I1（R0+R+R′）=0.04A×（50Ω+500Ω+350Ω）=36V，由图乙所示图象可知，当温度为50摄氏度时，热敏电阻阻值为900欧姆，此时，滑动变阻器阻值：R′=-R0-R=-50Ω-900Ω=50Ω；（3）由图乙所示图象可知，在50℃附近，热敏电阻的阻值随温度变化其变化量较大，热敏电阻阻值变化显著，更容易控制加热器的通断，因此获得最低温度为50℃的“恒温”，其温度波动范围更小．答：（1）如图甲所示状态，加热器处于加热状态；（2）应将R′的限值调为50欧姆；（3）使用该恒温箱，获得最低温度为50℃的“恒温”的温度波动范围更小，因为在50℃附近，热敏电阻阻值随温度变化显著．36. 解：（1）当断开开关S1和S3，闭合开关S2时，两电阻串联在电路中，则电源电压为：U=IR=0.2A×（20Ω+10Ω）=6V；当断开开关S1和S2，闭合开关S3时，电阻R1接入电路中，此时电流表的示数为：I1===0.3A；（2）当断开开关S2，闭合开关 S1、S3时，两电阻并联；通过电阻R1的电流为：I1===0.3A；通过R2的电流为：I2===0.6A；电流表示数为：I'=I1+I2=0.3A+0.6A=0.9A．答：（1）当断开开关S1和S2，闭合开关S3时，电流表的示数为0.3A．（2）当断开开关S2，闭合开关 S1、S3时，电流表的示数为0.9A．37. 解：由电路图可知，R1、R2并联，电流表A1测R1的电流，电流表A测干路上的电流；①由并联电路的电压特点可得：U1=U2=U=6V，则R2消耗的电功率：P2=U2I2=6V×0.3A=1.8W；②当R1连入电路的阻值为5欧时，通过R1的电流：I1===1.2A；因并联电路各支路独立工作、互不影响，则滑片移动时通过R2的电流仍为I2=0.3A不变，由并联电路的电流特点可得，电流表A的示数（干路电流）：I=I1+I2=1.2A+0.3A=1.5A；③因电流表A1测R1的电流，电流表A测干路上的电流，则由并联电路的电流特点可知，电流表A1的示数小于电流表A的示数，由题知，移动滑片P，两电流表示数的比值变为，即=，设此时通过R1的电流为I1′，此时干路上的电流为I′，则根据并联电路的电流特点可得：==1-=，则=，所以此时干路上的电流：I′=3I2=3×0.3A=0.9A，则此时通过R1的电流：I1′=I′-I2=0.9A-0.3A=0.6A；由欧姆定律可得，此时R1连入电路的阻值：R1′===10Ω．答：①R2消耗的电功率P2为1.8W；②当R1连入电路的阻值为5欧时，电流表A的示数I为1.5A；③移动滑片P，两电流表示数的比值变为2/3，此时R1连入电路的阻值为10Ω．38. 解：由电路图可知，两电阻串联．①由I=可得，R1两端的电压：U1=I1R1=0.2A×20Ω=4V；②因串联电路中各处的电流相等，所以，电路中的总电阻：R====60Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R-R1=60Ω-20Ω=40Ω．答：①R1两端的电压为4V；②电阻R2的阻值为40Ω．39. 解：由电路图可知，R1与R2并联．①因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流：I1===0.6A；②移动滑片P到某位置时，通过滑动变阻器R2的电流为1.4安，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=I1+I2=0.6A+1.4A=2A，电路消耗的总功率：P=UI=12V×2A=24W；③定值电阻R0替换电阻R1后，R0与R2并联，由滑动变阻器的铭牌可知允许通过的最大电流为2A，即a点的最大电流I2max=2A，因I2max=I min，即b点的最小电流为2A，当滑动变阻器接入电路中的电阻最大时，干路电流最小，则+=I min，即+=2A，解得：R0=15Ω．答：①通过电阻R1的电流为0.6A；②电路消耗的总功率为24W；③电阻R0的阻值为15Ω．40. 解：（1）当油箱装满汽油时，压敏电阻受到的压强：p=ρgh=0.7×103kg/m3×10N/kg×0.4m=2.8×103Pa，由p=可得，压敏电阻受到的压力：F=pS=2.8×103Pa×10×10-4m2=2.8N，由图乙可知，压敏电阻R阻值是10Ω，此时油量指示表的示数在最大值处，即电路中的电流I=0.6A，由I=可得，电路中的总电阻：R总===40Ω，因串联电路中总电阻等于各分电阻之和，所以，定值电阻R0阻值：R0=R总-R=40Ω-10Ω=30Ω；（2）当油箱内汽油用完时，压敏电阻上受到的压力为0，由图乙可知，此时压敏电阻的阻值R′=90Ω，则油量指示表的指针所对应的电流值：I′===0.2A；（3）10L汽油汽油完全燃烧释放的热量：Q=Vq=10×10-3m3×3.0×1010J/m3=3.0×108J，由η=×100%可得，汽油转化成汽车的有用功：W=Qη=3.0×108J×30%=9×107J，由v=可得，该车以90km/h的速度匀速行驶1h通过的路程：s=vt=90km/h×1h=90km=9×104m，由W=Fs可得，汽车的牵引力：F===1000N，因汽车做匀速直线运动时处于平衡状态，受到的阻力和牵引力是一对平衡力，所以，行驶过程中汽车受到的阻力f=F=1000N．答：（1）当油箱装满汽油时，压敏电阻R阻值是10Ω，定值电阻R0阻值是30Ω；（2）当油箱内汽油用完时，油量表的指针对应的电流值是0.2A；（3）汽车在这段时间行驶过程中受到的阻力是1000N．【解析】1.解：A、由图可知，灯泡L与变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；当滑片向右滑动时，其接入电路中的阻值变大，根据串联电路的分压特点可知，变阻器分得的电压变大，即电压表示数变大，由于电路中的总电阻变大，根据I=可知，电流变小，即电流表示数变小，故A错误；B、由图中信息可知，小灯泡的额定电流：I额===0.5A，即电路中的最大电流为I大=0.5A，则电路的最大总功率：P大=U总I大=18V×0.5A=9W≠10.8W，故B错误；C、由图可知，滑动变阻器接入电路的电阻越大时，电压表示数越大，由于电压表采用0-15V量程，所以可知当电压表示数为15V时，滑动变阻器接入电路中电阻最大，此时电路中电流最小，此时小灯泡两端电压：U小=U总-U大=18V-15V=3V；由P=可得，小灯泡的电阻：R灯===12Ω，小灯泡功率的最小值：P L小===0.75W；故C错误；D、由前面解答可知电路中的最大电流为0.5A，此时变阻器接入的电阻最小，由电阻的串联和欧姆定律可得：R滑小=R总-R灯=-R灯=-12Ω=36Ω-12Ω=24Ω；由前面解答可知，当电压表示数U大=15V时，变阻器接入电路的电阻最大，此时小灯泡两端电压：U小=U总-U大=18V-15V=3V；根据串联电路的分压特点可得：=，代入数据可得：=，解得R滑大=60Ω，即变阻器允许调节的范围为24Ω～60Ω，故D正确．故选D．（1）由电路可知，灯泡L与变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；当滑片向右滑动时，其接入电路中的阻值变大，根据串联电路的特点进行分析；（2）根据P=UI可知，在电压不变时，电流越大，则电功率越大，据此计算；（3）当滑动变阻器全部接入电路时，通过灯泡的电流最小，灯泡两端的电压最小，根据P=UI，此时其电功率最小，据此计算；（4）根据小灯泡的额定电流、电流表的量程和电压表的量程进行判断，再根据串联电路的特点进行计算．本题考查的知识点较大，包括串联电路的特点、欧姆定律的应用及电路分析等等，综合性强，难度较大．2.解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测变阻器R两端的电压，电流表测电路中的电流．因电源的电压不变，所以，滑片移动时，电压表V1的示数不变，故A错误；在变阻器滑片向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A的示数变小，故C错误；由电压表V1的示数不变、电流表A示数变小可知，则电压表V1与电流表A示数比值变大，故D错误；电路中的电流变小，由U=IR可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变小，灯泡变暗，因串联电路中总电压等于各分电压之和，所以，变阻器R两端的电压变大，即电压表V2的示数变大，故B正确．故选B．由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1的示数变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，进一步可知电压表V1与电流表A示数比值变化，根据欧姆定律可知灯泡两端的电压变化，根据P=UI 可知灯泡实际功率的变化，进一步可知灯泡亮暗的变化，根据串联电路的电压特点可知R两端的电压变化．本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键．3.解：（1）由于电压表量程为“0～15V”，则当U R=15V时，I R ===0.75A．此时电流小于滑动变阻器的最大电流1A，所以电路中的最大电流为I max=I R =0.75A，故A错误．根据串联电路的电压特点可知：U滑min=U-U R=20V-15V=5V，===Ω；故D错误；根据欧姆定律得：R滑min（2）当滑动变阻器全部连入电路时，则根据电阻的串联特点得：R=R+R滑=20Ω+30Ω=50Ω，总max所以，I min===0.4A，根据欧姆定律得：电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V，故C错误．电路消耗的最小功率P min=UI min=20V×0.4A=8W，故B正确．故选B．（1）因为电压表量程为“0～15V”，所以R两端电压最大是15V；求出此时电路中的电流，再与滑动变阻器的最大电流1A比较，得出电路中的最大电流，根据串联电路的特点和欧姆定律求滑动变阻器的最小阻值，根据根据P=UI求功率；（2）根据滑动变阻器的最大阻值，利用串联电路的特点和欧姆定律求出电路的最小电流和R两端的最小电压．本题考查了串联电路的特点和欧姆定律的计算，关键是公式和规律的灵活应用，难点是电路中最大电流的确定，解题时要注意滑动变阻器允许通过的最大电流．4.解：（1）由P=UI可得，两灯泡的额定电流分别为：I1===3A，I2===2A，由I=可得，两灯泡的电阻分别为：R1===4Ω，R2===4Ω；（2）因串联电路中各处的电流相等，且其中一只灯泡正常发光，另一只灯泡没有达到额定功率，所以，两灯泡串联时，电路中的电流I=I2=2A，故B错误；因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I（R1+R2）=2A×（4Ω+4Ω）=16V，故A错误；两灯泡的总功率：P=UI=16V×2A=32W，故C正确；由U=IR知两电灯泡的实际电压相等，故D错误．故选C．（1）知道灯泡的额定电压和额定功率，根据I=求出灯泡的额定电流，根据欧姆定律求出两灯泡的电阻；（2）两灯泡串联时电流相等，正常发光的是额定电流较小的灯泡，根据串联电路的电阻特点和欧姆定律求出电源的电压，根据P=UI求出两灯泡的总功率，根据U=IR比较灯泡两端实际电压的大小．本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，要注意两灯泡串联时能正常发光的为额定电流较小的．5.解：（1）由电路图可知，S闭合，S1、S2断开时，R1和R2串联，灯泡L断路不发光，且电路中的电阻最大，由公式P=UI=可知，此时电路中的电功率最小，为保温状态，所以是白天，故A正确；因串联电路中各处的电流相等，且R1：R2=1：2，所以，由在相同时间内R1和R2产生的热量之比：===，故C错误；（2）由电路图可知，开关S、S1、S2同时闭合时，R2短路，R1和L并联，灯泡L发光，且电路中的电阻最小，由公式P=UI=可知，此时电路中的电功率最大，为加热状态，所以是晚上，故B正确；因并联电路中各支路两端的电压相等，且R1：R L=1：2，所以，通过R1和L的电流之比：===，即I L=I1，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′=I1+I L=I1+I1=I1=6A，解得：I1=4A，则R1的实际功率：P1=UI1=220V×4A=880W，故D正确．故选C．（1）由电路图可知，S闭合，S1、S2断开时，R1和R2串联，灯泡L断路不发光，且电路中的电阻最大，根据P=UI=可知此时电路中的电功率最小，从而判断用电状态，根据串联电路的电流特点和Q=I2Rt求出在相同时间内R1和R2产生的热量之比；（2）由电路图可知，开关S、S1、S2同时闭合时，R2短路，R1和L并联，灯泡L发光，且电路中的电阻最小，根据P=UI=可知此时电路中的电功率最大，从而判断用电状态，根据并联电路的电压特点和欧姆定律求出通过R1和L的电流之比，根据并联电路的电流特点求出通过R1的电流，根据P=UI求出R1的实际功率．本题考查了串并联电路的特点和欧姆定律、电功率公式以及焦耳定律的应用，分清电路的连接方式以及对于的状态是关键．6.解：由电路图可知，灯泡L2与滑动变阻器串联后再与灯泡L1并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，且电源电压保持不变，所以，滑片移动时，通过灯泡L1的电流和实际功率不变，则L1的亮暗不变，故AD错误；滑动变阻器的滑片P由a向b滑动的过程中，接入电路中的电阻逐渐变小，该支路的总电阻变小，由I=可知，滑动变阻器支路的电流逐渐变大，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L2的实际功率变大，L2逐渐变亮，故B错误；因并联电路中干路电流等于各支路电流之和，所以，干路电流逐渐变大，即电流表的示数逐渐变大，故C正确．故选C．由电路图可知，灯泡L2与滑动变阻器串联后再与灯泡L1并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过灯泡L1的电流和实际功率不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据P=UI=I2R可知L2实际功率的变化，进一步判断其亮暗的变化，根据并联电路的电流特点可知干路电流的变化．本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小．7.解：（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，由乙图可知，电路中的最大电流I大=1.6A，由I=可得，电源电压：U=I大R0=1.6A×R0，当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由乙图可知，电路中的最小电流I最小=0.2A，R两端的电压U R=14V，则滑动变阻器的最大阻值：R===70Ω，故D正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U=I最小R0+U R=0.2A×R0+14V，因电源的电压不变，所以，1.6A×R0=0.2A×R0+14V，解得：R0=10Ω，故A正确；电源的电压U=I大R0=1.6A×10Ω=16V；（2）电路的最大总功率是：P最大=UI最大=16V×1.6A=25.6W，故B正确；R0的最小功率：P最小=I最小2R0=（0.2A）2×10Ω=0.4W，故C错误．故选C．（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，根据乙图读出此时的电流，根据欧姆定律表示出电源的电压；当滑动变阻器接入电路的电阻最大时，电路中的电流最小，根据图象读出此时电路中的电流和R两端的最大电压，根据欧姆定律求出滑动变阻器的最大阻值，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压；（2）根据电阻的串联和欧姆定律表示出电路中的电流，根据P=UI求出电路最大的总电功率，进一步得出R0的阻值消耗电功率的最小值．本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是滑动变阻器最大电功率的判断，有一定的难度．8.解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压；当滑片在b端时，R1和最大电阻的R2的串联，根据串联电路电阻特点求出电路总电阻，根据欧姆定律求出电路中电流，求出R1两端的电压，即可选出答案．本题考查了串联电路电阻特点和欧姆定律的计算，解决本题的关键是滑动变阻器的滑片移动过程电路的分析．9.解：（1）因电源的电压不变，所以无论怎么移动滑动变阻器的滑片P，电压表的示数不变；（2）滑片P向右移动过程中，滑动变阻器接入电路的电阻变小，由欧姆定律可知，通过滑动变阻器的电流变大；因为并联电路两端电压不变，而定值电阻R1的阻值不变，所以根据欧姆定律可知通过R1的电流不变；又因为并联电路干路电流等于各支路电流之和，所以干路中的电流变大，即电流表A的示数变大；反之，滑片P向左移动时，电流表A的示数变小．故选D．由电路图可知，R1和R2并联，电流表A测干路电流，电压表测电源的电压；（1）根据电源的电压不变可知电压表的示数不变；（2）根据滑片P的移动判断接入电路电阻的变化，再根据欧姆定律和并联电路电流规律可知电路中电流的变化．本题考查了滑动变阻器对电流表和电压表的影响，解决此类问题要判断滑动变阻器在电路中电阻的变化，再利用并联电路的特点和欧姆定律来判断电压和电流的变化．10.解：由电路图可知，滑动变阻器和定值电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P向左移动的过程中，接入电路中的电阻增大，电路中的总电阻增大，由I=可知，电路中的电流减小，即电流表的示数减小，故AC错误；由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压增大，即电压表的示数增大，故B正确、D错误．故选B．由电路图可知，滑动变阻器和定值电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知电压表示数的变化．本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，要注意电压表不测带电源用电器两端的电压．11.解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I===，则P1=I2R1=（）2R1=．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′==16P1；∵I=，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；′=+=+=×16P1=P1．电路消耗的总功率P总故选B．（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P=求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P=求出R2消耗的电功率，进一步得出两电阻消耗的总功率．本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的应用，关键是根据串联时两电阻消耗的功率得出电阻关系和表示出电阻R1消耗的电功率．12.解：两灯泡的额定电压相等，L2的额定功率比L1的额定功率大，则由P=可知，更换灯泡后的电阻变小，电路中的总电阻变小，由I=得：电路中的电流变大，此时滑动变阻器的阻值不变，则变阻器两端的电压变大，由于串联电路中总电压等于各分电压之和，所以，此时灯泡L2分得的电压小于6V，使灯泡正常发光，应使灯泡两端的电压再达到6V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向a端移动．故选A．根据P=比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．本题考查了电路的动态分析，涉及到串联电路的特点和电功率公式、欧姆定律、滑动变阻器的正确使用，判断好更换电阻后灯泡两端的电压变化是关键．13.解：AB、并联电路总电阻的倒数等于各并联电阻的倒数之和，电阻并联后总电阻的阻值比任何一个分电阻的阻值都小，故A 错误、B正确；CD、并联电路中电压相等，电阻越大，根据欧姆定律可知通过它的电流就越小，由于R1＞R2，所以，通过R1的电流小于通过R2的电流，故CD错误．故选B．（1）并联电路总电阻的倒数等于各并联电阻的倒数之和．（2）并联电路中电压相等，电阻越大，通过它的电流就越小．本题考查并联电路的特点和欧姆定律的应用，知道并联总电阻的倒数等于各并联电阻的倒数之和．14.解：（1）由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流．由图乙可知，滑动变阻器接入电路中的阻值R2=20Ω时，电路中的电流I1=0.4A，因串联电路中总电阻等于各分电阻之和，由I=可得，电源的电压：U=I1（R1+R2）=0.4A×（R1+20Ω），由图丙可知，滑动变阻器接入电路中的电阻R2′=30Ω时，电压表的示数U1=3V，因串联电路中各处的电流相等，所以电路中的电流：I2==，电源的电压：U=I2（R1+R2′）=×（R1+30Ω），电源的电压不变，所以：0.4A×（R1+20Ω）=×（R1+30Ω），整理可得：0.4R12+5Ω×R1-90Ω=0，解得：R1=10Ω，R1=-22.5Ω舍去，电源的电压：U=I1（R1+R2）=0.4A×（10Ω+20Ω）=12V；（2）由串联电路特点和欧姆定律可知，电路电流：I==，由P=I2R，滑动变阻器消耗的电功率：P2=I2R2=（）2R2=×R2，当R2=10Ω时，P2有最大值，P2最大=×10Ω=3.6W．故答案为：10；3.6．（1）由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流．由图乙可知，滑动变阻器接入电路中的阻值为20Ω时电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压；根据图丙可知滑动变阻器接入电路中的电阻为30Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出方程，解方程求出R0的阻值和电源的电压．（2）由串联电路特点、欧姆定律以及P=I2R计算滑动变阻器消耗的最大功率．本题考查了串联电路的特点和欧姆定律的应用，从图象中获取滑动变阻器接入电路中的电阻与对应的电流、电压表的示数是关键．15.解：由P=UI可得，两灯泡的额定电流分别为：I1===1A，I2===0.5A，由I=可得，两灯泡的电阻分别为：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 电路图及元件符号 一、单选题(本大题共7小题，共14.0分)
1. 如图所示电路，当开关S闭合时，若三个电阻R1、R2、R3串联，则图中〇里两块电表应为（ ） A. ①是电流表、②是电压表 B. ①②都是电压表 C. ①是电压表、②是电流表 D. ①②都是电流表 2. 如图所示，灯L1和L2是两只相同的灯泡，a、b是电流表或电压表． 闭合开关S后，两灯都能发光，则下列判断正确的是（ ） A. a、b均为电流表 B. a、b均为电压表 C. a为电流表，b为电压表 D. a为电压表，b为电流表
3. 如图所示的电路，当开关S闭合后（ ） A. 若甲表是电流表，乙表是电流表，则电阻R1、R2串联 B. 若甲表是电压表，乙表是电流表，则电阻R1、R2并联 C. 若甲表是电压表，乙表是电压表，则电阻R1、R2串联 D. 若甲表是电流表，乙表是电压表，则电阻R1、R2并联
4. 图中，表1，表2是两只电表，表1、表2应分别是（ ） A. 电流表、电压表 B. 电流表、电流表 C. 电压表、电压表 D. 电压表、电流表 5. 如图所示四幅电路图中，正确的是（ ）
A. B. C. D. 6. 在右边电路图中，电路正常工作，则a、b对应的是（ ） A. a、b都是电流表 B. a、b都是电压表 C. a是电流表，b是电压表 D. a是电压表，b是电流表 7. 用电压表测灯L1的电压，正确的电路图是（ ）
A. B. C. D.
二、多选题(本大题共1小题，共3.0分) 8. 如图所示电路中有两个小灯泡，请在图中圆圈内分别填入及或的符号，要求开关S闭合时两灯均能发光，且两电表的示数均不为零． 九年级一班的同学们有以下几种填法．其中正确的是（ ）
A. 1是，2是，3是 B. 1是，2是，3是 C. 1是，2是，3是 D. 1是，2是，3是 2
三、填空题(本大题共2小题，共4.0分) 9. 请画出下列电路元件的电路图号：电动机______；交叉相连导线______． 10. 如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，a应为 ______ 表，b处为 ______ 表，c处为 ______ 表．
四、作图题(本大题共26小题，共130.0分) 11. 在图所示的电路A、B、C三处缺口处分别填上电池组、灯泡及电铃的符号．要求：当前门来人闭合开关时，电铃响、灯亮；当后门来人闭合开关时，电铃响而灯不亮． 12. 如图所示，在电路的O里填上适当的电表符号，要求：使两灯L1、L2并联． 13. 在图中的○内标出电流表或电压表，使图中两灯都能正常发
光． 14. 在图所示的电路中，电源、电流表、电压表三个元件符号中选出两个，分别填进电路的空缺处．要求：灯泡L1
和L2串联．
15. 在图中的○里填上适当的电表符号，使之成为正确的电路图． 16. 在图所示电路中的A、B两点间和C、D两点间画上变阻器或电阻的元件符号，要求：合上电路中电键S后，向左移动滑片P时，电流表A1示数不变、电流表A2示数变小． 17. 在如图所示的电路的O里填上适当的电表符号，使电阻R1与R2并
联． 18. 根据图中的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，填入电路的空缺处．要求：①闭合开关，两灯都能发光；②两灯并联连接． 19. 在图中，请根据标出的电流方向将电池、电流表、电压表三个原件符号填入电路的空缺处，填入后要求： （1）小灯泡L1和L2串联； （2）电压表测通过L2两端的电压． 20. （1）在图甲所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L1和L2串联． （2）在图乙所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示变小． 21. 如图所示，灯L1与L2并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求． 22. 在如图中，根据标出的电流方向，把电源、电流表和二极管三个元件符号填入电路空缺处．填入后要求：当电键S闭合时，灯泡L1和L2并联且能发光，电流表测量L2电流．（二极管在电路中可看作导线） 23. 如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符
号． 24. 在图中，将电源、电流表、电压表三个元件符号填入电路空缺处．要求电键S闭合后：电流方向如图所示；电压表测小灯L 两端电压． 25. （1）如图甲，杠杆在力F1、F2的作用下处于静止状态，L1是力F1的力臂，请在图中作出F2的力臂L2和力F1
的示意图．
（2）根据图乙所示的电流方向，将电池组和电铃符号填入电路空缺处，使电路完整且正确． （3）在图丙所示的电路中，请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接．要求：闭合开关S后，不移动变阻器滑片P的位
置，使得电流表的示数最小． 3
26. 在如图所示电路中的圆圈内填入电压表，电流表，小灯泡，使电压表测小灯泡两端的电压． 27. 请在如图中根据标出的电流方向，把电池组、电流表两个元件符号分别填入电路的空缺处．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接；③标出通过L1的电流方向．
28. 请在电路图中的圆圈内填上“V”或“A”，使灯泡都能发光． 29. 请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联起来． 30. （1）如图1所示电路中○里填上适当的电表符号，使之成为正确的电路
图． （2）根据电路图2甲，连接图2乙中的实物．
31. 按照要求作图： （1）在图1中的○里填上适当的电表符号，使之成为正确的电路图． （2）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭．请在图2中用笔画线连接好符合上述特点的电冰箱工作电路图．
32. 在如图所示电路的○里填上适当的电表符号，使之成为正确的电路． 33. 按照题目要求作图． （1）用一杠杆提重物，如图甲所示，请画出图中为F的力臂． （2）图乙为某电路的实物图，请在虚线框内画出这个电路的电路图． （3）将电源、电流表、电压表三个元件符号填入图丙电路空缺处，要求S闭合后电流方向如图所示，且电压表测电阻R两端电
压． 34. 在图中，由电流方向填入电池和电流表的符号，使电路成为并联电路． 35. 学校某办公室有两盏照明日光灯，由一个开关控制，请用实线画出正确的线路图． 36. 在如图中，根据标出的电流方向，把电源、电流表和二极管三个元件符号填入电路空缺处．填入后要求：当电键S闭合时，灯泡L1和L2并联且能发光，电流表测量L2电流．（二极管在电路中可看作导线）
五、计算题(本大题共4小题，共32.0分) 37. 如图所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表，并标出电表的正、负接线柱． 38. 如图所示，在圆圈内填上表示电流表A或电压表V的字母，使开关S闭合后，电灯L能发光，并标出电压表、电流表的“+”、“-”接线柱． 4
39. 在如图中，粗线框表示的密封盒内有两个电阻组成的电路，盒内引出三根线a，b，c，某同学用如图所示的电路探究盒内电路结构和电阻值．当开关S与C连接时电流表示数为0.48A，电压表示数为6V：当开关S与D连接时电流表示数不变，电压表示数为2.4V；请在图示的密封盒内画出两个电阻的连接图．并标出相应两个电阻的阻值． 40. 将电压表和电流表的符号填入如图所示的电路中的圆圈内．要求：开关S闭合后，小灯泡L1和L2并联，且都能发光．
2018届中考物理专项练习--电路图及元件符号（含答案、全国通用） 【答案】 1. B 2. C 3. B 4. D 5. C 6. C 7. D 8. BC
9. ； 10. 电压；电压；电流 11. 解：由题意可知，电路是并联的，两支路任何一个闭合电铃都会响，说明电铃在干路中，后门来人闭合开关，电铃响而灯不亮，说明后门开关控制电路、不能控制灯泡；由此可判断出A处为电铃，B处为电池，C处为灯泡（电池与电铃的位置可互换）．如图所示：
12. 解：要使两灯并联，从电源正极流出的电流应分别流入灯泡L1、L2，流过两灯泡中的电流应汇合共同流回负极，故与正极相连○里是电流表，中间○里是电压表，上边的○里是电流表，见下图： 13. 解：由图知：闭合开关，要使两只灯泡正常发光，电流必须从电源正极出发，经过开关再经过下边的表才能通过灯泡L2，所以两只灯
泡串联，故下边的表为电流表，上边的表为电压表．电路连接关系如下： 14. 解：电源是必不可少的，可先将其确定． 根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电源，且正极朝上． 右边应选择电压表可以测L2的电压，如果右边选择电流表则会将L2短路，所以应选电压表．如下图所示：
15. 解：由电路图可知，右上侧的圈串联在干路中，一定是电流表，下面的两个圈分别与一个用电器并联，所以为电压表．故如下图所示． 16. 解：由图可知，变阻器和电阻并联，合上电路中电键S后，向左移动滑片P时，电流表A1示数不变，则A、B两点间为定值电阻； 合上电路中电键S后，向左移动滑片P时，电阻增大，由欧姆定律可知，电流表A2示数变小，则C、D两点间是变阻器，如图所
示．
