【工程表格模板】立式水轮发电机转子安装单元工程质量评定表填表说明
冲击式水轮机转轮安装单元工程质量评定表填表说明
表3.18填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：
1.单元工程划分：以一台机组的转轮安装为一个单元工程。
2.单元工程量：填写本单元喷嘴及接力器安装量t。
3.各项目检验方法如下：
4. 实测值填写实际测量值。
项次3允许偏差为符合设计要求。
将设计具体要求填在栏内，并用括号“（）”标出。
5. 合格项目数，指达到合格及以上质量标准的项目个数。
6. 单元工程质量标准：
合格：主要检查项目全部符合规定，一般检查项目实测点有90%及以上符合规定。
其余虽有微小出入，但不影响使用。
优良：检查项目全部符合合格标准，并有50%及以上检查项目达到优良标准（其中主要检查项目必须优良）。
灯泡式水轮发电机主要部件组装单元工程质量评定表填表说明

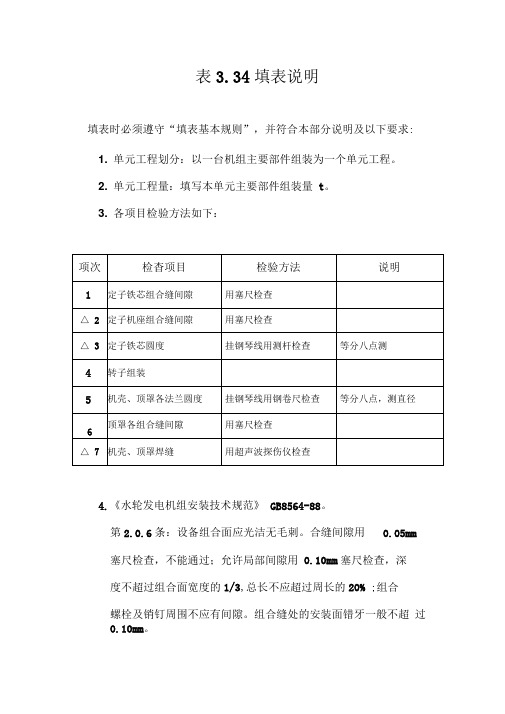

表3.34填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求:
1. 单元工程划分：以一台机组主要部件组装为一个单元工程。
2. 单元工程量：填写本单元主要部件组装量t。
3. 各项目检验方法如下：
4.《水轮发电机组安装技术规范》GB8564-88。
第2.0.6条：设备组合面应光洁无毛刺。
合缝间隙用0.05mm 塞尺检查，不能通过；允许局部间隙用0.10mm塞尺检查，深
度不超过组合面宽度的1/3,总长不应超过周长的20% ;组合
螺栓及销钉周围不应有间隙。
组合缝处的安装面错牙一般不超过
0.10mm。
5. 设计值按设计图填写，并将设计值用括号“ （）”标出。
实测
值填写实际测量值。
6. 合格项目数，指达到合格及以上质量标准的项目个数。
7. 单元工程质量标准：
合格：主要检查项目全部符合规定，一般检查项目实测点有90% 及以上符合规定。
其余虽有微小出入，但不影响使用。
优良：检查项目全部符合合格标准，并有50% 及以上检查项目达到优良标准（其中主要检查项目必须优良）。
表3.31水轮机发电机电气部分检查和试验单元工程质量评定表
9 阻尼环接头检查
用 0.05mm 塞尺检查，塞入深度不超过 5mm
10 发电机测温装置
布置正确，温度计应经校验，温度计测温 开关号与所测部位标号一致
11
定子线圈测温端
检查项目
质量标准
检验记录
结 论
12 励磁机电刷检测
电刷在刷握内滑动灵活，刷握与整流子表 面应有 2~3mm 间隙。各组刷握间距差应小 于 1.5mm
V。
20 20.1
相互比较无显著差别
永器 磁飞
20.2
测量绕组的直流电阻 检查相位
相位正确
发摆 电电
20.3
测量绕组的绝缘电阻 交流耐压试验
绝缘电阻值不作规定
机动
和机 20.4
0.8（2U+1000）但不得低于 1000V
调试
速验
注：U—永磁机额定电压
V。
检验结果
评
定
共检验 意
项，合格 见
项，其中优良 项，优良率 % 单元工程质量等级
（2）焊接头无气孔、夹渣、表面光洁。 其直流电阻值一般不大于同长度母线的 阻值
（1）接头错位不超过接头宽度的 10%
（2）焊接接头焊接饱满，外观光洁
8
发电机转子磁极接头 联接
（3）螺栓连接接头接触紧密，用 0.05mm 塞尺检查，塞入深度不超过 5mm
（4）接头绝缘包扎符合设计要求，接头 与接地导体之间距离大于 10mm
25
30
40
45
50
项 次
检查项目
质量标准
检验记录
结 论
（1）支持环圆度及高度应符合设计要求
6
定子支持环连接与包 （2）焊接接头用非磁性材料，焊后表面

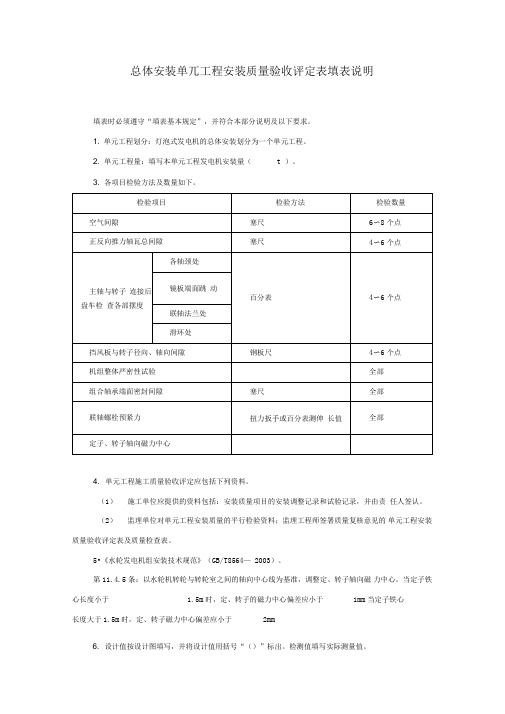

总体安装单元工程安装质量验收评定表填表说明
总体安装单兀工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1. 单元工程划分：灯泡式发电机的总体安装划分为一个单元工程。
2. 单元工程量：填写本单元工程发电机安装量（t ）。
3. 各项目检验方法及数量如下。
4. 单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提供的资料包括：安装质量项目的安装调整记录和试验记录，并由责任人签认。
（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5•《水轮发电机组安装技术规范》（GB/T8564—2003）。
第11.4.5条：以水轮机转轮与转轮室之间的轴向中心线为基准，调整定、转子轴向磁力中心。
当定子铁心长度小于 1.5m时，定、转子的磁力中心偏差应小于1mm当定子铁心长度大于1.5m时，定、转子磁力中心偏差应小于2mm6. 设计值按设计图填写，并将设计值用括号“（）”标出。
检测值填写实际测量值。
7. 单元工程安装质量检验项目质量标准。
（1）合格等级标准。
1）主控项目检测点应100%符合合格标准。
2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。
（2）优良等级标准。
在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
8. 单元工程安装质量评定分为合格和优良两个等级，其标准如下。
（1）合格等级标准。
1）检验项目应符合SL636—2012第3.2.5 条1款的要求。
2）主要部件的调试及操作试验应符合SL636—2012 和相关专业标准的规定。
3）各项报验资料应符合SL636—2012 的要求。
（2）优良等级标准。
在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。

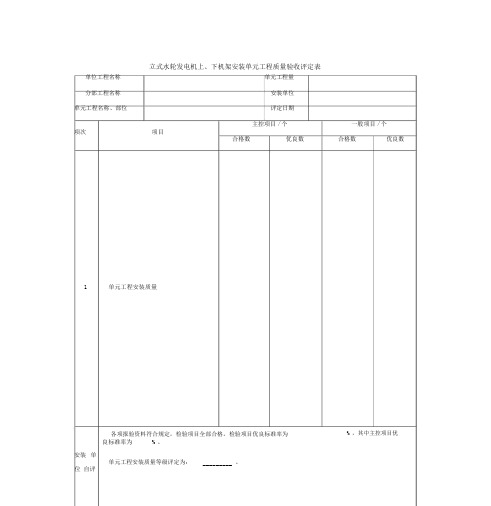

立式水轮发电机上、下机架安装单元工程质量验收评定表.docx
立式水轮发电机上、下机架安装单元工程质量验收评定表
单位工程名称单元工程量
分部工程名称安装单位
单元工程名称、部位评定日期
主控项目 / 个一般项目 / 个
项次项目
合格数
优良数合格数优良数1单元工程安装质量
%，其中主控项目优各项报验资料符合规定，检验项目全部合格。
检验项目优良标准率为
良标准率为%。
安装单
单元工程安装质量等级评定为：_________。
位自评
意见
（签字，加盖公章）年月日
___ %，其中主控项目优各项报验资料符合规定，检验项目全部合格。
检验项目优良标准率为
良标准率为%。
监理单
单元工程安装质量等级评定为：_________。
位复核
意见
（签字，加盖公章）年月日。

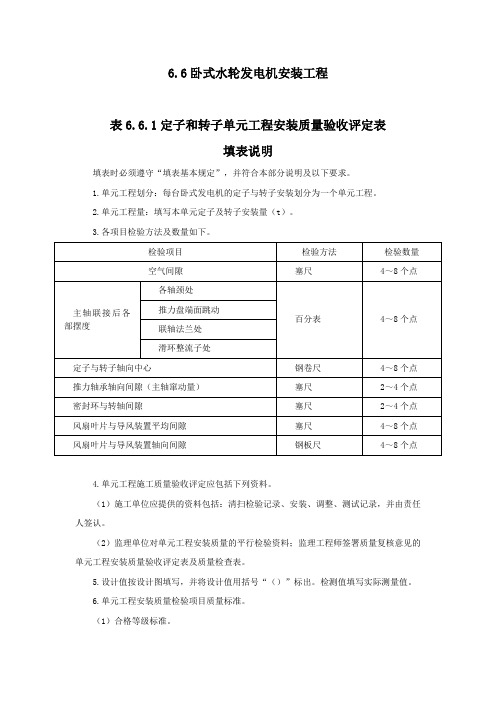

定子和转子单元工程安装质量验收评定表
6.6卧式水轮发电机安装工程表6.6.1定子和转子单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1.单元工程划分：每台卧式发电机的定子与转子安装划分为一个单元工程。
2.单元工程量：填写本单元定子及转子安装量（t）。
3.各项目检验方法及数量如下。
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提供的资料包括：清扫检验记录、安装、调整、测试记录，并由责任人签认。
（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.设计值按设计图填写，并将设计值用括号“（）”标出。
检测值填写实际测量值。
6.单元工程安装质量检验项目质量标准。
（1）合格等级标准。
1）主控项目检测点应100%符合合格标准。
—船顶日烚涮占命90%及以上符合会格标准，其余虽有微小偏差，但不影响使用。
（2）优良等级标准。
在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
7.单元工程安装质量评定分为合格和优良两个等级，其标准如下。
（1）合格等级标准。
1）检验项目应符合SL636—2012第3.2.5条1款的要求。
2）主要部件的调试及操作试验应符合SL636—2012和相关专业标准的规定。
3）各项报验资料应符合SL636—2012的要求。
（2）优良等级标准。
在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
水利水电工程表6.6.1 定子和转子单元工程安装质量验收评定表水利水电工程表6.6.1.1 定子和转子单元工程安装质量检查表编号：日期：水利水电工程表6.6.1.2 定子和转子单元工程主要部件调试及操作试验质量检查表编号：日期：。
【工程常用表格】立式反击式水轮机蜗壳安装单元工程质量评定表(例表)
立式反击式水轮机蜗壳安装
表3.3 单位工程名称 分部工程名称 单元工程名称、部位 项 次 1 2 3 检查项目 △直管段中心与Y轴线 距离 △直管段中心高程（设 计△16.7m） 最远点高程（设计△ 16.7m）
单元工程质量评定表
发电厂房工程 1#水轮发电机组安装 蜗壳安装 允许偏差（mm） 合格 ±0.003D （D=4200mm） ±5 ±15 优良 ±0.002D （D=4200mm） ±4 ±12 单元工程量 施工单位 检验日期 17.5t XXX水电安装公司 1994年6月26日） 设计值：4085.0 实测值：4078.5 △16.705m △16.714m；△16.710m； △16.705m；△16.695m； X：3104.0 Y：1245.0 4.5 5597；5107；4381；3634 Ⅲ级一次合格率75.2% Ⅱ级一次合格率87.3% Ⅱ级一次合格率91.4% Ⅰ级一次合格率86.5%
合格
测 量 人
钟志良 刘小青
施工 单位
李永锋
建设 （监理） 单位
杨潮
定位节管口与基准线 4 （设计X：3100，Y： 1250） 5 定位节管口倾斜值 6 最远点半径 环缝 纵缝与蝶形 边 环缝 纵缝与蝶形 边
±5 5 ±0.004R R=5610 Ⅲ级 Ⅱ级 Ⅱ级 Ⅰ级
±4 4 ±0.003R Ⅲ级一次合格率 80%以上 Ⅱ级一次合格率 80%以上 Ⅱ级一次合格率 85%以上 Ⅰ级一次合格率 85%以上
合格 合格 优良 合格 优良 优良 优良
△焊缝射 7 线探伤
△焊缝超 8 声波探伤
检验结果 评
共检验 8 项，合格 8 项，其中优良 4 项，优良率 50.0 % 定 意 见 单元工程质量等级
主要部件单元工程安装质量验收评定表填表说明
主要部件单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1.单元工程划分：灯泡式发电机的主要部件安装划分为一个单元工程。
2.单元工程量：填写本单元主要部件安装量（t）。
3.各项目检验方法及数量如下。
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提供的资料包括：清扫检验记录，焊缝质量检验记录，安装、调整、测试记录等，并应由责任人签认。
（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.《水轮发电机组安装技术规范》（GB8564—2003）。
第4.7条：设备组合面应光洁无毛刺。
合缝间隙用0.05mm塞尺检查，不能通过；允许有局部间隙，用0.10mm塞尺检查，深度不应超过组合面宽度的1/3，总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。
组合缝处安装面错牙一般不超过0.10mm。
6.设计值按设计图填写，并将设计值用括号“（）”标出。
检测值填写实际测量值。
7.单元工程安装质量检验项目质量标准。
（1）合格等级标准。
1）主控项目检测点应100%符合合格标准。
2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。
（2）优良等级标准。
在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
8.单元工程安装质量评定分为合格和优良两个等级，其标准如下。
（1）合格等级标准。
1）检验项目应符合SL636—2012第3.2.5条1款的要求。
2）主要部件的调试及操作试验应符合SL636—2012和相关专业标准的规定。
3）各项报验资料应符合SL636—2012的要求。
（2）优良等级标准。
在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
【工程表格模板】灯泡贯流式水轮机座环安装单元工程质量评定表填表说明
表3.12填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：1.单元工程划分：以一台水轮机的座环安装为一个单元工程。
本
单元是主要单元工程。
2.单元工程量：填写本单元座环安装量t。
3.各项目的检验方法如下：
4.允许偏差：按转轮直径划分，填表时，在相应转轮直径处加“√”
标明。
5.设计值按设计图填写，并将设计值用括号“（）”标出。
实测值
填写实际测量值。
6.合格项目数，指达到合格及以上质量标准的项目个数。
7.单元工程质量标准：
合格：主要检查项目全部符合规定，一般检查项目实测点有90%及以上符合规定。
其余虽有微小出入，但不影响使用。
优良：检查项目全部符合合格标准，并有50%及以上检查项目达到优良标准（其中主要检查项目必须优良）。
水利水电单元工程施工质量验收评定表新版表格填写示范及说明下三
金结、主机、辅机单元工程施工质量验收评定表及填表说明2016年6月填表基本规定《水利水电工程单元工程施工质量验收评定表及填表说明》（以下简称《质评表》）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。
工程竣工验收后，《质评表》作为档案资料长期保存。
1．单元工程施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关工程施工标准及相关规定的基础上进行。
2．单元（工序）工程完工后，在规定时间内按现场检验结果及时、客观、真实地填写《质评表》。
3．现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL 631~SL 639和相关规定。
4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。
验收评定表一式四份，签字、复印后盖章；备查资料一式二份。
手签一份（原件）单独装订。
单元和工序质评表加盖工程项目经理部章和工程监理部章。
5．验收评定表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜。
质量意见、质量结论及签字部分（包括日期）必须手写。
施工单位的三检（自检、互检或交检、专检）资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。
6．应使用国家正式公布的简化汉字，不得使用繁体字。
应横排填写具体内容，可以根据版面的实际需要进行适当处理。
7．计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T 8170）要求。
数据使用阿拉伯数字，使用法定计量单位及其符号。
数据与数据之间用逗号（，）隔开，小数点要用圆点（.）。
经计算得出的合格率用百分数表示，小数点后保留1位，如果为整数，则小数点后以0表示。
