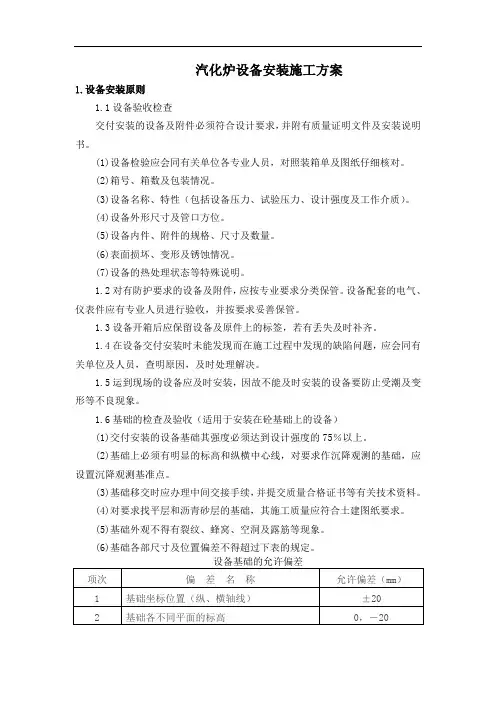

汽化炉设备安装施工方案

汽化炉设备安装施工方案

汽化炉设备安装施工方案1.设备安装原则1.1设备验收检查交付安装的设备及附件必须符合设计要求,并附有质量证明文件及安装说明书。

(1)设备检验应会同有关单位各专业人员,对照装箱单及图纸仔细核对。

(2)箱号、箱数及包装情况。

(3)设备名称、特性(包括设备压力、试验压力、设计强度及工作介质)。

(4)设备外形尺寸及管口方位。

(5)设备内件、附件的规格、尺寸及数量。

(6)表面损坏、变形及锈蚀情况。

(7)设备的热处理状态等特殊说明。

1.2对有防护要求的设备及附件,应按专业要求分类保管。

设备配套的电气、仪表件应有专业人员进行验收,并按要求妥善保管。

1.3设备开箱后应保留设备及原件上的标签,若有丢失及时补齐。

1.4在设备交付安装时未能发现而在施工过程中发现的缺陷问题,应会同有关单位及人员,查明原因,及时处理解决。

1.5运到现场的设备应及时安装,因故不能及时安装的设备要防止受潮及变形等不良现象。

1.6基础的检查及验收(适用于安装在砼基础上的设备)(1)交付安装的设备基础其强度必须达到设计强度的75%以上。

(2)基础上必须有明显的标高和纵横中心线,对要求作沉降观测的基础,应设置沉降观测基准点。

(3)基础移交时应办理中间交接手续,并提交质量合格证书等有关技术资料。

(4)对要求找平层和沥青砂层的基础,其施工质量应符合土建图纸要求。

(5)基础外观不得有裂纹、蜂窝、空洞及露筋等现象。

(6)基础各部尺寸及位置偏差不得超过下表的规定。

1.7基础的处理(1)需二次灌浆的设备基础表面应铲出麻面,麻点深度一般不低于10mm,密度每平方分米3-5点为宜。

(2)需放置垫铁的位置应铲平,其水平度偏差应小于2mm/m。

(3)具有滑动端的冷换设备基础,其滑动端预埋钢板水平度偏差应不大于1mm/m,安装前表面应清理干净,与设备底座接触的滑动面应涂上黄甘油。

1.8垫铁布置(1)垫铁布置原则靠近地脚螺栓两侧及设备支座筋板下。

(2)垫铁的数量应符合《石油化工建设工程项目施工过程技术文件规定》SH/T3543-2007的要求。

【2024版】钢结构工程施工作业指导书

可编辑修改精选全文完整版钢结构作业指导书一、钢结构加工制作1.钢材的存放(1)钢材在施工现场堆放时,堆放场地要平整,并要高于地面,四周应留排水沟。

堆放时要尽量使钢材截面的脊面向上,以免积雪积水。

两端有高差利于排水。

(2)堆放在有顶棚的仓库时,可直接堆放在地坪上,下垫楞木。

2.钢材的标识钢材端部应树立标牌,标明钢材的规格、型号、数量和材质验收证明书编号。

为方便工人施工,钢材端部根据其钢号涂以不同颜色的油漆。

钢材的标牌要定期检查。

余料退库时要检查有无标识,当退料无标识时,要及时核查清楚,重新标识后入库。

3.钢材的检验钢材的检验制度是保证钢结构质量的重要环节,因此,钢材在正式入库前必须严格执行检验制度,经检验合格后方可办理入库手续。

钢材检验的主要内容包括(1)钢材的数量、品种应与采购计划相符(2)钢材的质量保证书应与钢上打印的证号相符.每批钢材必须有厂家提供的材质证书,写明钢材的炉号、钢号、化学成分及机械性能。

对钢材的各项指标可根据国标的规定进行核实。

(3)核定钢材的规格尺寸。

各类钢材尺寸容许偏差,可参考有关国标的规定进行核对。

(4)钢材表面质量检验。

不论扁钢、钢板、型钢表面不允许有结疤、折叠、裂纹、分层等缺陷。

有上述缺陷应另行堆放。

(5)检验项目:力学性能试验(强度、弯曲)4.钢材的入库管理经验收和复验合格的钢材入库时应进行登记,填写记录卡,注明入库的时间、型号、规格、炉批号。

按品种、牌号、规格分类。

库存钢材应保持帐、卡、物三者相符,并定期进行清点检查。

对保存期超过一定期限的钢材应及时处理,避免积压和锈蚀。

5.审查图纸审查图纸的目的,一方面是检查图纸设计的深度能否满足施工的要求,核对图纸上的构件数量和安装尺寸,检查构件之间有无矛盾等;另一方面也要对图纸进行工艺审核,即审核在技术上是否合理,构造是否便于施工,图纸上的技术要求按加工单位的施工水平能否实现等。

图纸审查后要做技术交底准备,其内容主要有:(1)根据构件尺寸考虑原材料对接方案和接头在构件中的位置(2)考虑总体的加工工艺方案几重要的工装方案。

高炉施工方案

第一章工程概况1 工程简介1。

1 工程名称:安阳永兴铁前1、2高炉工程。

1.2 承包方式:包工包料.1.3 工程地点:安阳永兴钢厂区内.1。

4 工程内容:高炉、热风炉本体制安。

1。

5 工程建设周期:业主1号高炉计划开工日期为2008 年4月1日,计划竣工日期为2008年9月1日,2号高炉计划开工日期为2008 年5月1日,计划竣工日期为2008年10月1日.1。

6 工程质量:分项工程合格率100%。

2 工程总体安排高炉炉壳、热风炉炉壳、高炉炉体框架钢结构制作在钢结构制作场地进行,当施工材料进场后应立即组织施工.高炉炉壳、热风炉壳在完成了制作和基础验收后,立即投入安装,高炉区安排150吨履带吊1台,50t坦克吊2台,25t汽吊1台,分立在两台高炉和热风炉系统中间。

为了提高吊装速度,充分发挥吊装能力,高炉框架成片吊装,高炉、热风炉成圈吊装.第二章施工总平面布置1 施工测量控制网1.1 施工测量控制网设置依据业主提供的厂区总平面布置图及厂区测量控制点。

1.2 施工测量控制网设置1.2。

1 根据业主提供的基准点为测量依据,进场后首先对基准点进行复测,并将测量精度和结果及时上报业主、监理。

1。

2.2 测量控制网选用高精度的全站仪进行测量,按一级厂房控制网进行。

在施工过程中对业主提供的基准点测量数据,定期复测,并将复测的结果提供给业主和监理,作为测量依据。

1。

2.3 测量控制网的基桩必须稳固,四周用素混凝土固定,防止基准控制网桩遭到破坏。

1.3 测量控制网的管理1。

3。

1本工程测量管理工作由项目部测量组检查,上报监理工程师复核认可后进入下道工序.1.3。

2 所有的测量数据的检查复核均根据测量控制网的基准数据进行,不允许将前道工序的转测点作为后道工序的基准点进行测量。

测量控制网基准点定期进行复核检查并修正其偏差值。

2 施工总平面布置施工总平面布置图见附图1.第三章施工进度计划1 工期网络计划1。

1 工期目标安阳永兴铁前1、2高炉工程,拟计划于:1号高炉计划开工日期为2008 年4月1日,计划竣工日期为2008年9月1日;2号高炉计划开工日期为2008 年5月1日,计划竣工日期为2008年10月1日.总工期为5个月。

5t中频炉招标技术要求

5t钢壳中频炉招标技术要求一、项目范围1、投标方对一台5t(一拖二)钢壳中频炉进行设计、制造、安装调试,直至交付招标方使用的交钥匙工程。

2、中频炉的装备水平,应达到安全、环保、节能、信息化要求,各项性能优越,操作、安装、维修方便,人机工程合理,外形美观大方,符合国家相关标准要求。

3、供货范围:数。

二、技术参数三、技术要求1、中频电源电源所有器件都安装在封闭的柜子内。

在整流和逆变之间设有隔离开关。

在一侧逆变故障的情况下,隔离故障,继续使用另一侧的电源继续工作。

在铜排输出端,紧靠线圈的位置安排了接地接触器。

当要对炉体部分进行维修时,可以把一侧炉体的铜排和线圈对地短路,以确保操作人员人身安全。

同时不影响另外一侧电炉的正常运行。

电源柜同时配有熔炼管理器。

PLC和人机界面组成具有的一个方便操作的熔炼管理器,功能包括:自动烘炉(配温度仪器仪表),冷炉启动,故障诊断,故障信息显示和存储,运行信息显示,系统状态显示等。

1.1 电源柜(可控硅或IGBT)电源柜由高强度的冷轧钢板制成的,板厚3毫米。

打开门可以方便地接近整流和逆变等各个部分。

所有的门都安装有安全开关,如果门未关上,电源就不能启动。

电源柜的上方都有起吊钩,方便运输和安装。

电源柜内铜排和铜管使用国内知名品牌,铜排经喷沙,钝化,制作规范。

电源柜元器件布置合理,易于维修,走线,布线规范。

维修人员能很轻易地接触到所有的维修点。

1.2 隔离控制室(可控硅或IGBT)在前门上部布置一个密闭的隔离控制室,装有主控板、反馈板、控制电源等控制部件,可以方便地观测主控板的信号。

隔离控制室不需额外的冷却。

电源柜主要电力电子器件是水冷的,柜内在运行过程中的温升不会影响隔离控制室。

同时隔离控制室内所有的电子控制电路板上所有电子元件的选型是按高温度等级来进行的。

1.3 进线空气开关保护系统(可控硅或IGBT)a. 快速动作的全功能断路器(空气开关)安装于电源的正面,把来自变压器的供电线路和电源柜隔离开。

高炉大修主要施工方法

高炉大修主要施工方法1、高炉内衬拆除1)、高炉余铁放尽后,用水强制冷却。

2)、拆炉队伍必须在高炉放余铁期间,准备好人员,并且机具到位。

3)、在确定高炉温度下降,没有煤气的情况下,拆除施工人员进入炉内。

4)、炉缸扒渣从风口大套往外清碴,炉身若有余砖,用吊篮站人拆除。

炉底、炉缸炭砖用风镐、大锤、钢钎拆除。

拆除炉渣尽量从风口铁口出来。

2.工艺钢结构制造2.1材料要求1)钢材、焊材和油漆必须有质量证明书,并符合设计文件和有关国家标准的要求,钢材应按业主的要求及有关规定进行复检,严禁使用不合格的材料。

2)钢材应严格按设计文件要求的材质选用材料;所有材料代用必须经设计部门同意后方可使用。

3)钢材表面锈蚀、划痕等缺陷不得超过钢材允许负偏差的1/2,否则严禁使用。

4)焊接材料手工电弧焊各种炉壳的焊接采用E4316焊条,其余均采用E4303焊条。

焊材应满足设计要求及有关规定,并按下表进行烘干。

2.2号料工序1)放样号料前,应认真熟悉施工图纸及有关制造工艺的各项要求,对有疑义的问题及时与有关技术人员联系解决。

2)制作时应使用计量合格的量具,严禁使用未经计量检验合格的测量工具。

为保证号料精度,应采用0.3—0.5M M薄钢板制作样板进行火成的料,号料用划针划线,板材应同时号出质量控制检查线(距切割线50M M)。

3)样板精度偏差:长度、宽度:±0.5M M对角线:±1.0M M孔距:±0.5M M加工样板角度:±20′4)放样号料时应按下列表要求预留切割刨边余量2.3.3焊接施工高炉炉壳等钢结构的焊接采用手工电弧焊。

对高炉炉壳的焊缝应按设计要求进行探伤检查,确保焊接质量。

3.机械设备安装3.1质量标准、检测标准、测试手段、调试验收标准质量标准、检测标准及调试验收标准执行冶金机械设备安装工程施工及验收规范中“通用规定”、“炼铁设备”、“液压、气动和润滑系统”及其它适应于本工程建设内容的验收规范、质量标准、检测标准及调试验收标准。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

炉体钢结构制造与安装技术要求 一 说明 1、炉体钢结构是加热炉的重要组成部分,一般由炉底钢结构、侧墙钢结构、装料端钢结构、出料端钢结构、炉顶钢结构、烟道钢结构、走梯、平台、换热器外壳、水冷箱、水套、水槽等及其支架、立柱等构件组成。由于炉底钢结构的横梁制作安装对保证炉子固定梁安装的平面度极为重要,以及在炉底钢结构下部要安装步进梁立柱穿过炉底的开孔与裙式水封刀及其刮渣板,它们与水封槽的制作有一定的配合要求,因此,炉底钢结构的制造与安装精度是炉体钢结构中要求最严格的。步进梁式加热炉为了缩短施工安装周期,炉体钢结构都设计为组装部件,以确保施工安装顺利进行,因此,所有炉体钢结构的制造与安装精度要求是比较严格的。 2、炉体钢结构用材料 1)工业炉钢结构工程所采用的钢材,包括不锈钢等要求耐氧化、耐热的材料,应具有质量证明书,并应符合设计的要求。当对钢材的质量有疑义时,应按国家现行有关标准的规定进行抽样检验。 2)钢结构工程所采用的连接材料和涂装材料,应具有出厂质量证明书,并应符合设计的要求和国家有关标准的规定。 3)使用的所有材料均应是全新的可以焊接的材料,不得有有损其使用的制造缺陷和外观缺陷,不得有油漆锈迹和氧化铁皮。 4)使用的钢板应当平直、无疤痕和明显变形,外观良好,厚度均匀。钢板规格应注意选配,尽量减少焊缝。 5)型钢应当在使用前矫直,除图上正常考虑的情况外,型钢不允许对焊成型。 二 制造 1、炉体钢结构是在制作现场加工成构件(部件)后运往施工现场进行安装的。制造时应严格按施工图的要求进行制作,各构件的尺寸公差与形位公差在施工图上若有说明按图施工,没有说明则按下表的要求执行。 炉体钢结构制作验收公差标准 序号 项 目 名 称 允许公差(mm) 1 构件长度、宽度、高度外形尺寸 ±2 2 1000mm范围内构件不平度 ≤2 序号 项 目 名 称 允许公差(mm) 3 构件两主平面内构件不平度 ≤L/1500 4 构件全长(L)两主平面弯曲度 ≤3 2、炉底钢结构制作允许公差 1)纵向大梁直线度 3mm 2)炉底立柱顶面与立柱中心线垂直度 0.5mm 3)炉底片架 a 固定立柱孔的位置度 ±1mm b 炉底片架两端底面扭曲度 0.5mm 3、侧墙钢结构制作允许公差 1)侧墙立柱底板至烧咀开孔中心线的高度 ±2mm 2)侧墙立柱的高度 ±2mm 3)侧墙立柱的间距 ±2mm 4)侧墙立柱的弯曲度 ±2mm 5)侧墙钢板的平面度 5mm 4、炉顶钢结构制作允许公差 1)炉顶横梁螺栓孔位置以炉子中心线为基准,公差为±2mm。 2)吊挂小梁制作公差见图2 3)对于有炉顶轴向烧咀的炉子 a 烧咀墙板上烧咀开孔沿炉宽方向以炉子中心线为基准,公差为±2mm。 b 烧咀开孔尺寸公差为±1.5mm。 5、装出料端钢结构制作允许公差 1)总宽度的尺寸公差 ±5mm。 2)总高度的尺寸公差 ±3mm。 3)出料端吊炉门大梁与立柱的弯曲度3mm。 6、制作H型钢时,若翼缘板与腹板均需拼接,则二者的拼接缝应错开1000mm以上,一段H型钢不得有两道或两道以上的拼接缝。 H型钢允许的制造公差为: 1)高度允许公差为±1mm; 2)翼缘板宽度允许公差为±1mm; 3)翼缘板翘曲度允许公差见图1; 4)直线度≤L/1500;

7、其他钢结构 其他钢结构的制作无特殊要求,其成品构件的尺寸公差与形位公差符合炉体钢结构制作验收公差标准允许公差的要求即可。 8、焊接 1) 焊工应经过考试并取得合格证后方可从事焊接工作。合格证应注明施焊条件、有效期限、焊工停焊时间超过6个月,应重新考核。 2) 焊接时,不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。 3) 焊丝、焊钉在使用前应清除油污、铁锈。 4) 焊条、焊剂使用前应按产品说明书规定的烘焙时间和温度进行烘焙。保护气体的纯度应符合焊接工艺评定的要求。低氢型焊条经烘焙后应放入保温筒内,随用随取。 5)施焊前,焊工应复查焊接接头质量和焊区的处理情况。待焊接的边缘两边至少15mm范围内应保持干净,无锈迹、渣子、油漆或油污。当不符合要求时,应在修整合格后方可施焊。 6)焊接时,焊工应遵守焊接工艺,不得自由施焊及在焊道外的母材上引弧。 对接焊缝应当完全焊透,焊缝尺寸与钢板厚度相一致。如焊缝机械强度需要,角焊缝内侧也可以加上间断焊缝。原则上搭接焊缝搭接的宽度应为较薄钢板厚度的四倍。圆筒形壳体的纵向焊缝不允许用搭接焊缝。在壳体直径较大,内部施焊方便的情况下,环向焊缝可以采用搭接焊缝,这样可以在搭接接头的内侧形成连续的致密焊缝。

b±1 H±1 ≤1 ≤1 ≤1 7)多层焊接宜连续施焊,每一层焊道焊完后应及时清理检查,如发现有影响焊接质量的缺陷,应清除缺陷后再焊。 8)定位焊所采用的焊接材料型号,应与焊件材质相匹配;焊缝厚度不宜超过设计焊缝厚度的2/3,且不应大于8mm;焊缝长度不宜小于25mm,定位焊应在焊道以内,并应由持焊工合格证的焊工施焊。定位点焊也应象常规焊接一样在能避风雨的室内进行。 9) 焊缝出现裂纹时,焊工不得擅自处理,应查清原因,订出修补工艺后方可处理。 10)焊缝同一部位的返修次数,不宜超过两次。当超过两次时,应按返修工艺进行。 11)焊接完毕,焊工应清理焊缝表面的熔渣及两侧的飞溅物,检查焊缝外观质量。检查合格后应在工艺规定的焊缝及部位打上焊工钢印。 12)碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24h以后,方可进行焊缝外观及内部质量的检验。 13)焊缝外形尺寸应符合JB/T 7949-1995《钢结构焊缝外形尺寸》的规定。 14)焊接接头内部缺陷分级应符合GB11345《钢焊缝手工超声波探伤方法和探伤结果分级》的规定,焊缝质量等级及缺陷分级应符合表3.6.18的规定。 15)局部探伤的焊缝,有不允许的缺陷时,应在该缺陷两端的延伸部位增加探伤长度,增加的长度不应小于该焊缝长度的10%,且不应<200mm;当仍有不允许的缺陷时,应对该焊缝百分之百探伤检查。 16)锚固钉焊接后应进行弯曲试验检查,检查数量不应少于1%;当用锤击焊钉(螺柱)头、使其弯曲至30°时,焊缝和热影响区不得有肉眼可见裂纹。 17)不锈钢的焊接:不锈钢焊接时应采取适当方式(雨布、板子等)对不锈钢进行保护,避免被普通钢焊接时产生的飞溅物污染。焊缝清理时应采用不锈钢刷清理干净,必要时可作酸洗处理,但不允许用砂轮打磨。 可以使用布轮片清理焊缝,布轮上不能有可氧化的物质。 9、制孔 1)不能用气割炬制螺栓孔。在通常情况下,螺栓孔都应按最终孔径直接冲孔或钻孔,不作事后镗铣,但要保证圆度,无毛刺和裂纹。采取预钻孔的,应注意经过最终镗孔能够消除任何预钻孔的痕迹。冲孔用的冲头应保持完好的状态,禁止使用旧的或损坏了的冲头。 2)螺栓孔孔距的允许偏差应符合下表的规定。 螺栓孔孔距的允许偏差(mm)

项 目 允 许 偏 差 ≤500 501~1200 1201~3000 >3000 同一组内任意两孔间距离 ±1.0 ±1.5 — — 相邻两组的端孔间距离 ±1.5 ±2.0 ±2.5 ±3.0 3)螺栓孔的允许偏差超过上述规定时,不得采用钢块填塞,可采用与母材材质相匹配的焊条补焊后重新制孔。 三 安装 1、钢结构安装应按施工组织设计进行。安装程序必须保证结构的稳定性和不导致永久性变形。 2、安装前,应按构件明细表核对进场的构件,查验产品合格证和设计文件;工厂预拼装过的构件在现场组装时,应根据预拼装记录进行。还应清除其表面上的油污、冰雪、泥沙和灰尘等杂物。 3、钢结构安装过程中,制孔、组装、焊接、螺栓连接时均应符合本《技术要求》的有关规定。 4、安装钢架时,宜先在框架或柱子的适当位置上划出基准标高线;找正框架或柱子时,应根据厂房的标高基准点测定各框架或柱子上的基准标高线。该标高线应作为以后安装炉子部件、构件和检测时的基准。 5、钢构件在运输、存放和安装过程中应防止损坏涂层损坏。结构面层涂装应在安装完成后进行。 6、钢结构安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置等进行检查,并应进行基础检测和办理交接验收,并应符合下列规定: 1)基础混凝土强度达到设计要求; 2)基础周围回填夯实完毕; 3)基础的轴线标志和标高基准点准确、齐全。 7、基础顶面直接作为柱的支承面和基础顶面预埋钢板或支座作为柱的支承面时,其支承面、地脚螺栓(锚栓)的允许偏差应符合表5.2.2的规定。 支承面、地脚螺栓(锚栓)的允许偏差 (mm) 表5.2.2 项 目 允 许 偏 差

支承面 标高 低于柱底面安装标高40~60 水平度 L/1000

地脚螺栓 (锚栓)

螺栓中心偏移 ±5.0

螺栓露出长度 +20.0~+50 螺纹长度 +20.0~+50 预留孔中心偏移 ±10.0 8、炉底钢结构 1)安装顺序 土建基础施工完毕,炉底机械、平移框架、活动立柱、水封槽安装完成以后,可进行炉底钢结构的安装。 首先安装炉底支柱,其次安装纵向大梁,最后进行炉底片架及连接小梁的安装。活动立柱密封箱的安装应在活动立柱安装完毕,活动梁安装之前进行。 2)安装允许公差 a炉底片架下的垫板,经二次浇灌后,其上表面标高允许公差为±0.5mm。 b炉底纵梁立柱(底脚板处)中心定位精度以炉子中心线为基准,沿炉宽方向为±1mm,沿炉长方向为±2mm,立柱垂直度公差为±1mm,立柱顶面标高公差为-3~+0 mm。 c炉底纵梁与加热炉中心线相平行,整个炉长方向的公差为±2mm,炉底片架顶面标高公差为±2mm。 d炉底片架上固定立柱开孔位置度为±1mm,活动立柱开孔及活动立柱密封箱位置度为±2mm。 9、侧墙钢结构 1) 安装顺序 侧墙钢结构的安装是在炉底钢结构完成以后进行的。首先把侧墙钢结构框架分别固定在炉底钢结构上,待各侧墙钢结构框架调整好后,再用螺栓分别将各框架固定,最后安装上部圈梁,并按要求调整好后进行焊接。

相关文档
