短路电流分析与计算(电力系统三相短路电流的计算)
短路电流分析与计算
本章主要内容有：关于短路的 一些基本概念、常用的三相短路电 流的计算方法、简单不对称短路时 短路点的电流和电压。
第一节 概述
一.短路类型
短路是指相与相之间或相与地之间（对于中性 点接地的系统）发生通路的情况。 三相系统短路故障的类型
对称短路：三相短路； 其它短路称为不对称短路。 最常见的短路：单相接地短路，约65％； 三相短路：约5％，但对电力系统影响最严重。
一、三相短路暂态过程数学分析
短路前 电路处于稳定状态。由于三相对称，可只 讨论单相电路如A相，另外两相由对称关 系来决定。短路前A相的电压、电流为
u U m sin( t ) i I m sin( t ) 其中I m Um ( R R) 2 2 ( L L)2 R R
第二节 无限大容量电源 供电系统三相短路过渡过程分析
无限大容量电源：简称无限大电源，指S＝∞、 U＝常数、等值内阻抗Z＝0(或X＝0)的电源。 “无限大”容量电源仅是一种相对概念。当电 源容量足够大时，若等值内阻抗不超过短路回 路总阻抗的(5～10)％ ，在电源外部发生短路 时则电源母线上的电压变化甚微，即可认为它 是一个恒压源(无限大容量电源)。
L
R
非周期分量idf：又称短路电流的自由分量
idf Ae
t Ta
L Ta , A为由初始条件确定的积分常数。 R
由i0－＝i0＋，得
I m sin( ) I dzm sin( d ) A A I m sin( ) I dzm sin( d ) idf 0
计及电阻时 I dz 不计电阻时 I dz
短路电流的计算方法
短路电流的计算方法短路电流是指当发生故障时，电力系统中出现异常电流的现象。
短路电流的计算是电力系统设计和保护的重要内容，对确保电力系统的安全运行起着至关重要的作用。
下面将详细介绍短路电流的计算方法。
短路电流的计算是通过分析电路的参数和拓扑结构来进行的。
一般来说，短路电流的计算需要考虑以下几个方面的因素：电网示数、网络阻抗、负载特性和保护装置设置。
下面将逐个进行介绍。
第一步是确定电网示数。
电网示数是指电源的电压和频率。
在短路电流的计算中，需要根据电网示数选择合适的计算公式和参数。
第二步是确定电路的网络阻抗。
网络阻抗是指电源到故障点之间的电流路径的阻抗。
一般来说，网络阻抗可以通过对电路进行电气参数测量或者通过使用模型进行计算来确定。
第三步是确定负载特性。
负载特性是指故障点附近的负载对短路电流的影响。
负载特性可以通过实际测量或者使用负载模型来确定。
第四步是确定保护装置的设置。
保护装置的设置是为了在发生故障时及时切断短路电流，以保证电力系统的安全运行。
保护装置的设置需要考虑短路电流的大小和持续时间。
保护装置的设置可以根据标准规范或者经验来进行。
在确定了以上几个方面的因素后，可以按照以下步骤进行短路电流的计算：1.根据电网示数选择合适的计算方法和参数。
一般有对称分解法、复序电流法和矩阵计算法等。
2.根据电路的拓扑结构和网络阻抗进行电流的计算。
可以采用简化的等效电路模型，也可以使用详细的电气参数进行计算。
3.根据负载特性对计算结果进行修正。
负载特性对短路电流的影响主要是通过负载阻抗对网络阻抗的改变来体现的。
4.根据保护装置的设置要求进行短路电流的判断。
判断短路电流是否超过了保护装置的额定容量，以确定是否需要切断电路。
需要注意的是，在实际的短路电流计算中，可能还会考虑一些其他的因素，比如电压的调整、变压器的影响、线路间的互感耦合等。
这些因素可能会对短路电流的计算结果产生影响，需要在计算过程中进行适当的修正。
总之，短路电流的计算是电力系统设计和运行中非常重要的一项工作。
短路电流及计算范文
短路电流及计算范文短路电流是指电路中发生短路时，电流的最大值。
当电路发生短路时，电流会迅速增大，可能会造成电设备的损坏甚至引发火灾等危险情况。
因此，了解和计算短路电流是电气工程领域的重要知识。
短路电流可以通过欧姆定律计算得出。
根据欧姆定律，电流(I)等于电压(U)与电阻(R)之比，即I=U/R。
在短路情况下，电阻接近于0，因此电流可能非常大。
计算短路电流可以使用短路电流计算公式。
这个公式是根据欧姆定律推导出来的，它可以帮助工程师准确地计算电流的最大值。
短路电流计算公式如下：I_sc = U / (Z_s + Z_l)其中，I_sc是短路电流，U是电压，Z_s是源阻抗，Z_l是负载阻抗。
源阻抗是指电源本身的阻抗。
它包括电源内部阻抗和连接线路的阻抗。
负载阻抗是指电路中的负载元件的阻抗。
上面的公式可以规定正常电压下电路的短路电流，但在实际应用中，我们也需要考虑其他情况。
例如，电动机短路电流计算。
电动机的短路电流计算比较复杂，因为电动机包含很多绕组。
我们可以使用Park夺格拉夫法(Park's circle method)来计算电动机短路电流。
另一个需要考虑的情况是变压器的短路电流计算。
变压器的短路电流计算可以使用相似变压器法(Similar Transformer method)。
该方法通过将变压器视为两个相似的变压器来计算短路电流。
以上这些计算方法只是对短路电流计算的一些基本方法，实际情况可能会更加复杂。
在实际应用中，我们还需要考虑电源的稳定性、环境因素、电缆长度和截面积等因素。
在电气工程中，短路电流计算是非常重要的一项工作。
它可以帮助工程师合理设计电路，确保电设备的安全运行。
因此，掌握短路电流的计算方法对电气工程师来说非常关键。
总结一下，短路电流是电路中发生短路时的电流最大值。
我们可以使用欧姆定律和短路电流计算公式来计算短路电流。
同时，我们还需要考虑不同设备的特殊计算方法和其他因素的影响。
煤矿井下供电的三大保护细则

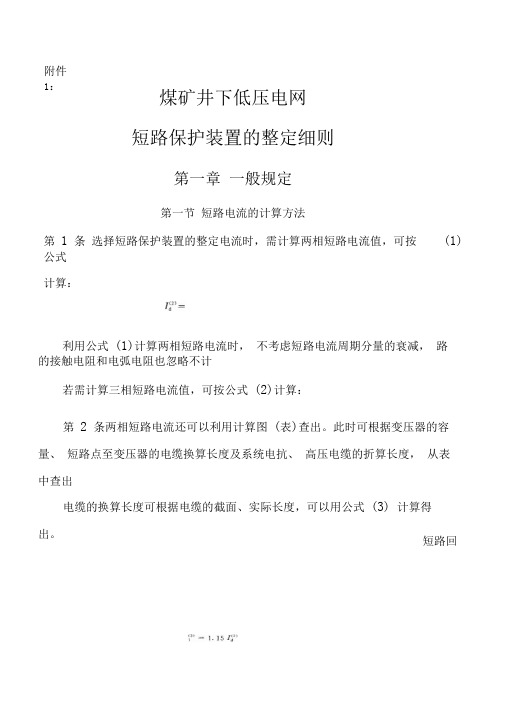

煤矿井下低压电网短路保护装置的整定细则第一章 一般规定第一节 短路电流的计算方法第 1 条 选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式计算：利用公式 (1)计算两相短路电流时， 不考虑短路电流周期分量的衰减， 路的接触电阻和电弧电阻也忽略不计若需计算三相短路电流值，可按公式 (2)计算：第 2 条两相短路电流还可以利用计算图 (表)查出。
此时可根据变压器的容量、 短路点至变压器的电缆换算长度及系统电抗、 高压电缆的折算长度， 从表中查出电缆的换算长度可根据电缆的截面、实际长度，可以用公式 (3) 计算得出。
附件 1：(1)短路回电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v 、1140 V 系统中，以50 mm 2为标准截面；在l27 V 系统中，以4mm2为标准截面。
电缆的芯线电阻值选用芯线允许温度65℃时的电阻值；电缆芯线的电抗值按0.081 Ω／km 计算；线路的接触电阻和电弧电阻均忽略不计。
第二节短路保护装置第3 条馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
第4 条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
第5 条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6 条1200V 及以下馈电开关过电流继电器的电流整定值，按下列规定选1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些隔爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。
煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。
短路电流的计算课件
