11上半年电力系统下本科考卷-B卷

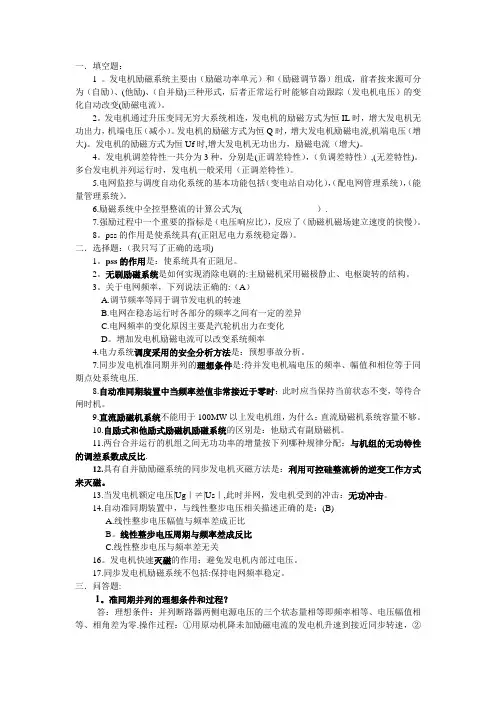

电力系统自动化试卷
一．填空题：1 。
发电机励磁系统主要由（励磁功率单元）和（励磁调节器）组成，前者按来源可分为（自励）、(他励)、（自并励)三种形式，后者正常运行时能够自动跟踪（发电机电压）的变化自动改变(励磁电流）。
2。
发电机通过升压变同无穷大系统相连，发电机的励磁方式为恒IL时，增大发电机无功出力，机端电压（减小）。
发电机的励磁方式为恒Q时，增大发电机励磁电流,机端电压（增大)。
发电机的励磁方式为恒Uf时,增大发电机无功出力，励磁电流（增大)。
4。
发电机调差特性一共分为3种，分别是(正调差特性），（负调差特性）,(无差特性)。
多台发电机并列运行时，发电机一般采用（正调差特性）。
5.电网监控与调度自动化系统的基本功能包括（变电站自动化），（配电网管理系统），（能量管理系统）。
6.励磁系统中全控型整流的计算公式为( ）.7.强励过程中一个重要的指标是（电压响应比），反应了（励磁机磁场建立速度的快慢）。
8。
pss的作用是使系统具有(正阻尼电力系统稳定器）。
二．选择题：（我只写了正确的选项)1。
pss的作用是：使系统具有正阻尼。
2。
无刷励磁系统是如何实现消除电刷的:主励磁机采用磁极静止、电枢旋转的结构。
3。
关于电网频率，下列说法正确的:（A）A.调节频率等同于调节发电机的转速B.电网在稳态运行时各部分的频率之间有一定的差异C.电网频率的变化原因主要是汽轮机出力在变化D。
增加发电机励磁电流可以改变系统频率4.电力系统调度采用的安全分析方法是：预想事故分析。
7.同步发电机准同期并列的理想条件是:待并发电机端电压的频率、幅值和相位等于同期点处系统电压.8.自动准同期装置中当频率差值非常接近于零时：此时应当保持当前状态不变，等待合闸时机。
9.直流励磁机系统不能用于100MW以上发电机组，为什么：直流励磁机系统容量不够。
10.自励式和他励式励磁机励磁系统的区别是：他励式有副励磁机。
11.两台合并运行的机组之间无功功率的增量按下列哪种规律分配：与机组的无功特性的调差系数成反比.12.具有自并励励磁系统的同步发电机灭磁方法是：利用可控硅整流桥的逆变工作方式来灭磁。
2023年国家电网招聘之电工类能力测试试卷B卷附答案
2023年国家电网招聘之电工类能力测试试卷B卷附答案单选题（共30题）1、对于相同整定阻抗的全阻抗继电器和方向阻抗继电器，以下说法正确的是（）A.全阻抗继电器受过过渡阻抗的影响大B.全阻抗继电器受过过渡阻抗的影响小C.受过渡电阻的影响一样大D.不能确定【答案】 B2、已知某元件在关联参考方向下，吸收的功率为10 kW。
如果该元件的端电压为1kV,则流过该元件的电流为( )。
A.-10AB.10AC.-10mAD.10Ma【答案】 D3、在电网振荡时，振荡中心（）A.位于电源处B.位于系统综合阻抗的 1/2 处C.位于负荷处D.根据电网运行方式而改变【答案】 B4、变压器空载切除时会发生（）。
A.操作过电压B.大气过电压C.雷击过电压D.系统过电压【答案】 A5、以下几种极化形式，极化时间最短的是（）。
A.电子式极化B.离子式极化C.偶极子极化D.夹层极化【答案】 A6、对于储能元件是电感的非线性动态电路，如果电感的成分关系是ψ＝i2.则电路的状态变量应选（）A.电容电压B.电容电荷C.电感磁链D.电感电流【答案】 D7、利用特高压输电技术，实现远距离、大规模的电力输送，有利于减少电力损耗、节约土地资源、保护环境、节约投资，促进我国（）基地的集约化开发。
A.大电网、大机组、大用户B.大煤电、大水电、大核电C.大电网、大火电、大水电D.大能源、大容量、大用户【答案】 B8、升压结构变压器的低压绕组放在中间，而（）放在最里层。
A.高压绕组B.低压绕组C.中压绕组D.一次绕组【答案】 C9、电网络分析中，用节点电压法列写方程时，用来描述网络拓扑的是（）A.关联矩阵 AB.基本回路矩阵 BC.基本割集矩阵 Qf【答案】 A10、对于110KV 双母线的运行方式主要用于出线回路数为（）以上的系统中。
A.5B.8C.10D.12【答案】 A11、对于相同整定阻抗的全阻抗继电器和方向阻抗继电器，以下说法正确的是（）A.全阻抗继电器受过过渡阻抗的影响大B.全阻抗继电器受过过渡阻抗的影响小C.受过渡电阻的影响一样大D.不能确定【答案】 B12、对配电装置的基本要求不包括（）。
电力系统电能质量试卷
15. C
第二部分多选题
1. ABCD
2. ABC
3. ABCD
4. ABCD
5. ABC
6. ABC
7. BD
8. ABCD
9. ABC
10. ABC
11. ABC
12. ABCD
13. BD
14. ABC
15. ABC
第三部分判断题
1. √
2. ×
3. √
4. ×
5. √
6. ×
7. ×
C.电容
D.电子设备
5.在电力系统中，对电能质量要求最高的用户是：( )
A.工业用户
B.商业用户
C.居民用户
D.医疗用户
6.电力系统中，哪种现象会导致电能质量下降：( )
A.系统过载
B.系统短路
C.系统接地
D.系统负荷变化
7.下列哪种方法可以降低电压暂降的影响：( )
A.增加线路长度
B.提高系统电压
1.以下哪些因素可能导致电力系统电能质量下降：( )
A.负荷的非线性特性
B.系统的过载运行
C.设备的老化
D.环境温度变化
2.电力系统电能质量包括以下哪些方面：( )
A.电压幅值
B.电流波形
C.频率稳定性
D.系统的可靠性
3.以下哪些设备可以用来改善电力系统的电能质量：( )
A.静止无功发生器
B.有源滤波器
C.有功功率
D.无功功率
2.下列哪种现象属于电压暂降：( )
A.短时电压中断
B.长时电压下降
C.电压波动
D.电压闪变
3.在提高电能质量的措施中，采用SVC（静止无功补偿装置）的目的是：( )
2023年广东省国电系统信息安规单选题+多选题+判断题+简答题真题下半年B卷
2023年-广东省-国电系统-信息安规-单选题+多选题+判断题+简答题真题-下半年-B卷一、【单选题】1. 下列（）行为，情节较重的，处以5日以上10日以下的拘留。
A、未经允许重装系统B、故意卸载应用程序C、在互联网上长时间聊天的D、故意制作、传播计算机病毒等破坏性程序，影响计算机信息系统正常运行2. 巡视时不得改变信息系统或设备的运行状态（）A、机房动力环境B、机房电源C、机房监控D、机房空调3. 根据风险管理的看法，资产（）价值，（）脆弱性，被安全威胁（），（）风险。
A、存在利用导致具有B、具有存在利用导致C、导致存在具有利用D、利用导致存在具有4. 从攻击方式区分攻击类型，可分为被动攻击和主动攻击。
被动攻击难以（），然而（）这些攻击是可行的；主动攻击难以（），然而（）这些攻击是可行的。
A、阻止,检测,阻止,检测B、检测,阻止,检测,阻止C、检测,阻止,阻止,检测D、上面3项都不是5. 检修前，应检查检修对象及受影响对象的运行状态,并核对（）是否一致。
A、运行方式与检修方案B、检修方式与检修方案C、运行方式与检修方式D、运行方案与检修方式6. 现场采集终端设备的通信卡启用（）功能应经相关运维单位（部门）批准。
A、电力无线专网通信B、运营商虚拟无线专网通信C、信息内网通信D、互联网通信7. 信息作业现场的基本条件之一是机房及相关设施的（）性能，应符合有关标准、规范的要求。
A、接地电阻、过电压保护B、接地极、过电流保护C、接地极、差动保护D、接地电阻、差动保护8. 下面不是保护数据库安全涉及到的任务是（）。
A、确保数据不能被未经过授权的用户执行存取操作B、防止未经过授权的人员删除和修改数据C、向数据库系统开发商索要源代码，做代码级检查D、监视对数据的访问和更改等使用情况9. 以下关于对称密钥加密说法正确的是：（）。
A、加密方和解密方可以使用不同的算法B、加密密钥和解密密钥可以是不同的C、加密密钥和解密密钥必须是相同的D、密钥的管理非常简单10. 信息系统主机设备、网络设备、安全设备均应启用（）服务并与国家电网公司数据中心时间源同步。
2023年国家电网招聘之电工类能力提升试卷B卷附答案
2023年国家电网招聘之电工类能力提升试卷B卷附答案单选题（共50题）1、熔断器与被保护设备或线路的连接方式为（）。
A.串联B.并联C.串联或并联D.无影响【答案】 A2、220kV 配电装置进出线总数为（）田，可采用双母线三分段接线。
A.8B.9C.13D.15【答案】 C3、波在线路上传播到开路末端时，以下描述正确的是（）。
A.电流为 0，电压增大一倍B.电流不变，电压增大一倍C.电压为 0，电流增大一倍D.电压不变，电流增大一倍【答案】 A4、电力系统受到小干扰，这里小干扰是指（）A.小的干扰B.大的干扰C.可以线性化方法分析的干扰D.不可以线性化方法分析的干扰【答案】 C5、不属于二端元件容许信号偶的变量是（）A.电压B.电流C.电荷D.功率【答案】 D6、理想电压源和理想电流源间的关系为（）。
A.有等效变换关系B.没有等效变换关系C.有条件下的等效关系D.无条件具备等效关系【答案】 B7、设置放电厂、变电所电气装置外壳的接地属于（）。
A.保护接地B.雷电保护接地C.防静电接地D.工作接地【答案】 A8、按照机械强度，一般铜导线及钢芯铝绞线的截面不能小（ ) mm2A.20B.25C.30D.35【答案】 B9、系统发生振荡时，送端高频率的电厂，应（）发电出力，直到振荡消除A.增大B.缓慢降低C.迅速增大D.迅速降低【答案】 D10、下列哪种情况宜采用一台半断路器接线（）。
A.10~35KV出线回路数为10回以上B.35~110KV出线回路数为8回以上C.110~229KV出线回路数为6回以上D.330~500KV出线回路数为6回以上【答案】 D11、电力系统为中性点（）方式时，操作过电压最低。
A.直接接地B.经电阻接地C.经消弧线圈接地D.不接地【答案】 A12、下列过电压持续时间最长的是（）。
A.大气过电压B.工频过电压C.操作过电压D.谐振过电压【答案】 D13、标识制动型差动继电器的灵敏性较比率制动型差动继电器灵敏性（）A.高B.低C.两相短路时高，三相短路时低D.两相短路时低，三相短路时高【答案】 A14、自耦变压器处于联合运行方式，且高压侧同时向中压侧和低压侧送电时，其绕组的负荷分布特点为（）。

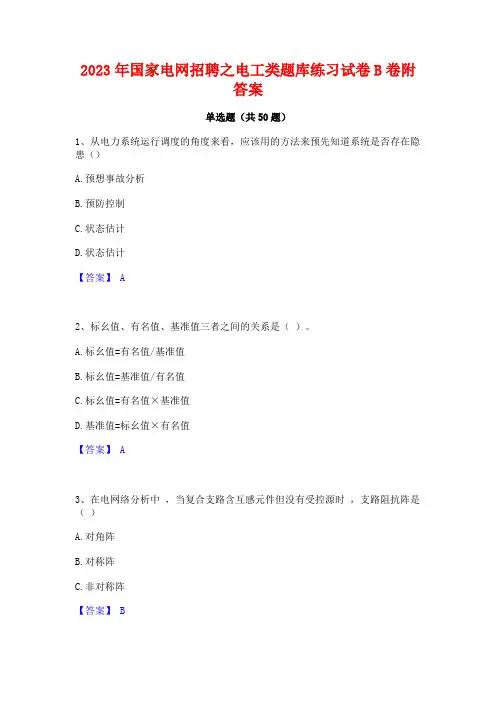

2023年国家电网招聘之电工类题库练习试卷B卷附答案
2023年国家电网招聘之电工类题库练习试卷B卷附答案单选题（共50题）1、从电力系统运行调度的角度来看，应该用的方法来预先知道系统是否存在隐患（）A.预想事故分析B.预防控制C.状态估计D.状态估计【答案】 A2、标幺值、有名值、基准值三者之间的关系是（）。
A.标幺值=有名值/基准值B.标幺值=基准值/有名值C.标幺值=有名值×基准值D.基准值=标幺值×有名值【答案】 A3、在电网络分析中，当复合支路含互感元件但没有受控源时，支路阻抗阵是（）A.对角阵B.对称阵C.非对称阵【答案】 B4、以下不属于功率方向继电器 90 度接线方式的是（）A.UAs,lCc,IAC.B. Usc,IA.C UAc,lsD.UCA,ls【答案】 C5、冲击系数是（）放电电压与静态放电电压之比。
A.25%B.50%C.75%D.100%【答案】 B6、电力系统中的输电、变电、（）三个部分称为电力网。
A.发电B.配电C.用电D.电流【答案】 B7、220kV线路在空载时，线路各点电压（）。
A.均相等B.首端最高C.末端最高D.中间最高【答案】 C8、如果非线性电阻元件的伏安关系为 i=eu，则此元件为（）A.压控型B.流控型C.单调型【答案】 A9、电压互感器的额定电压为3～35kV时，一次绕组需经（）接入被测电路。
A.隔离开关和接触器B.隔离开关和高压熔断器C.断路器和高压熔断器D.断路器和限流电抗器【答案】 B10、枯水季节承担调频任务的是（）。
A.高温高压火电厂B.中温中压火电厂C.大水电厂D.核电厂【答案】 C11、220KV 纵联保护电力载波高频通道采用相喃地制，（）与结合滤波器共同组成带通滤波器，只允许此通带频率内的高频电流通过。
A.高频阻波器B.藕合电容器C.接地刀阐D.高频发信机【答案】 B12、如果二端元件的成分关系为 u+2i=O0，那么该元件属于（）A.有源元件B.无源元件C.不清楚【答案】 A13、从继电保护原理上讲，受系振荡影响的有（）A.零序电流保护B.负序电流保护C.相间距离保护D.纵差保护【答案】 C14、定子与转子各绕组之间的互感系数（）。
2023年江苏省国电信息安规单选题+多选题+判断题+简答题真题上半年B卷
2023年-江苏省-国电-信息安规-单选题+多选题+判断题+简答题真题-上半年-B卷一、【单选题】1. 巡视时发现异常问题，应及时报告（）。
A、信息化归口管理部门B、信息运维单位（部门）C、信息检修单位（部门）D、安全监察部门2. 空调系统无备用设备时，单台空调制冷设备的制冷能力应留有（）的余量。
A、10%-15%B、15%-20%C、20%-25%D、25%-30%3. 容灾的目的和实质是（）。
A、数据备份B、心理安慰C、保质信息系统的业务持续性D、系统的有益补充4. 信息安全在通信保密阶段对信息安全的关注局限在（）安全属性。
A、不可否认性B、可用性C、保密性D、完整性5. 信息系统故障紧急抢修时，工作票可不经工作票签发人书面签发，但应经（）同意，并在工作票备注栏中注明。
A、工作许可人B、工作票签发人C、信息运维部门D、业务主管部门（业务归口管理部门）6. 攻击者截获并记录了从A到B的数据，然后又从早些时候所截获的数据中提取出信息重新发往B称为（）。
A、中间人攻击B、口令猜测器和字典攻击C、强力攻击D、回放攻击7. SF6配电装置室与其下方电缆层、电缆隧道相通的孔洞都应封堵，SF6配电装置室及下方电缆层隧道的门上，应设置“（）”的标志。
A、注意危险B、严禁烟火C、注意通风D、禁止吸烟8. 更换网络设备或安全设备的热插拔部件、内部板卡等配件时，应（）。
A、做好防静电措施B、断开外部电源连接线C、佩戴绝缘手套D、以上都是9. 下面不属于容灾内容的是（）A、灾难预测B、灾难演习C、风险分析D、业务影响分析10. 经常有人工作的场所及施工车辆上宜配备急救箱，存放（），并应指定专人经常检查、补充或更换。
A、劳保用品B、医用绷带C、创可贴D、急救用品11. 根据《互联网电子公告服务管理规定》规定，（）发现电子公告服务系统中出现明显属于该办法第九条所列的禁止信息内容之一的，应当立即删除，保存有关记录，并向国家有关机关报告。
2023年国家电网招聘之电工类强化训练试卷B卷附答案
2023年国家电网招聘之电工类强化训练试卷B卷附答案单选题（共40题）1、利器切断低压电源线时，应用（）。
A.有绝缘手柄的刀、斧、剪一次切断B.有绝缘手柄的刀、斧、剪逐相切断C.不清楚【答案】 B2、不属于继电保护基本要求的是（）。
A.可靠性B.选择性C.有效性D.速动性【答案】 C3、电气装置中电气设备接地线的连接可用螺栓连接的地方是（）。
A.接地线与电气设备的连接B.接地线与接地极的连接C.接地线与接电线的连接D.接地线与管道等伸长接地极的连接处【答案】 A4、不属于二端元件容许信号偶的变量是（）A.电压B.电流C.电荷D.功率【答案】 D5、谐振是电路中的一种（）A.暂态现象B.快速暂态现象C.稳态现象D.临界状态现象【答案】 C6、发电机的允许温升主要取决于发电机的（）。
A.有功负荷B.运行电压C.冷却方式D.绝缘材料等级【答案】 D7、在电力系统中，平衡节点的数目是（）。
A.大量的B.数量最多C.只有一个D.少量或没有【答案】 C8、从减少系统振荡的影响出发，距离保护的测量原件应采用（）。
A.全阻抗继电器B.方向阻抗继电器C.偏移特性阻抗继电器D.圆阻抗继电器【答案】 C9、对于过电流保护，计算保护灵敏系数时，应用（）。
A.三相短路B.两相短路C.接地短路D.视具体情况而定【答案】 B10、电流互感器在运行时，二次绕组（）。
A.严禁开路B.严禁短路C.可以开路D.严禁开路和短路【答案】 A11、电力系统受扰动后处于（）。
A.暂态过程B.稳态过程C.故障状态D.不确定【答案】 A12、Y, d11接线的变压器低压三角形侧发生两相短路时，Y侧有一相电流比另外两相电流大，该相是。
（）A.同名故障相中的超前相B.同名故障相中的滞后相C.非故障相D.A 相【答案】 B13、正方向出口相间短路，存在动作“死区”的阻抗继电器是（）A.全阻抗继电器B.方向阻抗继电器C.偏移特性阻抗继电器D.上抛圆阻抗继电器【答案】 B14、若导线上方架有避雷线，则导线上的感应过电压（）。
押题宝典国家电网招聘之电工类题库练习试卷B卷附答案
押题宝典国家电网招聘之电工类题库练习试卷B卷附答案单选题（共30题）1、综合重合闸中的阻抗选相元件，在出口单相接地故障时，非故障相元件误动可能性最小的是A.全阻抗继电器B.偏移特性的阻抗继电器C.方向阻抗继电器D.电抗特性的阻抗继电器【答案】 C2、各种变配电装置防止雷电侵入波的主要措施是（）。
A.采用避雷针B.采用（阀型）避雷器C.采用避雷网D.采用避雷线【答案】 B3、根据《电力供应与使用条例》规定，盗窃电能的，由电力管理部门责令停止违法行为，追缴电费并处应缴电费（）倍以下罚款。
构成犯罪的，依法追究刑事责任。
A.三B.四C.五D.六【答案】 C4、电力系统的等值模型中，负荷模型（）。
A.由它的端电压和输出功率来表示B.由一个恒功率或负荷电压静态特性表示C.是一个分布参数的电路，可用一个集中参数的Ⅱ形等值电路表示D.通常用集中参数的Γ形等值电路表示【答案】 B5、波在线路上传播，当末端短路时，以下关于反射描述正确的是（）。
A.电流为0，电压增大一倍B.电压为0，电流增大一倍C.电流不变，电压增大一倍D.电压不变，电流增大一倍【答案】 B6、在复杂故障的计算中，当特殊相与基准相不一致时，需要在（）中引入移相系数A.故障口电势方程B.故障口边界条件方程C.网络 KCL 方程D.网络 KVL 方程【答案】 B7、制空载线路合闸过电压的主要措施是A.装设避雷器B.装设消弧线圈C.采用真空断路器D.带并联电阻的断路器【答案】 D8、单台变压器的最大持续工作电流为额定电流的（）倍。
A.1.0B.1.05C.1.1D.1.15【答案】 B9、（）没有专门的灭弧装置，它不能带负荷关合或拉开。
A.负荷开关B.断路器C.自动开关D.隔离开关【答案】 D10、中国第一个国产化背靠背直流工程子（B）年投入运行A.2002B.2005C.2012D.2014【答案】 B11、当选相元件拒绝动作时A.跳开三相，重合三相B.跳开三相，重合单相C.跳开三相不再重合D.以上都不对【答案】 A12、下列哪个不是综合重合闸装置的直流回路的组成A.单相跳闸回路B.三相跳闸回路C.重合闸回路D.交流回路【答案】 D13、电压等级为（）及以上屋外配电装置的构架荷载条件及安全距离，有条件时直考虑带电检修的要求A.10kVB.35kVC.10kVD.220kV【答案】 C14、高频收发信机通过稿合电容器等设备接于一相导线与大地之间的发方式为（）A.一相制B.相地制C.通信制D.两相制【答案】 B15、在中性点直接接地电网中发生接地短路时，（）零序电压最高。
电工技能测试B卷
电工技能测试B卷一、填空题1.断路器的合闸线圈的电源回路与控制、保护用电源回路分开。
2.在保护盘或控制盘上工作，应将检修设备与运行设备已明显的标志隔开。
3.电压互感器的二次负荷，包括二次所接的各种测量仪表、继电器和信号灯以及二次回路的线路中的全部损耗。
4.开关停、送电和并解列的操作前后，必须检查开关的实际位置和表计指示。
5.电力系统发生短路时，通常还发生电压下降。
6.大气过电压又叫外部过电压，包括两种，一种是直击雷过电压，另一种是雷击于设备附近是在设备上产生的感应过电压。
7.系统中非全相运行或断路器合闸时，三相触头不同时接触，也会出现零序分量。
8.断路器事故跳闸时起动事故信号、位置信号，发生其它故障及不正常运行状态时起动预告信号。
9.在电流互感器二次回路上工作，用做短路二次绕组的短路线，必须是短路片或短路线，严禁用导线缠绕。
10.在室外构架上工作，则应在工作地点邻近的带电设备的横梁上悬挂“止步，高压危险”牌，此项标示牌在值班人员监护下，由工作人员悬挂。
11.影响变压器事故过负荷的因素是冷却方式和当时环境温度。
12.在带电的电压互感器二次回路上工作，严格防止短路或接地，在带电的电流互感器二次回路上工作，严禁将电流互感器二次侧开路。
13.断路器只有在检修的情况下，才能进行慢分、慢合操作。
14.瓦斯保护能反映变压器油箱内的各种故障，它分为动作于跳闸的重瓦斯保护，动作于信号的轻瓦斯保护。
15.高压断路器主要由四部分组成：导电部分、灭弧部分、绝缘部分、操作机构部分。
16.高压设备发生接地时，室内不得靠近故障点 4 m以内，室外不得接近故障点 8 m以内。
17.测电气设备的绝缘电阻时，应先将该设备的电源切断，摇测有较大电容的设备前还要进行放电。
18.三相端线之间的电压称为线电压；端线与中性点之间的电压为相电压；在星形连接的对称电路中,线电压等于3倍的相电压。
19.正弦交流电路中总电压的有效值与电流的有效值的乘积,既包含有功功率 ,也包含无功功率 ,我们把它叫做视在功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《 电力系统分析 下 》试卷第 1 页 共 8 页
诚信应考,考试作弊将带来严重后果！
华南理工大学期末考试
《 电力系统分析 下 》试卷 A卷
注意事项：1. 考前请将密封线内各项信息填写清楚；
2. 所有答案请直接答在试卷上(或答题纸上)；
3．考试形式：开（闭）卷；
4. 本试卷共 六 大题，满分100分， 考试时间120分钟
。
题 号 一 二 三 四 五 六 总分
得 分
评卷人
一、判断（在后面括号中打√或×，每题1分，共6分）
1. 采用分裂导线可以增大输电线路的自然功率。 ( )
2. 为了降低网络损耗，需要适当降低变压器的运行电压。 ( )
3. 在系统的电压偏低，无功功率不足的情况下，可以采用
调整变压器分接头的办法来提高电压。 （ ）
4. 当系统由于有功不足和无功不足因而电压和频率都偏低时，
应该首先解决有功功率平衡的问题。 ( )
5. 为了说明系统负荷的起伏特性，将最小负荷与日最大负荷
的比定义为负荷率。 ( )
6. 电压偏差型的比例式励磁调节器KV取值越大，越有利于
电力系统静态稳定性。 ( )
二、填空题（每空1分，共14分）
1. 电力元件首末端两点电压的____________被称为电压降落。
2. 在电磁环网中，变压器变比不匹配会产生流经变压器的__________功率。
3. 功率在环形网络中与_________________分布时，功率损耗最小，称为经济
分布。
4. 系统元件两端存在电压__________是传送无功功率的条件，存在电压
____________则是传送有功功率的条件。
_
_
_
_
_
_
_
_
_
_
___ ________ 姓名 学号 学院 专业 座位号 ( 密 封 线 内
不
答
题
)
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
密
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
封
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
线
…
…
…
…
…
…
…
…
…
…
…
…
…
…
《 电力系统分析 下 》试卷第 2 页 共 8 页
5. 牛顿－拉夫逊法潮流计算方法的特点在于逐步__________，要求初始解要比
较接近真实解，否则可能不收敛；其导数项称为____________________矩阵。
6. 变化负荷引起的频率变动需要___________参与频率调整，这种调整通常称
为频率的二次调整。二次调频并不能改变系统的单位调节功率，但能减小系
统频率的偏移。二次调频可以实现无差调节，前提是系统具有充足的
__________________。
7. 电网元件的能量损耗主要有两种形式：第一种与________的平方成正比，如
变压器绕组和线路导线中的损耗；第二种与_________的平方成正比，如变
压器铁芯损耗、电缆和电容器绝缘介质中的损耗。
8. 负荷在两台机组间进行分配时，当两机组的能耗______________相等时，总
的能耗将最小。
9. 调差系数δ的大小对频率偏移的影响很大，δ越小，频率偏移越__小__。
10. 电力系统暂态稳定性水平高低可以用临界切除角来判断，一个简单电力系统
临界切除角越___大_则稳定性水平越高。
三、多项选择题（每题2分，共10分；每道题全部答对才得2分，否则0分）
1. 在电力系统潮流计算中，根据系统的实际运行条件，一般将节点分为
（ ）
A PQ节点 B 功率节点 C PV节点 D平衡节点
2. 请将潮流计算的基本步骤的按顺序填写：（ ）
A 循环求解修正方程式
B 计算各节点电压的新值后进入下一次迭代，直到满足收敛判据为止
C 计算平衡节点功率和线路功率、损耗
D 形成节点导纳矩阵，设定节点电压的初值和迭代次数置0
3. 与牛顿－拉夫逊法相比，P-Q分解法的特点主要有（ ）
A 通过降阶显著节省了内存量和求解时间
B 采用对称系数矩阵来代替变化的非对称系数矩阵
C 相同精度要求下迭代次数比较多
《 电力系统分析 下 》试卷第 3 页 共 8 页
D 简化手段对计算精度影响较大
4. 负荷特性是指反映综合负荷的功率随系统的运行参数的变化规律的曲线或
数学表达式，通常包括（ ）
A 负荷的频率静态特性 B 负荷的电压静态特性
C 负荷的电流静态特性 D 负荷的谐波静态特性
5. 以下各项措施中有助于降低网损的技术措施有（ ）
A 合理组织运行方式 B 改善网络功率分布
C 合理的无功补偿 D 减小负荷峰谷差
四、简答题（每题5分，共20分）
1、试以下图所示的简单电力系统为例，推导负荷端电压与发电机电压之间的关
系，由此说明调整用户端电压Vb可以采取的措施。
《 电力系统分析 下 》试卷第 4 页 共 8 页
2、 试对比分析并联电容补偿和串联电容补偿在调压和改善稳定性方面所起的
不同作用。
3、试述静态稳定性和暂态稳定性两者在定义、稳定性判据和稳定性的数学分析
方法方面的区别。
《 电力系统分析 下 》试卷第 5 页 共 8 页
4、简述不同的励磁调节器性能对电力系统暂态稳定性的影响。
五、计算题（共4题，共50分）
1. （7分）某配电线路额定电压10kV，输送负荷为：S=5.0+j2.0MVA，线路参
数为：Z=2.0+j4.0Ω，电源侧电压V0=10.5kV，试计算负荷侧节点电压V1以及
线路的功率损耗。
《 电力系统分析 下 》试卷第 6 页 共 8 页
2. （6分）发电厂通过SFL-40000/110型升压器变压与系统连接，变压器归算至
高压侧阻为2.0+j40，额定电压为12122.5%/10.5KV。系统最大负荷是
40+j30MVA，最小负荷是20+j15MVA，要求高压母线电压维持在116KV恒定
不变，发电机的母线实行逆调压，试选该变压器的分接头。
3. （7分）某电力系统中，与频率无关的负荷占20％，与频率一次方、二次方
成正比的负荷分别占50％、30％。求系统频率由50Hz降到48Hz和45Hz时，
相应的负荷变化百分值。
《 电力系统分析 下 》试卷第 7 页 共 8 页
4. （30分）如图1所示单机无穷大系统，稳态运行中一条线路首端发生金属性
三相短路，
（1） 写出标幺值下的转子运动方程；（5分）
（2） 请分别列计算稳态运行状态下发电机内电势qE、qE和E，并分别
写出用以上电势描述的发电机有功电磁功率的表达式；（10分）
（3） 利用等面积定则，求保证系统暂态稳定性的极限切除角（发电机采
用E恒定和机械功率恒定模型）（10分）；
（4） 当发电机保持'0'EE常数时，静态稳定极限和稳定储备系数。（5
分）
图１ 单机无穷大系统
各元件参数（标幺值）：
发电机（G）：0.1dX, 1.0dX，sTJ6，D＝0；
变压器：1.021TTXX；
输电线路（每回线）：5.0LX；
稳态运行点：0.1V，9.0cos,0.100P
《 电力系统分析 下 》试卷第 8 页 共 8 页
