夏普复印机常见的故障代码及维修 (2)
夏普复印机故障代码及解决方案
夏普AR-15八、AR-158S、AR-158FＬ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障夏普AR-158、AR-158S、AR-158F的进入方式是：C----复印模式键----C----复印模式键SM-14。
夏普SHARP 1020 自诊代码L1 00 反射镜进给故障L3 00 反射镜返回故障L4 01 主电机故障L5 02 镜头故障L8 01 时钟脉冲03 AE传感器H2 00 热敏电阻开路00定影器高温H4 00 定影器低温U2 01 存储器故障04 IC存取错误U5 00 ADF通讯故障01 阻力传感器故障02 出纸传感器11 给纸电机12输纸电机F1 00 分页器通讯02 输纸电机04纸盒上下限05纸盒原位06 纸盒电机14 张紧传感器F2 31 图象浓度传感器32 鼓标记传感器35 栅极电压校正EE EU 色粉不足检测EL色粉过多检测P 闪亮进纸组故障夏普2030自诊代码U3-20反光镜电机锁定U3-21 反光镜电机MHPS故障L4-01 主电机故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头电机LHPS故障L8 电源频率故障H2 定影器热敏电阻故障H3 定影器高温故障H4 定影器低温故障U2 总计数器故障U4-02 ADU校直板故障U4-04 ADU后端板故障U5-00 ADU通讯故障U5-01 A电机故障U5-02 B电机故障U5-03 阻挡传感器故障U5-04 排除传感器故障EE-EL 自动显影剂调整过量EE-EU 自动显影剂调整不足F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障U6 底座故障F1 分页器故障F2-02 墨粉电机故障夏普-复印机－打印机常用代码故障解决方案：夏普AR205复印机显“L4-11”故障解决方式对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。
夏普复印机常见的故障代码及维修
夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最根本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。
假如是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。
还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进展调整，用百分比号进展降低。
假如还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。
假如没有的话，还要进展调整它的高度，要不然会烧坏定影灯。
假如出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。
假如定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。
假如没有，可以进入维修程序进展定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因Ｌ１镜片挪动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027代码: F104 故障: 指标上限解决: 关开机代码: F105 故障: 指标上限解决: 关开机代码: F106 故障: 移位电机故障解决: 关开机机型: 夏普10161116代码: L100故障: 反光镜进纸故障 (初始化时,反光镜开场进纸起的1.5秒内,MHPS不断开复印时,从反光镜开场进给起的0.5秒内MHPS不断开在复印期间反光镜进给开场时,反光镜不在原始位置)解决: 断开接通电源代码: L401解决: 断开接通电源代码: L801故障: 零穿插脉冲故障 (零穿插脉冲移位宽度大于10%)解决: 断开接通电源代码: U201故障: 后备存储器故障〔即使器增加值与校验值总和值互存在差异〕解决: 执行模拟16代码: U501故障: 阻力传感器阻力宽度传感器调整故障〔执行阻力传感器和阻力宽度传感器调整〔模拟53-4〕时，调整值超出规定的范围〕解决: 执行模拟14代码: U511解决: 执行模拟14代码: U512故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)解决: 执行模拟14代码: F100故障: 分页器通信错误(在分页器和主组件进展通信中出现错误)解决: 执行模拟14代码: F102解决: 执行模拟14代码: F104故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)解决: 执行模拟14代码: F105故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)解决: 执行模拟14代码: F106解决: 执行模拟14代码: F231感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正期间,元件电平为3V以下.解决: 执行模拟14机型: 夏普1025代码: L401 故障: 主电机异常〔锁定检测〕解决: 执行指令14代码: L801 故障: 电源频率异常解决: 执行指令14代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14代码: L100 故障: 反光镜前进〔扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。
夏普系列复印机代码
夏普系列复印机代码进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200 C 插入 0 插入 C Ca 0 CAR275/AR255 #插入 C插入 #插入0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入 * 插入 CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位SIM46-1暴光强度调整执行模式时,开始预热并在复印数量显示器上显示当前手动设定上限值(ME)要选择显示,按放大倍率显示键复印数量显示屏第1位第2第3位显示数据A 1----99 手动(ME)上限值b 1----99 手动(M)下限值c 1----99 手动(ME)色粉节省上限值d 1---99 手动(ME)色粉节省下限值E 1---99 照片(PE)上限值F 1---99 照片（PE）下限值G 1---99 自动（AE）倾斜H 1---99 自动（AE）下限值I 1---99 自动（AE）色粉节省倾斜J 1---99 自动（AE）色粉节省下限值设定范围为1---99，减小数值则加大浓度，如出现底灰时可加大对应的数值。
调完后按CA键取消调整方式（注）对于自动（AE）倾斜和自动（AE）色粉节省倾斜，一定要设定“0”。
夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器/ 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主/ 转印充电输出/ 栅极检查（ME）8-03：主/ 转印充电输出/ 栅极检查（PE）8-04：主/ 转印充电输出/ 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定 0=50000张1=2500张2=5000张3=10000张4=25000张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000张21-03 彩色显影器小修设置0=10000张 1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器/ 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数)26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26-13：预热方式设定(0 正常 1主电机转至预热结束)26-20：后缘空白设定(0 有空白 1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面/ 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前/ 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下)H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障6 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM ）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的NETwork Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
夏普复印机打印机常用代码故障解决大全
夏普复印机打印机常用代码故障解决大全夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。
故障现象： 1、主板供电不正常。
2、移位器原位传感器不正常。
解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。
怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。
维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。
用-11代码检查后重回客户处。
在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。
总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。
夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。
故障原因： 1、曝光灯损坏。
2、曝光灯线束不良。
3、电路板损坏。
解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。
接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。
一般出现F5-02普通都是线束不良引起的。
电路板出现损坏的情况很少，但不排除。
如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。
夏普复印机常见的故障代码及维修
夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。
如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。
还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。
如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。
如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。
如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。
如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。
如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027代码: F104 故障: 指标上限解决: 关开机代码: F105 故障: 指标上限解决: 关开机代码: F106 故障: 移位电机故障解决: 关开机机型: 夏普10161116代码: L100故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的1.5秒内,MHPS不断开复印时,从反光镜开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)解决: 断开接通电源代码: L401故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于0.5秒解决: 断开接通电源代码: L801故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)解决: 断开接通电源代码: U201故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）解决: 执行模拟16代码: U501故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53-4）时，调整值超出规定的范围）解决: 执行模拟14代码: U511故障: 给纸电机故障（给纸电机转动期间，0.1秒以上未检测到转动脉冲解决: 执行模拟14代码: U512故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)解决: 执行模拟14代码: F100故障: 分页器通信错误(在分页器和主组件进行通信中出现错误)解决: 执行模拟14代码: F102故障: 输纸电机故障(在输纸电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F104故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)解决: 执行模拟14代码: F105故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)解决: 执行模拟14代码: F106故障: 纸库电机故障 (纸库电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F231故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达3.75V图像浓度传感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正期间,元件电平为3V以下.解决: 执行模拟14机型: 夏普1025代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14代码: L801 故障: 电源频率异常解决: 执行指令14代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。
夏普数码复印机维修代码
夏普数码复印机维修代码1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPFPS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓..主题：复印机维修维修代码IT夏普数码复印机故障代码2006-11-1916:59夏普数码复印机故障代码夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
常亮：查电源板、MCU板、灯控板）H400定影部低温故障（温不足140度）（恒温器等）H501连续5次T10D（T20D）未检测到卡纸（定影卡纸，安装等）02定影热敏电阴的检测异常CC原稿检测传感器错误U204EEPROM通信出错（ROM安装到位否）11计数器校正出错12调整值校正出错20机器速度代码数据出错（SIM26-57设的机种类型对否）40CRUM芯片通信出错（显影组件接触不良）U329反射镜原始位置错误U700RIC板与本机连接U900MCU-O..复印机维修维修代码IT佳能np1215复印机故障代码表2006-11-1916:06佳能np1215复印机故障代码表佳能np1215复印机故障代码表故障代码故障原因E000定影温度过低。
灯管，热敏电阻，ac驱动器不良E001定影温度过高。
热敏电阻或ac驱动器dc控制器不良E030计数器断线，dc控制器不良E202光学系统在规定的时间内没有回复或通过原位E210规定时间镜头没有返回原位E221灯稳压器或dc控制器不良E400自动进稿器不良E500自动分页器不良说明：以上代码当故障排除后，开电可自动复位不再显示，但e000必须在修复后清除才能消除。
夏普数码机器维修代码主代码
夏普AR1818、1820维修经验分享：维修模式：C→插入→0→插入→主代码→复印键→副代码→复印键。
示例：主代码副代码内容14 清除U2以外的故障16 清除U2故障24 7 光鼓计数清除H 4交替闪：定影温度低，用14清除。
按C-插入-0-插入，这时所有灯消失，按1、4键，再按复印键，大功告成。
如不能清除，可用16试一试。
出现H2，不能正常开机，用14清，不行就换热敏电阻。
常见故障对策：1、显示“小人”灯时，须更换鼓和刮板。
在更换时，先要将光学部分全面清洁。
更换完成后，用代码20-1清除保养计数，还须执行24-7代码清除鼓记数，再用46-1将曝光量调整下来，以保证鼓以后能保持良好的复印质量和使用寿命。
2、显示“太阳”时，须更换载体。
在更换载体时，须将旧载体清光，不要有残留在显影器内。
装上新载体后，再用42-1代码清除显影计数，用24-7清鼓计数器。
在更换载休时要检查显影器的搅拌辊及轴套是否磨损，如果磨损须换搅拌辊和轴套，这样可以避免漏载体。
3、夏普1818漏粉：粉如果漏在前盖可能是废粉满了，清空或是换粉盒；粉漏在转印的可能是鼓不行了或是载体的问题。
4、漏载体：鼓组件不行了，或者是在换载体的时候齿轮转错方向了，要把显影器周围的载体清洁干净，再就是看显影器的黄片是否变形。
5、开机就自动关机：AR1818主电源接通后20秒左右时间,就自动关机，也不显示代码?办法：有保护开关，在开关里面有两根细线，拨掉就行了。
6、出F2代码：检查墨粉盒，需更换芯片、或换原装的粉盒。
7、出U2-40，用代码16一般可以消掉。
U2-40第一个问题是：如果碳粉芯片不好会造成频率不稳定，重新安装粉盒。
不行的话，要换芯片，故障可以排除。
另外，在安装粉盒的时候一定要将粉搅匀。
8、经常出“F5”故障代码时，首先将机器的光学部份全清洁，这时引起的原因是光学部份局部脏了，标尺板的白电平有污渍。
还有引起的原因就是CCD的位置不对需调整或连线不良需更换。
夏普复印机打印机常用代码故障解决大全
夏普复印机打印机常用代码故障解决大全夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。
故障现象： 1、主板供电不正常。
2、移位器原位传感器不正常。
解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。
怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。
维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。
用-11代码检查后重回客户处。
在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。
总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。
夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。
故障原因： 1、曝光灯损坏。
2、曝光灯线束不良。
3、电路板损坏。
解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。
接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。
一般出现F5-02普通都是线束不良引起的。
电路板出现损坏的情况很少，但不排除。
如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。
夏普打印机修理常用代码
夏普复印机常见的故障代码及维修 (伟事达提供，更多点这里)关于：夏普复印机在工作中显示“H2”、“H3”、“H4”。
解决方法：在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。
如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。
还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。
如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。
如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。
如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。
如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。
如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可。
夏普AR-2718(伟事达提供，更多点这里)进入维修模式顺序：#--插入—C—插入--？夏普AR2718维修代码(伟事达提供，更多点这里)1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障（H-2解除定影组件代电拆除后的故障）16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能)26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50) 26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接.欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
夏普复印机打印机常用代码故障解决大全
夏普复印机打印机常用代码故障解决大全夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。
故障现象： 1、主板供电不正常。
2、移位器原位传感器不正常。
解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。
怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。
维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。
用-11代码检查后重回客户处。
在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。
总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。
夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。
故障原因： 1、曝光灯损坏。
2、曝光灯线束不良。
3、电路板损坏。
解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。
接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。
一般出现F5-02普通都是线束不良引起的。
电路板出现损坏的情况很少，但不排除。
如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

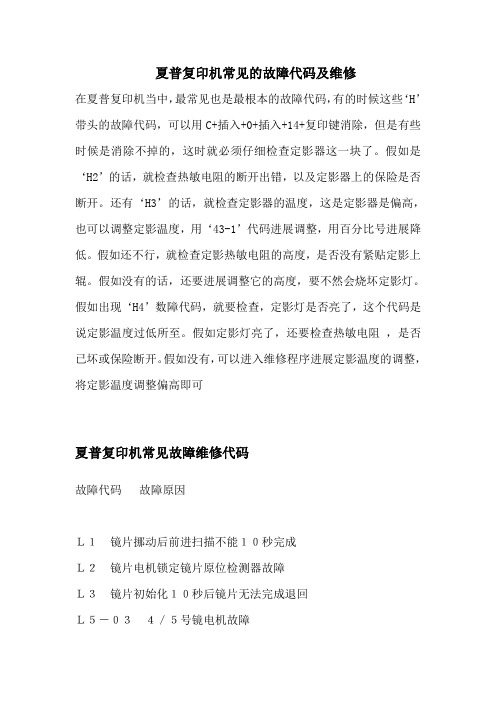

夏普复印机常见的故障代码及维修
在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些
‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但
是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。
如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的
保险是否断开。还有‘H3’的话，就检查定影器的温度，这是定影
器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百
分比号进行降低。如果还不行，就检查定影热敏电阻的高度，是否
没有紧贴定影上辊。如果没有的话，还要进行调整它的高度，要不
然会烧坏定影灯。如果出现‘H4’数障代码，就要检查，定影灯是
否亮了，这个代码是说定影温度过低所至。如果定影灯亮了，还要
检查热敏电阻 ，是否已坏或保险断开。如果没有，可以进入维修程
序进行定影温度的调整，将定影温度调整偏高即可
夏普复印机常见故障维修代码
故障代码? 故障原因?
Ｌ１?镜片移动后前进扫描不能１０秒完成??
Ｌ２?镜片电机锁定镜片原位检测器故障??
Ｌ３?镜片初始化１０秒后镜片无法完成退回??
Ｌ５－０３?４／５号镜电机故障??
Ｌ５－０４?４／５号镜电机ＭＨＰＳ故障??
Ｌ５－０５?镜头电机故障??
Ｌ６?旋转纸匣检测器ＲＣ电机故障??
Ｌ８?电源频率异常??
Ｈ２?热敏电阻开路??
Ｈ３?热辊温度过高??
Ｈ４?热辊温度过低??
Ｈ５?下热辊定影保险开路??
Ｈ６?下热辊温度保险开路??
Ｕ１?后备电池电压过低??
Ｕ２?存储器累计检查出错??
Ｕ３?ＡＥ传感器故障??
Ｕ４?ＡＤＵ故障??
Ｕ５－００?ＡＤＦ通讯故障??
Ｕ５－０１?Ａ电机故障??
Ｕ５－０２?Ｂ电机故障??
Ｕ５－０３?阻力传感器故障??
Ｕ５－０４?排出传感器故障??
ＥＥ－ＥＬ?显影剂过深??
ＥＥ－ＥＵ?显影剂过浅??
Ｆ２－０２?碳粉电机故障??
Ｆ３－１２?主机上纸匣提升电机故障??
Ｆ３－２２?主机下纸匣提升电机故障??
以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型:
夏普2022-2027?
代码: F104 故障: 指标上限 解决: 关开机?
代码: F105 故障: 指标上限 解决: 关开机?
代码: F106 故障: 移位电机故障 解决: 关开机?
?
代码: L100?
故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的1.5秒
内,MHPS不断开复印时,从反光镜?
开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始
时,反光镜不在原始位置)?
解决: 断开接通电源?
代码: L401?
故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间
长于0.5秒?
解决: 断开接通电源?
代码: L801?
故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)?
解决: 断开接通电源?
代码: U201?
故障: 后备存储器故障（即使器增加值与校验值总和值互存在差
异）?
解决: 执行模拟16?
代码: U501?
故障: 阻力传感器 阻力宽度传感器调整故障（执行阻力传感器
和阻力宽度传感器调整（模拟?
53-4）时，调整值超出规定的范围）?
解决: 执行模拟14?
代码: U511?
故障: 给纸电机故障（给纸电机转动期间，0.1秒以上未检测到
转动脉冲?
解决: 执行模拟14?
代码: U512?
故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转
动脉冲)?
解决: 执行模拟14?
代码: F100?
故障: 分页器通信错误(在分页器和主组件进行通信中出现错
误)?
解决: 执行模拟14?
代码: F102?
故障: 输纸电机故障(在输纸电机转动期间,0.5秒以上未检测到
转动脉冲?
解决: 执行模拟14?
代码: F104?
故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错
误)?
解决: 执行模拟14?
代码: F105?
故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原
位传感器未检测)?
解决: 执行模拟14?
代码: F106?
故障: 纸库电机故障 (纸库电机转动期间,0.5秒以上未检测到
转动脉冲?
解决: 执行模拟14?
代码: F231?
故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最
大,输入值未达3.75V图像浓度传?
感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正
期间,元件电平为3V以下.?
解决: 执行模拟14?
机型: 夏普1025?
代码: L401 故障: 主电机异常（锁定检测） 解决: 执行指令
14?
代码: L801 故障: 电源频率异常 解决: 执行指令14?
代码: U321 故障: 反射镜原位状况检测异常 解决: 执行指令
14?
代码: F312 故障: 本体上段供纸盘上升电机异常 解决: 执行
指令14?
代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给
起动后，6秒钟以内前进没完成。）?
代码: L401 故障: 光鼓电动机（感光体光鼓驱动用电动机锁定
(成象系统)反光镜最初动作时或扫描开始?
后,3.5秒内没完成返回(无原位检查）。?
代码: U321 故障: 反光镜电动机{反光镜原位检测异常；①反光
镜扫描启动时,确认反光镜原位传感器?
OFF ②反光镜启动最初动作时,前进返回转换时,确认反光镜原
位传感器ON?
代码: U341 故障: 反光镜电动机：{镜头移动动作故障: ①镜头
动作时,使镜头电动机驱动脉冲定最大脉冲+?
100脉冲以上时也没有达到目标位置 ②镜头电动机驱动开始时,
即使输出驱动脉冲,动作也不开始}。?
代码: U501 故障: 对位传感器异常；RDA侧故障检测。?
代码: U511 故障: 给纸电动机动作异常；RADF侧故障检测。?
代码: U512 故障: 输送电动机动作异常；RADF侧故障检测。?
代码: L801 故障: 无全波信号；全波没被输出;全波输出电平故
障: ;没能确认全波.?
解决:?
代码: F104 故障: 索引器下限检测；分页器侧的故障检测。?
解决:?
代码: F105 故障: 索引器上限检测；分页器侧的故障检测。?
代码: F106 故障: 升降电动机故障(装订分页器)；分页器侧的
故障检测。?
代码: F231 故障: 感光体表面反射率异常；感光体表面测定时,
图像浓度传感器输出不在2.8-4.65V的范围 内32?
代码: F3'01 故障: LCC﹑PT圆盘故障: ；纸盘上升﹑下降中,PT
圆盘的旋转检测(升降电动机驱动检测)传感器?
的输出特性经过200MS以上也不变化。?
代码: F312 故障: 纸盘1上升中的故障；用纸空白传感器在ON
状态下纸盘上升时,从上升开始经过4秒以
上,上限传感器无ON;用纸空白传感器在OFF状态下纸盘上升时,
从上升开始经过去时10秒以上,上限传感器也无ON?
代码: P19 故障: 主操作人代码变更；能变更主操作人代码 ；?
代码: P21 故障: 自动断电时间设定；能设定复印结束后自动断
电时间（能设定10分钟-4小时）?
代码: P31 故障: 预热方式设定；（能设定额复印结束后自动进
入预热的时间（能设定1分钟-120分钟）?
代码: P51 故障: 分页器自动取出功能的初始设定；连接
SF-S55N型装订分页器时，可以选择对分页、分?
类、装订分页各方式是否设定自动取出功能。?
代码: P71 故障: 用纸纸盘自动转换的禁止；能禁止纸盘1、2、
3、4中放置同一尺寸的用纸时连续转换（?
进纸）。（使用于各纸盘中放置不同质量的用纸时。对安装大容
量纸盘时禁止纸盘自动转换也起作用）。?
机型: 夏普2022-2027?
代码: U321 故障: 反光镜电机MHP故障 解决: 关开机?
代码: L401 故障: 主机锁定 解决: 关开机?
代码: L801 故障: 电源线频率故障 解决: 关开机?
代码: U501 故障: A电机故障 解决: 关开机?
机型: 夏普2022-2026?
代码: F312 故障: 主机上纸盒抬升电机故障 解决: 关开机?
代码: U601 故障: 底座1纸盒抬升电机故障 解决: 关开机?
代码: U610 故障: 底座输纸电机故障 解决: 关开机?
代码: F101 故障: 分页器通讯故障 解决: 关开机?
代码: F102 故障: 纸张转向故障 解决: 关开机?
代码: F103 故障: 输纸电机故障 解决: 关开机
