公差与技术测量复习题2
公差配合与测量技术复习试题(含答案)
《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。
A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。
A.较大B.较小C.适当D.无关。
[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。
A完全 B.不完全 C.不一定 D.不可能。
[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。
A.不小于B.等于C.不等于D.不大于。
[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。
A.准确性B.无关 C 低速运动 .D.高速运动。
[6] （ C ）误差是有某种不正常的原因造成的。
A.相对B.绝对C.粗大D.变值。
[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。
A.形状B.定向C.定位D.形位。
[8] （ C ）配合可能有间隙，也可能有过盈。
A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。
A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。
A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。
A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。
A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。
A.较大B.较小C.较高D.较低。
[14] （）误差可用修正法和抵消法等方法消除。
A.随机B.系统C.粗大D.相对。
[15] 标准规定了（ B ）优先数系列。
A.4个B.5个C.10个D.1个。
[16] 同一公差等级的两个尺寸、其公差数值( )。
A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。
公差与技术测量复习题
公差与技术测量复习题一、单项选择题：1．检测是互换性生产的（）。
①保证②措施③基础④原则2．优先数系中R10数列公比是（）。
①1.60 ②1.25 ③1.12 ④1.063．用量快组成公称尺寸，其量块数不得超出（）。
①4块②5块③6块④7块4．优先数系中R10数列包容（）。
①R5数列②R20数列③R40数列④R80数列5．标准化是制定标准和贯彻标准的（）。
①命令②环境③条件④全过程6. 优先数系中R5数列公比是（）。
①1.60 ②1.25 ③1.12 ④1.067．用光学比较仪测量轴径的方法属于（）。
①相对测量法②绝对测量法③综合测量法④间接测量法8. 量块按制造精度分为（）。
①5级②6级③7级④8级9．用卡尺测量轴径的方法属于（）。
①相对测量法②绝对测量法③综合测量法④间接测量法10. 互换性生产的技术保证是（）。
①大量生产②公差③检测④标准化11. 公差是用来控制产品的（）。
①加工质量②机械自由度③机械结构④机械效率12. 优先数系中R10/3数列是（）。
①基本数列②补充数列③派生数列④等差数列14．量块按检测精度分为（）。
①5等②6等③7等④8等15. 用外径千分尺测量轴径的方法属于（）。
①相对测量法②绝对测量法③综合测量法④间接测量法16．尺寸公差是用来控制产品的（）。
①表面精度②尺寸精度③机械结构④机械效率17．基本偏差代号为A、G、F的孔与基本偏差代号为h的轴配合为（）。
①基孔制配合②基轴制配合③任意制配合④过盈配合18．过渡配合的平均配合偏差为（）。
①不为零②间隙或过盈③间隙④过盈19．过盈配合的孔的基本尺寸一定，所有公差等级的基本偏差是（）。
①负偏差②正偏差③相同④不相同20．某孔、轴配合的最大间隙为+32μm，最大过盈为－25μm，配合公差为（）。
①+7μm ②+57μm ③+32μm ④－25μm21．轴的最大实体尺寸为（）。
①最大极限尺寸②最小极限尺寸③体外作用尺寸④实际尺寸22．φ50H7的孔和φ50H6孔相比，其相同的极限偏差为（）。
公差与技术测量试题及答案
公差配合与技术测量试题 2一、填空1、允许零件几何参数的变动量称为2、按互换的程度不同,零部件的互换性可分为互换和互换;3、配合的选用方法有、、 ;4、公差类型有公差, 公差, 公差和 ;5、向心滚动轴承除圆锥滚子轴承共分为：、、、、五等级,其中级最高, 级最低;6、配合是指相同的,相互结合的孔和轴的公差带的关系;7、光滑极限量规简称为 ,它是检验的没有的专用检验工具;8、根据配合的性质不同,配合分为配合, 配合, 配合;9、用量规检验工件尺寸时,如果规能通过, 规不能通过,则该工件尺寸合格;10、按照构造上的特征,通用计量器具可分为 , , , ,气动量具,电动量仪;11、形状公差包括 , , , , , ;12、国际单位制中长度的基本单位为 ;13、位置公差包括 , , , , , ,, ;14、在实际测量中,常用真值代替被测量的真值,例如,用量块检定千分尺,对千分尺的示值来说,量块的尺寸就可视为真值;15、螺纹按其用途不同,可分为螺纹, 螺纹和螺纹;16、表面粗糙度Ra、Rz、Ry三个高度参数中, 是主要参数17、表面粗糙度的评定参数有 , 、 , , , ;18、当通用量仪直接测量角度工件时,如果角度精度要求不高时,常用测量；否则,用光学角分度头或测量;19、表面粗糙度检测方法有：、、;20、键的种类有 ;21、平键配合是一种制的配合,配合种类只有三种, 键连接, 键联接和键联接,其中键联接是间隙配合; 键联接和键联接是过渡配合;22、角度和锥度的检测方法有和23、平键和半圆键都是靠键和键槽的面传递扭矩;24、检验工件最大实体尺寸的量规称为 ;检验工件最小实体尺寸的量规称为 ;二名词解释1.基本尺寸：2.2.实际尺寸：3.尺寸公差：4.极限尺寸：5.上偏差：6.下偏差：7.基孔制：8.基轴制：9.分度值：10.综合测量：11.单项测量：12.接触测量：13.非接触测量：14.形状误差：15.定位误差：16.表面粗糙度：17.圆锥角：18.锥度C：19.孔的作用尺寸：轴的作用尺寸：20.测量误差：21.测量范围：三、简答题1、选定公差等级的基本原则是什么2、基准制的选用原则是什么3、那些情况下,采用基轴制4、在机械加工过程中,被加工表面的粗糙度是什么原因引起的5、表面粗糙度对零件的使用性有什么影响6、表面粗糙度高度参数允许值的选用原则是什么7、与光滑圆柱配合相比,光滑圆锥配合的优点是什么8、螺纹中径对螺纹配合有何意义9、与单键相比,花键联接的优缺点公差配合与技术测量试题答案一、填空1、允许零件几何参数的变动量称为公差2、按互换的程度不同,零部件的互换性可分为完全互换和不完全互换;3、配合的选用方法有计算法实验法类比法.4、公差类型有尺寸角度公差,形状公差,位置公差和表面粗糙度;5、向心滚动轴承除圆锥滚子轴承共分为：BCDEG五等级,其中B级最高,G级最低;6、配合是指基本尺寸相同的,相互结合的孔和轴的公差带的关系;7、光滑极限量规简称为量规,它是检验孔、轴零件的没有刻度的专用检验工具;8、根据配合的性质不同,配合分为间隙配合,过盈配合,过渡配合;9、用量规检验工件尺寸时,如果通规能通过,止规不能通过,则该工件尺寸合格;10、按照构造上的特征,通用计量器具可分为游标量具,微动螺旋副量具,机械量具,光学量具,气动量具,电动量仪;11、形状公差包括直线度,平面度,圆度,圆柱度,线轮廓度,面轮廓度;12、国际单位制中长度的基本单位为米13、位置公差包括平行度,垂直度,倾斜度,同轴度,对称度,位置度,圆跳动,全跳动;14、在实际测量中,常用相对真值代替被测量的真值,例如,用量块检定千分尺,对千分尺的示值来说,量块的尺寸就可视为相对真值;15、螺纹按其用途不同,可分为紧固螺纹,传动螺纹和密封螺纹;16、表面粗糙度Ra、Rz、Ry三个高度参数中,Ra是主要参数17、表面粗糙度的评定参数有轮廓算术平均偏差Ra,微观不平度十点高度Rz轮廓最大高度Ry,轮廓微观不平度的平均距离Sw,轮廓的单峰平均间距S,支撑长度率Tp18、当通用量仪直接测量角度工件时,如果角度精度要求不高时,常用万能量角器测量；否则,用光学角分度头或测角仪测量;19、表面粗糙度检测方法有：用光切粗糙度样块比较——比较法用电动轮廓仪测量——针描法用光切显微镜测量——光切法用干涉显微镜测量——干涉法;20、键的种类有平键楔键半圆键;21、平键配合是一种基轴制的配合,配合种类只有三种,较松键连接,一般键联接和较紧键联接,其中较松键联接是间隙配合;一般键联接和较紧键联接是过渡配合;22、角度和锥度的检测方法有用定值基准量具比较用通用量仪直接测量和用通用量具间接测量23、平键和半圆键都是靠键和键槽的侧面传递扭矩;24、检验工件最大实体尺寸的量规称为通规;检验工件最小实体尺寸的量规称为止规;二名词解释1.基本尺寸：设计时给定的尺寸2.实际尺寸：通过测量得到的尺寸3.尺寸公差：允许尺寸的变动量4.极限尺寸：允许尺寸变化的两个极端5.上偏差：最大极限尺寸减其基本尺寸所得的代数差6.下偏差：最小极限尺寸减其基本尺寸所得的代数差7.基孔制：基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度8.基轴制：基本偏差为一定的孔的公差带与不同的基本偏差的轴的公差带形成各种配合的一种制度9.分度值：计量器具标尺上每一刻度间隔所代表的被测量的数值10.综合测量：同时测量零件上的几个有关参数,从而综合评定零件是否合格11.单项测量：个别地彼此没有联系地测量零件的单项被测量12.接触测量：仪器的测量头与测量零件的表面直接接触的测量13.非接触测量：仪器的测量头与被测零件表面不接触的测量;14.形状误差：单一被测实际要素对其理想要素的变动量;15.定位误差：被测实际要素对具有确定位置的理想要素的变动量;16.表面粗糙度：是指加工表面上具有的较小的间距的微小峰谷组成的微观几何形状特性;17.圆锥角：是指在通过圆锥轴线的截面内,两条素线间的夹角;18.锥度C：是指两个垂直于圆锥轴线截面的圆锥直径之差与该两截面间的轴向距离之比;19.孔的作用尺寸：指在配合的全长上,与实际孔内接的最大理想轴的尺寸;轴的作用尺寸：指在配合的全长上,与实际轴外接的最大理想轴的尺寸20.测量误差：是指测得值与被测量的真值之间的差异;21.测量范围：计量器具所能测出被测量的最大与最小值三、简答题1、选定公差等级的基本原则是什么答：在首先满足使用要求的前提下,尽量降低精度要求,使综合经济效果为最好2、基准制的选用原则是什么答：主要考虑工艺的经济性和结构的合理性,一般情况下,优先采用基孔制 , 这样可以减少备用的定值孔用刀具、量具的种类,经济效益比较好3、那些情况下,采用基轴制答：以下情况下,采用基轴制 1 直接用冷拉钢材做轴,不再加工2 与标准件配合,如滚动轴承外环外径、标准圆柱销外径与孔的配合;3 仪器、仪表和钟表中的小尺寸段的公差与配合4 同一基本尺寸,一轴多孔且配合性质不同时4、在机械加工过程中,被加工表面的粗糙度是什么原因引起的答：是由于刀痕、材料的塑性变形,工艺系统的高频震动,刀具与被加工表面的摩擦等原因引起的;5、表面粗糙度对零件的使用性有什么影响答：它对零件的配合性能、耐磨性、抗腐蚀性、接触刚性、抗疲劳强度、密封性及外观都有影响;6、表面粗糙度高度参数允许值的选用原则是什么答：总的原则是在满足使用功能要求的前提下,尽量选用较大的优先数值,具体地说1同一零件上工作表面的粗糙度允许值应小于非工作表面的表面粗糙度2受循环载荷的表面及易引起应力集中的表面如圆角,沟槽粗糙度允许值要小;3配合性质相同时,零件尺寸小的比尺寸大的表面粗糙度允许值要小,同一公差等级, 轴比孔的表面粗糙度允许值要小,同一公差等级,轴比孔的表面粗糙度要小4运动速度高,单位压力大的摩擦表面应比运动速度低单位压力小的摩擦表面粗糙度允许值要小5一般来讲,表面形状精度要求高的表面,表面粗糙度要小6在选定表面粗糙度时,要考虑加工方法和经济效果;7、与光滑圆柱配合相比,光滑圆锥配合的优点是什么答： 1具有较高精度的同轴度 2能保证多次重复装配精度不变 3配合的自锁性和密封性好 4间隙量或过盈量可以调整8、螺纹中径对螺纹配合有何意义答：决定螺纹配合性质的主要几何参数是中径1为了保证螺纹的旋和性,对于普通内螺纹最小中径应大于外螺纹的最大中径;2为了保证连接强度和紧密性,内螺纹最小中径与外螺纹最大中径不能相差太大;3从经济性考虑,中径公差等级应尽量低一些;4为了保证传动精度,螺纹中径公差等级不能太低9、与单键相比,花键联接的优缺点答：1同轴性、导向性好 2键与轴一体,轴的刚性较大3键数多,负荷分布均匀,因此能传递较大的扭矩4连接的紧固性和可靠性好 5制造精度要求高,工艺复杂,制造成本高;。
公差与测量技术复习题
第一章圆柱公差与配合一．判断：1.公差等级的选用应在保证使用要求的条件下，尽量选取较低的公差等级。
（）2．一般情况下优先采用基孔制（）3．最大实体尺寸就是最大极限尺寸，最小实体尺寸就是最小极限尺寸（）4．公差值大的孔一定比公差值小的孔的精度低（）5．公差一般为正，在个别情况下也可为负或零（）6．零件的实际尺寸越接近于其基本尺寸，则其精度也越高（）7．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合（）8．基本尺寸不同的零件，只要它们的公差(值、等级）相同，就可以说明它们的精度要求相同（）9．孔和轴的配合，当孔和轴的实体皆在MMC时获得最紧的配合，当孔和轴的实体皆在LMC时获得最松的配合（）10．孔的基本偏差是下偏差，轴的基本偏差是上偏差（）11．某孔的实际尺寸小于某轴的实际尺寸时，该孔与该轴相配就形成过盈配合。
12．极限偏差是由设计给定的，可以用于判断零件尺寸合格与否。
13．区别某种配合是基孔制还是基轴制，不仅与孔、轴的公差带位置有关，而且与其大小有关。
的轴，加工得愈靠近基本尺寸就愈精确（×）14.图样标注Φ20 0-0.021就等于ф40.025。
（×）15.Φ40+0.02516.若已知ф30f7的基本偏差为-0.02mm，则ф30F7的基本偏差一定是+0.02mm(∨)17.尺寸公差总是正值(∨)18.加工零件的实际尺寸愈靠近基本尺寸，就愈准确（×）19.标准公差的数值与公差等级有关，而与基本偏差无关（∨）20.图样给出的零件尺寸偏差的绝对值愈大，则公差等级愈低（×）21.配合公差的数值愈小，则相互配合的孔、轴公差等级愈高（∨）22.同一基本尺寸分段中，对不同的公差等级，尺寸公差值的大小不同，是由于公差单位不同所致（×）23.孔、轴配合的最大过盈为-60μm，配合公差为40μm，可以分析判断该配合属于过盈配合（∨）24.作用尺寸是由局部实际尺寸和形位误差综合形成的理想尺寸。
公差配合与测量(互换性与测量技术)练习题与参考答案
公差配合与测量（互换性与测量技术）练习题与参考答案一、单选题（共46题，每题1分，共46分）1.公差带的大小由（）确定。
A、标准公差值B、公差等级C、基本偏差D、基本尺寸正确答案：B2.基本尺寸相同的轴上有几处与孔配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用( )制配合。
A、基准B、基孔C、基轴D、优先正确答案：C3.形状误差一般说来（）位置公差。
A、大于B、小于C、等于正确答案：B4.误差值()则测量精度越高。
A、越小B、一定C、越大D、对称正确答案：A5.对研磨过的零件表面，其评定长度应取（）。
A、Ｌn ＝５lB、Ｌn ＜５lC、Ｌn ＞５l正确答案：A6.为提高测量的精确性，应采用（）测量。
A、直接测量B、多次测量C、间接测量D、主动测量正确答案：B7.表面粗糙度是指（）。
A、表面形状误差B、表面波纹度C、表面宏观的几何形状误差D、表面微观的几何形状误差正确答案：D8.配合公差的数值愈小，则相互配合的孔、轴的公差等级（）。
A、愈低B、愈高C、间隙大D、过盈大正确答案：B9.当轴的上极限尺寸与孔的下极限尺寸之代数差为负值时，此代数差称为（）。
A、最大过盈B、最小过盈C、最大间隙D、最小间隙正确答案：D10.用比较仪测量零件时，调整仪器所用量块的尺寸误差，按性质为（）。
A、粗大误差B、随机误差C、系统误差正确答案：C11.从加工过程看，零件尺寸的“终止尺寸”是（）。
A、最大极限尺寸B、最小实体尺寸C、最小极限尺寸D、最大实体尺寸正确答案：B12.Ｒａ值的常用范围是（）。
A、０．０１２--１００μｍB、０．１００--２５μｍC、０．０２５--６．３μｍ正确答案：B13.基孔制是基本偏差为一定孔的公差带，与不同()轴的公差带形成各种配合的一种制度。
A、实际偏差的B、基本尺寸的C、基本偏差的正确答案：C14.（）最大实体尺寸是控制其作用尺寸的。
A、轴的B、孔和轴的C、孔的正确答案：B15.倾斜度公差属于（）A、定位公差B、定向公差C、不确定D、形状公差正确答案：B16.同一公差等级的两个尺寸、其公差数值( )。

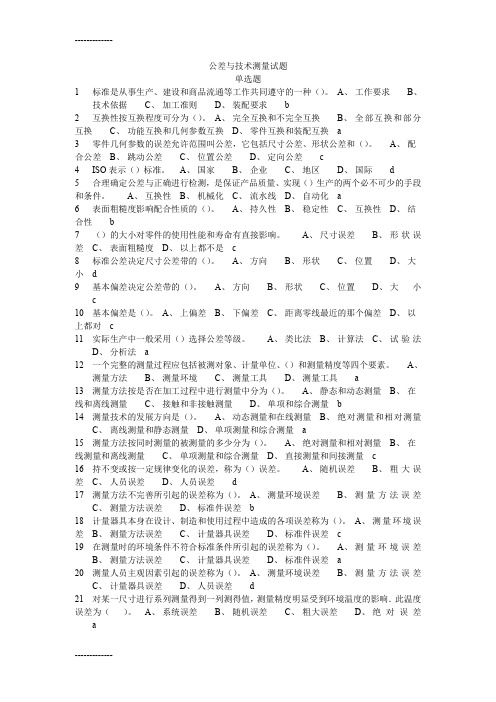

(整理)公差与技术测量客观试题
公差与技术测量试题单选题1 标准是从事生产、建设和商品流通等工作共同遵守的一种（）。
A、工作要求B、技术依据C、加工准则D、装配要求 b2 互换性按互换程度可分为（）。
A、完全互换和不完全互换B、全部互换和部分互换C、功能互换和几何参数互换D、零件互换和装配互换 a3 零件几何参数的误差允许范围叫公差，它包括尺寸公差、形状公差和（）。
A、配合公差B、跳动公差C、位置公差D、定向公差 c4 ISO表示（）标准。
A、国家B、企业C、地区D、国际 d5 合理确定公差与正确进行检测，是保证产品质量、实现（）生产的两个必不可少的手段和条件。
A、互换性B、机械化C、流水线D、自动化 a6 表面粗糙度影响配合性质的（）。
A、持久性B、稳定性C、互换性D、结合性 b7 （）的大小对零件的使用性能和寿命有直接影响。
A、尺寸误差B、形状误差C、表面粗糙度D、以上都不是 c8 标准公差决定尺寸公差带的（）。
A、方向B、形状C、位置D、大小 d9 基本偏差决定公差带的（）。
A、方向B、形状C、位置D、大小c10 基本偏差是（）。
A、上偏差B、下偏差C、距离零线最近的那个偏差D、以上都对 c11 实际生产中一般采用（）选择公差等级。
A、类比法B、计算法C、试验法D、分析法 a12 一个完整的测量过程应包括被测对象、计量单位、（）和测量精度等四个要素。
A、测量方法B、测量环境C、测量工具D、测量工具 a13 测量方法按是否在加工过程中进行测量中分为（）。
A、静态和动态测量B、在线和离线测量C、接触和非接触测量D、单项和综合测量 b14 测量技术的发展方向是（）。
A、动态测量和在线测量B、绝对测量和相对测量C、离线测量和静态测量D、单项测量和综合测量 a15 测量方法按同时测量的被测量的多少分为（）。
A、绝对测量和相对测量B、在线测量和离线测量C、单项测量和综合测量D、直接测量和间接测量 c16 持不变或按一定规律变化的误差，称为（）误差。
公差配合与测量技术检测答案(第二套)
一、填空题（本题共30个空，每个空0.5分，共15分）1．按表面轮廓的高度特征评定表面粗糙度的三个参数依次是轮廓算术平均偏差、微观不平度十点平均高度、轮廓最大高度。
2．尺寸公差带的大小由标准公差决定；位置由基本偏差决定。
3．孔的最大实体尺寸即孔的最小极限尺寸，轴的最大实体尺寸为轴的最大极限尺寸，当孔、轴以最大实体尺寸相配时，配合最紧。
4．一光滑轴与多孔配合，且配合性质不同时，应当选用基轴制配合。
5．已知基孔制配合为Φ２５Ｈ６（）／ｎ５（），改为配合性质相同的基轴制配合，其代号用极限偏差φ25N6/h5。
6．齿轮副齿侧间隙的作用在于贮存润滑油和补偿由于温度、弹塑性变形、制造误差及安装误差所引起的尺寸变形。
7．公法线长度变动反映齿轮的传递运动准确性误差，属于控制齿轮传动的的公差项目。
公法线平均长度偏差反映侧隙合理性，属于控制齿轮传动的的公差项目。
8．齿轮副的配合制度可以有基齿距制和基齿厚制。
9．定位公差带具有综合控制被测要素的位置、方向和形状的职能。
10．某孔、轴配合的配合公差为0.041mm，孔的下偏差为零，轴的上偏差为-0.023mm，轴的公差为0.016mm，则孔的公差为0.025__mm，孔轴之间为过渡配合。
11．被测要素采用包容要求时，应遵守的边界为最大实体边界，最大实体要求应用于被测要素时，应遵守的边界为最大实体实效边界。
包容要求通常用于保证孔、轴的配合性质，最大实体要求通常用于只要求装配互换的要素。
12．已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是-0.01mm，最大极限尺寸是φ49.99mm。
13．机械零件的几何精度包括__尺寸精度、_形位精度和表面质量。
二、单项选择题：每题1分，共20分。
(从每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
)1．下列论述中正确的有（④）。
①具有互换性的零件，其几何参数应是绝对准确的②在装配时，只要不需经过挑选就能装配，才能称为有互换性的生产③一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产④不完全互换会降低使用性能和经济效益2．Ф30G7/h6表示（）的（②）。
公差与技术测量(高起专)阶段性作业2
公差与技术测量(高起专)阶段性作业2总分: 100分考试时间:分钟判断题1. 某平面对基准平面的平行度误差为0.05mm，则该平面的平面度误差一定不大于0.05mm。
(4分)正确错误参考答案：正确解题思路：2. 某圆柱面的圆柱度公差为0.03mm，则该圆柱面对基准轴线的径向全跳动公差一定不小于0.03mm。
(4分)正确错误参考答案：正确解题思路：3. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公(4分)正确错误参考答案：错误解题思路：4. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。
(4分)正确错误参考答案：错误解题思路：5. 某实际要素存在形状误差，则一定存在位置误差。
(4分)正确错误参考答案：错误解题思路：6. 图样标注中Φ20+0.0210mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
(4分)正确错误参考答案：错误解题思路：7. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
(4分)正确错误参考答案：正确解题思路：8. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
(4分)正确错误参考答案：正确解题思路：9. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02 mm，就能满足同轴度要求。
(4分)正确错误参考答案：错误解题思路：10. 若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
(4分)正确错误参考答案：错误解题思路：11. 端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
(4分)正确错误参考答案：正确解题思路：12. 端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
(4分)正确错误参考答案：错误解题思路：13. 尺寸公差与几何公差采用独立原则时，零件加工的实际尺寸和几何误差中有一项超差，则该零件不合格。
公差与技术测量复习内容
《公差与技术测量》习题库1. 判断题:×1、实际尺寸就是真实的尺寸，简称真值。
×2、同一公差等级的孔和轴的标准公差数值一定相等。
×3、某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。
×4、零件的实际尺寸越接近其基本尺寸就越好。
√5、公差是极限尺寸代数差的绝对值。
√6、φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。
×7、实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。
×8、公差可以说是允许零件尺寸的最大偏差。
√9、孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。
√10、偏差可为正、负或零值，而公差为正值。
√11、各级a--h的轴与基准孔必定构成间隙配合。
×12、因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。
×13、数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。
×14、配合公差越大，则配合越松。
×15、一般来讲，φ50 F6比φ50 p6难加工。
√16、φ80 H8/t7 和φ80 T8/h7的配合性质相同。
×17、某尺寸的公差越大，则尺寸精度越低。
×18、Φ30相当于Φ30.028。
√19、某一配合，其配合公差等于孔与轴的尺寸公差之和。
×20、最大实体尺寸是孔和轴的最大极限尺寸的总称。
×21、公差值可以是正的或负的。
×22、实际尺寸等于基本尺寸的零件必定合格。
√23、若已知φ30f7的基本偏差为-0.02mm，则φ30F8的基本偏差一定是+0.02mm。
√24、公差带相对于零线的位置，是用基本偏差来确定的。
×25、配合公差主要是反映配合的松紧。
√26、过渡配合的孔，轴公差带一定互相重叠。
×27、基孔制配合要求孔的精度高，基轴制配合要求轴的精度高。
《公差配合与技术测量》试题答案
《公差配合与技术测量》试题答案一、选择题（每题5分，共40分）1. 以下哪种配合方式属于间隙配合？（D）A. 过渡配合B. 过盈配合C. 紧固配合D. 动配合2. 在机械设计中，以下哪个参数表示零件的基本尺寸？（B）A. 最大极限尺寸B. 基本尺寸C. 最小极限尺寸D. 公差3. 在公差带图中，以下哪个参数表示公差带宽度？（A）A. 公差B. 上偏差C. 下偏差D. 基本尺寸4. 以下哪种测量方法属于间接测量？（C）A. 游标卡尺测量B. 微分尺测量C. 三坐标测量D. 千分尺测量5. 以下哪个参数表示形位公差？（B）A. 直线度B. 平面度C. 圆度D. 同轴度6. 在尺寸标注中，以下哪个符号表示尺寸公差？（A）A. ±B. ≈C. ≤D. ≥7. 以下哪个参数表示表面粗糙度？（D）A. 平面度B. 圆度C. 直线度D. Ra8. 以下哪种测量工具用于测量角度？（B）A. 游标卡尺B. 角度尺C. 千分尺D. 三坐标测量仪二、填空题（每题5分，共30分）1. 公差配合的基本概念包括：基本尺寸、（）和公差带。
答案：偏差2. 间隙配合的极限间隙包括：最小间隙和（）。
答案：最大间隙3. 形位公差主要包括：直线度、平面度、圆度、（）等。
答案：同轴度4. 表面粗糙度的测量方法有：接触式测量、非接触式测量和（）。
答案：光电测量5. 三坐标测量仪的测量原理是：利用（）进行测量。
答案：坐标三、判断题（每题5分，共20分）1. 公差配合是机械设计的基础，它直接影响零件的加工质量和使用寿命。
（√）2. 过渡配合是一种既有间隙又有过盈的配合方式。
（×）3. 形位公差的控制精度比尺寸公差高。
（√）4. 表面粗糙度对零件的耐磨性、抗腐蚀性和美观性有直接影响。
（√）四、简答题（每题20分，共40分）1. 简述公差配合的作用。
答：公差配合在机械设计中具有重要作用，主要体现在以下几个方面：（1）保证零件的互换性，便于批量生产；（2）提高零件的加工精度，保证机器的正常运行；（3）降低生产成本，提高生产效率；（4）满足零件的使用性能要求，提高机器的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 6 页
习题2
一、填空题
1、互换性按其互换程度，可分为 和 两种。
2、滚动轴承外圈与外壳孔的配合采用 (基准制)，而内圈与轴颈的配合采用 (基
准制)。若滚动轴承内圈平均直径的尺寸公差为 0.03 mm，则其上偏差为 mm，下
偏差为 mm。
3、平键与键槽宽的配合采用 (基准制),矩形花键的尺寸公差采用 (基准
制)。矩形花键采用 定心方式。
4、按GB的规定，渐开线圆柱齿轮精度等级分为 个级，其中 级最低。
5、公差带的大小由_________确定，公差带的位置由__________确定。
6、按内缩方案验收工件，可使 大大减少，但使 有所增加。
7、轴0021.030mm的最大实体尺寸为 mm，最小实体尺寸为 mm。
8、与高度特性有关的表面粗糙度评定参数有 和 （可
只写代号），优先选用 。
9、尺寸链的计算类型为 、 和 。
10、
齿轮传动的四个使用要求分别为__________________、______________________、
_____________________和_____________________。
11、尺寸链的特点分别为 和 。
12
、按GB的规定，滚动轴承精度等级分为_________个级，其中_____级最低。
13、用量规检验工件若 能够通过， 不能够通过，就表示该工件合格。
14、
允许零件几何参数的变动量称为___ ___。
15、齿轮大批量生产时采用 测量方法，中小批量生产时采用 测量方法。
16、基本偏差为a-h的轴与基准孔构成__________配合，基本偏差为p-zc的轴与基准孔构成
_________配合。
17、国家标准规定：优先、常用配合在孔、轴公差等级的选用上，要考虑相配合孔轴工艺等
价性，对基本尺寸小于500mm的孔轴配合，对高于IT8的孔推荐与 级精度的轴相配，低于
IT8的孔推荐与 级精度的轴相配。
18、止规是按工件的 尺寸制造，控制工件的 尺寸。
19、通规是按工件的 尺寸制造，控制工件的 尺寸。
20、国家标准规定： 选用公差带时，应按 、 和 公差带的次序选
第 2 页 共 6 页
用。
21、公差原则的相关要求又分为____ _ 要求、__________要求和__________要求。
22、尺寸链中，封闭环有 个，全部组成环由同一零件的工艺尺寸组成的是
尺寸链，由不同零件的设计尺寸组成的是 尺寸链。
23、符合泰勒原则的通规型式为 ，止规型式为 。
24、光滑极限量规按用途可分为_ 、 、 三种。
二、计算题
1、已知配合Φ18M8／h7，其中IT7＝0.018mm，IT8＝0.027mm，Φ18M8的基本偏差ES＝+0.002
mm。试画出这个配合的孔、轴公差带图，并确定其配合性质，求出极限间隙或极限过盈，
和配合公差。
2、有一孔、轴配合,基本尺寸为Φ30mm,Xmax=+0.013mm,Ymax=-0.021mm,试确定孔、轴公差等
级和选择适当的配合(写出代号),并画出公差带图。 （注:有关数据可查表1）
表1
基本尺寸(mm)
标准公差(µm) 基本偏差ei(µm)
IT5 IT6 IT7 IT8 m n p
>18～30 9 13 21 33 +8 +15 +22
>30～50 11 16 25 39 +9 +17 +26
第 3 页 共 6 页
3、计算检验Φ25n7轴用工作量规的工作尺寸，并画出量规的公差带图，已知T=2.4µm,Z=3.4µm。
（注:有关数据可查表1）
第 4 页 共 6 页
4、如图所示零件，首先按尺寸01.05.60mm车削外圆，然后按尺寸X铣键槽，最后磨至尺寸
Φ60h9)(0074.0。加工完成后要求键槽深度为2.007 mm，求X的基本尺寸和极限偏差（绘制尺
寸链图）。
三、填表题
试将下图中所示的三种图样的解释按表中规定的栏目分别填写。
a b c
采用的公差原则
理想边界尺寸
最大实体状态下的直线度公差值
允许的最大直线度公差值
当实际尺寸为φ45.01mm时，直线度公差允许值
第 5 页 共 6 页
四、标注题
将下列技术要求标注在图上。
1、两孔ø20H7采用包容原则，其表面粗糙度Ra不大于1.6µm;
2、底面P的平面度公差为0.015mm,其表面粗糙度Ra不大于3.2µm;
3、两孔ø20H7的外端面对它们的公共轴线的轴向(端面)圆跳动公差为0.03mm,两外端面的表面
粗糙度Ra不大于1.6µm;
4、两孔ø20H7对它们的公共轴线的同轴度公差为ø0.02mm;
5、6*ø10H11对孔ø50H7的轴线和P面的位置度公差为ø0.04mm，基准要素的尺寸和被测要素的
位置度公差的关系用最大实体要求;
6、其余表面粗糙度Ra不大于6.3µm。
五、改错题
改正图中各项形位公差标注上的错误(形位公差项目不允许变更) 。
第 6 页 共 6 页
