数电课程设计实验报告

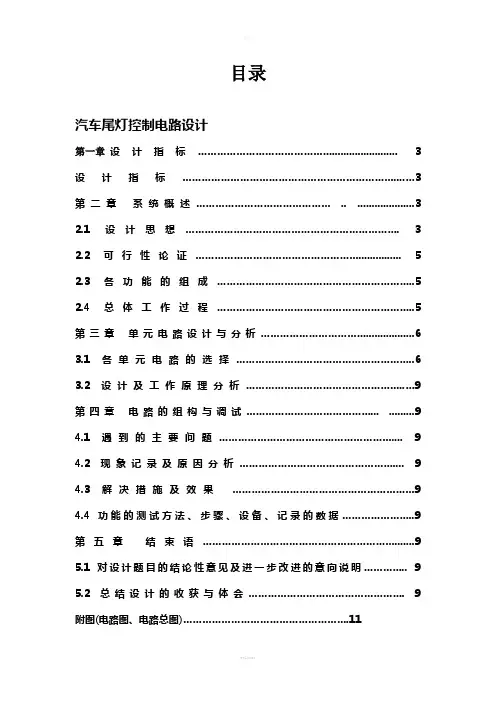

目录汽车尾灯控制电路设计第一章设计指标 (3)设计指标 (3)第二章系统概述.......................................... .. .. (3)2.1设计思想 (3)2.2可行性论证 (5)2.3各功能的组成 (5)2.4总体工作过程 (5)第三章单元电路设计与分析 (6)3.1各单元电路的选择 (6)3.2设计及工作原理分析 (9)第四章电路的组构与调试.......................................... (9)4.1 遇到的主要问题 (9)4.2 现象记录及原因分析 (9)4.3 解决措施及效果 (9)4.4 功能的测试方法、步骤、设备、记录的数据 (9)第五章结束语 (9)5.1对设计题目的结论性意见及进一步改进的意向说明 (9)5.2 总结设计的收获与体会 (9)附图(电路图、电路总图) (11)参考文献 (11)第一部分：汽车尾灯控制电路设计第一章设计指标用6个发光二极管模拟汽车尾部左、右两侧的3个尾灯，用开关模拟左转、右转、刹车、倒车和检查控制。
当汽车处于左转或右转状态时，左侧或右侧的3个汽车尾灯按照左循环或有循环的顺序以1Hz的频率依次轮流点亮。
当刹车键按下时，汽车所有的尾灯同时长亮。
当倒车键按下时，汽车所有的尾灯以1Hz 的频率闪烁，同时蜂鸣器以0.5s响、0.5秒停的方式鸣响。
4个按键优先级别最高为倒车。
若转弯键和刹车键同时按下，转弯侧的灯轮流循环亮，另一侧的灯长亮。
若左转、右转按键同时按下，做刹车处理。
第二章系统概述2.1设计思想分析设计要求可知，电路主要根据三个按键对两组6个发光二极管进行控制。
发光二极管的点亮模式有3种：循环轮流点亮，闪烁，长亮。
发光二极管循环轮流点亮采用的是计数器控制译码器实现电路，闪烁点亮和蜂鸣器鸣响采用的是一定频率的脉冲信号控制。
左右两组尾灯模式对称，所以采用的是相同的模式控制。
每组尾灯有3路输出，采用三进制计数器控制2—4译码器74139m实现，74139m为高电平有效。
数电仿真课程设计报告
数电仿真课程设计报告一、课程目标知识目标：1. 学生能理解数字电路的基本原理，掌握常见数字电路元件的功能及使用方法。
2. 学生能运用所学知识，分析并设计简单的数字电路系统。
3. 学生了解数电仿真软件的基本操作，能运用软件进行电路搭建、仿真测试及分析。
技能目标：1. 学生掌握数字电路的绘图技巧，能准确绘制电路图。
2. 学生具备运用数电仿真软件进行电路设计和调试的能力。
3. 学生能够通过小组合作，共同分析问题、解决问题，提高团队协作能力。
情感态度价值观目标：1. 学生对数字电路产生兴趣，增强对电子技术的学习热情。
2. 学生在课程学习中，培养严谨的科学态度和良好的工程意识。
3. 学生通过课程实践，体会科技发展对社会进步的推动作用，增强社会责任感。
课程性质：本课程为电子技术课程的一部分，侧重于数字电路的设计与仿真。
学生特点：学生为高中生，具备一定的电子技术基础，具有较强的学习能力和动手能力。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和创新能力。
在教学过程中，注重培养学生的团队协作能力和解决问题的能力。
通过本课程的学习，使学生能够掌握数字电路的基本知识，具备实际设计和应用能力。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字电路基础知识：介绍数字电路的基本概念、原理，包括逻辑门、触发器、计数器等常见数字电路元件的功能及分类。
教材章节：第1章 数字电路基础内容安排：逻辑门（1课时）、触发器（1课时）、计数器（1课时）2. 数电仿真软件操作：教授如何使用数电仿真软件进行电路搭建、仿真测试及分析。
教材章节：第2章 数电仿真软件内容安排：软件安装与界面介绍（1课时）、电路搭建与仿真（2课时）3. 数字电路设计与分析：通过实例讲解数字电路的设计方法，使学生掌握电路分析技巧。
教材章节：第3章 数字电路设计与分析内容安排：简单电路设计（2课时）、复杂电路分析（2课时）4. 实践项目：组织学生进行小组合作，完成一个具有实际应用价值的数字电路设计项目。
数字电路课程设计---霓虹灯控制电路设计报告
表4 74LS04非门的真值表
4)74LS08与门的引脚图如图10所示，其真值表如表5所示：
图10 74LS08管脚图
表574LS08与门的真值表
3.2 实现控制功能的电路
1） 电路中有有3个74LS194芯片，共有5个状态，可以用74LS161和74LS138来实现，电路如图11所示：
广告彩灯作为广告的一个重要元素，也渐渐成为广告的灵魂，也成为了城市夜景的一道亮丽的风景线。
刚刚学完了数电知识，正好通过这次课程设计，进一步巩固了理论知识，而且全面掌握了课设的基本流程，此外，分析与解决问题的能力也得到了相应的提升。
此次设计我们用到了555定时器构成的秒脉冲发生器，74LS138，74LS161,JK触发器以及各种逻辑门电路来实现我的方案，充分利用了模电和数电的知识来不断地解决实验过程中发现的问题，这也是这次课程设计的目的和意义所在。
1）JK触发器的管脚图和真值分别如图7所示：Q Q
SD J CP K RD
图7 JK触发器管脚图
表2 JK触发器真值表
J
K
Qn+1
逻辑功能
0
0
Qn
保持
0
1
0
置0
1
0
1
置1
1
1
Qn
翻转
2）74LS00与非门的管脚图如图8所示，真值表如表3所示：
图8 74LS00管脚图
表3 74LS00的真值表
3）74LS04非门的引脚图如图9所示，真值表如表4所示：
图6信号分频及选择
JK触发器下降沿有效，J=K=1时，每来一个脉冲变化一次，因此它的输出是1.6S的信号，当Y3与Y4同时为1，根据电路，可以知道此时为单层灯移动，另外根据分频电路可以知道此时输出的也为0.8s的信号，而当Y3和Y4中有一个0时，电路为全部左移或全部右移的过程。此时电路输出的也为1.6s的信号，实现了分频和信号的选择的过程。
数电课程设计报告
数电课程设计报告电子技术课程设计题目名称：音乐彩灯控制器1.设计任务和要求(1) 任务设计一种组合式彩灯控制电路，该电路由三路不同控制方法的彩灯所组成，采用不同颜色的发光二极管作设计实验。
(2) 要求① 第一路为音乐节奏控制彩灯，按音乐节拍变换彩灯花样。
② 第二路按音量的强弱（信号幅度大小）控制彩灯。
强音时，灯的亮度加大，且灯被点亮的数目增多。
③ 第三路按音调高低（信号频率高低）控制彩灯。
低音时，某一部分灯点亮；高音时，另一部分灯点亮。
摘要随着现代社会经济的飞速发展和夜市的兴起，各种彩灯装饰层出不穷，给城市的夜间带来绚丽的色彩。
夜间漫步于城市的每一个角落，触目可及变幻莫测、摇曳生姿的各式彩灯，无一不诱惑着人们好奇的双眼。
门面店铺灯光装潢大都采用时明时暗或部分循环点亮的流水模式，有新意的要属那些旋转上升变化的广告装饰灯。
在公园里有树状的彩灯，它从底部开始亮起，然后快速沿枝干向上窜升，到达顶端后向各处散开，远远望去犹如仙女散花，煞是好看。
有音乐的娱乐场所，比如说舞厅，酒吧间和咖啡厅的彩灯会随着悠扬的音乐闪烁生辉，这些场所的灯光一般比较幽暗，更加显得彩灯扑朔迷离、捉摸不定，一如可望而不可即的魑魅。
而气势磅礴、规模宏大的当然是大型的节日彩灯，把许多组彩灯进行不同的组合，便得到花样众多的主题字型或代表喜庆吉祥的图案。
这些彩灯不仅增添了节日的气氛，而且丰富了人们多姿多彩的生活。
本文介绍的彩灯控制器是一种组合式彩灯控制电路。
声控彩灯是音乐声响与彩灯灯光的相互组合，使音乐的旋律伴以亮度、颜色和图案不断变换的灯光，使人的视觉和听觉结合在一起获得综合的艺术享受。
本设计伴随音乐的节奏、大小、音调而变化的彩灯控制器。
使彩灯在艺术上有了很大的提高，本文的主要内容有以下几点：设计音乐信号放大电路；设计滤波电路，实现音乐的音调控制彩灯；555基本电路构成单稳态实现音乐大小控制彩灯；555基本电路构成多谐电路实现音乐节奏控制彩灯。
数电课程设计报告数字钟的设计
数电课程设计报告第一章设计背景与要求设计要求第二章系统概述设计思想与方案选择各功能块的组成工作原理第三章单元电路设计与分析各单元电路的选择设计及工作原理分析第四章电路的组构与调试遇到的主要问题现象记录及原因分析解决措施及效果功能的测试方法,步骤,记录的数据第五章结束语对设计题目的结论性意见及进一步改进的意向说明总结设计的收获与体会附图电路总图及各个模块详图参考文献第一章设计背景与要求一．设计背景与要求在公共场所,例如车站、码头,准确的时间显得特别重要,否则很有可能给外出办事即旅行袋来麻烦;数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确度和直观性,且无机械装置,具有更长的使用寿命,因此得到了广泛的使用;数字钟是一种典型的数字电路,包括了组合逻辑电路和时序电路;设计一个简易数字钟,具有整点报时和校时功能;1以四位LED数码管显示时、分,时为二十四进制;2时、分显示数字之间以小数点间隔,小数点以1Hz频率、50%占空比的亮、灭规律表示秒计时;3整点报时采用蜂鸣器实现;每当整点前控制蜂鸣器以低频鸣响4次,响1s、停1s,直到整点前一秒以高频响1s,整点时结束;4才用两个按键分别控制“校时”或“校分”;按下校时键时,是显示值以0~23循环变化；按下“校分”键时,分显示值以0~59循环变化,但时显示值不能变化;二．设计要求电子技术是一门实践性很强的课程,加强工程训练,特别是技能的培养,对于培养学生的素质和能力具有十分重要的作用;在电子信息类本科教学中,课程设计是一个重要的实践环节,它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容;通过本次简易数字钟的设计,初步掌握电子线路的设计、组装及调试方法;即根据设计要求,查阅文献资料,收集、分析类似电路的性能,并通过组装调试等实践活动,使电路达到性能要求;第二章系统概述设计思想与方案选择方案一 ,利用数字电路中学习的六十进制和二十四进制计数器和三八译码器来实现数字中的时间显示;方案二,利用AT89S51单片机和74HC573八位锁存器以及利用C语言对AT89S51进行编程来实现数字钟的时间显示;由于方案一通过数电的学习我们都比较熟悉,而方案二比较复杂,涉及到比较多我们没学过的内容,所以选择方案一来实施;简易数字钟电路主体部分是三个计数器,秒、分计数器采用六十进制计数器,而时计数器采用二十四进制计数器,其中分、时计数器的计数脉冲由校正按键控制选择秒、分计数器的溢出信号或校正10Hz计数信号;计数器的输出通过七段译码后显示,同时通过数值判断电路控制蜂鸣器报时;各功能块的组成分频模块,60进制计数器模块,24进制计数器模块,4位显示译码模块,正点报时电路模块,脉冲按键消抖动处理模块工作原理一．简易数字钟的基本工作原理是对1Hz标准频率秒脉冲进行计数;当秒脉冲个数累计满60后产生一个分计数脉冲,而分计数脉冲累计满60后产生一个时计数脉冲,电路主要由3个计数器构成,秒计数和分计数为六十进制,时计数为二十四进制;将FPGA开发装置上的基准时钟OSC作为输入信号通过设计好的分频器分成1Hz~10MHz8个10倍频脉冲信号;1Hz的脉冲作为秒计数器的输入,这样实现了一个基本的计时装置;通过4位显示译码模块,可以显示出时间;时间的显示范围为00时00分~23时59分;二．当需要调整时间时,可使用数字钟的时校正和分校正进行调整,数字钟中时、分计数器都有两个计数脉冲信号源,正常工作状态时分别为时脉冲和分脉冲；校正状态时都为5~10Hz的校正脉冲;这两种状态的切换由脉冲按键控制选择器的S 端来实现;为了更准确的设定时间,需要对脉冲按键进消抖动处理;三．电路在整点前10 秒钟内开始控制蜂鸣器报时,可采用数字比较器或逻辑门判断分、秒计数器的状态码值,以不同频率的脉冲控制蜂鸣器的鸣响;第三章单元电路设计与分析各单元电路的选择1分频模块,设计一个8级倍率为10 的分频电路,输出频率分别为1Hz 、10Hz、100 Hz、1k Hz、10k Hz、100k Hz、1 MHz、10MHz8组占空比为50%的脉冲信号;260进制计数器模块,采用两片74161级联;324进制计数器模块,采用两片74161级联;44位显示译码模块,由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;其中4位计数器用74161,数据选择器用74153,七段显示译码器部分采用AHDL硬件描述语言设计;5正点报时电路模块,该模块采用与门和数据选择器74153构成6脉冲按键消抖动处理模块,采用D触发器实现消抖动,从而能够比较精确地设定时间;设计及工作原理分析1分频模块要输出8级频率差为10倍的分频电路,可采用十进制计数器级联实现;集成十进制计数器的类型很多,比较常用的有74160、74162、74190、74192和7490等;这里采用7490来实现分频,7490是二-五-十进制加计数器,片上有一个二进制计数器和一个异步五进制计数器;QA是二进制加计数器的输出,QB、QC、QD是五进制加计数器的输出,位序从告到低依次为D,C,B;该分频器一共用到7片7490,初始信号输入到第一片7490的CLKB 端口,QD输出端连接到CLKA端,作为输入,从QA引出1MHz的output端口,并引线到第二片7490的CLKB端口,依此类推,直到第七片7490连接完成如附图所示;每片7490相当于一个五进制计数器和一个二进制计数器级联实现了十进制加计数,从而实现分频;分频模块图如图所示分频模块内部结构图如下图所示260进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入,与非门输出分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QC和QA端作为与非门的两个输入通过输出连接到自身的LDN,ENT 和ENP接高电平;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0101即0到5六个状态码的计数,当上面一片状态为0101时,LDN为低电平,此时计数器为0000;这样子通过两片74161就实现了一个六十进制计数器;下图为六十进制计数器模块的示意图由六十进制计数模块构成的秒分计数如下图,下面那块六十进制技术模块表示为妙,上面那块六十进制计数模块表示为分;当妙计数模块的状态为0101 1001时,向分计数模块进位, 即通过74153M的输入C1,此时74153M输出接到分计数模块的输入端 ,通过74153M作为选择器,实现进位控制;324进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QB非门的一个输入通过输出连接到自身的LDN,ENT 和ENP接高电平,并且上面74161的QB端和下面一块74161的QC端通过与非门输出接到两片74161的清零端CLRN;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0010即0到2三个状态码的计数,当上面一片状态为0010即2时,下面一片状态为0100即4时,两块74161的CLRN为低电平,此时两块74161的状态都为0000,即实现了23时过后显示00时;这样子通过两片74161就实现了一个24进制计数器;下图为24进制计数器模块示意图由二十四进制计数模块构成的时计数模块如图,下面那块六十进制技术模块表示为分,上面那块24进制计数模块表示为时;当分计数模块的状态为0101 1001时,向时计数模块进位, 即通过74153M的输入C1,此时74153M输出接到时计数模块的输入端 ,通过74153M作为选择器,实现进位控制;二十四进制计数模块构成的时计数模块44位显示译码模块由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;4位计数器由74161构成;如下图所示74161构成的4位计数器数据选择器采用两片74153 和一片74153M两片74153实现连在一起实现对四个数字的选择,而一片74153M实现对小数点的选择;如下图所示74153M构成的数据选择器两片74153构成的数据选择器七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个四位显示译码模块如图所示5正点报时电路模块该模块采用与门和数据选择器74153构成,如下图所示;7个输入端口的与门控制A,当时间在59分51s,53s,55s,57s,59s的时候,A为高电平1,当秒的个位数为9时,B为高电平1,A为1,B为0时,输出C1低频率信号,A为1,B为1时输出C3高频率信号,实现整点的不同频率的报时电路;整点报时电路模块6脉冲按键消抖动处理模块采用D触发器实现消抖动,从而能够精确地设定时间;校正状态为5HZ的校正脉冲,分频器输出的10HZ通过T触发器得到5HZ的校正脉冲;如图脉冲按键消抖动处理模块通过T触发器得到的5HZ校正脉冲第四章电路的组构与调试遇到的主要问题1在用74161做二十四进制计数器时,没有深入考虑,打算采用第一片六进制,第二片四进制级联而成,结果出现问题;2时、分调整按键没有安装消抖动装置;3在设置简易数字钟的分时,时计数器也会进;现象记录及原因分析1虽然也能够计数实现二十四进制,但是不能与七段显示译码器配合使用,不能显示直观的数值,这样给用户带来不便;2在下载调试的时候,我要进行时分调整,但是有时按一下子脉冲键会进两个数值,这样子给时分的设置带来了麻烦,原因是按键没有采用消抖动装置;3在调试的时候,打算通过按键调整分,但是发现时计数器也会进位,这就不符合要求了,原因是调整分时,各计数器都按正常状况在计数,所以会按正常情况产生进位;解决措施及效果1仍然采用两片74161,第一片可以从0~9,第二片只能从0~2,而且当第二片为2的时候,第一片到4的话就都清零复位,这样不仅实现了二十四进制计数器,而且能与七段显示译码器配合使用,直观的显示数字;2在脉冲控制按键上加上了D触发器,这样子可以达到消抖动的效果;3加上选择器,把两路信号分开,当调整分的时候,不对时计数器产生进位,这样子就不会产生十进位了,解决了这个问题;功能的测试方法、步骤,记录的数据1简易数字钟的测试,将电路图连好后,分析与综合,仿真,编译,下载到仪器上,表示秒的小数点按1Hz,占空比50%跳动,分从0~59计数,分过了59后,向时计数器进1;2整点点报时功能的测试,到了整点,即59分51s,53s,55s,57s时蜂鸣器低频率间断性鸣响,59分59秒时,蜂鸣器高频率鸣响一次;3时、分调整功能的测试,按分调整键,分按一定的频率逐次加一,但是时显示不变；按时调整键,时按一定的频率逐次加一,但是分显示不变;第五章结束语对设计题目的结论性意见及进一步改进的意向说明简易数字钟的设计中,主要运用了分频器,六十进制计数器,二十四进制计数器,动态扫描显示电路,选择器,按键消抖以及门电路等数字电路方面的知识;可以在简易数字钟的基础上加上24小时和12小时转换功能,秒表功能,闹钟功能,这样更能满足人们的使用需求;总结设计的收获与体会简易数字钟的设计及实验当中,我坚持了下来,上学期的数电我学的并不好,而且对软件应用的接受能力不强,刚开始的时候做的很慢,看到别人都做好了,心里比较着急,于是,我找出了数电课本,复习所涉及的知识点,并练习所学软件,终于有了进步,可以更上同学们的进度,但数字钟的设计一直困扰我,看到别人拓展功能都做好了,自己基本的都还没做好,心里很急;在设计的过程中,碰到了很多的困难,遇到了很多问题,不断地思考与尝试,以及向同学和老师请教,但还是没能完全设计好,以后有时间还得多去实验室尝试,争取做好一些拓展功能;通过这次设计,对上学期学习的数字电路的相关知识得到了复习和巩固,也查阅了一些相关的资料,也加深了我对数字电路应用的理解,总之这次的电子技术课程设计受益匪浅;参考文献：基于FPGA的数字电路系统设计西安电子科技大学出版社数字电子技术基础电子工业出版社数字电路与逻辑设计实验及应用人民邮电出版社附图1.分频模块分频器仿真波形下图为分频器线路图2.60进制计数器模块60进制计数器仿真波形3.24进制计数器模块24进制计数器仿真波形4. 4位显示译码模块七段显示译码器模块七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个4位显示译码模块四位显示译码模块。
数电课程设计报告 DT-830数字万用表组装
数字电子技术课程设计报告设计课题: DT-830数字万用表组装姓名:学院: 信息工程学院专业:班级:学号:日期指导教师:山东大学威海分校信息工程学院DT-830的焊接与装配摘要：电压表按其工作原理和读数方式分为模拟式电压表和数字式电压表两大类。
与普通的模拟式多用表相比，数字多用表的测量功能较多，它不但能测量直流电压、交流电压、交流电流、直流电流和电阻等参数，而且能测量信号频率、电容器容量及电路的通断等。
本次实验主要是焊接DT-830数字万用表及其组装，学会数字万用表的工作原理。
关键词：数字万用表、工作原理、焊接组装1 工作原理1.1数字万用表的特点数字电压表可缩写为DVM。
较之模拟式多用表，数字多用表除具有一般的所具有的DVM准确度高、数字显示、读数迅速准确、分辨力高、输入阻抗高、能自动调零、自动转换量程、自动转换及显示极性等优点外，还由于采用大规模集成电路，因而体积小，可靠性好，测量功能齐全，操作简便，有些数字多用表可以精确地测量电容、电感量、温度等，大大地扩展了功能；同时数字多用表内部有较完善的保护电路，过载能力强等等。
由于数字多用表具有上述这些优点，使得它获得越来越广泛的应用。
但它也有不足之处，它不能反映被测量的连续变化过程以及变化的趋势，如用来观察电容器的充、放电过程，就不如模拟电压表方便直观，也不适于作电桥调平衡用的零位指示器；同时，其价格也偏高，所以尽管数字多用表具有许多优点，但它不可能完全取代模拟式多用表对于DT-830数字万用表来说，它的主要特点有，（1）技术成熟，主电路采用典型数字集成电路ICL7106,性能稳定可靠；（2）性价比高，由于技术成熟，应用广泛，具有精度高、输入电阻大、读数直观、功能齐全、体积小等优点；（3）结构合理，安装简单，集成电路ICL7106采用COB封装。
1.2 数字多用表的基本原理和模拟直流电压表前端配接检波器即可构成模拟交流电压表一样，在数字直流电压表前端接相应的交流-直流转换器(AC/DC)、电流-电压转换电路（I/V）、电阻-电压转换电路（Ω/V）等，就构成了数字多用表，如图一所示。
数字电子钟(计时、校时以及整点报时)数电课程设计报告
设计要求1.用秒脉冲作信号源，构成数字钟，显示秒、分、时2.具有“对时”功能，即时间可以快速预置3.具有整点提示功能。
一种实现的方法是每到整点时触发“音乐芯片”或每到整点前几秒钟，发出如“的、的、的、答”声音信号。
系统框图设计过程时间显示模块电路可以用3个CD4518作为核心芯片，进行级联，再辅以若干逻辑门，完成进位、置零等功能，CD4518是双十进制计数器，有两个时钟输入端，正好可以满足进位和校时的功能，而不会产生干扰，且有一个置零功能，可以组成六十进制和二十四进制的计数器。
整点报时模块电路用的是555芯片和一块CD4068芯片组成的电2路，555芯片可以接成多谐振荡器，提供交变信号使蜂鸣器发出声音，而整点报时的控制可以用CD4068实现，CD4068是8输入与/与非门，可以在整点之前输出脉冲信号，经过由555芯片组成的多谐振荡器，为其提供一个信号，这样由多谐振荡器输出端可以使蜂鸣器发出“嘀、嘀、嘀”的响声。
秒信号发生器可以用实验箱上的秒脉冲信号代替。
考虑到开关抖动现象，校时模块电路实验实验箱上的按键开关，每输出一个脉冲信号可以改变分个位和十个位，同时考虑到干扰问题，进位接线和校时接线接在不同的时钟输入端。
电路仿真与设计3.1所需芯片及芯片管脚图CD4518 CD4068CD4002 CD40112CD4069 5553.2时、分、秒显示电路模块设计整个电路的的核心芯片是CD4518，它是一个双10进制加法计数器，因此只需要三个芯片，进行级联即可实现两个六十进制和一个二十四进制计数器，再加上一些合适的逻辑门，实现置零和进位。
上图是秒显示电路设计图，右边为秒个位，左边为秒十位，秒个位的电路中置零引脚和时钟输入端CP1必须接地，这是因为CMOS 的引脚不能悬空，否则会影响实验结果，CP0接秒脉冲信号，考虑到秒个位计数到9的时候必须进位，所以在显示0的同时输出一个进位信号，输出是0000，因此可以用一个或非门，当输出是0000的时候提供一个进位信号至秒十位的时钟输入端，秒十位另一个时钟输入端接地，当秒十位计数器计到5时，在输出为0110时提供一个信号到秒十位计数器的置零端，使其实现0110——0000，即六十进制。
数电课程设计报告
数电课程设计报告郑州科技学院《数字电子技术》课程设计题目____________________学生姓名专业班级学号院（系）指导教师完成时间 2013年月日目录1课程设计的目的 (1)2课程设计的任务与要求…………………………………………23设计方案与论证 (3)3.1 (3)3.2 (4)4设计原理及功能说明 (5)5单元电路的设计（计算与说1明） (5)6硬件的制作与调试 (5)7总结 (10)参考文献 (15)附录1：总体电路原理图 (18)附录2：元器件清单 (19)2一、总体概述1.1 设计意义随着社会的不断进步和科学技术，经济的不断发展，人们生活水平得到很大的提高，汽车已经广泛的进入了人们的生活。
而作为汽车电路重要的组成部分---汽车尾灯控制系统，人们对它的认识还存在许多的局限性，还有待我们继续对其进行研究和探讨。
所以设计一套更好更合理的汽车尾灯系统，对汽车业的发展，对经济的发展有着深远的影响。
1.2 设计目的通过本课程的设计，我们应该做到：（1）更好的巩固和加深对基础知识的理解，学会设计中小型数字系统的方法，独立完成调试过程，增强我们理论联系实际的能力，提高学生电路设计和分析能力。
（2）通过实践，在理论指导下有所创新，为后继专业课的学习和日后工程实践奠定基础。
1.2 设计要求汽车尾灯的控制电路由三个按键组成，分别对应左转，右转和刹车。
汽车尾灯左右两侧各有三个指示灯（用发光二极管模拟），汽3车正常远行时指示灯全灭；右转弯时，右侧3个指示灯按右循环顺序点亮；左转弯时左侧三个指示灯按左循环顺序点亮；临时刹车时所有指示灯同时闪烁。
1.3 设计特点（1）增加了新功能有应急显示，减速转弯显示，倒车显示。
（2）将转弯灯，刹车灯，倒车灯分开了，且根据不同的功能选用了不同颜色的LED灯。
这样不仅使电路更加简单，还更加符合实际情况。
（3）还特别增加了尾灯的自检功能，即尾灯不能正常工作会在仪表盘的对应灯上显示出来，及时提醒驾驶员去更换尾灯。
数电课程实验报告——数字钟的设计
.《数字电子技术》课程设计报告设计题目: 数字钟班级学号：1407080701221 1407080701216 1407080701218学生：志强企海清指导教师：周玲时间：2016.6.15-2016.6.16《数字电子技术》课程设计一、设计题目：数字钟的设计一、设计任务与要求：1.时钟显示功能，能够以十进制显示“时”、“分”、“秒”。
其中时为24进制，分秒为60进制。
2. 其他功能扩展：（1）设计一个电路实现时分秒校准功能。
（2）闹钟功能，可按设定的时间闹时。
（3）设计一个电路实现整点报时功能等。
在59分51秒、53秒、55秒、57秒输出750Hz 音频信号，在59分59秒时输出1000Hz信号，音频持续1s，在1000Hz荧屏结束时刻为整点。
二、设计方案：数字电子钟由石英晶体振荡器、分频器、计数器、译码器显示器和校时电路组成。
振荡器产生稳定的高频脉冲信号,作为数字钟的时间基准,然后经过分频器输出标准秒脉冲。
秒计数器满60后向分计数器进位,分计数器满60后向小时计数器进位,小时计数器按照“24翻1”规律计数。
计数器的输出分别经译码器送显示器显示。
计时出现误差时,可以用校时电路校时、校分。
三、芯片选定及各单元功能电路说明：实验器材及主要器件（1）CC4511 6片（2）74LS90 5片（3）74LS92 2片（4）74LS191 1片（5）74LS00 5片（6）74LS04 3片（7）74LS74 1片（8）74LS2O 2片（9）555集成芯片1片（10）共阴七段显示器6片（11）电阻、电容、导线等若干①振荡器石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整。
它还具有压电效应，在晶体某一方向加一电场，则在与此垂直的方向产生机械振动，有了机械振动，就会在相应的垂直面上产生电场，从而机械振动和电场互为因果，这种循环过程一直持续到晶体的机械强度限止时，才达到最后稳定。
这用压电谐振的频率即为晶体振荡器的固有频率。
数电课程设计数字电子钟报告
数字电子技术课程设计报告题目：数字钟的设计与制作时间：09-10学年第二学期18-19周院校：武汉纺织大学班级：测控081组员：夏亦冰李艳飞田传雪吴哲伦数字电子技术课程设计报告一．设计目的数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法.二．实现功能1．要求内容1）时以24为周期2）分和秒以60为周期3）能显示时、分、秒4）具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间2. 发挥内容1）星期的显示2）计时过程具有报时功能三．元器件1．洞洞板2块2．0.47uF电容1个3．100nF电容1个4．共阴八段数码管7个5．网络线10米6．CD4511集成块7块7．CD4060集成块1块8．74HC390集成块4块9．74HC51集成块1块10．74HC00集成块4块11．74HC30集成块1块12．10MΩ电阻5个13．74HC00集成块4块14．L7805三端稳压管1个15．30pF瓷片电容2个16．9V电池1块17．单刀双掷开关2个18．单刀单置开关1个19．74HC10集成块1块各个芯片引脚图1．CD74HC3902．L7805稳压管3．CD4060 4．CD4511 5．74HC10 6．74HC307．74HC518．74HC00四、原理框图1．数字钟的构成数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。
由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ 时间信号必须做到准确稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 数电计数报警器课设报告 摘要：利用数字电子技术基础知识设计一个计数报警器，该计数报警器的设计采用的元件主要有译码器74LS247、十进制计数器74LS192、555组成的单稳态触发器。该计数报警器计数最大值是99，当计数溢出时放出声光报警,报警时间为10秒，计数脉冲由按钮和555组成的单稳态触发器产生。 关键词：555定时器； 计数器； 触发器； 译码器； 数码管 1、课题设计背景 1.1 了解数字电路系统的定义及组成 数字电路系统一般包括输入电路、控制电路、输出电路、时钟电路和电源等。输入电路主要作用是将被控信号转换成数字信号，其形式包括各种输入接口电路。比如数字频率计中，通过输入电路对微弱信号进行放大、整形，得到数字电路可以处理的数字信号。模拟信号则需要通过模数转换电路转换成数字信号再进行处理。在设计输入电路时，必须首先了解输入信号的性质，接口的条件，以设计合适的输入接口电路。 1.2 掌握时钟电路的作用及基本构成 时钟电路是数字电路系统中的灵魂，它属于一种控制电路，整个系统都在它的控制下按一定的规律工作。时钟电路包括主时钟振荡电路及经分频后形成各种时钟脉冲的电路。比如多路可编程控制器中的 555 多谐振荡电路，数字频率计中的基准时间形成电路等都属于时钟电路。设计时钟电路，应根据系统的要求首先确定主时钟的频率，并注意与其他控制信号结合产生系统所需的各种时钟脉冲。 2、设计任务目的和要求 2.1 设计任务： 设计一个到计数达99时报警的计数报警器 2.2 设计要求： A、设计一个计数报警器； B、计数最大值为99； C、计数达到最大时发出声光报警信号，报警时间长度为10秒，报警信号用红色 2
LED表示； D、计数脉冲用按钮产生。 3、设计方案选取 经过任务分析可得，本设计用到两片74LS192组成100进制计数，用两片74LS47来驱动两个七段共阳极数码管，需要一个电平开关作为手动脉冲控制，计数的次数由数码管显示。需要一片555定时器若干电阻、电容，构成多谐振荡器，然后用555定时器组成多谐振荡器电路产生10秒脉冲驱动扬声器和LED，以此来产生报警信号。 用两片74LS192级联实现100进制计数，其中第一片74LS192的进位溢出接到第二片74LS192的计数端，把第二片的进位溢出接到由555定时器构成的多谐振荡器的输入端，当计数达到99后由于第二片进位溢出从而触发由多谐振荡器构成的电路，由其输出10秒的脉冲来驱动扬声器和LED产生报警，其中报警时间10秒有RC决定，经过计算要选择合适的电阻和电容。其中数码管的驱动电流大概为10mA左右，选择合适的限流电阻。电路结构框图如图1所示。
图1 电路结构框图 4、方案论证 4.1 74ls192和74ls247的引脚和功能 （1）首先介绍74LS192的引脚和功能，如图2所示 ①管脚1、9、10、15分别对应输入D0、D1、D2、D3，可以给这四个引脚接高电平或者低电平来实现置数； ②管脚2、3、6、7分别对应芯片的输出端，可以直接接7端数码管译码器； ③管脚4为减计数时钟输入端； ④管脚5为加计数时钟输入端； ⑤管脚8为接地端； ⑥管脚11为预置数输入端，并且为异步预置，接0时置数，用做加计数或减计 3
数时，必须接1； ⑦管脚12为进位输出，1001状态后负脉冲输出； ⑧管脚13为借为输出，0000状态后负脉冲输出； ⑨管脚14为异步清零端，高电平有效； ⑩管脚16接电源。
表1 74LS192的逻辑功能表
图2 74LS192的管脚图
根据对电路分析可得，需要实现100进制计数，而74LS192计数器是十进制计数器，所以要用两片级联构成100进制。因此，需要第一片的第12管脚进位输出端接到时钟电路的第2管脚低触发端；第一片的借位输出端悬空；第一片第14管脚异步清零端接到第二片的异步清零端；将第二片的第12管脚进位输出端接到第一片的第5管脚加计数时钟输入端；第二片的第13管脚借位输出端接到第二片的第11管脚异步预置数输入端。从而实现两片74LS192的级联。 （2）显示电路主要由两个74LS247译码器和两个七段共阳极数码管组成,用来显示计数电路的输出。数码管分别接到两个译码器的输出端；每当按下按钮后，就会产生一个脉冲，经过译码器到达数码管后，数码管就能显示出相应的数字，能从0显示到99，到达99后，再来一个脉冲数码管就会变为0，红色LED开始报警，报警时间持续10秒。 74LS247是一种BCD代码输入的四线-七段译码器，下面先介绍74LS47的引脚及功能。它的管脚排列如图3所示。 ①管脚1、2、6、7表示显示译码器BCD代码的电平输入端； ②管脚9、10、11、12、13、14、15表示输出的7位二进制代码,可以直接接7端数码管，并规定用1表示数码管中线段的点亮状态，用0表示线段的熄灭状 4
态； ③管脚3表示灯测试输入端，当它为0时，便可使被驱动数码管的七段同时点亮，显示8字，以检查该数码管各段能否正常发光。平时应置/LT为高电平。 ④管脚4为灭灯输入/ 灭零输出端，这是一个双功能的输入/输出端，当它用作输入端使用时，称为灭灯输入控制端。只要加入灭灯控制信号/BI=0，无论管脚1、2、6、7的状态是什么，定可将被驱动数码管的各段同时熄灭，当/BI=1时，显示器各段才根据输入译码输出；当它作为输出端使用时，成为灭零输出端，为相邻位提供灭零输入信号。 ⑤管脚5表示灭零输入，可以把不希望显示的零熄灭，当/RBI=0时，若输入DCBA=0000，则输出不显示0，若输入为其他代码，则照常显示。将灭零输入端和灭零输出端配合使用，即可实现多位数码显示系统的灭零控制。 ⑥管脚8为接地端； ⑦管脚16接电源。 表2 74LS247七段显示译码器的真值表
图3 74LS247管脚图
分别将两片74LS247译码器的输出端接到两片七段共阳极数码管的输入端，74LS47输入端接74LS192的输出端。两片74LS247译码器与两片七段共阳极数码管之间各接一个阻值为330Ὡ的电阻，起到保护数码管的作用。 4.2 发光二极管的连接 5
LED产品的种类繁多，有共阴极电路，还有共阳极电路。本次设计采用共阳极电路。如图4所示
图4 数码管共阳极接法 4.3 555定时器的连接 报警电路主要由555定时器、红色发光二极管、蜂鸣器和若干电阻、电容构成，555定时器是一种多用途的数字-模拟混合集成电路，利用它能很方便地构成施密特触发器、单稳态触发器和多谐振荡器。双极性CB555由比较器C1和C2、SR锁存器和集电极开路的放电三极管TD组成。555定时器能在很宽的电源电压范围内工作，并可以承受较大的负载电流。双极性555定时器的电源电压范围为5-16ν，最大的负载电流达200mA。 555定时器的管脚排列图如图5所示。 ①管脚1表示接地端； ②管脚2表示低触发端； ③管脚3表示输出端； ④管脚4表示是直接清零端，当接低电平，则电路不工作，此时不论TR、TH是高电平还是低电平，电路输出为“0”，该端不用时应接高电平； ⑤管脚5表示电压控制端，若此端外接电压，则可改变芯片内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰； ⑥管脚6表示高触发端； ⑦管脚7表示放电端，该端子与放电管的集电极连接在一起，可以作为定时器电容的放电。 ⑧管脚8表示接电源。
6
图5 555定时器的管脚图 图6 时钟电路原理图
如图6所示电路中，电路的振荡周期为T=T1+T2=(R1+2R2)C ln2，振荡频率为f=1/T=1/(R1+2R2)Cln2,Vcc=5v可以满足对输出脉冲幅度的要求,，由式T=(R1+2R2)Cln2=1，ln2=0.69，取电容C=100uF代入上式得，R18、R17分别90kΩ和330Ω，经过计算在占空比符合要求的同时，算得的数据也在误差允许的范围内。 当电路进行仿真时，当计数器达到99时，这时LED开始发光报警，这个过程维持10秒左右。 5、电路设计 首先根据前面所述74LS192的功能，将两片74LS192连成一百进制计数器，使输出能显示从0到99，并且具有清零功能； 其次根据计算分析的结果为各个电阻和电容选取适当值，为各个开关设置好适当的键盘打开数值连接； 再次根据74LS247的功能，分别将两片74LS247连接到两片74LS192的相应端口，然后将两个七段共阳极数码管分别于两片74LS247相连，按照总体电路图在仿真软件proteus上一一选择芯片并进行连接，通过按钮产生脉冲，计数达到最大99时，电路开始报警，报警时间为10秒，同时伴随着二极管发光。 6、电路仿真 进入仿真状态后，当按动脉冲开关时，数码管可以显示00至99之间的所有数值，当数码管显示99时，LED灯发光，并且持续亮10秒，所以电路的设计是 7
正确的。如图7所示是电路仿真图。 图7 电路仿真图 7、制作及调试过程 在安装器件之前，首先要按照清单检查有无缺少器件，然后按照图开始安装器件，特别要注意不能把芯片装反然后开始焊接，要搞清楚各个芯片的引脚，再根据芯片内部引脚图接线焊接，焊的时候要非常小心，因为有的地方线非常细，一不注意线就容易断，还应尽量避免虚焊。焊好之后，按照电路图逐一检查电路有没有漏焊的问题，接下来用万用表逐一检查有没有虚焊或线路断路或线路短路。在线路没有问题的情况下连接电源调试，之后用电源逐个模块进行检查。加入电压后，电路不能正常工作，然后就开始检查，最后发现有几根线在焊接的时候被焊断了，经过一上午的调试终于可以正常工作了。 8、结论 电路进行仿真后，能够满足设计的要求，利用两片74LS192级联构成计数电
