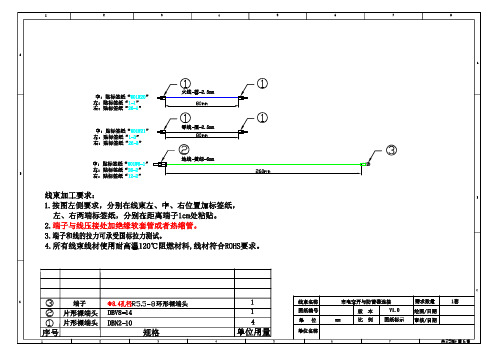

ph2.0线材图纸
电子线材可靠性测试检验标准
文件制修订记录一、高低温测试标准A、低温工作试验试验目的：检验产品在低温环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，使温度达到-40±3℃,温度稳定后，持续4小时，持续期满，进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
B、高温工作试验试验目的：检验产品在高温环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装、处于导通状态，以正常位置放入试验箱内，使温度达到+60±2℃,温度稳定后，持续4小时，持续期满，进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
C、恒定湿热试验试验目的：检验产品在恒定湿热环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，使温度达到40±2℃,湿度达到95%，持续12小时，持续期满，立即进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
D、冷热冲击试验试验目的：检验产品经受环境温度讯速变化的能力试验设备：冷热冲击试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，高温为70℃，稳定温度保持时间为2小时，低温为-20℃，，稳定温度保持时间为2小时，转换时间不大于15秒，循环次数为12次（1循环周期为4小时），循环期满，在正常大气条件下放置2小时，放置期满，被检样线立即进行产品测试后的检查。
判定标准：产品外观和结构正常。
功能、性能方面正常。
E、温度循环试验试验目的：检验产品在经受温度环境条件下逐渐变化的能力试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：导通状态下，按照-20℃温度放置1H，55℃放置1H,转换时间30min 设置进行试验，共连续进行5次循环，试验结束后进行测试。
判定标准：通过基本功能测试；外观和结构正常。
端子检验规范(含表格)
端子类检验规范（IATF16949-2016/ISO9001-2015）1.0目的：确保生产所需端子类材料均能正确检验，保证其符合品质要求。
2.0适用范围：2.1接插件所用的所有端子；2.2端子材料入料检验和制程材料确认。
3.0定义：无4.0步骤：4.1确认以下文件/样品是否完整：4.1.1供应商在合格供应商清单上4.1.2有工程图纸4.1.3有公司确认的参考样品备注：如上任何一条不完整，不可进行检验。
4.2抽样方案具体要求见《抽样检验规范》。
4.3检验内容与记录：NO 项目内容检验设备备注1 包装包装完整、无受损、厂商、标示正确、日期、ROHS等2* 外观外观完好、无刮伤、受损、氧化、变目视/MAJ形电镀、表层不氧化、无水痕、光泽、不粗糙对比AQL0.253* 尺寸依照物料承认书或产品工程图面游标卡尺4 材质确认依照物料承认书或产品工程图面、样品目视供应商提供报告5 铆压磅力测试具体要求见附件一拉力计2PCS/批C=06* 插拔力测试具体要求见附件二拉力计N＝5盘C＝04.3.1表中打*的项目，每批检验须有记录，其它各项在有异常和需要时备注或附上相关记录。
4.3.2尺寸规格、磅力、插拔力依据物料承认书或公司零件图中之数据保持二位小数（四舍五入）取得，其公差不变；尺寸检验合格时，将实测的最大值与最小值记录于报告中；若有尺寸检验不合格时，将重点检验不合格数据全部记录于检验表单中。
4.3.3所测插拔力数据记录于IQC检验报告的“可靠性”一栏中。
4.3.4插拔力测试：分别从不同的盘中取出端子，再与配套的胶壳进行测试，至少要测5个值；若本盘出现不良，需从本盘中再抽5个端子重新进行测试，后取平均值，若OK则合格。
4.3.5对于外观：全部内容都需要检验到位，记录3～5个重要方面即可。
4.4将检验结果记录于“IQC检验报告”中。
4.5在外箱及每一小包装上贴上“PASS”、“REJ”或“WAIVE”标签。
4.6不良处理：如果发现异常填写“材料不良状况联络单”，并按“不合格品控制程序”进行处理。
光伏柜线束图纸与汇流箱图纸
接口B
20- 1 21- 1 20- 2 21- 2 9- 5 10- 6 11- J3- 1 9- 6 10- 7 11- J3- 2 20- 3 21- 3 5- 1 22- 1 22- 2 23- 1 23- 2 24- 1 24- 2 13- 1 6- 1 20- 4 21- 4 12- 9 13- 9 15- 6 13- 2 15- 7 17- 7 11- J2- 1 11- J2- 2 W 01W 1
长度
800m m 800m m 1000m m 1000m m 990m m 990m m 50m m 50m m 760m m 760m m 1000m m 1000m m 800m m 1100m m 1100m m 1240m m 1240m m 900m m 900m m 1150m m 450m m 450m m 900m m
标签号码管
LVD1+ LVD1LVD2+ LVD2CAN_H CAN_L CAN_H CAN_L
备注
外皮剥皮 使用 两芯线缆
外皮剥皮
2 3 4 5 6
使用2* 05平方线 缆
两芯线缆长990m m ，在 560m m 处并联50m m 长的线
7 32 8 36
两芯 两芯 单芯 两芯 两芯 两芯 单芯
接口A
W 5 19- J24- 2 19- J24- 3 19- J24- 5
W 6- 1
接口B
25- J1- 2 25- J1- 3 25- J1- 5 26- 2 27- 2 5- 2 5- 4 7- 2 7- 4 22- 2 10- 3 10- 4 15- 2 13- 8 9- 4 9- 3 14- 5 13- 3 6- 1 6- 2 W 01W 5 W 16 7- 1 W 17 7- 3 W 01W 6- 1 W 01W 6- 2 W 01W 7- 1 W 01W 7- 2 W 01W 7- 3 W 01W 7- 4 W 01W 8- 1 W 01W 8- 2 W 01W 9- 1 W 01W 9- 2 W 01W 10 W T W 01W 11- 1 W 01W 11- 2 W 01W B1+ W 01W B1W 18 8- 2 W 19 8- 4 W 20 1- 1 W 21 1- 3 W 22 2- 1 W 23 2- 3 W 24 6- 1 W 25 6- 1
二十四线电缆沟(行车）中间头井平面，剖面，断面图
最新最全电气设计施工图中常用线路敷设方式
常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管(硬聚氯乙烯管)FPC-阻燃塑料硬管（半硬聚氯乙烯管）CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管（水煤气管）KPC-聚氯乙烯塑料波纹管TC-电线管SPG-穿蛇皮管RVC-穿塑料软管VG-穿塑料管QD-铝片卡配线YJ-塑料夹配线CJ-瓷夹或瓷卡配线CP-瓷瓶或瓷珠配线DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关电缆及导线型号表示方法HPVV- 电话电缆型号HYQ- 电话电缆型号HYV- 电话电缆型号RVVP- 聚氯乙烯绝缘聚氯乙烯护套屏蔽软线RVS- 铜芯聚氯乙烯绝缘绞型软线ZLQD23- 铝芯不滴流寖渍剂纸绝缘铅包细钢丝铠装电力电缆ZQD23- 铜芯不滴流寖渍剂纸绝缘铅包细钢丝铠装电力电缆ZLQD22-铝芯不滴流寖渍剂纸绝缘铅包带铠电力电缆ZQD22-铜芯不滴流寖渍剂纸绝缘铅包带铠电力电缆YJLV-铝芯交联聚乙烯绝缘聚氯乙烯护套内细钢丝铠装电缆YJV32-铜芯交联聚乙烯绝缘聚氯乙烯护套内细钢丝铠装电缆YJLV22-铝芯交联聚乙烯绝缘聚氯乙烯护套内钢带铠装电缆YJV22-铜芯交联聚乙烯绝缘聚氯乙烯护套内钢带铠装电缆YLV43-铝芯聚氯乙烯绝缘内细钢丝铠装聚氯乙烯护套电力电缆VV43-铜芯聚氯乙烯绝缘内细钢丝铠装聚氯乙烯护套电力电缆VLV32-铝芯聚氯乙烯绝缘内细钢丝铠装聚氯乙烯护套电力电缆VV32-铜芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆VLV23-铝芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆VV23-铜芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆ZLQD-铝芯不滴流寖渍剂纸绝缘裸铅包电力电缆ZQD-铜芯不滴流寖渍剂纸绝缘裸铅包电力电缆YJLV-铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆BLV-铝芯聚氯乙烯绝缘导线VLV-铜芯聚氯乙烯绝缘导线VV-电力电缆BLX-铝橡皮线BX-铜橡皮线BLV-105-铝芯耐热105°C聚氯乙烯绝缘导线BV-105 –铜芯耐热105°C聚氯乙烯绝缘导线YJV- 电力电缆BV-导线阻燃前加 ZR耐火前加 NH。
电缆线路工程标准工艺图库(电气部分)
工艺编号项目/工艺名称工艺标准施工要点图片示例0302000000 0302010000 03020101000302010101直埋电缆沟槽开挖（1）通过收资，了解电缆所经地区的管线或障碍物的情况，并在适当位置进行样沟的开挖，开挖深度应大于电缆埋设深度。
(2)按电缆路径开挖沟槽，应满足以下要求：1）自地面至电缆上面外皮的距离,不小于0.7m,35kv及以上为1m。
2）穿越道路和农村时分别为1m和1.2m。
3）穿越城市交通道路和铁路路轨时，应满足设计规范要求并采取保护措施。
4）在寒冷地区施工，开挖深度还应满足电缆敷设于冻土层之下，或采取穿管等特殊措施。
（1）沟槽开挖前应进行围护工作。
（2）电缆敷设工程必须根据批准的设计文件，在敷设前要挖掘足够数量的样洞，查清沿线地下管线和土质情况，以确定电缆的正确走向。
（3）样沟深度应大于电缆敷设深度。
（4）开挖路面时，应将路面铺设材料和泥土分别堆置，堆置处和沟边应保持不小于300mm通道。
堆土高度不宜高于0.7m。
（5）对开挖出的泥土应采取防止扬尘的措施。
（6）在山坡地带直埋电缆，应挖成蛇形曲线，曲线振幅为1.5m，以减缓电缆的敷设坡度，使其最高点受拉力较小，且不易被洪水冲断。
0302010102直埋电缆敷设（1）直埋于地下的电缆上下应铺以不小于100mm厚的软土或沙层，并加盖板两层电缆保护板，第二层保护板必要时用预制钢筋混凝土板加以保护，其覆盖宽度应超过电缆两侧各50mm，然后用预制钢筋混凝土板加以保护。
也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土，然后盖上槽盒盖。
为识别电缆走向，宜沿电缆敷设路径设置电缆标示。
（2）电缆穿越城市交通道路和铁路路轨时应采取保护措施。
（3）电缆排列整齐，弯度一致，电缆同路径顺行敷设时电缆在转弯处不应出现交叉。
（4）电缆在敷设过程中无机械损伤。
直埋电缆接头盒外应有防止机械损伤的保护盒（环氧树脂接头盒除外）。
（5）电缆穿波纹管敷设时，应沿波纹管顶全长加盖保护板或浇筑厚度不小于100mm的素混凝土，宽度不应小于管外两侧各50mm。
电缆产品线图纸编号1
公司产品线图纸编号规则1新产品图纸编号分为三类：总装图、部件图、零件图。
图纸编号由图纸级特征代号、公司名称代号、产品分类/零件分类代号、单元名称/零件名称代号、规格/尺寸代号、序号(流水号)六部分组成，共包含十一位和两个标志点，具体编号形式如下：8 2 B . 15 025 . 008顺序号(流水号)规格/尺寸单元名称/零件名称产品分类/零件分类公司名称图纸级特征2 组成编号的各位代号内容2.1 图纸级特征代号图纸级特征代号，一位数字表示，具体内容见表一。
表一规定选用3为集团技术中心产品总装图代号， 5为集团技术中心部件图代号， 8为集团技术中心零件图代号。
规定选用4为电气线路原理图代号，6为子公司使用总装图代号，7为子公司使用部件图代号， 9为子公司使用零件图代号.2.2 公司名称代号，一位数字表示0 集团公司1 **公司2 **公司3 电缆公司4 **公司2.3 产品分类/零件分类代号，一位字母表示2.3.1图纸级特征为总装图和部件图时，产品分类代号由字母表示产品系列分类：2.3.2图纸级特征为零件图时，零件分类代号一位字母表示：A 机加工件；B 钣金件；C 导体；D 铝型材；E 注铝件；F 注钢件；G注塑件；H压塑件；J 夹具零件；Y 模具零件；Z生产线；2.4 单元名称/零件名称代号，二位数字表示2.4.1图纸级特征为总装图和部件图时，单元名称代号2.4.2 图纸级特征为零件图时，零件名称代号二位数字表示，其对照表按各子公司顺序排列，原则上零件名称与图纸上的名称一致，由各子公司规范统一。
头戴,有线,运动耳机线材弯曲试验
头戴,有线,运动耳机线材弯曲试验
本文为：耳机线材弯曲试验（适用于运动耳机/脖挂耳机/有线头戴耳机/有线耳机等）
耳机线材的测试种类还有：
摇摆测试
吊重测试
盐雾测试（USB线）
插拔寿命测试（USB线）
性能测试
下图为：线材摇摆弯曲试验机
东莞市XXX电子科技有限责任公司试验申请单
申请部门R&D 申请人/日期
试验名称线材弯曲试验试验阶段样品
客户TT 供应商浙隆
样品名称/型号X XX线P/N 10.1401-0001 工作单/订单样品数量5米
样品类别线材类样品状态MP 试验目的: 符合耳机实验测试标准
试验条件: 弯曲部位为：每个线材连接的SR/插头/分线档，角度+ / - 90度，挂重200g,次数为2000周期，30周期/每分钟。
要求完成日期申请部门主管核准/日期
申请单备注:。
(电力行业)DJYPVP电缆
DJYP2VP2电缆本产品适用于交流U0/U为300/500V电力、冶金、石化等行业以电子计算机为主的自动控制系统、DJYP2VP2电缆自动化控制系统作控制线以及检测用仪器仪表用电子DJYP2VP2电缆。
二：产品执行标准Q/CL04-2003(等效采用英国BS5308标准阻燃性能试验执行GB12666-90标准DJYP2VP2电缆交流额定电压：U0/U 300/500KV，DJYP2VP2电缆最高工作温度：聚乙烯绝缘不超过70℃交联聚乙烯绝缘90℃低烟无卤阻燃聚烯烃70℃，计算机屏蔽电缆低烟无卤阻燃交联聚烯烃90℃和125℃两种，DJYP2VP2电缆最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃DJYP2VP2电缆安装敷设温度应不低于0℃。
DJYP2VP2电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍基本型号及名称1.聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)DJYV(R)P聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆亚太线缆-致力于贯通全亚洲DJYPV(R) DJYPV(R)P DJYV(R)P2 DJYP2V(R) DJYP2V(R)P2DJYV(R)P3 DJYP3V(R) DJYP3V(R)P DJYVP(R)22 DJYP(R)V22DJYPV(R)P22 DJYV(R)P2-22 DJYP2V(R)22 DJYP2V(R)P2-22DJYVP3(R)-22 DJYP3V(R)22亚太屏蔽铠装DJYP2VP2电缆实物图：亚太线缆-致力于贯通全亚洲公司简介亚太线缆（AsiaPacificCable）是一家致力于：网络综合布线、DJYP2VP2电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。
