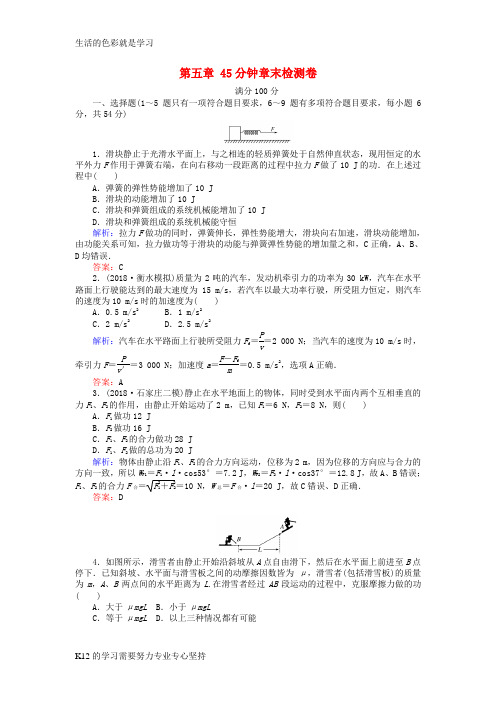

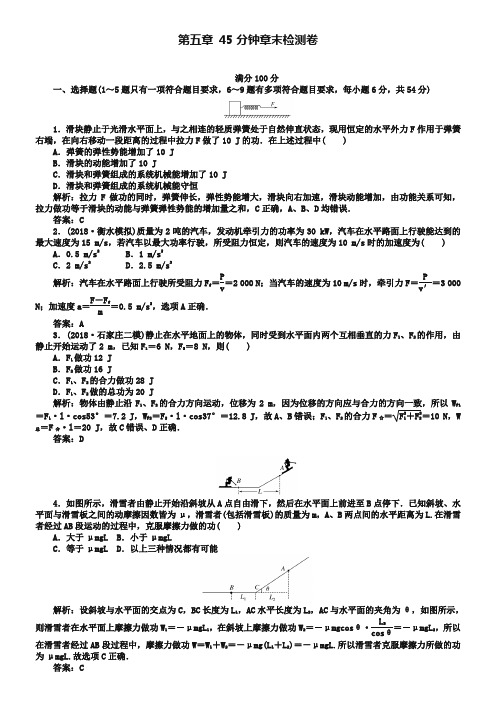

第五章 45分钟章末检测卷．滑块静止于光滑水平面上，与之相连的轻质弹簧处于自然伸直状态，现用恒定的水作用于弹簧右端，在向右移动一段距离的过程中拉力．如图所示，滑雪者由静止开始沿斜坡从A点自由滑下，然后在水平面上前进至停下．已知斜坡、水平面与滑雪板之间的动摩擦因数皆为在滑雪者经过AB段运动的过程中，克服摩擦力做的功设斜坡与水平面的交点为C，BC长度为L1，AC水平长度为，如图所示，则滑雪者在水平面上摩擦力做功W1＝－μmgL2，所以在滑雪者经过AB段过程中，摩擦力做功与v之间的关系中有可能正确的是( )小球运动过程中，只有重力做功，机械能守恒，故mgh＝重力和支持力的合力提供向心力，根据牛顿第二定律，(③)，根据③式，F－v关系图象是开口向上的抛物线，．如图所示，两箱相同的货物，现要用电梯将它们从一楼运到二楼，其中图甲是利用图乙是用履带式自动电梯运送，假设两种情况下电梯都是匀速地运送货物，下列关于两电梯在运送货物时说法正确的是( )．两种情况下电梯对货物的支持力都对货物做正功．图乙中电梯对货物的支持力对货物做正功．图甲中电梯对货物的支持力对货物做正功．图乙中电梯对货物的支持力对货物不做功况下支持力对货物不做功，故选项A 、B 错误，D 正确．答案：CD7．(2018·青岛一模)如图所示，固定在水平面上的光滑斜面倾角为30°，质量分别为M 、m 的两个物体通过细绳及轻弹簧连接于光滑轻滑轮两侧，斜面底端有一与斜面垂直的挡板．开始时用手按住物体M ，此时M 到挡板的距离为s ，滑轮两边的细绳恰好伸直，而没有力的作用．已知M ＝2m ，空气阻力不计．松开手后，关于二者的运动下列说法中正确的是( )A ．M 和m 组成的系统机械能守恒B ．当M 的速度最大时，m 与地面间的作用力为零C ．若M 恰好能到达挡板处，则此时m 的速度为零D ．若M 恰好能到达挡板处，则此过程中重力对M 做的功等于弹簧弹性势能的增加量与物体m 的机械能增加量之和解析：运动过程中，M 、m 与弹簧组成的系统机械能守恒，A 错误；当M 速度最大时，弹簧的弹力等于Mg sin30°＝mg ，此时m 对地面的压力恰好为零，B 正确；然后M 做减速运动，恰好能到达挡板时，也就是速度刚好减小到了零，之后M 会上升并最终到达松手位置，所以此时弹簧弹力大于mg ，即此时m 受到的绳拉力大于自身重力，m 还在加速上升，C 错误；根据功能关系，M 减小的机械能，等于m 增加的机械能与弹簧增加弹性势能之和，而M 恰好到达挡板时，动能恰好为零，因此M 减小的机械能等于M 减小的重力势能，即等于重力对M 做的功，D 正确．答案：BD8．质量为2 kg 的物体，放在动摩擦因数μ＝0.1的水平面上，在水平拉力的作用下由静止开始运动，水平拉力做的功W 和物体发生的位移L 之间的关系如图所示，重力加速度g取10 m/s 2.则此物体( )A ．在位移L ＝9 m 时的速度是3 3 m/sB ．在位移L ＝9 m 时的速度是3 m/sC ．在OA 段运动的加速度是2.5 m/s 2D ．在OA 段运动的加速度是1.5 m/s 2解析：由图象可知当L ＝9 m 时，W ＝27 J ，而W Ff ＝－μmgL ＝－18 J ，则W 合＝W ＋W Ff＝9 J ，由动能定理，有W 合＝12mv 2，解得v ＝3 m/s ，A 项错误，B 项正确；在A 点时，W ′＝15 J ，W ′Ff ＝－μmgL ′＝－6 J ，由动能定理可得v A ＝3 m/s ，则a ＝v 2A 2L ′＝1.5 m/s 2，C 项错误，D 项正确．答案：BD9．(2018·陕西省咸阳市高考模拟考试)如图所示，一根跨过一固定的水平光滑细杆的轻绳两端拴有两个小球，球a 置于水平地面上，球b 被拉到与细杆同一水平的位置．把绳拉m a：m＝：2下摆过程中加速度方向向上，错误．设段长度为O点正下方时，由牛顿第二定律，m a：m＝：图3(4)实验结果表明，ΔE k 总是略小于W .某同学猜想是由于小车所受拉力小于钩码重力造成的．用题中小车和钩码质量的数据可算出小车受到的实际拉力F ＝________N.解析：(1)完全平衡摩擦力的标志是轻推小车，小车做匀速运动． (2)两计数点间的时间间隔T ＝5×0.02 s＝0.1 sv 1＝x 022T ＝＋2×0.1m/s ＝0.228 m/s(3)确定标度，根据给出数据描点．作图如图所示．(4)从图线上取两个点(4.5,4.24)，(2.15,2.0)图线的斜率k ＝4.24－2.04.5－2.15≈0.953①又有k ＝ΔE k ΔW ＝Mv 22mg Δx②根据运动学公式有v 2＝2a Δx ③ 根据牛顿第二定律有 F ＝Ma ④由①②③④式解得F ≈0.093 N答案：(1)小车做匀速运动 (2)0.228 (3)见解析图 (4)0.09311．(14分)(2018·河北省两校高三年级模拟考试)质量为m ＝2 kg 的物块静置于水平地面上，现对物块施加水平向右的力F ，力F 随时间变化的规律如图所示，已知物块与地面间的动摩擦因数μ＝0.2，设最大静摩擦力等于滑动摩擦力，g 取10 m/s 2，求：分)(2018·江西联考)如图所示，P为弹射器，PA为光滑半圆轨道，其半径R＝2 m，传送带的速度逆时针匀速转动．现有一质量m＝1 kg的物体(可视为质点紧贴圆弧面到达D点，已知弹射器的弹性势能全部转化为物体的动能，0.2.若物体经过BC段的速度为。
2019高考物理一轮复习 第五章 机械能及其守恒定律 第5讲 探究动能定理练习
第5讲 探究动能定理1．“探究动能定理”的实验装置如图甲所示，当小车在两条橡皮筋作用下弹出时，橡皮筋对小车做的功记为W 0.当用4条、6条、8条…完全相同的橡皮筋并在一起进行第2次、第3次、第4次…实验时，橡皮筋对小车做的功记为2W 0、3W 0、4W 0…，每次实验中由静止弹出的小车获得的最大速度可由打点计时器所打点的纸带测出．(1)关于该实验，下列说法正确的是________． A ．打点计时器可以用直流电源供电，电压为4～6 V B ．实验中使用的若干条橡皮筋的原长可以不相等 C ．每次实验中应使小车从同一位置由静止弹出D ．利用每次测出的小车最大速度v m 和橡皮筋做的功W ，依次作出W －v m 、W －v 2m 、W －v 3m 、W 2－v m 、W 3－v m …的图象，得出合力做功与物体速度变化的关系(2)图乙给出了某次在正确操作情况下打出的纸带，从中截取了测量物体最大速度所用的一段纸带，测得O 点到A 、B 、C 、D 、E 各点的距离分别为OA ＝5.65 cm ，OB ＝7.12 cm ，OC ＝8.78 cm ，OD ＝10.40 cm ，OE ＝11.91 cm.已知相邻两点打点时间间隔为0.02 s ，则小车获得的最大速度v m ＝________m/s.解析：(1)电磁打点计时器使用4～6 V 交流电，A 错；实验中应选取相同的橡皮筋，B 错；小车应从同一位置由静止释放，C 对；数据分析时，应作出不同的图象探究功与速度变化的关系，D 对．(2)由所给数据知BC ＝8.78 cm －7.12 cm ＝1.66 cm ，最大速度v m ＝1.66×10－20.02m/s ＝0.83 m/s.答案：(1)CD (2)0.832．(2016·高考全国卷Ⅱ)某物理小组对轻弹簧的弹性势能进行探究，实验装置如图甲所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．(1)实验中涉及下列操作步骤： ①把纸带向左拉直 ②松手释放物块 ③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是______________(填入代表步骤的序号)．(2)图乙中M 和L 纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50 Hz.由M 纸带所给的数据，可求出在该纸带对应的实验中物块脱离弹簧时的速度为________m/s.比较两纸带可知，________(填“M ”或“L ”)纸带对应的实验中弹簧被压缩后的弹性势能大．解析：(1)实验中应先向左推物块使弹簧压缩，测量弹簧的压缩量，然后把纸带向左拉直，再接通打点计时器电源，等打点稳定后，再松手释放物块，使其向右滑动，因此步骤为④①③②.(2)由于物块离开弹簧时的速度最大，因此M 纸带对应的实验中物块脱离弹簧时的速度为v ＝2.58×10－2m0.02 s ＝1.29m/s.由于弹簧压缩量越大，弹性势能越大，因此推开物块后，弹簧弹性势能转化成物块的动能越多，物块离开弹簧后获得的速度越大，打的点间距越大，因此M 纸带对应的实验中弹簧被压缩后的弹性势能大．答案：(1)④①③② (2)1.29 M3．某实验小组利用拉力传感器和速度传感器探究“动能定理”．如图所示，他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连，用拉力传感器记录小车受到拉力的大小．在水平桌面上相距50.0 cm 的A 、B 两点各安装一个速度传感器，记录小车通过A 、B 时的速度大小，小车中可以放置砝码．(1)实验主要步骤如下：①测量____________和拉力传感器的总质量M 1；把细线的一端固定在拉力传感器上，另一端通过定滑轮与钩码相连，正确连接所需线路．②将小车停在C 点，____________，小车在细线拉动下运动，记录细线拉力及小车通过A 、B 时的速度． ③在小车中增加砝码或减少砝码，重复②的操作．(2)下列表格是他们测得的一组数据，其中M 是M 1与小车中砝码质量之和，(v 22－v 21)是两个速度传感器记录速度的平方差，可以据此计算出动能变化量ΔE ，F 是拉力传感器受到的拉力，W 是F 在A 、B 间所做的功．表格中的ΔE 3＝____________，W 3＝__________．(结果保留三位有效数字)解析：(1)在实验过程中拉力对小车和拉力传感器做功使小车和拉力传感器的动能增加，所以需要测量小车和拉力传感器的总质量．(2)通过拉力传感器的示数和A 、B 间距用W ＝FL 可计算拉力做的功．(3)利用图象法处理数据，由动能定理W ＝12Mv 22－12Mv 21，可知W 与ΔE 成正比，作图可用描点法，图线如图所示．答案：(1)①小车 ②释放小车 (2)0.600 0.610 (3)见解析图4．(2017·高考江苏卷)利用如图甲所示的实验装置探究恒力做功与物体动能变化的关系．小车的质量为M ＝200.0 g ，钩码的质量为m ＝10.0 g ，打点计时器的电源为50 Hz 的交流电．(1)挂钩码前，为了消除摩擦力的影响，应调节木板右侧的高度，直至向左轻推小车观察到________________________________________________________________________．(2)挂上钩码，按实验要求打出的一条纸带如图乙所示．选择某一点为O ，依次每隔4个计时点取一个计数点．用刻度尺量出相邻计数点间的距离Δx ，记录在纸带上．计算打出各计数点时小车的速度v ，其中打出计数点“1”时小车的速度v 1＝________ m/s.(3)将钩码的重力视为小车受到的拉力，取g ＝9.80 m/s ，利用W ＝mg Δx 算出拉力对小车做的功W .利用E k ＝12Mv2算出小车动能，并求出动能的变化量ΔE k .计算结果见下表．k(4)实验结果表明，ΔE k 总是略小于W .某同学猜想是由于小车所受拉力小于钩码重力造成的．用题中小车和钩码质量的数据可算出小车受到的实际拉力F ＝____N.解析：(1)挂钩码前，调节木板右侧的高度，直至向左轻推小车，观察到小车做匀速直线运动，表明此时已消除了摩擦力的影响．(2)打出计数点“1”时小车的速度v 1＝（2.06＋2.50）×10－20.2 m/s ＝0.228 m/s.(3)根据题表格中的数据，描点作图．(4)由于W ＝mg Δx ，ΔE k ＝F Δx ，则有F ＝ΔE k W mg ＝4.24－2.004.50－2.14×0.01×9.8 N≈0.093 N.答案：(1)小车做匀速运动 (2)0.228 (3)如图 (4)0.093。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第45讲 实验：探究动能定理
[方法点拨] 通过分析实验题设要明确研究对象的运动过程是哪一段，以及研究对象受到的
合外力是“谁”，合外力的功如何测量．
1．(2018·福建三明一中模拟)如图1所示，是探究功与物体速度变化关系的装置．第一次由
一根橡皮筋提供牵引力使小木块在某处由静止弹出，然后分别改用2根、3根……相同的橡
皮筋，使小木块从同样的位置弹出.
图1
(1)小木块在运动过程中会受到阻力，应将长木板______(填“左”或“右”)端适当垫高作为
补偿．
(2)只用1根橡皮筋作用时，打点计时器打出的纸带如图2所示．打点计时器使用50Hz的交
流电源，则小木块被弹出时的速度为________m/s(结果保留两位有效数字)．
图2
(3)下表是实验过程中测量的几组数据，请选取合适的物理量和单位，在图3中作出图像以便
找到做功与小木块动能的关系.
橡皮筋数 做功 v v v2 v3
2 2W 1.27 1.13 1.62 2.08
3 3W 1.56 1.25 2.43 3.79
4 4W 1.80 1.34 3.24 5.83
5 5W 2.01 1.42 4.05 8.15
6 6W 2.20 1.48 4.86 10.71
图3
(4)如果本实验中没有进行第(1)步的操作，则上述所画的图线( )
A．仍为原图线 B．向上平移
C．向下平移D．倾斜程度会发生变化
2．为验证动能定理，某同学设计了如下实验．将一长直木板一端垫起，另一端侧面装一速度
传感器，让小滑块由静止从木板h高处(从速度传感器所在平面算起)自由下滑至速度传感器
时，读出滑块经此处时的速度v，如图4所示．多次改变滑块的下滑高度h(斜面的倾角不变)，
对应的速度值记录在表中：
图4
下滑高度h/m 0.10 0.20 0.30 0.40 0.50
速度v/(m·s－1) 0.633 0.895 1.100 1.265 1.414
要最简单直观地说明此过程动能定理是否成立，该同学建立了以h为纵轴的坐标系，你认为
坐标系的横轴应该是________，本实验是否需要平衡摩擦力________(填“是”或“否”)．
3．(2017·山东青岛二中模拟)某学习小组利用如图5所示的实验装置探究合外力与速度的关
系．一端带有定滑轮的长木板固定在水平桌面上，用轻绳绕过定滑轮及动滑轮将滑块与弹簧
测力计相连．实验中改变动滑轮下悬挂的钩码个数，进行多次测量，记录弹簧测力计的示数
F，并利用速度传感器测出从同一位置P
由静止开始释放的滑块经过速度传感器时的速度大小
v，用天平测出滑块的质量m，用刻度尺测出P与速度传感器间的距离s
，当地的重力加速度
大小为g，滑轮的质量都很小．
图5
(1)实验中钩码的质量________(填“需要”或“不需要”)远小于滑块的质量．
(2)根据实验数据作出v2－F图像，下列图像中最符合实际情况的是________．
(3)根据实验已测得数据及v2－F图像，________(填“能”或“不能”)测出滑块与长木板间
的动摩擦因数．
4．用如图6甲所示的实验装置完成“探究动能定理”的实验．请补充完整下列实验步骤的相
关内容：
图6
(1)用天平测量小车和遮光片的总质量M、砝码盘的质量m0；用游标卡尺测量遮光片的宽度d，
游标卡尺的示数如图乙所示，其读数为________cm；按图甲所示安装好实验装置，用米尺测
量出两光电门之间的距离为s.
(2)在砝码盘中放入适量砝码；适当调节长木板的倾角，直到轻推小车，遮光片先后经过光电
门A和光电门B的时间相等．
(3)取下细线和砝码盘，记下______________________(填写相应物理量及其符号)．
(4)让小车从靠近滑轮处由静止释放，用数字毫秒计分别测出遮光片经过光电门A和光电门
B
所用的时间ΔtA和ΔtB.
(5)步骤(4)中，小车从光电门A下滑至光电门B过程合外力做的总功W合＝______________，
小车动能变化量ΔEk＝____________________________________________________________
(用上述步骤中的物理量表示，重力加速度为g)，比较W合和ΔEk的值，找出两者之间的关系．
(6)重新挂上细线和砝码盘，改变砝码盘中砝码质量，重复(2)～(5)步骤．
(7)本实验中，以下操作或要求是为了减小实验误差的是________．
A．尽量减小两光电门间的距离s
B．调整滑轮，使细线与长木板平行
C．砝码和砝码盘的总质量远小于小车的质量
