五轴机床中刀轴界限功能的参数分析
五轴机床中刀轴界限功能的参数分析
摘要PowerMILL是英国Delcam Plc公司开发的一个独立运行、功能强大，加工策略丰富的专业数控加工编程软件系统。
而软件中的刀轴限界功能是允许用户在产生多轴刀具路径过程中控制刀具的角度限界。
指定的限界具有不同的格式，具体格式和回转轴配置类型相关。
尤其对于部分需要五轴机床加工的复杂零件，刀轴界限功能起到了至关重要的作用。
关键词刀轴界限；方位角；仰角；五轴机床
PowerMILL是英国Delcam Plc公司出品的功能强大，加工策略丰富的数控加工编程软件系统。
采用全新的中文WINDOWS用户界面，提供完善的加工策略。
帮助用户产生最佳的加工方案，从而提高加工效率，减少手工修整，快速产生粗、精加工路径，并且任何方案的修改和重新计算几乎在瞬间完成，缩短85%的刀具路径计算时间，对2-5轴的数控加工包括刀柄、刀夹进行完整的干涉检查与排除。
具有集成的加工实体仿真，方便用户在加工前了解整个加工过程及加工结果，节省加工时间。
在强大的POWERMILL软件中，对于五轴机床的加工策略非常丰富，由10种刀轴控制以及粗精加工，钻孔30多种策略配合应用。
1 五轴刀轴和刀轴控制介绍
五轴刀轴：五轴机床中的五根轴是由3根线形轴（linear axis）和2根旋转轴（rotary axis）组成的。
线形轴分别由X、Y、Z组成，而旋转轴对应的是A、B、C表示轴名。
五轴刀轴控制：五轴刀轴控制是CAM系统五轴技术的核心。
五轴CAM系统给出每个切削点刀具的刀位点（X,Y,Z）和刀轴矢量（I,J,K），五轴后处理器将刀轴矢量（I,J,K）转化为不同机床的旋转轴需要转动的角度（A,B,C）中的两个，然后计算出考虑了刀轴旋转之后线性轴需要移动的各轴位移（X,Y,Z）。
2 刀轴界限功能
刀轴限界功能是允许用户在产生多轴刀具路径过程中控制刀具的角度限界，是刀具路径能配合当前用户实际所用的五轴机床角度界限和加工中的一些刀具夹持避让要求。
而指定的限界具有不同的格式，具体格式和回转轴配置类型相关。
由于不同的机床具有不同的配置，POWERMILL软件将角度限界以方位角和仰角两个概念来描述。
方位角是在XY平面上逆时针方向旋转的角度，对于一般五轴机床可认定为Z轴的旋转角度（角度范围可达±360°）。
仰角是自XY平面向上提起（+90°）或向下落下（-90°）的角度，对于一般五轴机床可认定为X轴的旋转角度（角度范围因机床而定），当设置刀具界限参数时，在刀轴方向表格中选取刀轴限界选项，激活限界页面（勾取显示刀轴，查看限界），接着选取限界页面，方位角中开始角和结束角分别输入0°和360°；仰角中开始角和结束角输入90°和0°。
这样就会在主界面中产生一个圆球，而此时的圆球会分成两种颜色，上半球面是绿色，给
定的方位角是整圆，仰角只设置了0°~90°而形成上半球面，下半球面是红色，表示刀轴无法加工此区域。
3 五轴机床与刀具界限功能关系
五轴机床的回转轴配置区别很大，不过大体可分为三种基本加工配置，分别是工作台—工作台（Table-Table），主轴—主轴（Head-Head），工作台—主轴（Table-Head），这三类机床在POWERMILL软件中进行刀具界限参数设置又不尽相同，现分别对3种情况的刀具界限进行详细的参数分析。
3.1 工作台—工作台方式下的刀具界限参数分析
此类机床主轴方向不动，两个旋转轴都在工作台上，工件加工时随工作台转动，该机床一般角度界限定为：X方向上转动范围为±30°，Z方向上转动范围为±360°。
机床的Y轴限界相当于方位角或是垂直于XY平面的角度限界。
Y轴限界±360°转换成方位角即方位角限界为0°~360°。
机床的X轴限界相当与XY平面上的仰角，但它们并非相同的角度，机床是相对于Z轴测量测量角度范围的，而PowerMILL则是相对于XY平面测量。
因此，PowerMILL的角度限界是机床角度限界的余角（仰角=90-机床角度）。
也就是说机床的X限界±30°转换成仰角限界则为60°~90°。
3.2 主轴—主轴方式下的刀具界限参数分析
此类机床工作台不动，两个旋转轴均在主轴上，加工过程中主要通过主轴的运动实现多轴联动加工。
假设主轴－主轴回转的机床的角度限界指定为：X轴旋转界限为±60°，Z轴旋转界限为±360°，则机床的Z轴限界相当与方位角或垂直与XY平面的角度限界。
在PowerMILL中Z轴限界±360°转换成方位角限界为0°~360°。
机床的X轴限界相当与XY平面上的仰角。
机床的角度范围是相对于Z轴的，然而PowerMILL 的仰角是相对与XY平面测量，因此，PowerMILL 的角度限界即是机床角度限界的余角。
为此，机床的X轴限界±60°转换成仰角限界即为30°~90°。
不过对于有些特殊主轴—主轴控制的五轴机床，机床的回转角度限界X为-30°~+60°，Z为±360°，在进行仰角设置的时候尤其两边摆动的角度不一致，得到的结果有两种，一侧是60°~90°，另一侧是30°~90°，那么对于我们设计人员就希望得到60°的大摆角，这里POWERMILL软件将机床界限跨过XZ平面，使用最大旋转值（+60°），加工另外一侧时，主轴可绕Z轴旋转180°，以达到最大范围。
3.3 工作台-主轴方式下的刀具界限参数分析
两个旋转轴分别装在主轴和工作台上，工作台旋转，可装夹较重的工件；主轴摆动，可灵活地改变刀轴方向。
假设主轴－工作台回转机床的角度限界为：X 轴旋转界限为±40°Z轴旋转界限±360°。
机床的X轴限界相当于XY平面之上的
仰角，对PowerMILL而言即是机床仰角的余角。
因此，X轴限界±40°转换成仰角限界为50°~90°。
因此，对于不同类型的五轴机床在进行刀轴控制时，POWERMILL软件会产生多种控制参数的设置。
尤其对于我们经常需要设置的刀具界限功能，能否合理的分析并准确的设置，直接的影响机床安全性和高效性，所以我们CAM设计人员必须掌握该功能的参数设置。
参考文献
[1]杨书荣.深入浅出POWERMILL数控编程[M].北京：中国电力出版社，2008.
[2]朱克忆.POWERMILL多轴数控加工编程实用教程[M].北京：机械工业出版社，2010.。
五轴加工中心数控编程技巧分析
五轴加工中心数控编程技巧分析摘要：五轴加工中心是机械工业生产中极为重要的设备，具有加工范围广、精度高、速度快的特点，可以对各类零部件进行高效加工。
五轴加工中心数控编程技巧的应用有利于提升加工效率，保证加工质量，程序员在进行五轴加工中心的数控编程时需要注意科学分析数控机床、明确坐标系确定方法、关注编程中刀具补偿、选用恰当的编程方法并优化编程中的工艺处理，进一步强化数控编程质量，提升五轴加工中心的工作效率。
关键词：五轴加工中心；数控编程；技巧五轴加工中心的五轴联动设计是工业生产中进行零件加工的重要技术，可以对大型三维立体曲面等零件进行加工，具有极高的应用价值。
而数控编程技术的应用能够对五轴联动加工系统进行多元化控制，调整加工速度、空走速度、落刀速度等数值，保证加工效率与质量。
在五轴加工中心的数控编程中，合理运用编程技巧可以减少程序编写的工作量，提升加工效率、优化工业生产过程，为此应该重视五轴加工中心数控原理分析，并对具体的编程技巧进行研究，合理的运用相应技巧完成程序编写。
一、五轴加工中心数控系统控制原理五轴加工是数控机床加工的一种模式，是在X、Y、Z三个移动轴基础上加任意两个旋转轴的五轴联动加工系统，可以让加工刀具在五个自由度上进行定位与连接，能够实现几何形状复杂的零件加工。
五轴加工中心是五轴加工所采用的机床，可进行各类复杂零部件加工，包括有自由曲面的机体零部件、涡轮机零部件等，能够提高零件加工效率。
五轴加工中心的五轴联动加工具有更广的适应性，可以对直纹面类零件进行加工，提高其工作效率[1]。
在立体型面加工时，五轴加工可以采用铣刀端面逼近立表面进行加工，减少走刀次数，降低残余高度，提高加工效率与表面质量。
此外，五轴数控加工可以一次装夹完成工件多表面、度工序加工，在提高工作效率的同时，确保相互位置的精度，具有极高的应用价值。
五轴加工中心数控系统是运用编程软件完成编程，进而实现数字化控制的过程，通常需要由编程人员与机床操作人员密切配合，保证其程序编写的科学性与准确性。
五轴加工中心疑似回转中心偏差分析一例
五轴加工中心疑似回转中心偏差分析一例0.引言：随着科技的进步，高精度机床在企业制造过程中发挥的作用愈发突出，高效、高精度、高柔性化机床的拥有量也反映出一个企业的综合实力。
我公司正在服役的1台德马吉50U五轴加工中心，使用西门子840D sl系统（产地：德国），因其用途广泛，换刀速度快，加工精度高，可加工复杂工件，一次装夹即可产出成品的优点，在实际生产过程中设备利用率高，对设备的维修维护时间及标准也提出了更高的响应要求。
日前对疑似回转中心偏差做了分析，现介绍如下。
故障现象：本台德马吉50U五轴加工中心，使用西门子840D sl系统，在加工一件工件时，在B轴0°的状态下，所有尺寸均在公差范围之内，但当B轴旋转为90°时，X轴方向、Z轴方向尺寸均出现了不同程度的偏差。
1、排障过程：车间反馈设备五轴回转中心偏差，首先对该工件的图纸、装夹方法、工序进行了分析学习，因在B轴0°的状态下，所有尺寸均在公差范围之内，可排除设备重复定位精度有误差的情况。
对该机床的设备回转精度进行检测，拆除工装，使用标准检验棒，B轴0°的状态下，回转参数的X、Y、Z坐标均与机床相符，侧面佐证了在B轴0°的状态下，所有尺寸均在公差范围是对的。
此时在工装的正面和侧面边缘分别铣一刀，长度大于200mm、宽度6mm、深度1mm，用来检测C轴旋转180°后的平行度和B轴旋转90°后的垂直度，发现误差0.01mm以内，可判定回转中心无机械故障。
因五轴参数界面，B轴90°的参数是隐藏的，此时需要制造商密码，获得最高权限，进入DMG FAMOT中的BC回转轴界面，获得B轴旋转90°后的X、Y、Z的坐标值，将标准检验棒运行到坐标值位置与B轴工作台面比对，X轴误差为0.82mm。
后将此偏差值运行TCA_DAT指令补偿后，加工工件合格，故障排除[1]。
2、故障原因分析本次故障原因为此工件试制时并未使用回转中心的参数进行补偿，而是采取了在程序中补差值的方法进行加工，在机床维修过光栅尺之后出现了此问题，机床的X值坐标发生了变化，用之前编写的程序在程序中补差值的方法继续加工，才造成了回转中心精度偏差的假象。
PowerMILL刀轴界限教程
9. 刀轴限界简介可在PowerMILL中控制机床的刀轴限界，定义一旋转工作半径，从而在多轴刀具路径产生过程中，使刀轴不超过该工作半径范围。
由于不同的机床具有不同的配置，PowerMILL统一将角度限界以方位角和仰角来描述。
方位角和仰角方位角是在XY平面上自X 0°逆时针方向旋转的角度；仰角是自XY平面向上提起(+90°) 或向下落下 (-90°) 的角度。
页面中的刀轴限界选项后才可进行限界设置。
1 删除全部，重设表格。
2 打开只读项目:...\PowerMILL_Data\five_axis\Tool_Limit\JoyStick_Start3 将项目保存为:...\COURSEWORK\PowerMILL-Projects\JoyStick-Example4 右击图形视窗中靠近球底部的其中一条刀路，从弹出菜单选取自最近点仿真。
从仿真可见刀具运动超出机床的旋转限界，而且刀具夹持明显的和底部形状碰撞。
下面通过将策略应用到DMU50 Evolution机床来进一步演示加工过程中刀轴超出旋转限界的情况。
5 右击浏览器中刀具路径 BN16-NoToolAxisLimits，从弹出菜单选取自开始仿真。
此命令将打开仿真工具栏（如果还未打开）。
6 从主下拉菜单选取查看－工具栏－机床，打开机床定义工具栏。
7 点击输入机床模型图标，选取机床文件:...\PowerMILL Data\Machine Data\dmu50v.mtd8 确认点击了显示\不显示机床图标，在屏幕上显示机床。
当前零件原点 (用户坐标系) 和机床原点 (顶部 – 旋转工作台中心)相匹配，为此，零件底部当前嵌进了机床床身。
为对此进行补偿，需产生一新的，位置更合适的用户坐标系。
随后将此新的用户坐标系注册到机床定义工具栏。
9 产生一新的用户坐标系MTD-datum，将它移动Z-50。
10 输入新的用户坐标系MTD-datum到机床定义表格。
HNC8五轴系统使用指南V1.0
HNC8五轴系统使用指南（版本V1.0）武汉华中数控股份有限公司2017.4.25目录第一章五轴机床加工特点 (3)第二章五轴数控机床结构 (7)第三章五轴功能介绍 (13)第四章五轴参数说明 (32)第五章五轴PLC介绍 (63)第六章五轴固定循环（倾斜面加工） (77)第七章重点说明 (80)附录A AC双转台标定方法 (81)附录B BC双摆头标定方法 (92)附录C B摆C转混合结构标定方法 (105)附录D AC双转台结构自动标定案例 (116)附录E五轴动态精度案例 (122)第一章五轴机床加工特点传统的三轴数控机床设备，在加工过程中刀轴的方向始终保持不变，机床只能沿着三个线性轴进行插补运动。
当加工图1中的零件的时候，三轴加工短板尤为突显。
相比三轴机床，五轴联动机床增加了两个旋转自由度，刀具运动姿态可以灵活变化，有利于刀具保持最佳的切削状态及有效避免加工干涉。
因此在加工复杂自由曲面的时候，五轴联动数控加工具有显著的优势。
(a)蜘蛛(b)叶轮(C)S件图1五轴典型加工零件相比三轴加工，五轴加工有以下几方面优点：（1）减少装夹次数，提高加工效率五轴加工的一个主要优点是仅需经过一次装夹即可完成复杂形状零件的加工,如倾斜孔加工，曲面加工等。
由于无需多次装夹，五轴联动加工技术不仅缩短了加工周期,而且避免了因多次装夹所造成的人工或机械误差，大大提高了加工精度。
图2一次装夹多面加工（2）保持最佳的切削姿态由于具备五个轴向的自由度，根据曲面的法矢量，转动旋转轴，使刀具总是保持最佳的切削姿态，提高切削效率。
五轴加工三轴加工（3）有效避免加工干涉对于复杂的曲面零件，例如：叶轮和叶片，某些加工区域由于三轴机床本身的缺陷会引起刀具干涉，无法满足加工要求。
而五轴机床通过改变刀具的切削方向，解决加工干涉问题。
五轴加工三轴加工（4）侧铣加工提高加工效率和质量在航空航天有曲面侧壁轮廓加工需求，将刀具倾斜一定的角度，通过刀具侧刃进行铣削，能够缩短加工时间和提高加工质量。
五轴铣削刀具半径补偿技术浅谈
五轴铣削刀具半径补偿技术浅谈苏庆双1孙欣露2吴旭1徐意1封鑫1(1.中国商飞上海飞机制造有限公司上海201306；2.中国商飞上海飞机客户服务有限公司上海200241)摘要数控加工过程中，随着刀具切削时间的加长，刀具在会产生不同程度的磨损，且不同材质的刀具在排屑能力不被较大影响的情况下允许一定的刃磨，上述两种情况刀具半径均会产生变化。
对于轮廓铣削、型腔铣削（或者2.5D铣削）来说，刀具半径变化则会产生铣削误差。
对于刀具悬伸较长工况下的2.5D铣削加工，刀具则会产生较大的让刀误差。
利用CAM软件编制带有刀具补偿代码的程序，机床操作人员可以根据实际刀具误差、加工误差快速设定偏置值进行二次加工，刀具半径补偿技术减少了不必要的编程工作，提高了生产制造效率。
西门子SINUMERIK840D系统针对圆周铣削提供了完备的解决方案，介绍了西门子几种刀具补偿的差异及其适用工况。
关键词刀具半径补偿SINUMERIK840D1西门子Sinumerik刀具补偿技术与FANUC数控相比、西门子数控控制系统在功能、可扩展性方面具备很大的技术优势、西门子数控系统的大量功能代码均给予一定的场合逻辑、数学原理。
这一点与FUNAC的实用性形成鲜明的对比。
目前国内绝大部分五轴数控机床均采用西门子Sinumerik840D SL数控系统或者海德汉TNC530、TNC640数控系统。
Sinumerik840D SL数控系统在国内五轴数控系统中，占比达到了80%以上。
在西门子数控系统中，2.5D铣削被称为圆周铣削，针对圆周铣削，西门子数控系统提供了G41、G42、CUT2D、CUT2DD、CUT2DF、CUT2DFD、CUT3DC、CUT3DCD等补偿技术。
在企业生产中，G41、G42是用到最多的补偿代码，而对于框架旋转情况下的刀具补偿的建立，行业内普遍用的不多。
CUT2D、CUT2DF、CUT3DC三种补偿代码在航空制造企业中目前得到了越来越多的重视，其余几种刀具补偿技术的适用工况场合略复杂，企业生产制造中很少用到，本文将不再做讨论。

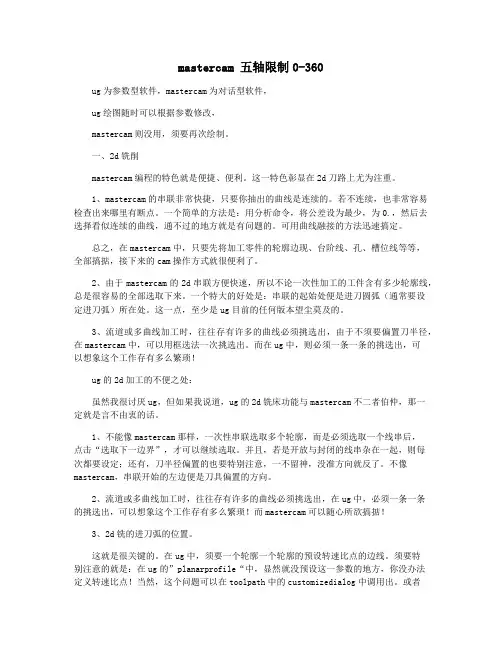

mastercam 五轴限制0-360
