不锈钢薄板焊接方法及工艺设计
薄板焊接的焊接方法
薄板焊接的焊接方法薄板焊接是一种常见的金属连接方式，适用于许多行业，如汽车制造、船舶建造、航空航天等领域。
在进行薄板焊接时，选择合适的焊接方法是至关重要的。
本文将介绍几种常见的薄板焊接方法，帮助读者更好地理解和掌握薄板焊接技术。
首先，我们来介绍常见的薄板焊接方法之一——电弧焊接。
电弧焊接是利用电弧的高温熔化金属，形成焊缝连接工件的一种焊接方法。
在薄板焊接中，电弧焊接可以采用手工电弧焊、气保护焊等多种方式。
其中，气保护焊常用于焊接不锈钢、铝合金等薄板材料，通过在焊接过程中对焊缝进行保护，避免氧化和污染，保证焊接质量。
另一种常见的薄板焊接方法是激光焊接。
激光焊接利用高能激光束瞬间熔化金属，实现工件的精密焊接。
激光焊接具有热输入小、热影响区小、焊接速度快等优点，适用于对焊接质量要求较高的薄板材料。
在航空航天领域，激光焊接被广泛应用于航空发动机零部件的焊接，保证了零部件的高强度和高密封性。
除了电弧焊接和激光焊接，还有一种常用的薄板焊接方法是等离子弧焊接。
等离子弧焊接是利用等离子弧产生的高温熔化金属，实现工件的焊接。
等离子弧焊接具有热输入均匀、热影响区小、焊接速度快等优点，适用于焊接不锈钢、铝合金等薄板材料。
在汽车制造领域，等离子弧焊接被广泛应用于汽车车身焊接，保证了车身的强度和密封性。
总的来说，薄板焊接是一项重要的金属连接技术，选择合适的焊接方法对焊接质量和效率都有着重要影响。
在实际应用中，需要根据工件材料、厚度、焊接要求等因素选择合适的焊接方法。
希望本文介绍的薄板焊接方法能够帮助读者更好地理解和掌握薄板焊接技术，为实际应用提供参考和指导。

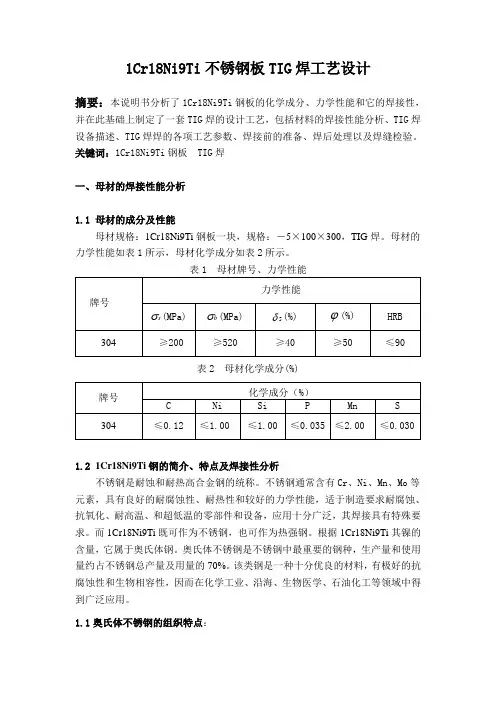

1Cr18Ni9Ti不锈钢板TIG焊工艺设计
1Cr18Ni9Ti不锈钢板TIG焊工艺设计摘要：本说明书分析了1Cr18Ni9Ti钢板的化学成分、力学性能和它的焊接性，并在此基础上制定了一套TIG焊的设计工艺，包括材料的焊接性能分析、TIG焊设备描述、TIG焊焊的各项工艺参数、焊接前的准备、焊后处理以及焊缝检验。
关键词：1Cr18Ni9Ti钢板 TIG焊一、母材的焊接性能分析1.1 母材的成分及性能母材规格：1Cr18Ni9Ti钢板一块，规格：－5×100×300，TIG焊。
母材的力学性能如表1所示，母材化学成分如表2所示。
表2 母材化学成分(%)1.2 1Cr18Ni9Ti钢的简介、特点及焊接性分析不锈钢是耐蚀和耐热高合金钢的统称。
不锈钢通常含有Cr、Ni、Mn、Mo等元素，具有良好的耐腐蚀性、耐热性和较好的力学性能，适于制造要求耐腐蚀、抗氧化、耐高温、和超低温的零部件和设备，应用十分广泛，其焊接具有特殊要求。
而1Cr18Ni9Ti既可作为不锈钢，也可作为热强钢。
根据1Cr18Ni9Ti其镍的含量，它属于奥氏体钢。
奥氏体不锈钢是不锈钢中最重要的钢种，生产量和使用量约占不锈钢总产量及用量的70%。
该类钢是一种十分优良的材料，有极好的抗腐蚀性和生物相容性，因而在化学工业、沿海、生物医学、石油化工等领域中得到广泛应用。
1.1奥氏体不锈钢的组织特点：①通常在常温下的组织为纯奥氏体，也有一些为奥氏体和少量铁素体，这种少量铁素体有助于防止热裂纹。
②不能用热处理方法强化。
但具有显著的冷加工硬化性，可通过冷变形方法提高强度。
③经冷变形产生的加工硬化，可采用固溶体处理使之软化。
1.2 母材焊接性能分析：奥氏体不锈钢在任何温度下都不发生相变，无淬硬倾向，对氢也不敏感，焊接接头在焊接状态下具有较好的塑性和韧性，所以与其他类型的不锈钢相比其焊接性良好。
但在焊接材料选择不合适或焊接工艺制定不合理时，却易产生热裂纹，晶间腐蚀等缺陷，严重影响了1Cr18Ni9Ti奥氏体不锈钢的焊接接头质量。
不锈钢薄板焊接变形的控制方法及防治措施
不锈钢薄板焊接变形的控制方法及防治措施摘要：在现代工业生产、机械制造等领域高速发展的背景下，各项加工制造技术水平全面提高，为产品质量提供了充分的保障。
不锈钢薄板是一项常见的材料，在制造过程中一般需要采用焊接工艺，但是受到材料特点等因素的影响，在焊接过程中容易出现变形问题，为了确保焊接质量，需要加强对变形的控制。
因此，本文将对不锈钢薄板焊接变形的控制方法及防治进行深入探究，并结合实践经验总结一些措施，希望可以对相关人员有所帮助。
关键词：不锈钢薄板；焊接变形；原因分析；控制方法；防治措施在工业生产过程中，不锈钢薄板焊接是一项常用工艺，比如在制作不锈钢罐、不锈钢槽等产品时，需要将不锈钢薄板进行焊接，在焊接过程中，如果没有采用相应的控制措施，不锈钢薄板很容易出现变形问题，引起鼓包等现象，不仅影响美观性，还会对质量产生影响，所以需要明确不锈钢薄板焊接变形容易产生的原因，并采用相应的措施对其进行控制，最为重要的是需要做好预防，确保不锈钢薄板焊接质量达到要求，从而能够提升产品质量，需要全面落实焊接工艺控制工作。
1不锈钢薄板焊接产生变形的主要因素分析不锈钢薄板焊接是一种常见的加工方式，然而在实际操作过程中会出现变形的问题，不仅会影响加工精度，还会降低焊接质量，变形问题所产生的主要因素包括如下几项：（1）焊接过程中的热影响。
在焊接过程中，焊接部位的温度会不断升高，导致材料产生热膨胀，在冷却后材料就会收缩，从而导致焊接变形。
因此，控制焊接过程中的温度和焊接时间是降低变形的重要手段。
（2）焊接布局和工艺参数。
例如，如果焊接接头的长度过长，会导致焊接变形增加；如果焊接速度过快，则会导致焊接变形增大，所以在不锈钢薄板焊接中，合理的布局和工艺参数是减少变形的关键[1]。
（3）材料选择。
不锈钢材料的热膨胀系数较大，且导热系数较低，容易产生变形，所以在选择材料时需要尽量选用热膨胀系数较小的材料，并且控制热输入，避免产生过多的热量。

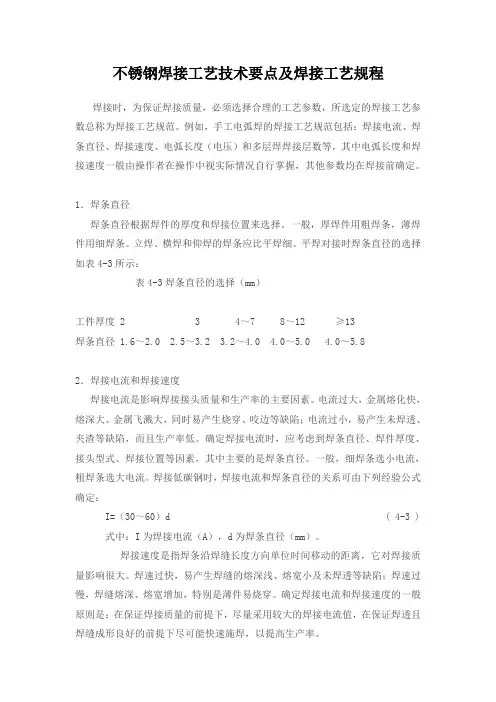

不锈钢焊接工艺技术要点及焊接工艺规程
不锈钢焊接工艺技术要点及焊接工艺规程焊接时，为保证焊接质量，必须选择合理的工艺参数，所选定的焊接工艺参数总称为焊接工艺规范。
例如，手工电弧焊的焊接工艺规范包括：焊接电流、焊条直径、焊接速度、电弧长度（电压）和多层焊焊接层数等，其中电弧长度和焊接速度一般由操作者在操作中视实际情况自行掌握，其他参数均在焊接前确定。
1．焊条直径焊条直径根据焊件的厚度和焊接位置来选择。
一般，厚焊件用粗焊条，薄焊件用细焊条。
立焊、横焊和仰焊的焊条应比平焊细。
平焊对接时焊条直径的选择如表4-3所示：表4-3焊条直径的选择（mm）工件厚度 2 3 4～7 8～12 ≥13焊条直径 1.6～2.0 2.5～3.2 3.2～4.0 4.0～5.0 4.0～5.82．焊接电流和焊接速度焊接电流是影响焊接接头质量和生产率的主要因素。
电流过大，金属熔化快，熔深大、金属飞溅大，同时易产生烧穿、咬边等缺陷；电流过小，易产生未焊透、夹渣等缺陷，而且生产率低。
确定焊接电流时，应考虑到焊条直径、焊件厚度、接头型式、焊接位置等因素，其中主要的是焊条直径。
一般，细焊条选小电流，粗焊条选大电流。
焊接低碳钢时，焊接电流和焊条直径的关系可由下列经验公式确定：I=（30～60）d ( 4-3 ) 式中：I为焊接电流（A），d为焊条直径（mm）。
焊接速度是指焊条沿焊缝长度方向单位时间移动的距离，它对焊接质量影响很大。
焊速过快，易产生焊缝的熔深浅、熔宽小及未焊透等缺陷；焊速过慢，焊缝熔深、熔宽增加，特别是薄件易烧穿。
确定焊接电流和焊接速度的一般原则是：在保证焊接质量的前提下，尽量采用较大的焊接电流值，在保证焊透且焊缝成形良好的前提下尽可能快速施焊，以提高生产率。
手工电弧焊重要的工艺及参数1．焊条直径主要依据焊件的厚度，焊接位置，焊道层数及接头形式来决定。
焊接件厚度较大时，选用较大直径焊条。
平焊时，可采用较大电流焊接。
焊条直径也相应选大。
横焊、立焊或仰焊时，因焊接电流比平焊小，焊条直径也相应小些。
不锈钢薄板氩弧焊焊接技术
不锈钢薄板氩弧焊焊接技术一、引言不锈钢薄板在现代工业生产中应用广泛，而氩弧焊是一种常用的焊接方法。
本文将介绍不锈钢薄板氩弧焊焊接技术的原理、设备和操作步骤。
二、原理不锈钢薄板氩弧焊是利用交流或直流电弧，在保护气体的保护下进行的一种焊接方法。
氩气被用作保护气体，以防止焊缝被空气中的氧气、氮气等污染。
同时，焊丝通过电弧加热熔化，填充到焊缝中，形成均匀的焊接。
三、设备进行不锈钢薄板氩弧焊焊接时，需要准备以下设备：1. 氩弧焊机：用于产生焊接所需的电流和电弧。
2. 气体罐：储存氩气，供给氩气作为保护气体。
3. 气体流量计：用于调节氩气的流量，保证焊接过程中的气体保护效果。
4. 焊接工具：包括焊枪、电缆、钳子等，用于操作焊接过程。
四、操作步骤1. 准备工作在进行不锈钢薄板氩弧焊焊接前，首先要进行准备工作：1.1 清理工作区域，确保焊接过程中没有杂物和油脂，以免影响焊接质量。
1.2 检查焊机、气体罐和焊接工具是否正常工作，确保安全可靠。
1.3 准备好所需的焊接材料，包括焊丝和填充材料。
2. 调节焊机和气体流量2.1 将焊机接通电源，并根据焊接要求调节焊接电流和电压。
2.2 打开气体罐阀门，调节气体流量计，使氩气的流量适中，保证焊接过程中的气体保护效果。
3. 焊接操作3.1 将焊丝装入焊枪，并将电缆连接到焊枪和焊机上。
3.2 将焊枪对准要焊接的位置，按下焊枪的扳机，开始焊接。
3.3 控制焊接速度和焊丝的进给速度，使焊缝均匀而稳定。
3.4 在焊接过程中，保持焊枪和焊缝的角度适当，以确保焊接质量。
3.5 焊接完成后，断开电源，关闭气体罐阀门，清理焊接区域。
五、注意事项1. 在进行不锈钢薄板氩弧焊焊接时，要注意安全防护措施，佩戴焊接手套、面罩等防护装备。
2. 焊接时要保持焊接区域的清洁，防止杂质进入焊缝，影响焊接质量。
3. 焊接速度和焊丝进给速度要适当控制，以确保焊缝的质量。
4. 在更换焊丝时，要注意选择适当的焊丝规格和材质，以满足焊接要求。
不锈钢薄板焊接方法的探讨
熔池 主要受到 的作用力有 ： 电弧作用力 Ｐ熔池金 属重力 Ｑ ； 熔池金属表面张力 Ｆ 。当熔池金属体积 、 质量 、 熔宽一定时 ， 熔池 深度取决 于电弧力 Ｐ的大小 ， 熔深和 电弧力 又与焊接 电相关 ， 熔 宽则 由电弧电压 决定 。随着熔 池体 积的增 大 ， 面张力 Ｆ也 随 表 着增 大 ， 表面张力不能平衡 电弧作 用力 Ｆ和熔池金 属重力 Ｑ， 此 时， 熔池金属会 下流 ， 造成熔池烧 穿。电弧作用 力 Ｐ和熔池金 属 重力 Ｑ是使熔池烧穿 的力 ， 表面张力 Ｆ是阻止熔 池下塌或烧 穿 的力 。为使薄板焊接不 致 于烧 穿 ， 必须想 办法 提高金属 熔池 的 表面张力 Ｆ， 要提 高表 面 张力 Ｆ 须控 制熔 池 的热输 人 ， ， 即线 能
１ ２ 焊 接工件 的变 形 ．
不锈钢薄板拘束度较小 ， 在焊接过程 中受到局部加 热 、 冷却 作用 ， 形成 了不均 匀的加 热 、 却 ， 冷 焊件会产 生不均 匀 的应力和
１ 不锈钢薄板的焊接性分析
不锈钢 薄板 的焊接 由于其 自身拘束 度小 、 导热 系数小 （ 为 应变 ， 约 焊缝 的纵 向缩短对薄板边缘的压力超 过一定值 时， 即会产 普低钢 的 １３ ， ／ ） 线膨胀系数较 大 ， 当焊接温度 变化较快 时， 则产 生较严重的波浪式变形 ， 影响工件的外形 质量 。 解决不锈钢薄板焊接时产生的过烧 １ 穿 Ｕ 变形的主要措 烧 、 生的热应力大 ， 很容易 出现烧穿 和焊接变形 （ 多为波浪 变形ｃ ｄ．
Ｋｅ ｏ ｄ ： ｈｎｗ ｌ ｔ ｎｅｓｓ ｅ ｓｅｔ ｊｉｉｇｍ ｔｏ ｙｗ ｒ ｓ ｔｉ ａ ａ ｌ ｔ ｌ ｈｅ， ｏ ｎ ｅ ｄ ｌ ｓｉ ｓ ｅ ｎ ｈ
不锈钢在我 国的使 用 量 正 逐 年增 加 ， 锈 钢 的 使用 量 由 不 １８ ９ ８年的 ３ ０万 吨增 加到 ２ ０ ００年 的 １５万 吨， ６ 年增 长率 为 １ ． ５ ２ ％。而在不锈钢的使用 中 以薄 板为 主，００年薄 板的消 费量 ６ ２０ 为 ９ 万吨 ， １ 占到使用总量的一半。而且 薄壁不锈 钢板也 已经 应
不锈钢的焊接方法教程
和工件之间稳定发热,机器送入的金属丝作为焊条, 在自身电弧下融化。由于 MIG/MAG 焊接法的通用性 和特殊性的优点,至今她仍然是世界上最为广泛的 焊接方法,适用于钢、非合金钢、低合金钢和高合 金为基的材料。这使得它成为理想的生产和修复的 焊接方法。当焊接钢时,MAG 可以满足只有 0.6mm
(3)电弧长度:不锈钢的 MIG 焊接,一般都在喷 射过渡的条件下来施焊,电压要调整到弧长在 4~6mm 的程度。
(4)防风:MIG 焊接容易受到风的影响,有时微 风而产生气孔,所以风速在 0.5mc 以上的地方,都 应当采取防风措施。
(5)防潮:室外焊接时,必须保护工件不受潮, 以保持气体的保护效果。
2,焊极直径根据焊接电流大小决定,电流越大, 直径也越大。
0c72f8e 不锈钢厚壁管
3,焊弧和电弧电影,弧长范围约 0.5 到 3mm,对 应的电弧电压为 8~10V。
4,焊速:选择时要考虑到电流大小,焊件材料 敏感度,焊接位置及操作方式等因素决定。
一.不锈钢焊接方法、不锈钢焊接技术及注意 事项
不锈钢管的标准规格有 200 多种,大小均有, 小管较贵,尤其是毛细管.毛细管最差得由 304 材 质生产,不然管子容易爆裂.还可以为定做非标规
格的管材.无缝管主要用于工业上,表面为雾面,不 光亮.有缝管的表面是光亮面,管内有一条很细的 焊接线,俗称焊接管,主要用于装饰材料.另有工业 流体管,其抗压力视壁厚决定.310 与 310S 为耐高 温管.1080 度以下能正常使用,最高耐温达到 1150 度.
4mm 一下的厚度不用开破口,直接焊接,单面一 次焊透。4 到 6mm 厚度对接焊缝可采用不开破口接 头双面焊。6mm 以上,一般开 V 或 U,X 形坡口。其 次:对焊件,填充焊丝进行除油和去氧化皮。以保证
(完整版)史上最全的不锈钢焊接工艺
史上最全的不锈钢焊接工艺不锈钢焊接工艺技术要点不锈钢焊管是在焊管成型机上，由不锈钢板经若干道模具碾压成型并经焊接而成。
由于不锈钢的强度较高，且其结构为面心立方晶格，易形成加工硬化，使焊管成型时：一方面模具要承受较大的摩擦力，使模具容易磨损；另一方面，不锈钢板料易与模具表面形成粘结（咬合），使焊管及模具表面形成拉伤。
因此，好的不锈钢成型模具必须具备极高的耐磨和抗粘结（咬合）性能。
我们对进口焊管模具的分析表明，该类模具的表面处理都是采用超硬金属碳化物或氮化物覆层处理。
激光焊接、高频焊接与传统的熔化焊接相比具有焊接速度快、能量密度高、热输入小的特点，因此热影响区窄、晶粒长大程度小、焊接变形小、冷加工成形性能好，容易实现自动化焊接、厚板单道一次焊透，其中最重要的特点是Ⅰ形坡口对接焊不需要填充材料。
焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。
熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。
熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。
在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。
大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。
压焊是在加压条件下，使两工件在固态下实现原子间结合，又称固态焊接。
常用的压焊工艺是电阻对焊，当电流通过两工件的连接端时，该处因电阻很大而温度上升，当加热至塑性状态时，在轴向压力作用下连接成为一体。
各种压焊方法的共同特点是在焊接过程中施加压力而不加填充材料。
多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，从而简化了焊接过程，也改善了焊接安全卫生条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢薄板焊接方法及工艺设计
一、不锈钢薄板焊接方法
1.电弧焊接法：电弧焊接是一种常用的不锈钢薄板焊接方法。
通过放
电产生弧光，将两个焊件连接在一起。
对于不锈钢薄板的焊接，一般采用
手工电弧焊、埋弧焊和氩弧焊等方法。
2.气体焊接法：气体焊接也是一种常用的不锈钢薄板焊接方法。
其中，氧乙炔焊接是一种常用的气体焊接方法。
氧乙炔焊接的原理是通过气体燃
烧产生高温火焰，使工件熔化并进行连接。
3.激光焊接法：激光焊接是一种高精度的不锈钢薄板焊接方法。
利用
激光束对焊接接头进行高热能的照射，使焊接接头快速熔化并连接在一起。
激光焊接可以实现高速、高精度的焊接，适用于对焊接质量要求较高的场合。
4.点焊法：点焊是一种不锈钢薄板焊接方法。
利用电流通过两个电极，将焊件间的接触面加热至熔化。
点焊适用于不锈钢薄板的小面积焊接。
二、不锈钢薄板焊接工艺设计
1.材料选择：根据实际应用需求选择合适的不锈钢薄板材料。
常用的
不锈钢薄板材料有304、316等。
在选择材料时，需要考虑不锈钢的耐腐
蚀性能、强度和韧性等因素。
2.清洁处理：对焊接接头进行清洁处理，去除表面的氧化物和污物，
以提高焊接接头的质量。
3.设计焊接接头形式：根据不同的应用需求，设计合适的焊接接头形式。
常见的接头形式有对接接头、搭接接头、角接头等。
4.冷却措施：为了避免焊接时产生过大的热影响区和变形，可以采取适当的冷却措施。
比如，可以在焊接接头附近放置冷却器进行冷却，以减少热变形。
5.焊接参数选择：根据材料的厚度、焊接接头形式等因素，选择合适的焊接参数。
焊接参数包括焊接电流、电压、焊接速度等。
6.检测和评价：焊接完成后，需要进行焊接接头的检测和评价。
常用的检测方法有目视检查、涡流检测、X射线检测等。
以上是关于不锈钢薄板焊接方法及工艺设计的详细介绍。
在进行不锈钢薄板焊接时，需要注意材料选择、清洁处理、冷却措施等因素，并选择合适的焊接方法和参数。
只有合理设计和正确操作，才能保证焊接接头的质量和稳定性。
