同步发电机励磁控制系统分析

同步发电机励磁控制系统分析

同步发电机励磁控制系统分析摘要:发电机励磁体系是供给同步发电机励磁电流的电源和别的附加控制设备的统称。

它通常由励磁功率单元与励磁调节器2大部分组成,而励磁调节器是依据控制需求的输入信号与给定的调节原则控制励磁功率单元输出的装置。

同步发电机励磁体系是电力系统控制的关键构成部分,它除了保持发电机端电压的恒定与实施无功功率分配外,还一定要确保电力系统的静态、暂态与动态稳定性。

关键词:励磁系统;继电保护装置1.同步发电机励磁系统概述由励磁调节器、励磁功率单元、灭磁过电压保护与发电机自身共同构成的整个体系称为同步发电机励磁系统。

控制发电机端电压与无功功率的关键构成部分就是同步发电机励磁系统,关键的实时持续控制系统,对保持电力系统固定性起重要作用,正常运行时,发电机的励磁电流自动调节,使发电机稳定运行。

同步发电机励磁体系控制部分在构造上关键由功率整流单元、调节器装置与灭磁过电压保护装置,共3大部分所构成。

励磁功率整流单元向同步发电机转子供应励磁电流;而励磁调节器则运用智能控制办法依据输入信号与给定的调节原则掌控励磁功率单元的输出,灭磁过电压保护装置可以避免体系形成过电压与迅速灭磁。

励磁系统的自动励磁调节器对提升电力系统并联机组的稳定性具备比较大的功能。

特别是现代电力体系的发展造成极限降低机组稳定的趋势,也推动励磁技术持续发展。

2.同步发电机励磁系统的任务2.1控制发电机的端电压电力系统调压的关键方法之一就是保持发电机的端电压等于给定值,在负荷转变的状况下,要确保发电机的端电压为给定值则一定要调节励磁。

由发电机的简单化相量图(图1-1)可得:(1-1)式中:Eq——发电机电势的空载;Uf——发电机的端电压;If——发电机的比例负荷电流。

式(1-1)说明,在发电机空载电势Eq恒定的状况下,会随负荷电流If 的加大而降低的是发电机端电压Uf,为确保发电机端电压Uf 恒定,一定要随发电机负荷电流If 的增加(或减小),让发电机电势的空载Eq增加(或减小),而发电机励磁电流Ifq 的函数(如果不思考饱和,成正比的Eq与Ifq)是Eq,所以在运行发电机中,随着发电机变化的负荷电流,一定要调节励磁电流来让发电机端电压恒定。

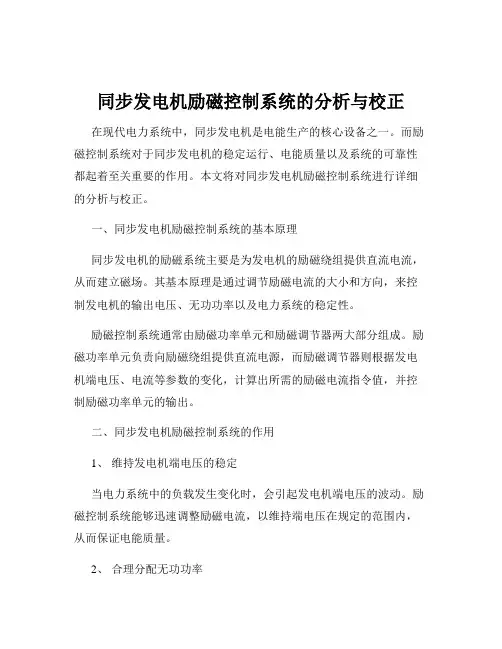

同步发电机励磁控制系统的分析与校正

同步发电机励磁控制系统的分析与校正

同步发电机励磁控制系统的分析与校正在现代电力系统中,同步发电机是电能生产的核心设备之一。

而励磁控制系统对于同步发电机的稳定运行、电能质量以及系统的可靠性都起着至关重要的作用。

本文将对同步发电机励磁控制系统进行详细的分析与校正。

一、同步发电机励磁控制系统的基本原理同步发电机的励磁系统主要是为发电机的励磁绕组提供直流电流,从而建立磁场。

其基本原理是通过调节励磁电流的大小和方向,来控制发电机的输出电压、无功功率以及电力系统的稳定性。

励磁控制系统通常由励磁功率单元和励磁调节器两大部分组成。

励磁功率单元负责向励磁绕组提供直流电源,而励磁调节器则根据发电机端电压、电流等参数的变化,计算出所需的励磁电流指令值,并控制励磁功率单元的输出。

二、同步发电机励磁控制系统的作用1、维持发电机端电压的稳定当电力系统中的负载发生变化时,会引起发电机端电压的波动。

励磁控制系统能够迅速调整励磁电流,以维持端电压在规定的范围内,从而保证电能质量。

2、合理分配无功功率通过调节励磁电流,可以控制发电机输出的无功功率,实现无功功率在电力系统中的合理分配,提高电力系统的运行经济性。

3、提高电力系统的稳定性在电力系统受到扰动时,励磁控制系统能够快速响应,增加发电机的电磁转矩,提高系统的暂态稳定性和动态稳定性。

三、同步发电机励磁控制系统的分析1、数学模型为了深入分析励磁控制系统的性能,需要建立其数学模型。

通常包括发电机模型、励磁功率单元模型和励磁调节器模型。

发电机模型通常采用派克方程来描述,它考虑了发电机的电磁暂态过程和机械暂态过程。

励磁功率单元模型则根据其具体的电路结构和工作原理进行建模,常见的有直流励磁机、交流励磁机和静止励磁系统等。

励磁调节器模型一般包括测量环节、比较环节、放大环节和限幅环节等。

2、性能指标分析励磁控制系统的性能时,通常关注以下几个指标:(1)稳态性能指标,如电压调整率、无功调差系数等,用于衡量系统在稳态运行时的电压稳定能力和无功分配能力。

励磁系统定期试验报告

励磁系统定期试验报告
励磁系统定期试验报告
一、设备参数
运行单位
运行编号
型 号
额定电流A
额定Hale Waihona Puke 压kV绝缘水平设备编号
出厂日期
二、试验项目:
1、辅助回路和控制回路的绝缘电阻:MΩ(>2MΩ1000V兆欧表)
(时间:温度:天气试验设备:)
绝缘电阻:
2、绝缘电阻:MΩ
(时间:温度:天气试验设备:)
试验方式
交流耐压前绝缘电阻
交流耐压后绝缘电阻
(时间:温度:天气试验设备:)
测量方式
上次测试值或出厂检验值
本次测试回路电阻
A
B
C
6、隔离插头的导电回路电阻:µΩ(有条件时进行)
(时间:温度:天气试验设备:)
测量方式
上次测试值或出厂检验值
本次测试回路电阻
A
B
C
7、检查带电显示装置:
(时间:温度:天气试验设备:)
检查情况:
8、五防性能检查:
(时间:温度:天气试验设备:)
A相………BC及地
B相………AC及地
C相………AB及地
3、交流耐压试验:
(时间:温度:天气试验设备:)
试验方式
交流耐压
A……BC相及地
B……AC相及地
C……AB相及地
4、断路器的导电回路电阻:µΩ
(时间:温度:天气试验设备:)
测量方式
上次测试值或出厂检验值
本次测试回路电阻
A
B
C
5、隔离开关的导电回路电阻:µΩ(有条件时进行)
检查情况:
三、结论:
根据电力设备预防性试验规程DL/T596-1996,试验结果:
四、备注:
开始时间

昆明理工大学电气工程及其自动化发电机同步实验报告

昆明理工大学电气工程及其自动化发电机同步实验报告

实验二:同步发电机综合实验三相同步发电机并网运行一、 实验目的1、学习三相同步发电机投入并网运行的法。

2、测试三相同步发电机并网运行条件不满足时的冲击电流。

3、研究三相同步发电机并网运行时的静态稳定性。

4、测试三相同步发电机突然短路时的短路电流。

二、 实验原理1. 同步发电机的并网运行发电机与电网是否符合下列条件:a 、双应有相同的相序;b 、双应有相同的电压;c 、双应有相同或接近相同的频率;d 、双应有相同的电压初相位。

在实际并网中,这些条件并不要求完全达到,只要在一定的误差围之就可以进行并网,比如转速(频率)相差约 (2%~5%)。

总之,在并车的时候必须避免产生巨大的冲击电流,以防止同步电机损坏,避免电力系统受到重的干扰。

2. 同步发电机的静态稳定性发电机输出的电磁功率与功角的关系为:δδsin sin max 0P X U E P se ==静态稳定的条件用数学表达为0>∆∆δM P ,我们称δ∆∆M P 为比整步功率, 又称为整补功率系数, 其大小可以说明发电机维护同步运行的能力,既说明静态稳定的程度,用 P ss 表示。

δδcos 0sm SS x U E d dP P == δ角越小, P ss 数值越大,发电机越稳定。

由δd dP E 和P E 可知,当δ小于90°时,δd dP E 为正值,在这个围发电机的运行是稳定的,但当δ愈接近 90°,其值愈小,稳定的程度越低。

当δ等于 90°时,是稳定和不稳定的分界点,称为静态稳定极限。

在所讨论的简单系统情况下,静态稳定极限所对应的功角正好与最大功率或称功率极限的功角一致。

对应的o 90=δ时达到静态稳定功率极限。

为了安全可靠,极限功率应该比额定功率大一定的倍数,即发电机的额定运行点都远低于稳定极限,以保持有足够的静稳定储备。

P em 与 P en 之比称为静过载能力K m ,即:nn d d en em m X U E X U E P P K δδsin 1sin /00=== 一般要求 K m >1.7,也可以说发电机带额定有功负荷运行时静态稳定储备应该在 70%以上,因此额定功角n δ一般应该是 30°左右。

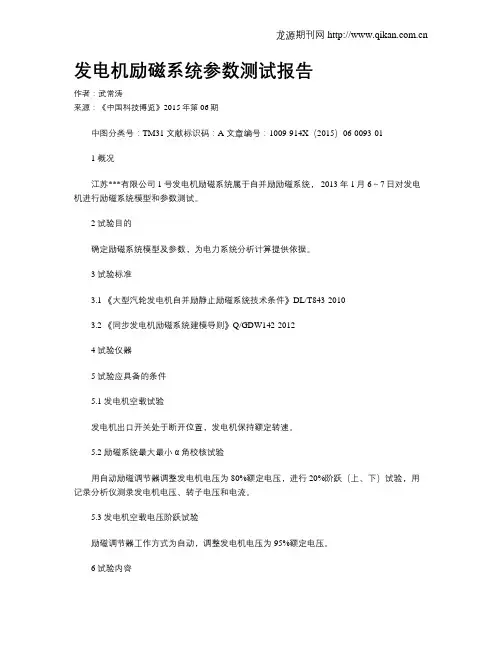

发电机励磁系统参数测试报告
