多光谱成像传感器工作原理
光电成像类型的传感器
TM 结构
TM的主 要参数
TM 的波谱段和遥感意义
LANDSAT-7: 增加了15米的全色波段，热红外波段分辨率提高到60 米。
HRV外形
HRV遥感器
( High Resolution Visible range instruments ) 高分辨率可见光遥感器
基本原理：在望远镜的焦距平面上放置一条CCD线性 陈列的探测器，构成地面上的一条影象线，卫星沿影 象线的垂直方面运行。则形成连续的地面影象。
§4.4 光电成像类型的传感器
光电成像类型的传感器主要有：电视摄影机、扫描仪和电荷 耦合器件CCD。其中，多光谱扫描仪和CCD应用最为广泛，尤 其是长线阵大面阵CCD传感器，它的地面分辨率高达1米左右， 为遥感图像的定量研究提供了保证。 下面主要介绍这三种类型的传感器。 一、电视摄像机
电视摄像机体积较小，重量较轻，影像是由电子记录的，即 使在低照明的条件下也能工作。这类传感器是从空中观测地面 或从空间观测地球的常用的传感器，并具有较高的分辨率。利 用它能够比较容易地获得可靠的地面遥感数据。
用多光谱扫描仪可记录地物在不同波段的信息，因此，不 仅可根据扫描影像的形态和结构识别地物，而且可用不同 波段的差别区分地物，为遥感数据的分析与识别提供了非 常有利的条件。
图4-16 多光谱扫描仪的构成略图
它常用于收集农作物、植物、土壤、森林、地质、水文和环境 监测等方面的遥感资料。陆地卫星1、2上安装的多光谱扫描仪 （MSS）有4个波段（波长范围为0.5-0.6微米、0.6-0.7微米、0.70.8微米、和0.8-1.1微米），其结构和实体如图4-4-3和4-4-4所示。 它是由扫描反射镜、较正器、聚光系统、旋转快门、成像板、 光学纤维、滤光器和探测器等组成的。在陆地卫星3上的多光谱 扫描仪增加了一个10.4-12.6微米的热红外波段.

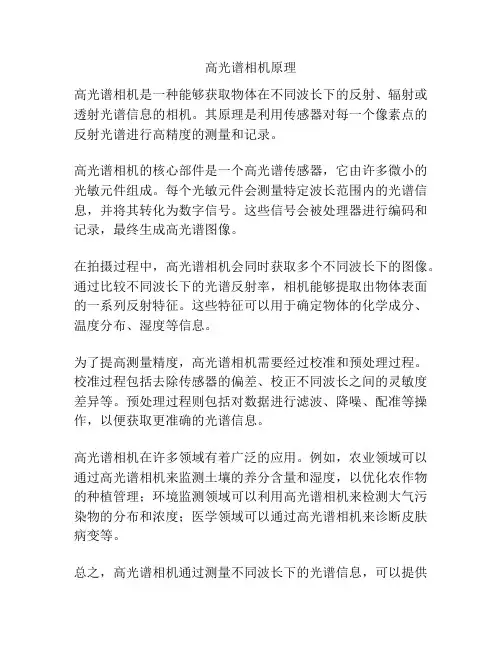

高光谱相机原理
高光谱相机原理
高光谱相机是一种能够获取物体在不同波长下的反射、辐射或透射光谱信息的相机。
其原理是利用传感器对每一个像素点的反射光谱进行高精度的测量和记录。
高光谱相机的核心部件是一个高光谱传感器，它由许多微小的光敏元件组成。
每个光敏元件会测量特定波长范围内的光谱信息，并将其转化为数字信号。
这些信号会被处理器进行编码和记录，最终生成高光谱图像。
在拍摄过程中，高光谱相机会同时获取多个不同波长下的图像。
通过比较不同波长下的光谱反射率，相机能够提取出物体表面的一系列反射特征。
这些特征可以用于确定物体的化学成分、温度分布、湿度等信息。
为了提高测量精度，高光谱相机需要经过校准和预处理过程。
校准过程包括去除传感器的偏差、校正不同波长之间的灵敏度差异等。
预处理过程则包括对数据进行滤波、降噪、配准等操作，以便获取更准确的光谱信息。
高光谱相机在许多领域有着广泛的应用。
例如，农业领域可以通过高光谱相机来监测土壤的养分含量和湿度，以优化农作物的种植管理；环境监测领域可以利用高光谱相机来检测大气污染物的分布和浓度；医学领域可以通过高光谱相机来诊断皮肤病变等。
总之，高光谱相机通过测量不同波长下的光谱信息，可以提供
更加丰富和准确的图像数据，为许多领域的研究和应用带来了巨大的便利。
基于压缩感知的多光谱成像装置和方法
基于压缩感知的多光谱成像装置和方法哎呀，这个话题听起来挺高大上的，不过别担心，咱们用大白话聊聊这个基于压缩感知的多光谱成像装置和方法，就像咱们平时聊天一样。
首先，咱们得明白啥是多光谱成像。
简单来说，就是用相机拍照片，但不是普通的彩色照片，而是能捕捉到不同波长光的照片。
比如，咱们肉眼只能看到可见光，但多光谱成像能捕捉到红外光、紫外光等等，这对于农业、环境监测等领域特别有用。
然后，咱们聊聊压缩感知。
这个概念听起来有点抽象，其实它就是一种数据压缩技术。
就像咱们用手机拍照片，拍完之后手机会自动压缩照片，让照片占用的空间变小，但看起来还是很清楚。
压缩感知就是用一种特别聪明的方法，让数据在采集的时候就压缩，这样不仅能节省存储空间，还能提高数据传输的速度。
那么，基于压缩感知的多光谱成像装置和方法，就是把这两个概念结合起来。
想象一下，你手里拿着一个相机，这个相机不仅能拍多光谱的照片，还能在拍照的同时就把照片压缩了。
这样，你就能在不牺牲太多图像质量的情况下，存储更多的照片，或者更快地把照片传给别人。
具体来说，这个装置可能包括一个特殊的镜头，能捕捉到不同波长的光；一个传感器，能把光转换成电信号；还有一个处理器，负责压缩这些电信号。
而方法呢，就是一套算法，告诉处理器怎么压缩这些信号，才能既节省空间，又保持图像质量。
举个例子，假设你在农田里，想监测作物的生长情况。
你用这个基于压缩感知的多光谱成像装置，对着农田拍几张照片。
这个装置会捕捉到不同波长的光，然后通过处理器压缩这些光的信息。
这样，你就能在手机上看到这些照片，而且因为压缩了，所以照片占用的空间很小，上传到云端也很快。
最后，这个技术的应用前景还是很广阔的。
除了农业，还可以用在环境监测、医学成像等领域。
总之，基于压缩感知的多光谱成像装置和方法，就是让咱们在获取更多信息的同时，还能节省资源，这在今天这个信息爆炸的时代，还是挺有意义的。
好了，这个话题就聊到这儿吧。
希望这个大白话的解释，能让你对基于压缩感知的多光谱成像装置和方法有个直观的了解。

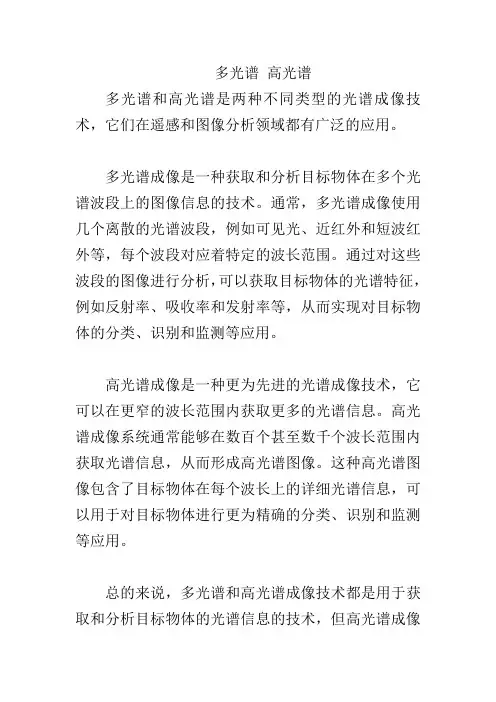

多光谱 高光谱
多光谱高光谱
多光谱和高光谱是两种不同类型的光谱成像技术，它们在遥感和图像分析领域都有广泛的应用。
多光谱成像是一种获取和分析目标物体在多个光谱波段上的图像信息的技术。
通常，多光谱成像使用几个离散的光谱波段，例如可见光、近红外和短波红外等，每个波段对应着特定的波长范围。
通过对这些波段的图像进行分析，可以获取目标物体的光谱特征，例如反射率、吸收率和发射率等，从而实现对目标物体的分类、识别和监测等应用。
高光谱成像是一种更为先进的光谱成像技术，它可以在更窄的波长范围内获取更多的光谱信息。
高光谱成像系统通常能够在数百个甚至数千个波长范围内获取光谱信息，从而形成高光谱图像。
这种高光谱图像包含了目标物体在每个波长上的详细光谱信息，可以用于对目标物体进行更为精确的分类、识别和监测等应用。
总的来说，多光谱和高光谱成像技术都是用于获取和分析目标物体的光谱信息的技术，但高光谱成像
技术可以提供更为详细和精确的光谱信息，适用于更为复杂和精细的应用领域。
双光谱重载云台摄像机原理
双光谱重载云台摄像机原理
双光谱重载云台摄像机是一种利用双光谱相机和云台技术结合的摄像系统。
其原理如下：
1. 双光谱相机：该相机具有两个成像传感器，分别对应于可见光和近红外光谱。
这两个传感器同时采集两种光谱的图像，实现对目标的双光谱成像。
2. 云台技术：云台是一种通过机械运动实现相机方向变换的装置。
在双光谱重载云台摄像机中，云台可以根据控制信号调整相机的方向，使其能够对多个目标进行监测和跟踪。
3. 原理：在运行过程中，双光谱重载云台摄像机通过云台控制相机的方向，使其对不同目标进行观察。
相机同时采集可见光和近红外图像，通过图像处理算法提取出了两种光谱的特征信息。
4. 应用：双光谱重载云台摄像机常用于军事、安全监控等领域。
通过将可见光和近红外图像进行融合和分析，可以提高目标检测和识别的准确性和稳定性。
总的来说，双光谱重载云台摄像机通过双光谱相机和云台技术的结合，可以实现对多个目标的双光谱监测和跟踪，具有较高的应用价值。
成像光谱仪原理
成像光谱仪原理
成像光谱仪是一种能够在不同长范围内捕光谱信息的仪器，它结合了成像和光谱分析的功能，可以在不同空间位置上获取物体的光谱特征。
成像光谱仪的原理如下所述：
1.光学成像原理：成像光谱仪首先通过物镜或透镜对待测物体进行成像，将不同位置的光聚焦在光谱仪的入口处。
这样就能够在不同的位置上获取物体的光谱信息。
2. 光谱分析原理：成像光谱仪使用光栅、棱镜或干涉仪等光学元件将入射光分散成不同波长的光谱，并对这些光谱进行捕获和分析。
这些光谱信息可以用于分析物体的组成、结构、性质等信息。
3. 数字成像原理：现代成像光谱仪通常使用CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）等数字传感器来捕获光谱信息，通过数字化处理可以获得高质量的光谱图像。
智能手机的快照式多光谱成像技术研究
智能手机的快照式多光谱成像技术研究智能手机作为一种现代化的通讯工具，已经成为人们生活中不可或缺的一部分。
在现代科技的日益发展中，智能手机的功能也越来越强大，已经不仅仅是一个打电话发送短信的设备，同时也变成了一种捕捉各种照片的工具。
为了满足人们对高质量照片的需求，科学家们通过不断的研究和创新，发明了许多种拍摄照片的技术，其中就包括了快照式多光谱成像技术。
快照式多光谱成像技术是一种能够对物体进行多波段成像的技术，能够在一张照片中同时记录下红、绿、蓝等多种不同波段的光谱信息，并以此还原出物体的各种特性。
这种技术最初是由美国的军事部门开发出来的，用于对反射红外线的物体进行成像，如此一来能够有效识别潜在的目标。
不过随着科技的进步，这种技术已经被广泛运用到医学、农业、地质学和建筑等各个领域。
快照式多光谱成像技术在智能手机中的应用主要是通过利用手机相机的物理结构，将手机摄像头镜头前面安装多个滤镜，每个滤镜去掉不同波段的光。
然后，对每个波段进行成像，在互相融合之后就可以得到一组完整的多光谱成像结果。
因为智能手机所采用的成像传感器非常小，很难在成像上达到传统高分辨率相机的水平，因此快照式多光谱成像技术成为一个在手机相机中实现高质量成像的途径。
智能手机的快照式多光谱成像技术不仅能够捕捉高质量的照片，还可以用于许多领域的研究。
在农业领域，这种技术可以帮助农民监测农田中植物的健康状态，及时发现病虫害的存在，并提高农田产量。
在医学领域，人们可以通过多光谱成像来了解身体的不同组织区域的反射光的特点，以及对身体能够产生的影响，对身体情况进行更为精准的评估。
总的来说，快照式多光谱成像技术的应用在智能手机中具有广泛的前景。
这种技术不仅可以提高用户拍摄照片的质量，也可以为各个领域的研究提供更为精准的分析和评估，为推动科技的发展起到积极的作用。
第三章(2) 传感器成像原理及其图像特征
倾斜摄影：
航摄倾角>3°
获得倾斜航空像片
一般用于科学研究
垂直摄影像片的几何特征
1、像片投影——中心投影
用一组假想的直线将物体向几何面投射称为投影。 其投射的直线称为投射线。
正射投影：投射线都垂自于投射平面的投影，如大比
例尺地形图。 中心投影：投射线会聚于一点的投影方式。
正射投影
中心投影
（1）中心投影与正射投影的区别
用普通航空摄影机上配置多个镜头，同时选配相应的 滤光片与不同光谱感光特性的胶片组合，使各个镜头在底 片上成像的光谱限制在规定的各自的波段内。
（3）光束分离型多光谱摄影机 这种多光谱摄影机是利用单镜头进行多光谱摄影。 在摄影时，光束经过一个镜头后，经分光装置分成几个光 束，然后分别透过不同的阿滤光片，分成不同波段，在相 应的感光胶片上成像，实现多光谱摄影。其摄影方式有两 种。
正射投影中心投影11中心投影与正射投影的区别中心投影与正射投影的区别1投影距离的影响正射投影比例尺和投影距离无关中心投影焦距固定航高改变其比例尺也随之改变h1h2正射投影中心投影11中心投影与正射投影的区别中心投影与正射投影的区别2投影面倾斜的影响倾斜水平倾斜各点相对位置与形状保持不变各点相对位置与形状发生变化地形起伏对正射投影无影响对中心投影引起投影差航片各部分的比例尺不同11中心投影与正射投影的区别中心投影与正射投影的区别3地形起伏的影响22中心投影的透视规律中心投影的透视规律中心投影的成像特点
根据分类的方法不同，传感器大致有如下几种类型：
（1）按传感器工作的波段: ---可见光传感器
---红外传感器 ---微波传感器 （2）按工作方式： ---主动传感器 ---被动传感器
光学传感器
被动式传感器接收目标自身的热辐射或反射太阳辐射；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多光谱成像传感器工作原理
多光谱成像传感器的工作原理是利用成像分光技术，将入射的全波段或宽波段的光信号分成若干个窄波段的光束，然后把它们分别成像在相应的探测器上，从而获得不同光谱波段的图像。
实际使用时，为了更有效地提取目标特征并进行识别，探测系统需要有精细的光谱分辨能力，因此需要把光谱分得更窄并采用多个波段。
多光谱成像传感器的工作原理可以分为几个主要步骤：
光谱分光：多光谱传感器首先利用特定的光学系统将入射的光信号分成多个窄波段的光束。
这个过程是通过物理方法实现的，例如使用光学晶体、光栅或棱镜等。
探测器阵列：在分光之后，每个窄波段的光束都会被引导到相应的探测器上。
这些探测器通常是一系列的像素阵列，每个像素对应一个特定的光谱波段。
图像生成：每个探测器会根据接收到的光信号强度产生相应的电信号，这个电信号与入射光的强度成正比。
通过适当的电子电路将这些电信号处理并转换为数字信号，就可以生成每个光谱波段的图像。
数据处理和图像解析：最后，通过对这些图像数据进行进一步的处理和分析，可以提取出目标物质在不同光谱波段上的特征信息。
例如，通过比较不同波段之间的反射率差异，可以识别出目标物质的类型和属性。
需要注意的是，多光谱成像传感器的工作原理与具体应用场景密切相关。
例如，在遥感领域中，多光谱传感器通常会搭载在卫星或飞
机等平台上，通过收集地面目标的反射光来获取其光谱信息。
而在医疗诊断领域，多光谱成像传感器则可能被用于识别皮肤病变或疾病标记物等。
因此，实际应用中的多光谱成像传感器可能需要进行更多的数据处理和图像解析步骤，以提取出更准确的目标信息。
