摘要：桥墩冲刷是桥墩设计的关键环节，其对桥渡的破坏多突发性和偶然性。文章通过对桥墩局部冲刷特征及冲刷

机理的研究，分析了桥墩特征、流体特征等因素对桥墩局部冲刷的影响，并提出了有效的防冲刷保护措施。关键词：桥墩设计；局部冲刷；防护措施；流体特征中图分类号：TU392 文献标识码：A 文章编号：1009-2374 （2010）15-0016-02桥墩局部冲刷机理分析及防护建议

马奎

（重庆交通规划勘察设计院，重庆 400067）

桥墩冲刷是桥墩设计的关键环节，由于桥墩冲刷影响因素众多，难以较准确地预估，加之随着水文现象的变化，其对桥渡的破坏多突发性和偶然性。所以目前桥墩冲刷研究仍具有重要意义。

一、桥墩局部冲刷特征

（一）桥墩局部冲刷的概念桥梁建成后，除了河床的自然演变外，还有由于桥墩干扰水流和泥沙的运动而引起的河床冲刷，它们交织在一起同时进行，冲刷过程非常复杂。为了便于研究和计算，常把桥墩的最大冲刷深度分为独立的三个部分：自然演变引起的冲刷、一般冲刷和局部冲刷，并假定它们相继发生进行。由于桥墩阻流产生的水流冲击和涡流作用，在桥墩周围分离出三维边界层，从而产生具有高紊动和高流速特性的局部水流，引起旋涡并向下游传播和发展，产生很大的床面切力，在桥墩周围形成的局部河床变形称为桥墩局部冲刷。（二）桥墩绕流冲刷的特征

桥墩周围水流结构主要包括墩前向下水流、墩前水面涌波和尺度很大的漩涡体系。漩涡体系是一种综合水流结构，其中包括在墩前冲刷坑边缘形成的绕桥墩两侧流向下游的马蹄形漩涡（horseshoe vortex）、桥墩两侧水流分离引起的尾流漩涡（wake vortex）。漩涡体系在墩后及两侧还不断地由床面附近释放出小漩涡，向水面发展。

绕桥墩周围扩散的马蹄形漩涡的两翼，在尾流漩涡释放时，任何一侧每释放一个尾流漩涡，就出现一个低压中心，牵动马蹄形漩涡区内的流体做横向摆动。当尾流漩涡发展到下游时，马蹄形漩涡体系则向后退入冲刷坑内。这样，随着尾流漩涡的释放，马蹄形漩涡不断地进行着横向、竖向和前后摆动。

二、桥墩局部冲刷机理

桥墩局部冲刷深度影响因素众多，与桥墩形状、桥墩附近

的水流强度以及河床组成密切相关，局部冲刷机理十分复杂，概括起来，主要有以下三种观点：（一）墩周流场的旋涡体系

将一桥墩放入三维不扰动的流速场中，墩前缘水流遇阻后由于近河底流速小，上部流速大，在河底处形成顺时针旋转

的横轴漩涡，并沿床面移向桥墩两侧与绕流形成马蹄形漩涡系。墩周局部冲刷是由马蹄形漩涡系产生很高的河床剪力而形成的。（二）墩前下降水流的冲击作用桥墩对水流的阻碍，引起桥墩周围水流结构的剧烈变化，在墩头前缘形成一种“下降水流”，垂直向下冲刷床面泥沙，在墩前形成冲刷坑。

（三）水流受桥墩的压缩作用

桥墩周围的局部冲刷是由于桥墩压缩了水流，改变了墩周原来的流速分布，在墩的两侧流速相对增大，从而使墩两侧首先引起冲刷，冲刷逐步发展到墩的正面。

根据对局部冲刷试验过程中的水流结构观测分析，上述三种观点不是孤立作用的，而是相互联系相互影响的，由此可以看出，桥墩对水流的压缩和阻碍作用，使墩周流场发生变化，从而产生桥墩两侧的“集中水流”和桥墩前的“下降水流”，“集中水流”和“下降水流”是形成马蹄形漩涡的内在原因，而马蹄形漩涡系则是产生墩周局部冲刷的直接原因。

三、局部冲刷影响因素

影响桥墩附近局部冲刷的因素很多，包括水深、流速、流向、河床泥沙类型、干容重、粒径、级配等，还涉及桥墩的尺寸、形状等。影响桥墩局部冲刷深度的因素包括下列几方面：桥墩特征因素、流体特征因素、河床质特征因素和流动特征因素。

（一）桥墩宽度B、桥墩的长度L 或桥墩的直径R 对局部冲刷深度的影响

引起桥墩冲刷的最主要的原因就是桥墩的存在压缩了河槽水流引起单宽流量的增大，从而导致局部冲刷。因此桥墩长度L（或桥墩直径）或长宽比L/B 是影响冲刷的一个因素。一般说来，桥墩越长、桥墩越宽，在墩头处产生的局部冲刷会越深，因为B、L（或桥墩直径R）反映了构造物对水流的压缩程度，压缩越大，构造物直接阻挡水流引起水流结构的改变越大，在墩头周围形成强烈的涡流与河槽泥沙发生的作用越大，因而引起的冲刷深度越大。（二）上游行近流速v 对局部冲刷深度的影响

1．当行近流速v 小于床沙起冲流速v 0'，

即v 0

DOI:10.13535/https://www.360docs.net/doc/d86121221.html,ki.11-4406/n.2010.15.005

2．当v0'≤v≤v0（v0是床沙起动流速）时，在桥梁墩台周围因绕流而使局部流速增大，该处床沙移向下游，出现冲刷坑。冲刷坑内无上游来沙补给，称为清水冲刷。

3．流速v增大到或超过床沙起动流速v0，即v≥v0，床面泥沙大量起动，冲刷坑内得到来沙补给，冲刷深度随流速而增大的变化大为减弱，这种冲刷称为动床冲刷。由于冻疮泥沙补给，冲刷率可以推知当流速达到一定值后，不会增加局部冲刷深度。

（三）上游行近水深H对局部冲刷深度的影响

上游行近水深变化对局部冲深的影响很大，一般认为行近水深较小时，局部最大冲深随水深增加而增加，而当水深进一步增加时，局部最大冲深和水深几乎无关。

四、局部冲刷防护措施

桥墩冲刷几乎是不可避免的，对于冲积河床更是如此。即使基础埋置深度足够，采取一定的桥墩防冲刷保护措施，对于减小墩旁冲刷坑深度、提高结构的安全性和桥梁的稳定性是有显著效果的。

（一）冲刷防护原理

桥墩防冲刷保护措施一般基于以下两种原理:

1．增加桥墩周围河床的防冲能力。例如，在桥墩周围河床铺设粗颗粒材料防护层或抛石，可以提高桥墩的防冲刷能力。

2．减小水流冲刷的能量，即减弱冲刷河床的下冲流和马蹄形涡流。通常采用扩大桥墩基础平面或设护脚。如在桥墩墩轴线下面设沉箱或基脚，可以起到防冲刷保护作用；另外，桥墩设计时采用流线桥墩，能降低墩周的大压力场，防止三维边界层分离形成马蹄形涡流，也可以起到防冲刷保护作用。

（二）冲刷防护方法

桥墩冲刷防护方法根据防冲时期可分为施工期防冲刷和永久防冲刷，根据防冲部位可分为浅基础防冲刷和深基础防冲刷；根据防冲方法可分为抛石防冲等方法，以下对冲刷保护方法作简单的介绍：

1．抛石防冲：抛石防冲是桥墩防冲刷保护经常采用的方法。采用抛石防护主要强调反滤层，设反滤层的目的是防止抛石下的泥沙颗粒通过抛石孔隙被淘刷。

2．护脚和沉箱防冲：在桥墩周围设立护脚和沉箱，防止下冲流和马蹄形涡流直接冲击泥沙颗粒，使其在水中拖运泥沙的能力被削弱，从而达到防冲刷保护的目的。

3．开缝防冲：开缝防冲刷保护是使下冲水流转向离开河床或减小下冲流对河床的冲击，开缝的宽度、长度和位置是其非常重要的参数。例如开缝的位置有靠近河床和靠近水面两种情况，这两种位置的开缝造成水流特性就有所不同。当开缝与护脚一起使用时，可以进一步减小冲刷深度。

五、结语

桥梁墩台周围必然发生冲刷现象，有可能威胁到桥梁建筑物本身的安全与稳定。本文通过研究桥墩局部冲刷特征和分析冲刷机理，认为桥墩阻碍水流行进而出现的“集中水流”和“下降水流”是形成马蹄形漩涡的内在原因，而马蹄形漩涡系则是产生墩周局部冲刷的直接原因。局部冲刷的主要影响因素有桥墩特征、流体特征、河床质特征和流动特征。最后提出了抛石防冲、护脚和沉箱防冲、开缝防冲几种有效的冲刷防护措施，以保证桥墩的使用安全性。

参考文献

[1]薛小华．桥墩冲刷的试验研究[D]．武汉：武汉大学，2005．

[2]曹圣华．苏通大桥巨型群桩基础冲刷防护研究[D]．南京：河海大学，2007．

[3]田茂宽．桥墩冲刷防护[J]．铁道知识，1996，（6）．

[4]方奕．桥墩冲刷的防护[J]．国外公路，1994，14（3）．

[5]詹磊，董耀华，惠晓晓．桥墩局部冲刷研究综述[J]．水利电力科技，2007，33（3）．

[6]焦爱萍，张耀先．桥墩局部冲刷分析及防护对策[J]．人民黄河，2003，25（7）．

作者简介：马奎，重庆交通规划勘察设计院高级工程师，研究方向：桥梁建设。

- -

桥墩局部冲刷发展过程的三维动网格模拟

桥墩局部冲刷发展过程的三维动网格模拟桥墩局部冲刷发展过程的三维动网格模拟桥墩局部冲刷发展过程的三维动网格模拟王飞1,2，张彬1，齐剑峰2 (1.中国地质大学(北京) 工程技术学院，北京100083； 2.河北地质大学勘查技术与工程学院，石家庄050031) 摘要：基于FLUENT软件的动网格更新技术和用户自定义函数功能实现了桥墩局部冲刷过程的三维动态模拟。以Melville 经典冲刷试验为原型，建立数值模型。将河床面设置为主要的动边界，当床面结点瞬时剪应力大于临界剪应力时，结点位置下移，表现为冲刷，引入Van Rijn提出的沉积输运函数来控制河床面各结点的运动速度。数值模拟结果在流场形态，冲坑发生发展过程及冲坑形态均与试验结果较为吻合，模拟的冲坑深度略小于试验结果，误差约13%。误差产生的主要原因为基于雷诺平均N-S的湍流模型不能有效地反应钝形桥墩前端湍流脉动的影响。关键词：局部冲刷；动网格更新；数值模拟；桥墩；Melville冲刷试验冲积河道在遇到阻水构筑物(桥墩、丁坝等)时，构筑物周围河床的局部冲刷对阻水构筑物的稳定有很大的影响。对于桥墩而言，水流在遇到桥墩后，由于桥墩的阻水使得过水面积减小，墩周流速增大，河床剪应力增加，墩周河床沉积物被水流搬运，墩周床面高程逐步降低，并产生冲坑，导致桥墩基础的埋深减小，

进而会导致桥梁的倒塌，甚至生命和财产的损失。桥墩的局部冲刷是一个动态的发展过程，影响因素众多，空间分布具有很强的三维特性，这就使得冲刷模型试验成为以往研究冲刷问题的主要手段。但模型实验存在费用高，无法普遍应用，条件单一，存在模型尺寸效应等不确定因素，数值模拟方法的不断改进使得其作为一种研究手段越来越显示出其不可替代的作用。近年来，国内外学者针对桥墩冲刷三维性态发展开展了一系列数值模拟研究。Ehteram [1]运用SSIIM软件对桥台的冲刷过程进行了三维模拟，得到了冲刷坑深度和形状并与试验结果进行了比较。Khosronejad [2]对不同横截面形状的桥墩进行了三维动床模拟，采用了流固耦合曲线浸入边界的技术。Kim [3]采用大涡模拟的方法对相邻的两个圆柱形墩的局部冲刷坑进行了模拟,得到的最大冲深位置与试验结果较为一致。韦雁机等[4]基于OpenFOAM开源软件的动网格技术，用输沙率计算床面地形随时间的变化,构建起桩周局部冲刷的动态三维数学模型。祝志文等[5]根据床底泥沙的单宽体积输沙率得到河床高程坐标的瞬时变化,采用边界自适应网格技术修改动边界计算域网格,得到圆柱形桥墩周围局部冲刷坑的演化过程。以上研究对局部冲刷的数值模拟起到了很好的推动作用，在实际应用中多少都存在一些不足的地方，如采用虚拟的浸入边界、地形函数等很难与实际条件一致，大涡模拟或分离涡的模拟计算消耗极大，

某铁路桥梁桥墩基础设计

《基础工程》课程设计目录一、概述 (2) 1、工程概况和设计任务 ......................................................................................................... 2 二．方案设计 .. (3) 1.基础类型和尺寸 .................................................................................................................... 3 2.地基持力层 ............................................................................................................................ 3 三、技术设计 .. (6) 1.荷载设计 (6) 2.计算变形系数α ................................................................................................................... 6 3.计算刚度系数1234ρρρρ ..................................................................................................... 6 4.电算求解承台变位..a b β和桩顶内力i i i N H M ................................................................. 7 5．绘制桩身弯矩图，剪力图和桩侧土的横向抗力图 ......................................................... 8 6.桩身配筋计算 ...................................................................................................................... 13 7.桩水平位移检算 .................................................................................................................. 13 8.桩单位转角检算 .................................................................................................................. 14 9.承台结构设计计算 .............................................................................................................. 17 四．施工方案 (19) 1.基础施工方式 ...................................................................................................................... 19 参考资料.. (21)

一般冲刷计算公式

cm cg c c d p h B B Q Q A h 66 .090 .02)1(04.1? ??? ? ?-? ??? ??=μλ 12t c c Q Q Q Q += 15 .0???? ??=z z d H B A 式中： h p ——桥下一般冲刷后的最大水深(m)； Q p ——频率为P ％的设计流量(m 3/s)； Q 2——桥下河槽部分通过的设计流量(m 3/s)，当河槽能扩宽至全桥时取用Q p ； Q c ——天然状态下河槽部分设计流量(m 3/s)； Q t1——天然状态下桥下河滩部分设计流量(m 3/s)； B cg ——桥长范围内的河槽宽度(m)，当河槽能扩宽至全桥时取用桥孔总长度； B z ——造床流量下的河槽宽度(m)，对复式河床可取平滩水位时河槽宽度； λ——设计水位下，在B cg 宽度范围内，桥墩阻水总面积与过水面积的比值； μ——桥墩水流侧向压缩系数； h cm ——河槽最大水深(m)； A d ——单宽流量集中系数，山前变迁、游荡、宽滩河段当A d >时，A d 值可采用1. 8； H z ——造床流量下的河槽平均水深(m)，对复式河床可取平滩水位时河槽平均水深。 ②非粘性土河床桥墩局部冲刷计算桥渡冲刷的产生是由于桥墩阻碍了水流，使水流形态发生变化，一般在墩前两侧发生集中现象，引起动能增加；另一方面水流受阻后部分动能转化为位能，由于水流形态变化，桥墩附近水流冲刷能力加大，在桥墩处产生冲刷坑。局部冲刷计算公式当V ≤V 0时，???? ??-=0015.06.012'V V V h B K K h p b ηε 当V ＞V 0时，2 0015.06.012'n p b V V V h B K K h ??? ? ??-=ηε 24.02 .22375.00023 .0d d K +=η 5.00)7.0(28.0+=d V

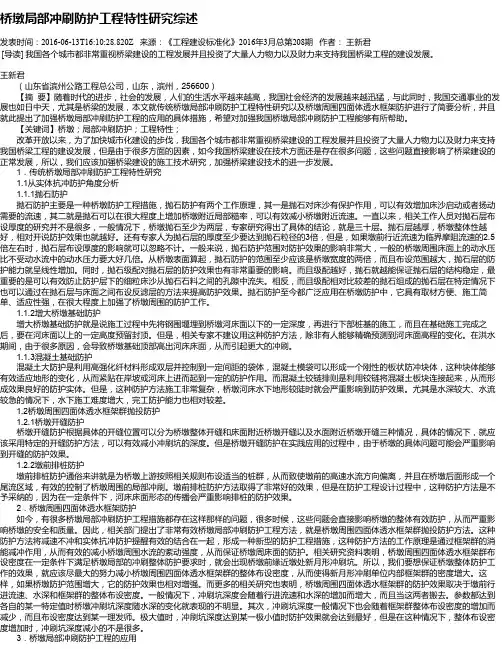

桥墩局部冲刷防护工程特性研究综述
