煤气的净化基础知识培训.pptx

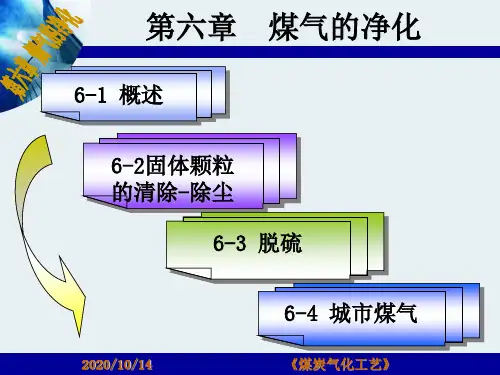

2020/10/14
《煤炭气化工艺》
6-3 脱 硫
一、 煤气脱硫方法分类
原煤脱硫 干法
脱硫技术 煤气脱硫
固体颗粒的清除：水洗急冷 气体杂质的净化：物理溶剂法 化学法
2020/10/14
《煤炭气化工艺》
一、 除尘的原理及方法
气流床气化的 粗煤气中固体 颗粒的清除
固定床气化的粗 煤气中固体颗粒
的清除
2020/10/14
《煤炭气化工艺》
气流床气化的粗煤气中固体颗粒的清除
气流床气化的粗煤气温度高，固体颗粒含量也高。如K-T法中炉气出口温度约 为1816℃，并稍具正压。这时直接用水来使气体急冷．以使其挟带的熔渣微滴 固化，然后使气体通过废热锅炉产生蒸汽，同时降低煤气自身温度到177℃左 右。气体再经两级文氏洗涤器洗涤净化和冷却，温度降至35℃，然后进去脱硫。 K-T法除尘净化的工艺流程如图6-1所示。
2020/10/14
《煤炭气化工艺》
二、 除尘的主要设备
沉降室：重力沉 降，如煤气柜和 废热锅炉就相当 于重力沉降室
旋风分离器： 离心力
文氏洗涤器： 水
煤气中矿尘清除 的主要设备，按 清除原理可分为
电除尘器： 依靠高压静
电场
2020/10/14
水膜除尘器： 水
洗涤塔：水
《煤炭气化工艺》
电除尘器
电除尘器的 主要特点
3 、危害
硫化氧及其燃烧产物(SO2)会造成人体中毒， 在空气中含有0.1%的硫化氢就能致人死命。
硫化物的存在还会腐蚀管道和设备，而且给 后工序的生产带来危害，如造成催化剂中毒、 使产品成分不纯或色泽较差等
2020/10/14
《煤炭气化工艺》
二、煤气中杂质的脱除方法
洁净煤燃烧技术——煤的热解与气化ppt课件
25
26
2020年5月3日
27
一、简介
煤炭气化技术 煤炭气化是将固体（煤、半焦、焦炭）或液体燃料（水煤浆）与气化剂（空气、 氧气、富氧气、水蒸气或二氧化碳等）作用而转变成燃料煤气或合成煤气。
28
29
30
三、煤气化技术主要工艺
31
1、固定床气化
也称移动床气化。因为在气化过程中，煤料与气化剂 逆流接触，相对于气体的上升速度而言，煤料下降很 慢，甚至可视为固定不动，因此称之为固定气化床， 实际上，煤料在气化过程中的确是以很慢的速度向下 移动的，故以称为移动床气化
第一阶段：鼓空气燃烧煤蓄热，生产空气煤气
第二阶段：鼓水蒸气，生产热解煤气和水煤气
45
2、煤炭地下气化方法及工艺
46
47
48
总结
一、煤热解及意义 二、煤热解的分类及过程 三、煤炭热解技术与工艺 四、煤炭气化技术 五、煤炭地下气化技术
49
32
2、流化床气化（沸腾床气化）
以小颗粒煤为原料，并在气化炉内使其悬浮分散在垂 直上升的气流中，煤粒类似于沸腾的液体剧烈地运动 ，从而使得煤粒层几乎没有温度梯度和浓度梯度，从 而使得煤粒层内温度均一，易于控制，提高气化效率 。
33
3、气化床气化
34
Байду номын сангаас
4、熔浴床气化
也称熔融床气化，将煤粉和气化剂以切线方向 高速喷入一温度较高且高度稳定的熔池内，池 内熔融物保持高速旋转。作为粉煤与气化剂的 分散介质的熔融物可以是熔融的灰渣、熔盐等 可熔融的金属。
项目三 煤转化为燃料的技术
任务一 煤的热解与气化技术
1
任务一 煤的热解与气化技术
一、什么是煤热解及意义 二、煤热解的分类及过程 三、煤炭热解技术与工艺 四、煤炭气化技术 五、煤炭地下气化技术
26
2020年5月3日
27
一、简介
煤炭气化技术 煤炭气化是将固体（煤、半焦、焦炭）或液体燃料（水煤浆）与气化剂（空气、 氧气、富氧气、水蒸气或二氧化碳等）作用而转变成燃料煤气或合成煤气。
28
29
30
三、煤气化技术主要工艺
31
1、固定床气化
也称移动床气化。因为在气化过程中，煤料与气化剂 逆流接触，相对于气体的上升速度而言，煤料下降很 慢，甚至可视为固定不动，因此称之为固定气化床， 实际上，煤料在气化过程中的确是以很慢的速度向下 移动的，故以称为移动床气化
第一阶段：鼓空气燃烧煤蓄热，生产空气煤气
第二阶段：鼓水蒸气，生产热解煤气和水煤气
45
2、煤炭地下气化方法及工艺
46
47
48
总结
一、煤热解及意义 二、煤热解的分类及过程 三、煤炭热解技术与工艺 四、煤炭气化技术 五、煤炭地下气化技术
49
32
2、流化床气化（沸腾床气化）
以小颗粒煤为原料，并在气化炉内使其悬浮分散在垂 直上升的气流中，煤粒类似于沸腾的液体剧烈地运动 ，从而使得煤粒层几乎没有温度梯度和浓度梯度，从 而使得煤粒层内温度均一，易于控制，提高气化效率 。
33
3、气化床气化
34
Байду номын сангаас
4、熔浴床气化
也称熔融床气化，将煤粉和气化剂以切线方向 高速喷入一温度较高且高度稳定的熔池内，池 内熔融物保持高速旋转。作为粉煤与气化剂的 分散介质的熔融物可以是熔融的灰渣、熔盐等 可熔融的金属。
项目三 煤转化为燃料的技术
任务一 煤的热解与气化技术
1
任务一 煤的热解与气化技术
一、什么是煤热解及意义 二、煤热解的分类及过程 三、煤炭热解技术与工艺 四、煤炭气化技术 五、煤炭地下气化技术
气力输灰系统培训课件
气力输灰系统培训课件气力输灰系统培训课件随着工业技术的不断发展，气力输灰系统在许多工业领域中得到了广泛应用。
它是一种通过气流将固体颗粒从一个地方输送到另一个地方的系统。
在本次培训课件中，我们将深入了解气力输灰系统的工作原理、组成部分以及操作维护等方面的知识。
一、气力输灰系统的工作原理气力输灰系统的工作原理基于气力输送的概念。
它利用高速气流将固体颗粒从一处吹送到另一处，实现输送的目的。
其工作原理可以概括为以下几个步骤：1. 气流生成：气力输灰系统中的气流是通过压缩空气产生的。
压缩空气经过气体处理设备，去除其中的水分和杂质，然后进入气流发生器。
2. 固体颗粒装载：固体颗粒通常储存在一个装载仓中。
当气流通过装载仓时，固体颗粒会被带起并混合在气流中。
3. 输送管道：气流和固体颗粒的混合物通过输送管道输送到目标位置。
输送管道通常是由耐磨材料制成，以防止颗粒的磨损和堵塞。
4. 分离和收集：在目标位置，气流和固体颗粒被分离。
气流经过分离装置，被排出到大气中，而固体颗粒则被收集起来。
二、气力输灰系统的组成部分气力输灰系统由多个组成部分组成，每个部分都扮演着重要的角色。
以下是常见的组成部分：1. 压缩空气系统：压缩空气系统是气力输灰系统的核心部分。
它包括压缩机、气体处理设备和气流发生器等。
压缩机负责产生高压气体，气体处理设备用于去除水分和杂质，气流发生器则将压缩空气转化为高速气流。
2. 装载仓：装载仓用于储存固体颗粒。
它通常具有一定的容量，并通过传送装置将颗粒送入气流中。
3. 输送管道：输送管道是将气流和固体颗粒输送到目标位置的通道。
它通常由耐磨材料制成，以确保系统的稳定运行。
4. 分离装置：分离装置用于将气流和固体颗粒分离。
常见的分离装置包括旋风分离器和过滤器等。
5. 控制系统：控制系统用于监控和控制气力输灰系统的运行。
它可以实现自动化操作，提高系统的效率和稳定性。
三、气力输灰系统的操作维护气力输灰系统的操作维护是保证系统正常运行的关键。
电絮凝技术处理煤气化灰水

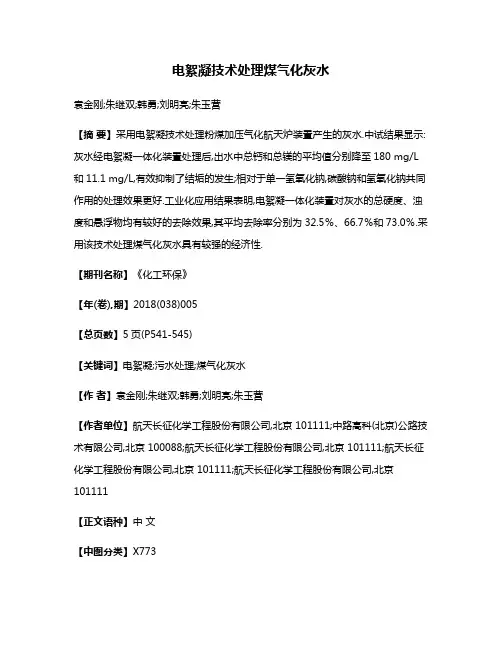

电絮凝技术处理煤气化灰水袁金刚;朱继双;韩勇;刘明亮;朱玉营【摘要】采用电絮凝技术处理粉煤加压气化航天炉装置产生的灰水.中试结果显示:灰水经电絮凝一体化装置处理后,出水中总钙和总镁的平均值分别降至180 mg/L 和11.1 mg/L,有效抑制了结垢的发生;相对于单一氢氧化钠,碳酸钠和氢氧化钠共同作用的处理效果更好.工业化应用结果表明,电絮凝一体化装置对灰水的总硬度、浊度和悬浮物均有较好的去除效果,其平均去除率分别为32.5％、66.7％和73.0％.采用该技术处理煤气化灰水具有较强的经济性.【期刊名称】《化工环保》【年(卷),期】2018(038)005【总页数】5页(P541-545)【关键词】电絮凝;污水处理;煤气化灰水【作者】袁金刚;朱继双;韩勇;刘明亮;朱玉营【作者单位】航天长征化学工程股份有限公司,北京 101111;中路高科(北京)公路技术有限公司,北京 100088;航天长征化学工程股份有限公司,北京 101111;航天长征化学工程股份有限公司,北京 101111;航天长征化学工程股份有限公司,北京101111【正文语种】中文【中图分类】X773近年来，在多方力量的推动和协作下，我国开发出多种类型的煤气化炉，并得到大量应用［1］。
但这些煤气化工艺与其他国内外煤气化工艺一样，气化过程中会产生含有大量细碎煤的渣水。
渣水处理技术是煤加压气化技术的重要组成部分，主要包括黑水处理和灰水循环两部分。
所谓黑水是从气化炉、水洗塔、渣池排出的水。
溶解在黑水中的大部分合成气需经多级闪蒸才可被解析出来。
而灰水是黑水经多级闪蒸、絮凝、过滤、澄清后的出水，灰水可作循环使用。
传统去除煤气化黑水中的浊度和悬浮物的方法是添加絮凝剂。
煤气化黑水具有高温、高悬浮物含量、高浊度等特点，同时携带大量Ca2+和Mg2+。
现有絮凝技术对黑水中Ca2+和Mg2+的去除效果差，导致灰水中的Ca2+，Mg2+浓度仍然较高。
因此，灰水的循环利用系统需加入大量的高温分散剂、阻垢剂。
