一种多旋翼无人机三轴云台的陀螺解耦方法
无人机陀螺仪工作原理_概述及解释说明
无人机陀螺仪工作原理概述及解释说明1. 引言1.1 概述陀螺仪是一种重要的传感器，在无人机领域中起着至关重要的作用。
它通过测量旋转运动来提供方向和角速度的信息，进而实现飞行器的导航和控制。
随着无人机技术的迅猛发展，对陀螺仪工作原理的深入理解变得越发重要。
本文将详细介绍无人机陀螺仪的工作原理，并对其进行概念和分类讲解。
同时，文章还将探讨无人机陀螺仪的工作流程、数据处理与滤波算法以及平稳性控制与抗干扰措施等相关内容。
1.2 文章结构本文共分为四个主要部分。
首先，在引言部分我们将简要介绍文章内容和结构安排。
接下来，在第二部分中我们将详细阐述无人机陀螺仪的工作原理、分类以及工作流程等内容。
第三部分将探讨无人机陀螺仪在不同应用领域中的具体应用情况。
最后，在结论部分我们将对工作原理研究的重要性进行总结，并展望无人机陀螺仪未来的发展趋势。
1.3 目的本文的主要目的是让读者全面了解无人机陀螺仪的工作原理，并对其在不同领域中的应用进行深入探讨。
通过对陀螺仪分类、工作流程和应用领域等方面的详细介绍，我们希望能够提供给读者一个清晰而全面的理解，有助于他们在实践中更好地运用无人机陀螺仪技术。
此外，本文还旨在展望无人机陀螺仪未来发展趋势，为读者提供一些启示和思考。
2. 无人机陀螺仪工作原理2.1 无人机陀螺仪的定义和作用无人机陀螺仪是一种用于测量和控制飞行器姿态的重要设备。
它通过感知空间中的角速度来提供飞行器姿态信息，实现精准稳定的飞行控制。
陀螺仪具有快速响应、高精度、可靠性强等特点，被广泛应用于无人机领域。
2.2 陀螺仪原理及分类2.2.1 基于旋转惯性力的陀螺效应基于旋转惯性力的陀螺效应是最常见的陀螺仪原理之一。
它利用旋转物体具有惯性力矩这一物理现象，当外部力矩作用时，陀螺在垂直于力矩方向上产生预cession（章动）运动，并通过测量章动运动来获取角速度信息。
2.2.2 基于霍尔效应的磁场测量原理基于霍尔效应的陀螺仪使用霍尔传感器来检测物体在磁场中的运动变化。
多旋翼无人机双云台任务载荷技术研究
多旋翼无人机双云台任务载荷技术研究摘要：无人机作为近年来新型技术之一，已在电力、消防、救灾、农业、气象、国土资源、城市规划等领域中广泛应用。
无人机在民用市场的应用受到越来越多的关注，其具有携带方便、操作简单、反应迅速、载荷丰富、任务用途广泛、起飞降落对环境的要求低、可自主飞行等优势。
目前，国家电网公司已将无人机作为输电线路常态化巡检的重要工具，通过控制无人机搭载的云台任务设备对输电线路开展精细化、立体化巡检，全方位的保障输电线路安全稳定运行。
关键词：多旋翼无人机；输电线路；无人机巡线；双云台一、多旋翼无人机单云台巡视概述无人机（Unmanned Aerial Vehicle，UAV）根据云台搭载任务设备的不同，可对输电线路开展差异化巡检。
常见的任务设备分为可见光传感器和红外线传感器。
可见光传感器进行日常线路精细化巡视及拍照；红外传感器，对线路中的高温发热点进行快速识别，迅速确认故障点。
然而，常用的无人机通常只使用单云台，单云台的制约使得两类传感器无法同时搭载，并导致出以下问题：1.单光设备巡视的局限性无人机使用单可见光任务设备开展巡检时，通过地面显控单元难以显示出导线缺陷，例如断股、散股、磨损等微小缺陷。
对铁塔设备巡检需要对整基铁塔的每一个挂点、连接挂板等部位开展精细化检查，在故障巡视时无法有效地对铁塔上的发热点进行检测。
使用红外线传感器时，虽然可以快速发现线路发热故障点，但无法拍摄环境照片，此时往往需要无人机重复起降，更换不同光源的云台设备后再次执行巡检任务。
重复起降会造成无人机能源的大幅度消耗，提高作业风险，降低故障查找效率。
2.单光红外设备无法保证安全飞行搭载单光红外热传感器在飞行巡检过程中是无法识别无人机飞行与塔基的目视距离，一旦需要超视距飞行，就很难判断无人机与塔基本体的距离，更难于寻找可疑目标发热点。
若使用两台无人机搭载不同传感器同时飞行，容易忽略无人机之间的间距、无人机与基塔之间的安全距离及互相干扰信号，如此运行，势必也会造成运维中的不安因素，违背安全作业规程。

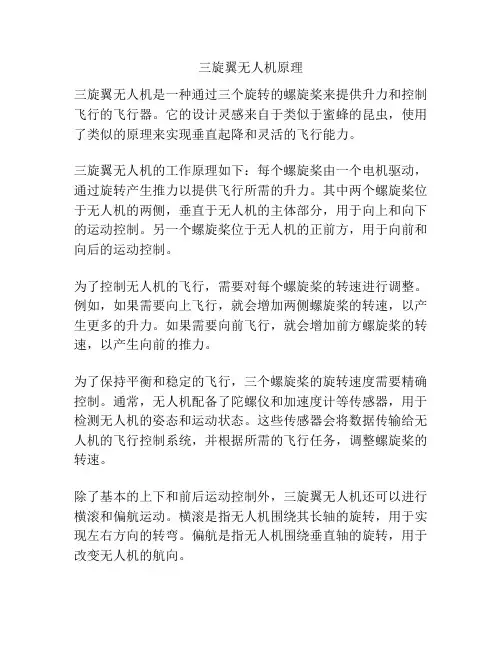

三旋翼无人机原理
三旋翼无人机原理
三旋翼无人机是一种通过三个旋转的螺旋桨来提供升力和控制飞行的飞行器。
它的设计灵感来自于类似于蜜蜂的昆虫，使用了类似的原理来实现垂直起降和灵活的飞行能力。
三旋翼无人机的工作原理如下：每个螺旋桨由一个电机驱动，通过旋转产生推力以提供飞行所需的升力。
其中两个螺旋桨位于无人机的两侧，垂直于无人机的主体部分，用于向上和向下的运动控制。
另一个螺旋桨位于无人机的正前方，用于向前和向后的运动控制。
为了控制无人机的飞行，需要对每个螺旋桨的转速进行调整。
例如，如果需要向上飞行，就会增加两侧螺旋桨的转速，以产生更多的升力。
如果需要向前飞行，就会增加前方螺旋桨的转速，以产生向前的推力。
为了保持平衡和稳定的飞行，三个螺旋桨的旋转速度需要精确控制。
通常，无人机配备了陀螺仪和加速度计等传感器，用于检测无人机的姿态和运动状态。
这些传感器会将数据传输给无人机的飞行控制系统，并根据所需的飞行任务，调整螺旋桨的转速。
除了基本的上下和前后运动控制外，三旋翼无人机还可以进行横滚和偏航运动。
横滚是指无人机围绕其长轴的旋转，用于实现左右方向的转弯。
偏航是指无人机围绕垂直轴的旋转，用于改变无人机的航向。
总而言之，三旋翼无人机通过旋转的螺旋桨提供升力和控制飞行。
通过精确调整螺旋桨的转速，结合控制系统的调节，实现稳定的飞行和灵活的飞行动作。
使用传感器和飞行控制系统，可以将三旋翼无人机应用于多种领域，包括航拍、交通巡检、搜救等。

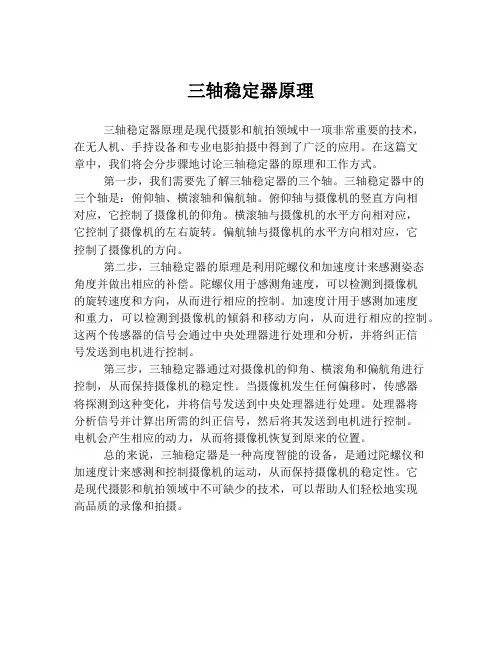

三轴稳定器原理
三轴稳定器原理
三轴稳定器原理是现代摄影和航拍领域中一项非常重要的技术，
在无人机、手持设备和专业电影拍摄中得到了广泛的应用。
在这篇文
章中，我们将会分步骤地讨论三轴稳定器的原理和工作方式。
第一步，我们需要先了解三轴稳定器的三个轴。
三轴稳定器中的
三个轴是：俯仰轴、横滚轴和偏航轴。
俯仰轴与摄像机的竖直方向相
对应，它控制了摄像机的仰角。
横滚轴与摄像机的水平方向相对应，
它控制了摄像机的左右旋转。
偏航轴与摄像机的水平方向相对应，它
控制了摄像机的方向。
第二步，三轴稳定器的原理是利用陀螺仪和加速度计来感测姿态
角度并做出相应的补偿。
陀螺仪用于感测角速度，可以检测到摄像机
的旋转速度和方向，从而进行相应的控制。
加速度计用于感测加速度
和重力，可以检测到摄像机的倾斜和移动方向，从而进行相应的控制。
这两个传感器的信号会通过中央处理器进行处理和分析，并将纠正信
号发送到电机进行控制。
第三步，三轴稳定器通过对摄像机的仰角、横滚角和偏航角进行
控制，从而保持摄像机的稳定性。
当摄像机发生任何偏移时，传感器
将探测到这种变化，并将信号发送到中央处理器进行处理。
处理器将
分析信号并计算出所需的纠正信号，然后将其发送到电机进行控制。
电机会产生相应的动力，从而将摄像机恢复到原来的位置。
总的来说，三轴稳定器是一种高度智能的设备，是通过陀螺仪和
加速度计来感测和控制摄像机的运动，从而保持摄像机的稳定性。
它
是现代摄影和航拍领域中不可缺少的技术，可以帮助人们轻松地实现
高品质的录像和拍摄。

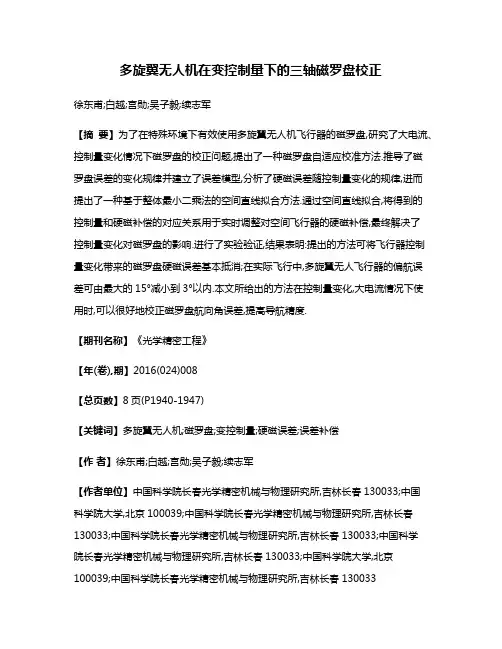

多旋翼无人机在变控制量下的三轴磁罗盘校正
多旋翼无人机在变控制量下的三轴磁罗盘校正徐东甫;白越;宫勋;吴子毅;续志军【摘要】为了在特殊环境下有效使用多旋翼无人机飞行器的磁罗盘,研究了大电流、控制量变化情况下磁罗盘的校正问题,提出了一种磁罗盘自适应校准方法.推导了磁罗盘误差的变化规律并建立了误差模型,分析了硬磁误差随控制量变化的规律,进而提出了一种基于整体最小二乘法的空间直线拟合方法.通过空间直线拟合,将得到的控制量和硬磁补偿的对应关系用于实时调整对空间飞行器的硬磁补偿,最终解决了控制量变化对磁罗盘的影响.进行了实验验证,结果表明:提出的方法可将飞行器控制量变化带来的磁罗盘硬磁误差基本抵消;在实际飞行中,多旋翼无人飞行器的偏航误差可由最大的15°减小到3°以内.本文所给出的方法在控制量变化,大电流情况下使用时,可以很好地校正磁罗盘航向角误差,提高导航精度.【期刊名称】《光学精密工程》【年(卷),期】2016(024)008【总页数】8页(P1940-1947)【关键词】多旋翼无人机;磁罗盘;变控制量;硬磁误差;误差补偿【作者】徐东甫;白越;宫勋;吴子毅;续志军【作者单位】中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院大学,北京100039;中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院大学,北京100039;中国科学院长春光学精密机械与物理研究所,吉林长春130033【正文语种】中文【中图分类】V279;V241.61近年来，随着无人飞行器技术的成熟[1-3],多旋翼飞行器因其结构简单、操作灵活、具有垂直起降和悬停能力等优点成为了研究热点[4-6]。
对于多旋翼飞行器自主飞行，航向角精度和航向角稳定性对其导航非常重要。
电子磁罗盘具有体积小、成本低、无累计误差、可自动寻北等特点,被广泛应用于飞行器、车辆的导航系统中，为其提供航向角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺 积 分 反 馈 可 极 大 地 提 高 平 台 的 稳 定 精 度 。 [8] 在 三 轴 云 台姿态调节过程中,电机轴不正交且三轴陀螺坐标系 与 电 机轴坐标系不重合,若 直 接 采 用 陀 螺 速 度 反 馈 控 制,将 存 在严重的空间轴系 耦 合,影 响 光 学 传 感 器 成 像 质 量,因 此 需要根据耦合产生的原因对其进行深入分析,以便消 除 这 种耦合。参考文献[9]中提出的车载三轴稳定平台 解 耦 方 法适用于每一个轴上都装有陀螺仪的平台,但不适用 于 三 轴陀螺仪安装于最内环轴系上的机载三轴稳定平台;参 考 文献[10]提出的三 轴 陀 螺 稳 定 平 台 中 的 解 耦 方 法 同 样 适 用于单自由度陀螺仪,不适用于使用三轴一体化陀螺 仪 的 三轴稳定平台;参考文献[11]提出的基于三轴稳定 平 台 的 陀螺解耦方法仅对横滚轴的耦合进行了原理分析,未 给 出 三轴陀螺与电机轴的空间完全解耦方法。
Keywords:three-axisgimbal;coordinatetranstformation;coupling;decoupling
引言
随着国家战略转型升级政策的普及,航空飞行器 在 民 用领域得到了前所 未 有 的 发 展,有 人/无 人 机 搭 载 专 用 载 荷在高精度 基 础 测 绘、重 大 自 然 灾 害 监 测 预 警 及 应 急 救 援、资源调查与环境 监 测、智 慧 城 市、电 力 巡 线、国 防 安 全 等 方 面 得 到 了 广 泛 的 应 用 。 [1-6] 近 年 来 ,由 于 民 用 航 空 飞 行器平台设计与制 造 技 术 逐 步 成 熟,市 面 产 品 呈 多 样 化, 具有行业全系统集成已经由平台选型先行逐步向载荷选 型先行转变。
www .cn
������������������������
������������������������
������������������������
的过程,通过 建 立 两 个 坐 标 系 统 之 间 一 一 对 应 关 系 来 实 现。其中,直角坐标系之间的向量转换基于以下初等 变 换 矩 阵 : [12]
一种多旋翼无人机三轴云台的陀螺解耦方法
张 伟1,石 书 山1,方 广 东1,王 建2,徐 兵2,杨 新 颖2
(1.贵 州 电 网 有 限 公 司 ,贵 阳 210046;2.天 津 航 天 中 为 数 据 系 统 科 技 有 限 公 司)
摘要:机载三轴云台用于补偿载体姿态变化和振动等 外 界 干 扰,保 持 光 学 成 像 传 感 器 视 轴 惯 性 空 间 稳 定。 本 文 提 出 了
本文提出了一种适用于三轴陀螺仪安装于最内环轴 系上的机载三轴云台的陀螺空间解耦算法,实现了三 轴 陀 螺与三轴电机空间的完全解耦,有效提升了云台的响 应 速 度和稳定精度。
1 坐标变换原理
坐标变换是从一种坐标系统变换到另一种坐标系统
30 Microcontrollers & EmbeddedSystems 2019 年第2 期
中 图 分 类 号 :TP301.6,V248.1
文 献 标 识 码 :A
Method of Gyro Decoupling for Multi-rotor UAV Three-axis Gimbal
Zhang Wei1,ShiShushan1,FangGuangdong1,WangJian2,XuBing2,YangXinying2
基于陀螺稳定平 台 的 光 电 载 荷 是 一 个 集 光、机、电 于 一体的复杂系统,用于实现飞机在运动过程中或受到 冲 击 和振动时仍然保持光学成像传感器惯性稳定,输出稳 定 的 视 频 图 像 。 [7] 其 中 ,三 轴 陀 螺 稳 定 平 台 可 有 效 解 决 传 统 两 轴平台因几何约束缺失造成的像旋问题,因此三轴平 台 的 稳定控制受到国内外学者的高度重视和广泛研究。传统 的稳定控制采用电 流 环、速 度 环 和 位 置 环 的 三 环 结 构,其 中位置稳定环采用光电载荷姿态作为位置反馈,由于 外 界 干扰对线性加速度计的影响和传感器姿态收敛延时造成 平台稳定精度较差,速 度 环 采 用 陀 螺 反 馈、位 置 环 采 用 陀
一种三轴陀螺空间解耦算法,实现了三轴陀螺与三轴电机空间的完全解耦,有效提升了云台的响应速度和稳 定 精 度。 通
过 实 际 挂 载 飞 行 证 明 ,该 方 法 在 提 升 云 台 图 像 质 量 方 面 具 有 重 要 的 工 程 应 用 价 值 。
关 键 词 :三 轴 云 台 ;坐 标 变 换 ;耦 合 ;解 耦
(1.GuizhouPowerGridCo.Ltd.,Guiyang210046,China;2.TianjinZhongweiAerospaceDataSystem TenchnologyCo.Ltd.)
Abstract:Theairbornethree-axisgimbalisusedtocompensateforexternaldisturbancessuchascarrierattitudechangesandvibrationto maintaintheopticalimagingsensor̓sboresightstableintheinertialspace.Inthepaper,athree-axisgyrospacedecouplingalgorithmis proposed,whichrealizesthecompletedecouplingofthethree-axisgyroandthethree-axis motorinspace.The methodeffectivelyimprovestheresponsespeedandthestabilityofthegimbal.Thismethodhasimportantengineeringapplicationvalueinimprovingtheimagequalityofthegimbalbytheactualflight.
