初中物理电学计算题经典练习(无答案)
初中物理九年级电学经典练习题汇总(含答案)
初中物理九年级电学经典练习题汇总（含答案）一、计算题（共26题；）1.如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：（1）电源电压（2）电阻R1中的电流（3）电阻R1的阻值2.如图所示，电阻R1＝12Ω。
开关S A断开时，通过的电流为0.3A；开关S A闭合时，电流表的示数为0.5A。
求电源电压及电阻R2的阻值。
3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
5.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？6.如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。
第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。
根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。
(完整版)初中物理电学计算题经典练习(含答案)
物理电学计算经典练习解题要求： 1. 写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图 1 所示，已知R1=2Ω , R 2=4Ω ,U=12V；求：1）经过电阻 R1的电流 I 1;2）电阻 R2两端的电压U2。
（2A,8V）2．如图 2 所示，电流表示数为0.5A, R 2=20Ω, 经过 R2的电流是0.3A ，求：1)电压表的示数；2)电阻 R1=？ (6V30 Ω )3.如图 3 所示，电源电压为 8V， R1=4R2, 电流表 A 的示数为 0.2A ；求：电阻 R1， R 2各为多少欧？ (200 Ω 50Ω )4.如图 4 所示，电源电压 U 不变，当开关 S 闭合时，经过电阻 R1的电流为3A。
当电路中开关S 断开时， R1两端电压为5V， R2的电功率为10W.求：电源电压U 及电阻 R1和 R2的阻值。
(15V 5 Ω 10 Ω )5.把阻值为 300Ω的电阻 R1接入电路中后，经过电阻 R1的电流为 40mA；把阻值为 200Ω的电阻 R2和 R1串通接入同一电路中时；求： 1）经过电阻R2的电流为多少？2） R2两端的电压为多少？3） 5min 内电流经过R2做功多少？(0.25A 0.75A)6.如图 5 所示，电源电压恒为 3V，知 R1=12Ω ,R2=6Ω。
求：1）当开关 S 断开时电流表 A 的读数2）当开关S闭合时电流表A的读数7.如图 6 所示，电源电压 U不变， R1=6Ω .1)当开关 S 断开时电流表 A 的示数为 1A, 求 R1两端的电压；2)当开关 S 闭合时电流表 A 的示数为 1.2A , 求 R2的电阻值。
(6V 30Ω)8．如图7 所示，定值电阻R1和 R2串通，电源电压为7V，电流表的示数为0.5A, R 2的电功率为 2.5W。
求 : 电阻 R2两端电压和电阻R1的电功率。
(5V 1W)9．如图 8 所示，电源电压为8V，且保持不变。
八年级物理下册_电功率对应公式及典型例题_人教版.docx

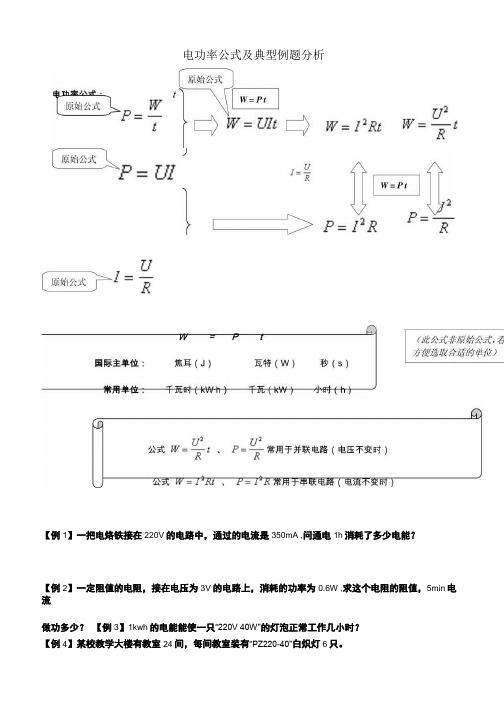

电功率公式及典型例题分析【例1】一把电烙铁接在220V的电路中，通过的电流是350mA ,问通电1h消耗了多少电能？【例2】一定阻值的电阻，接在电压为3V的电路上，消耗的功率为0.6W ,求这个电阻的阻值，5min电流做功多少？【例3】1kwh的电能能使一只“220V 40W"的灯泡正常工作几小时？【例4】某校教学大楼有教室24间，每间教室装有“PZ220-40”白炽灯6只。
（1 ）求引入大楼照明线中的电流；（2）若平均每日用电3h ,每月以30日计，每月耗电多少度？练习1 （2011广安中考）.在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合, 电流表两次示数之比是1： 5.闭合S后,心与R2的阻值之电初电功率主世分剔是（）A, 4： 1； 1： 4 B. 1：4； 4： 1 C. 1： 5； 5： 1 D. 5： 1； 1： 5密㈤一（2011广安中考）.为了搞好城市管理，我市在部分交叉路口相1<——V——继安装了交通红绿灯和电子警察监控系统.如图所示为某一路口的红绿灯设施.已知三只灯泡均标有“220V40W”字样，其中一只灯泡的电阻是Q,该设施正常工作一天（以24h计算）将消耗kW-h.34.下表为一台电烤箱的铭牌，其内部简化电路如图所示，R和&均为电热丝.求:X X牌电烤箱额定电压额定功率电源频率（1）电烤箱在高温档正常工作15min所消耗的电能；（2）电烤箱在低温档正常工作时，&的阻值是多少；（3）假设在用电高峰时，家庭电路实际电压为200V,电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？【【例5】长短粗细均相等的铜丝、铁丝、铅丝串联在电路中，通电后（）A.铜丝发热多B.铁丝发热多.C.铝丝发热多 D,三者相同【分析】电流通过导体产生的热量w=Q= tRt,三根金属丝串联时，因为通电时间及电流强度 均相等，且铁丝的电阻最大，所以铁丝发热最多。
(word完整版)初中物理必做的8道电学经典基础计算题(附答案)(精编)
初中物理计算题分类复习、串、并联电路计算: 2、图2所示，用电压表分别测量 L i 两端的电压U 、L 2两端的电压U 2以及L i 、L 2 串联的总电压U,请根据表盘读数回答下列问题：⑴L i 两端的电压U 是多大？⑵ L 2两端的电压U 2是多大？⑶L i 、L 2串联的总电压U 是多大？⑷电源电压是多大？■ ■ ■ ■ ■ ■ - 3 15_ 3 15图2、欧姆定律计算:3、如图3所示,R i =iO^尺2=15心,电流表示数是1A,求：（1）R 中电流I 1和R4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ;当电源电中12各是多大？ （ 2）电压表的示数是多大?1、在图1所示的电路中,当S i 闭合,S2、S 3断开时,电压表的示数为6 V,当S 、S 断开,S 2闭合时,电压表的示数为3 V.求：（1）电源电压是多少？（2）当S S 3压增至12 V时，电流表的示数为O.5 A0求电阻T卜图48、如图7所示电路中，小灯泡L 标有“6V 3W ”字样，F 2=12Q ，当S 、S 2都闭 合时，电流表示数为0.8A ，这时小灯泡L 正常发光，求：⑴电源电压 U;⑵电阻 三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4. 5V, R1阻值为5Q,滑 动变阻器R2最大阻值为20Q,电流表量程为0〜0. 6A ,电 压表量程为0〜3V 。
求：（1）滑动变阻器允许接入电路的阻值 范围；（2）正常工作时整个电路消耗的最大功率。
&某电热水瓶的铭牌如下表所示。
若热水瓶内装满 水，在额定电压下工作（外界大气压强为 1个标准 大气压）。
求：（1）保温时通过电热水瓶的电流是 多少？ （ 2）加热时电热水瓶的电阻多大？（ 3）若 瓶内20T 的水加热10min 正好烧开，则加热时电热 水瓶的热效率是多少？ （ 4）请你尝试画出电热水瓶 的内部电路图。
电源 220功率加热保温7、某校同学在研究用电器的电功率时连接了如图 6所示的电路，电路中电员两 端电压保持不变。
初中物理电学经典压轴题（含答案），电学没学好，打印出来多练练！
初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。
别看初中物理简单，但要学好也需费一番功夫才行。
初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。
在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。
初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。
相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。
我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。
为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。
初中物理电学求范围计算题精讲
I=UR/ R=3V/10Ω=0.3A R总=U/ I=9V/0.3A=30Ω R′=R总-R=30Ω-10Ω =20Ω
求范围专题——求变阻器的变化范围 A、V反向变化
2、在如图所示的电路中，灯泡R1上标有“2.4V，0.96W” 电流表的量程为0～ 0.6A，电压表的量程为0～ 3V，电源 电压4V且保持不变，要在在不损坏电流表、电压表和灯泡 的情况下，则变阻器R2的取值范围是多少？
求范围专题——求功率的变化范围
求定值电阻功率
4、如图所示电路，电源电压18V不变，，小灯泡R3标有 “5V 2．5W”(电阻不变)，滑动变阻器R2铭牌标有 “100Ω 0．4A”，电流表的量程是0～0．6A，电压表的 量程是0～15V。求： (1)当闭合开关Sl、S3，断开S2时，电流表示数为0.6A， 求R1的电阻； (2)当闭合开关S1断开S2、S3时，求灯泡两端的电压 (3)只闭合S2时，在所有元件都安全的情况下，小灯泡功率 的变化范围。(请画出等效电路图)
3、如图所示的电路中, R1=6Ω，R3=12Ω,滑动变阻器R2 最大值为18Ω，电源电压为6V,若滑动变阻器的滑片P在 1/3～2/3之间滑动时，求图中A、V的变化范围
分析
由图可知，当P在1/3处时R2=6Ω， 此时，A有较大值；V有较小值。
R=R1+R并=6Ω+(6Ω×12Ω)/ (6Ω+12Ω) =10Ω I=U/ R=6V/10Ω=0.6A U1=IR1=0.6A×6Ω=3.6V；U并=U-U1=6V-3.6V=2.4V I2=U并/R2=2.4V/6Ω=0.4A
求范围专题——求功率的变化范围
求电路功率
3、如图所示，电源电压恒定，R1=18Ω，滑动变阻器R2的 最大阻值是24Ω，小灯泡L上标有“6V、3W”字样，电流表 量程为3A。 (1)当开关S2闭合，S1、S3断开，滑动变阻器的滑片P滑至 中点时，灯泡L恰好正常发光，则电源电压U为多大? (2)当开关S1闭合，S2、S3断开时，通电5分钟，电流通过 灯泡L所做的功是多少? (3)当开关S1、S2、S3都闭合时调节滑动变阻器的滑片P， 在电流不超过电流表量程的情况下，电路中用电器总功率 的最大值和最小值分别是多少?
初中九年级物理 辅导试题电功率的计算
第1页 共3页 电功率的计算 二、选择题 1.家用的手电筒用干电池作电源，正常发光时电流为0.32A。小灯泡的电功率接近： A．1W B．10W C．0.1KW D．1KW 2.有甲、乙两盏电灯，甲标有“36V 60W”，乙标有“220V 60W”，它们分别在其额定电压下工作时，其亮度是 A．乙灯比甲灯更亮 B．甲灯比乙灯更亮 C．两盏灯一样亮 D．无法判定哪盏灯更亮 3．一个大功率的用电器，用铝导线连接到电源上，工作时发现铝导线过热，为了使导线不过热，下列不可行的办法是 A．改用粗细相同的铜导线 B．将原铝导线加长1倍 C．将原铝导线减短些 D．改用较粗的铝导线 4．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是 A．1.8W B．0.2W C．0.4W D．0.6W 5．如右上图所示的电路中，电源电压恒定不变，当电键K闭合时 A．电压表示数变小，电流表示数变小，灯变暗 B．电压表示数变大，电流表示数变大，灯变亮 C．电压表示数不变，电流表示数不变，灯的亮度不变 D．电压表示数不变，电流表示数变小，灯变暗 6．一个标有“220V600W”的电炉，想把它接在110伏的电源上使用，而保持原来的电功率不变，下列采取的措施中，错误的是 A．把电炉丝截去一半 B．把电炉丝截成等长的两段再并联 C．找一根同样的电炉丝跟原来的串联 D．找一根同样的电炉丝跟原来的并联 7．电阻R1和R2串联，R1＝15欧，R2＝30欧，接通电源后，R1和R2消耗的功率之比为（ ） A．2：1 B．1：2 C．4：9 D．9：4 8．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（ ） A.两灯一样亮 B.L1比L2 暗C.L1比L2亮 D.两灯都能正常发光 9．某家庭电路中，已有两盏灯正常发光，如果再使用一个电饭锅， 则该电路的 A．总电流变大 B．总电压变小 C．总电阻变大 D．总功率变小 10．一只标有“PZ220-60”的白炽灯接在某电路中，测得通过它的电流是0．2A，则这个灯泡的实际功率为（ ） A．大于60W B．等于60W C．小于60W D．不知电压值无法确定 11．某车床上的灯泡有“36V 36W”的字样，如果把这个灯泡接到照明的电路上并使其正常发光，需要串联的电阻的阻值为（ ） A．220Ω B．184Ω C．256Ω D．36Ω 12．如图1所示电路中，电源电压为6伏，电阻R为5欧。S接通时电流每分钟在R产生的热量是12焦，灯泡的额定功率是0．25瓦，若灯泡电阻不变，则灯泡的额定电压为（ ） A．2．5V B．3V C．6V D．12V 13．有“6V 3W”和“4V 8W”两只小灯泡，现将两灯泡串联在某电路中，要是其中一个灯泡能正常发光，而另以灯泡不损坏，则电源电压应为（ ） A．4伏 B．6伏 C．7伏 D．10伏 14．有两只定值电阻RA和RB，各自的电流与电压关系如U-I图象中的A、B。则 A．若将它们串联接在电源两端，RA的电流是RB的2倍 B．若将它们并联接在电源两端，RA的电压是RB的2倍 C．若将它们串联接在电源两端，RA的电功率是RB的2倍 D．若将它们并联接在电源两端，RA的电功率是RB的2倍 15．如图所示，将一只标有“12V6W”的灯泡L1和“6V6W”的灯泡L2并联后，接在6V的电源上(设灯丝电阻不变)，则 A．灯泡L1比灯泡L2亮 B．灯泡L2比灯泡L1亮 C．两灯的实际功率之和小于12W D．两灯的实际功率之和等于12W 16．分别标有“12V 12W” 的甲灯和“20V 12W”字样的乙灯，如果把它们并联接到12V的电路中，则它们发光的情况是（ ） A．小灯泡甲亮 B．小灯泡乙亮 C．一样亮 D．无法确定 17．（2010桂林）将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是（ ） A．L1的电阻比L2的小 B．L1的额定功率比L2的大 C．两灯正常工作时L1发光要暗一些 D．若将两灯并联接入电路，L1发光要亮一些
人教版九年级物理电学经典计算题20题(附答案解析)
人教版九年级物理电学经典计算题20题（附答案解析）1.如图的电路中,电源电压为12V,且保持不变,当电键S闭合时,电流表A的示数为0.2A,电压表V的示数为8V,求:（1）电阻R2的阻值（2）电流表A的最大示数（3）电阻R2消耗的最大功率2.如图所示,电源电压不变,R为0-20Ω的滑动变阻器，R0为防止短路的定值电阻，当变阻器的接入电阻为10Ω时，电流表的示数为0.4A，在改变R的接入电阻的过程中，记录到电流表的示数分别为0.38A，0.48A，0.50A，0.52A。
在上述数据中，只有哪一个有可能是变阻器接入电阻为8Ω时的电流值?3.三个同样的电阻，两个并联后再与第三个串联，已知他们的额定功率均为10瓦，求这个电路允许消耗的最大功率？4."220V 100W"的灯泡正常工作时的电阻是多少?若把这只灯泡接到110V的电源上,灯泡的实际电功率为多少?工作10分钟消耗电能多少?1度电能让它工作多少小时?5.已知电阻R为20欧。
断开电键K时，电流表A的示数为0.2安；闭合电键K时，电流表A的示数为0.6安。
求:(1）电源电压U（2）灯L的阻值。
（3）电键K断开时，通电10秒，电流通过L所做的功6.一个额定功率为1W的玩具电动机，正常工作时在2秒内将150克的钩码匀速提高1米，求此装置的效率（g取10N每千克）7.把"6v 3w"与"6v 1w"的电灯串联接入某一电路中,如果让其中一个灯泡正常发光,电路两端的电压应是多少.(灯丝电阻不随温度改变)8.若把两定值电阻R1,R2以某种形式连接起来与电源接通,R1消耗的电功率是9W;若把此二电阻换成另一种连接后,仍与该电源接通,则R1消耗的电功率为16W且通过R2的电流为4A.那么电源电压和R1,R2的阻值各是多大?(电源电压保持不变)9.某个电路里的电阻值为R1,已知R1的额定功率为P1,为了使这个电路允许通过的电流扩为原来正常值的20倍,而不至于烧坏电阻R1.（1）应该如何改进这个电路?(答案可用分式,画出电路图,并加以说明)（2）改进后的电路里的总电阻的额定功率p是原来P1的多少倍?10．把一个标有“10 V 3 W”小灯泡和定值电阻R串联后接在电压为12 V的电源上(如图所示)，小灯泡恰能正常工作．通过计算回答：（1）通过小灯泡的电流是多少？（2）串联在电路中的定值电阻的阻值多大？（3）该电路工作10 s，定值电阻产生的热量是多少？11.小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构(如图甲)、使用方法及注意事项，并观察了豆浆机铭牌(如图丙)，电路原理图可等效成图乙．下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态．请你帮小明解决下列问题：工作时间(min) 0～1 1～5 5～6 6～10工作状态粉碎打浆加热粉碎打浆加热(1)豆浆机正常工作电热丝电阻是多少？(2)豆浆机正常工作做一次豆浆，电流做功多少焦？(3)小明想了解家里电路的实际电压，于是将家里的其它用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2 000 r/kW·h”字样的电能表转盘在3 min内转了50转，则他家电路的实际电压是多少？(不考虑温度对电阻的影响)12.在如图所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”．开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求：(1)灯泡L1的额定功率．(2)在10 s内，灯泡L2正常发光时消耗的电能．(3)灯泡L2的电阻．(4)当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．13.磁场的强弱可用磁感应强度B 表示，单位为特斯拉(T)．小华设计了磁感应强度测量仪，图为其原理图．该仪器显示计由电流表改装，电源电压6 V ，定值电阻R 0为40 Ω，磁敏电阻R B 在常温下的阻值随外加磁感应强度变化的对应关系如下表所示．求：（1）当待测磁感应强度为0 T 时，磁敏电阻R B 是多少？（2）用该测量仪测得某处的磁感应强度是0.08 T ，电路中的电流是多少？磁敏电阻R B 两端的电压是多少？（3）若把该测量仪放在某处，闭合开关，电路消耗的总功率为0.12 W ，则该处磁感应强度是多少？14.小翔随爸爸在商店选中一款速热式电热水器，它的工作电路图和铭牌如图所示（图中R 是加热电阻，其电阻不随温度而变化），则：：(1)电热水器正常工作时，电路中电流是多大？(结果保留一位小数)磁感应强度B/T 0 0.04 0.08 0.12 0.16 0.20 磁敏电阻/Ω160180200230260290快热式电热水器 型 号：DSI －XH －B 额定电压：220 V 额定频率：50 Hz 额定功率：4 000 W 防水等级：IPX4 警告用户1．必须由指定安装人员安装2．主导线路必须≥3×30 mm 2，并同时配相应电路的电度表 3．必须有可靠接地线(2)电热水器正常工作15 min，加热电阻R消耗的电能是多少kW·h?(3)根据题中电路图，再给你一个加热电阻R0和两个开关S1、S2，请你对该电热水器进行电路改装．设计要求：不同季节电热水器的额定功率不同，夏天额定功率是2 000 W，春、秋两季额定功率是4 000 W，冬季额定功率是6 000 W，请画出改装后的电路图，并计算R0.(4)从安全用电考虑，如果该电热水器直接安装到家庭电路中，可能会造成什么后果及影响？(写出一种)15.如图甲所示，电源电压恒定，R0为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示．求：(1)滑动变阻器R的最大阻值；(2)R0的阻值及电源电压；(3)当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率．16.如图所示是某规格的小灯泡L和定值电阻R的U－I图象．(1)图中表示小灯泡U－I图象的是________(填序号)；(2)若它们串联、并联时总电阻的值分别为R串和R并，请在对应的图上坐标区域内画出它们的U－I图象(R串、R并的U－I图象分别用③和④表示)；(3)当它们分别以串联和并联两种方式接在同一稳压电源(已知电源电压不高于10 V)两端时，从电源流出的电流变化了0.45 A，求该稳压电源的电压及并联电路消耗的总功率．17.目前市场上卖的一种电动自动车,是用一个电瓶(即蓄电池)来驱动的,已知一电动自动车的规格如下：Array (1)当某人满载匀速行驶1小时,克服摩擦做的功是多少?(已知他所受的阻力是车自重的O.04倍)(2)1小时内此车所消耗的电能是多少?(3)此电动车的效率是多少?(4)如果用汽油机驱动它,效率为40％,需要多少汽油?(已知汽油的热值是q=4.6×107J/kg)(5)说说电动自行车的优点：18.有一个功率为100千瓦的电力用户，所需电压为400伏．如果不用变压器而直接供电，输电线路电阻损耗的功率为62.5千瓦．要使损失减为100瓦，输电电压应提高到多少伏？19.定值电阻R1和R2并联接在电压不变的电源两端,R1消耗的功率为P1,干路电流为0.9A.若将电阻R1和R2串联接在同一电源的两端,R1小号的电功率P2=P1/9,则此时通过电阻R2的电流为多少?20.在家庭电路中,用甲乙两根电热丝先后给完全相同的三壶水加热至沸腾.单独接甲需用时间t1,甲乙串联需用时间t2,则甲乙并联需用时间是多少?（用t1t2表示）答案1.解:(1)电压表测的是R两端的电压,R与R2串联,所以R2两端的电压为:U2=U源-U=12V-8V=4V R2=U2/I=4V/0.2A=20Ω(2)当滑动变阻器的阻值为0时,电流表示数最大,所以.I最=U源/R2 =12V/20Ω=0.6A(3)当滑动变阻器的阻值为0时,R2分得的电压最大,即等于电源电压,这时功率也最大:P=(U源)*(I最 )=12V*0.6A =7.2W2.解(1)由于电路中的总电阻变小,电路中的电流必然增大,所以可先淘汰0.38A(因为它小于0.4A)(2) 因为串联电路中电压的分配与电阻成正比,因而当滑动变阻器的阻值由10Ω降为8Ω时,它两端的电压必然会减小,我们分别用 0.48A，0.50A，0.52A与8Ω相乘可得滑动变阻器分得的电压分别为 3.84V, 4V, 4.16V,而其中只有3.84V小于4V,所以只有0.48A是正确的3.解:2个电阻并联后的总电阻为:R/2(由1/R总=1/R+1/R得出)，由于串联电路有中电压的分配与电阻成正比,所以并联部分分得的电压是第三只串联电阻所分电压的1/2;故当串联的电阻两端电压达到额定电压时，电路消耗的功率为最大(并联的两只电阻两端电压不能达到它的额定电压,因为这时串联的那只电阻就承受不了了),此时串联连接的第3个电阻消耗的功率正好等于它的额定功率为10W，并联连接的电阻每只消耗的功率为2.5W(因为并联部分分得的电压为第三只的1/2)。
初中物理中考《电学》计算题专题训练 (5)(含答案解析)
4．在如图所示电路中，电源电压为 24V ，灯泡的电阻为 30 ，滑动变阻器最大阻值为 100 ，电压表的量程为 0—15V ，电流表量程为 0—0.6A ，闭合开关后，求： （1）为保障各元件安全，滑动变阻器连入电路的阻值变化范围， （2）一分钟内，电路里消耗的最大电能是多少焦耳？
中考《电学》计算题专题训练 (5)
1．特高压技术可以减小输电过程中电能的损失。某发电站输送的电功率为 1.1×105 kW ， 输电电压为 1100 kV，经变压器降至 220V 供家庭用户使用。小明家中有一个标有 “220 V 2200 w"的即热式水龙头，其电阻为 R0，他发现冬天使用时水温较低，春秋两季水温 较高，于是他增加两个相同的发热电阻 R 和两个指示灯（指示灯电阻不计）改装了电路， 如图所示.开关 S1，可以同时与 a .b 相连或只与 c 相连.使其有高温和低温两档。求：
9．如图所示电路，电源电压保持 6V 不变，R1、R2 为定值电阻，R2 的阻值为 5Ω，R 是最大 阻值为 40Ω 的滑动变阻器，电压表 V 所选量程为 0-3V，电流表 A1 所选量程为 0-3A，A2 所 选量程为 0-0.6A．当闭合开关 S，断开开关 S1、S2，滑动变阻器滑片移到中点时，电流表 A2 的示数为 0.2A．
（1）当电烙铁正常工作时，通过电烙铁的电流和电烙铁的电阻。 （2）该电路两端的电源电压。 （3）该电路中电烙铁的最小实际功率。 7．在如图所示电路中，电源电压 4.5 伏保持不变，变阻器上标有“20Ω，2A”字样．闭合开 关 S 后，电流表和电压表指针的位置分别如图所示．
(2021年整理)初中物理电学计算题经典练习(含答案)
初中物理电学计算题经典练习(含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理电学计算题经典练习(含答案)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理电学计算题经典练习(含答案)的全部内容。
物理电学计算经典练习解题要求：1。
写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示，已知R1=2Ω， R2=4Ω,U=12V；求:1）通过电阻R1的电流I1；2）电阻R2两端的电压U2.(2A,8V）2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1=？（6V30Ω)3。
如图3所示，电源电压为8V,R1=4R2，电流表A的示数为0。
2A；求:电阻R1， R2各为多少欧？(200Ω50Ω)4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A.当电路中开关S 断开时,R1两端电压为5V，R2的电功率为10W。
求：电源电压U及电阻R1和R2的阻值。
(15V 5Ω 10Ω）5。
把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少?3）5min内电流通过R2做功多少？（0。
25A 0。
75A)6. 如图5所示，电源电压恒为3V,知R1=12Ω， R2=6Ω.求:1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7。
如图6所示,电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A, 求R2的电阻值.（6V 30Ω）8．如图7所示，定值电阻R1和R2串联,电源电压为7V，电流表的示数为0.5A， R2的电功率为2.5W.求:电阻R2两端电压和电阻R1的电功率.（5V 1W)9．如图8所示，电源电压为8V，且保持不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理电学计算经典练习 1． 如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求： 1） 通过电阻R1的电流I1; 2） 电阻R2两端的电压U2。 （2A,8V） 2． 如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求： 1) 电压表的示数； 2) 电阻R1=？(6V30Ω) 3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A； 求：电阻R1， R2各为多少欧？(200Ω50Ω) 4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W. 求：电源电压U及电阻R1和R2的阻值。(15V 5Ω 10Ω) 5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时； 求：1）通过电阻R2的电流为多少？ 2）R2两端的电压为多少？ 3）5min内电流通过R2做功多少？ (0.25A 0.75A) 6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。求： 1） 当开关S断开时电流表A的读数 2） 当开关S闭合时电流表A的读数 7. 如图6所示，电源电压U不变，R1=6Ω. 1) 当开关S断开时电流表A的示数为1A,求R1 两端的电压； 2)当开关S闭合时电流表A的示数为1.2A, 求R2的电阻值。 (6V 30Ω) 8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。 求:电阻R2两端电压和电阻R1的电功率。(5V 1W) 9．如图8所示，电源电压为8V，且保持不变。R1=4R2。当开关S断开时，电流表的示数为2A。 求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω) 2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W) 10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。求：电阻R2的阻值和电源的总电压。 (4Ω 2V)
11．如图10所示，灯上标有“10V2W”的字样。当开关S闭合时，灯L恰能正常发光，电压表的示数为2V。当开关S断开时，灯L的实际功率仅为额定功率的1/4。求：电阻R2的阻值。(60Ω) 12．如图11所示，当灯正常发光时，求：1）通过灯泡的电流是多少？2）电流表的示数是多少？(2.5A 3A) 13. 如图12所示，A是标有“24V 60W”的用电器，E是串联后电压为32V的电源，S为开关，B是滑动变阻器。若确保用电器A正常工作，请把图中电路连起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。(3.2Ω 20W)
14．如图13所示，电流表示数为0.8A，标有“6V 3W”的灯L恰正常发光，求:1)电阻R的阻值和通过R的电流；2）电流通过灯L和电阻R做功之比。 (20Ω 0.3A 5：3) 15．如图14所示 电源电压是36V并保持不变，灯L1的电阻为30Ω。当S1S2闭合时，电流表示数为1.8A，求：1）通过灯L1的电流是多少安；2) 灯L2的实际功率(1.2A 21.6W) 16．如图15所示， R1=500Ω， R2=250Ω，并联接在电源上，电流表示数为0.2A。 求：R1 、R2 的电功率分别是多少？(20W 40W) 17.如图16所示，已知：R1=6Ω，S闭合时R2中的电流为3A,它此时消耗的功率是36W。求：电源电压U和电阻R1
的功率各为多大？(12V 24W)
18. 如图17所示，R1为定值电阻，R2为滑动变阻器，电源电压U不变。当滑动变阻器的滑片P滑到a端和b端时，R1消耗的功率之比为9：1；且滑片P滑到a端时，电流表示数为6A, 滑片P滑到b端时,电压表的示数为8V。求：电阻R1和R2阻值各为多少？电源电压多大？(2Ω 4Ω 12V) 19. 如图18所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R0的大小。(20V 10Ω) 20. 如图19所示，电源电压不变，滑动变阻器的滑片P放在c处，已知ac的电阻值为滑动变阻器的总电阻的1/3，此时电压表的示数为6V，电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b端时，电压表的示数为9V。求;在这两种情况下，灯泡L的功率各为多大？（灯L的电阻不变） 21. 如图20所示，灯L的电阻和电源电压U不变，滑片P从滑动变阻器的中点移到b端时，电压表前后示数之比是1.6：1。求： 1）p在滑动变阻器的中点和p在b端时电灯L消耗的电功率之比； 2）若滑动变阻器的最大阻值Rab=60Ω, 电灯L的电阻是多少？ (2.56:1 20Ω) 22.如果将两个定值电阻R1和R2以某种形式连接起来，两端与电源接通，则电阻R1消耗的电功率为9W；如果将这两个电阻换另外一种形式连接起来后，两端仍与该电源接通，则电阻R1消耗的电功率为16W，且通过电阻R2的电流为4A。求： 1）电源电压； 2）电阻R1和R2的阻值为多大？（12V 4Ω 3Ω） 23. 如图21所示，R0为定值电阻，当滑动变阻器的滑片P滑到M点时，电压表示数为9V；当滑片P滑到N点时，变阻器连入电路的阻值为滑片P滑到M点时变阻器连入电路的阻值的5倍，此时电压表示数为4.5V。已知R0=3Ω。求：1）电源电压；2）滑片P滑到N点时变阻器的电功率。(12V 11.25W) 24. 如图22所示， 电源电压不变，电灯L的电阻不变。开关S闭合时，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：4。求：1）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少？2).滑片P在c和b时，电灯L的电功率之比等于多少？(1:2 9:4) 25．一个电热器接在电压为220V的电源上，电热器的电功率为25W;在使用时，发现它产生热太快，需要将它功率变为16W。如果电源电压不变，且电热器的电阻不随温度变化，求：1）应给电热器串联一个阻值多大的电阻R?2)改装后电阻R消耗的电功率有多大？(484Ω 4W) 26．如图23所示，R0=5Ω。当滑动变阻器R的滑片P由某一位置滑到另一个位置时，电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为25：1。求：1）电源电压为多大？2）当滑动变阻器R的滑片在这两个位置时，分别使用的阻值为多大？(9V 4Ω 40Ω) 27．如图24所示，灯丝电阻为RL且保持不变。已知：R1=2RL，电源电压U=10V并且不变。先闭合开关S,并调节滑动变阻器的滑片P，使它位于变阻器电阻R2的A处，这时它的功率为2W;后断开开关S，并调节滑片P使它位于R2的B处，这时R2的功率为0.25W。电压表先后的示数之比为2：1。求：1）先后通过R2的电流IA与IB之比；2）开关S断开，滑片位于R2的B处时，R2接入电路的电阻值为多大？(2:1 4Ω) 28. 如图25所示，电路两端的电压U=6V且保持不变。L是标有“６Ｖ３Ｗ”的灯泡，它的电阻不随温度变化。滑动变阻器的滑片位于某一位置时，电压表的示数为Ｕ1，滑动变阻器消耗的电功率为Ｐ1；移动滑片到另一位置时，电压表的示数为Ｕ2，滑动变阻器消耗的功率为Ｐ2。要使Ｕ2＝２Ｕ1，Ｐ2＝Ｐ1滑动变阻器的总电阻至少是多少欧？(24Ω) 29．如图26所示，电源电压保持不变，S1和S2是两个可以同时断开或同时闭合的联动开关。已知：R1=12Ω，当两个开关同时处于某一工作状态（断开或闭合）时，R3的功率Ｐ3为2.25W; 当两个开关同时处于另一工作状态时，电流表的示数为2A,此时的功率Ｐ2为12W。求：电源电压和R2、 R3的阻值各为多少？(12V 12Ω 36Ω或4Ω)
30．如图27所示，电源电压保持不变，灯L的电阻RL>R2,电阻R1=10Ω。当开关S闭合，滑动变阻器的滑片P在a端时，灯L正常发光，电流表的示数为1.8A,若此将开关S断开，电流表的示数改变了0.6A；如果开关S仍是断开的，滑片P移动到b端时，变阻器消耗的功率为1W。求：这时灯L的实际功率。(0.2W) 31．如图28所示的电路中，电源电压为12V，并保持不变，灯丝电阻不变。灯L1与L2的电阻之比为R1:R2=1:3。将S掷向1时，R3的功率为1W，电压表的示数为U1；将S掷向2时，R4的功率为4W，灯L1正常发光，电压表的示数为U2,且U2=2U1。 求：（1）灯L1的额定功率（2）灯L1的电阻值 32如图29所示，灯L1的电阻R1是灯L2电阻R2的1/2。电源电压为10V并保持不变。S1、S2为开关。当闭合S1，断开S2时，灯L1正常发光，电阻R3消耗的功率为2W，电压表的示数为U1；当闭合S2，断开S1时，电阻R4消耗的
功率为1/4W，电压表的示数为121U。求：（1）灯L1的额定功率。（2）电阻R4的阻值。
33．如图30所示，电源电压恒定，R的最大阻值为20欧，P为滑片。当P移至a端，S闭合时，灯L1正常发光，电流表示数为1.5安；当P移至b端，S断开时，电压表的示数为4.8伏。（RL∠R） 求（1）灯L的电阻； （2）电源电压； （3）P移至b端，S断开时，灯L的实际功率。 34．如图31所示，电源电压为220V，R1、R2、R3为定值电阻，但是它们的具体数值都没有标注，知道它们电阻的可能值是44Ω、88Ω、176Ω或220Ω。闭和开关S，在断开S1、S2与闭和S1、S2两种状态下，电流表的示数之比为1:10。电路消耗的电功率有四种可能的情况，其中消耗电功率的最大值为1100W。求： （1）R2的电阻值。 （2）在开关S闭和，S1、S2断开的状态下，电压表示数可能的值各是多少？ 35．小明家有一电热水壶，铭牌如图32所示，现他在壶中装上3L20℃的水[C水=4.2×103J/（Kg•℃）]。求： （1）壶中所装水的质量？ （2）在额定电压下烧开这些水需要多少分钟？ （3）若在用电高峰期，电热水壶的实际电压为额定电压的90%，则此时该热水壶的实际电功率为多少？
额定电压 220V 额定电功率 840W 频率 50HZ
容量 4L
瓶重 2Kg
图28 V L1 L
2 R
4
S
2
R3
S
1
图29
图30 A V R1 R3 R2 S1 S S2 图31 图32
