远程气动阀操作规程(3篇)

第1篇一、概述远程气动阀是一种通过气动控制实现自动开关的阀门,广泛应用于工业自动化领域。
为确保远程气动阀的正常运行和操作安全,特制定本操作规程。
二、操作前准备1. 熟悉远程气动阀的结构、性能、工作原理及操作方法。
2. 确认远程气动阀及其相关设备处于良好状态。
3. 检查气源压力是否符合要求,确保气压稳定。
4. 熟悉控制系统的操作步骤,确保操作准确。
5. 准备好操作所需的工具和材料。
三、操作步骤1. 启动气源(1)打开气源总阀门,确保气压稳定。
(2)观察压力表,确认气源压力符合要求。
2. 开启远程气动阀(1)根据实际需求,选择合适的控制方式(手动或自动)。
(2)手动操作:将控制开关置于“开”位,观察远程气动阀是否开启。
(3)自动操作:根据控制系统设定,远程气动阀自动开启。
3. 关闭远程气动阀(1)手动操作:将控制开关置于“关”位,观察远程气动阀是否关闭。
(2)自动操作:根据控制系统设定,远程气动阀自动关闭。
4. 检查远程气动阀状态(1)观察远程气动阀的开启和关闭情况,确保阀门动作灵活。
(2)检查阀体密封性能,确保无泄漏。
(3)观察控制系统显示,确认阀门状态与实际相符。
5. 故障处理(1)如远程气动阀无法正常开启或关闭,首先检查气源压力是否稳定。
(2)检查控制线路是否畅通,排除线路故障。
(3)检查阀门本身是否存在问题,如损坏、磨损等。
(4)如以上步骤无法解决问题,请及时联系专业人员进行维修。
四、注意事项1. 操作远程气动阀时,应确保气源压力稳定,避免气压波动影响阀门动作。
2. 操作过程中,严禁将手或工具伸入阀体内,以免发生危险。
3. 阀门开启和关闭时,应缓慢操作,避免过快导致设备损坏。
4. 操作完毕后,关闭气源总阀门,确保安全。
5. 定期对远程气动阀及其相关设备进行维护保养,确保设备正常运行。
五、操作记录1. 操作人员应详细记录操作过程,包括操作时间、控制方式、阀门状态等。
2. 如发现异常情况,应立即记录并报告相关部门。
气动调节阀操作规程

气动调节阀操作规程气动调节阀是一种在工业控制中广泛应用的阀门,通过改变气缸的气压来驱动阀门的开关,实现管路介质流量的调节。
为了确保气动调节阀的正常运行和延长其使用寿命,需要遵守以下操作规程:一、操作前准备工作1.检查阀门接口及螺栓的连接情况,确保密封良好。
2.检查阀门的外观,如有畸形、划痕或变形等情况需及时修理或更换。
3.检查管路介质的性质和流量,确保阀门的调节能力符合要求。
4.检查阀门的气压源,确保气压源的压力稳定。
二、操作步骤1. 手动操作(调试及维护情况下)(1)用手轻轻拉动操作杆,检查阀门的开闭情况,如操作杆硬拉,说明阀门存在异常,需要进一步排查。
(2)调节气缸气源压力:松开中心接头盖子,调节气源压力,使其符合阀门的使用要求。
(3)调节阀门开度:用手轻轻旋转阀门顶部的手轮,调节阀门的开度,直到达到所需的流量。
(4)降压调整阀使用:对于高压气源压力较大的场合,需安装降压调整阀,通过调整降压阀的压力来控制阀门的开闭。
2. 自动操作(1)开启气源:打开气源阀门,使气缸内的气压达到要求,同时供气方向与排气方向均需要打开。
(2)调节阀门开度:通过电气信号或控制器,调节气缸的气源压力来改变阀门的启闭程度,调节阀门的开度,直到达到所需的流量。
(3)关闭气源:在使用结束后,及时关闭气源,并保持气源管路的干净、畅通。
三、操作注意事项1. 检查气源管路和气缸维护情况,保持干净、无杂质。
2. 避免阀门在关闭时产生冲击载荷,可以采用缓冲装置。
3. 避免阀门受强震动、强冲击等影响。
4. 避免阀门在高温、低温、高压、低压等特殊条件下使用,要根据场合选择适当的材质和结构。
5. 禁止在操作阀门时撞击、拉动等异常操作方式。
6. 定期检查、维护和清洁阀门,保证阀门的正常使用寿命。
通过遵守以上操作规程,可以保证气动调节阀的正常运行和使用寿命,同时也可降低维修和更换阀门的成本,提高工作效率和安全性。

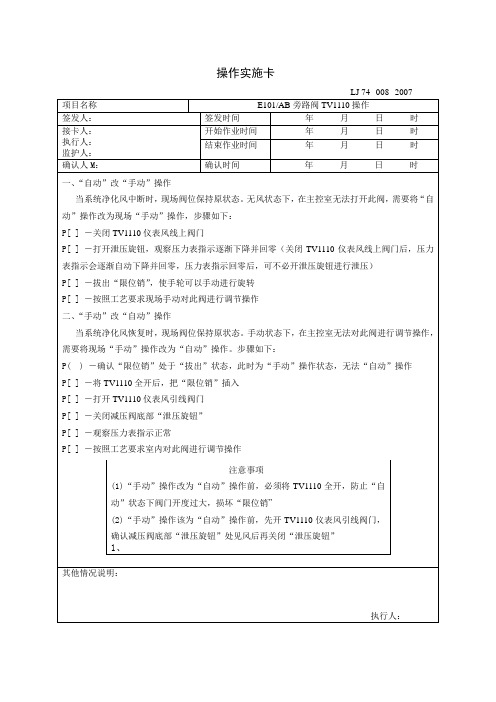

特阀操作卡

P( )-确认与手柄啮合的“滑块”处于最上端
P[ ]-按顺时针方向旋转“手柄”,确认“滑块”逐渐下移
P[ ]-当“滑块”与阀位指针挡块相接触时,便可关小或关闭此阀
其他情况说明:
执行人:
操作实施卡
LJ 74--008--2007
项目名称
脱硫化氢塔底重沸炉F201燃料气切断阀UV1204操作
签发人:
签发时间
年月日时
接卡人:
执行人:
监护人:
开始作业时间
Hale Waihona Puke 年月日时结束作业时间年月日时
确认人M:
确认时间
年月日时
I()-确认SIS操作站UV1204处于“开”位置
I()-确认辅操台UV1204开关指示灯显示绿色
I[ ]-将辅操台UV1201开关扳至“关”位置
P( )-确认现场UV1201全关
I( )-确认辅操台UV1201开关指示灯显示红色
二、辅操台手动打开
I[ ]-将辅操台UV1201开关扳至“开”位置
P( )-确认现场UV1201全开
I( )-确认辅操台UV1201开关指示灯显示绿色
三、就地手动操作
P( )-确认现场UV1201开关位置
签发人:
签发时间
年月日时
接卡人:
执行人:
监护人:
开始作业时间
年月日时
结束作业时间
年月日时
确认人M:
确认时间
年月日时
I()-确认联合烟道蝶阀HV1650处于“关”位置
调节阀的操作规程

调节阀的操作规程调节阀接受来自中控或现场发出的控制信号,是控制作用的执行者。
调节阀按其能源形式分为气动、液动及电动3大类。
平台上大都采用气动调节阀来控制不同的工艺参数。
这些工艺参数包括压力、温度、液位及流量。
所用的调节阀虽然其尺寸、流量特性及开启方式等有所不同,但多数采用的是FISHER公司生产的不同型号的产品,均为直通单座阀,阀芯顶部导向。
1、工作原理气动调节阀由执行机构及调节阀两部分组成,同时配备一定的辅助装置,如阀门定位器及手轮机构。
气动调节阀工作时,其执行机构接受控制器传送来的控制信号,并根据信号的大小产生相应的推力,推动调节阀动作,从而使被调参数维持在要求的范围内。
(1)、执行机构的工作原理平台所采用的气动调节阀的执行机构大都属于气动薄膜阀式。
当输入信号增加时,其推力使膜片变形,变形的膜片带动推杆移动,当膜片的推力与弹簧的弹离反作用力相等时,推杆停止移动。
此推杆的位移便是执行机构的直线输出,它与输入信号的大小成正比。
(2)、调节阀的工作原理调节阀接受执行机构的推杆输出位移,通过阀杆带动阀芯在阀体内移动,从而改变阀芯与阀座之间的流通面积,达到改变阀对液体的局部阻力,使被调介质的流量相应改变,从而达到调节工艺参数的目的。
(3)、阀门定位器工作原理阀门定位器是启动调节阀的重要附件,用于改善其调节特性。
它具有可调零点、可调量程和进行量程迁移的特性。
阀门定位器安装于控制器与启动调节阀之间,工作时,它接受控制器的控制信号。
经信号转换、比较、放大后,输出与控制信号成比例的确气压信号至气动调节阀的执行机构。
2、检查与维护保养(1)、阀体与执行机构的检查A、检查气源、信号管线、膜片等处有无空气泄漏。
B、检查各密封处有无空气泄漏。
C、检查阀杆及衬套有无裂纹及伤痕。
D、检查阀杆动作是否及时、平稳、有无噪音。
E、检查法兰、垫片的紧固程度,至少每年应对所有法兰和垫片紧固1次。
F、检查润滑情况,必要时加润滑油。
G、检查填料盖的松紧度,不要太紧或太松,标准为以徒手紧固程度稍紧一点为宜。
调节阀使用说明书

7 参数表 定位器参数表:
显示
功能
数值范围
1 模拟信号值 设定值类型
0…10V 0…20mA 4…20mA
2 初始化
气 动 头 和 定 位 器 的 没有初始化
初始化
初始化完成
返回到工厂设定 3 默认状态
没有默认 默认
11 实际 X 值 X 的显示方向和实际 上升
的变化方向 值的输出
下降
epos 1435 使用说明书
- 调节外部的节流阀使运行速度 > 1 秒 - 通过内部 OPEN/CLOSE 节流阀,调节运行时间(如果必须的话)。
epos 1435 使用说明书
4
11
24:SETP DIRECTION=setup in reverse
4.2 工厂安装(定位器已安装在阀上)
“A:AUTO”(自动模式)
在面板上显示,表示已初始化
2 电线连接 (1) 连接传感器(如果还没有连接的话) (2) 将 0/4-20mA 或 0-10V 的模拟信号连接到正确的终端接线柱上.
epos 1435 使用说明书
2
11
(3) 接通 24V 直流电的电源.
图: 接线柱配置 ∗关上定位器上面的外壳并用螺丝旋紧。密封及电缆不允许被破坏。
3 定位器的显示元件Biblioteka epos 1435 使用说明书
3
11
a. 按下“←”键,直到“C:CONFIG”出现。
b. 按住“→”键保持 3 秒钟,直到面板的上面显示 出现,设定值可以通过“+”和“-”键来进行选择(0-20mA, 4-20mA 或 0-10V)。 在选择输入的设定值后,
c. 按下“→”键,你将看到
出现在面板的上面显示处。按下
rotork电动阀门操作规程

rotork电动阀门操作规程
美国rotork电动阀门操作规程
一、就地控制的电动操作
1. 开机前检查
确认手动/自动选择手柄的确脱离手动定位,已经复位于初始位置!
确认电源电压与执行器铭牌上的标称相符,即可开启电源
确认电动执行器处于电源连通状态,液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮,显示屏上可以看到阀门开启的百分数或行程末端的符号!
确认红色选择器被锁定在LOCAL(现场控制)位置!
最后确认该电动执行机构,正确进入待机状态!
2. 开启阀门
旋启红色选择器于OPEN
显示器上红色指示灯闪烁
液晶显示屏上显示●
电动执行器驱动阀门处于全开位置
3. 关闭阀门
旋启红色选择器于CLOSE
显示器上绿色指示灯闪烁
液晶显示屏上显示●%-CLOSE
4. 停止启闭阀门
顺时针选择红色选择器
显示器上黄色指示灯亮
液晶显示屏上显示××%中间位置或某个位置
电动执行器驱动阀门可停在中间任意位置
二、就地控制的手动操作
确认执行器电源已断开,电机已停止转动
压下手动/自动手柄,使其处于手动定位
旋转手轮挂上离合器
松开手柄,手动/自动手柄将回到初始位置
手轮轴上的离合器将保持啮合状态
操作者顺时针旋转手轮,可关闭阀门
阀门顶端阀位指示器箭头,与管道气体走向垂直,阀门全关
操作者逆时针旋转手轮,可开启阀门
阀门顶端阀位指示器箭头,与管道气体走向平行,阀门全开
执行器实施电动操作时,手轮将自动脱离手动操作状态。
三、注意事项
远程控制功能的实施全部纳入陕京输气管道SCADA系统统一控制,不属于本规程实施范围。
气动阀手动操作规程(3篇)
第1篇一、概述气动阀是一种利用压缩空气作为动力源的阀门,广泛应用于工业自动化领域。
为保障操作人员的人身安全及设备正常运行,特制定本操作规程。
二、操作前准备1. 操作人员应熟悉气动阀的结构、原理及性能,了解本规程内容。
2. 操作前,检查气动阀及其附件是否完好,各部件连接是否牢固。
3. 检查压缩空气源是否正常,确保气压稳定。
4. 确认现场无火灾、爆炸等安全隐患。
三、操作步骤1. 关闭气动阀的进出口阀门,防止介质泄漏。
2. 打开气动阀的排气阀,排出管道内残留的压缩空气。
3. 将手动操作杆插入气动阀的手动操作孔,确保操作杆与阀体连接牢固。
4. 根据气动阀的开启或关闭要求,手动旋转操作杆,使阀芯与阀座分离或贴合。
5. 检查阀芯与阀座的贴合情况,确保无泄漏。
6. 操作完毕后,将操作杆从气动阀的手动操作孔中抽出。
7. 关闭排气阀,防止压缩空气泄漏。
8. 打开气动阀的进出口阀门,恢复介质流动。
四、注意事项1. 操作过程中,严禁将手或身体其他部位伸入气动阀内部,以免造成伤害。
2. 操作时,应保持均匀用力,避免用力过猛导致阀芯损坏。
3. 操作过程中,如发现异常情况,应立即停止操作,查明原因并采取相应措施。
4. 操作完毕后,应将气动阀复位,确保阀芯与阀座贴合。
5. 操作人员应定期对气动阀进行检查、维护,确保设备正常运行。
五、紧急情况处理1. 如发现气动阀泄漏,应立即关闭进出口阀门,停止介质流动。
2. 如发现操作杆或阀芯损坏,应立即停止操作,联系维修人员进行更换。
3. 如发生火灾、爆炸等紧急情况,应立即撤离现场,并采取相应措施进行应急处置。
六、培训与考核1. 操作人员应参加气动阀操作培训,掌握操作技能。
2. 培训结束后,组织考核,确保操作人员熟练掌握操作规程。
3. 定期对操作人员进行考核,确保其操作技能符合要求。
本规程自发布之日起实施,如遇国家相关法律法规、标准更新,按新规定执行。
