两侧没有实体连接
图10-6
(a）光电隔离；
19
2. 对于交流信号的传输,一般使用变压器隔离干 扰信号的办法。隔离变压器也是常用的隔离部件， 用来阻断交流信号中的直流干扰和抑制低频干扰 信号的强度,如图10-6(b)所示的变压器耦合隔离电 路。隔离变压器把各种模拟负载和数字信号源隔 离开来，也就是把模拟地和数字地断开。传输信 号通过变压器获得通路，而共模干扰由于不形成 回路而被抑制。
20
图10-6 (b）变压器隔离
21
图10-7所示为一种带多层屏蔽的隔离变压 器。当含有直流或低频干扰的交流信号从一次 侧端输入时，根据变压器原理，二次侧输出的 信号滤掉了直流干扰，且低频干扰信号幅值也 被大大衰减，从而达到了抑制干扰的目的。
22
图10-7 多层隔离变压器
23
另外，在变压器的一次侧和二次侧线圈外设有 静电隔离层S1和S2，其目的是防止一次和二次绕组 之间的相互耦合干扰。
29
图10-10(a)所示为触点抖动抑制电路，对抑制各类触 点或开关在闭合或断开瞬间因触点抖动所引起的干扰是十 分有效的。图10-10(b)所示电路是交流信号抑制电路，主 要用于抑制电感性负载在切断电源瞬间所产生的反电势。 这种阻容吸收电路可以将电感线圈的磁场释放出来的能量 转化为电容器电场的能量储存起来，以降低能量的消散速 度。图10-10(c)所示电路是输入信号的阻容滤波电路，类 似的这种线路既可作为直流电源的输入滤波器，也可作为 模拟电路输入信号的阻容滤波器。
电器、微波设备、电机、无绳电话和高压电线等。 2.传播途径 传播途径是指干扰信号的传播路径。 3.接收载体 接收载体是指受影响的设备的某个环节，该环节吸
收了干扰信号，并转化为对系统造成影响的电器参数。
两侧没有实体连接
图10-6
(a）光电隔离；
19
2. 对于交流信号的传输,一般使用变压器隔离干 扰信号的办法。隔离变压器也是常用的隔离部件， 用来阻断交流信号中的直流干扰和抑制低频干扰 信号的强度,如图10-6(b)所示的变压器耦合隔离电 路。隔离变压器把各种模拟负载和数字信号源隔 离开来，也就是把模拟地和数字地断开。传输信 号通过变压器获得通路，而共模干扰由于不形成 回路而被抑制。
20
图10-6 (b）变压器隔离
21
图10-7所示为一种带多层屏蔽的隔离变压 器。当含有直流或低频干扰的交流信号从一次 侧端输入时，根据变压器原理，二次侧输出的 信号滤掉了直流干扰，且低频干扰信号幅值也 被大大衰减，从而达到了抑制干扰的目的。
22
图10-7 多层隔离变压器
23
另外，在变压器的一次侧和二次侧线圈外设有 静电隔离层S1和S2，其目的是防止一次和二次绕组 之间的相互耦合干扰。
29
图10-10(a)所示为触点抖动抑制电路，对抑制各类触 点或开关在闭合或断开瞬间因触点抖动所引起的干扰是十 分有效的。图10-10(b)所示电路是交流信号抑制电路，主 要用于抑制电感性负载在切断电源瞬间所产生的反电势。 这种阻容吸收电路可以将电感线圈的磁场释放出来的能量 转化为电容器电场的能量储存起来，以降低能量的消散速 度。图10-10(c)所示电路是输入信号的阻容滤波电路，类 似的这种线路既可作为直流电源的输入滤波器，也可作为 模拟电路输入信号的阻容滤波器。
电器、微波设备、电机、无绳电话和高压电线等。 2.传播途径 传播途径是指干扰信号的传播路径。 3.接收载体 接收载体是指受影响的设备的某个环节，该环节吸
收了干扰信号，并转化为对系统造成影响的电器参数。
电磁干扰与防制措施ppt课件
接地技术
安全接地
将设备的外壳接地，防止设备漏 电时对人员造成伤害。
信号接地
为信号电路提供一个稳定的参考 电位，保证信号传输的质量。
防雷接地
将雷电引入地下，防止雷电对设 备和人员造成危害。
04
电磁干扰的案例分析
案例一：家庭电器电磁干扰
总结词
日常生活中的电磁干扰
详细描述
随着家用电器的普及，电磁干扰问题逐渐凸显。例如，电视、冰箱、空调等电器在工作时会产生电磁 波，可能影响周围电子设备的正常运行。
电磁干扰与防制措施ppt课件
汇报人： 2024-01-02
目录
ቤተ መጻሕፍቲ ባይዱ
• 电磁干扰概述 • 电磁干扰的传播途径 • 电磁干扰的防制措施 • 电磁干扰的案例分析 • 未来电磁干扰的趋势与展望
01
电磁干扰概述
电磁干扰的定义
01
02
03
电磁干扰
是指由于电磁场、电磁波 的干扰，造成设备性能降 低、数据传输错误、设备 损坏等问题。
电磁干扰源
主要包括雷电、高压输电 线路、大功率电器设备、 无线电发射设备等。
电磁干扰传播途径
通过空间电磁场传播，也 可以通过导线和电缆等传 输线传播。
电磁干扰的来源
自然干扰源
主要包括雷电、太阳黑子活动等自然 现象产生的电磁干扰。
传导干扰和辐射干扰
传导干扰主要通过导线和公共阻抗耦 合等方式传播，辐射干扰则是通过空 间电磁场传播。
感应耦合
总结词
通过磁场变化产生电场传播
详细描述
感应耦合是由于磁场变化产生的电场，它可以影响邻近的导体和电路，导致电磁干扰。感应耦合可以分为容性耦 合和感性耦合两种类型。
03
电磁干扰PPT课件
2

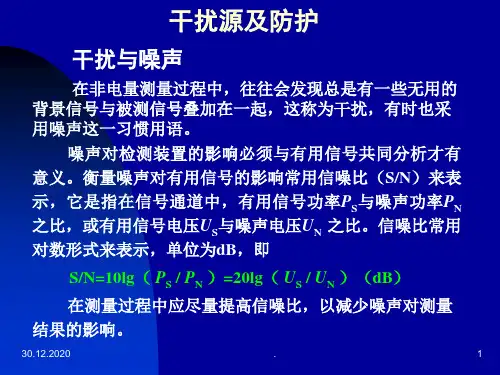

信噪比（S/N）的计算举例
在扩音机输入端测得：话筒输出的做报告者声 音的平均电压为50mV， 50Hz干扰“嗡嗡”声的电 压为0.5mV，求信噪比。
解 S/N=20lg（50/0.5） dB =40 dB
13.11.2020
3
噪声源及干扰源
一、机械干扰
机械干扰是指机械振动 或冲击使电子检测装置中的元 件发生振动，改变了系统的电 气参数，造成可逆或不可逆的 影响。对机械干扰，可选用专 Байду номын сангаас减振弹簧-橡胶垫脚或吸振 橡胶海绵垫来降低系统的谐振 频率，吸收振动的能量， 从 而减小系统的振幅。
13.11.2020
13
二、电磁干扰的来源
电磁干扰源分为两大类：自然界干扰源和人为干扰源， 后者是检测系统的主要干扰源。
1.自然界干扰源包括地球外层空间的宇宙射电噪声、 太阳耀斑辐射噪声以及大气层的天电噪声。
2.人为干扰源又可分为有意发射干扰源和无意发射干 扰源。
13.11.2020
14
自然界干扰源和人为干扰源
13.11.2020
电吹风机产 生的电磁波干扰 以两种途径到达 电视机：一是通 过共用的电源插 座，二是以空间 电磁场传输的方 式由电视机的天 线接收。应设法 切断这些干扰途
径。
17
路和场的干扰
路的干扰必须在干扰源和被干扰对象之 间有完整的电路连接，干扰沿着这个通路到 达被干扰对象。例如通过电源线、变压器引 入的干扰 ；场的干扰不需要沿着电路传输， 而是以电磁场辐射的方式进行。例如，电源 线对传感器的信号线的电场耦合干扰；又如 电焊机电缆上的强电流对信号线的磁场耦合 干扰。
13.11.2020
10
散热实例
干扰源及防护措施PPT课件
2)对设备定期通电加热驱潮，或 保持机箱内的微热状态。
3)将易受潮的电子线路安装在不
透气的机箱中，箱盖用橡胶圈密封。
浸漆可防止水分
30.12.2020
.
进入线圈内部 7
仪器设备的防潮试验
喷淋试验
30.12.2020
.
8
仪器设备的防潮试验（续）
“步入式”恒温恒湿房（参考江苏省计量测试技术研究所资料）
对机械干扰，可选用 专用减振弹簧-橡胶垫脚 或吸振橡胶海绵垫来降低 系统的谐振频率，吸收振 动的能量， 从而减小系 统的振幅。
30.12.2020
橡胶垫脚及弹簧
橡胶 海绵软垫
.
3
振动试验台
固定
频率、振幅均可调节
将被测仪器（如图中的电子天平）固定在 振动台上，逐渐增大振幅，测试在不同频率的 规定振幅下，产品指标是否变化。
某些化学物品如酸、碱、盐、各种腐蚀性 气体以及沿海地区由海风带到岸上的盐雾也会 造成与潮湿类似的漏电腐蚀现象。
30.12.2020
.
6
二、湿度及化学干扰
用绝缘漆浸
对在上述环境中工作的系统必须采 取以下措施来加以保护：
渍过的控制 变压器
1)将变压器等易漏电或击穿的元器 件用绝缘漆或环氧树脂浸渍，将整 个印制电路板用防水硅胶密封(如洗 衣机中)
30.12.2020
.
10
三、热干扰
克服热干扰的防护措施有：
1) 在设计检测电路时，尽量选用低温漂元件。例如采用金属膜 电阻、低温漂、高精度运放，对电容器容量稳定性要求高的电路 使用聚苯乙烯等温度系数小的电容器等。
2) 尽量采用低功耗、低发热元件。如电源变压器采用高效率、 低空载电流系列(例如R型、环型)等。
