39uf 电解电容规格书
39uf 电解电容规格书一、产品概述39uf电解电容是一种常见的被动元件，用于各种电子设备中作为电源滤波器、耦合、旁路、消除直流偏置等功能。
本规格书将详细介绍39uf电解电容的技术参数、特点、应用场景以及使用注意事项，并提供选型建议。
二、技术参数1.容量：39uf2.额定电压：通常为25V或50V，具体规格请参考产品型录。
3.耐温范围：通常为-40℃至+105℃，但可能因具体产品而异。
4.介质：铝电解膜5.极性：39uf电解电容具有正负极性，请确保正确安装。
6.尺寸：通常为10mm x 16mm或13mm x 20mm。
详见产品型录。
三、特点1.高容量：39uf电解电容的容量相对较大，适合对电流稳定性要求较高的设备。
2.低ESR：39uf电解电容具有低等效串联电阻（ESR）特性，能够提供较低的功耗。
3.长寿命：经过精心设计和优化的制造工艺，39uf电解电容具有较长的使用寿命。
4.快速充放电响应：39uf电解电容具有较快的充放电响应速度，适用于高频应用。
5.可靠性：39uf电解电容可靠性高，能够在恶劣环境中正常工作。
四、应用场景39uf电解电容广泛应用于各种电子设备中，包括但不限于以下场景：1.电源滤波器：39uf电解电容用于去除电源中的直流偏置，保证电路的稳定性和可靠性。
2.耦合和旁路：39uf电解电容能够有效隔离和传递信号，提高电路的性能。
3.电动机驱动器：39uf电解电容用于电动机起电容器，提供启动电流和稳定工作电流。
4.汽车电子设备：39uf电解电容用于汽车音响、照明、点火系统等电子设备。
5.通信设备：39uf电解电容用于通信基站、无线电设备等电源和信号传输电路。
五、选型建议1.容量选型：根据实际应用需求选择39uf电解电容的容量，如需更精确的选型可咨询厂家或工程师。
2.额定电压选型：根据电路工作电压选择39uf电解电容的额定电压。
3.尺寸选型：根据电子设备的空间限制选择适当的39uf电解电容尺寸。
薄膜电容器dc-linkdoc-深圳市天明伟业电子有限公

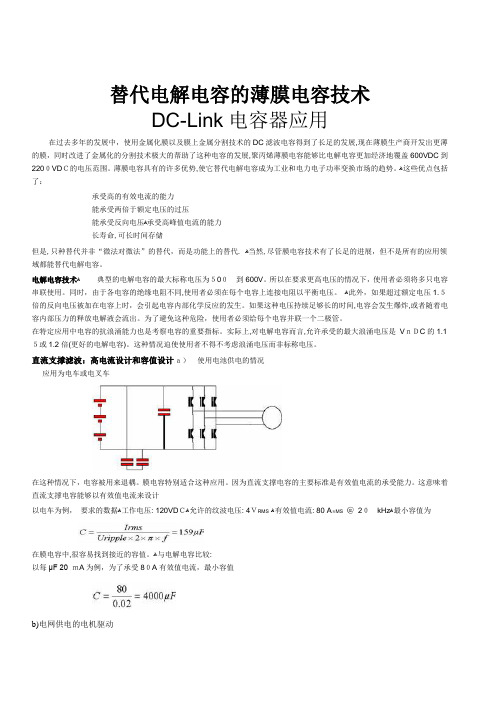

替代电解电容的薄膜电容技术DC-Link电容器应用在过去多年的发展中，使用金属化膜以及膜上金属分割技术的DC滤波电容得到了长足的发展,现在薄膜生产商开发出更薄的膜，同时改进了金属化的分割技术极大的帮助了这种电容的发展,聚丙烯薄膜电容能够比电解电容更加经济地覆盖600VDC到220０VDＣ的电压范围。
薄膜电容具有的许多优势,使它替代电解电容成为工业和电力电子功率变换市场的趋势。
ﻫ这些优点包括了：承受高的有效电流的能力能承受两倍于额定电压的过压能承受反向电压ﻫ承受高峰值电流的能力长寿命,可长时间存储但是,只种替代并非“微法对微法”的替代，而是功能上的替代. ﻫ当然,尽管膜电容技术有了长足的进展，但不是所有的应用领域都能替代电解电容。
电解电容技术ﻫ典型的电解电容的最大标称电压为５0０到600V。
所以在要求更高电压的情况下，使用者必须将多只电容串联使用。
同时，由于各电容的绝缘电阻不同,使用者必须在每个电容上连接电阻以平衡电压。
ﻫ此外，如果超过额定电压1.５倍的反向电压被加在电容上时，会引起电容内部化学反应的发生。
如果这种电压持续足够长的时间,电容会发生爆炸,或者随着电容内部压力的释放电解液会流出。
为了避免这种危险，使用者必须给每个电容并联一个二极管。
在特定应用中电容的抗浪涌能力也是考察电容的重要指标。
实际上,对电解电容而言,允许承受的最大浪涌电压是VｎＤC的1.1５或1.2倍(更好的电解电容)。
这种情况迫使使用者不得不考虑浪涌电压而非标称电压。
直流支撑滤波：高电流设计和容值设计ａ）使用电池供电的情况应用为电车或电叉车在这种情况下，电容被用来退耦。
膜电容特别适合这种应用。
因为直流支撑电容的主要标准是有效值电流的承受能力。
这意味着直流支撑电容能够以有效值电流来设计以电车为例，要求的数据ﻫ工作电压: 120VDＣﻫ允许的纹波电压: 4ＶRMS ﻫ有效值电流: 80 AＲMS＠2０kHzﻫ最小容值为在膜电容中,很容易找到接近的容值。
(完整word版)贴片元器件封装尺寸.doc
【S MD 贴片元件的封装尺寸】公制： 3216 —— 2012 —— 1608 —— 1005 —— 0603 ——0402 英制： 1206 —— 0805 —— 0603 —— 0402 —— 0201 —— 01005 注意：0603 有公制，英制的区分公制 0603 的英制是英制 0201 ，英制 0603 的公制是公制 1608还要注意 1005 与01005 的区分，1005 也有公制，英制的区分英制 1005 的公制是公制 2512公制 1005 的英制是英制 0402像在 ProtelDXP(Protel2004) 及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402 ：用于贴片电容，公制为1005 ，英制为 0402 的封装CC1310-0504 ：用于贴片电容，公制为1310 ，英制为 0504 的封装CC1608-0603 ：用于贴片电容，公制为1608 ，英制为 0603 的封装CR1608-0603 ：用于贴片电阻，公制为 1608 ，英制为 0603 的封装，与 CC16-8-0603 尺寸是一样的，只是方便识别。
【贴片电阻规格、封装、尺寸】英制公制长 (L) 宽(W) 高 (t) a b(inch) (mm) (mm) (mm) (mm) (mm) (mm)0201 0603 0.60 ±0.05 0.30 ±0.05 0.23 ±0.05 0.10 ±0.05 0.15 ±0.050402 1005 1.00 ±0.10 0.50 ±0.10 0.30 ±0.10 0.20 ±0.10 0.25 ±0.100603 1608 1.60 ±0.15 0.80 ±0.15 0.40 ±0.10 0.30 ±0.20 0.30 ±0.200805 2012 2.00 ±0.20 1.25 ±0.15 0.50 ±0.10 0.40 ±0.20 0.40 ±0.201206 3216 3.20 ±0.20 1.60 ±0.15 0.55 ±0.10 0.50 ±0.20 0.50 ±0.201210 3225 3.20 ±0.20 2.50 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.201812 4832 4.50 ±0.20 3.20 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.202010 5025 5.00 ±0.20 2.50 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.202512 6432 6.40 ±0.20 3.20 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.20国内贴片电阻的命名方法：1、 5%精度的命名： RS-05K102JT2、 1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率 0402 是1/16W 、0603 是1/10W 、0805 是1/8W 、1206 是1/4W 、 1210 是1/3W 、1812 是 1/2W 、2010 是3/4W 、2512 是 1W 。
电容规格的详细介绍
电容规格的详细介绍电容器规格详细介绍电容器种类:依照主要材质特性分为电解质电容, 电解质芯片电容, 塑料薄膜电容, 陶瓷电容,及陶瓷芯片电容等大类别.1. 电解质电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型 (>11mm高度),迷你型 (7mm高度), 超迷你型 (5mm高度), 耐高温型(105℃), 低漏电型,迷你低漏电型 (7mm高度), 双极性型, 无极性型, 及低内阻型 (Low ESR)等.2. 电解质芯片电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型芯片, 耐高温型芯片(105℃), 无极性型芯片, 及钽质芯片等.3. 塑料薄膜电容器种类: 依照细部材质, 形状, 及功能特性可再区分为聚乙烯薄膜, 金属化聚乙烯薄膜, 聚乙脂薄膜, 聚丙烯薄膜, 直流用金属化聚丙烯薄膜,及交流用金属化聚丙烯薄膜等.4. 陶瓷电容器种类: 依照细部材质, 形状, 及功能特性可再区分为Class-1 (T.C. Type)温度补偿型, Class-2 (Hi-K Type)高诱电型, Class-3 (S.C.Type)半导体型等.5. 陶瓷芯片电容种类: 依照尺寸及额定功率特性可再区分为0402, 0603, 0805, 1206等较具普遍性.电容器主要电气规格:1. 电容量Capacitance: 一般电解电容器的电容量范围为0.47uF-10000uF,测试频率为120Hz. 塑料薄膜电容器的电容量范围为0.001uF-0.47uF,测试频率为1KHz. 陶瓷电容器T/C type的电容量范围为1 pF-680pF,测试频率为1MHz. Hi-K type的电容量范围为100pF-0.047uF, 测试频率为1KHz. S/C type的电容量范围为0.01uF-0.33uF.2. 电容值误差Tolerance: 一般电解电容器的电容值误差范围为M 即 +/-20%,塑料薄膜电容器为J即 +/-5%或K即 +/-10%, 或M即 +/-20%三种, 陶瓷电容器T/C type为C即 +/-0.25pF (10pF以下时), 或D即+/-0.5pF(10pF以下时), 或J或K四种. Hi-K type 及S/C type为K或M 或Z即+80/-20%三种.3. 损失角即D值: 一般电解电容器因为内阻较大故D值较高, 其规格视电容值高低决定,为0.1-0.24以下. 塑料薄膜电容器则D值较低, 视其材质决定为0.001-0.01以下.陶瓷电容器视其材质决定, Hi-K type 及S/C type为0.025以下. T/Ctype其规格以Q值表示需高于400-1000. (Q值相当于D值的倒数) )4. 温度系数Temperature Coefficient: 即为电容量受温度变化改变之比例值,一般仅适用于陶瓷电容器. T/C type其常用代号为CH或NPO 即为 +/-60ppm,UJ即为 -750+/-120ppm, SL即为 +350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用代号为B (5P)即为 +/-10%, E (5U)即为+20/-55%, F (5V)即为 +30/-80%.5. 漏电流量Leakage current: 此为电解电容器之特定规格,一般以电容器本身额定电压加压3 Min后, 串接电流表测试, 其漏电流量需在0.01CV ( uF电容量值与额定电压相乘积) 或3uA以下 (取其较大数值). 特定低漏电流量使用(Lowleakage type) 则其漏电流量需在0.002CV或0.4uA以下.6. 冲击电压Surge Voltage: 一般以电容器本身额定电压之1.3倍电压加压,需工作正常无异状.7. 使用温度范围: 一般电解电容器的使用温度范围为-25℃至+85℃,特定高温用或低漏电流量用者为-40℃至+105℃. 塑料薄膜电容器为 -40℃至+85℃.陶瓷电容器T/C type为-40℃至+85℃, Hi-K type 及S/C type为-25℃至+85℃.如何选用规格适当之电容器:1. 所有被动组件中, 电容器属于种类及规格特性最复杂的组件.尤其为了配合不同电路及工作环境的需求差异, 即使是相同的电容量值与额定电压值, 亦有其它不同种类及材质特性的选择.2. 以电解电容器为例, 由于其电容量值较大,虽然能和塑料薄膜电容器或陶瓷电容器互相区隔.实际使用上仍有下述各种特性差异:A. 使用温度范围: 需选定一般型 -25℃至+85℃或耐高温型 -40℃至+105℃B. 使用高度限制: 传统A/I标准型最低高度为11mm, 迷你型为7mm,超迷你型为5mm(相当于芯片电解电容器之高度).C. 电容量误差值: 较高额定电压或电容量大于100uF时, 有一般型为 +100/-10%或 M型+/-20%.D. 低漏电流量特性: 用于某些特定电路, 与充放电时间常数准确性有关时.(相当于Tantalum钽质电容特性)E. Low ESR低内阻特性: 用于某些滤波电路,需配合高频脉波大电流之滤波效果.例如交换电源之滤波电路.F. Bipolar 双极性特性: 用于高频脉波电路,需配合高频脉波大电流之通路效果.例如推动偏向线圈之水平输出电路.G. Non-polar无极性特性: 用于低频高波幅之音频信号通路,用以避免因电容器两端之正逆向偏压, 造成输出波形失真.H. 以上为一般A/I电解电容器, 而芯片电解电容器亦同样有标准型, 耐高温型, 低漏电流量型(即钽质芯片电容), 无极性特性等分类.3. 以陶瓷电容器为例, 其材料特性区分为3类. Class 1T/C温度补偿型供高频谐振电路用, Class 2 Hi-K与Class 3S/C为滤波及信号通路用, 由于其电容量值部分类似, 且与塑料薄膜电容器亦数值接近, 需特别注意特性选用.A. Class 1容量范围为1 pF-680 pF, 可视高频电路需要, 选择CH 零温度补偿型(例如RC谐振电路, 不需补偿温度系数), UJ负温度补偿型(例如LC谐振电路,需补偿线圈正温度系数), SL无控制温度补偿型(例如高频补偿, 非谐振电路,不需考虑温度影响).4+4-/B. Class 2 Hi-K容量范围为100 pF-0.047 uF与Class 3S/C容量范围为0.01 uF-0.33 uF, 两者特性接近. 一般后者外型较小, 成本低,但耐压规格较低.C. 需注意100 pF-680 pF范围内, Class 1与 Class2电容器之Q值相差极大, 电路上不可误用.4. 以塑料薄膜电容器为例, 各类不同材质特性, 可配合不同之电路应用.其共同特性为容量不受温度影响, 适合中低频电路使用.A. 聚丙烯 (代号PPN或PPS) 材质之损失角最低, 可适用于高电压脉波电路工作. PPS 材质为1KV以上使用, PPN材质为 1KV 以下使用.B. 金属化聚丙烯 (代号MPPN) 材质耐电压较高,适用于DC高电压或AC电源电路工作.使用于AC电源电路者, 必须符合AC电源安规验证,一般称为X2电容.C. 聚乙脂 (代号PS) 损失角低且容量较低, 高频特性良好, 可适用于中低频谐振电路工作属化聚乙烯 (代号MPE) 容量范围广及无电感特性, 可适用于一般脉波电路工作. 代号.D. 金MEF者, 亦为MPE类材质, 但具有Flame-retardant防火特性.E. 聚乙烯(代号PE分为有电感特性PEI及无电感特性PEN两种) 其损失角较大, 但因成本较低,可适用于一般直流或低频电路工作.F. 所有金属化之塑料薄膜电容器, 安规电容器X Cap及 Y Cap 附加说明:1. X cap are line to line, 0.1-1 uF. X1 for 3phase line impulsed voltage tested at 4KV, X2 forAC wall-let impulsed voltage tested at 2.5 KV.2. Y cap are line to neutral ground. 4700 pF.small to limit AC leakage current. Y1 for doubleinsulation impulsed tested at 8KV, Y2 for basicinsulation impulsed tested at 5KV.3. Capacitor Discharge: The capacitor dischargetest ensures that if an ac plug is abruptlyremoved from its receptacle, the voltage acrossthe line and neutral terminals will not exceed asafe level. Per UL 1950, voltage across acapacitance greater than 0.1 μF must decay to 37%of the ac-input peak voltage in 1 second for typeA equipment and 10 seconds for typeB equipment.IEC 61010-1 requires that the pins not behazardous (live) at 5 seconds after disconnectionfrom the supply.各类电容器参考规格:电解质电容 Electrolytic Capacitor种类 (Mini) >=11mm (Super-Mini) 7mm(Ultra-Mini) 5mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-50V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-470uf0.1-220uf容值误差 (120Hz) M M M M温度范围 -40℃--+85℃ -25℃--+85℃ -40℃--+105℃ -40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA<=0.03 CV 或 3 uA <=0.01 CV 或 3 uA损失角 (120Hz) <=0.08--0.22 <=0.16--0.20 <=0.1--0.24<=0.1--0.24种类 (High Temp.) >=11mm (Low leakage) >=11mm(Mini / Low leakage) 7mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-63V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-1000uf0.47-100uf容值误差 (120Hz) M M M M温度范围 -40℃--+105℃ -25℃--+105℃ -40℃--+105℃-40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA<=0.002CV或0.4uA <=0.002CV或0.4uA损失角 (120Hz) <=0.08--0.22 <=0.15--0.24 <=0.1--0.24<=0.1--0.24种类 (Bipolar) >=26mm (Nonpolar)>=11mm(Low ESR)额定电压 25/50V 10-160V 6.3-63V 6.3-100V 160-450V容值范围 (120Hz) 2.2-10uf 0.47-1000uf 0.47-100uf4.7-3300uf 3.3-330uf容值误差 (120Hz) M M M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+105℃-40℃--+105℃漏电流 (3 Min.) <=100uA <=0.03 CV 或 4 uA <=0.03 CV 或3 uA损失角 (120Hz) <=0.05 <=0.15-0.25 <=0.12--0.24Ripple Current 6-8 Amp电解质芯片电容 Electrolytic Chip Capacitor种类 Electrolytic (General) Electrolytic (Hi-Temp.)Electrolytic (Non-polar) Tantalun Chip电容值范围 0.1-1000uf 0.1-1000uf 0.1-47uf 0.1---220 uf额定电压范围 6.3-100V 6.3-100V 6.3-50V 6.3---50 V容值误差范围 M M M K / M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+125℃漏电流 <=0.01 CV 或 3 uA <=0.01 CV 或 3 uA <=0.01 CV 或3 uA 0.01 CV 或 5 uA损失角 <=0.1-0.35 <=0.1-0.3 <=0.15-0.3 <=0.04-0.08均具有self-healing自行回复特性, 材质被高压击穿后, 只要移去高压, 即可自行回复原有功能.塑料薄膜电容器 Plastic Film Capacitor 金属化聚乙烯种类 Polyester 聚乙烯 Metallized PolyesterPolystrene 聚乙脂电容值范围 0.001-0.47uf 0.01-10uf 100-10000pf额定电压范围 50/100/200/400V 50/100/250/400/630V50/100/125/250/500V容值误差范围 J, K, M. J, K, M. G, J, K.温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.006 <=0.01 <=0.001Withstand Voltage 200% 1 Min. 175% 3 Sec.Inductive / 代号 No/Yes, PEN(Red)/PEI(Green) No /MPE (Red) No / PS金属化聚丙烯种类 Polypropylene 聚丙烯 Metallized PolypropyleneMetallized Polypropylene 金属化聚丙烯电容值范围 0.001-0.68uf 0.01-3.3uf 0.001-0.47uf额定电压范围50/100/250/400/630/1000V 100/250/400/630V250/275VAC容值误差范围 J, K, M. G, J, K. K(>0.01uf), M(<0.01uf)温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.0008 <=0.001 <=0.001Withstand Voltage 250 % Rated Voltage DC 2000V /1Sec. DC 2000V / 1Sec.Inductive / 代号 No, PPN / PPS (Hi-Voltage) No / MPNo / MPX (X2 Cap.)Across the line cap.陶瓷芯片电容 (MLCC)Multi-layer Ceramic Chip型号 0402 0603 0805 1206尺寸 inch 0.04L*0.02W 0.06L*0.03W 0.08L*0.05W0.12L*0.06W额定电压 16/25/50V 10/16/25/50V 10/16/25/50V25/50/100/200/500V温度系数 COG (NPO) X7R Y5V容值范围 <=220pf温度范围 -55℃--+125℃ -55℃--+125℃ -30℃--+85℃容值误差 F 或 G 或 J 或 K J 或 K 或 M +80/-20% 或 MD值 (1KHz) <=0.0015 <=0.025 <=0.05陶瓷电容 Ceramic Disc ChipClass-1 (T.C. Type) CH (NPO+/_ 60) UJ (-750+/_120)SL (+350/_1000)容值范围 <=680pf <=680pf <=680pf温度范围 -55℃--+85℃ -55℃--+85℃ -40℃--+85℃容值误差 C/D/J/K C/D/J/K C/D/J/KQ值 (1MHz) <=30pf Q>=400+20C <=30pf Q>=400+20C <=30pf Q>=400+20C>30pf Q>1000 >30pf Q>1000 >30pf Q>1000Class-2 (Hi-K Type) B(Y5P) +/_10% E(Z5U) +20/-55%F(Z5V) +30/-80%容值范围 100pf-0.047uf 100pf-0.047uf 100pf-0.047uf温度范围 -25℃--+85℃ +10℃--+85℃ +10℃--+85℃容值误差 K M +80/-20%额定电压 50/63/100/500/630/1KVD值 (1KHz) <=0.025 <=0.025 <=0.05Class-3 (S.C. Type) B(Y5P) +/_10% E(Y5U) +20/-55%F(Y5V) +30/-80%容值范围 0.01uf-0.33uf 0.01uf-0.33uf 0.01uf-0.33uf温度范围 -25℃--+85℃ -25℃--+85℃ -25℃--+85℃容值误差 K M +80/-20%额定电压 16/25/50/63VD值 (1KHz) <=0.025 <=0.025 <=0.05钽电解电容器作为电解电容器中的一类。
丰明安规电容规格书
丰明安规电容规格书
丰明安规电容是一种用于电源滤波、信号滤波和高频电路中的电容器。
由于丰明安规电容具有优异的性能和可靠性，广泛应用于各种电子产品和设备中。
下面是丰明安规电容的一些常见规格书：
1. 容量范围：0.1uF - 100uF
2. 工作电压范围：50V - 600V
3. 温度范围：-40℃- 105℃
4. 可靠性：寿命大于1000小时
5. 电容偏差：±5%
6. 介质材料：陶瓷
7. 封装形式：径向引出、轴向引出、贴片式
8. 产品认证：ROHS、Reach、UL、CSA、VDE、CE
9. 应用领域：电源滤波、信号滤波、高频电路、照明设备、家电产品、工业控制等。
10. 尺寸范围：根据不同容量和封装形式，尺寸有所不同。
请注意，以上规格书仅供参考，实际产品规格可能因型号、系列和应用场景而有所不同。
在选购丰明安规电容时，请务必查阅详细的规格书或向供应商咨询。
最全贴片电容规格书
贴片电容的材质规格贴片电容的材质规格贴片电容(MLCC)Multilayer Ceramic Capacitor常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见封装有0201、0402、0603、0805、1206、1210、1812、2010。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
上表可看出各个不同材料的温度特性一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。
达方电容规格书
INTRODUCTIONDARFON MLCC 1 Version:C1007A Professional MLCC (Multi-Layer Ceramic Capacitor) ManufacturerIn the post-PC 21st century, all information and communication technology products will be closely connected with our daily lives. In a colorful communication world, DARFON’s Multi-layer Ceramic Capacitor is significant. This product addresses the market's application needs by combining technology from materials engineering, chemical engineering, electronic engineering, and mechanical engineering.A Multi-layer Ceramic Capacitor with different functions is always the goal of DARFON’s R&D, with R&D taking the direction of multi-levels and small scale. As far as the technical aspect is concerned, the company has surpassed other domestic companies in Taiwan by being first to develop the BME process and 0201 ultra miniature MLCC. This product's ultra thin thickness is top notch.Through automated equipment with high efficient management systems, DARFON can guarantee the quality of each end product.DARFON Quality Policy“ To deliver Defect-free, Competitive Productsand Services to our Customers on time. “MLCC IntroductionMulti-layer ceramic capacitors (MLCC) are manufactured by suspending ceramic powders in liquid and casting into a thin green sheet from 20 um in thickness to 5 um or thinner.Metal electrodes are sieved printed onto green sheets, which are later stacked to form a laminated structure. The metal electrodes are arranged so that the termination alternates from one edge to another of the capacitor.Upon sintering at high temperature the part becomes a monolithic block, which can provide an extremely high capacitance in small mechanical volumes.Finally, the termination electrodes are formed by composite of outer metal-glass electrode and followed by a barrier layer and pure-tin plating to permit MLCC to be soldered directly onto printed circuit board.CONTENTDARFON MLCC 2Version:C1007SELECTION GUIDE OF MULTILAYER CERAMIC CAPACITOR 3ORDERING INFORMATION 6STRUCTURE AND DIMENSIONS7PRODUCT RANGE AND THICKNESS8ELECTRICAL SPECIFICATIONSGeneral Purpose13NP0 High Frequency Type16TYPICAL CHARACTERISTICS CURVES 17RF CHARACTERISTICS OF NPO Q series 19PACKAGING 22APPLICATION NOTES 26ENVIRONMENTAL CONCERNS 34SELECTION GUIDEDARFON MLCC 3 Version:C1007Darfon’s series of Multilayer Ceramic Chip Capacitors are designed to meet a wide variety of needs. We offer a complete range of products for both general and specialized applications in the industry. We suggest your selection of capacitors based on consideration of the following items:1. DIELECTRIC TYPEThe choice of dielectric is usually determined by the required capacitance-temperature stability. Darfon offers four types, NP0, X7R, X5R and Y5V for your choice. The features and applications of these four types are specified as follows:DielectricNP0X7R/X5RY5VFeatures1. Ultra-stable2. Tight tolerance available3. Low ESR4. Good frequency performance5. No aging of capacitance1. Semi-stable and High K2. High volumetric efficiency3. Highly reliable in high temperature application4. High insulation resistance1. High volumetric efficiency2. Non-polar construction3. General purpose, High KApplications1. LC and RC tuned circuit2. Filtering3. Timing1. Blocking2. Coupling3. Timing4. Bypassing5. Frequency discriminating6. Filtering1. Bypassing2. De-coupling3. Filtering2. CAPACITANCE AND TOLERANCECapacitance and its tolerance are determined by circuit requirement and cost consideration.E Standard NumberE 3 1.02.24.7E 6 1.01.52.23.34.76.8E12 1.01.21.5 1.82.22.73.3 3.94.75.66.8 8.2E241.0 1.1 1.2 1.3 1.5 1.6 1.82.0 2.2 2.4 2.73.0 3.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.29.1* Non-standard capacitance is available on request.SELECTION GUIDEDARFON MLCC 4 Version:C1007Available ToleranceT. C.Capacitance *Standard ToleranceAvailable Toleranceon RequestCap < 5pFC = ± 0.25pFD = ± 0.5pFB = ± 0.1pF 5pF ≦ Cap < 10pFD = ± 0.5pFB = ± 0.1pFC = ± 0.25pFNP0 (C0G)Cap ≧ 10pFJ = ± 5%K = ±10%F = ± 1%G = ± 2% X5R X7R AllK = ± 10% M = ± 20% J = ± 5% Y5VAll Z = -20% to +80%M = ± 20% * Non-standard capacitance or tolerance is available on request.3. RATED VOLTAGERated voltage is determined by circuit requirement.4. PACKAGINGSpecify the packaging of capacitors as bulk or tape and reeled.5. PRODUCT RANGE AND SIZENP0 (Class I)Type SizeT.C.RV 0603 (0201)1005 (0402)1608 (0603) 2012 (0805)3216 (1206) 16V2.7nF~3.3nF12nF~39nF25V 0.20pF~100pF0.20pF~22pF50V 0.20pF~18pF 0.20pF~470pF/1nF 0.20pF~2.2nF0.50pF~10nF 1.50pF~10nFNP0Class I100V0.20pF~220pF0.20pF~1nF0.50pF~3.3nF1.50pF~4.7nFSELECTION GUIDEDARFON MLCC 5 Version:C1007X7R (Class II)TypeSizeT.C. RV 0603 (0201)1005 (0402)1608 (0603)2012 (0805) 3216 (1206)3225 (1210)6.3V4.7uF~10uF 10V 3.3nF/4.7nF/10nF 100pF~100nF100pF~1uF 1uF/2.2uF/4.7uF/10uF 2.2uF 16V 100pF~100nF 100pF~1uF 330nF/470nF/1uF/ 2.2uF470nF~10uF 10uF 25V 100pF~2.2nF 100pF~22nF 100pF~1uF 1nF~1uF 220nF~4.7uF 4.7uF/10uF50V 100pF~2.2nF100pF~10nF100pF~100nF 150pF~470nF 1nF~1uF X7R Class II100V100pF~10nF150pF~22nF1nF~100nFX5R (Class II)Type SizeT.C. RV 0603 (0201) 1005 (0402) 1608 (0603) 2012 (0805) 3216 (1206) 3225 (1210) 6.3V 2.2nF~220nF 470nF~4.7uF 2.2uF/ 4.7uF/10uF 4.7uF~22uF 22uF/47uF 47uF/100uF10V 2.2nF~100nF15nF~1uF 220nF~4.7uF 2.2uF~10uF 2.2uF~10uF 22uF 16V 15nF~1uF 220nF~2.2uF 1uF~10uF 2.2uF~10uF 4.7uF~22uF X5R Class II25V100nF220nF/1uF1uF~4.7uF2.2uF~10uF4.7uF/ 10uFY5V (Class II)Type SizeT.C.RV 0603 (0201) 1005 (0402) 1608 (0603) 2012 (0805)6.3V22nF~100nF10nF~1uF 10nF~2.2uF 10V 10nF~1uF 10nF~2.2uF 16V 10nF~220nF 10nF~2.2uF 100nF~2.2uF 25V 10nF~100nF 10nF~330nF 100nF ~2.2uF Y5VClass II50V10nF~33nF10nF~220nF100nF~1uFNote ：(1) Other size, capacitance, and voltage are available upon customer’s request.(2) Product range might be extended due to technology improvement or new product released ；for up-to-date information, please contact our sales.(3) Part of Y5V product will be phased out.ORDERING INFORMATIONDARFON MLCC 6 Version:C1007DARFON Part NumberC =T. C.B: 4VB:S: Standard Ceramic Capacitor Q: High Q/Low ESRSTRUCTURE AND DIMENSIONSDARFON MLCC 7 Version:C1007MLCC STRUCTUREDIMENSIONSTYPICAL TOLERANCESIZE CODEL W Tg A(EIA) (Length) (Width) (Max Thickness)(Min) (Termination Min/Max)UNIT 0603 0.6+/-0.03 0.3+/-0.03 0.33 0.15 0.10/0.20 mm (0201) (0.024+/-0.001) (0.012+/-0.001) (0.013) (0.006) (0.004/0.008) (inch) 1005 1.0 +/- 0.05 0.5 +/- 0.05 0.55 0.30 0.10 / 0.30 mm (0402) (0.040 +/- 0.002) (0.020 +/- 0.002) (0.022) (0.012) (0.004 / 0.012) (inch) 1608 1.6 +/- 0.10 0.8 +/- 0.10 0.90 0.50 0.25 / 0.65 mm (0603) (0.063 +/- 0.004) (0.031 +/- 0.004) (0.035) (0.020) (0.010 / 0.026) (inch) 2012 2.0 +/- 0.15 1.25 +/- 0.20 1.45 0.70 0.25 / 0.75 mm (0805) (0.079 +/- 0.006) (0.049 +/- 0.008) (0.057) (0.028) (0.010 / 0.030) (inch) 3216 3.2 +/- 0.15 1.6 +/- 0.20 1.80 1.50 0.25 / 0.75 mm (1206) (0.126 +/- 0.006) (0.063 +/- 0.008) (0.069) (0.060) (0.010 / 0.030) (inch) 3225 3.2 +/- 0.20 2.5 +/- 0.20 2.70 1.50 0.25 / 0.75 mm (1210)(0.126 +/- 0.008)(0.098 +/- 0.008)(0.106)(0.060)(0.010 / 0.030)(inch)SPECIAL TOLERANCESIZE CODEL W Tg A(EIA) (Length) (Width) (Max Thickness)(Min) (Termination Min/Max)UNIT 1005* 1.0 +/- 0.15 0.5 +/- 0.15 0.65 0.30 0.10 / 0.30 mm (0402) (0.040 +/- 0.006) (0.020 +/- 0.006) (0.026) (0.012) (0.004 / 0.012) (inch) 1608* 1.6 + 0.15/-0.1 0.8 + 0.15/-0.1 0.95 0.50 0.25 / 0.65 mm (0603) (0.063 +0.006/- 0.004) (0.031 +0.006/-0.004)(0.037) (0.020) (0.010 / 0.026) (inch) 2012* 2.0 +/- 0.20 1.25 +0.30/-0.20 1.55 0.70 0.25 / 0.75 mm (0805) (0.079 +/- 0.008) (0.049 +0.012/ -0.008)(0.061) (0.028) (0.010 / 0.030) (inch) 3216* 3.2 +/- 0.20 1.6 +0.30/-0.20 1.90 1.50 0.25 / 0.75 mm (1206) (0.126 +/- 0.008) (0.063 +0.012/ -0.008)(0.075) (0.060) (0.010 / 0.030) (inch) 3225* 3.2 +/- 0.30 2.5 +/- 0.30 2.80 1.50 0.25 / 0.75 mm (1210)(0.126 +/- 0.012)(0.098 +/- 0.012)(0.11)(0.060)(0.010 / 0.030)(inch)TerminationLWAgPRODUCT RANGE NP0DARFON MLCC 8 Version:C1007NP0 - General PurposeCLASS Class I TYPE Standard T.C. C0G (NP0)SIZE 0603 1005 1608 2012 3216 (EIA) 0201 04020603 08051206 RV 25V50V 50V 100V 16V 50V 100V 50V 100V 16V 50V 100V 0.20 p B BD D0.50 p A A B B D D C C 0.75 p A A B B D D C C 1.0 p A A B B D D C C 1.2 p A A B B D D C C 1.5 p A A B B D D C C E E 1.8 p A A B B D D C C E E 2.2 p A A B B D D C C E E 2.7 p A A B B D D C C E E 3.3 p A A B B D D C C E E 3.9 p A A B B D D C C E E 4.7 p A A B B D D C C E E 5.6 p A A B B D D C C E E 6.8 p A A B B D D C C E E 8.2 p A A B B D D C C E E 10 p A A B B D D C C E E 12 p A A B B D D C C E E 15 p A A B B D D C C E E 18 p A AB B D DC C E E 22 p A B BD D C CE E 27 p A B B D D C C E E 33 p A B B D D C C E E 39 p A B B D D C C E E 47 p A B B D D C C E E 56 p A B B D D C C E E 68 p A B B D D C C E E 82 p AB BD D C CE E 100 p AB B D DC C E E 120 p B BD D C CE E 150 p B B D D C C E E 180 p B B D D C C E E 220 p B BD D C CE E 270 p B D D C C E E 330 p B D D C C E E 390 p B D D C E E E 470 p BD D CE E E 560 p D D C E E E 680 p D D C E E E 820 p D D C E E E 1.0 n B D D C E E E 1.2 n D* E E E E 1.5 n D* E E E E 1.8 n D* E E E E 2.2 n D*E E E E 2.7 n D* G G E E 3.3 n D* G G E E 3.9 n G E E 4.7 n G E E 5.6 n G E 6.8 n GF 8.2 nG F 10 n G G 12 n G 15 n G 18 n G 22 n G 27 n G 33 n G 39 nLNote ：Thickness might be changed due to technology improvement.PRODUCT RANGE NP0DARFON MLCC 9 Version:C1007NP0 – Low ESR/ High Q (Q Series)CLASS Class I TYPE Low ESR/High Q T.C. NP0(C0G)SIZE 0603 1005 1608 (EIA) 0201 0402 0603RV 25V 50V 25V 50V 25V 50V * 0.20 p A A B B D D * 0.50 p A A B B D D * 0.75 p A A B B D D 1.0 p A A B B D D 1.2 p A A B B D D 1.5 p A A B B D D 1.8 p A A B B D D 2.2 p A A B B D D 2.7 p A A B B D D 3.3 p A A B B D D 3.9 p A A B B D D 4.7 p A A B B D D 5.6 p A A B B D D 6.8 p A A B B D D 8.2 p A A B B D D 10 p A A B B D D 12 p A A B B D D 15 p A A B B D D 18 p A A B B D D 22 p B B D D 27 p 33 p 39 p 47 p 56 p 68 p 82 p 100 p 120 p 150 p 180 p 220 p 270 p 330 pNote ：Thickness might be changed due to technology improvement.Thickness ToleranceSpecial Length/Width ToleranceSize Code(EIA) 1005(0402) 1608(0603) 2012(0805) 3216(1206) 3225(1210) Length(mm) 1.0 ± 0.15 1.6 ± 0.15 2.0 ± 0.20 3.2 ± 0.20 3.2 ± 0.30 Width(mm)0.5 ± 0.150.8 ± 0.151.25 ± 0.301.6 ± 0.302.5 ± 0.30Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Code Class Code Class Code Class Code Class Code Code Code Code A 0.30+/-0.03 C 0.60+/-0.15 E 0.85+/-0.15 G 1.25+0.3/-0.20 L 1.60+0.3/-0.20 P 2.50+/-0.20 B 0.50+/-0.05 D 0.80+/-0.10 F 1.15+/-0.20 I 0.95+/-0.15 N 2.00+/-0.20 Q 0.45+/-0.05B0.50+/-0.15D0.8+0.15/-0.1G1.25+/-0.20L1.60+/-0.20N2.00+/-0.30PRODUCT RANGE X5RDARFON MLCC10 Version:C1007X5R – General PurposeCLAS Class II TYPE Standard T.C. X5RSIZE 0603 1005 1608 2012 3216 3225 (EIA)0201 04020603 080512061210RV 6.3V 10V 6.3V 10V 16V 25V 6.3V 10V 16V 25V 6.3V 10V 16V 25V6.3V 10V 16V 25V 6.3V 10V 16V 25V 2.2 n A A 3.3 n A A 4.7 n A A 5.6 n A A 6.8 n A A 8.2 n A A 10 n A A15 nB B 22 n A A B B 33 nB B 47 n A A B B 56 n B B 68 n B B 82 nB B100 n A A B B B 120 n B B 150 n B B 180 nB B220 n A B BD D D 270 n330 n D D 390 n470 n B B D D 560 n680 n D D 820 n1.0 u B B B Q D Q D Q D E G E G1.5 u 1.8 u2.2 u B D D D E G G L L L 2.7 u3.3 u 3.9 u4.7 u B* D D G G G G L L LN N 6.8 u10 u D* G G GL L L N N 22 u G L NPNP47 u L P 100 uPThickness ToleranceSpecial Length/Width ToleranceSize Code(EIA) 1005(0402) 1608(0603) 2012(0805) 3216(1206) 3225(1210) Length(mm) 1.0 ± 0.15 1.6 ± 0.15 2.0 ± 0.20 3.2 ± 0.20 3.2 ± 0.30 Width(mm)0.5 ± 0.150.8 ± 0.151.25 ± 0.301.6 ± 0.302.5 ± 0.30Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Code Class Code Class Code Class Code Class Code Code Code Code A 0.30+/-0.03 C 0.60+/-0.15 E 0.85+/-0.15 G 1.25+0.3/-0.20 L 1.60+0.3/-0.20 P 2.50+/-0.20 B 0.50+/-0.05 D 0.80+/-0.10 F 1.15+/-0.20 I 0.95+/-0.15 N 2.00+/-0.20 Q 0.45+/-0.05B0.50+/-0.15D0.8+0.15/-0.1G1.25+/-0.20L1.60+/-0.20N2.00+/-0.30Non-standard capacitance or thickness is available on request * Special length/width tolerance The thickness might be changed due to technology improvement.PRODUCT RANGE X7RDARFON MLCC 11 Version:C1007X7R – General PurposeCLASS Class II TYPE Standard T.C. X7RSIZE 0603 1005 1608 2012 3216 3225 (EIA) 0201 0402 0603 0805 12061210RV 10V 25V 50V 10V 16V 25V 50V 10V 16V 25V 50V 100V 6.3V 10V 16V 25V 50V 100V 10V 16V 25V 50V 100V 16V 25V 100 p A A B B B B D D D D D 120 p A A B B B B D D D D D 150 p A A B B B B D D D D D C E E 180 p A A B B B B D D D D D C E E 220 p A A B B B B D D D D D C E E 270 p A A B B B B D D D D D C E E 330 p A A B B B B D D D D D C E E 390 p A A B B B B D D D D D C E E 470 p A A B B B B D D D D D C E E 560 p A A B B B B D D D D D C E E 680 p A A B B B B D D D D D C E E 820 p A A B B B B D D D D D C E E 1.0 n A A B B B B D D D D D C E C E E E E 1.2 n A A B B B B D D D D D C E C E E E E 1.5 n A A B B B B D D D D D C E C E E E E 1.8 n A A B B B B D D D D D C E C E E E E 2.2 n A A B B B B D D D D D C E C E E E E 2.7 n B B B B D D D D D C E C E E E E 3.3 n A B B B B D D D D D C E C E E E E 3.9 n B B B B D D D D D C E C E E E E 4.7 n A B B B B D D D D D C E C E E E E 5.6 n B B B B D D D D D C E C E E E E 6.8 n B B B B D D D D D C E C E E E E 8.2 n B B B B D D D D D C E C E E E E 10 n A B B B B D D D D D C E C E E E E 12 n B B B D D D D C E C E E E E 15 n B B B D D D D C E C E E E E 18 n B B B D D D D C E C E E E E 22 n B B B D D D D C E C E E E E 27 n B B D D D D C E C E E E 33 n B B D D D D* C E C E E E 39 n B B D D D D* C E C E E E 47 n B B D D D D* E E E E 56 n B B D D D D* E E E E 68 n B B D D D D* E E E E 82 nB BD DDD*E EE E G 100 n B B D D D D* E E E E G 120 n E E 150 n E E 180 n E E 220 n D D D* E E I I 270 n 330 n D* D* G G G I G 390 n470 n D* D* G G G G G L 560 n 680 n 820 n1.0 u D* D* D* G G G G G G L1.2 u 1.5 u 1.8 u2.2 u G G L L L 2.7 u3.3 u 3.9 u4.7 u G G L LN 10 uGLNNThickness ToleranceSpecial Length/Width ToleranceSize Code(EIA)1005(0402) 1608(0603) 2012(0805) 3216(1206) 3225(1210) Length(mm) 1.0 ± 0.15 1.6 ± 0.15 2.0 ± 0.20 3.2 ± 0.20 3.2 ± 0.30 Width(mm)0.5 ± 0.150.8 ± 0.151.25 ± 0.301.6 ± 0.302.5 ± 0.30Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Code Class Code Class Code Class Code Class Code Code Code Code A 0.30+/-0.03 C 0.60+/-0.15 E 0.85+/-0.15 G 1.25+0.3/-0.20 L 1.60+0.3/-0.20 P 2.50+/-0.20 B 0.50+/-0.05 D 0.80+/-0.10 F 1.15+/-0.20 I 0.95+/-0.15 N 2.00+/-0.20 Q 0.45+/-0.05B0.50+/-0.15D0.8+0.15/-0.1G1.25+/-0.20 L1.60+/-0.20N2.00+/-0.30Non-standard capacitance or thickness is available on request * Special length/width tolerance The thickness might be changed due to technology improvement.PRODUCT RANGE Y5VDARFON MLCC 12 Version:C1007Y5V – General PurposeCLASS Class II TYPE Standard T.C. Y5VSIZE 0603 1005 16082012(EIA) 0201 04020603 0805RV 6.3V 10V 6.3V 10V 16V 25V 50V 6.3V10V 16V 25V 50V 16V 25V 50V 10 n B B B B B D D D D D 12 n B B B B B D D D D D 15 n B B B B B D D D D D 18 n B B B B B D D D D D 22 n A A B B B B B D D D D D 27 n B B B B B D D D D D 33 n A A B B B B B D D D D D 39 n B B B B D D D D D 47 n A A B B B B D D D D D 56 n B B B D D D D D 68 n B B B D D D D D 82 n B B B D D D D D 100 n A A B B B B D D D D D C C C 120 n 150 n 180 n 220 n B B B D D D D D E E E 270 n 330 n B B D D D D 390 n 470 n B B D D D E E E 560 n 680 n 820 n 1.0 u B B D* D* D* E G G 1.2 u 1.5 u 1.8 u 2.2 u D D D E G 2.7 u 3.3 u 3.9 u 4.7 u 5.6 u 6.8 u 8.2 u 10 uThickness ToleranceSpecial Length/Width ToleranceSize Code(EIA) 1005(0402) 1608(0603) 2012(0805) 3216(1206) 3225(1210) Length(mm) 1.0 ± 0.15 1.6 ± 0.15 2.0 ± 0.20 3.2 ± 0.20 3.2 ± 0.30 Width(mm)0.5 ± 0.150.8 ± 0.151.25 ± 0.301.6 ± 0.302.5 ± 0.30Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Thickness (mm)Code Class Code Class Code Class Code Class Code Code Code Code A 0.30+/-0.03 C 0.60+/-0.15 E 0.85+/-0.15 G 1.25+0.3/-0.20 L 1.60+0.3/-0.20 P 2.50+/-0.20 B 0.50+/-0.05 D 0.80+/-0.10 F 1.15+/-0.20 I 0.95+/-0.15 N 2.00+/-0.20 Q 0.45+/-0.05B0.50+/-0.15D0.8+0.15/-0.1G1.25+/-0.20L1.60+/-0.20N2.00+/-0.30Non-standard capacitance or thickness is available on request * Special length/width tolerance The thickness might be changed due to technology improvement. Part of Y5V product will be phased out.ELECTRICAL SPECIFICATIONS ArrayDARFON MLCC 13 Version:C1007ELECTRICAL SPECIFICATIONSDARFON MLCC 14 Version:C1007SpecificationItemTemp. compensating type High dielectric constant type Test MethodAppearance No marking defectsCap. ChangeNP0 within ±2.5% or 0.25pF ( whichever is larger ) X7R/X5R within ±7.5% Y5V within ±20%Q/D.F.If C ≦30pF, DF ≦1/(400+20C) If C >30pF, DF ≦0.1% To satisfy the specified initialspec.13Resistance to Soldering HeatI.R.I.R.≧10,000M Ω or R i C R ≧500Ω-F. (whichever is smaller)I.R.≧10,000M Ω or R i C R ≧500Ω-F. (whichever is smaller)*Preheat the capacitor at 120 to 150 for 1 minute. ℃ Immerse the capacitor in a SAC305(Sn96.5Ag3.0Cu0.5) solder solution at 270±5 for 10±1 seconds. Let sit at room℃temperature for 24±2 hours (temperature compensating type) or 48±4 hours (high dielectric constant type), then measure.* Preheat 150 to 200 for size ℃≧3216.*High dielectric constant type: Initial measurement : perform a heat treatment at 150+0/-10 for one hour and the ℃n let sit for48±4 hours at room temperature. Perform the initial measurement.Appearance No marking defectsCap. ChangeNP0 within ±2.5% or 0.25pF ( whichever is larger )X7R/X5R within ±7.5% Y5V within ±20%Q/D.F.If C ≦30pF, DF ≦1/(400+20C) If C >30pF, DF ≦0.1%To satisfy the specified initial spec. 14Temperature cycle (Thermal shock)I.R.I.R.≧10,000M Ω or R i C R ≧500Ω-F. (whichever is smaller) I.R.≧10,000M Ω or R i C R ≧500Ω-F.(whichever is smaller)Solder the capacitor to supporting jig (glass epoxy board) and perform the five cycles according to the four heat treatments listed in the following table. Let sit for 24±2hrs at roomtemperature, then measure.Step 1: Minimum operating temperature 30±3min Step 2: Room temperature2~3 min Step 3: Maximum operating temperature 30±3min Step 4: Room temperature 2~3min*High dielectric constant type: Initial measurement: perform a heat treatment at 150+/-10℃ for one hour and then let sit for 48±4 hours at room temp. Perform the initial measurement.Appearance No marking defectsCap. ChangeNP0 within ±7.5% or 0.75pF ( whichever is larger )X7R/X5R within ±12.5% Y5V within ±30% Q/D.F.If C ＞30pF, DF ≦0.5%If C ≦30pF,D ≦1/(100+10xC/3) C in pF X7R 200% max of initial spec. Y5V 150% max of initial spec. X5R 200% max of initial spec. 15Humidity loadI.R.I.R.≧500M Ω or R i C R ≧25Ω-F. (whichever is smaller) I.R.≧500M Ω or R i C R ≧25Ω-F. (whichever is smaller) * some of the parts are RiCr ≧12.5Ω-F ,please refer to table 2Apply the rated voltage at 40±2℃ and 90 to 95% humidity for 500±12 hours. Remove and let sit for 24±2 hours (temperature compensating type) or 48±4 hours (high dielectric constant type) at room temperature, then measure.The charge / discharge current is less than 50mA.*High dielectric constant type: Initial measurement: perform a heat treatment at 150+/-10℃ for one hour and then let sit for48±4hours at room temperature. Perform the initialmeasurement.Appearance No marking defectsCap. ChangeNP0 within ±7.5% or 0.75pF ( whichever is larger ) X7R/X5R within ±12.5%Y5V within ±30% Q/D.F.If C ＞30pF, DF ≦0.3% If 10pF<C ≦30pF,DF ≦1/(275+5xC/2)If C ≦10pF, DF ≦1/(200+10C), C in pFX7R 200% max of initial value Y5V 150% max of initial value X5R 200% max of initial value 16High temperature load life testI.R.More than 1G Ω or R i C r ≧50 Ω-F (whichever is less.) More than 1G Ω or R i C r ≧50Ω-F (whichever is less.)* some of the parts are RiCr ≧25Ω-F ,please refer to table 2Apply 200%(150% for ≧500V; 120% for ≧1000V) of the rated voltage for 1000±12 hours at the maximum operating temperature ± 3℃. Let sit for 24± 2 hours (temperature compensating type) or 48±4 hours (high dielectric constanttype) at room temperature, then measure.The charge/discharge current is less than 50mA. *High dielectric constant type: Initial measurement: perform a heat treatment at 150+/-10℃ for one hour and then let sit for48±4hours at room temperature. Perform the initialmeasurement. P .S.: Please refer to table 1 for items applying 150% voltage.* 150% for high dielectric constant type ≧500V.* 120% for voltage ≧ 1000V.* some of the parts are applicable in rated voltage *1.5. please refer to table 2■Table 2TCProduct RangeX5R0603 (EIA 0201): C > 10 nF 1005 (EIA 0402): C > 0.1 uF 1608 (EIA 0603): C ≧ 1.0 uF 2012 (EIA 0805): C ≧ 2.2 uF 3216 (EIA 1206): C ≧ 10 uF 3225 (EIA 1210): C ≧ 22 uF Y5V1005 (EIA 0402): C > 0.47 uF 1608 (EIA 0603): C > 1.0 uF 2012 (EIA 0805): C > 4.7 uF 3216 (EIA 1206): C > 10 uF 3225 (EIA 1210): C > 22 uFELECTRICAL SPECIFICATIONSDARFON MLCC 15 Version:C1007■ X5R/X7R DF (tan δ) TableD.F Max.Rated VoltageSizeCapacitanceX5RX7R4V All All15.0% All cap ≦1.0uF10.0% 7.5% All 1.0uF ＜ cap ＜4.7uF 10.0% 10.0% 6.3VAll4.7uF ≦ cap ≦100uF15.0% 15.0% 0603/3216/3225All7.5% 5.0% 0603100nF ≦ cap10.0% cap ≦100nF7.5% 5.0% 100nF ＜ cap ＜330nF 7.5% 1005330nF ≦ cap10.0% cap ≦1.0uF7.5% 5.0% 1.0uF ＜ cap ＜2.2uF 7.5% 1608 2.2uF ≦ cap10.0% cap ＜2.2uF7.5% 5.0% 2012 2.2uF ≦ cap10.0% 3216 10uF10.0% 10.0% 10V322510uF ＜ cap ≦22uF10.0% 10.0% 0603/3216/3225All5.0% 5.0% cap ≦100nF5.0% 5.0% 1005 100nF ＜ cap ≦220nF7.5% cap ≦470nF5.0% 5.0% 470nF ＜ cap ＜1.0uF 7.5% 5.0% 16081.0uF ≦ cap10.0% 10.0% cap ≦2.2uF5.0% 5.0% 2.2uF ＜ cap ≦4.7uF 7.5% 2012 4.7uF ＜ cap ≦10uF 10.0% 3216 4.7uF ＜ cap10.0% 10.0% 16V3225 10uF ＜ cap ≦22uF15.0% All5.0% 3.5% All1.0uF ≦ cap10.0% 1608 470nF10.0% 1.0uF ＜ cap ≦4.7u 5.0% 5.0% 3216 4.7uF ＜ cap 10.0% 25V3225 4.7uF ＜ cap ≦10u10.0% All All but below2.5%3.0% ≧50V3216/3225cap ≦1.0uF3.5%3.5%■ Y5V DF (tan δ) TableT.C Rated VoltageSizeCapacitanceD.F Max0603 ALL 16.0% 4V1005 ALL 20.0% 0603 ALL16.0% cap ≦220nF12.5% 1005 220nF ＜cap 16.0% 1608 ALL 12.5% 6.3V2012 ALL 16.0% 1005/1608 ALL 12.5% 1005 220nF ＜cap 16.0% cap ＜10uF12.5% 10V2012 10uF 20.0% cap ≦220nF9.0% 1005220nF ＜cap 12.5% cap ≦100nF 7.0% 100nF ＜ cap ≦220nF9.0% 1608220nF ＜cap12.5% cap ＜2.2uF9.0% 16V2012 2.2uF ≦cap12.5% 1005 cap ≦100nF 9.0% cap ＜100nF5.0% 100nF 7.0% 1608100nF ＜cap 9.0% cap ＜330nF5.0% 330nF 7.0% Y5V25V/50V2012330nF ＜cap9.0%ELECTRICAL SPECIFICATIONSDARFON MLCC 16 Version:C1007NP0 High Frequency Type (Q Series)TYPICAL CHARACTERISTICS CURVESDARFON MLCC 17 Version:C1007TEMPERATURE COEFFICIENTClass 1 (Temperature Compensation series)Class 2 (High Dielectric Constant Series)TYPICAL CHARACTERISTICS CURVESDARFON MLCC 18 Version:C1007DC VOLTAGE COEFFICIENTAGING RATEThe capacitance and dissipation factor of class 2 capacitors decreases with time. It is known as ‘aging’ that follows a logarithmic low and expressed in terms of an aging constant. Aging is caused by a gradual re-alignment of the crystalline structure of the ceramic. The aging constant is defined as the percentage loss of capacitance at a ‘time decade’. The law of capacitance aging is expressed as following equation:-30.0-25.0-20.0-15.0-10.0-5.00.05.010.0110100100010000100000Typical Curve of Aging Rate of Different Dielectric MaterialC a p a c i t a n c e C h a n g e P e r c e n t (%)Time (Hours)C t2 = C t1 x (1 – k x log 10(t 2/t 1))C t1: Capacitance after t1 hours of start aging.C t2: Capacitance after t2 hours of start aging.k: aging constant (capacitance decrease per decade)t1, t2: time in hours from start of aging.A typical curve of aging rate is shown in following figure.When heating the capacitors above Curie temperature (130℃~150℃) the capacitance can be re-new. So capacitance of class 2 capacitors will be complete de-aged by soldering process; subsequently a new aging process begins.Because of aging, it is specified an age for measurement to meet the prescribed tolerance for class 2 capacitors. Normally, 1000 hours (t 2=1000 hrs) is defined.RF CHARACTERISTICS OF NPO Q seriesDARFON MLCC 19Version:C1007Typical RF Characteristics for High Frequency NP0 (C0G) 0603 (EIA 0201) at 1GHz.Measurements performed on a HP4287A with fixture 16196C and represent the typical capacitor performance.RF CHARACTERISTICS OF NPO Q seriesDARFON MLCC 20Version:C1007Typical RF Characteristics for High Frequency NP0 (C0G) 1005 (EIA 0402) at 1GHz.Measurements performed on a HP4287A with fixture 16196B and represent the typical capacitor performance.RF CHARACTERISTICS OF NPO Q seriesTypical RF Characteristics for High Frequency NP0 (C0G) 1608 (EIA 0603) at 1GHz.Measurements performed on a HP4287A with fixture 16196A and represent the typical capacitor performance.PackingTape and reel packagingTape and reel packaging is currently the most promising system for high-speed production. Atypical 180mm (7 inch) diameter reel contains 1,500 to 15,000 capacitors, 250mm (10 inch)contains 10,000 capacitors, and 330mm(13 inch) contains 10,000 to 50,000 capacitors. Threestandard sizes are available in taped and reeled package either with paper carrier tapes orembossed tapes.Paper tape specificationsPRODUCT SIZE CODESYMBOLUNIT 0603(0201) 1005(0402) 1608(0603) 2012(0805) 3216(1206)SIZE TOL. SIZE TOL. SIZE TOL. SIZE TOL. SIZE TOL.A 0.38 +/- 0.04 0.60 +/- 0.04 1.0 +/- 0.2 1.5 +/- 0.2 1.9 +/- 0.2 mmB 0.68 +/- 0.04 1.12 +/- 0.04 1.8 +/- 0.2 2.3 +/- 0.2 3.6 +/- 0.2 mmF 3.50 +/- 0.05 3.50 +/- 0.05 3.5 +/- 0.05 3.5 +/- 0.05 3.5 +/- 0.05 mmP 2.00 +/- 0.10 2.00 +/- 0.10 4.0 +/- 0.1 4.0 +/- 0.1 4.0 +/- 0.1 mm W 8.00 +/- 0.20 8.00 +/- 0.20 8.0 +/- 0.2 8.0 +/- 0.2 8.0 +/- 0.2 mm。
国巨电容规格书
Conditions
NPO
Requirements
X7R
Y5V
Bending rate 1mm/s, jig. Radius ∆C/C ≤ 1%
∆C/C ≤ 10%
∆C/C ≤ 20%
340mm
260±5°C for 10±0.5s in static ∆C/C ≤ 0.5% or 0.5pF, -5% ≤ ∆C/C ≤ 10% -10% ≤ ∆C/C ≤ 20%
Code 9~11 Material
NPO X7R Z5U Y5V
Code 15~17
Capacitance Value
(2 significant digits + No.
of Zeros)
The 3rd digit:
0=×1
3 = × 103
1 = × 10 4 = × 104
2 = × 102 5 = × 105
CC1812 4.5±0.20 3.2±0.20 0.50 1.80 0.25 0.75 2.20
CC2220 5.7±0.20 5.0±0.20 0.50 1.80 0.25 0.75 2.20
Unit: mm
-3-
YAGEO CORPORATION
Aging Rate
∆C/C (%) 10
Aging Curve
国巨电容国巨贴片电容国巨电阻规格书国巨电阻规格书中文国巨电容型号国巨电子电容厂国巨电子
YAGEO CORPORATION
1. SUBJECT: This specification applies on the chip capacitor made by Yageo Corporation.
元器件参数说明
元器件参数说明一. 电阻 (1)二. 贴片电容 (2)三.电感 (4)四.磁珠 (5)五.二极管 (6)六.三极管 (8)七.晶体 (9)八.IC (10)一. 电阻电阻按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%) 常用的封装规格有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为：D=0.5%，F=1%，J=5%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列，E24系列适用于允差±5%(J)的电阻、电容和电感数值（注：现也用于1%的电阻）；E96系列适用于允差±1%(F)的电阻数值贴片电阻的功率是指：通过电流时由于焦耳热电阻产生的功率。
可根据焦耳定律算出：P=I2 R。
额定功率：是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
额定电压：可以根据以下公式求出额定电压：额定电压(V)＝（额定功率(W)×标称阻值(Ω)）^1/2最高工作电压：允许加载在贴片电阻两端的最高电压。
不同电阻封装参数对照表：图1 (-55 ~+125)功率及环境温度降额曲线图图2 (-55 ~+155)功率及环境温度降额曲线图注意事项：∙设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。
