箍筋间距配筋表
箍筋表示与计算
一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
钢筋配筋详细表
钢筋的计算截面面积及理论质量
梁纵向钢筋单排最大根数 (净呵护层厚度：25mm）
注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
梁纵向钢筋单排最大根数 (净呵护层厚度：30mm）
注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
柱纵向钢筋单排最大根数 (净呵护层厚度：30mm）
柱纵向钢筋单排最大根数 (净呵护层厚度：35mm）
每米板宽内的钢筋截面面积表
附加箍筋承受集中荷载承载力表附加箍筋承受集中荷载承载力表[F] （kN）
附加吊筋承受集中荷载承载力表附加吊筋承受集中荷载承载力表[F] （kN）。
箍筋配筋率
箍筋体积配筋率体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。
计算公式为：方格网式配筋：ρv=(n1×As1×l1+n2×As2×l2)/(Acor×s)；螺旋式配筋：ρv=(4×Ass1)/(dcor×s)（见《混凝土结构设计规范GB50010-2002》第90页）。
式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。
柱箍筋加密区最小配筋率计算公式为：ρv,min=λv×fc/fyv；λv为最小配箍特征值，fc为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。
其中，fc≥16.7N/mm^2（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），fyv≤360N/mm^2（《混凝土结构设计规范》无此规定，《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》有此规定）。
箍筋面积配筋率面积配筋率(ρsv)：配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。
其中，箍筋面积Asv＝单肢箍筋的截面面积Asv1×肢数n。
计算公式为：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)。
最小配筋率：梁：ρsv,min＝0.24×ft／fyv；弯剪扭构件：ρsv,min＝0.28×ft／fyv。
关于最小配筋率最大配筋率与梁高的取值第一是最小配筋率，最小配筋率的确定理论原则应该是受弯构件的第一阶段末，即截面受拉区砼开裂临界状态，此时的配筋应能承担砼开裂后转嫁的全部拉应力，故与全截面有关，应用全截面。
第二是正常的配筋率或最大配筋率，针对的是受弯构件第三阶段，即极限破坏状态，此时截面只与有效高度有关，保护层多厚都无用，故采用有效高度。
钢筋符号表
建筑图纸配筋详细符号一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁配筋表
பைடு நூலகம்
梁尺寸上皮筋jzl082350500t418梁尺寸上皮筋jzl0611轴115轴155轴9b418箍筋81504n021根箍筋梁尺寸下皮筋jzl073下皮筋箍筋300500t218梁尺寸上皮筋jzl05a75轴11轴b2181轴81502箍筋梁尺寸上皮筋jzl057300500t318梁尺寸上皮筋jzl04a11轴115轴15b2221轴11箍筋81502n022根箍筋梁尺寸上皮筋jzl057上皮筋箍筋300600t322梁尺寸上皮筋jzl041上皮筋箍筋5轴106轴11b3225轴1081502n031根梁尺寸上皮筋jzl057上皮筋箍筋300600t622426轴10轴b62242101502f轴
5轴(10)
10轴
基础梁（地下室） 基础梁（地下室）共2根 结施-04;06图 结施-04;06图 01=2根 350×500 T4Ф16 7轴（11） B4Ф16 ￠8＠150（4） 基础梁（地下室） 基础梁（地下室）共1根 01=1根 300×500 T3Ф18 15轴 B3Ф18 ￠8＠150（2） 地下室） （地下室）1根 =3类 01=2根 300×600 T4Ф20 5轴(15) B3Ф20 ￠8＠150（2） 02=1根 300×600 T6Ф22 4/2 6轴(11) B5Ф22 Ф10＠150（2）

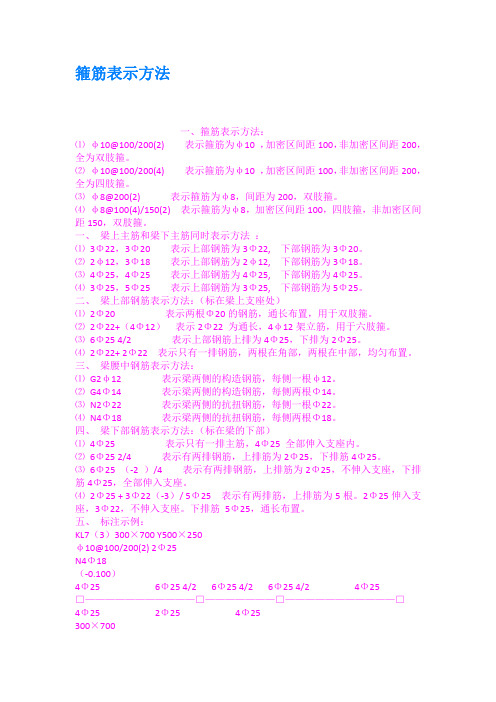

箍筋表示方法
箍筋表示方法一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。
⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注示例：KL7（3）300×700Y500×250φ10@100/200(2)2Φ25N4Φ18（-0.100）4Φ256Φ254/26Φ254/26Φ254/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700KL7(3)300×700表示框架梁7，有三跨，断面宽300，高700。
过梁配筋表
过梁配筋表门窗规格（mm）过梁规格（mm）上部钢筋下部钢筋箍筋砼强度长度高度宽度2400<净跨≤2700300+净跨+300 390 同墙宽2 8 2 14 18 6C202700<净跨≤3000 2 10 上排：2 12下排：2 1220 63000<净跨≤3300 2 8 2 14 21 63300<净跨≤3600 2 10 上排：2 12下排：2 1423 6注：本表数据选自图集03G322-3。
过梁配筋表门窗规格（mm）过梁规格（mm）上部钢筋下部钢筋箍筋砼强度长度高度宽度2100<净跨≤2400250+净跨+250 1502002 6 2 10 18 6C201800<净跨≤2100 2 6 2 10 16 6 1500<净跨≤1800 2 6 2 8 14 6 1200<净跨≤1500 2 6 2 8 12 61000<净跨≤1200100 / 2 6 10 4900<净跨≤1000 2 6 9 4 800<净跨≤900 2 6 8 4 700<净跨≤800 2 6 8 4 600<净跨≤700 2 6 7 4 净跨≤600 2 6 7 4门窗规格（mm）过梁规格（mm）上部钢筋下部钢筋箍筋砼强度长度高度宽度2100<净跨≤2400250+净跨+250 1502502 63 10 18 6C201800<净跨≤2100 2 6 2 10 16 6 1500<净跨≤1800 2 6 2 10 14 6 1200<净跨≤1500 2 6 2 8 12 61000<净跨≤1200100 / 角部2 8中间1 610 4900<净跨≤1000 3 6 9 4 800<净跨≤900 3 6 8 4 700<净跨≤800 3 6 8 4 600<净跨≤700 3 6 7 4 净跨≤600 3 6 7 4 注：1.本表格数据选自图集02YG301.2.净跨为门窗洞口的尺寸.。
钢筋配筋详细表
一、钢筋混凝土板最小配筋量mm2
钢筋的计算截面面积及理论质量
梁纵向钢筋单排最大根数净保护层厚度：25mm 梁宽钢筋直径mm
注：表内分数值,其分子为梁上部纵筋单排最大根数,分母为梁下部钢筋单排最大根数;
梁纵向钢筋单排最大根数 净保护层厚度：30mm
梁宽
bmm
注：表内分数值,其分子为梁上部纵筋单排最大根数,分母为梁下部钢筋单排最大根数;
柱纵向钢筋单排最大根数净保护层厚度：30mm
柱纵向钢筋单排最大根数净保护层厚度：35mm 柱宽 bmm 钢筋直径mm
每米板宽内的钢筋截面面积表
附加箍筋承受集中荷载承载力表
附加箍筋承受集中荷载承载力表F kN
附加吊筋承受集中荷载承载力表
附加吊筋承受集中荷载承载力表F kN。
墙柱配筋表
<=0.5 <=0.13 0.11 0.11 0.09 0.09 0.07
<=0.6 <=0.15 0.13 0.13 0.11 0.11 0.09
<=0.9 <=0.23 0.21 0.19 0.17 0.17 0.15
<=1.0
<=1.05
普 通 箍 复 合 箍 <=0.10 一 螺 旋 复 合 或 0.08 连复 合 螺 旋 普 通 箍 复 合 箍 三 螺 旋 复 合 或 连 续 复 合 螺 旋 0.08 0.06 0.06 0.05
3 X 4 4 X 4 4 X 4
1.83% 0.74% 0.99% 1.38% 2.00% 1.13%
KZ 1 600
600
2 Φ 22 3.8
2 Φ 18 12.7 4 Φ 25 29.4
2 Φ 18 5 Φ 25
12.7 34.3
8
2.2
＠ 100 ＠ 200
4 X 4 6 X 7
0.99% 0.73% 0.98% 1.33%
KZZ 2 1000 1100 2 Φ 25 4.9
12 #### ＠ 100 ＠ 100
强度种类 Fc Ft
读取特征值λ V= 读取混凝土强度= 输入箍筋强度值 计算体积配箍率=
混凝土强度等级 C25 11.9 1.27 0.20 C30 14.3 1.43 C35 16.7 1.57 C40 19.1 1.71 C45 21.1 1.8 C50 23.1 1.89 C55 25.3 1.96 C60 27.5 2.04
0.22 0.2 0.2 0.18
0.24 0.22 0.22 0.2
19.10 300 1.27%
配筋表
混凝土强度设计值（N/mm2）
2
纵向受力钢筋混凝土保护层最小厚度（mm）
现浇钢筋混凝土房屋适用最大高度（m）
钢筋的计算截面面积及公称质量表
每米板宽内的钢筋截面面积表
梁内钢筋排成一排时的钢筋最多根数
梁受集中荷载时的附加箍筋
每根附加吊筋承受集中荷载能力
梁受集中荷载时的附加吊筋
每米箍筋实配面积
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率（%）
框架柱全部纵向受力钢筋最小配筋百分率（%）
框架梁纵向受拉钢筋的最小配筋白分率（%）
柱箍筋加密区的箍筋最小配箍特征值λν（ρν=λνf
框架柱每侧纵向受力钢筋最大根数
纵向受拉钢筋的最小锚固长度
框架柱、框架梁加密区箍筋间距及直径
估算板厚度h/l
估算梁截面（高跨比h/l）
粱的最大高跨比l0/h值
框架柱的截面
框架柱的界面形式一般采用矩形、方形、圆形或多边形等。
截面宽度和高度：非抗震设计时均不宜小于250mm，抗震设计时均不宜小于300mm；
圆柱截面直径及多边形截面的内切圆直径不宜小于350mm；
错层处框架柱的截面高度不小于600mm。
截面高度与宽度的比值不宜大于3。
框架柱的截面宜满足L0/bc≤30；L0/hc≤25；
（L0为柱的计算长度；bc, hc分别为柱截面宽度和高度）。
框架柱的剪跨比宜大于2。
地震作用下弹性层间位移角的限值
受弯构件允许挠度
伸缩缝的最大间距(m)
非法定计量单位与法定计量单位换算关系。
