浅谈变频器对变频电机的驱动控制
《变频调速系统》课件
03
变频调速系统的控制策略
转矩控制
01
转矩控制是通过控制电机的输出转矩来满足系统的转矩需求。
02
在转矩控制中，电机的转速和转矩是独立控制的，可以根据负
载的需求精确地调整转矩。
转矩控制广泛应用于需要精确转矩控制的场合，如电梯、起重
03
机等。
速度控制
1
速度控制是通过控制电机的输出转速来满足系统 的速度需求。
群控管理
在多台电梯并存的场合，变频调速系统可以实现群控管理 ，根据乘客需求和电梯运行状态，智能调度和控制多台电 梯的运行，提高电梯的使用效率。
05
变频调速系统的维护与保养
日常维护与保养
01
02
03
每日检查
检查变频器是否有异常声 音、异常气味、过热等现 象。
清洁保养
定期清洁变频器的外壳和 散热风扇，保持其良好的 散热性能。
电力能源
用于风力发电、水力发 电等可再生能源设备的
控制和调节。
交通运输
应用于地铁、动车、船 舶和飞机等交通工具的
驱动和控制。
空调和制冷
变频空调和制冷设备能 够实现节能降耗，提高
舒适度。
变频调速系统的优缺点
节能降耗
根据实际需求调节电机速度，减少能源浪费。
精确控制
可以实现高精度的速度和位置控制。
变频调速系统的优缺点
定期检查与保养
定期检查
每季度或半年对变频器进行一次全面检查，包括 所有接线、元件、散热系统等。
保养内容
根据检查结果，对变频器进行必要的保养，如更 换元件、清洗散热系统等。
注意事项
在保养过程中，应遵循安全操作规程，确保人员 和设备安全。
06
变频器PWM技术
变频器PWM技术在现代工业领域，变频器已成为不可或缺的设备，广泛应用于电机控制、能源管理等方面。
而在变频器中，PWM（Pulse Width Modulation）技术被广泛采用，为电机提供高效的控制和调节。
一、PWM技术的基本原理PWM技术是通过控制电源的开关时间来控制输出电平的技术。
其基本原理是将一个周期性的脉冲信号，通过调整脉冲的占空比来控制输出电压的大小。
通过PWM技术可以有效地控制电机的转速、电压和电流，实现精确的电机控制。
二、PWM技术的优势1. 精确控制：PWM技术可以通过调整脉冲的占空比来控制输出电压的大小，从而精确控制电机的转速和输出功率。
2. 高效能耗：PWM技术能够实现电能调节，通过快速切换电源的开关状态，在减小功耗的同时提高电源利用率。
3. 噪声低：PWM技术可以通过合理的调整频率和脉冲宽度来减小电机工作时的噪声，并提高整个系统的运行稳定性。
4. 可靠性强：通过PWM技术，可以将输入电源的频率和电压转换为适合电机工作的频率和电压，提高整个系统的可靠性和稳定性。
三、PWM技术的应用场景1. 变频驱动：PWM技术被广泛应用于电机变频驱动系统，如空调、洗衣机、风扇等家电产品。
通过PWM技术可以实现电机转速调节和能量管理，提高产品效率和性能。
2. 能源管理：PWM技术可以应用于太阳能发电、风能发电等能源管理系统中。
通过PWM技术可以实现对电能的有效调节和利用，提高能源利用率和系统的稳定性。
3. 电力电子：PWM技术在电力电子领域也有广泛的应用，如电力变换器、逆变器和交流传动等。
通过PWM技术可以实现对电能的高效转换和控制，提高电力系统的稳定性和运行效率。
四、PWM技术的未来发展随着科学技术的不断进步，PWM技术也在不断创新和发展。
未来，PWM技术有望在以下方面取得更多的突破：1. 高频调制：通过提高PWM技术的调制频率，可实现更高精度的电气调节和响应速度。
2. 多级逆变器：多级PWM逆变器可以实现对电能质量更精细的调控，并提高系统的可靠性和效率。

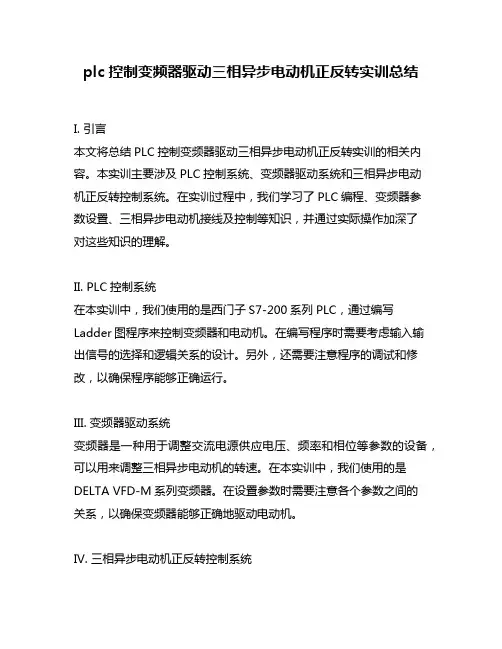

plc控制变频器驱动三相异步电动机正反转实训总结
plc控制变频器驱动三相异步电动机正反转实训总结I. 引言本文将总结PLC控制变频器驱动三相异步电动机正反转实训的相关内容。
本实训主要涉及PLC控制系统、变频器驱动系统和三相异步电动机正反转控制系统。
在实训过程中，我们学习了PLC编程、变频器参数设置、三相异步电动机接线及控制等知识，并通过实际操作加深了对这些知识的理解。
II. PLC控制系统在本实训中，我们使用的是西门子S7-200系列PLC，通过编写Ladder图程序来控制变频器和电动机。
在编写程序时需要考虑输入输出信号的选择和逻辑关系的设计。
另外，还需要注意程序的调试和修改，以确保程序能够正确运行。
III. 变频器驱动系统变频器是一种用于调整交流电源供应电压、频率和相位等参数的设备，可以用来调整三相异步电动机的转速。
在本实训中，我们使用的是DELTA VFD-M系列变频器。
在设置参数时需要注意各个参数之间的关系，以确保变频器能够正确地驱动电动机。
IV. 三相异步电动机正反转控制系统三相异步电动机是一种常见的工业用电机，可以通过变频器来调整其转速。
在本实训中，我们主要学习了三相异步电动机的接线和正反转控制。
在接线时需要注意各个端子之间的连接关系，以及接地等问题。
在正反转控制时需要编写PLC程序，并通过变频器来调整电动机的转速和方向。
V. 实训总结通过本实训，我们深入了解了PLC控制系统、变频器驱动系统和三相异步电动机正反转控制系统的相关知识。
同时，我们也学会了如何进行PLC编程、变频器参数设置和电动机接线及控制等操作。
这些知识对于工业自动化领域的从业人员来说非常重要，能够帮助他们更好地理解和应用相关技术。
高压变频器的工作原理
高压变频器的工作原理高压变频器是一种广泛应用于工业领域的电力调节设备，其主要功能是将输入电源的频率和电压转换为适合供给高压电机的输出，实现对电机转速的调节和控制。
本文将详细介绍高压变频器的工作原理。
一、高压变频器的基本构成高压变频器由整流单元、滤波单元、逆变单元、控制单元和保护单元等组成。
1. 整流单元：将交流电源转换为直流电源，通常采用全控整流桥电路实现。
2. 滤波单元：对整流后的直流电进行滤波，使输出电压平稳，减小电压脉动。
3. 逆变单元：将滤波后的直流电压转换为可调节的交流电压，一般采用高频开关器件，如IGBT等。
4. 控制单元：负责对高压变频器的工作进行调节和控制，包括输入输出信号的采集、信号处理和PWM调制等功能。
5. 保护单元：监测高压变频器的工作状态，如电流、电压、温度等参数，当出现异常情况时进行保护措施，确保设备的安全运行。
二、高压变频器的工作原理可以简单概括为四个步骤：采集输入信号、信号处理、PWM调制和输出控制。
1. 采集输入信号：高压变频器通过采集输入信号，如电流、电压和速度等参数，获取电机的实际工作状态。
2. 信号处理：通过对输入信号的处理，如滤波、放大、采样等操作，将其转换为控制单元可以处理的数字信号。
这些信号包含了电机的工作状态和外部设定的控制指令。
3. PWM调制：根据控制单元中的控制算法和调节策略，通过对逆变电路的控制，实现对输出电压的调节。
PWM调制技术可以通过改变逆变器输出电压的占空比来实现对电机转速的调节。
4. 输出控制：PWM调制后的信号经过输出滤波后供给电机，实现电机的驱动。
输出控制单元可以根据实际需要进行速度、转矩等外部参数的调节，从而实现对电机的精确控制。
三、高压变频器的优势与应用领域高压变频器具有以下几个优势：1. 能耗节约：高压变频器通过调整电机的输出频率和电压，实现对电机负载的匹配，从而达到节能的效果。
2. 精确控制：高压变频器具有精确的输出控制能力，可以实现对电机的精确调速，适应各种工况要求。
变频器的远程控制及调速原理
变频器的远程控制及调速原理变频器远程控制及调速原理-----唐玉龙一、变频器的远程控制什么是变频器远程控制器在许多变频器的应用现场，电机与操作室距离较远。
如将变频器安装在现场，不便于工人的观察与操作；如安装在操作室内，则动力线拉的距离太远，成本高，且对变频器本身及系统中其他设备造成干扰。
针对上述应用情况，我们开发研制了变频器远程控制器产品。
变频器远程控制器是一种实现变频器远程操作的智能仪表，通过RS485网络远程控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的工作频率、转速等运行状态信息。
单机通讯距离可达1200米(9600bps)，有效减少变频器的干扰。
这样就可将变频器安装在电动机附近，通过屏蔽通讯线接到远端操作室内仪表盘上的变频器远程控制器上，在操作室内就能观察和操作变频器的运行状态。
另外，变频器远程控制器还可接外置操作按钮，有手动/自动切换及监听等功能,可接入计算机控制系统，便于工程使用。
二、变频器远程控制器的种类和功能我们研发的变频器远程控制器根据变频器的不同可分为标准型和加强型；根据通讯方式的不同可分为有线通讯、无线通讯；根据不同的通讯协议也分别有相应的产品。
如果没有通讯接口或无法知道其通讯协议的变频器，可在变频器一端接上我们的远端转换器，将模拟信号和开关信号通过485网络传送到远程控制器上。
这样对没有通讯口或无法知道通讯协议的变频器也都能使用，真正实现变频器万能远程控制器的功能。
二、交流异步电动机变频调速原理变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。
现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
EV系列变频器参数设定
EV系列变频器参数设定EV系列变频器是一种先进的电力变频调速设备，广泛应用于电机驱动控制系统中。
通过根据负载的需求，调整变频器的输出频率，来实现对电机速度的精确调节。
在使用EV系列变频器时，需要对一些参数进行设定，以确保变频器的正常工作。
以下将详细介绍EV系列变频器的参数设定。
1.主频设置：主要用于设定变频器的输出频率范围，通常可选择50Hz或60Hz。
2.负载类型设置：根据不同的负载类型，设定对应的参数。
常见的负载类型包括恒扭矩负载、恒功率负载和变转矩负载等。
3.控制模式设置：可选择速度调节模式或扭矩控制模式。
速度调节模式可实现电机的精确速度调节，而扭矩控制模式可实现对电机输出扭矩的精确控制。
4.加速时间和减速时间设置：设定变频器的加速和减速时间，控制电机的平稳启停。
5.频率反馈设置：根据需要，设定变频器是否需要通过反馈信号来对输出频率进行实时控制。
6.PID控制参数设置：PID控制是一种广泛应用于工控系统中的控制算法，通过调节PID参数，可以实现对电机速度的精确控制。
7.过载保护设置：设定变频器的过载保护参数，以避免电机在超负荷工况下的损坏。
8.故障保护设置：根据实际需求，设置变频器的故障保护参数，以及故障报警方式。
9.输入输出设置：根据实际应用需求，设定变频器的输入输出参数，如开关量输入输出、模拟量输入输出等。
10.通信设置：EV系列变频器通常配备有通信接口，可以与上位机或其他设备进行通信。
通过设置通信参数，实现设备之间的数据交换和远程控制。
11.基本参数设定：包括电压设定、电流设定、功率因数设定等基本参数的设定。
12.软启动设定：设定变频器的软启动功能，以避免电机的冲击启动，延长电机的使用寿命。
13.电机保护设置：设定电机的过电流保护、过压保护、欠压保护等参数，以保护电机的安全运行。
14.多电机控制设置：设定多个电机之间的协同控制参数，实现电机之间的同步运行或逆变。
以上是EV系列变频器的一些常见参数设定。
浅谈变频器常见故障原因及解决措施
1概述变频器英文缩写为VFD，它可以通过电力半导体的通断作用改变电源的频率，进而改变电机运转的速度以满足工业生产的需求。
随着工业自动化的发展，变频器在工业中的应用越来越广泛。
然而在实际生产过程中，由于工作人员对变频器存在使用不当、操作有误、维护不及时等诸多因素，使变频器在使用过程中经常出现一些故障，本文主要介绍变频器常见的几种故障及解决措施。
2变频器故障分类根据变频器故障的特点，我们可以将其归结为以下几种类型：①按故障的时间因素分为突发性故障、间歇性故障和老化性故障。
突发性故障是突发发生的故障，这种故障一般都没有预见性。
此类现象由于没有规律性，因此在维修时存在比较大的困难，只有对变频器的原理熟悉，才能快速地解决故障。
间歇性故障就是设备在运行的时候突然出现不能用，突然能用的情况；老化性故障就是由于设备运行的年限较长，元器件出现老化的故障。
②按照故障所在位置可以分为内部故障和电源故障。
内部故障就是变频器自身出现的故障，如电容短路、欠压、过压等故障；而电源故障则是指变频器供电系统出现的故障，例如缺相。
③按显性和隐性故障分类，显性故障是指故障部位有明显的异常现象，即明显的外部表征，很容易被人发现；隐性故障是指故障部位没有明显的异常，即无明显的外部特征，无法通过主观判断出故障部位，一定要借助一定的辅助手段，如仪表仪器等来判断，而有一些则还需要依赖于一定的工作经验。
3变频器常见故障及其解决措施3.1过压变频器出现过压故障，主要是指变频器的中间电路直流电压高于过电压的极限值。
一般情况下出现这种情况可能是由于雷雨天气，雷电对电网的影响，导致变频器电压过高而停止工作，这时我们60秒后再接通变频器的电源即可。
因为雷电是瞬时的，没有持续性，故雷雨天气对变频器的影响是短暂的。
除了雷雨天气可以造成过压外，变频器在驱动大惯性负载时，也会出现过压的情况，这时只要延长变频器的减速时间参数，就可以很快排除故障现象。
3.2过电流过电流指的是变频器输出的电流超过额定电流的1/5。
浅谈变频器驱动下的异步电机设计与分析
浅谈变频器驱动下的异步电机设计与分析【摘要】地球上能源的进一步枯竭，促使人们寻找节能的各种途径。
异步电机消耗了我国一半以上的电能，异步电机的合理使用是节能问题的重中之重，使用变频器驱动是异步电机节能的最主要手段，其主要节能的原理是调节电机的转速以适应各种不同的工况，避免了不必要的能源浪费。
本文就异步电机的概况、设计的重点及未来发展趋势进行研究和讨论。
【关键词】变频器驱动异步电机设计与分析近年来，变频调速技术的发展和应用越来越广泛，人们也越来越重视变频调速状态下异步电机的性能。
变频电源供电与传统的电网供电不同，在变频供电的状态下，电流、电压中会有高次谐波的产生，影响了异步电动机的功率因数、效率等性能。
异步电机在以往的设计中对低电源谐波考虑很少，因此，传统的异步电机在变频状态下虽然可以达到很好的节能效果，但是无法达到理想的运行性能，因此，变频器驱动下的异步电机的设计与分析对异步电机设计的完善具有重大的现实指导意义。
1 变频器驱动下异步电机概述变频调速技术已经成为电气传动的研究重点，因其众多优点如：调速和起制动性能优良、效率高、节能效果显著、应用广泛等被国内外专家学者认为是最具发展前途的电器传动技术。
变频调速技术有机地将各种高新技术结合在一起，广泛运用于机械、冶金、化工等行业。
变频器驱动下的异步电机的优点有以下几个：第一，制造方便。
因变频器驱动下的异步电机中的转子不需要绕线，所以与传统的异步电机相比，变频调速的异步电机省掉了电刷、集电环等装备，结构简单、制造和维护也非常方便。
第二，性能稳定。
由于变频器驱动下的异步电机优良的起制动性极大地促进了交流调速系统的稳定性，因此变频器驱动的异步电机实现了电机的无级平滑调速，调速效果非常好，性能也更加稳定。
第三，起动特性良好。
变频器驱动下的异步电机运用了变压变频的电源进行供电，在电机起动时，起动转矩很大，起动电流较低，保证了其良好的起动性能。
第四，显著的节能效果。
