材料微波介电常数和磁导率测量
材料微波介电常数和磁导率测量 摘要：材料的微波介电常数和磁导率决定了材料对于微波波段电磁波的吸波能力，是材料重要的物理性质。本文使用微波开短路方法测量了材料的微波介电常数和磁导率。
关键词：微波介电常数；磁导率；同轴系统 1. 引言 隐身技术是通过控制、降低目标的可探测信号特征，使其不易被微波、红外、可见光、声波等各种探测设备发现、跟踪、定位的综合技术。其中，微波隐身（或称雷达波隐身）的研究早在20世纪30年代就开始了。现在已经发展成集形状隐身、材料隐身等一体的高度复杂的技术，并已应用到导弹、飞机、舰船、装甲车辆、重要军事设施等许多武器装备上。 雷达隐身技术中，最简单的一种是涂覆型隐身技术。它是将吸收材料直接以一定的厚度涂覆在外壳以降低对微波的反射，减小雷达探测截面，提高隐身能力。
2. 实验目的 1. 了解和掌握微波开路和短路的含意和实现方法。 2. 掌握测量材料微波介电常数和磁导率的原理和方法 。 3. 了解微波测试系统元部件的作用。
3.实验原理 对于涂覆在金属平板（假定其为理想导体，下同）表面的单层吸波材料，空气浴涂层界面出的输入阻抗为：
Z=𝑍0√𝜇𝛾𝜀𝛾𝑡ℎ(𝛾𝑑) （1）
其中𝑍0√
𝜇0
𝜀0
=377Ω是自由空间波粗口，γ是电磁波在涂层中的传播常数，d是吸波涂层厚度，
𝜇𝛾，𝜀𝛾分别为涂层的相对磁导率和相对介电常数。
当电磁波有空气向涂层垂直入射式，在界面上的反射系数为：
Γ=𝑍−𝑍0
𝑍+𝑍0
（2）
以分贝（dB）表示的功率反射率为： R=20lg|Γ| （3） 对于多层涂覆，电磁波垂直入射到第n层是，其输入阻抗为： 𝑍𝑛=𝜂𝑛
𝑍𝑛−1+𝜂𝑛𝑡ℎ(𝛾𝑛𝑑𝑛)
𝑛𝑛+𝑍𝑛−1𝑡ℎ(𝛾𝑛𝑑𝑛) （4）
其中，𝜂𝑛=√(𝜇𝑛′−𝑗𝜇𝑛′′)/(𝜀𝑛′−𝑗𝜀𝑛′′)是第n层的特性阻抗，𝛾𝑛=j𝜔𝑐√(𝜇𝑛′−𝑗𝜇𝑛′′)/(𝜀𝑛′−𝑗𝜀𝑛
′′)
是第n层的传播常数，𝑑𝑛为第n层的厚度，𝑍𝑛−1为第n-1层入射面的输入阻抗。 理想导体平板的输入阻抗为0，最外层的输入阻抗可以通过迭代法得出，从而由公式（2）和公式（3）得到反射率。 由此可见，无论是单层涂覆还是多层涂覆，测出各层材料的复介电常数𝜀𝑟和复磁导率𝜇𝑟
及其与频率的关系是设计隐身涂层的关键。
网络分析仪今年已较多地用于测量材料微波波段的𝜇𝑟，𝜀𝑟，但其价格较高。我们在此介绍一种基于测量线的波导测量装置，用其测出开路，短路二点阻抗，推算出𝜇𝑟和𝜀𝑟。图1是该装置的示意图。
图1 一种基于测量线的波导测量装置 在微波测量中，是通过驻波的测量来得到阻抗。对图1所示的测量装置，可以用如图2所示的传输线模型进行分析。
图2 传输线模型 以𝑒𝛾𝑧表示入射波，𝑒−𝛾𝑧表示反射波，γ=α+jβ为传播常数，入射波电压振幅与电流振幅之比为+𝑍𝑐，反射波此比值为−𝑍𝑐，坐标为z点的电压复振幅与电流复振幅之比称为该店输入阻抗，简称该点阻抗Z(z)，即：
Z(z)=𝑈(𝑧)𝐼(𝑧)=𝑍𝑐𝑒𝛾𝑧+Γ𝐿𝑒−𝛾𝑧𝑒𝛾𝑧−Γ𝐿𝑒−𝛾𝑧=𝑍𝑐
𝑍𝐿+𝑍𝑐𝑡ℎ𝛾𝑧
𝑍𝑐+𝑍𝐿𝑡ℎ𝛾𝑧 （5） 其中，Γ𝐿是负载上的电压反射系数，可以推得： Γ𝐿=𝑍𝐿−𝑍𝑐𝑍𝑐+𝑍𝐿=|Γ𝐿|𝑒𝑗𝜙𝐿 （6）
坐标为z点的电压反射系数: Γ(z)=𝑈𝑟(𝑧)𝑈𝑖(𝑧)=𝑈𝑟𝐿𝑒+𝛾𝑧𝑈𝑖𝐿𝑒−𝛾𝑧=Γ𝐿𝑒−2𝛾𝑧=|Γ𝐿|𝑒−2𝛾𝑧𝑒−𝑗(𝜙𝐿−2𝛽𝑧)=|Γ𝐿|𝑒𝑗𝜙(𝑧) （7）
其中|Γ(𝑧)|=|Γ𝐿|𝑒−2𝛼𝑧，ϕ(z)−𝜙𝐿
=2𝛽𝑧，于是从（5）式又推得：
Z(z)=𝑍𝐶
1+Γ𝐿(𝑧)
1−Γ𝐿(𝑧) （8）
当线上有两点𝑧1和𝑧2，𝑧1−𝑧2=𝑙，两点阻抗分别为𝑍1，𝑍2，则： 𝑍2=𝑍𝐶
𝑍1+𝑍𝐶𝑡ℎ𝛾𝑙
𝑍𝐶+𝑍𝐶𝑡ℎ𝛾𝑙 （9）
定义驻波最大点与最小点电压之比为电压驻波比： ρ=𝑒𝛾𝑧𝑚𝑎𝑥𝑒𝛾𝑧𝑚𝑖𝑛∗1+|Γ(𝑧𝑚𝑎𝑥)|1−|Γ(𝑧𝑚𝑖𝑛)| （10）
在图1所示测量装置上，当终端短路时，即𝑍𝐿
=0，由（5）式知，样品输入端面向终
端的等效阻抗为： 𝑍1短=𝑍𝐶介质𝑡ℎ𝛾𝑙介质 （11）
𝑍1也是空气波导的负载阻抗，其中𝑍𝐶介质是介质波导的特性阻抗，𝑙介质是测量样品的厚度。
当终端接上四分之一波导波长长度的短路线时，根据（5）式，从B端向右看B处的阻抗为：
𝑍𝐵=𝑍𝐶
𝑍𝐿+𝑗𝑍𝐶tan(𝑘𝑔𝜆𝑔/4)
𝑍𝑐+𝑗𝑍𝐿tan(𝑘𝑔𝜆𝑔/4)
此时𝑍𝐿=0，𝑘𝑔=2𝜋𝜆𝑔，因此𝑍𝐵=𝑍𝐶
𝑡𝑎𝑛𝜋2→∞，B端等效开路。于是，由（5）式知，样品
输入端面向终端的等效阻抗为： 𝑍1开=𝑍𝐶介质𝑡ℎ𝛾𝑙介质 （12）
同时，由（5）式知，在距离样品输入端面D的驻波最小点处阻抗是： Z(D)=𝑍𝐶
𝑍1+𝑗𝑍𝐶tan(𝑘𝑔𝐷)
𝑍𝑐+𝑗𝑍𝐿tan(𝑘𝑔𝐷)
由此得：
𝑍1=𝑍𝐶
1−𝑗𝑍𝐶𝑍(𝐷)tan(𝑘𝑔𝐷)
𝑍𝐶
𝑍(𝐷)−𝑗tan(𝑘𝑔𝐷)
由（8）式得： 𝑍𝐶𝑍(𝐷)=1−Γ(𝐷)1+Γ(𝐷)=1−|Γ|𝑒𝑗𝜙1+|Γ|𝑒𝑗𝜙 在驻波最小点𝑒𝑗𝜙=𝑒𝑗(2𝑛+1)𝜋=−1，所以 𝑍𝐶𝑍(𝐷)=1+|Γ|1−|Γ|=𝜌
由此得： 𝑍1
𝑍𝐶=1−𝑗𝜌tan(𝑘𝑔𝐷)𝜌−𝑗tan(𝑘𝑔𝐷) （13）
可见测出驻波比𝜌即可得𝑍1𝑍𝐶。 对于柱状波导中的TE波，𝑍𝐶=𝑗𝜔𝜇𝛾，因此介质波导的𝑍𝐶介质=𝑗𝜔𝜇0𝜇𝑟𝛾，空气波导的𝑍𝐶≈𝜔𝜇0
𝑘𝑔
，因此，
𝜇𝑟=−j𝜆𝑔2𝜋𝛾𝑍𝐶介质
𝑍𝐶
（14）
由（11）式和（12）式得： 𝑍𝐶介质𝑍𝐶=√𝑍1短𝑍𝐶∗𝑍1开
𝑍𝐶
（15）
γ=1𝑙介质𝑎𝑟𝑐𝑡ℎ√
𝑍1短/𝑍𝐶
𝑍1开/𝑍𝐶
（16）
分别测出终端短路和等效开路两种状态的驻波比ρ，综合（13）（14）（15）（16）式即可得到𝜇𝑟值。 在介质波导中， 𝑘𝑐2=𝜔2𝜇𝜀+𝛾2=𝑘02𝜇𝑟𝜀𝑟+𝛾2 因此，
𝜀𝑟=𝑘𝑐2−𝛾2𝑘02𝜇𝑟=(𝜆02𝜋)2(2𝜋𝜆𝑐)2−𝛾2𝜇𝑟
（17）
其中𝜆0为自由空间波长，𝜆𝑐为波导截止波长。 从以上分析显而易见这种开路、短路两点法测量比较简便，可以同时的到𝜇𝑟和𝜀𝑟，且不需解超越方程。
4.实验仪器 测试系统如图3所示，用微波源的等幅波，外调制用1KHz的方波，以提高稳定度和测量精度。 图3 实验系统示意框图 5.实验内容 1. 调节微波测试系统，选择好工作频率，测试系统处于稳定可靠的工作状态（极化衰减器置于0.5dB）。 2. 测量待测材料厚度和波导板厚度。 3. 参考点位置的测量，测量线终端短路，用等指示法测得终端短路时最小点的位置作为参考点d。测量波导波长，与频率计划的频率计算出的波导波长比较误差。 4. 短路测量材料参数。将材料片和短路板接入测量线的输出端，用等指示法测得最小点的位置和最小点的藕合电压放大值，用精密衰减器，用替代法测得电压最大值和最小值之间的替代分贝数。 5. 开路测量材料参数。将可调短路活塞置于𝜆𝑔/4的位置使活塞波导口呈开路状态，与材料一片并接入测量线的输出端，与上相同测量开路状态下驻波最小点的位置，最小点位置上耦合电压的放大值与最大值的替代量。 6. 用测得的数据输入程序计算出𝜇𝑟和𝜀𝑟 。 7. 改变微波频率f，测量𝜇𝑟和𝜀𝑟与频率f的关系。
6.实验数据及处理 1.基本参量 参量 材料厚度/mm 波导管长度/mm 微波频率/GHz 测量值 1.90 22.60 9.00
2.对于波导波长𝜆𝑔的测量 驻波节点数 1 2 距离/mm 125.90 150.80
从而可以求的波导波长𝜆𝑔
=49.80𝑚𝑚。
电磁场与微波测量实验报告 微波 实验六 用谐振腔微扰法测量介电常数
北京邮电大学电磁场与微波测量实验报告实验六用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。
微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。
一、 实验目的1． 了解谐振腔的基本知识。
2． 学习用谐振腔法测量介质特性的原理和方法二、 实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。
反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。
谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。
谐振腔的有载品质因数QL 由下式确定：210f f f Q L -=式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。
谐振腔的Q 值越高，谐振曲线越窄，因此Q 值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。
如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。
图1 反射式谐振腔谐振曲线 图2 微找法TE10n 模式矩形腔示意图电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tan δ可由下列关系式表示：εεε''-'=j ， εεδ'''=tan ，其中：ε，和ε，，分别表示ε的实部和虚部。
选择TE10n ，(n 为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x ＝α／2，z ＝l ／2处，且样品棒的轴向与y 轴平行，如图2所示。
假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d ／h<1／10)，y 方向的退磁场可以忽略。
2．介质棒样品体积Vs 远小于谐振腔体积V0，则可以认为除样品所在处的电磁场发生变化外，其余部分的电磁场保持不变，因此可以把样品看成一个微扰，则样品中的电场与外电场相等。
材料学中的物性测量
材料学中的物性测量材料学是研究物质的组成、结构、性质以及制备方法和应用的学科。
而物性测量则是材料学中的重要研究方法之一。
通过对材料的物理、化学性质以及其他特性进行测量和评估，可以深入了解材料的性能、品质和适用范围。
本文将介绍材料学中常见的物性测量方法及其应用。
1. 密度测量材料的密度是指单位体积内的质量，常用单位是克/立方厘米。
密度测量是了解材料质量和结构的重要手段之一。
测量常采用比重法、浮法和气体置换法等。
比重法是通过称量材料样品在空气和液体中的质量差异，计算出密度。
浮法则是通过浸泡样品于已知密度溶液中，根据浸入液体的位移计算出样品的密度。
而气体置换法是测量材料在空气和气体中质量差异，由此计算出密度。
2. 硬度测量材料的硬度是指该材料抵抗外部力量损伤的能力。
硬度测量是最广泛应用的物性测量方法之一。
常见的硬度测试方法有布氏硬度、洛氏硬度、维氏硬度和超声硬度等。
布氏硬度测试通过在材料表面施加一定压力，根据压入后的痕迹大小确定硬度。
洛氏硬度测试则是通过利用金刚石锥尖对材料表面进行压入，根据压入后的锥尖印记长度计算出硬度。
维氏硬度测试是利用钻石金字塔形的工具压入材料表面，根据压入深度计算出硬度。
超声硬度测试则是利用超声波在材料中传播速度的变化来测定材料的硬度。
3. 强度测量材料的强度是材料抵抗外力破坏的能力，常用单位为兆帕（MPa）。
强度测量是评估材料耐久性和可靠性的重要手段。
常见的强度测量方法有拉伸试验、压缩试验和弯曲试验等。
拉伸试验用来测量材料在拉伸加载下的应力-应变关系，根据载荷和变形之间的关系计算出杨氏模量和屈服强度等参数。
压缩试验则是将材料置于压力装置下，测量材料在压缩加载下的应力与应变关系。
弯曲试验是通过对材料进行弯曲加载，测量材料在弯曲过程中的应力与应变关系。
4. 热性能测量材料的热性能是指材料在热力学条件下的响应和变化情况。
热性能测量有助于了解材料的热胀缩性、导热性和热传导性等特性。
常见的热性能测量方法有热膨胀系数测量、热导率测量和热传导系数测量。
带状线法测量微波材料的复介电常数
书山有路勤为径，学海无涯苦作舟

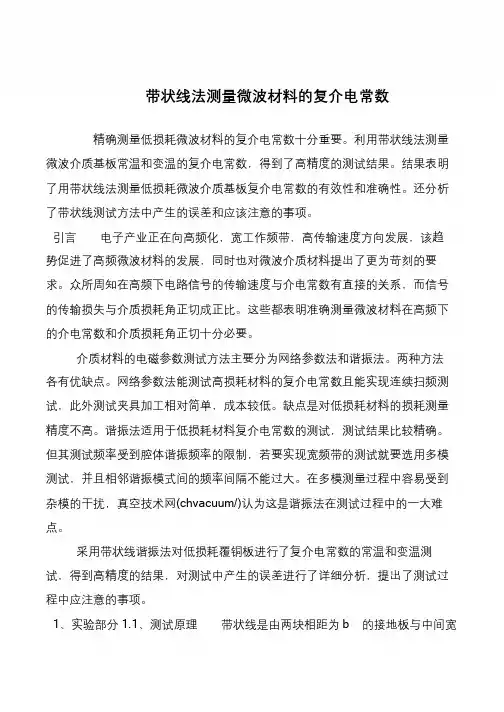

带状线法测量微波材料的复介电常数
精确测量低损耗微波材料的复介电常数十分重要。
利用带状线法测量微波介质基板常温和变温的复介电常数，得到了高精度的测试结果。
结果表明了用带状线法测量低损耗微波介质基板复介电常数的有效性和准确性。
还分析了带状线测试方法中产生的误差和应该注意的事项。
引言电子产业正在向高频化，宽工作频带，高传输速度方向发展，该趋势促进了高频微波材料的发展，同时也对微波介质材料提出了更为苛刻的要求。
众所周知在高频下电路信号的传输速度与介电常数有直接的关系，而信号的传输损失与介质损耗角正切成正比。
这些都表明准确测量微波材料在高频下的介电常数和介质损耗角正切十分必要。
介质材料的电磁参数测试方法主要分为网络参数法和谐振法。
两种方法各有优缺点。
网络参数法能测试高损耗材料的复介电常数且能实现连续扫频测试，此外测试夹具加工相对简单，成本较低。
缺点是对低损耗材料的损耗测量精度不高。
谐振法适用于低损耗材料复介电常数的测试，测试结果比较精确。
但其测试频率受到腔体谐振频率的限制，若要实现宽频带的测试就要选用多模测试，并且相邻谐振模式间的频率间隔不能过大。
在多模测量过程中容易受到杂模的干扰，真空技术网(chvacuum/)认为这是谐振法在测试过程中的一大难点。
采用带状线谐振法对低损耗覆铜板进行了复介电常数的常温和变温测试，得到高精度的结果，对测试中产生的误差进行了详细分析，提出了测试过程中应注意的事项。
1、实验部分1.1、测试原理带状线是由两块相距为b 的接地板与中间宽。
微波法测介电常数
反射式速调管的结构原理图
反射式速调管K-27的结构和管座图
阴极发射电子经直流加速电压加速，以初速度v。通 过谐振腔栅网间隙驰向反射极。因反射极对阴极为负电 压，所以使电子减速，最后将发射电子折返穿过谐振腔 栅网。由于热扰动等原因，谐振腔栅网存在一高频交变 场,初速为v。的电子穿过栅网时将因受高频电场作用而 加速或减速，如图所示。
原理：
当把小样品放到谐振腔中时，会引起谐振腔的谐振腔 的谐振频率和品质因数的变化。如果样品很小，可以看成 一个微拢，假设：
1、放进样品后所引起的相对变化很小。令空腔的谐振频 率为 f0 放进样品后腔的谐振频率为 f ，有 | f f0 | 1 2、放进样品后，除样品所在处的电磁场发生变化外，腔 内其它其它的地方的电磁场保持不变，则可得不到谐振腔 的微拢公式：
当高频电场为正时，穿过栅网的
电子① 受到加速；高频场为负时，
穿过栅网电子③ 受到减速；而高
频场为零时，穿过栅网的电子② 速度不变，这就是速度调制。当电子群回到谐振腔栅网 间隙的时候，遇到腔内减速高频场就可把能量交给高频 场，从而使速调管维持振荡。当群聚中心电子从穿出栅
网到返回栅网的渡越时间满足式τ0＝(ｎ＋３／４)Ｔ (ｎ ＝０，１，２，３，···)时,发生最强的振荡，式中Ｔ为高
三、观察波导管的工作状态
一般说，波导管中存在入射波和反射波。描述波导管中匹配和反 射程度的物理量是驻波比或反射系数。由于终端情况不同，波导管中 电磁场的分布情况也不同，可以把波导管的工作状态归结为三种状态； 匹配状态、驻波状态和混波状态，它们的电场分布曲线分别如图a、b、 c所示。
介电常数检测

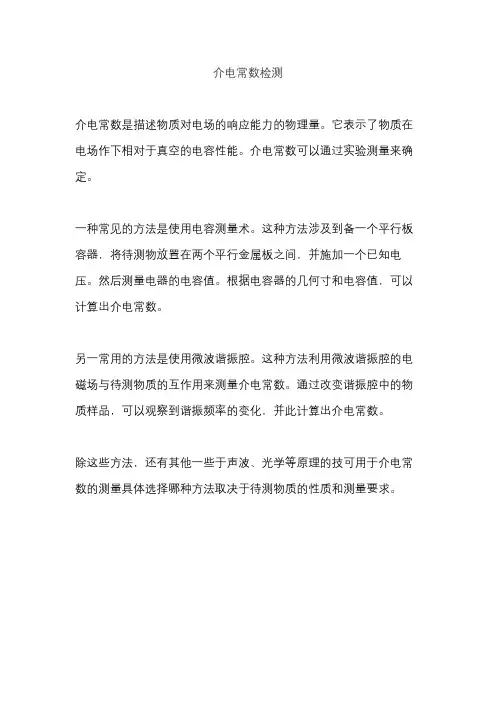

介电常数检测
