微波基础知识及测介电常数
实验五 微波实验
微波技术是近代发展起来的一门尖端科学技术，它不仅在通讯、原子能技术、空间技术、量子电子学以及农业生产等方面有着广泛的应用，在科学研究中也是一种重要的观测手段，微波的研究方法和测试设备都与无线电波的不同。从图1可以看出，微波的频率范围是处于光波和广播电视所采用的无线电波之间，因此它兼有两者的性质，却又区别于两者。与无线电波相比，微波有下述几个主要特点
图1 电磁波的分类
1．波长短(1m—1mm)：具有直线传播的特性，利用这个特点，就能在微波波段制成
方向性极好的天线系统，也可以收到地面和宇宙空间各种物体反射回来的微弱信号，从而
确定物体的方位和距离，为雷达定位、导航等领域提供了广阔的应用。
2．频率高：微波的电磁振荡周期(10-9一10-12s)很短，已经和电子管中电子在电极间的飞越时间(约10-9s)可以比拟，甚至还小，因此普通电子管不能再用作微波器件(振荡器、放大器和检波器)中，而必须采用原理完全不同的微波电子管(速调管、磁控管和行波管等)、微波固体器件和量子器件来代替。另外，微波传输线、微波元件和微波测量设备的线度与波长具有相近的数量级，在导体中传播时趋肤效应和辐射变得十分严重，一般无线电元件如电阻，电容，电感等元件都不再适用，也必须用原理完全不同的微波元件(波导管、波导元件、谐振腔等)来代替。
3．微波在研究方法上不像无线电那样去研究电路中的电压和电流，而是研究微波系统中的电磁场，以波长、功率、驻波系数等作为基本测量参量。
4．量子特性：在微波波段，电磁波每个量子的能量范围大约是10-6～10-3eV，而许多原子和分子发射和吸收的电磁波的波长也正好处在微波波段内。人们利用这一特点来研究分子和原子的结构，发展了微波波谱学和量子电子学等尖端学科，并研制了低噪音的量子放大器和准确的分子钟，原子钟。(北京大华无线电仪器厂)
5．能穿透电离层：微波可以畅通无阻地穿越地球上空的电离层，为卫星通讯，宇宙通讯和射电天文学的研究和发展提供了广阔的前途。
综上所述微波具有自己的特点，不论在处理问题时运用的概念和方法上，还是在实际应用的微波系统的原理和结构上，都与普通无线电不同。微波实验是近代物理实验的重要组成部分。
实 验 目 的
1. 学习微波的基本知识；
2. 了解微波在波导中传播的特点，掌握微波基本测量技术；
3. 学习用微波作为观测手段来研究物理现象。
微波基本知识
一、电磁波的基本关系
描写电磁场的基本方程是： D， 0B
tBE，tDjH⑴
和
ED， HB， Ej。 ⑵
方程组⑴称为Maxwell方程组，方程组⑵描述了介质的性质对场的影响。
对于空气和导体的界面，由上述关系可以得到边界条件(左侧均为空气中场量)
0tE，onE，
⑶
iHt，0nH。
方程组⑶表明，在导体附近电场必须垂直于导体表面，而磁场则应平行于导体表面。
二、矩形波导中波的传播
在微波波段，随着工作频率的升高，导线的趋肤效应和辐射效应增大，使得普通的双导线不能完全传输微波能量，而必须改用微波传输线。常用的微波传输线有平行双线、同轴线、带状线、微带线、金属波导管及介质波导等多种形式的传输线，本实验用的是矩形波导管，波导是指能够引导电磁波沿一定方向传输能量的传输线。
根据电磁场的普遍规律——Maxwell方程组或由它导出的波动方程以及具体波导的边界条件，可以严格求解出只有两大类波能够在矩形波导中传播：①横电波又称为磁波，简写为TE波或H波，磁场可以有纵向和横向的分量，但电场只有横向分量。②横磁波又称为电波，简写为TM波或E波，电场可以有纵向和横向的分量，但磁场只有横向分量。在实际应用中，一般让波导中存在一种波型，而且只传输一种波型，我们实验用的TE10波就是矩形波导中常用的一种波型。
1．TE10型波
在一个均匀、无限长和无耗的矩形波导中，从电磁场基本方程组⑴和⑵出发，可以解得沿z方向传播的TE10型波的各个场分量为
)()sin(ztjxeaxajH， 0yH， )()cos(ztjzeaxajH
0xE， )(0)sin(ztjyeaxajE， 0zE， ⑷
其中：ω为电磁波的角频率，f2，是微波频率；
a为波导截面宽边的长度；
β为微波沿传输方向的相位常数β=2π/λg；
λg为波导波长，2)2(1ag
图2和式⑷均表明，TE10波具有如下特点：
①存在一个临界波长＝2α，只有波长λ
②波导波长λg >自由空间波长λ。 ③电场只存在横向分量，电力线从一个导体壁出发，终止在另一个导体壁上，并且始
终平行于波导的窄边。
④磁场既有横向分量，也有纵向分量，磁力线环绕电力线。
⑤电磁场在波导的纵方向(z)上形成行波。在z方向上，和的分布规律相同，
也就是说最大处也最大，为零处也为零，场的这种结构是行波的特点。
图 2 TE10波的电磁场结构（a）,（b）,(c) 及波导壁电流分布(d)
2．波导管的工作状态
如果波导终端负载是匹配的，传播到终端的电磁波的所有能量全部被吸收，这时波导中呈现的是行波。当波导终端不匹配时，就有一部分波被反射，波导中的任何不均匀性也会产生反射，形成所谓混合波。为描述电磁波，引入反射系数与驻波比的概念，反射系数定义为
jireEE/。
驻波比ρ定义为：
minmaxEE
其中：maxE和minE分别为波腹和波节图 3（a）行波,（b）混合波,(c)驻波
点电场E的大小。
不难看出：对于行波，ρ=1；对于驻波，ρ=∞；而当1
行波、混合波和驻波的振幅分布波示意图。
常用微波元件及设备简介
1．波导管：本实验所使用的波导管型号为BJ—100，其内腔尺寸为α＝22.86mm，b＝10．16mm。其主模频率范围为8．20～12．50GHz，截止频率为6．557GHz。
2．隔离器：位于磁场中的某些铁氧体材料对于来自不同方向的电磁波有着不同的吸收，经过适当调节，可使其对微波具有单方向传播的特性(见图4)。隔离器常用于振荡器与负载之间，起隔离和单向传输作用。
3．衰减器：把一片能吸收微波能量的吸收片垂直于矩形波导的宽边，纵向插入波导管即成(见图5)，用以部分衰减传输功率，沿着宽边移动吸收片可改变衰减量的大小。衰减器起调节系统中微波功率以及去耦合的作用。
图 4 隔离器结构示意图 图5 衰减其结构示意图
4．谐振式频率计（波长表）：
图6 a 谐振式频率计结构原理图一 图6 b 谐振式频率计结构原理图二
1. 谐振腔腔体 1. 螺旋测微机构
2. 耦合孔 2. 可调短路活塞
3. 矩形波导 3. 圆柱谐振腔
4. 可调短路活塞 4. 耦合孔
5. 计数器 5. 矩形波导
6. 刻度
7. 刻度套筒
电磁波通过耦合孔从波导进入频率计的空腔中，当频率计的腔体失谐时，腔里的电磁场极为微弱，此时，它基本上不影响波导中波的传输。当电磁波的频率满足空腔的谐振条件时，发生谐振，反映到波导中的阻抗发生剧烈变化，相应地，通过波导中的电磁波信号强度将减弱，输出幅度将出现明显的跌落，从刻度套筒可读出输入微波谐振时的刻度，通过查表可得知输入微波谐振频率。(图6a) 或从刻度套筒直接读出输入微波的频率(图6b)。两种结构方式都是以活塞在腔体中位移距离来确定电磁波的频率的，不同的是，图6a读取刻度的方法测试精度较高，通常可做到5×10－4，价格较低。而见图6b直读频率刻度，由于在频率刻度套筒加工受到限制，频率读取精度较低，一般只能做到3×10－3左右且价格较高。
5．驻波测量线：驻波测量线是测量微波传输系统中电场的强弱和分布的精密仪器。在波导的宽边中央开有一个狭槽，金属探针经狭槽伸入波导中。由于探针与电场平行，电场的变化在探针上感应出的电动势经过晶体检波器变成电流信号输出。
6．晶体检波器：从波导宽壁中点耦合出两宽壁间的感应电压，经微波二极管进行检波，调节其短路活塞位置，可使检波管处于微波的波腹点，以获得最高的检波效率。
7．匹配负载：波导中装有很好地吸收微波能量的电阻片或吸收材料，它几乎能全部吸收入射功率。
8．环行器：它是使微波能量按一定顺序传输的铁氧体器件。主要结构为波导Y形接头，在接头中心放一铁氧体圆柱(或三角形铁氧体块)，在接头外面有“U”形永磁铁，它提供恒定磁场H0。当能量从1-端口输入时，只能从2端口输出，3端口隔离，同样，当能量从2端口输入时只有3端口输出，1端口无输出，以此类推即得能量传输方向为1→2→3→1的单向环行(见图7)。
图7 Y行环形器 图8 单螺调配器示意图
9．单螺调配器：插入矩形波导中的一个深度可以调节的螺钉，并沿着矩形波导宽壁中心的无辐射缝作纵向移动，通过调节探针的位置使负载与传输线达到匹配状态(见图8)。调匹配过程的实质，就是使调配器产生一个反射波，其幅度和失配元件产生的反射波幅度相等而相位相反，从而抵消失配元件在系统中引起的反射而达到匹配。
10．微波源：提供所需微波信号，频率范围在8．6～9．6GHz内可调，工作方式有等
幅、方波、外调制等，实验时根据需要加以选择。
11．选频放大器：用于测量微弱低频信号，信号经升压、放大，选出1kHz附近的信号，经整流平滑后由输出级输出直流电平，由对数放大器展宽供给指示电路检测。
12．特斯拉计(高斯计)：是测量磁场强度的一种仪器，用它可以测量电磁铁的电流
与磁场强度的对应关系。
一、微波测量系统及驻波比的测量
由于微波的波长很短，传输线上的电压、电流既是时间的函数，又是位置的函数，使得电磁场的能量分布于整个微波电路而形成“分布参数”，导致微波的传输与普通无线电波完全不同。此外微波系统的测量参量是功率、波长和驻波参量，这也是和低频电路不同的。
1.1 实验目的
1．了解波导测量系统，熟悉基本微波元件的作用。
2．掌握驻波测量线的正确使用和用驻波测量线校准晶体检波器特性的方法。
3．掌握大、中、小电压驻波系数的测量原理和方法。
1.2 实验原理
探测微波传输系统中电磁场分布情况，测量驻波比、阻抗、调匹配等，是微波测量的重要工作，测量所用基本仪器是驻波测量线(见图9)。
测量线由开槽波导、不调谐探头和滑架组成。开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场变化信息。测量线外形如图9A:
微波板材介电常数ε的测量方法
理论与 ’法｜ ｜｜｜ ｔ麓ｌ § 己口Ｉ ４年］月 第３］卷第］期
微波板材介电常数８的测量方法
任水生
（ｅｅ国电子科技集团公司第４１研究所 青岛 ２６６５５５）
摘要：在应用微波传输线设计微波电路的过程中，印制板介电常数￡是影响其相关指标的重要冈素，由于Ｔ作频率、印制板 制作过程中的误差等 素的影响，介电常数ｅ往往并非厂商所给定的标称值。而如果仿真过程中介电常数ｅ设置的不准确，
就会使得仿真结果与实际制作得到的结果产生很大的偏差，严重影响设计一致性，增加设计及调试成本。闵此，测定印制板 的实际介电常数就成为设计微波传输线电路的首要问题。主要是以某型号频谱分析仪中滤波器设计方法为例，提ｊＨ了一种
测量实际介电常数￡的方法 半波长法，根据半波长点处的匹配特性最佳的特点，利用ＥＤＡ软件与矢量网络分析仪同时分 析一段已知的传输线，通过修改ｅ值使得仿真得到的传输线特性与矢量网路分析仪测得的传输线特性一致，从而确定 同频
率点处所对应的实际介电常数值，使得仿真结果与实际Ｔ程制作后得到的结果基本一致，保证电路设计的可靠性及一致性。 该方法已经应用于实际工程中，有效解决 仿真与实际应用中滤波器等微波电路设计的差异性问题。
关键词：传输线；介电常数ｅ；回波损耗；半波长法
中图分类号：ＴＮ９１１．６ 文献标识码：Ａ 国家标准学科分类代码：５１０．４０
Ｍｅｔｈｏｄ ａｂｏｕｔ ｈｏｗ ｔｏ ｍｅａｓｕｒｅ ｓ ｏｆ ｍｉｃｒｏｗａｖｅ ｐｒｉｎｔｅｄ ｂｏａｒｄ
Ｒｅｎ Ｓｈｕｉｓｈｅｎｇ
（ Ｆｈｅ ４１ ｓｔ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ ＣＥＴＣ，Ｑｉｎｇｄａｏ ２６６５５５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｗｈｅｎ ｗｅ ｄｅｓｉｇｎ ｔｈｅ ｍｉｃｒｏｗａｖｅ ｃｉｒｃｕｉｔ ｕｓｉｎｇ ｍｉｃｒｏｗａｖｅ ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ，ｅ ｉｓ ｔｈｅ ｏｎｅ ｏｆ ｔｈｅ ｉｍｐｏｒｔａｎｔ ｆａｃｔｏｒ．
高频介电常数测试方法
高频介电常数测试方法
引言：
高频介电常数是指物质在高频电场中的电极化能力，是一个重要的物性参数。准确测量高频介电常数对于研究材料的电学性质、设计电子器件以及开发新材料具有重要意义。本文将介绍几种常用的高频介电常数测试方法。
一、共振法
共振法是一种常用的测试高频介电常数的方法。它基于材料在特定频率下的共振现象进行测量。具体操作是将被测物质制成特定形状的试样，通过改变试样的尺寸或形状来调整共振频率，然后通过测量共振频率和质量等参数来计算高频介电常数。
二、微波谐振腔法
微波谐振腔法是一种基于微波谐振腔的测试方法。它利用微波在腔体内的传播特性来测量材料的高频介电常数。具体操作是将被测物质放置在微波谐振腔内，通过测量谐振频率和腔体的谐振模式来计算高频介电常数。这种方法具有测量精度高、操作简便等优点。
三、反射法
反射法是一种基于测量材料对电磁波的反射特性来测试高频介电常数的方法。它通过测量材料对电磁波的反射系数和相位差来计算高频介电常数。具体操作是将被测物质制成特定形状的试样，通过测量电磁波在试样上的反射特性来计算高频介电常数。这种方法适用于各种材料，但需要考虑反射系数的衰减等影响因素。
四、电容法
电容法是一种基于测量材料的电容来测试高频介电常数的方法。它通过测量材料在不同频率下的电容值来计算高频介电常数。具体操作是将被测物质制成电容结构，通过测量电容值和频率等参数来计算高频介电常数。这种方法简单易行，但需要考虑电容结构的几何形状和电极间距等因素对测量结果的影响。
五、矢量网络分析法
矢量网络分析法是一种基于测量传输线上电磁波的特性来测试高频介电常数的方法。它通过测量传输线上的电压和电流来计算高频介电常数。具体操作是将被测物质放置在传输线上，通过测量传输线上的S参数和频率等参数来计算高频介电常数。这种方法适用于复杂的材料和结构，但需要考虑传输线的特性和匹配问题。
结论：
高频介电常数的准确测量对于研究材料的电学性质和开发新材料具有重要意义。本文介绍了几种常用的高频介电常数测试方法，包括共振法、微波谐振腔法、反射法、电容法和矢量网络分析法。每种方法都有其适用的范围和特点，选择合适的测试方法可以提高测量精度和效率。在实际应用中，根据需要和条件选择合适的测试方法进行高频介电常数的测量。
【VIP专享】电磁场与微波测量实验报告 微波 实验六 用谐振腔微扰法测量介电常数
北京邮电大学电磁场与微波测量实验报告实验六 用谐振腔微扰法测量介电常数
微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。微波
介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得
材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波
遥感)等都有重要意义。
一、实验目的
1．了解谐振腔的基本知识。
2．学习用谐振腔法测量介质特性的原理和方法
二、实验原理
本实验是采用反射式矩形谐振腔来测量微波介质特性的。反射式谐振腔是
把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金
属板，构成谐振腔，具有储能、选频等特性。
谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，
电磁波在腔内连续反射，产生驻波。
谐振腔的有载品质因数QL由下式确定：
210
fff
Q
L
式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。谐振腔的Q值越
高，谐振曲线越窄，因此Q值的高低除了表示谐振腔效率的高低之外，还表示
频率选择性的好坏。
如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并
在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。
图1 反射式谐振腔谐振曲线 图2 微找法TE10n模式矩形腔示意图
电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tanδ可
由下列关系式表示：
， ，
j
tan
其中：ε，和ε，，分别表示ε的实部和虚部。
选择TE10n，(n为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁
场最弱处，
即x＝α／2，z＝／2处，且样品棒的轴向与y轴平行，如图2所示。l
假设：
1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多
(一般
d／h<1／10)，y方向的退磁场可以忽略。
2．介质棒样品体积Vs远小于谐振腔体积V0，则可以认为除样品所在处的
电磁场发生变化外，其余部分的电磁场保持不变，因此可以把样品看成一个微
植被和土壤的微波介电常数
植被和土壤的微波介电常数
植物与土壤的微波介电常数：
1. 概述
微波介电常数是指植物、土壤及尘土中的物质吸收、反射或散射微波的能力。它代表了土壤及植被对射电波的影响，是传播和向下渗透射电波的物理过程中起着关键作用的物质性参数。
2. 具体定义
微波介电常数由介质中磁折射率(ε)和电导率(σ)组成，ε表示植物、土壤中电磁波传播能力的强弱，σ表示物质内电流的密度，它们的乘积得到的就是微波介电常数。也就是说，微波介电常数=ε x σ。
3. 植被介电常数
植被介电常数取决于植物气孔凝固率的不同，因此会发生变化，一般来说，植被覆盖越大，植物介电常数就越大，降低了微波的向下渗透。
4. 土壤介电常数
土壤介电常数也是一种介质参数，它是土壤物质及土壤本身结构影响下产生的。这主要是由土壤中含有的湿度，以及土壤中由悬浮颗粒（如矿物粒）和介质（如孔隙水分）的数量及组成决定的。由于土壤中的水分会变化，因此土壤介电常数也会随着时间和空间发生变化。
5. 应用
植物和土壤的微波介电常数对于遥感研究具有重要意义，可以用来识别各种植物和土壤，以及评估不同地区的土壤。它还可以帮助国家预测地热、地温分布，保护和开发水资源，以及研究降雨分布情况。

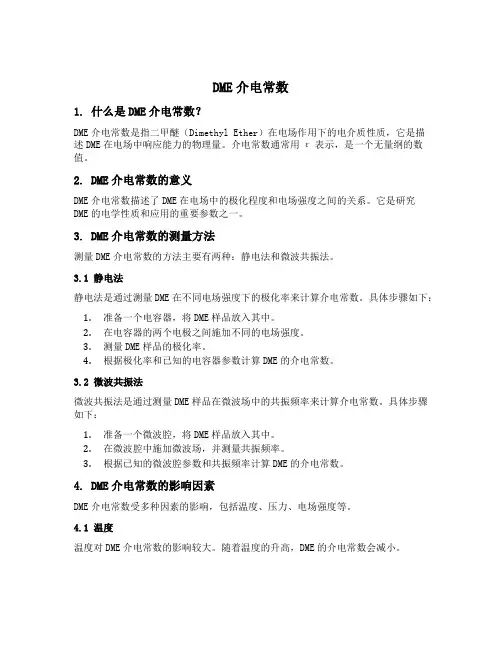

dme介电常数
DME介电常数
1. 什么是DME介电常数？
DME介电常数是指二甲醚（Dimethyl Ether）在电场作用下的电介质性质，它是描述DME在电场中响应能力的物理量。介电常数通常用ε表示，是一个无量纲的数值。
2. DME介电常数的意义
DME介电常数描述了DME在电场中的极化程度和电场强度之间的关系。它是研究DME的电学性质和应用的重要参数之一。
3. DME介电常数的测量方法
测量DME介电常数的方法主要有两种：静电法和微波共振法。
3.1 静电法
静电法是通过测量DME在不同电场强度下的极化率来计算介电常数。具体步骤如下：
1. 准备一个电容器，将DME样品放入其中。
2. 在电容器的两个电极之间施加不同的电场强度。
3. 测量DME样品的极化率。
4. 根据极化率和已知的电容器参数计算DME的介电常数。
3.2 微波共振法
微波共振法是通过测量DME样品在微波场中的共振频率来计算介电常数。具体步骤如下：
1. 准备一个微波腔，将DME样品放入其中。
2. 在微波腔中施加微波场，并测量共振频率。
3. 根据已知的微波腔参数和共振频率计算DME的介电常数。
4. DME介电常数的影响因素
DME介电常数受多种因素的影响，包括温度、压力、电场强度等。
4.1 温度
温度对DME介电常数的影响较大。随着温度的升高，DME的介电常数会减小。 4.2 压力
压力对DME介电常数的影响也较为显著。一般情况下，随着压力的增加，DME的介电常数会增大。
4.3 电场强度
电场强度是影响DME介电常数的重要因素之一。一般来说，电场强度越大，DME的介电常数越大。
5. DME介电常数的应用
DME介电常数在多个领域有着广泛的应用。
5.1 电介质材料
DME的高介电常数使其成为一种理想的电介质材料。它可以用于制造电容器、绝缘材料等。
5.2 电子器件
DME的介电常数对于电子器件的设计和性能有着重要影响。研究DME的介电常数可以帮助改进电子器件的性能。

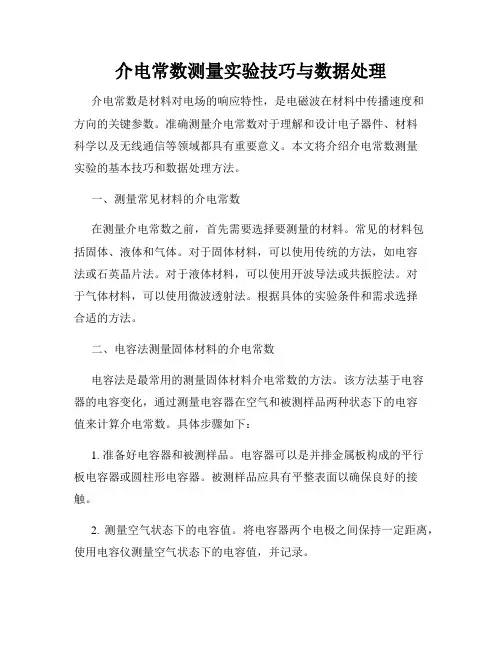

介电常数测量实验技巧与数据处理
