超疏水材料研究进展

合集下载

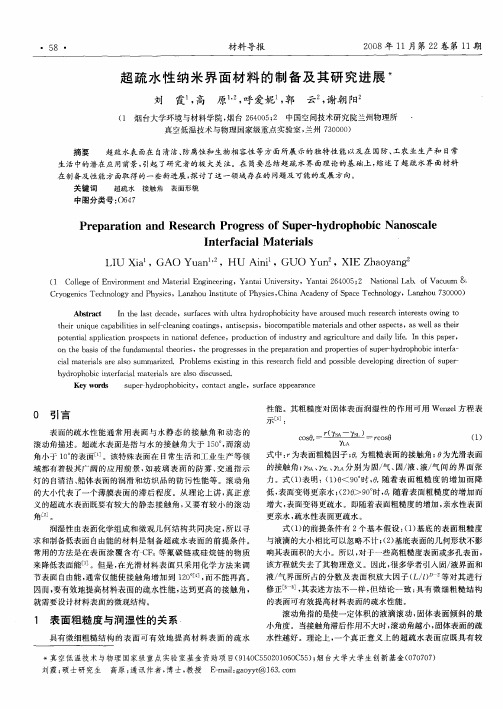

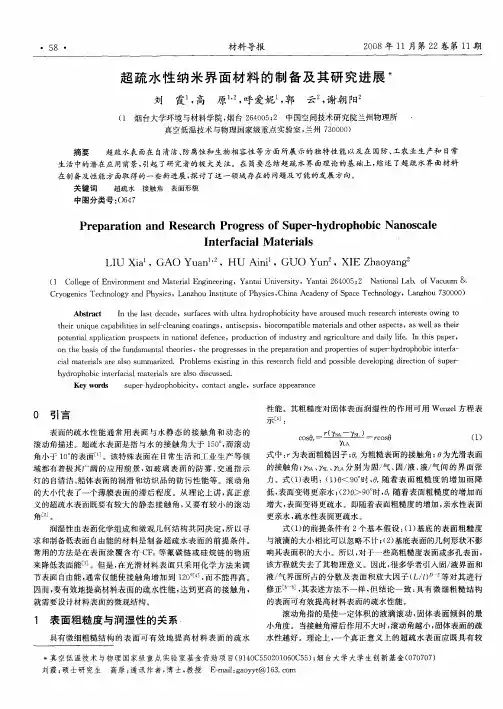

超疏水性纳米界面材料的制备及其研究进展

超疏水性纳米界面材料的制备及其研究进展
பைடு நூலகம்
p tn ila piainp o p csi ain l ee c ,p o u t n o d sr n g iut r n al f. I hsp p r oe t p l t r s e t n t a fn e rd ci fi u tya da rc lu ea d d i le nt i a e , a c o n o d o n y i o h a i o h u d me tl h o is h r g e ssi h rp r t na dp o ete f u e- y r p o i tra nt eb ss ft ef n a n a e re ,t ep o r se nt ep e a ai n rp riso p rh d o h bci ef— t o s n ea trasa eas u ilmaeil r los mm aie . Pr be se it g i hsrs a c il n o sbed v lpn ie t n o u e- r d z o lm xsi n t i ee rh fed a d p s il e eo igd rci fs p r n o
摘要
超疏 水表 面在 自清洁 、 防腐蚀 和生物相 容性等 方面 所展 示 的独特性 能 以及在 国防、 工农 业 生产 和 日常
生活 中的潜在 应用前景 , 引起 了研 究者的极 大 关注。在 简要 总结超 疏水界 面理论 的基础 上 , 综述 了超疏 水界 面材料 在制备及性 能方面取得 的一些新进展 , 讨 了这一领域存在的 问题及 可能的发展 方向。 探
0 引言
表面 的疏水性 能通 常用 表 面与水 静 态 的接触 角 和动态 的 滚动角描述 。超疏水表 面是 指与水 的接触 角大 于 1 0 , 滚动 5。而

水利工程中新型超疏水材料应用前景展望

水利工程中新型超疏水材料应用前景展望

3、生物仿生材料:模仿自然界中的生物表面结构,制备出具有高透光性和 耐磨性的超疏水材料。
4、其他新型超疏水材料:如金属有机框架(MOFs)材料、多孔陶瓷材料等。
参考内容
引言
随着科学的不断发展,新型材料的技术和应用越来越受到人们的。其中,超 疏水材料作为一种具有特殊表面性能的材料,引起了广泛的兴趣。超疏水材料具 有防水性和透气性,在众多领域中具有广阔的应用前景。本次演示将详细介绍超 疏水材料的定义、应用状况以及市场前景进行分析。
参考内容二
摘要:超疏水材料是一种具有特殊表面性能的材料,具有极低的液体吸附性 和高度的水滑性。本次演示将综述超疏水材料的研究现状,包括材料选择、材料 性能及其应用前景。最后,本次演示将总结目前的研究成果和不足,并强调未来 研究的需求和方向。
引言:超疏水材料是一种新型的功能材料,其表面具有特殊结构,使得液体 在与材料表面接触后迅速滑落,具有极低的水接触角和极高的水滑性。这种材料 在防尘、防水、防污等领域具有广泛的应用前景。近年来,研究者们在超疏水材 料的制备与应用方面进行了大量研究,取得了一系列重要的研究成果。然而,超 疏水材料的研究仍面临一些挑战,需要进一步深入探讨。
水利工程中新型超疏水材料应 用前景展望
目录
01 引言
03
新型超疏水材料研究 进展
02 研究现状 04 参考内容
引言
水利工程是国民经济的基础设施之一,对于保障水资源安全、促进经济发展 具有重要意义。然而,随着全球气候变化和人类活动的加剧,水利工程面临着越 来越多的挑战。为了提高水利工程的效能和安全性,新型超疏水材料的应用逐渐 成为研究的热点。本次演示将介绍水利工程中新型超疏水材料的应用前景展望。
超疏水材料的定义和应用状况

超疏水材料的研究现状及应用

超疏水材料的研究现状及应用

超疏水材料的研究现状及应用超疏水材料的研究现状及应用摘要: 超疏水表面材料具有防水、防污、可减少流体的粘滞等优良特性,是目前功能材料研究的热点之一。

由于超疏水表面在自清洁表面、微流体系统和生物相容性等方面的潜在应用,有关超疏水表面的研究引起了极大的关注,本文简述了超疏水表面的制备方法,归纳了超疏水表面的应用,对超疏水表面研究的发展进行了展望。

关键词:超疏水表面材料;微流体系统;表面制备方法;表面应用Superhydrophobic materials Researchand ApplicationLi Yongliang(Jiangnan University, College of Chemistry and Materials Engineering JiangsuWuxi 214122,China)Abstract: Superhydrophobic surface material with a waterproof, anti-fouling, can reduce the viscosity of the fluid and other excellent features, is currently one of the hot functional materials. As super-hydrophobic surface in the self-cleaning surfaces, microfluidic systems, biocompatibility and other potential applications, research on super-hydrophobic surface caused a great deal of attention, this paperoutlines the super-hydrophobic surface preparation methods, summarized the super-hydrophobic surface application of research for the development of super-hydrophobic surfaces were discussed.Keywords: Superhydrophobic surface material; Microfluidic systems; Surface preparation methods; Surface application近年来,植物叶表面的超疏水现象引起了人们的关注。

耐久超疏水表面的研究进展

耐久超疏水表面的研究进展

第52卷第11期表面技术2023年11月SURFACE TECHNOLOGY·23·耐久超疏水表面的研究进展徐文婷,傅平安,欧军飞*(江苏理工学院 材料工程学院,江苏 常州 213001)摘要:超疏水表面在油水分离、腐蚀防护、防水抗冰等领域具有广泛的研究和应用价值。

然而,其实际应用并未达到预期的广泛程度,主要制约因素在于表面的耐久性不足。

超疏水表面的失效主要体现在两个方面:一方面,由于表面粗糙结构在承受机械载荷时容易遭受高局部压力而受损;另一方面,由于低表面能分子在高温、光照和强氧化剂等刺激下容易发生分解失效。

为了解决上述问题,从耐久型超疏水表面的特点入手,提出了提高超疏水表面耐久性的典型策略。

这些策略包括:(1)构建弹性基底,这可以将微结构上的载荷转移至基体,减少微结构受损的可能性;(2)微结构保护,这种方法通过构筑刚性的护盾,保护了更低尺度的纳米结构免于受损;(3)胶黏+涂装,该策略是通过中间层连接,强化基体与表面微纳结构的结合力;(4)利用低表面能物质的自修复能力,这种方法可以在表面受损后通过自我修复特性恢复其超疏水性;(5)微结构的重建,可以在表面粗糙结构遭破坏后,使其恢复原貌。

最后,对耐久超疏水表面的发展提出了前瞻性的展望,提出了耐久超疏水表面绿色可持续发展的新方向。

关键词:鲁棒性;仿生表面;自修复;铠甲表面中图分类号:TG172 文献标识码:A 文章编号:1001-3660(2023)11-0023-17DOI:10.16490/ki.issn.1001-3660.2023.11.002Research Progress on Durable Superhydrophobic SurfacesXU Wen-ting, FU Ping-an, OU Jun-fei(School of Materials Engineering, Jiangsu University of Technology, Jiangsu Changzhou 213001, china)ABSTRACT: Superhydrophobic surfaces have emerged as an exciting area of research with immense potential in various fields.These surfaces, when designed correctly, can repel water to an extraordinary extent and find applications in oil-water separation, corrosion protection, waterproofing, and anti-icing. However, their practical application has been hindered by a lack of durability. The failure of superhydrophobic surfaces can be attributed to two main factors. Firstly, the rough surface structure is susceptible to damage under high local pressure when subjected to mechanical loads. The microstructure, which is the physical foundation of the superhydrophobicity, can be easily crushed or deformed under stress. Secondly, the low surface energy molecules, which are the chemical basis of the superhydrophobicity, tend to decompose and deteriorate when exposed to stimuli such as high temperature, light, and strong oxidants. As a result, the surface's superhydrophobicity diminishes over time.To address these challenges and enhance the durability of superhydrophobic surfaces, several strategies have been proposed. (1) The first strategy involves the construction of elastic substrates. By using elastic materials as substrates, the load on the microstructure can be transferred to the matrix, reducing the likelihood of damage. This approach ensures that the收稿日期:2023-09-28;修订日期:2023-11-07Received:2023-09-28;Revised:2023-11-07基金项目:江苏省高等学校自然科学研究重大项目(23KJA430006)Fund:The Natural Science Foundation of the Jiangsu Higher Education Institutions of China (23KJA430006)引文格式:徐文婷, 傅平安, 欧军飞. 耐久超疏水表面的研究进展[J]. 表面技术, 2023, 52(11): 23-39.XU Wen-ting, FU Ping-an, OU Jun-fei. Research Progress on Durable Superhydrophobic Surfaces[J]. Surface Technology, 2023, 52(11): 23-39. *通信作者(Corresponding author)·24·表面技术 2023年11月superhydrophobic surface remains intact even under mechanical stress. (2) The second strategy is microstructure protection. A protective shield can be constructed to safeguard the delicate micro/nanostructures from damage. This rigid shield acts as a barrier, shielding the micro/nanostructures from external forces or harsh conditions. Using materials with high mechanical strength and chemical stability prevents the degradation of the micro/nanostructure. (3) The third strategy is utilizing an adhesive+coating. By using an intermediate layer, the adhesion between the substrate and surface micro/nanostructures can be enhanced. This adhesive layer improves the overall durability of the superhydrophobic surface by providing additional support and stability. (4) The fourth strategy involves the use of self-healing materials. Superhydrophobic surfaces can be made from low surface energy materials with self-healing capabilities. These materials can restore their superhydrophobicity even after the surface has been damaged or compromised. This property ensures that the surface can maintain its water-repellent properties over a longer period. (5) The fifth strategy is the reconstruction of microstructures. This approach involves repairing or replacing the damaged microstructures to restore the surface's superhydrophobic properties and performance.Looking ahead, the development of durable superhydrophobic surfaces holds great promise. It offers new opportunities for green and sustainable solutions in various industries. By incorporating the aforementioned strategies, researchers and engineers can create superhydrophobic surfaces that are not only highly efficient but also long-lasting and resilient. These durability enhancement strategies pave the way for the practical implementation of superhydrophobic surfaces in real-world applications, enabling their widespread use and impact. This will contribute to the development of green and sustainable technologies for a wide range of applications.In conclusion, the development of durable superhydrophobic surfaces is crucial for advancing the fields of oil-water separation, corrosion protection, waterproofing, and anti-icing. By addressing the challenges related to surface durability through strategies such as constructing elastic substrates, microstructure protection, adhesive+coating, utilizing self-healing materials, and reconstructing microstructures, the practical application of superhydrophobic surfaces can be significantly enhanced. This will contribute to the development of green and sustainable technologies for a wide range of applications.KEY WORDS: robust; bio-inspred surface; self-healing; armoured surface随着生物进化的不断演进,自然界中许多生物逐渐进化出了具有超疏水性的表面,这些表面具有独特的微观结构和低表面能物质,使得水滴在其表面难以附着[1-5]。

超疏水材料改性黄土疏水机理及强度演化特性研究

超疏水材料改性黄土疏水机理及强度演化特性研究

超疏水材料改性黄土疏水机理及强度演化特性研究目录1. 研究背景 (2)1.1 超疏水材料简介 (2)1.2 黄土疏水性研究现状 (3)1.3 研究目的与意义 (5)2. 实验材料与方法 (6)2.1 实验材料 (7)2.2 实验方法 (8)2.2.1 制备工艺 (9)2.2.2 表面形貌分析 (10)2.2.3 接触角测定 (11)2.2.4 力学性能测试 (12)3. 超疏水材料改性黄土疏水机理研究 (13)3.1 超疏水材料表面形貌对其疏水性能的影响 (15)3.2 超疏水材料改性黄土接触角变化规律 (16)3.3 超疏水材料改性黄土吸湿性能变化规律 (16)4. 强度演化特性研究 (17)4.1 超疏水材料改性黄土的拉伸力学性能 (18)4.2 超疏水材料改性黄土压缩力学性能 (19)4.3 超疏水材料改性黄土剪切力学性能 (21)5. 结果与分析 (22)5.1 超疏水材料表面形貌对黄土疏水性能的影响结果与分析 (23)5.2 超疏水材料改性黄土接触角变化规律结果与分析 (24)5.3 超疏水材料改性黄土吸湿性能变化规律结果与分析 (25)5.4 强度演化特性研究结果与分析 (26)6. 结论与展望 (27)6.1 主要结论 (28)6.2 研究不足与展望 (28)6.3 对工程应用的启示 (30)1. 研究背景超疏水材料因其独特的疏水性能,在众多领域如自清洁、防水防护等方面展现出巨大的应用潜力。

将超疏水特性应用于黄土这种具有特殊地质和工程意义的材料上,尚需深入研究其疏水机理及其在黄土改性后的强度演化特性。

黄土是一种分布广泛、厚度较大的沉积物,因其独特的物理力学性质,在土木工程中占有重要地位。

但黄土的湿陷性、收缩性等缺陷限制了其在某些领域的应用。

通过引入超疏水材料,有望改善黄土的这些性能,提高其工程稳定性。

本研究旨在探讨超疏水材料对黄土的改性作用,重点研究其疏水机理及在改性过程中黄土强度的演化特性。

超疏水涂层微纳米材料可控合成及应用研究

超疏水涂层微纳米材料可控合成及应用研究

超疏水涂层微纳米材料可控合成及应用研究一、概述超疏水涂层微纳米材料是指在材料表面形成的一种具有极强疏水性能的特殊涂层,其表面能极低,使得水珠在其表面呈现出高度的球形,与其表面接触的接触角大于150°,使得水珠在其表面上几乎不会留下痕迹。

超疏水涂层具有优异的抗粘性和自清洁性,因此在汽车玻璃、建筑材料、纺织品等领域具有广阔的应用前景。

本文旨在介绍超疏水涂层微纳米材料可控合成的研究现状和应用前景。

二、超疏水涂层微纳米材料合成技术1. 化学气相沉积法(CVD)化学气相沉积法是一种常用的超疏水涂层微纳米材料合成技术,通过将含有相应金属或氧化物前驱体的气体输入反应室,经过热解反应在基底表面沉积出纳米级的超疏水材料。

该方法可以实现对材料组分、结构和形貌的精确控制,形成具有特定性能的超疏水涂层微纳米材料。

2. 溶胶-凝胶法溶胶-凝胶法是一种将含有金属离子或其他前驱体的溶液先制备成溶胶,然后通过加热或化学反应促使其中的物质发生凝胶化,最终得到超疏水涂层微纳米材料的方法。

该方法简单易行,能够实现大面积均匀的涂层覆盖。

3. 电化学沉积法电化学沉积法是一种利用电解池在基底表面沉积出所需材料的方法,通过控制电极电势、电流密度以及电解液成分可以精确调控涂层的组分和结构,实现超疏水特性。

4. 其他新技术除了上述常用的合成技术,还有一些新的技术不断涌现,如等离子体辅助化学气相沉积法、模板法、离子束辅助沉积法等,这些新技术为超疏水涂层微纳米材料的合成提供了更多的选择和可能性。

三、超疏水涂层微纳米材料在汽车领域的应用超疏水涂层微纳米材料在汽车领域具有广泛的应用前景。

涂覆超疏水涂层微纳米材料的汽车玻璃可以有效抵抗雨水和污垢的侵蚀,使驾驶者在雨天视野更加清晰,提高行车安全性。

涂覆超疏水涂层微纳米材料的汽车车身可以减少灰尘、泥浆等污垢的附着,减少清洗和维护的频率和成本。

超疏水涂层还可以应用于汽车轮胎和底盘部件,减少泥浆和水花的粘附,延长汽车的使用寿命。

生物材料表面的超疏水性能研究进展

Ab s t r a c t I n c o mb i na t i o n wi t h o u r r e s e a r c h wo r k , i n t hi s pa p e r , we r e ne w t h e r e s e a r c h s t a t u s o f t he mi c r o n a n o — s t r u c t u r e a n d s u p e r h y d r o p ho b i c o f t y p i c a l n a t u r a l b i o ma t e r i a l s , s u c h a s t he p l a n t l e a v e s , i n s e c t in w g s a n d wa t e r s t r i d e r l e g s . S p e c i a l l y we r e ne w o u r r e s e a r c h wo r k o f t h e s u p e r h y d r o p h o b i c s u r f a c e s o f mo s q u i t o l e g s . F i n ll a y , f u t u r e d e v e l o p me n t s o f he t s u p e r — h y d r o p h o b i c o f b i o ma t e r i ls a a n d i t s a p p l i c a t i o n s a r e p r o s p e c t e d .
K e y wo r d s
b i o ma t e r i a l s ;s u p e r h y d r o p h o b i c s u r f a c e s ;m i c o r o n a n o s t r u c t u r e

纤维素基超疏水材料的研究进展

摘 要: 纤维素是一种 可再 生的生物材料 , 具有 良好的 力学性能、 柔韧性和透 气性 。通过 对纤 维 素表 面进行物理和化 学改性 , 可实现纤维素表 面超疏水化 , 从 而扩 大纤维素的应 用范 围。本文概述 了纤维素基 超疏水材料 的研究成果 和现状 , 重点介 绍 了浸渍 法、 喷涂法 、 接 枝聚合 法、 气相 沉积 法、 水热法等 方法在滤纸 、 棉 纤维、 微球等 纤维素基材上构建纤维素基超疏水材料。
d o i : 1 0 . 3 9 6 9 / j . i s s n . 0 2 5 3 - 2 4 1 7 . 2 0 1 6 . 0 6 . 0 1 8
卫 纤 维 巫 素 龙 辉 基 , 卢 超 ( 福 生 建 疏 昌 农 林 , 水 林 大 学 新 材 兴 料 , 工 料 程 肖 学 的 禾 院 , 研 福 吴 建 慧 究 福 , 州 黄 进 3 5 六 0 0 展 莲 2 ) , 陈 礼
he T p h y s i c a l a n d c h e mi c l a mo d i i f c a t i o n o n c e l l u l o s e c a n c h a n g e t h e s u r f a c e p r o p e  ̄y t o a c h i e v e d e s i r e d s u p e r h y d r o p h o b i c i t y, wh i c h s i g n i i f c a n t l y e x t e n d s t h e a p p l i c a t i o n o f c e l l u l o s e . I n t h i s r e v i e w, t h e r e s e a r c h d e v e l o p me n t s o f c o n s t uc r t i n g s u p e r h y d r o p h o b i c c e l l u l o s e — b a s e d ma t e ia r l s we r e s u mma r i z e d . T he d i p p i n g, s p r a y i n g , g r a f t i n g , v a p o r d e p o s i t i o n a n d h y d r o t h e r ma l me t h o d f o r t h e mo d i i f c a t i o n o f c o t t o n,f i l t e r p a p e r a n d mi c r o s p h e r e s we r e d e s c i r b e d i n d e t a i l .

超疏水油水分离材料研究进展

2015年11月 化 学 研 究561第26卷第6期 CHEMICAL RESEARCH http://hxya.cbpt.cnki.net超疏水油水分离材料研究进展刘山虎1,2*,许庆峰1,邢瑞敏1*,中田一弥2*(1.河南大学化学化工学院,河南开封475004; 2.东京理科大学光触媒国际研究中心,千叶县野田市2641)摘 要:近年来,石油泄漏和有机污染物排放对环境和生态系统造成了严重甚至不可挽回的损害,油水分离已成为一个全球性的挑战,如何处理油水混合物并将其有效分离已成为目前亟待解决的问题.许多仿生超疏水材料已被用于选择性油水分离研究,显示出诱人的应用前景.本文作者简要介绍了自然界超疏水现象以及固体表面浸润性理论,分析了材料的疏水亲油原理,重点介绍了近年来超疏水油水分离材料的研究应用进展,并对本领域的研究趋势进行了展望.关键词:超疏水;超亲油;油水分离;浸润性中图分类号:O647.3文献标志码:A文章编号:1008-1011(2015)06-0561-09Research progress of superhydrophobic materials foroil-water separationLIU Shanhu1,2*,XU Qingfeng1,XING Ruimin1*,NAKATA,Kazuya2*(1.College of Chemistry and Chemical Engineering,Henan University,Kaifeng,475004,Henan,China;2.Photocatalysis International Research Center,Research Institute for Science &Technology,Tokyo University of Science,Yamazaki 2641,Noda,Japan)Abstract:In recent years,oil spillages and indiscriminate discharge of organic pollutants havecaused serious and irrecoverable damages to environment and ecosystems;and oil/water sepa-ration has become a worldwide challenge.How to deal with the above mixtures effectively andrecover oils from water has become an urgent problem.Various superhydrophobic materialshave been fabricated for the selective oil/water separation,showing the great potential in thepractical applications.In this paper,superhydrophobic phenomena in nature,theories of thewettability of solid surface and the basic principles of superhydrophobic materials were intro-duced.The application of superhydrophobic materials in oil-water separation was reviewed indetails.Then the research trend of this field is prospected.Keywords:superhydrophobic;superoleophilic;oil-water separation;wettability收稿日期:2015-06-07.基金项目:国家自然科学基金(21101056,21105021),河南大学优秀青年人才培育基金.作者简介:刘山虎(1977-),男,东京理科大学客座准教授,研究方向为功能材料制备与环境应用.*通讯联系人,E-mail:li-ushanhu@163.com. 随着工业和海洋石油开采的迅速发展,海上溢油事故频发.海上泄油事故会导致大量原油覆盖一片海域,从而对环境造成深远的影响;同时,日常用油随意的排放也使内陆近海水面油污染日趋严重,给人类生存环境带来极大危害[1-5].如何有效地从水中收集和清除油类及有机污染物已经成为世界级的挑战,并引起广泛的关注.传统的除油方法包括围栏吸油法、受控燃烧法[6]、化学分散法[7]、固化法[4]、生物氧化法和浮选法[8]等.与传统方法相比,使用吸附材料进行油水分离被认为是一种简单可行的方法[9-10].迄今为止,沸石、活性炭、植物/碳素纤维等吸附材料[10-15]被用作油吸附材料,但是这些材料在吸油的同时还吸水,大大降低了油水分离效率,同时其还存在环境二次污染、循环利用率、价格高等DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569562 化 学 研 究2015年不利因素,从而制约了这些材料的实际应用[10-11,16].自从发现了自然界某些植物表面的特殊浸润性,研究人员对其表面的独特结构产生越来越大的兴趣[17-19].随着研究的深入和交叉,利用材料特殊浸润性对水和油的不同作用来实现油水分离引起了广泛的关注.碳纳米管、碳酸钙粉末、金属网、graph-eme三维多孔材料等材料都被应用于超疏水界面的构建和油水分离研究[20-24].本文作者主要从固体浸润性出发,简要介绍其基本理论,进而对在该理论指导下合成的超疏水超亲油复合材料进行了分类综述并予以展望.1 固体表面浸润性概述1.1 自然界的超疏水现象自然界中的生命经过长达40亿年的进化,演绎着“物竞天择,适者生存”的生命真谛,也繁衍出许多完美奇妙的功能,荷叶等表面的超疏水现象就是其中一例.荷叶表面的微纳米阶层结构和疏水的表皮蜡质的共同作用维持了水滴很高的静态接触角和较小的滚动角,从而实现超疏水和自清洁,又称为荷叶效应(lotus-effect)[25-29],如图1所示.图1 (a)水滴在荷叶上的照片,(b)荷叶表面SEM[30](c)水滴滚落时带走表面污染物[31]Fig.1 (a)Typical digital photographs of superhydrophobic lotus leaf and water droplet on the lotus leaf,(b)SEM image of the surface structures on the lotus leaf[30](c)With water droplet flowingthrough the surfaces,the contaminants are carried away[31] 与荷叶类似,印第安水芹、水稻[32]等叶面也是在宏观上看似光滑,而在微小尺度上具有一些特别的多阶层结构;此外,一些昆虫如蝉的翅膀[33]、水黾的腿部[34]等在表面也分布有特殊的微观结构,如图2所示.它们表面的微观结构形成新的气/固复合表面,可以导致其具有超疏水性从而实现水滴自由滚落[35].以上特殊的表面浸润性是动植物在自然界中长期选择和进化的结果,同时也为人类解决疑难问题提供了答案[36].图2 水稻叶[32](a)、蝉翅膀[33](b)和水黾腿部[34](c)的照片及其表面的SEMFig.2 Optical and SEM images for the surfaces of rice leaf[32](a),cicada[33](b)and water strider[34](c)1.2 固体浸润性的基本理论润湿(wetting)从宏观上讲是一种液体从固体表面取代另外一种流体的过程[37],例如洗衣服时水置换衣服表面的空气就是最常见的润湿现象之一.液体在固体表面的铺展能力称为润湿性(或浸润性wettability),铺展能力越强,说明这种液体对该固DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569第6期刘山虎等:超疏水油水分离材料研究进展563 体表面的润湿性越好.浸润性是固体材料重要的物理化学性质[38],影响固体表面浸润性的因素主要有两个:表面自由能和微观几何结构[39-41].由表面自由能考察,BAIN和WHITESIDES[42-43]提出表面最外层的原子或者原子基团的性质及排布情况决定了固体表面的润湿性,这为研究者能动地通过表面修饰改变固体表面的润湿性质提供了重要参考.此外,在不改变表面自由能的情况下,可以仅仅通过调整表面微结构参数就能得到超浸润性表面[44-45],这为研究者通过固体表面形貌的构筑而改变其润湿性质提供了另一重要规律.表面浸润性反映了液滴在固体表面的铺展程度,一般用接触角来表征,可通过Young’s方程来阐释理想光滑平整固体表面的受力平衡:γSV=γSL+γLVcosθ即cosθ=γSV-γSLγLV式中:γSV、γSL和γLV分别表示固-气界面、固-液界面和液-气界面的表面自由能;θ为平衡接触角.如图3模型所示,将液体滴在理想的光滑固体表面,液体不完全展开而是与固体表面形成θ角,就是接触角,表明各个界面表面张力达到平衡,液滴在固体表面上处于稳态(或亚稳态),使得体系总能量趋于最小.一般当接触角大于150°,滚动角小于10°时,可以称该固体表面为超疏水表面;当水滴/油滴与材料表面的接触角接近于0°时,则可称之为超亲水/超亲油表面[46].对于粗糙表面,WENZEL,CASSIE和BAXTE三位科学家对粗糙表面的表面张力与接触角的关系进行了进一步的修正,分别得到Wenzel方程和Cassie-Baxter方程[47-50].当表面结构疏水性较强时,液滴并不能完全浸润粗糙表面,而使空气存在于凹槽里,阻挡了液滴和固体表面之间的接触,此时其表观接触角值的大小就不仅仅与本征接触角相关,而且与液―固相和液―气相之间的接触角有关.图3 接触角示意图Fig.3 Scheme of contact angles2 超疏水油水分离材料的应用根据以上讨论,制备特殊浸润性材料的主要方法就是在物质表面有效构筑微纳米粗糙结构并在粗糙表面上进行修饰.超亲水表面一般具有较高的表面自由能,大于水的表面张力,如干净玻璃、金属等表面.由于水的表面张力大于油的表面张力,故一般空气中超亲水表面亦是超亲油表面.如果需要同时具备疏水和亲油的性质,材料的表面自由能要介于油(20~30mN/m)和水(72mN/m)之间,辅以表面微结构的调整可以实现超疏水/超亲油的性质.这类材料从物理形态可大致分为超疏水粉末材料、超疏水网膜材料和超疏水三维多孔材料.2.1 超疏水粉末材料利用粉末制备超疏水油水分离材料,其优点是粉末比表面积大,理论上可以吸附大量油,但正是由于其形貌的限制,吸附一定体积的油需要大量的粉末,循环利用较难.研究较多的是超疏水碳酸钙粉末[21]和磁性超疏水粉末[51-53].ARBATAN等[21]将硬脂酸在加热搅拌下修饰在碳酸钙粉末表面得到具有超疏水超亲油的碳酸钙粉末,可以将99%以上的原油和柴油从油水混合物中分离出来,具有很好的油水分离性能.磁性超疏水粉末材料可以利用外界磁场来将其收集并与水分离,轻松解决收集分离难的问题.PAN等[51]和BANERJEE课题组[52]分别报道了Fe2O3@C和Carbon-Fe3O4超疏水亲油纳米颗粒的制备,郭志光等[53]利用仿生贻贝的黏附蛋白作用机理制备出超疏水Fe3O4/聚多巴胺复合纳米颗粒,这三者都具有超疏水超亲油的性质和磁性响应.如图4所示,可以将这些具有磁性的超疏水粉末应用于油水分离,利用外界磁场控制粉末材料的移动与分离,解决了粉末材料在吸附油品后无法从水面分离的缺陷.但是在大范围油水分离应用中,粉末材料的后处理依旧是本方法的瓶颈.复合磁性功能或者负载在合适的载体上是粉末油水分离材料进一步研究的思路之一.2.2 超疏水网膜材料超疏水网膜材料的油水分离方式主要有过滤和吸附两种:超疏水网膜过滤是将油水混合物通过超疏水网膜材料,将压强控制在一定范围内,使油滴可以渗入网孔滴下,而水滴无法从网孔中透过,从而实现油水分离;超疏水网膜吸附是直接用超疏水网膜材料浸入油水混合液中,利用其超疏水超亲油性质将油污吸附.超疏水网膜过滤材料研究较多的是金属网材料.江雷课题组[22]通过一种简单经济的喷雾干燥方法首次制成油水分离滤网,将聚四氟乙烯、黏合剂、表面活性剂喷涂在不锈钢网上,经过高温处理后在DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569564 化 学 研 究2015年不锈钢网表面形成粗糙的PTFE层,其具有超疏水和超亲油的特性,可通过过滤将油水混合物分离.这种制备工艺简单的喷涂方法,可以通过进一步工艺或者配方改进,实现大规模制备,将不锈钢网载PTFE层组装成循环油水分离装置,实现工业化油水分离[54-56].自此以不锈钢网为基材,利用各种工艺方法(如化学气相沉积法[57]、溶液浸泡法[58-59]、静电沉积―静电自组装(electrostatic self-assem-bly)法[60]等)制备超疏水超亲油不锈钢滤网材料的研究报道越来越多.此外,研究较多的基底材料还有铜网,制备超疏水铜网的主要方法就是在铜网表面上运用不同的工艺构造粗糙结构,再用低表面能化合物修饰.WANG等[61]运用简单刻蚀法,将铜网用4mol/L的硝酸溶液刻蚀4min,然后浸泡在浓度为1mmol/L的十六烷基硫醇溶液中1h制成有很好的耐蚀性的超疏水超亲油铜网,可以实现高效油水分离.制成的铜网在不同pH的水溶液和NaCl水溶液中浸泡24h后水的接触角仍保持在150°以上,证明其具有较好的耐蚀性.GAO等[62]利用低温水热法在铜网基底上形成一层TiO2膜,再经过磷酸正十八酯(ODP)浸泡48h得超疏水的TiO2基铜网,将其与另一片未经过ODP修饰的铜网合拢在一起就得到超疏水-超亲水可逆转的双层滤网.如图5所示,油水混合后经过超疏水双层铜网,油顺利漏下而水被挡住,然后经紫外光照射ODP降解而是表面的浸润性由超疏水变为超亲水,与此同时水中可溶污染物也能够被降解掉.图4 磁性超疏水粉末油水分离及磁性收集过程示意图[51]Fig.4 Illustration for the removal of oil from water surface through highly hydrophobic Fe2O3@Cnanoparticles under external magnetic field[51]图5 超疏水双层铜网进行油水分离和净化水的示意图[62]Fig.5 The schematic process of water purification by usinga double-layer TiO2-based mesh film[62] WANG等[23]制出了一个能够收集溢油的微型装置(图6).利用高温氧化使铜网表面形成氧化铜,再用软脂酸(PA)进行表面改进,将其制作成一个盒状的装置,并接触甲苯-水的混合液,可以看到甲苯被盒子快速吸入,并逐渐充满整个盒子,整个过程不超过2min,分离效率达到96%.除此之外,还可以使用电化学沉积的方式[63-64]或者电化学阳极氧化法[65]在铜网表面构筑粗糙微纳米结构,然后修饰低表面能化合物使其具有超疏水/超亲油的特性.图6 氧化铜盒状装置油收集过程[23]Fig.6 Photographs of process of separating toluene fromwater using the as prepared miniature box[23]DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569第6期刘山虎等:超疏水油水分离材料研究进展565 超疏水网膜吸附材料的基底有滤纸、纤维布以及制备的薄膜等.ZHANG等[66-67]运用不同的方法制备TiO2颗粒,并运用不同的工艺方法将其负载在滤纸上制备成超疏水/超亲油表面.TU等[68]通过一步法制备出超疏水/超亲油聚苯乙烯表面,他们利用喷涂法在纤维基底的表面上形成微纳米结构的聚苯乙烯微球,其具有超疏水/超亲油性,能够达到很好的油水分离效果.此外还有通过纤维或纳米线组装而成的超疏水薄膜[69-70]、表面修饰微米颗粒的疏水聚氨酯薄膜[71]等.这类油水分离网膜吸附材料可通过浸渍的方式直接吸收油品,实现油水混合物的分离(图7),使用起来较为方便.缺点是吸油能力一般较弱,不适合分离大量的油水混合物,并且过滤过程中施加压力可能会导致水相穿过滤网/滤膜,影响分离效果.图7 改性滤纸吸油过程[66]Fig.7 Photographs of process of separating oil fromwater using the modified filter paper[66]2.3 超疏水三维多孔材料三维多孔吸附材料因其具有多孔、低密度、价格低廉、可就地重复吸油等优势,成为了现今制备超疏水油水分离材料新的研究热点,研究较多的有气凝胶、海绵或泡沫等.超疏水的气凝胶具有多孔结构和疏水/亲油特性,使其成为性能优良的吸油材料.YU课题组[72]和ZHANG课题组[73]分别将细菌纤维素和原棉经过碳化制备出一种对有机溶液有极好选择性吸收的碳纤维气凝胶,更为重要的是能够根据所吸油的品种来选择通过蒸馏、燃烧或者挤压等不同的方式将这种气凝胶再生,使其得以实现循环利用.此外,研究者还报道了纤维素气凝胶[74-75]、硅气凝胶[76]、石墨烯气凝胶[77]等材料的制备并用于油水分离.海绵是一种轻质多孔的材料,近年来因其自身的多孔性、弹性、易大量工业生产等特点被制备成超疏水/超亲油材料,应用在油水分离方面.FANG等[78]以高含氮量的聚三聚氰胺甲醛海绵为基体,通过氮气环境400℃热解和三甲基氯硅烷超疏水改性处理制备出一种多功能海绵,其具有超轻、耐高温、可压缩性,并且具有很高的油水分离能力,能吸收是其自身重量158倍的油品,然后再通过燃烧或挤压将吸收的油去除(图8).图8 UFC海绵通过燃烧(a)和挤压(b)方法再生[78]Fig.8 The regeneration of the UFC foams via(a)combustion and(b)squeezing[78] RUAN等[79]利用三聚氰胺泡沫经过简单温和的两步反应制备出具有卓越吸收能力和阻燃性能的超疏水泡沫.首先通过多巴胺聚合在三聚氰胺泡沫表面覆盖一层聚多巴胺薄膜,然后在全氟硫代癸烷溶液中疏水改性,改性后的泡沫具有很好的油水分离性能,并可通过高温或挤压再次利用,经过100次的吸收和挤压过程其形貌仍然保持完整且水滴接触角高达158.3°,展现出极佳的耐用性能.ZHANG等[80]采用一种新奇有效的甲硅烷基化过程制备了纳米纤维素海绵,其较传统有机多孔材料具有更好的弹性,同时具有超疏水和超亲油性,能够吸收大量的油品,高达其自身质量的100倍.除此之外,研究者还报道了石墨烯海绵[81]、碳纳米管(CNT)海绵[82]、炭黑(CS)海绵[83]、聚乙烯乙酸甲醛海绵[16]等用于油水分离的研究.聚氨酯(Polyurethane,PU)海绵具有丰富的孔隙结构和良好的弹性,并且易发泡制备,价格低廉,能够大规模生产,近年来得到广泛的研究,尤其是在油水分离方面,聚氨酯海绵成为了良好的制备超疏水材料的基底.江雷课题组[26]利用铬酸溶液腐蚀在聚氨酯海绵表面铸造粗糙表面,再用氟硅烷(FAS)表面修饰得到具有自清洁和能油水分离的多功能海DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569566 化 学 研 究2015年绵材料,具有超疏水和超亲油的同时能够耐酸碱腐蚀、且能达到约95%的油水分离效率.WANG等[84]将聚氨酯海绵通过在CNT/PDMS悬浮液中反复浸泡-干燥制备出一种强大的超疏水超亲油材料,将其与真空装置连接起来就可以一次性连续快速地从水表面吸收是其自身质量35 000倍的油品(图9),同时对无表面活性剂的油包水型乳液也能达到很高的分离效果.图9 连续油水分离系统[84]Fig.9 Photographs of the continuous oil/water separationsystem[84] CALCAGNILE等[85]在聚氨酯海绵表面负载超顺磁性氧化铁颗粒,再经聚四氟乙烯改性等一系列复杂过程制备出具有磁性响应的超疏水超亲油海绵,改性后的海绵对水的接触角达到160°,能够在磁铁驱动下将水面上的油快速吸收(图10).GAO等[86]采用溶液浸渍法使聚氨酯海绵表面覆盖上氧化石墨烯片层,在80℃下用肼将氧化石墨烯还原1h得到超疏水/超亲油海绵材料,其具有很高的吸油能力.此外,还有利用多巴胺聚合将碳纳米管负载在聚氨酯结构上制成的超疏水/超亲油海绵材料[87],采用溶液浸泡法制备的负载Cu-C11H23COOAg纳米颗粒的超疏水海绵材料[88],以及PAN课题组[89]以聚氨酯海绵为基底先经过热解-嫁接制备的一系列超轻磁性Fe2O3/C、Co/C和Ni/C海绵复合材料,这些材料经过聚硅氧烷表面改性即可形成超疏水/超亲油海绵.图10 磁场驱动下油水分离过程[85]Fig.10 Photographs of removal of the oil by themagnetically driven PU/NPs/PTFE sample[85]3 展望基于特殊浸润性原理的油水分离材料在处理海洋溢油以及工业油水分离领域展现了良好的应用前景.但由于目前的技术及开发成本等限制,商业化的相关产品还不多.后续研究还需要加强基于浸润性原理的基础研究,并用于指导油水分离相关产品的开发.如何改善表面低表面能修饰方法,优化制备工艺及后处理过程,建立低成本高效油水分离体系仍然是后续研究的目标.此外,未来的研究还应关注特殊条件下油水混合物中微量油或者微量水的去除.参考文献:[1]NORDVIK A B,SIMMONS J L,BITTING K R,et al.Oil and water separation in marine oil spill clean-up op-erations[J].Spill Science &Technology Bulletin,1996,3(3):107-122.[2]SHANNON M A,BOHN P W,ELIMELECH M,etal.Science and technology for water purification in thecoming decades[J].Nature,2008,452(7185):301-310.[3]DALTON T,JIN D.Extent and frequency of vessel oilspills in US marine protected areas[J].Mar Pollut Bull,2010,60(11):1939-1945.[4]JADHAV S R,VEMULA P K,KUMAR R,et al.Sugar-derived phase-selective molecular gelators as mod-el solidifiers for oil spills[J].Angew Chem Int Ed,2010,49(42):7695-7698.[5]HASSLER B.Accidental versus operational oil spillsfrom shipping in the baltic sea:risk governance andmanagement strategies[J].Ambio,2011,40(2):170-178.DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569第6期刘山虎等:超疏水油水分离材料研究进展567[6]BUIST I,POTTER S,NEDWED T,et al.Herdingsurfactants to contract and thicken oil spills in pack icefor in situ burning[J].Cold Regions Science and Tech-nology,2011,67(1/2):3-23.[7]KUJAWINSKI E B,KIDO SOULE M C,VALEN-TINE D L,et al.Fate of dispersants associated with thedeepwater horizon oil spill[J].Environ Sci Technol,2011,45(4):1298-1306.[8]胡晓林,刘红兵.几种油水分离技术介绍[J].热力发电,2008,37(3):91-92.[9]CHU Y,PAN Q.Three-dimensionally macroporous Fe/C nanocomposites as highly selective oil-absorption ma-terials[J].ACS Appl Mater Interfaces,2012,4(5):2420-2425.[10]ADEBAJO M O,FROST R L,KLOPROGGE J T,etal.Porous materials for oil spill cleanup:A review ofsynthesis and absorbing properties[J].J Porous Mater,2003,10:159-170.[11]BAYAT A,AGHAMIRI S F,MOHEB A,et al.Oilspill cleanup from sea water by sorbent materials[J].Chem Eng Technol,2005,2:1525-1528.[12]AHMAD A L,SUMATHI S,HAMEED B H.Resid-ual oil and suspended solid removal using natural adsor-bents chitosan,bentonite and activated carbon:A com-parative study[J].Chem Engineer J,2005,108(1/2):179-185.[13]SAID AEL A,LUDWICK A G,AGLAN H A.Use-fulness of raw bagasse for oil absorption:a comparisonof raw and acylated bagasse and their components[J].Bioresour Technol,2009,100(7):2219-2222.[14]ALI N,EL-HARBAWI M,JABAL A A,et al.Char-acteristics and oil sorption effectiveness of kapok fibre,sugarcane bagasse and rice husks:oil removal suitabilitymatrix[J].Environ Technol,2012,33(1/6):481-486.[15]ZHOU X-M,CHUAI C-Z.Synthesis and characteriza-tion of a novel high-oil-absorbing resin[J].J ApplPolym Sci,2010,115(6):3321-3325.[16]PAN Y,SHI K,PENG C,et al.Evaluation of hydro-phobic polyvinyl-alcohol formaldehyde sponges as ab-sorbents for oil spill[J].ACS Appl Mater Interfaces,2014,6(11):8651-8659.[17]HONG J K,BAE W K,LEE H M,et al.Tunable su-perhydrophobic and optical properties of colloidal filmscoated with block-copolymer-micelle/micelle-multilayers[J].Adv Mater,2007,19(24):4364-4369.[18]KOCH K,BARTHLOTT W,BARTHLOTT W.Di-versity of structure,morphology and wetting of plantsurfaces[J].Soft Matter,2008,4(10):1943-1963.[19]YOON M,KIM Y,CHO J.Multifunctional colloidswith optical,magnetic,and superhydrophobic propertieserived from nucleophilic substitution-induced layer-by-layer assembly in organic media[J].ACS Nano,2011,5(7):5417-5426.[20]GUI X,WEI J,WANG K,et al.Carbon nanotubesponges[J].Adv Mater,2010,22(5):617-621.[21]ARBATAN T,FANG X,SHEN W.Superhydropho-bic and oleophilic calcium carbonate powder as a selec-tive oil sorbent with potential use in oil spill clean-ups[J].Chem Engineer J,2011,166(2):787-791.[22]FENG L,ZHANG Z,MAI Z,et al.A super-hydro-phobic and super-oleophilic coating mesh film for theseparation of oil and water[J].Angew Chem Int Ed,2004,43(15):2012-2014.[23]WANG F,LEI S,XUE M,et al.Superhydrophobicand superoleophilic miniature device for the collection ofoils from water surfaces[J].J Phys Chem C,2014,118(12):6344-6351.[24]NGUYEN D D,TAI N H,LEE S B,et al.Superhy-drophobic and superoleophilic properties of graphene-based sponges fabricated using a facile dip coating meth-od[J].Energy &Environmental Science,2012,5(7):7908-7912.[25]陈恒真,耿铁,张霞,等.超疏水表面研究进展[J].化学研究,2013,24(4):434-440.[26]ZHANG X,LI Z,LIU K,et al.Bioinspired multifunc-tional foam with self-cleaning[J].Adv Funct Mater,2013,23:2881-2886.[27]BARTHLOTT W,NEINHUIS C.Purity of the sacredlotus,or escape from contamination in biological surfaces[J].Planta,1997,202(1):1-8.[28]NEINHUIS C,BARTHLOTT W.Characterizationand distribution of water-repellent,self-cleaning plantsurfaces[J].Annals of Botany,1997,79(6):667-677.[29]FENG L,LI S,LI Y,et al.Super-hydrophobic sur-faces:From natural to artificial[J].Adv Mater,2002,14(24):1857-1860.[30]LIU K,ZHANG M,ZHAI J,et al.Bioinspired con-struction of Mg-Li alloys surfaces with stable superhy-drophobicity and improved corrosion resistance[J].Ap-pl Phys Lett,2008,92(18):183103.[31]PATANKAR N A.Transition between superhydropho-bic states on rough surfaces[J].Langmuir,2004,20(17):7097-7102.[32]GUO Z,LIU W.Biomimic from the superhydrophobicplant leaves in nature:binary structure and unitary struc-ture[J].Plant Science,2007,172(6):1103-1112.DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569568 化 学 研 究2015年[33]GUO C,FENG L,ZHAI J,et al.Large-area fabrica-tion of a nanostructure-induced hydrophobic surfacefrom a hydrophilic polymer[J].ChemPhysChem,2004,5(5):750-753.[34]HU D L,CHAN B,BUSH J W M.The hydrodynam-ics of water strider locomotion[J].Nature,2003,424(6949):663-666.[35]陈洪燕,江雷.受生物启发特殊浸润表面的设计和制备[J].生命科学,2008,20(3):0323-0330.[36]江雷,冯琳.仿生智能纳米界面材料[M].北京:化学工业出版社,2007.[37]朱步瑶,赵振国.界面化学基础[M].北京:化学工业出版社,1996.[38]YOUNG T.An essay on the cohesion of fluids[J].Philosophical transactions of the royal society of Lon-don,1805,95:65-87.[39]XI Z,FENG S,JIA N,et al.Superhydrohpobic sur-faces:from structural control to functional application[J].J Mater Chem,2008,18(6):621-633.[40]FENG X J,JIANG L.Design and creation of superwet-ting/antiwetting surfaces[J].Adv Mater,2006,18(23):3063-3078.[41]LI X,REINHOUDT D,CREGO-CALAMA M.Whatdo we need for a superhydrophobic surfaceA review onthe recent progress in the preparation of superhydropho-bic surfaces[J].Chem Soc Rev,2007,36(8):1350-1368.[42]BAIN C D,WHITESIDES G M.Correlations betweenwetability and structure in monolayers of alkanethiolsadsorbed on gold[J].Science,1988,240:62-63.[43]BAIN C D,WHITESIDES G M.Correlations betweenwetability and structure in monolayers of alkanethiolsadsorbed on gold[J].J Am Chem Soc,1988,110:3665-3666.[44]SUN T,WANG G,LIU H,et al.Control over thewettability of an aligned carbon nanotube film[J].J AmChem Soc,2003,125(49):14996-14997.[45]ZHANG W,YU Z,CHEN Z,et al.Preparation of su-per-hydrophobic Cu/Ni coating with micro-nano hierar-chical structure[J].Mater Lett,2012,67(1):327-330.[46]张靓,赵宁,徐坚.特殊浸润性表面在油水分离中的应用[J].科学通报,2013,58(33):3372-3380.[47]WENZAL R N.Resistance of soid surfaces to wettingby water[J].Industrial &Engineering Chemistry,1936,28(8):988-994.[48]WENZEL R N.Surface roughness and contact angle[J].J Phys Colloid Chem,1949,53(9):1466-1467.[49]CASSIE A B D.Contact angles[J].Discussions of theFaraday Society,1948,3:11-16.[50]CLASSIE A B D,BAXTER S.Wettability of poroussurfaces[J].Transactions of the Faraday Society,1944,40:546-551.[51]ZHU Q,TAO F,PAN Q.Fast and selective removalof oils from water surface via highly hydrophobic core-shell Fe2O3@C nanoparticles under magnetic field[J].ACS Appl Mater Interfaces,2010,2(11):3141-3146.[52]BANERJEE A,GOKHALE R,BHATNAGAR S,etal.MOF derived porous carbon-Fe3O4nanocomposite asa high performance,recyclable environmental superad-sorbent[J].J Mater Chem,2012,22(37):19694-19699.[53]梁伟欣,王贵元,王奔,等.超疏水磁性Fe3O4/聚多巴胺复合纳米颗粒及其油/水分离[J].化学学报,2013,71(4):639.[54]WANG L,ZHAO Y,WANG J,et al.Ultra-fastspreading on superhydrophilic fibrous mesh withnanochannels[J].Appl Surf Sci,2009,255(9):4944-4949.[55]DENG D,PRENDERGAST D P,MACFARLANE J,et al.Hydrophobic meshes for oil spill recovery devices[J].ACS Appl Mater Interfaces,2013,5(3):774-781.[56]WU J,CHEN J,QASIM K,et al.A hierarchical meshfilm with superhydrophobic and superoleophilic proper-ties for oil and water separation[J].Journal of ChemicalTechnology &Biotechnology,2012,87(3):427-430.[57]LEE C,BAIK S.Vertically-aligned carbon nano-tubemembrane filters with superhydrophobicity and supero-leophilicity[J].Carbon,2010,48(8):2192-2197.[58]CAO Y,ZHANG X,TAO L,et al.Mussel-inspiredchemistry and Michael addition reaction for efficient oil/water separation[J].ACS Applied Materials and Inter-faces,2013,5(10):4438-4442.[59]TIAN D,ZHANG X,WANG X,et al.Micro/nanoscale hierarchical structured zno mesh film for sepa-ration of water and oil[J].Phys Chem Chem Phys,2011,13(22):14606-14610.[60]ZHANG W,CAO Y,LIU N,et al.A novel solution-controlled hydrogel coated mesh for oil/water separationbased on monolayer electrostatic self-assembly[J].RSCAdv,2014,4(93):51404-51410.[61]WANG C X,YAO T J,WU J,et al.Facile approachin fabricating superhydrophobic and superoleophilic sur-face for water and oil mixture separation[J].ACS Ap-plied Materials and Interfaces,2009,1(11):2613-2617.[62]GAO C,SUN Z,LI K,et al.Integrated oil separationDOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569第6期刘山虎等:超疏水油水分离材料研究进展569and water purification by a double-layer TiO2-basedmesh[J].Energy &Environmental Science,2013,6(4):1147-1151.[63]LEE C H,JOHNSON N,DRELICH J,et al.Theperformance of superhydrophobic and superoleophiliccarbon nanotube meshes in water-oil filtration[J].Car-bon,2011,49(2):669-676.[64]WANG B,GUO Z.Superhydrophobic copper meshfilms with rapid oil/water separation properties by elec-trochemical deposition inspired from butterfly wing[J].Appl Phys Lett,2013,103(6):063704.[65]DUC-DUONG L,TUAN A N,SUNGHO L,et al.Astable superhydrophobic and superoleophilic Cu meshbased on copper hydroxide nanoneedle arrays[J].ApplSurf Sci,2011,257(13):5705-5710.[66]ZHANG X,GUO Y,ZHANG P,et al.Superhydro-phobic and superoleophilic nanoparticle film:synthesisand reversible wettability switching behavior[J].ACSApplied Materials and Interfaces,2012,4(3):1742-1746.[67]ZHANG M,WANG C,WANG S,et al.Fabrication ofcoral-like superhydrophobic coating on filter paper forwater-oil separation[J].Appl Surf Sci,2012,261(15):764-769.[68]TU C W,TSAI C H,WANG C F,et al.Fabricationof superhydrophobic and superoleophilic polystyrenesurfaces by a facileone-step method[J].MacromolecularRapid Communications,2007,28(23):2262-2266.[69]YUAN J K,LIU X G,AKBULUT O,et al.Super-wetting nanowire membranes for selective absorption[J].Nature Nanotechnology,2008,3(6):332-336.[70]ZOU R,ZHANG Z,YU L,et al.Oriented free-stand-ing ammonium vanadium oxide nanobelt membranes:highly selective absorbent materials[J].Chem Eur J,2010,16(48):14307-14312.[71]ZHANG J,HUANG W,HAN Y.A composite poly-mer film with both superhydrophobicity and superoleo-philicity[J].Macromolecular Rapid Communications,2006,27(10):804-808.[72]WU Z Y,LI C,LIANG H W,et al.Ultralight,flexi-ble,and fire-resistant carbon nanofiber aerogels frombacterial cellulose[J].Angew Chem Int Ed,2013,52(10):2925-2929.[73]BI H,YIN Z,CAO X,et al.Carbon fiber aerogelmade from raw cotton:a novel,efficient and recyclablesorbent for oils and organic solvents[J].Adv Mater,2013,25(41):5916-5921.[74]CERVIN N T,AULIN C,LARSSON P T,et al.Ultraporous nanocellulose aerogels as separation medium formixtures of oil/water liquids[J].Cellulose,2012,19(2):401-410.[75]KORHONEN J T,KETTUNEN M,ARAS R H,etal.Hydrophobic nanocellulose aerogels as floating,sus-tainable,reusable and recyclable oil absorbents[J].ACSAppl Mater Interfaces,2011,3(6):1813-1816.[76]WANG Y,TAO S,AN Y.A reverse membrane emul-sification process based on a hierarchically porous mono-lith for high efficiency water-oil separation[J].J MaterChem A,2013,1(5):1701-1708.[77]BI H,XIE X,YIN K,et al.Spongy graphene as a highlyefficient and recyclable sorbent for oils and organic solvents[J].Adv Func Mater,2012,22(21):4421-4425.[78]YANG Y,DENG Y,TONG Z,et al.Multifunctionalfoams derived from poly(melamine formaldehyde)as re-cyclable oil absorbents[J].J Mater Chem A,2014,2(26):9994-9999.[79]RUAN C,AI K,LI X,et al.A superhydrophobicsponge with excellent absorbency and flame retardancy[J].Angew Chem Int Ed,2014,53(22):5556-5560.[80]ZHANG Z,S BE G,RENTSCH D,et al.Ultralight-weight and flexible silylated nanocellulose sponges forthe selective removal of oil from water[J].Chem Ma-ter,2014,26(8):2659-2668.[81]DONG X,CHEN J,MA Y,et al.Superhydrophobicand superoleophilic hybrid foam of graphene and carbonnanotube for selective removal of oils or organic solventsfrom the surface of water[J].Chem Commun,2012,48:10660-10662.[82]GUI X,ZENG Z,LIN Z,et al.Magnetic and highlyrecyclable macroporous carbon nanotubes for spilled oilsorption and separation[J].ACS Appl Mater Inter-faces,2013,5:5845-5850.[83]GAO Y,ZHOU Y S,XIONG W,et al.Highly efficientand recyclable carbon soot sponge for oil cleanup[J].ACSAppl Mater Interfaces,2014,6(8):5924-5929.[84]WANG C F,LIN S J.Robust superhydrophobic/supe-roleophilic sponge for effective continuous absorptionand expulsion of oil pollutants from water[J].ACS Ap-pl Mater Interfaces,2013,5(18):8861-8864.[85]CALCAGNILE P,FRAGOULI D,BAYER I S,et al.Magnetically driven floating foams for the removal of oilcontaminants from water[J].ACS Nano,2012,6(6):5413-5419.[86]LIU Y,MA J,WU T,et al.Cost-effective reducedgraphene oxide-coated polyurethane sponge as a highlyefficient and reusable oil-absorbent[J].ACS Appl Ma-ter Interfaces,2013,5(20):10018-10026.(下转第574页)DOI:10.14002/j.hxya.2015.06.002|化学研究,2015,26(6):561-569574 化 学 研 究2015年As shown in Fig.3C,the electro-catalyticproperties of Au-Pd/G and Au-Pd/CNTs were e-valuated by cyclic voltammetry(CV).The CV be-haviors of the Au-Pd/G and Au-Pd/CNTs at dif-ferent scan rates were displayed.It can be seen thatoxidation peak current(Ip)for formic acid oxida-tion become larger with the increase of the scanrate.The line relation between peak current(Ip)and square root of the scan rate(v1/2)were shownin the inset of Fig.3Cand 3D.The anodic peak cur-rents increase linearly with the square root of scanrate indicating the electrochemical reaction con-trolled by the semi-infinite linear diffusion fromthe electrolyte to the electrode.3 ConclusionsIn this study,Au-Pd/CNTs and Au-Pd/G cat-alysts were synthesized via conventional NaBH4re-duction method.Au-Pd/CNTs and Au-Pd/G cata-lysts were promising catalysts with excellent cata-lytic and stability for formic acid oxidation.Moreo-ver,as substrate for Au-Pd nanoparticles,gra-phene has better performance than carbon nano-tubes.The HCOOH oxidation of Au-Pd/CNTsand Au-Pd/G was a diffusion controlled behaviorin the range of scan rate from 80mV·s-1 to 300mV·s-1 and 40mV·s-1 to 240mV·s-1,re-spectively.All this proves that graphene supportedAu-Pd nanoparticles is a promising candidate as ananode catalyst of direct formic acid fuel cell.References:[1]HOSHI N,KIDA K,NAKAMURA M,et al.Structur-al effects of electrochemical oxidation of formic acid onsingle crystal electrodes of palladium[J].J Phys ChemB,2006,110:12480-12484.[2]ZHANG G J,WANG Y,WANG X,et al.Preparationof Pd-Au/C catalysts with different alloying degree andtheir electrocatalytic performance for formic acid oxida-tion[J].Appl Catal B-Environ,2011,102:614-619.[3]WANG X,TANG Y,GAO Y,et al.Carbon-supportedPd-Ir catalyst as anodic catalyst in direct formic acid fuelcell[J].J Power Sources,2008,175:784-788.[4]LARSEN R,ZAKZESKI J,MASEL R I.Unexpectedactivity of palladium on vanadia catalysts for formic acidelectro-oxidation[J].Electrochem Solid St,2005,8:A291-A293.[5]WASZCZUK P,BARNARD TM,RICE C,et al.Ananoparticle catalyst with superior activity for electroox-idation of formic acid[J].Electrochem Commun,2002,4:599-603.[6]LV J J,LI S S,WANG A J,et al.Monodisperse Au-Pdbimetallic alloyed nanoparticles supported on reducedgraphene oxide with enhanced electrocatalytic activity to-wards oxygen reduction reaction[J].Electrochim Acta,2014,136:521-528.[7]HSU C J,HUANG C W,HAO Y W,et al.Au/Pdcore-shell nanoparticles for enhanced electrocatalytic ac-tivity and durability[J].Electrochem Commun,2012,23:133-136.[8]YANG J H,MA D.Graphene-supported Pd nanoparti-cles:microwave-assisted synthesis and as microwave-ac-tive selective hydrogenation catalysts[J].Rsc Adv,2013,3:10131-10134.[9]LI D,KANER R B.Materials science-graphene-basedmaterials[J].Science,2008,320:1170-1171.[责任编辑:毛立群](上接第569页)[87]WANG H,WANG E,LIU Z,et al.A Novel carbonnanotubes reinforced superhydrophobic and superoleo-philic polyurethane sponge for selective oil-water sepa-ration through a chemical fabrication[J].J MaterChem A,2015,3:266-273.[88]ZHU Q,PAN Q,LIU F.Facile removal and collectionof oils from water surfaces through superhydrophobicand superoleophilic sponges[J].J Phys Chem C,2011,115(35):17464-17470.[89]CHEN N,PAN Q.Versatile fabrication of ultralightmagnetic foams and application for oil-water separation[J].ACS Nano,2013,7(8):6875-6883.[责任编辑:毛立群]DOI:10.14002/j.hxya.2015.06.003|化学研究,2015,26(6):570-574。

仿生超疏水金属材料制备技术及在化工领域应用进展


四、应用进展
1、油水分离:仿生超疏水材料在油水分离领域的应用已取得显著成果。借 助材料的超疏水性,可实现油水的高效分离,提高石油化工生产的效率。然而, 如何解决油水混合物中其他杂质的影响,提高分离纯度和回收率,仍需进一步研 究。
2、防腐蚀:石油化工设备常常面临严重的腐蚀问题,而仿生超疏水材料可 以提供有效的防腐蚀保护。通过在设备表面涂覆这种材料,可有效减少水分和腐 蚀性物质的附着,降低腐蚀速率。然而,面对复杂的腐蚀环境,材料的稳定性和 耐久性仍需进一步提高。
化学刻蚀是一种常用的制备金属超疏水表面的方法。该方法利用化学试剂与 金属表面发生反应,形成微纳米结构,进而通过后处理获得超疏水表面。然而, 化学刻蚀法存在一定的局限性,如难以控制微纳米结构的大小和形状,反应过程 中可能产生有害气体等问题。
物理气相沉积是一种环保且高效的制备金属超疏水表面的方法。该方法在较 低的温度下,通过物理手段将材料沉积在基体表面,形成一层具有超疏水性能的 薄膜。物理气相沉积法的优点在于可在常温下进行,适用于各种材质,且薄膜与 基体的结合力较强。然而,该方法的缺点在于设备成本较高,且在制备过程中可 能受到气体纯度、反应温度等因素的影响。
结论:
本次演示介绍了仿生超疏水金属材料的制备技术及其在化工领域的应用进展。 这种材料具有优异的防水性能和抗腐蚀性,为化工领域提供了新的解决方案。目 前,仿生超疏水金属材料已经在化工、能源、环保等领域得到广泛应用,并为解 决环境污染、能源危机等问题提供了新的思路。
然而,仍需对这种材料的制备技术和应用进行更深入的研究和探索,以进一 步拓展其应用领域和提升其性能。
引言
金属超疏水表面是一种具有特殊浸润性能的表面,因其出色的防水、防冰、 防污等性能而备受。在过去的几十年里,研究者们在金属超疏水表面的制备及应 用方面取得了显著的成果。本次演示将重点介绍金属超疏水表面的制备技术及其 在各领域的应用研究进展,以期为相关领域的研究提供一定的参考。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

超疏水材料研究进展 摘要: 本文介绍了超疏水材料的性质、应用、转变、制备以及存在的问题等。详细介绍了超疏水材料在流体减阻中、抗腐蚀中、建筑防污耐水等领域内、微流体控制方面的应用和常用的几种制备方法。 关键词:超疏水材料;超疏水应用;制备

1 引言

近年来,超疏水材料引起了人们的普遍关注。所谓超疏水材料,就是指水在材料平面上的接触角大于150°的材料。超疏水材料的特性最初是在荷叶上发现的,荷叶表面的超疏水特性赋予了它们非常好的自清洁效应,污染物很容易被水滴带走[1]。有关超疏水的基础理论研究始于上世纪50年代,因其优异的自洁性有望在国防、众多工业领域和日常生活等方面有广阔的应用前景,研究工作备受各国重视。固体表面的润湿性是由其化学组成和表面微观结构共同决定的。目前,通过对荷叶表面自洁性的仿生研究表明,因其层级微、纳米结合的双微观结构和覆盖在上面的低表面能物质的协同效应而表现出完美的疏水性[2]。 人们通常用液体在材料表面的接触角来表征材料表面的润湿性。按照水滴在材料表面接触角大小的不同,我们可以将材料进行如下分类当接触角小于 90º 时,我们认为这种材料是亲水材料;如果水滴在材料表面的接触角小于5º,那么这种材料是超亲水材料,例如经浓硫酸和双氧水(体积比为 7:3)处理过的硅片,水滴在它的上面会立刻铺展开,展示出超亲水的性质;当材料表面接触角大于 90º 时,我们认为这种材料是疏水材料;如果材料的表面接触角大于 150º那么我们认为这种材料是超疏水材料,例如我们前面所提到的荷叶,水滴在其表面的接触角大于 150º,不能稳定停留,极易滑落,因而造就了它“出淤泥而不染”的性质。如图1所示,(a)为亲水,(b)为疏水。

(a) (b) 图1 接触角示意图 2 超疏水材料的用途 2.1 超疏水材料在流体减阻中的应用 超疏水表面的一个突出的性质是滑移效应的出现, 这一点已被广泛认可[3]。随着疏水表面滑移效应的发现, 人们开始重视研究基于疏水表面滑移效应所产生的减阻新技术. Watanabe 等[4]研究了内壁覆盖氟烷烃改性的丙烯酸树脂条纹的超疏水圆管的减阻性能, 实测的压强 - 速度剖面曲线表明, 当雷诺数为 500∼10000 时, 阻力下降达 14%, 对应的滑移长度达 450µm。Bechert 等[5]受到

鲨鱼表皮三维肋条结构的减阻性能的启发, 从实验出发研究了具有类似结构的新型机翼表面的减阻性能, 结果表明这种表面比光滑的机翼表面剪应力降低 7.3%。Koeltzsch 等[6]研究了具有分叉型肋条结构的管道内壁表面的减阻性能,

以及不同肋条结构的影响效果, 这为输油管道内壁的减阻方法提供了新思路。王家楣等[7]从船首底部喷气生成微气泡出发研究了不同雷诺数、不同微气泡浓度下的减阻试验, 为微气泡减阻技术的应用提供了依据。徐中等[8]采用标准 κ - ε 湍流模型对凹坑形表面在空气介质中不同条件下的流动进行了模拟, 得到的最大减阻率达到 7.2%. 2.2超疏水材料在抗腐蚀中的应用

通过超疏水膜技术在金属表面形成一层超疏水性的膜层,可以有效地增强金属表面阻抗、降低腐烛电流密度,使平衡腐烛电位向正方向移动,提高金属的防腐能力。超疏水膜技术应用于金属防腐已有大量研究。刘涛[9]在铜、锅及铁锅金属间化合物表面制备出超疏水薄膜,电化学测试拟合数据显示,超疏水表面对于铜、锅、铁招金属间化合物的缓烛效率可分别达到99%, 97%和86%。刘通等[10]在金属招表面制备了一层稳定的近似珊瑚状的超疏水膜,海水的接触角大于150°, Yansheng Yin等[11]在错样品表面制备了接触角为154°的超疏水表面。电化学测

试表明,超疏水膜显著地降低了腐蚀电流密度、腐烛速率和双电层电容。 2.3超疏水材料在建筑防污耐水等领域内的应用[12]

建筑物表面的污染主要是由于空气中微小颗粒的粘附和雨!雪等的覆盖污染"超疏水材料因其独特的疏水性,在建筑物内外墙!玻璃及金属框架等的防水!防雪和耐沾污等方面均有广泛的应用前景,可大大降低建筑物的清洁及维护成本,使得建筑物能长久保持亮丽的外观"目前,超疏水表面材料在建筑防污染方面的产品主要是涂层及防护液等,如中科赛纳技术有限公司采用纳米合成技术制备的纳米超疏水自清洁玻璃涂层"该涂层一般为无色透明!无毒!无污染牢固度高且具有自清洁!防结冰!抗氧化等功能"德国STO公司同样根据荷叶效应原理开发了有机 硅纳米乳胶漆"。 2.4超疏水材料在微流体控制方面的应用

超疏水材料表面所具有的不浸润性及低表面粘滞力,使其在微流体控制应用方面也有十分出色的表现。比如控制微液滴的运动和流动,并以此制造微液滴控制针头,使得在实验或者生产过程中对液体滴加计量能够精确控制,实验试剂的添加将更得心应手。如果将这类技术运用到诸如静电喷涂领域,比如用超疏水材料制造喷漆喷胶等的喷头,将会使喷涂的液滴更加均匀,雾化效果更好,可以运用在对喷涂效果有特殊要求的场合"另外如果以这类材料制作毛细管类的材料,将会使液滴的虹吸量更少,可以制造体积更小精密度更高的液体传输设备。

3表面润湿性的转变

响应性材料使得人们能够通过外界刺激来改变材料的各种性质,在这里我们 主要介绍通过外界刺激来智能地控制表面润湿性行为。表面湿润性的转变方法主要有电场诱导,应力作用,光响应,温度响应和pH 值响应等。 Lahnn教授首次利用带有亲水性端基的长链烷烃在电场作用下的构型变化, 实现了电场诱导的浸润性的转变[12]。M.Berggren教授也进行了由固体电解质与电化学活性的导电聚合物相结合构成的电润湿开关的研究[13]。 长春应化所的韩艳春教授研究小组[14]报道了三角形网结构的聚酰胺膜,通过对此膜双轴方向的拉伸和恢复,可以实现从超疏水到超亲水的可逆转变。 Fujishima教授领导的研究小组报道了在紫外光照射的条件下TiO2材料能够产生同时超亲水和超亲油的性质[15]。利用电化学、水热合成等方法构筑表面粗糙的SnO2、ZnO、TiO2、WO3和V2O5等光敏材料,通过紫外光的照射,这些材料可以实现超亲水和超疏水之间的可逆转变。 江雷教授[16]将含有这种高分子的共聚物接枝到了粗糙的硅片表面,从而实现了由温度控制的超亲水超疏水的可逆转变。而如果将聚异丙基丙烯酰胺的共聚物接枝在平整的硅片表面,那么它只能实现亲水和疏水之间的转化。 Whitesides研究小组[17]首先报道了平滑表面上pH值响应的润湿性行为,他

们将极性有机官能团,如羧基和氨基等修饰于低密度的聚苯乙烯表面,并测量了这些表面含有机酸和碱性基团的接触角随pH值的变化。

4 超疏水材料的制备

人们发现材料表面的超疏水性质是材料表面的化学组成及表面结构共同作 用的结果。北京化学所的江雷教授首次提出了“二元协同作用”这一概念[18]。根据这一概念,超疏水表面通常需要经由两步获得:(1)在材料的表面构筑粗糙结构;(2)在粗糙表面上接枝低表面能的试剂。基于这两条基本原则,许多方法被用来构建超疏水表面,其中最常用的制备手段有:层层组装法、溶液浸泡法、电化学沉积法、模板法和气相沉积法等。 4.1层层组装法

吉林大学孙俊奇教授的研究小组[19]报道了一种利用层层组装技术将粒径为220 纳米的二氧化硅小球生长到粒径为 600 纳米二氧化硅小球上的方法,整个体系为呈树莓状的二元纳微分级结构。这些树莓状的小球经过疏水试剂接枝后,接触角达到了 157°,滚动角小于 5°。相反,对于单一粒径的二氧化硅微球而言,经同样方法处理后,所得到的膜层的接触角为 147°,滚动角为 30°。 4.2 溶液浸泡法

Bell 教授利用简单的置换反应,将铜片或锌片放入金或银的盐溶液中,由于在金属活动顺序表中,铜和锌要比金和银活泼,因此在铜片和锌片的表面上会生长出金或者银的纳米粒子,从而增加了材料表面的粗糙度,如图2所示[20],经过疏水试剂的处理后,表面接触角可以到达到 180°。

图2 以上方法是通过两步来实现超疏水表面制备的:第一,在材料表面构造粗糙结构;第二,在粗糙结构的表面接枝疏水试剂。姚建年教授的研究团队最近报道了一种通过溶液浸泡法一步制备超疏水材料的方法,这种方法将表面粗糙处理和表面接枝通过一步来完成:他们将表面光滑的铜片放在特定 [Ag(NH3)2]OH溶液中,经过6个小时的浸泡后,在铜片表面出现了类似于玫瑰花花瓣的结构,测试其接触角达到了156°,如图3所示[21]。 图3 4.3 电化学沉积法

电化学沉积法是制备超疏水薄膜的常用方法,它通过氧化还原反应,在工件表面沉积出微纳米结构。通过调整反应时间、沉积电压等参数,对沉积表面形貌进行控制。Giovanni Zangari等[22]将Si基体处理为多孔硅片,再将Au离子沉积到多孔硅片基体上获得树枝状的Au簇,经过化学修饰后,得到了将近180°的超疏水表面;Liu Hongtao等[23]在碳钢表面,利用双层纳米复合电刷镀方法制备出纳米-C/Ni和纳米-Cu/Ni复合双层镀层,经过低能物质修饰后,这种镀层表面的水接触角达到155.5°、滚动角为5°,并且这一超疏水表面具有优异的抗腐蚀特性;Chen Zhi等[24]以乙醇溶液溶解的CoCl2为电解液在不锈钢表面利用电沉积法一步制备出接触角高达160°的超疏水表面。 4.4模板法

清华大学的王晓工教授,通过揭起软刻蚀的方法,制备了仿生的荷叶表面[25]。首先,他将聚二甲基硅氧烷模板的预聚体压印在荷叶的表面,在适当条件时

预聚体聚合后被揭起,就得到了与荷叶表面完全相反的反相 PDMS 结构。接着再以这种反相结构为模板,在高分子 epoxy-based azo polymer(BP-AZ-CA)上面利用微接触印刷技术再次压印,得到与 PDMS 模板表面形貌刚好相反的高分子图案而这种图案与荷叶表面的形貌完全一致,如图 4 所示。测试其表面接触角为

相关文档
最新文档
