05-OSN 3500&2500&1500和光网络产品同柜安装指导书
OptixOSN3500光端机产品描述
华为Optix OSN3500 光端机1. 华为Optix OSN3500光端机产品描述：OptiX OSN 3500 智能光传输系统是继承了MSTP 技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代10G/2.5G多业务光传输平台(MSTP)，Optix OSN3500主要应用在城域网络中的骨干与汇聚层，OptixOSN3500为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。
2. Optix OSN3500.产品性能描述2.1 Optix OSN3500 高性价比的平台化OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。
这样可以大大降低维护成本以及备板备件的成本。
Optix OSN3500智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；Optix OSN3500同时与华为已有的设备可以混合组网，Optix OSN3500可以纳入华为光网络网管解决方案进行统一管理。
2.2 Optix OSN3500灵活的设备配置STM-64/16兼容设备；支持网络设备从2.5G到10G的在线升级。
2.3 Optix OSN3500大容量调度具备高阶512×512 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。
2.4 Optix OSN3500多业务提供业务接口支持STM-1(O/E)；支持STM-4/16/64标准或级联业务；支持E1/T1/E3/T3/E4；支持FE、GE业务的透传和交换；支持ATM业务；支持IMA业务；支持SAN业务和视频业务；提供基于GMPLS的快速端到端业务。
(业务管理)Optix_OSN3500智能光传输设备业务配置手册
Optix OSN3500智能光传输设备业务配置手册二O一O年十月目录第1章配置SDH/PDH业务......................................................................................................... 1-11.1 工程需求............................................................................................................................. 1-11.2 工程规划............................................................................................................................. 1-11.2.1 组网图...................................................................................................................... 1-21.2.2 IP地址分配图........................................................................................................... 1-21.2.3 各网元的单板信息 ................................................................................................... 1-31.2.4 纤缆连接关系表....................................................................................................... 1-51.2.5 时隙分配图 .............................................................................................................. 1-51.2.6 单板级保护信息....................................................................................................... 1-61.2.7 时钟跟踪图 .............................................................................................................. 1-71.2.8 公务图...................................................................................................................... 1-81.3 工程准备............................................................................................................................. 1-91.3.1 网元侧...................................................................................................................... 1-91.3.2 T2000侧................................................................................................................... 1-91.3.3 文档检查.................................................................................................................. 1-91.4 配置过程........................................................................................................................... 1-101.4.1 登录T2000 ............................................................................................................. 1-111.4.2 以root网元用户创建网元........................................................................................ 1-121.4.3 创建网元用户......................................................................................................... 1-131.4.4 切换网元用户......................................................................................................... 1-151.4.5 创建单板................................................................................................................ 1-151.4.6 创建纤缆................................................................................................................ 1-171.4.7 创建拓扑子网......................................................................................................... 1-181.4.8 创建保护子网......................................................................................................... 1-201.4.9 使用路径管理功能创建SDH/PDH业务................................................................... 1-211.4.10 使用单站配置功能创建SDH/PDH业务................................................................. 1-241.4.11 配置单板级保护................................................................................................... 1-321.4.12 配置时钟.............................................................................................................. 1-331.4.13 配置公务.............................................................................................................. 1-361.4.14 设置性能监视启停 ............................................................................................... 1-381.4.15 设置告警参数....................................................................................................... 1-401.4.16 备份网管配置数据 ............................................................................................... 1-401.4.17 备份网元配置数据 ............................................................................................... 1-42第2章其它保护方式下的业务配置.......................................................................................... 2-432.1 组网图 .............................................................................................................................. 2-432.2 保护方式........................................................................................................................... 2-452.3 SNCP环带无保护链 ......................................................................................................... 2-462.3.1 SNCP信号流.......................................................................................................... 2-462.3.2 配置SDH业务 ........................................................................................................ 2-462.4 四纤MSP环带无保护链 .................................................................................................... 2-492.4.1 单板配置................................................................................................................ 2-492.4.2 创建线缆................................................................................................................ 2-492.4.3 配置四纤双向MSP环 ............................................................................................. 2-492.4.4 配置SDH业务 ........................................................................................................ 2-512.5 SNCP环带线性复用段1+1保护链..................................................................................... 2-522.5.1 单板配置................................................................................................................ 2-522.5.2 创建线缆................................................................................................................ 2-522.5.3 配置复用段线性保护1+1 ........................................................................................ 2-532.5.4 配置SDH业务 ........................................................................................................ 2-542.6 SNCP环带线性复用段1:1保护链...................................................................................... 2-562.6.1 配置复用段线性保护1:1子网.................................................................................. 2-562.6.2 配置SDH业务 ........................................................................................................ 2-572.7 MSP环带线性复用段1＋1保护链 ..................................................................................... 2-592.8 MSP环带线性复用段1:1保护链........................................................................................ 2-61第3章配置以太网业务............................................................................................................ 3-633.1 配置点到点的EPL业务 ..................................................................................................... 3-643.1.1 工程需求................................................................................................................ 3-643.1.2 工程规划................................................................................................................ 3-643.1.3 配置过程................................................................................................................ 3-683.2 配置共享MAC 的EPL业务................................................................................................ 3-803.2.1 工程需求................................................................................................................ 3-803.2.2 工程规划................................................................................................................ 3-803.2.3 配置过程................................................................................................................ 3-823.3 配置共享VCTRUNK 的EPL业务 ...................................................................................... 3-913.3.1 工程需求................................................................................................................ 3-913.3.2 工程规划................................................................................................................ 3-913.3.3 配置过程................................................................................................................ 3-943.4 配置EPLAN业务............................................................................................................. 3-1023.4.1 工程需求.............................................................................................................. 3-1023.4.2 工程规划.............................................................................................................. 3-1023.4.3 配置过程.............................................................................................................. 3-106第4章配置RPR业务 ............................................................................................................. 4-1174.1 在RPR环上配置EVPL业务............................................................................................. 4-1174.1.1 工程需求.............................................................................................................. 4-1174.1.2 工程规划.............................................................................................................. 4-1174.1.3 配置过程.............................................................................................................. 4-1214.2 在RPR环上配置EVPLAN业务........................................................................................ 4-1374.2.1 工程需求.............................................................................................................. 4-1374.2.2 工程规划.............................................................................................................. 4-1374.2.3 配置过程.............................................................................................................. 4-143第5章配置ATM业务 ............................................................................................................. 5-1615.1 工程需求......................................................................................................................... 5-1615.2 工程规划......................................................................................................................... 5-1625.3 配置过程......................................................................................................................... 5-165插图目录图1-1 组网图..................................................................................................................... 1-2图1-2 IP地址分配图.......................................................................................................... 1-2图1-3 NE1的单板信息 ...................................................................................................... 1-3图1-4 NE2、NE3的单板信息............................................................................................ 1-3图1-5 NE4的单板信息 ...................................................................................................... 1-4图1-6 NE5的单板信息 ...................................................................................................... 1-4图1-7 时隙分配图 ............................................................................................................. 1-6图1-8 时钟跟踪图 ............................................................................................................. 1-7图1-9 公务图..................................................................................................................... 1-8图2-1 配置示例组网图 .................................................................................................... 2-43图2-2 时隙分配图 ........................................................................................................... 2-44图2-3 E1业务信号流（SNCP环带无保护链）................................................................ 2-46图2-4 SNCP带复用段线形保护1+1链上的业务信号流 ................................................... 2-54图2-5 SNCP带复用段线形保护1:1链上业务的信号流 .................................................... 2-57图2-6 MSP带复用段线形保护1+1链上业务的信号流 ..................................................... 2-59图2-7 MSP带复用段线形保护1:1链上业务的信号流 ...................................................... 2-61图3-1 以太网业务组网和端口分配.................................................................................. 3-65图3-2 NE1的单板信息 .................................................................................................... 3-65图3-3 NE5的单板信息 .................................................................................................... 3-66图3-4 业务配置图 ........................................................................................................... 3-66图3-5 新增加的以太网业务的SDH时隙分配图 ............................................................... 3-68图3-6 以太网业务组网和端口分配.................................................................................. 3-81图3-7 业务配置图 ........................................................................................................... 3-81图3-8 SDH时隙分配图.................................................................................................... 3-82图3-9 以太网业务组网和端口分配.................................................................................. 3-92图3-10 NE2和NE3的单板信息........................................................................................ 3-92图3-11 业务配置图 ......................................................................................................... 3-93图3-12 新增加的以太网业务的SDH时隙分配图 ............................................................. 3-94图3-13 以太网业务组网和端口分配.............................................................................. 3-103图3-14 NE2和NE3的单板信息...................................................................................... 3-103图3-15 NE4的单板信息 ................................................................................................ 3-104图3-16 业务配置图 ....................................................................................................... 3-104图3-17 新增加的以太网业务的SDH时隙分配图 ........................................................... 3-106图4-1 以太网业务组网和端口分配................................................................................ 4-118图4-2 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-119图4-3 业务配置图 ......................................................................................................... 4-119图4-4 SDH时隙分配图.................................................................................................. 4-121图4-5 以太网业务组网和端口分配................................................................................ 4-138图4-6 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-138图4-7 业务配置图 ......................................................................................................... 4-139图4-8 SDH时隙分配图.................................................................................................. 4-143图5-1 ATM业务组网和端口分配 ................................................................................... 5-162图5-2 NE1、NE2、NE3和NE4的单板信息 .................................................................. 5-163图5-3 业务配置图 ......................................................................................................... 5-163图5-4 SDH时隙分配图.................................................................................................. 5-164表格目录表1-1 纤缆连接关系表 ...................................................................................................... 1-5表1-2 单板级保护信息 ...................................................................................................... 1-7表1-3 时钟源优先级别表................................................................................................... 1-7表1-4 配置SDH/PDH业务的过程.................................................................................... 1-10表2-1 其它保护方式与MSP环带无保护链在业务配置上的不同...................................... 2-45表2-2 SNCP环带无保护链时各网元的业务配置............................................................. 2-47表2-3 NE1～NE4新增光接口板配置............................................................................... 2-49表2-4 四纤双向MSP环上各网元的业务配置................................................................... 2-51表2-5 NE-4和NE-5新增光接口板配置 ............................................................................ 2-52表2-6 SNCP环带复用段线性保护1+1链各网元的业务配置............................................ 2-54表2-7 SNCP带复用段线形保护1:1链各网元业务配置 .................................................... 2-58表2-8 MSP带线性复用段1＋1保护链各网元业务配置.................................................... 2-60表2-9 MSP带复用段线性保护1:1各网元业务配置.......................................................... 2-62表3-1 各待规划站点的业务需求...................................................................................... 3-64表3-2 以太网业务连接关系对照表.................................................................................. 3-67表3-3 配置以太网点到点的EPL业务的简要步骤............................................................. 3-68表3-4 以太网业务连接关系对照表.................................................................................. 3-81表3-5 配置以太网共享MAC的 EPL业务的简要步骤....................................................... 3-83表3-6 以太网业务连接关系对照表.................................................................................. 3-93表3-7 配置以太网共享VCTRUNK的EPL业务的简要步骤............................................... 3-94表3-8 以太网业务连接关系对照表................................................................................ 3-104表3-9 转发过滤表 ......................................................................................................... 3-105表3-10 配置以太网EPLAN业务的简要步骤.................................................................. 3-106表4-1 以太网业务连接关系对照表................................................................................ 4-120表4-2 配置RPR环上的EVPL业务的简要步骤............................................................... 4-121表4-3 EMR0的MAC端口与物理接口的对应关系 .......................................................... 4-122表4-4 RPR业务优先级列表 .......................................................................................... 4-127表4-5 NE11的以太网业务连接关系对照表 ................................................................... 4-140表4-6 NE22的以太网业务连接关系对照表 ................................................................... 4-140表4-7 NE33的以太网业务连接关系对照表 ................................................................... 4-141表4-8 NE44的以太网业务连接关系对照表 ................................................................... 4-141表4-9 转发过滤表 ......................................................................................................... 4-142表4-10 配置RPR环上的EVPLAN业务的简要步骤........................................................ 4-143表5-1 各节点间ATM业务需求....................................................................................... 5-161表5-2 ATM业务连接关系对照表 ................................................................................... 5-164表5-3 配置ATM业务的简要步骤 ................................................................................... 5-165第1章配置SDH/PDH业务本章举例介绍在T2000上完成SDH/PDH业务的配置过程，同时介绍相关的工程需求、工程信息。
Optix-OSN3500智能光传输设备故障排除指南
Optix-OSN3500智能光传输设备故障排除
指南
引言
本文档旨在为用户提供Optix-OSN3500智能光传输设备故障排除指南。
该指南将帮助用户解决常见的设备故障，并提供适当的解决方案。
请按照以下步骤进行操作。
步骤1: 检查设备连接
1. 确保设备的电源连接正常。
2. 检查所有光纤连接是否牢固并正确插入。
3. 确保设备的网络连接正常。
步骤2: 检查设备状态
1. 登录设备管理界面。
2. 检查设备的运行状态是否正常。
3. 检查设备的温度、电压和其他关键指标是否在正常范围内。
步骤3: 处理常见故障
1. 如果设备无法正常启动，请检查电源连接是否正确，并尝试重新启动设备。
2. 如果设备无法与其他设备通信，请检查设备的网络设置，并确保所有连接的设备处于正常工作状态。
步骤4: 寻求技术支持
如果您无法解决设备故障，请联系Optix-OSN3500智能光传输设备的技术支持团队寻求帮助。
在与技术支持人员沟通时，请提供尽可能多的细节，例如故障的具体描述、设备的型号和固件版本。
结论
本指南提供了Optix-OSN3500智能光传输设备的简单故障排除指南，帮助用户解决常见的设备故障。
如果问题无法解决，请与技术支持团队联系以获取进一步的帮助。
注意：本文档仅供参考，请在操作时注意安全，并且技术支持团队的指导优先。
OptiX OSN3500 色散补偿单元介绍
OptiX OSN3500 色散补偿单元介绍
光网络产品课程开发室
色散补偿单元
DCU板是色散补偿板 可补偿10Gbit/s系统中光信号在光纤传输中积累的色散，配合 光放大板可实现长距离光中继传输
可以插在子架的slot 1~8和slot 11~17槽位
2
华为机密，未经许可不得扩散 文档密级：内部公开
色散补偿单元
功能
DCU板采用啁啾光栅对光纤传输中的色散进行补偿，压缩脉冲信 号，使光信号得到恢复。
当传输距离超过 80km 时，最多支持两路光信号同时进行色散补
偿。可提供的色散补偿量为1020ps/nm（对应60km G.652光纤
产生的色散）或 1360ps/nm （对应 80km G.652 光纤产生的色 散），或者两者的任意组合。
插损≤8.3dB
6
华为机密，未经许可不得扩散 文档密级：内部公开
7
华为机密，未经许可不得扩散 文档密级：内部公开
短波长分量反射位置靠光栅的内部，经历的光程大
长波长分量反射位置靠光栅的外部，经历的光程小
不同频率的信号得到的延迟不一样，这样从光栅反射回来的信号就像被
压窄一样，达到了补偿效果
5
华为机密，未经许可不得扩散 文档密级：内部公开
色散补偿单元
DCU的面板上无指示灯。
DCU的面板上有两对LC光接口。 使用可插拔的光模块。
配合光功率放大板 BA和光前置放大板 PA使用，可以实现长距光 中继传输。
3
华为机密，未经许可不得扩散 文档密级：内部公开
色散Байду номын сангаас偿单元
基于华为OSN3500设备的网络性能优化研究
基于华为 OSN3500 设备的网络性能优化研究摘要：华为公司OSN3500装置是传输网络的一个重要部分，它的性能优化关系到全网能否稳定工作。
文章说明了优化网络性能的意义，然后总结了华为OSN3500装置，提出优化网络性能的目的和原则。
鉴于此，详细讨论了一种基于华为OSN3500装置的优化网络性能的方法，主要包括链路聚合、QoS分配、路由优化的策略。
通过这些优化措施能够有效地提高网络传输效率、减少延迟、增强数据传输可靠性与安全性。
关键词：网络性能优化；华为OSN3500；链路聚合引言信息化时代的今天，数据通信网络携带了大量信息流量，这些信息流量的稳定性与效率对业务运行与用户体验产生了直接的影响。
华为OSN3500作为支持高速数据传递的核心器件，对其性能进行优化具有重要意义。
1.基于华为OSN3500设备的网络性能优化的理论基础1.1 网络性能优化的重要性优化网络性能实际上就是提高网络资源利用效率、减少延迟、增强数据传输速率、同时保证网络安全稳定。
这一优化有利于在维持服务质量（QoS）的前提下，处理日益增长的数据流量以及对网络架构越来越复杂的要求。
从企业层面上看，网络性能优化能够带来运营成本降低、业务效率提高等。
比如当遇到网络拥堵、数据丢包等情况下，及时采取有效的网络优化措施可以显著提高用户体验与满意度，特别适用于依赖于实时数据交换的在线服务与应用。
1.2 华为OSN3500设备概述华为OSN3500多业务光传输平台支持SDH,PDH，以夜，ATM等传输技术。
主要用于中，小型网络节点特别是接入层与汇聚层之间，可以提供有效而灵活的网络服务。
OSN3500在设计理念上强调系统可靠性，稳定性及易维护性等特点，与此同时，它所特有的网络智能化功能也为高效网络管理与优化提供了支撑。
该装置接口类型丰富，业务配置灵活，能适应各种网络环境多样化的需求。
2.基于华为OSN3500设备的网络性能优化的方法2.1链路聚合链路聚合技术是将多个物理链路融合在一起形成逻辑链路来提高数据的传输率。

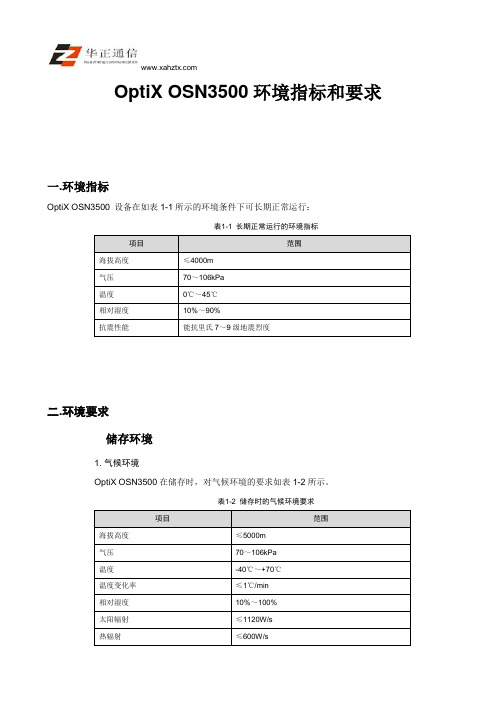

OptiX OSN3500环境指标和要求
OptiX OSN3500环境指标和要求一.环境指标OptiX OSN3500 设备在如表1-1所示的环境条件下可长期正常运行：表1-1长期正常运行的环境指标项目范围海拔高度≤4000m气压70～106kPa温度0℃～45℃相对湿度10%～90%抗震性能能抗里氏7～9级地震烈度二.环境要求储存环境1. 气候环境OptiX OSN3500在储存时，对气候环境的要求如表1-2所示。
表1-2储存时的气候环境要求项目范围海拔高度≤5000m气压70～106kPa温度-40℃～+70℃温度变化率≤1℃/min相对湿度10%～100%太阳辐射≤1120W/s²项目范围热辐射≤600W/s²风速≤30m/s2. 防水要求(1) 客户现场设备存储要求：一般要保证在室内存放。
(2) 室内存放应保证存放地面没有积水，并且不会漏水到设备包装箱上。
设备存放应避开自动消防设施、暖气等可能发生漏水的地方。
(3) 如果必须室外存放，需要确认同时满足以下4个条件：●包装箱是完好无损的；●有必须的遮雨措施，雨水不会进入包装箱；●包装箱存放地不会有积水，更不允许有积水进入包装箱。
●太阳不会直射到包装箱。
3. 生物环境(1) 避免真菌、霉菌等微生物的繁殖。
(2) 防止啮齿类动物（如老鼠等）的存在。
4. 空气洁净度(1) 无爆炸、导电、导磁性及腐蚀性尘埃。
(2) 机械活性物质的浓度符合表1-3的要求：表1-3储存时机械活性物质的浓度要求机械活性物质含量悬浮尘埃≤5.00 mg/m³可降尘埃≤20.0 mg/m²·h沙砾≤300 mg/m³(3) 化学活性物质的浓度符合表1-4的要求：表1-4储存时化学活性物质的浓度要求化学活性物质含量二氧化硫SO2≤0.30 mg/m³硫化氢H2S ≤0.10 mg/m³二氧化氮NO2≤0.50 mg/m³氨气NH3≤1.00 mg/m³氯气Cl2≤0.10 mg/m³化学活性物质含量盐酸HCl ≤0.10 mg/m³氢氟酸HF ≤0.01 mg/m³臭氧O3≤0.05 mg/m³5. 机械应力表1-5储存时机械应力要求项目子项范围加速度谱密度1m²/s³-3dBA －随机振动频率范围5～20Hz 20～200Hz －冲击响应谱Ⅱ≤300m/s²，11ms非稳态冲击静负载0 kPa注：静负载：设备带包装时按规定的堆码方式所能承受的来自上方的压力。
OptiXOSN3500单板介绍
告警原因
单板未插；
单板插座已松动；
以太网通信故障。
19
华为机密，未经许可不得扩散
文档密级：内部公开
SDH 接口单元－主要告警
MS_AIS：复用段告警指示〔Multiplex section alarm indication〕
告警原因
对端站发送MS_AIS信号；
本板接收方向故障；
对端站穿插时钟板故障。
SDH 接口单元－主要告警
AU_LOP：AU指针丧失〔AU Loss of Pointer〕 告警原因
对端站发送局部故障；
对端站业务配置错误； 本站接收误码过大。
AU_AIS：AU告警指示〔AU alarm indication〕 告警原因
对端站发送AU_AIS； 对端站发送局部故障； 本站接收局部故障。
11
华为机密，未经许可不得扩散
文档密级：内部公开
STM-64 STM-64
SDH 接口单元－SL64
背板
O/E转换 E/O转换
帧同步 和扰码 处理模
块
开销处 理模块
交叉单元 交叉单元
华为机密，未经许可不得扩散
逻辑控制 模块
+5V +2.7V
电源模块
+3.3V
+3. 3V （备用）
文档密级：内部公开
功能说明
OSN3500新建链路聚合组相关参数
介绍新建链路聚合组相关参数。
表1 属性设置参数说明域值域说明聚合组编号OptiX OSN 7500II：1～128OptiXOSN3500/OSN7500：1～64OptiX OSN1500：1～16例如：1设置LAG的编号。
仅当不选择“自动分配”时有效。
聚合组名称小于64个字符的字符串。
可以包含字母、数字、汉字、特殊字符等。
例如：LAG1设置LAG的名称。
聚合组类型静态聚合、手工聚合缺省值：静态聚合选择LAG的类型。
值域说明：∙静态聚合：由用户创建聚合组，增删成员端口时，要运行LACP协议。
LAG内，端口存在Selected、Standby和Unselected三种状态。
通过LACP协议在设备之间交互聚合信息，对聚合信息达成一致。
∙手工聚合：由用户创建聚合组，增删成员端口时，不运行LACP协议。
端口存在UP和DOWN两种状态，根据端口物理状态（UP和DOWN）、工作模式和速率来确定是否进行聚合。
取值建议：聚合组双方的聚合模式必须相同。
静态聚合的LAG可靠性高，一般建议采用静态聚合模式；当与不支持LACP协议的设备对接时，可以域值域说明采用手工聚合模式。
对于手工聚合的LAG，建议采用以太端口OAM（802.3ah）检测链路状态，以保证单向断纤时两端倒换动作一致（即选择同一条链路承载业务）。
倒换协议- 设置LAG的倒换同步协议。
OptiX OSN设备不支持设置该参数。
倒换模式- 设置LAG的倒换模式。
OptiX OSN设备不支持设置该参数。
链路检测协议Null、3ah缺省值：Null 设置LAG的链路检测协议。
值域说明：∙Null：手工聚合组不使用倒换协议。
∙3ah：手工聚合组使用IEEE 802.3ah作为倒换协议。
取值建议：当与支持IEEE 802.3ah协议的设备对接时，为保证任何情况下两端倒换动作一致（即选择同一条链路承载业务），建议使用IEEE 802.3ah作为倒换协议。
LAG激活成员检测到ETH_EFM_DF告警时会触发LAG倒换。
OSN3500设备EoS单板
N3EAS2
2路10GE以太网交换处理板
slot 5～6、13～14（带宽10Gbit/s）；slot 7～8、11～12（带宽20Gbit/s）
面板出纤
10GBASE-LW/LR
LC
N1EGT2
2路GE以太网透明传输板
slot 1～4、15～16（带宽1.25Gbit/s）；5～8、11～14（带宽2.5Gbit/s）
LC
N3EGS2
2路GE以太网交换处理板
slot 1～8、11～16（带宽2.5Gbit/s）
面板出纤
1000BASE-SX/LX/ZX/VX
LC
面板出线
1000BASE-T
RJ-45
N1EFS4
4路FE以太网交换处理板
slot 1～8、11～17（带宽622Mbit/s）
面板出线
10BASE-T/100BASE-TX
面板出纤
1000BASE-SX/LX/ZX/VX
LC
面板出线
1000BASE-TX
RJ-45
N1EMS2（配合出线板）
2路GE和16路FE混合以太网交换处理板
slot 2～4、15～16（带宽1.25Gbit/s）；slot 5、13～14（带宽2.5Gbit/s）
使用面板出线（纤）+8路以太网电接口板N1ETF8
面板出纤
1000BASE-SX/LX/ZX/VX
LC
N2EGT2
2路GE以太网透明传输板
slot 1～8、11～16（带宽2.5Gbit/s）
面板出纤
1000BASE-SX/LX/ZX/VX
LC
面板出线
1000BASE-T
RJ-45
Optix-OSN3500智能光传输设备业务配置手册
Optix OSN3500智能光传输设备业务配置手册二O一O年十月目录第1章配置SDH/PDH业务......................................................................................................... 1-11.1 工程需求............................................................................................................................. 1-11.2 工程规划............................................................................................................................. 1-11.2.1 组网图...................................................................................................................... 1-21.2.2 IP地址分配图........................................................................................................... 1-21.2.3 各网元的单板信息 ................................................................................................... 1-31.2.4 纤缆连接关系表....................................................................................................... 1-51.2.5 时隙分配图 .............................................................................................................. 1-51.2.6 单板级保护信息....................................................................................................... 1-61.2.7 时钟跟踪图 .............................................................................................................. 1-71.2.8 公务图...................................................................................................................... 1-81.3 工程准备............................................................................................................................. 1-91.3.1 网元侧...................................................................................................................... 1-91.3.2 T2000侧................................................................................................................... 1-91.3.3 文档检查.................................................................................................................. 1-91.4 配置过程........................................................................................................................... 1-101.4.1 登录T2000 ............................................................................................................. 1-111.4.2 以root网元用户创建网元........................................................................................ 1-121.4.3 创建网元用户......................................................................................................... 1-131.4.4 切换网元用户......................................................................................................... 1-151.4.5 创建单板................................................................................................................ 1-151.4.6 创建纤缆................................................................................................................ 1-171.4.7 创建拓扑子网......................................................................................................... 1-181.4.8 创建保护子网......................................................................................................... 1-201.4.9 使用路径管理功能创建SDH/PDH业务................................................................... 1-211.4.10 使用单站配置功能创建SDH/PDH业务................................................................. 1-241.4.11 配置单板级保护................................................................................................... 1-321.4.12 配置时钟.............................................................................................................. 1-331.4.13 配置公务.............................................................................................................. 1-361.4.14 设置性能监视启停 ............................................................................................... 1-381.4.15 设置告警参数....................................................................................................... 1-401.4.16 备份网管配置数据 ............................................................................................... 1-401.4.17 备份网元配置数据 ............................................................................................... 1-42第2章其它保护方式下的业务配置.......................................................................................... 2-432.1 组网图 .............................................................................................................................. 2-432.2 保护方式........................................................................................................................... 2-452.3 SNCP环带无保护链 ......................................................................................................... 2-462.3.1 SNCP信号流.......................................................................................................... 2-462.3.2 配置SDH业务 ........................................................................................................ 2-462.4 四纤MSP环带无保护链 .................................................................................................... 2-492.4.1 单板配置................................................................................................................ 2-492.4.2 创建线缆................................................................................................................ 2-492.4.3 配置四纤双向MSP环 ............................................................................................. 2-492.4.4 配置SDH业务 ........................................................................................................ 2-512.5 SNCP环带线性复用段1+1保护链..................................................................................... 2-522.5.1 单板配置................................................................................................................ 2-522.5.2 创建线缆................................................................................................................ 2-522.5.3 配置复用段线性保护1+1 ........................................................................................ 2-532.5.4 配置SDH业务 ........................................................................................................ 2-542.6 SNCP环带线性复用段1:1保护链...................................................................................... 2-562.6.1 配置复用段线性保护1:1子网.................................................................................. 2-562.6.2 配置SDH业务 ........................................................................................................ 2-572.7 MSP环带线性复用段1＋1保护链 ..................................................................................... 2-592.8 MSP环带线性复用段1:1保护链........................................................................................ 2-61第3章配置以太网业务............................................................................................................ 3-633.1 配置点到点的EPL业务 ..................................................................................................... 3-643.1.1 工程需求................................................................................................................ 3-643.1.2 工程规划................................................................................................................ 3-643.1.3 配置过程................................................................................................................ 3-683.2 配置共享MAC 的EPL业务................................................................................................ 3-803.2.1 工程需求................................................................................................................ 3-803.2.2 工程规划................................................................................................................ 3-803.2.3 配置过程................................................................................................................ 3-823.3 配置共享VCTRUNK 的EPL业务 ...................................................................................... 3-913.3.1 工程需求................................................................................................................ 3-913.3.2 工程规划................................................................................................................ 3-913.3.3 配置过程................................................................................................................ 3-943.4 配置EPLAN业务............................................................................................................. 3-1023.4.1 工程需求.............................................................................................................. 3-1023.4.2 工程规划.............................................................................................................. 3-1023.4.3 配置过程.............................................................................................................. 3-106第4章配置RPR业务 ............................................................................................................. 4-1174.1 在RPR环上配置EVPL业务............................................................................................. 4-1174.1.1 工程需求.............................................................................................................. 4-1174.1.2 工程规划.............................................................................................................. 4-1174.1.3 配置过程.............................................................................................................. 4-1214.2 在RPR环上配置EVPLAN业务........................................................................................ 4-1374.2.1 工程需求.............................................................................................................. 4-1374.2.2 工程规划.............................................................................................................. 4-1374.2.3 配置过程.............................................................................................................. 4-143第5章配置ATM业务 ............................................................................................................. 5-1615.1 工程需求......................................................................................................................... 5-1615.2 工程规划......................................................................................................................... 5-1625.3 配置过程......................................................................................................................... 5-165插图目录图1-1 组网图..................................................................................................................... 1-2图1-2 IP地址分配图.......................................................................................................... 1-2图1-3 NE1的单板信息 ...................................................................................................... 1-3图1-4 NE2、NE3的单板信息............................................................................................ 1-3图1-5 NE4的单板信息 ...................................................................................................... 1-4图1-6 NE5的单板信息 ...................................................................................................... 1-4图1-7 时隙分配图 ............................................................................................................. 1-6图1-8 时钟跟踪图 ............................................................................................................. 1-7图1-9 公务图..................................................................................................................... 1-8图2-1 配置示例组网图 .................................................................................................... 2-43图2-2 时隙分配图 ........................................................................................................... 2-44图2-3 E1业务信号流（SNCP环带无保护链）................................................................ 2-46图2-4 SNCP带复用段线形保护1+1链上的业务信号流 ................................................... 2-54图2-5 SNCP带复用段线形保护1:1链上业务的信号流 .................................................... 2-57图2-6 MSP带复用段线形保护1+1链上业务的信号流 ..................................................... 2-59图2-7 MSP带复用段线形保护1:1链上业务的信号流 ...................................................... 2-61图3-1 以太网业务组网和端口分配.................................................................................. 3-65图3-2 NE1的单板信息 .................................................................................................... 3-65图3-3 NE5的单板信息 .................................................................................................... 3-66图3-4 业务配置图 ........................................................................................................... 3-66图3-5 新增加的以太网业务的SDH时隙分配图 ............................................................... 3-68图3-6 以太网业务组网和端口分配.................................................................................. 3-81图3-7 业务配置图 ........................................................................................................... 3-81图3-8 SDH时隙分配图.................................................................................................... 3-82图3-9 以太网业务组网和端口分配.................................................................................. 3-92图3-10 NE2和NE3的单板信息........................................................................................ 3-92图3-11 业务配置图 ......................................................................................................... 3-93图3-12 新增加的以太网业务的SDH时隙分配图 ............................................................. 3-94图3-13 以太网业务组网和端口分配.............................................................................. 3-103图3-14 NE2和NE3的单板信息...................................................................................... 3-103图3-15 NE4的单板信息 ................................................................................................ 3-104图3-16 业务配置图 ....................................................................................................... 3-104图3-17 新增加的以太网业务的SDH时隙分配图 ........................................................... 3-106图4-1 以太网业务组网和端口分配................................................................................ 4-118图4-2 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-119图4-3 业务配置图 ......................................................................................................... 4-119图4-4 SDH时隙分配图.................................................................................................. 4-121图4-5 以太网业务组网和端口分配................................................................................ 4-138图4-6 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-138图4-7 业务配置图 ......................................................................................................... 4-139图4-8 SDH时隙分配图.................................................................................................. 4-143图5-1 ATM业务组网和端口分配 ................................................................................... 5-162图5-2 NE1、NE2、NE3和NE4的单板信息 .................................................................. 5-163图5-3 业务配置图 ......................................................................................................... 5-163图5-4 SDH时隙分配图.................................................................................................. 5-164表格目录表1-1 纤缆连接关系表 ...................................................................................................... 1-5表1-2 单板级保护信息 ...................................................................................................... 1-7表1-3 时钟源优先级别表................................................................................................... 1-7表1-4 配置SDH/PDH业务的过程.................................................................................... 1-10表2-1 其它保护方式与MSP环带无保护链在业务配置上的不同...................................... 2-45表2-2 SNCP环带无保护链时各网元的业务配置............................................................. 2-47表2-3 NE1～NE4新增光接口板配置............................................................................... 2-49表2-4 四纤双向MSP环上各网元的业务配置................................................................... 2-51表2-5 NE-4和NE-5新增光接口板配置 ............................................................................ 2-52表2-6 SNCP环带复用段线性保护1+1链各网元的业务配置............................................ 2-54表2-7 SNCP带复用段线形保护1:1链各网元业务配置 .................................................... 2-58表2-8 MSP带线性复用段1＋1保护链各网元业务配置.................................................... 2-60表2-9 MSP带复用段线性保护1:1各网元业务配置.......................................................... 2-62表3-1 各待规划站点的业务需求...................................................................................... 3-64表3-2 以太网业务连接关系对照表.................................................................................. 3-67表3-3 配置以太网点到点的EPL业务的简要步骤............................................................. 3-68表3-4 以太网业务连接关系对照表.................................................................................. 3-81表3-5 配置以太网共享MAC的 EPL业务的简要步骤....................................................... 3-83表3-6 以太网业务连接关系对照表.................................................................................. 3-93表3-7 配置以太网共享VCTRUNK的EPL业务的简要步骤............................................... 3-94表3-8 以太网业务连接关系对照表................................................................................ 3-104表3-9 转发过滤表 ......................................................................................................... 3-105表3-10 配置以太网EPLAN业务的简要步骤.................................................................. 3-106表4-1 以太网业务连接关系对照表................................................................................ 4-120表4-2 配置RPR环上的EVPL业务的简要步骤............................................................... 4-121表4-3 EMR0的MAC端口与物理接口的对应关系 .......................................................... 4-122表4-4 RPR业务优先级列表 .......................................................................................... 4-127表4-5 NE11的以太网业务连接关系对照表 ................................................................... 4-140表4-6 NE22的以太网业务连接关系对照表 ................................................................... 4-140表4-7 NE33的以太网业务连接关系对照表 ................................................................... 4-141表4-8 NE44的以太网业务连接关系对照表 ................................................................... 4-141表4-9 转发过滤表 ......................................................................................................... 4-142表4-10 配置RPR环上的EVPLAN业务的简要步骤........................................................ 4-143表5-1 各节点间ATM业务需求....................................................................................... 5-161表5-2 ATM业务连接关系对照表 ................................................................................... 5-164表5-3 配置ATM业务的简要步骤 ................................................................................... 5-165OptiX OSN 3500/2500/1500智能光传输系统业务配置手册华为技术有限公司第1章配置SDH/PDH业务本章举例介绍在T2000上完成SDH/PDH业务的配置过程，同时介绍相关的工程需求、工程信息。
