Pspice实验报告
cadence Pspice_上机实验二_电子电路的直流分析
实验二电子电路的直流、交流分析一、实验目的1、应用计算机对电子电路进行直流和交流分析，包括基本工作点分析、灵敏度分析和直流传输特性分析。
2、掌握进行上述基本分析的设置方法，对所给的一些实际电路分别进行直流和交流分析，正确显示出各种波形图，根据形成的各种数据结果及波形图对电路特性进行正确的分析和判断。
二、实验内容1、对左图的共射极单管放大电路进行直流分析，做出三级管Q1的伏安特性曲线（I c～V2），V2从0伏到12伏，I b从40uA～160uA。
2、做出直流负载线：(12- V(V2:+))/1003、进行交流分析，扫描频率范围从100Hz～100MHz三、实验报告要求1、根据计算机进行分析得到的结果，绘出共射极单管放大电路中三级管Q1的伏安特性曲线（I c～V2）及直流负载线。
2、列出共射极单管放大电路中各节点的偏置电压、输入阻抗、输出阻抗、灵敏度分析结果及直流传输特性。
3、绘出三级管Q1集电极电流的交流扫描特性曲线。
实验步骤：1.对V1与Ib(Q1)j进行DcSweep分析，设置如图示：得到仿真波形如图：因此，I b从40uA～160uA变化转变为V1从1.6V~4.8V变化，设置比V1为第二参数，再次DcSweep,设置如图：并添加直流负载线得到结果：2直流Bias分析设置参数如下：运行仿真后，打开.out文件，有如下分析（1），点击，栏中的得到直流工作点如图所示（2）直流传输特性分析（Transfer Function）TF分析及输入输出阻抗（3）小信号AC分析的工作点（SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG C（4）直流灵敏度分析（DC Sensitivity）3.交流扫描设置和交流扫描曲线如图。
电路计算机仿真实验报告
电路计算机仿真分析实验报告实验一直流电路工作点分析和直流扫描分析一、实验目的1、学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。
2、学习使用Pspice进行直流工作点分析和直流扫描分析的操作步骤。
二、原理与说明对于电阻电路，可以用直观法（支路电流法、节点电压法、回路电流法）列写电路方程，求解电路中各个电压和电流。
PSPICE软件是采用节点电压法对电路进行分析的。
使用PSPICE软件进行电路的计算机辅助分析时，首先在capture环境下编辑电路，用PSPICE的元件符号库绘制电路图并进行编辑、存盘。
然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。
需要强调的是，PSPICE软件是采用节点电压法“自动”列写节点电压方程的，因此，在绘制电路图时，一定要有参考节点（即接地点）。
此外，一个元件为一条“支路”（branch）,要注意支路（也就是元件）的参考方向。
对于二端元件的参考方向定义为正端子指向负端子。
三、示例实验应用PSPICE求解图1-1所示电路个节点电压和各支路电流。
图1-1 直流电路分析电路图R2图1-2 仿真结果四、选做实验1、实验电路图（1）直流工作点分析，即求各节点电压和各元件电压和电流。
（2）直流扫描分析，即当电压源Us1的电压在0-12V之间变化时，求负载电阻R L中电流I RL随电压源Us1的变化曲线。
IPRINT图1-3 选做实验电路图2、仿真结果Is21Adc1.000AVs35Vdc3.200A R431.200A23.20VVs47Vdc1.200A 0VR142.800AIs32Adc 2.000A12Vdc2.800AIIPRINT3.200A10.60V 12.00V Is11Adc 1.000A18.80V 28.80V15.60V3.600VR222.800ARL13.200A18.80VVs210Vdc2.800A Is53Adc3.000AI42Adc图1-4 选做实验仿真结果3、直流扫描分析的输出波形图1-5 选做实验直流扫描分析的输出波形4、数据输出V_Vs1 I(V_PRINT2)0.000E+00 1.400E+00 1.000E+00 1.500E+00 2.000E+00 1.600E+00 3.000E+00 1.700E+00 4.000E+00 1.800E+00 5.000E+00 1.900E+00 6.000E+00 2.000E+00 7.000E+00 2.100E+00 8.000E+00 2.200E+009.000E+00 2.300E+001.000E+012.400E+001.100E+012.500E+001.200E+012.600E+00从图1-3可以得到IRL与USI的函数关系为：I RL=1.4+(1.2/12)U S1=1.4+0.1U S1 (公式1-1)五、思考题与讨论：1、根据图1-1、1-3及所得仿真结果验证基尔霍夫定律。
spice电路实验报告
spice电路实验报告Spice电路实验报告一、引言电路是现代科技中不可或缺的基础，而Spice（Simulation Program with Integrated Circuit Emphasis）电路仿真软件则是电路设计与分析的重要工具。
本实验旨在通过使用Spice软件进行电路仿真，探索电路的特性与行为。
二、实验目的1. 熟悉Spice软件的基本操作和功能；2. 掌握电路仿真的方法与技巧；3. 理解不同元件的特性及其在电路中的应用。
三、实验步骤与结果1. 电路搭建在Spice软件中，首先我们选择一个简单的电路进行仿真，如RC电路。
通过绘制电路图，我们将一个电阻和一个电容连接在一起，并接入一个电压源。
然后，我们设置电路中的元件参数和电源参数。
2. 仿真分析在Spice软件中，我们可以选择不同的仿真分析方式，如直流分析、交流分析、暂态分析等。
我们可以通过这些分析方式来观察电路的不同特性。
在RC电路中，我们可以进行直流分析，以了解电路的稳态工作情况；也可以进行交流分析，以研究电路的频率响应。
3. 结果分析通过Spice软件进行仿真后，我们可以得到电路的各种参数和波形图。
通过分析这些结果，我们可以得出电路的特性和行为。
例如，在RC电路中，我们可以观察到电容器充放电的过程，以及电路的幅频响应曲线。
四、实验心得通过本次实验，我深刻认识到Spice电路仿真软件的重要性和实用性。
它不仅可以帮助我们快速搭建电路并进行仿真分析，还可以提供丰富的参数和波形图，帮助我们更好地理解电路的特性和行为。
在今后的学习和工作中，我将继续深入研究和应用Spice软件，以提高电路设计与分析的能力。
五、结论通过本次实验，我们成功地使用Spice电路仿真软件进行了电路的搭建和仿真分析。
通过观察和分析实验结果，我们深入了解了电路的特性和行为。
同时，我们也认识到Spice软件在电路设计与分析中的重要性和实用性。
通过不断学习和应用，我们可以提高自己的电路设计与分析能力，为科技进步和工程实践做出更大的贡献。
实验一：仪器、PSPICE的使用和电子元器件的测试

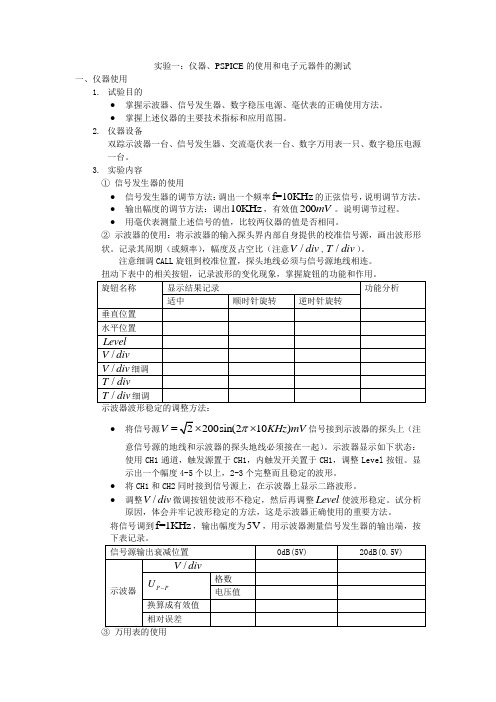

实验一：仪器、PSPICE 的使用和电子元器件的测试一、仪器使用1. 试验目的● 掌握示波器、信号发生器、数字稳压电源、毫伏表的正确使用方法。
● 掌握上述仪器的主要技术指标和应用范围。
2. 仪器设备双踪示波器一台、信号发生器、交流毫伏表一台、数字万用表一只、数字稳压电源一台。
3. 实验内容① 信号发生器的使用● 信号发生器的调节方法：调出一个频率f=10KHz 的正弦信号，说明调节方法。
● 输出幅度的调节方法：调出10KHz ，有效值200mV 。
说明调节过程。
● 用毫伏表测量上述信号的值，比较两仪器的值是否相同。
② 示波器的使用：将示波器的输入探头界内部自身提供的校准信号源，画出波形形状。
记录其周期（或频率），幅度及占空比（注意/V div ,/T div ）。
注意细调CALL 旋钮到校准位置，探头地线必须与信号源地线相连。
● 将信号源200sin(210)VKHz mV π=⨯信号接到示波器的探头上（注意信号源的地线和示波器的探头地线必须接在一起）。
示波器显示如下状态：使用CH1通道，触发源置于CH1，内触发开关置于CH1，调整Level 按钮。
显示出一个幅度4-5个以上，2-3个完整而且稳定的波形。
● 将CH1和CH2同时接到信号源上，在示波器上显示二路波形。
● 调整/V div 微调按钮使波形不稳定，然后再调整Level 使波形稳定。
试分析原因，体会并牢记波形稳定的方法，这是示波器正确使用的重要方法。
将信号调到f=1KHz ，输出幅度为5V ，用示波器测量信号发生器的输出端，按下表记录。
万用表测量市电220V ：将万用表调到AC 档（220V >），测量其交流电压的数值（国家规定市电22010%V ±）。
注意：1.手不要碰触市电，小心被电击。
2.万用表的党绝不能调到I ，R 档。
用万用表的直流电压档册数字电压的输出，首先必须将稳压电源调到12V V +=+，6V V -=-，固定输出调到5V +。
PSPICE电路仿真分析实
计算差模电压放大倍数； 计算差模输入电阻； 观察两个输出端电压的相位关系。
4. 分析共模电压放大倍数和共模输入电阻
将输入方式改接为共模输入 （取vI1= vI2= 1 V ）； 设置交流分析和瞬态分析； 计算共模电压放大倍数； 计算共模输入电阻；
6. 分析双端输入时的vO1、vO2、vO、vE波形
电路图
设β＝145，+VCC=+15V，-VEE = -15 V，估算差分放大电路的静态工作 点IC1Q、VC1Q、VC2Q、VEQ。 估算差分电路单端输出时的差模电压放大倍数和差模输入电阻。 设Q3管组成的电流源等效内阻为Ro3=2 M，D1、D2的动态电阻rd忽略 不计，估算单端输出时的共模电压放大倍数、共模输入电阻和共模抑 制比KCMR。
实验内容
2. 仿真分析静态工作点和电压传输特 将输入方式改接为单端输入； 性
设置直流扫描分析，以Vi为扫描
对象；
分析差分放大电路的静态工作 点IC1Q、VC1Q、VC2Q、VEQ；
绘制电压传输特性曲线。
3.将输入方式改接为差模输入（取v =5mV， v = -5mV）； 仿真差模电压放大倍数和差模输入 I1 I2 电阻
(5) 保持图所示的电路形式不变，低频增益值提高到60倍以上，电路元件参数应如何修改？
.MODEL MOD1 NMOS LEVEL=1 VTO=1.0 GAMMA=0.2 PHI=0.6 LAMBDA=0.03 JS=0.16 PB=0.82 CGSO=2.9E-10 CGDO=2.9E-10 +CGBO=2.2E-9 RSH=6 TOX=9.5E-8 NSUB=2.5E14 XJ=1.2U LD=0.8U UO=700
电路仿真实验报告2e
电路仿真实验报告实验一直流电路工作点分析和直流扫描分析一、实验目的（1）学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。
（2）学习使用Pspice进行直流工作点的分析和直流扫描的操作步骤。
二、原理与说明对于电阻电路，可以用直观法列些电路方程，求解电路中各个电压和电流。
Pspice软件是采用节点电压法对电路进行分析的。
使用Pspice软件进行电路的计算机辅助分析时，首先编辑电路，用Pspice的元件符号库绘制电路图并进行编辑。
存盘。
然后调用分析模块、选择分析类型，就可以“自动〞进行电路分析了。
三、实验例如1、利用Pspice绘制电路图如下2、仿真（1）点击Psipce/New Simulation Profile,输入名称；（2）在弹出的窗口中Basic Point是默认选中，必须进行分析的。
点击确定。
（3）点击Pspice/Run(快捷键F11)或工具栏相应按钮。
（4）如原理图无错误，那么显示Pspice A/D窗口。
（5）在原理图窗口中点击V,I工具栏按钮，图形显示各节点电压和各元件电流值如下。
四、选做实验1、直流工作点分析，即求各节点电压和各元件电压和电流。
2、直流扫描分析，即当电压源的电压在0-12V之间变化时，求负载电阻R l中电流虽电压源的变化曲线。
曲线如图：直流扫描分析的输出波形3、数据输出为：V_Vs1 I(V_PRINT1)0.000E+00 1.400E+001.000E+00 1.500E+002.000E+00 1.600E+003.000E+00 1.700E+004.000E+00 1.800E+005.000E+00 1.900E+006.000E+00 2.000E+007.000E+00 2.100E+008.000E+00 2.200E+009.000E+00 2.300E+001.000E+012.400E+001.100E+012.500E+001.200E+012.600E+00从图中可得到IRL与US1的函数关系为：IRL=1.4+〔〕US1US1五、思考与讨论1、根据仿真结果验证基尔霍夫定律根据图1-1，R1节点：2A+2A=4A,R1,R2,R3构成的闭合回路：1*2+1*4-3*2=0，满足基尔霍夫定律。
电子技术学实验二 二极管特性PSPICE仿真实验
实验二二极管特性PSPICE仿真实验一、实验目的1. 掌握Pspice中电路图的输入和编辑方法；2. 学习Pspice中直流扫描设置、仿真、波形查看的方法；3. 进一步理解二极管、稳压二极管的工作原理，伏安特性；4. 学习负载线的画法、静态工作点的测量方法；5. 学习二极管工作时直流电阻及交流电阻的求法。
二、概述二极管是一种应用广泛的电路器件，它的工作原理是基于PN结的单向导电性。
当二极管加正向偏置时导通，有较大的电流，电阻小；当二极管加反向偏置时电流很小，电阻大。
二极管两端的电压和流过二极管的电流之间的关系称为二极管的伏安特性。
二极管特性可以应用晶体管特性图示仪、实验测量及Pspice仿真三种方法来获得，本实验应用第三种方法来方法二极管的伏安特性，二极管的伏安特性如图1所示。
图 1 二极管伏安特性二极管伏安特性包括正向特性、反向特性和反向击穿特性。
二极管正向导通时，其电流和电压的大小由正向特性确定。
由图2可确定二极管的工作点。
如图2所示，根据闭合电路的欧姆定律可得：D S D I R U U ⋅−=由于Us 和R 为常量，上式描述的U D -I D 关系是一条不通过坐标原点的直线。
将该直线叠加到二极管的正向特性曲线上，两者的交点就是二极管的工作点。
图 2 二极管的工作点稳压二极管也是一种二极管，但稳压二极管应用于反向偏置；通过稳压二极管伏安特性的仿真练习，进一步理解它的特性。
三、实验设备1. 计算机；2．ORCAD 10.5 软件；3. ORCAD 10.5培训教程（电子版） 洪永思编；4. PSpice-A brief primer Univesity of pennsylvania (电子版)5. D1N914二极管模型、D1N4731稳压二极管模型。
四、预习要求1. 阅读ORCAD 10.5培训教程及Pspice-A brief primer 资料；2. 复习教材中第一章二极管一节的理论课程内容；3. 学习有关二极管直流负载线、工作点、直流电阻、交流电阻的概念。
大连理工大学实验报告 电路仿真实验报告 (1)
大连理工大学实验报告学院（系）：材料科学与工程学院专业：材料类班级：材料1105姓名：学号：2实验时间：第7周星期一第3/4节实验室：综合楼116实验台：005指导教师签字：成绩：电路仿真试验报告一、实验目的1、通过实验了解并掌握Pspice软件的运用方法，以及电路仿真的基本方法。
2、学会用电路仿真的方法分析各种电路。
3、通过电路仿真的方法验证所学的各种电路基础定律，并了解各种电路的特性。
二、软件简介Pspice是主要用于集成电路的分析程序，Pspice起初用在大规模电子计算机上进行仿真分析，后来推出了能在 PC上运行的Pspice软件。
Pspice5.0以上版本是基于windows 操作环境。
Pspice软件的主要用途是用于于仿真设计：在实际制作电路之前，先进行计算机模拟，可根据模拟运行结果修改和优化电路设计，测试各种性能，不必涉及实际元器件及测试设备。
改和优化电路设计，测试各种性能，不必涉及实际元器件及测试设备。
三、预习要求及思考题对于简单的电阻电路，用PSpice软件进行电路的仿真分析时，先要在capture环境（即Schematics程序）下画出电路图，然后调用分析模块、选择分析模型，就可以“自动“进行电路分析了。
PSpice软件是采用节点电压法求电压的，因此，在绘制电路图时，一定要有零点（即接地点）。
同时，要用电路基础理论中的方法列电路方程，求解电路中各个电压和电流。
与仿真结果进行对比分析。
四、主要仪器设备五、实验步骤与操作方法1、原理说明：对于简单的电阻电路，用Pspice软件进行电路的仿真分析时，现在要在capture环境（即Schematics程序）下画出电路图。
然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。
Pspice软件是采用节点电压法求电压的，因此，在绘制电路图时，一定要有零点（即接地点）。
同时，要可以用电路基础理论中的方法列电路方程，求解电路中各个电压和电流。
pspice作业
用Pspice分析电路实验实验目的：掌握用Pspice软件分析电路的方法试验内容：1、Page116 3.62题Figure 3.101 实验电路图Figure 3.102 实验结果图本题要求v1到v4的电压。
实验结果如上图所示。
实验生成的表格如下所示：NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE ( V1) 116.0000 ( V2) 36.0000 ( V3) 20.0000 ( V4) -5.3333实验收获：这是一道直流分析题，最终结果也只是简单地求节点的电压。
可相当困难的是受控源的连接，因为不知道其原理如何，在学习pspice教程时也没有提到过这一问题。
后来老师讲到受控源的原理，并在其他同学的帮助下才完成了连接，做出结果。
做本次题目最深刻体会是体验到在学习过程中和同学交流，向别人求助是非常重要的，这也是学习、做实验很重要的一个环节。
2、Page 274 7.17题Figure 7.67 实验电路图Figure 7.69 电容V(t)变化曲线图这是个一阶电路强迫响应分析题。
实验要求电容两端电压随时间的变化情况。
画好电路图，仿真时只要求V(C1:1)-V（C1:2）即可。
实验得到V(t)变化曲线如上图所示。
实验收获：这是我在pspice第一次用到两个电压值相减，起初以为会有一个值直接显示电容两端的电压，后来才发现这是没有的。
看到书本的例子是用V(R2:2)-V(R3:2)，于是想到这样做。
再想到用电容两端电势值相减结果也是一样的，于是就摸拟出上面结果。
3、Page 276 7.18题Figure 7.71 实验电路图Figure 7.72 电感i(t)曲线变化图题目分析：与上一题类似，这是一阶电路分析电感强迫响应时电流的变化情况，当然电感有一个初值10A。
画好电路图，仿真时直接要求显示电感流过的电流I(L1)即可。
实验所得的电感i(t)曲线变化图如上所示。
模电仿真实验报告
模电仿真实验报告
模电仿真实验报告
本次模电实验的目的是有效地利用仿真程序建立一个模型，以提高使用电路实验室中
常见电路的理解。
在实验中，利用PSpice16.6仿真软件实现了一个项目：根据设计要求
构建一个多通道放大器电路。
首先，根据实验项目的要求，设计一个放大器电路，其中包括给定的元件参数和功能，包括：特定的输入信号源、增益、增噪比、输出板载噪声等。
为此，设计了一个带有输入
增益的电路，并利用乘法器连接增益放大器，使其连接在输出和差分路径之间，以实现增
益放大作用；此外，设计中还包括一个椭圆滤波器，以保证电路的最佳数字误差和最小噪
声比。
然后，使用PSpice16.6对全部电路进行了仿真，通过对仿真波形、波形幅值、指标
值等评价结果，以及与理论计算结果和实际测量结果的对比，分析了所设计电路的功能系
数以及误差，并将结果作为最后的结论报告。
经过实验和分析，发现该电路的最大增益达到了2.73，输出失真度为0.1741%，增噪
比达到了100dB，输出板载噪声较低，说明电路的性能非常出色。
通过本次实验，在熟悉PSpice、仿真软件以及多通道放大器元件和线路的基础上，更加深入地掌握了射频放大器设计以及射频电路仿真分析技术，加深了对多通道放大器的理解，促进了同学们在模型、仿真环境上的工作，有助于提高学生的广泛技能。
最后，本次实验是一次有益的实践，使我们能够更深入、更全面地理解和掌握电路设
计的知识，从而更好地完成今后的工作任务。
