CAD上下偏差标注方法
AutoCAD中如何手动修改尺寸以及标注公差？
AutoCAD中如何手动修改尺寸以及标注公差？
首先我们需要明白，不到十万火急的情况别用修改尺寸的办法。
我们绘图必须保证1:1的比例进行绘制，CAD绘图最大的特点就是精确，我们甚至可以设置为精确到小数点后面8个零，即0.00000000。
肯定能满足一切精确图纸的绘制。
1，如何手动修改尺寸。
低版本CAD，直接输入ED命令，点击标注的尺寸即可进行修改。
高版本CAD，直接双击即可进行输入。
还有其他的方法，特性面板等修改方式，不过还是那句话，不建议用修改尺寸的方法来标示图形，而正确的应该是图形是多少，我们的数值也为我们想要的尺寸。
如图所示:
2，标注公差。
可以通过“公差格式”选项组确定公差的标注格式，如确定以何种方式标注公差以及设置尺寸公差的精度、设置上偏差和下偏差等。
通过此选项卡进行设置后再标注尺寸，就可以标注出对应的公差。
实际上，标注尺寸时，可以方便地通过在位文字编辑器输入公差。
我这里方式为无，即无标注公差。
更多室内外设计精彩原创内容、原创优质回答请关注头条号：【华云旭教育CAD教程】
回答不易，请点赞、评论、收藏、转发支持一下，谢谢，你们的点赞、评论、收藏、转发是我前进的最大动力！。
上下公差的写法
上下公差的写法
上下公差的写法有多种方式，以下是一些常见的表示方法：
1. 使用上下标的形式表示，上标表示上公差，下标表示下公差。
例如，公差为±的线性尺寸可以表示为±。
2. 圆度公差，使用直径符号表示，后跟公差值。
例如，直径为Φ30的圆度公差为可以表示为Φ30H7。
3. 如果上、下偏差煤数值绝对值相同，则在基本尺寸后加注“±”号，只填写一个偏差数值，其数字大小与基本尺寸数字大小相同。
4. 同时标注公差带代号和偏差数值，偏差数值应该用圆括号括起来。
这种标注形式集中了前两种标注形式的优点，常用于产品转产较频繁的生产中。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
autocad公差标注方法
autocad公差标注方法
Autocad是一款广泛应用于工程设计和绘图的软件，公差标注是其中的一个重要功能。
公差是指零件的制造精度范围，公差标注是指在图纸上标注零件制造精度范围的方法。
下面将详细介绍Autocad中的公差标注方法。
一、创建公差标注对象
1. 打开Autocad软件，在绘图界面中选择“注释标注”工具栏，然后选择“公差标注”命令。
2. 在弹出的“公差标注”对话框中，选择需要标注的对象，然后选择所需的标注类型和标注单位，最后点击“确定”按钮。
3. 在绘图界面中，按照所需的位置和方向绘制公差标注对象。
二、设置公差属性
1. 选定公差标注对象，点击鼠标右键弹出快捷菜单，选择“属性”命令。
2. 在弹出的“属性”对话框中，可以设置公差的类型、公差值、公
差符号和公差单位等属性。
3. 点击“确定”按钮保存设置，完成公差标注属性的设置。
三、编辑公差标注对象
1. 选定公差标注对象，点击鼠标右键弹出快捷菜单，选择“编辑”命令。
2. 在弹出的编辑界面中，可以修改公差标注对象的位置、大小、旋转角度和文本内容等属性。
3. 修改完成后，点击“确定”按钮保存修改，完成公差标注对象的编辑。
总结
公差标注是Autocad中的一个重要功能，可以帮助工程师和设计师更好地表达零件的制造精度范围，提高了设计和制造的精度和准确性。
在使用Autocad进行公差标注时，需要注意选择合适的标注类型和单位，并对公差标注对象进行适当的设置和编辑，以获得更好的效果。
怎么标注CAD图形的公差
怎么标注CAD图形的公差
公差一般是控制CAD尺寸范围的，我们每个图形都需要标注公差的。
那么大家知道怎么标注CAD图形的公差吗?下面是店铺整理的怎么标注CAD图形的公差的方法，希望能帮到大家!
标注CAD图形的公差的方法
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。
2、通常我们标注公差可以在“标注样式”里面设置。
点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。
3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。
4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。
5、在方式里面可以选择你需要的公差的方式
设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。
但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。

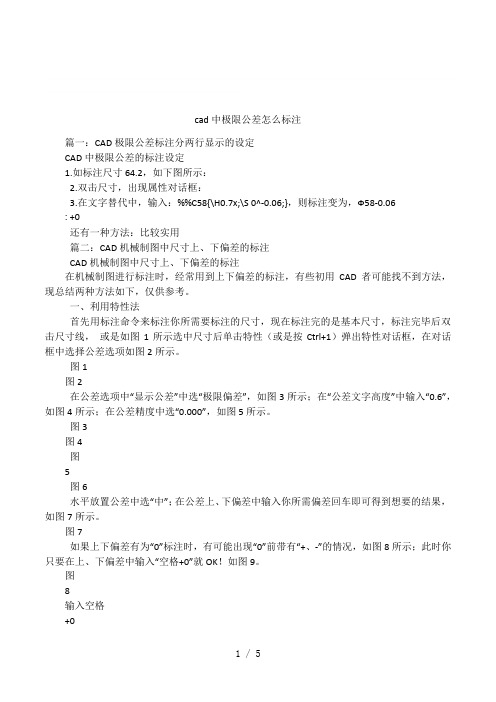

cad中极限公差怎么标注
1 / 5 cad中极限公差怎么标注 篇一：CAD极限公差标注分两行显示的设定 CAD中极限公差的标注设定 1.如标注尺寸64.2，如下图所示： 2.双击尺寸，出现属性对话框： 3.在文字替代中，输入：%%C58{\H0.7x;\S 0^-0.06;}，则标注变为，Ф58-0.06 : +0 还有一种方法：比较实用 篇二：CAD机械制图中尺寸上、下偏差的标注 CAD机械制图中尺寸上、下偏差的标注 在机械制图进行标注时，经常用到上下偏差的标注，有些初用CAD者可能找不到方法，现总结两种方法如下，仅供参考。 一、利用特性法 首先用标注命令来标注你所需要标注的尺寸，现在标注完的是基本尺寸，标注完毕后双击尺寸线， 或是如图1所示选中尺寸后单击特性（或是按Ctrl+1）弹出特性对话框，在对话框中选择公差选项如图2所示。 图1 图2 在公差选项中“显示公差”中选“极限偏差”，如图3所示；在“公差文字高度”中输入“0.6”，如图4所示；在公差精度中选“0.000”，如图5所示。 图3 图4 图 5 图6 水平放置公差中选“中”；在公差上、下偏差中输入你所需偏差回车即可得到想要的结果，如图7所示。 图7 如果上下偏差有为“0”标注时，有可能出现“0”前带有“+、-”的情况，如图8所示；此时你只要在上、下偏差中输入“空格+0”就OK！如图9。 图 8 输入空格 +0 “-”消失 篇三：cad公差标注方法 Auto CAD标注尺寸公差的方法 NotationmethodsofthedimensiontolerancemakeusedoftheAuto CAD 江桂兰熊旭平 (平顶山工业职业技术学院河南平顶山 467001) 摘要：零件图中的尺寸公差标注有各种形式，通过实例介绍利用计算机辅助设计CAD技术标注各种尺寸公差的方法 关键词：计算机辅助设计；Auto CAD；尺寸公差 0引言 美国Autodesk公司从1982年12月开始推出计算机辅助设计与绘图软件AutoCAD，从AutoCADR1.0起到目前AutoCAD2007功能日趋完善，深受广大工程技术人员的欢迎。 国家标准GB4458-84《机械制图》对零件图线性尺寸公差的标注式样，规定有3种：公差代号标注、极限公差标注、同时标注公差代号和极限偏差。本文介绍了利用计算机辅助设计与绘图软件（Auto CAD）标出符合国家标准的尺寸公差的方法。 1、标注公差带代号 根据尺寸注法（GB/T4458.4-1984和GB/T16675.2-1996）利用“标注样式管理器”建立正确尺寸标注样式，在此基础上，可用下列方法之一进行标注。 方法一：使用输入尺寸文本标注 在执行线性尺寸标注命令后，从尺寸标注提示 中选择文字（T）输入尺寸文本而替代测量值。 （即%%C20f7）→回车，用光标确定尺寸位置。 方法二：利用“编辑标注”按钮编辑尺寸 在执行线性尺寸标注命令后，调出“编辑标注” 图1标注公差带代号命令，从标注编辑类型中选择新建（N），弹出“多行文字编辑器”对话框，在符号前输入%%C，符号后输入f7，单击［确定］，选择已标注的线性尺寸→回车。 方法三：利用“特性”对话框编辑尺寸 在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在［文字替代］输入%%C20f7后，关闭“特性”对话框。 方法四：利用“替代当前样式”标注 调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中［前缀］输入%%C；［后缀］输入f7 。执行线性标注命令标注尺寸。 2、标注极限偏差 方法一：使用输入尺寸文本标注 在执行线性尺寸标注命令后，从尺寸标注提 示中选择多行文字（M），弹出“多行文字编辑 器”对话框，在符号前输入%%C，符号后输 入－0.020＾－0.041并且选取进行堆叠，单击 ［确定］，用光标确定尺寸位置。 方法二：利用“编辑标注”按钮编辑尺 在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建（N），弹出 图2标注极限偏差“多行文字编辑器”对话框，在符号前输 入%%C，符号后输入－0.020＾－0.041并且选取进行堆叠，单击［确定］，选择已标注的线性尺寸→回车。 方法三：利用“特性”对话框编辑尺寸 在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在［标注前缀］输入%%C；［显示公差］选择极限偏差；［公差等级］选择0.000；［水平放置公差］选择下；［公差下偏差］输入0.041；［公差上偏差］输入－0.020；［公差消去后续零］选择否；［公差文字高度］输入0.7。关闭“特性”对话框。 方法四：利用“替代当前样式”标注。调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中［前缀］输入%%C；在“公差选项卡”对话框中［方式］选择极限偏差；［精度］选择0.000；［上偏差］输入－0.020；［下偏差］输入0.041；［高度比例］输入0.7；［垂直位置］选择下；［后续］选取。执行线性标注命令标注尺寸。 3、 同时标注公差带代号和极限偏差 方法一：使用输入尺寸文本标注。在执行线性 尺寸标注命令后，从尺寸标注提示中选择多行文字 （M），弹出“多行文字编辑器对话框，在符号前 输入%%C，符号后输入f7(－0.020＾－0.041)并且 选取－0.020＾－0.041进行堆叠，单击［确定］，用 光标确定尺寸位置。 图3同时标注公差带代号和极限偏差方法二：利用“编辑标注”按钮编辑尺寸。在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建（N），弹出“多行文字编辑器”对话框，在符号前输入%%C，符号后输入f7(－0.020＾－0.041)并且选取－0.020＾－0.041进行堆叠，单击［确定］，选择已标注的线性尺寸→回车。 4、 结束语 本文介绍了在计算机辅助设计CAD中绘制零件图时尺寸公差标注的几种方法和操作技巧。这些方法、技巧在绘制零件图中有一定的实际使用价值，供有关同行参考。 参考文献 ［1］郑运挺.机械制图[M].西安地图出版社2006. ［2］郭启全.Auto CAD2005基础教程[M].北京理工大学出版社2006. 作者简介：江桂兰（1960-1）平顶山工业职业技术学院讲师，现从事基础技术教学与科研工作 5 / 5

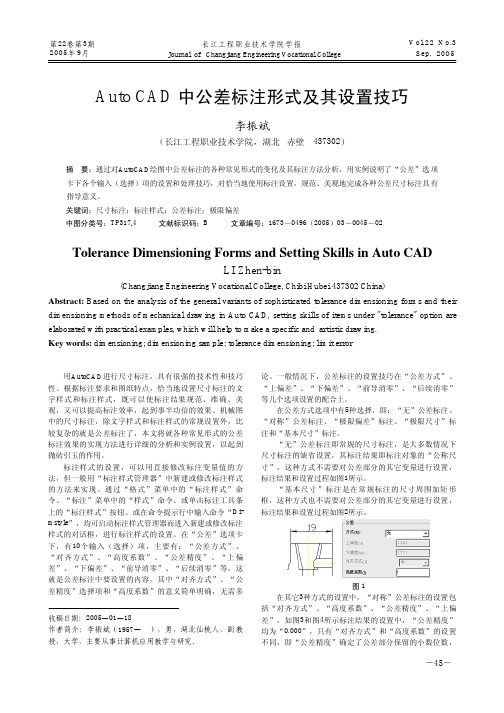

AutoCAD 中公差标注形式及其设置技巧
收稿日期：2005—01—18 作者简介：李振斌（1957— ），男，湖北仙桃人，副教 授，大学，主要从事计算机应用教学与研究。
论。一般情况下，公差标注的设置技巧在“公差方式”、 “上偏差”、“下偏差”、“前导消零”、“后续消零” 等几个选项设置的配合上。
在公差方式选项中有5种选择，即：“无”公差标注、 “对称”公差标注、“极限偏差”标注、“极限尺寸”标 注和“基本尺寸”标注。
在（B）图和（C）图对应的效果中，需要设置“消除后续
0”，在（C）图和（D）图对应的效果中，要求0偏差显示
为“－0”或“+0”，这时需要在下偏差输入窗中输入绝 对
值小于公差精度的非零数才能实现。如本例中设置公差精
度为“0.000”，就通过设置下偏差为“0.001”实现。
图 10
反之如果上偏差为0，且标注效果要求有类似图9所示 的下偏差的各种变化，则上偏差的设置依照图10中下偏差 的设置方法，可得到要求的标注效果。
用AutoCAD进行尺寸标注，具有很强的技术性和技巧 性。根据标注要求和图纸特点，恰当地设置尺寸标注的文 字样式和标注样式，既可以使标注结果规范、准确、美 观，又可以提高标注效率，起到事半功倍的效果。机械图 中的尺寸标注，除文字样式和标注样式的常规设置外，比 较复杂的就是公差标注了，本文将就各种常见形式的公差 标注效果的实现方法进行详细的分析和实例设置，以起到 抛砖引玉的作用。
CAD 如何使用公差和配合标注
CAD 如何使用公差和配合标注CAD软件是一种广泛应用于设计和制图的工具，公差和配合标注在CAD设计中起着非常重要的作用。
公差和配合标注是指在工程制图中对零件尺寸和配合要求进行标记和说明的过程。
下面我们来详细了解一下，在CAD软件中如何使用公差和配合标注。
首先，打开CAD软件，选择合适的绘图模板开始绘制零件。
在绘制过程中，我们需要根据图纸要求确定零件的尺寸和配合要求。
接下来，我们来看一下如何使用公差标注。
公差标注主要用于标记零件的尺寸公差，即零件尺寸的允许偏差范围。
在CAD软件中，可以通过以下步骤实现公差标注：1. 选择“标注”工具栏中的“公差”工具，或者使用快捷键“GT”，进入公差标注模式。
2. 在零件上点击需要标记公差的尺寸，CAD软件会自动弹出公差标注框。
3. 在公差标注框中填写公差数值和公差类型，例如“±0.1”表示公差为正负0.1。
4. 移动鼠标放置公差标注的位置，单击鼠标左键完成公差标注。
在公差标注的过程中，我们可以根据图纸要求选择合适的公差类型，如线性公差、角度公差、平面度公差等。
同时，我们还可以通过调整公差标注的位置和大小来保证图纸的整洁和清晰。
接下来，让我们来了解一下如何使用配合标注。
配合标注主要用于标记零件的配合要求，即零件之间的相互关系。
在CAD软件中，可以通过以下步骤实现配合标注：1. 选择“标注”工具栏中的“标注”工具，或者使用快捷键“DT”，进入标注模式。
2. 在零件上点击需要标记配合的位置，CAD软件会自动弹出配合标注框。
3. 在配合标注框中选择合适的配合类型，如轴向配合、面向配合、装配配合等。
4. 移动鼠标放置配合标注的位置，单击鼠标左键完成配合标注。
在配合标注的过程中，我们需要根据图纸要求选择合适的配合类型，并确保标注的位置和大小符合要求。
配合标注一般需要标注在零件的相应轮廓上，以便工程师和操作人员理解和执行。
总结起来，CAD软件中使用公差和配合标注十分重要。
如何在CAD中标注尺寸公差
如何在CAD中标注尺寸公差
很多零件图除了标注尺寸之外还需要标注公差的，所以我们一定要掌握方法。
那么大家知道如何在CAD中标注尺寸公差的吗?下面是店铺整理的一些关于如何在CAD中标注尺寸公差，供您参阅。
在CAD中标注尺寸公差的方法
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。
2、通常我们标注公差可以在“标注样式”里面设置。
点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。
3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。
4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。
5、在方式里面可以选择你需要的公差的方式
设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。
但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。
AutoCAD尺寸标注设置、粗糙度、形位公差
一、创建符合国家标准规定的标注样式在用AutoCAD2004标注尺寸前，为了使所注尺寸符合国家标准的有关规定，所以应设置与之对应的标注样式,称为“GB”样式。
由于国家标准对角度尺寸、直径和半径尺寸又有一些专门的规定,如角度尺寸的数字须水平书写,所以还须对角度尺寸、直径和半径尺寸在“GB”样式的基础上,再分别设置成子样式。
在尺寸标注时,只要选取了“GB”样式,AutoCAD会根据标注对象的类型自动选择相应的子样式。
“GB”样式的具体设置步骤如下：1、用于线性尺寸标注1) 单击，在“标注样式管理器”对话框中单击。
2) 在“创建新标注样式”对话框中的“新样式名”框内输入GB。
3) 在“基础样式”下拉列表框中选择ISO-25。
4) 在“用于”下拉列表框中选择“所有标注”。
5) 单击继续，屏幕上出现如下图对话框。
6) 选择“直线和箭头”选项卡，按下图数据设置：7) 选择“文字”选项卡，为了使所标注的尺寸文本符合国家标准，在文字外观选项组内单击“文字样式”“文字样式”对话框，在“字体名”下拉列表框中选择gbenor.shx，单击“新建”，在“新建文字样式”对话框中输入新的标注文本样式名“尺寸”，单击“确定”回到“文字样式”对话框。
此时可在“样式名”下拉列表框中看到名为“尺寸”新的标注文本样式，单击关闭回到“新建标注样式”对话框；在“文字样式”下拉列表框中选择尺寸，“文字高度”采用缺省值2.5；其它所有设置继承ISO-25标注样式的属性。
8) 选择“主单位”选项卡，按下图数据设置：需要说明的是这里暂不设置公差，到时可另外设置尺寸公差标注样式标注公差。
设置结束后，单击“确定”回到“标注样式管理器”对话框，现在从“样式”栏内用户可看到增加了GB新样式。
2、用于非圆直径尺寸标注在前缀中加入“%%c”，其它同上。
3、用于角度尺寸标注1) 在“标注样式管理器”对话框中单击。
2) 在“用于”下拉列表框中选择“角度标注”。
cad正负公差符号怎么打
cad正负公差符号怎么打在进行绘图设计的时候，我们往往要进行公差的标注，cad正负公差符号怎么打出来呢?下面店铺给你们整理了一些方法步骤，希望对你们有帮助。
cad正负公差符号标注方法：1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。
2、通常我们标注公差可以在“标注样式”里面设置。
点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。
3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。
4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。
5、在方式里面可以选择你需要的公差的方式设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。
但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。
6、如果要比较方便的标注公差，那么这样做，鼠标选中你要标注公差的标注，然后键盘按“ED空格”(英文输入法状态下)，然后会出现一个“文字格式”窗口，我们如图示输入想要标注的上下公差数值，然后用鼠标选中上下公差数值，然后点击窗口上的“b/a”堆叠的按钮。
7、刚才一行输入的上下公差数值，变成了上下两行，然后点击窗口的“确定”按键，这个极限公差就算是输入完毕了。
8、然后我们用类似的方法再修改一个R5那个数值，我们给他增加一个对称公差。
我们先选中R5，然后键盘按“ED空格”(英文输入法状态下)，弹出文字格式窗口，我们在R5后面输入“%%p0.05”，“%%p”会一下子变成“±”这样刚才输入的“0.05”就变成了我们所需要的对称公差，然后点击窗口的“确定”就OK了。
9、两种标注效果如下，都还不错~~。
