DQ3.1.8电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录
电线导管、电缆导管和线槽敷设检验批质量验收记录表(室内)
GB50303-2002
（Ⅰ）室内
060304
060405
060502
060605
单位（子单位）工程名称
岱河矿廉租房工程A标段11#楼
分部（子分部）工程名称
电气分部
验收部位
一层
施工单位
中铁五局集团建筑工程有限责任公司
项目经理
胡晓峰
分包单位
／
分包项目经理
／
施工执行标准名称及编号
GB50303—2002
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条
／
2
金属导管的连接
第14.1.2条
／
3
防爆导管的连接
第14.1.3条
／
4
绝缘导管在砌体剔槽埋设
第14.1.4条
／
一般项目
1
电缆导管的弯曲半径
第14.2.3条
√
2
金属导管的防腐
第14.2.4条
／
3
柜、台、箱、盘内导管管口高度
第14.2.5条
√
4
暗配管的埋设深度，明配管的固定第14.2.6条√源自5线槽固定及外观检查
第14.2.7条
／
6
防爆导管的连接、接地、固定和防腐
第14.2.8条
／
7
绝缘导管的连接和保护
第14.2.9条
√
8
柔性导管的长度、连接和接地
第14.2.10条
／
9
导管和线槽在建筑物变形缝处的处理
第14.2.11条
电缆及导管检验批质量验收记录
市政基础设施工程电缆及导管检验批质量验收记录市政验·厂-57第页共页工程名称单位工程名称施工单位分包单位项目负责人项目技术负责人分部（子分部）工程名称分项工程名称验收部位/区段检验批容量施工及验收依据《城镇污水处理厂工程质量验收规范》GB50334-2017验收项目设计要求或规范规定最小/实际抽样数量检查记录检查结果主控项目1电缆型号、规格、绝缘性能应符合设计文件要求，电缆外表应无破损、机械损伤，电缆的首端、末端和分支处应设标志牌，回路标记应清晰、准确。
第9.8.1条2电缆的固定、弯曲半径、间距及电缆金属保护层的接线应符合设计文件及相关标准规定。
第9.8.2条3电力电缆终端头安装应牢固，相色正确，电缆芯线与接续端子应规格适配。
第9.8.3条4金属导管焊接、连接应符合《建筑电气工程施工质量验收规范》GB50303的相关规定。
第9.8.4条一般项目1允许偏差电缆保护管不应有变形及裂缝，内部应清洁、无毛刺，管口应光滑、无锐边，保护管弯曲处不应有凹陷、裂缝和明显的弯扁。
第9.8.5条2电缆支架应牢固可靠，油漆应完好无损。
第9.8.6条3高压电缆和低压电缆、动力电缆和控制电缆应分层架设，不应相互交叉，必需交叉时应采用隔板隔离。
第9.8.7条4电缆管线和其他管线的间距及敷设位置应符合设计文件及国家现行标准《电气装置安装工程电缆线路施工及验收规范》GB50168的相关规定。
第9.8.8条5电缆沟及隧道内应无杂物，盖板应齐全、稳固、平整，并应符合设计文件要求。
第9.8.9条6电缆出入电缆沟、竖井、建筑物、柜（盘）、台等处应作防火隔堵，管口处应作密封处理。
第9.8.10条7明配的导管应排列整齐、安装牢固，固定点间距应符合国家现行标准《电气装置安装工程电缆线路施工及验收规范》GB50168的相关规定。
第9.8.11条8金属软管或可挠金属电线管的长度宜不大于800mm，应采用专用接头连接，密封可靠。
第9.8.12条9潜水泵、潜水搅拌（推进）器等设备的水下电缆敷设悬挂引力适当，不应松散、滑脱，电缆与周边部件不应有碰撞和摩擦；水下电缆距潜水泵吸入口、设备转动部分应不小于350mm。

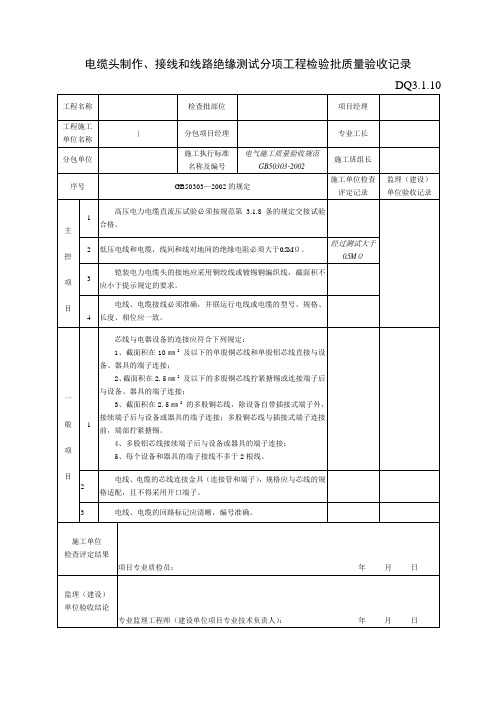

DQ3.1.10电缆制作、接线和线路绝缘测试分项工程检验批质量验收记录
电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录DQ3.1.10 工程名称检查批部位项目经理工程施工单位名称\ 分包项目经理专业工长分包单位施工执行标准名称及编号电气施工质量验收规范GB50303-2002施工班组长序号GB50303—2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1高压电力电缆直流压试验必须按规范第 3.1.8条的规定交接试验合格。
2 低压电线和电缆，线间和线对地间的绝缘电阻必须大于0.5MΩ。
经过测试大于0.5MΩ3铠装电力电缆头的接地应采用铜绞线或镀锡铜编织线，截面积不应小于提示规定的要求。
4电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。
一般项目1芯线与电器设备的连接应符合下列规定：1、截面积在10㎜2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2、截面积在2.5㎜2及以下的多股铜芯线拧紧搪锡或连接端子后与设备、器具的端子连接；3、截面积在2.5㎜2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡。
4、多股铝芯线接续端子后与设备或器具的端子连接；5、每个设备和器具的端子接线不多于2根线。
2电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。
3 电线、电缆的回路标记应清晰，编号准确。
施工单位检查评定结果项目专业质检员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

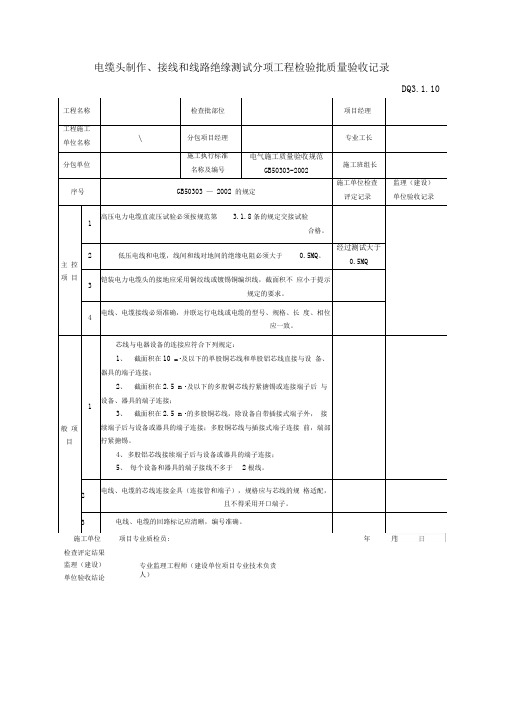

DQ..电缆制作、接线和线路绝缘测试分项工程检验批质量验收记录
电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录DQ3.1.10 工程名称检查批部位项目经理工程施工单位名称\ 分包项目经理专业工长分包单位施工执行标准名称及编号电气施工质量验收规范GB50303-2002施工班组长序号GB50303 —2002 的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1高压电力电缆直流压试验必须按规范第 3.1.8条的规定交接试验合格。
2 低压电线和电缆，线间和线对地间的绝缘电阻必须大于0.5M Q。
经过测试大于0.5M Q3铠装电力电缆头的接地应采用铜绞线或镀锡铜编织线，截面积不应小于提示规定的要求。
4电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。
般项目1芯线与电器设备的连接应符合下列规定：1、截面积在10 mm 2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2、截面积在2.5 m 2及以下的多股铜芯线拧紧搪锡或连接端子后与设备、器具的端子连接；3、截面积在2.5 m 2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡。
4、多股铝芯线接续端子后与设备或器具的端子连接；5、每个设备和器具的端子接线不多于2根线。
2电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。
3 电线、电缆的回路标记应清晰，编号准确。
施工单位项目专业质检员: 年月检查评定结果监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）。
电线导管、电缆导管和线槽敷设检验批质量验收记录表(室内)
0604 0605 0606 电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002 （Ⅰ）室内
单位（子单位）工程名称
0603 04 05 02 05
分部（子分部）工程名称
施工单位 分包单位
施工执行标准名称及编号
施工质量验收规范规定
验收部位
项目经理
分包项目经理
监理(建设)
施工单位检查评定记录 单位验收
记录
主 控 项 目
一 般 项 目
1
2
3
4
1
2
3
4
5
6
7
8
9
金属导管、金属线槽的接地或接零
金属导管的连接
防爆导管的连接
绝缘导管在砌体剔槽埋设
电缆导管的弯曲半径
金属导管的防腐
柜、台、箱、盘内导管管口高度
暗配管的埋设深度，明配管的固定
线槽固定及外观检查
防爆导管的连接、接地、固定和防腐
绝缘导管的连接和保护
柔性导管的长度、连接和接地
导管和线槽在建筑物变形缝处的处理
第 14.1.1 条
第 14.1.2 条
第 14.1.3 条
第 14.1.4 条
第 14.2.3 条
第 14.2.4 条
第 14.2.5 条
第 14.2.6 条
第 14.2.7 条
第 14.2.8 条
第 14.2.9 条
第 14.2.10 条
第 14.2.11 条
专业工长（施工员）
施工班组长
施工单位检查评定结果
监理（建设）单位验收结论
项目专业质量检查员： 年 月 日
监理工程师：
（建设单位项目专业技术负责人） 年 月 日。
建筑电气竣工验收资料目录
普通灯具安装分项工程检验批质量验收记录
DQ3.5。3
普通灯具安装分项工程检验批质量检验批验收记录
统表2
开关插座、风扇安装分项工程检验批质量验收记录
DQ3。4。3
开关插座、风扇安装分项工程检验批质量检验批验收记录
统表2
建筑照明通电试运行分项工程检验批质量验收记录
DQ3.1.7
建筑照明通电试运行分项工程检验批质量检验批验收记录
名称
页码
备注
DQ3
工程质量验收记录
统表1
电气照明安装子分部工程质量验收记录
统表2
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘)及控制框安装分项工程质量验收记录
DQ3.1.3
成套配电柜、控制柜（屏、台)和动力、照明配电箱（盘)及控制框安装分项工程检验批质量验收记录
统表2
电线、电缆穿管和线槽敷设分项工程质量验收记录
电线导管电缆导管和线槽敷线分项工程质量验收记录dq332电线导管电缆导管和线槽敷线分项工程质量检验批验收记录电缆头制作接线和线路绝缘测试分项工程检验批质量验收记录dq3512电缆头制作接线和线路绝缘测试分项工程检验批质量检验批验收记录普通灯具安装分项工程检验批质量验收记录dq353普通灯具安装分项工程检验批质量检验批验收记录开关插座风扇安装分项工程检验批质量验收记录dq343开关插座风扇安装分项工程检验批质量检验批验收记录建筑照明通电试运行分项工程检验批质量验收记录dq317建筑照明通电试运行分项工程检验批质量检验批验收记录接地装置安装分项工程质量验收记录dq318接地装置安装分项工程检验批质量验收记录避雷引下和变配电室接地干线敷设分项工程质量验收记录dq371避雷引下和变配电室接地干线敷设分项工程检验批质量验收记录建筑物等电位联接子分部分项工程检验批质量验收记录dq3
管内穿线和槽盒内敷线检验批质量验收记录
管内穿线和槽盒内敷线检验批质量验收记录
注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明
一、填写依据
1 《建筑电气工程质量验收规范》GB50303-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按楼层、系统、施工段、竖井等划分检验批。
三、GB50303-2002规范摘要
主控项目
15.1.1 三相或单相的交流单芯电缆，不得单独穿于钢导管内。
15.1.2 不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
15.1.3 爆炸危险环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢导管内。
一般项目
15.2.1 电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。
15.2.2 当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用：A相-黄色、B相-绿色、C相-红色。
15.2.3 线槽敷线应符合下列规定：
1 电线在线槽内有一定余量，不得有接头。
电线按回路编号分段绑扎，绑扎点间距不应大于2m。
2 同一回路的相线和零线，敷设于同一金属线槽内。
3 同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
电气工程验收表格(全套)
目录建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录 DQ1.2建筑电气子分部工程质量验收记录(统表1) DQ1.3分项工程质量验收记录(统表2) DQ1.4建筑电气工程质量控制资料核查记录 DQ1.5建筑电气工程安全和功能检验资料及主要功能抽查记录 DQ1.6建筑电气工程观感质量检查记录 DQ1.7设备、材料、器具进场验收记录 DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.2技术负责人：质量检查员：年月日线槽、电导管安装隐蔽验收记录 DQ2.3重复接地（防雷接地）工程隐蔽验收记录 DQ2.4防雷接地系统布置简图 DQ2.5配线敷设施工隐蔽验收记录 DQ2.6工序交接试验验收记录 DQ2.7电气设备交接试验记录 DQ2.8线路（设备）绝缘电阻测试记录 DQ2.9接地电阻测试记录 DQ2.10线路、插座、开关接地检验记录 DQ2.11建筑照明通电、全负荷试运行记录 DQ2.12大型灯具牢固性试验记录 DQ2.13架空线路及杆上电气设备安装分项工程检验批质量验收记录 DQ3.1.1变压器、箱式变电所安装分项工程检验批质量验收记录 DQ3.1.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录 DQ3.1.3电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录 DQ3.1.4电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录 DQ3.1.5建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录 DQ3.1.6建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.7接地装置安装分项工程检验批质量验收记录 DQ3.1.8裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录 DQ3.2.1电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录 DQ3.2.2避雷引下线和变配电室地干线敷设分项工程检验批质量验收记录表 DQ3.2.2电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录 DQ3.3.1电线、电缆穿管和线槽敷线分项工程检验批质量验收记录 DQ3.3.2低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录 DQ3.4.1低压电气动力设备试验和空载试运行分项工程检验批质量验收记录 DQ3.4.2。
电线导管电缆导管和线槽敷设检验批
项 目
规范 序号
质量验收规范的规定及检验方法
施工单位 自检记录
监理单位 验收记录
般
项
目
1423
电缆导管的弯曲半径不应小于电缆最小允许弯曲半径， 电缆最小允许弯曲半径应符合本规范表12.2.1-1的规定。
符合要求
表12.2.1-1电缆最小允许弯曲半径
序 号
电缆种类
最小允许弯曲半径
器具间的连接采用专用接头； 复合型可挠金属管或其他柔性导 管的连接处密封良好，防液覆盖层完整无损；
3.可挠性金属导管和金属柔性导管不能做接地（PE或
接零（pen的接续导体。
符合要求
14.2.11
导管和线槽，在建筑物变形缝处，应设补偿装置。
检验结果
符பைடு நூலகம்设计及规范要求。
施工单位
检查结果
专业质量检查员：
年 月日
施工单位 自检记录
监理单位 验收记录
般
项
目
14.2.9
绝缘导管敷设应符合下列规定：
1.管口平整光滑；管与管、管与盒（箱）等器件采用插 入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；
2.直埋于地下或楼板内的刚性绝缘导管，在穿出地面或 楼板易受机械损伤的一段，采取保护措施；
3.当设计无要求时，埋设在墙内或混凝土内的绝缘导管， 采用中型以上的导管；
2.当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨 接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专 用接地卡固定跨接接地线；
3.金属线槽不作设备的接地导体，当设计无要求时，金 属线槽全长不小于2处与接地（PE）或接零（PEN）干线连接；
4.非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀
电线导管、电缆导管和线槽敷设检验批质量验收记录表
电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002（Ⅰ）室内060304□□060405□□060502□□060605□□说明：1.主控项目：①金属的导管的线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线截面积不小于4mm2；当非镀锌导管采用螺纹连接时，连接处的两端焊接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
②金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
③防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接洽面应严密。
④当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
2.一般项目：①电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径符合本规范表12.2.1-1的规定。
②金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。
③室内进入落地式柜、台、箱、盘内导管管口，应高出柜、强箱、盘的基础面50~80mm。
④暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm范围内设置管卡，蹭直线段管卡间的最大距离应符合表14.2.6的规定。
⑤线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。
⑥防爆导管敷设应符合下列规定：导管间及与灯具、开关、线盒等的螺纹连接处紧密，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电防锈酯；安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线导管、电缆导管和线槽敷设分项工程
检验批质量验收记录
DQ3.1.8
工程名称 检验批部位 项目经理
工程施工
单位名称
分包项目经理 专业工长
分包单位 施工执行标准 名称及编号 施工班组长
序号 GB50303-2002的规定
施工单位 检查评定记录 监理(建设)
单位验收记录
主
控
项
目
1 金属的导管和线槽必须接地(PE)或接零(PEN)可靠，并符合下列规定： 1镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用地卡跨接的两卡间连线为铜芯软导线，截面积不小于4m2； 2当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采有螺纹连接时，连接处的两端用专用接地卡固定跨接接地线； 3金属线槽不作设备的接地导体。当设计无要求时，金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接； 4非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2 金属导管严禁对口溶焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆 活接头，其接合面应严密。
4 当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
一 般 项 目 1 室外埋地敷设防电缆导管，埋深不应小于0.7m。壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。
2 室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50-80mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物—侧的导管管口应设在建筑物内。
3 电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合提示表的规定要求。
4 金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。
5 室内进入落地式柜、台、箱、盘内的导管管口：应高出柜、台、箱、盘的基础面50～80mm。
续表
一
般
项
目
6
暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于1.5mm，
明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯
头中点或矩、台、箱、盘等边缘的距离150～500mm范围内设有管卡，
中间直线段管卡间的最大距离应符合提示表达的规定。
7 线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。
8 防爆导管敷设应符合下列规定： 1导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导
电性防锈酯。
2安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
9 绝缘导管敷高设应符合下列规定： 1管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封； 2直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的——段，采用保护措施；
3当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以
上的导管；
4沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要
求装设温度补偿装置。
10
金属、非金属柔性导管敷设应符合下列规定： 1刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m； 2可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损； 3可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)的接续导体。
11 导管和线槽，在建筑物变形缝处，应设补偿装置。
施工单位
检查评定结果
项目专业质量检员： 年 月 日
监理(建设)单位
验收结论
电气监理工程师(建设单位项目专业技术负责人) 年 月 日
提示
—、电缆最小允许变曲半径应符合下表
序号 电缆种类 最大允许弯曲半径
l 无铅包钢铠护套的橡皮绝缘电力电缆 10D
2 有钢铠护套的橡皮绝缘电力电缆 20D
3 聚氯乙烯绝缘电力电缆 10D
4 交联聚氯乙烯绝缘电力电缆 15D
5 多芯控制电缆 10D
D：为电缆外径。
二、管卡间最大距离
敷设方式 导管种类 导管直径(mm) 15～20 25～32 32～40 50～65 65以上
管卡间最大距离(m)
支架或
沿墙明敷
壁厚>2mm刚性钢导管 1.5 2.0 2.5 2.5 3.5
壁厚≤2mm刚性钢导管 1.0 1.5 2.0 - -
刚性绝缘导管 1.0 1.5 1.5 2.0 2.0
