ZLP800吊篮施工方案(C版,6m平台)
ZLP系列电动吊篮使用说明书
电动吊篮使用说明书及安全技术交底XXXXXXXXXXXXXX有限公司ZLP系列电动吊篮使用说明书ZLP系列电动吊篮使用说明书一、概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。
使用本产品，可免搭脚手架，使施工成本大大降低。
路达牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。
2.1 悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。
每台吊篮使用俩个套悬挂机构。
悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
2.1.1 悬挂机构由前梁、中梁、后梁、前支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成，前、后梁插在中梁内，可伸缩调节。
为适应作业环境的要求，可通过调节插杆的高度为调节前后梁的高度，调节高度为1.1～1.7m。
α≥2式中：K——抗倾覆安全系数G——配重、插杆、后支架的质量（kg）F——悬吊平台、提升机、电气控制系统、钢丝绳、额定载重量、风压值等重量总和（kg）a——前梁伸出部分长度(m)b——配重点到前支点的距离（m）注：安装时可根据建筑物结构调节前梁、后梁所需要的伸出长度，后梁的伸出距离b应调至最大，前梁伸出长度a通常不大于1.3米，当前梁的伸出长度大于1.5米（含1.5米）或钢丝绳的长度超过120米时，必须相应减少工作荷载或增加配重，以保证抗倾覆安全系数K值大于或等于2。
ZLP系列吊篮安装使用说明书.
ZLP系列吊篮安装使用说明书吊篮的安装、调整及使用吊篮通常在施工现场的选定作业位置进行安装调整。
一般顺序如下：悬挂机构一般安装于建( 构) 筑物的顶面。
将悬挂机构的零、组件和钢丝绳吊运至顶面后，在选定的位置进行安装。
1 、安装顺序( 参见附图1) 2 、安装、调整及注意。
吊篮的安装、调整及使用吊篮通常在施工现场的选定作业位置进行安装调整。
一般顺序如下：悬挂机构一般安装于建(构)筑物的顶面。
将悬挂机构的零、组件和钢丝绳吊运至顶面后，在选定的位置进行安装。
1、安装顺序(参见附图1)2、安装、调整及注意事项①安装地面应选择水平面，遇有斜面时，应在凸块下面用木板可靠垫平，并将前、后座凸块用木楔楔紧固定。
如安装面是防水保温层面时，应在前、后座下加垫～3厘米厚木板，防止压坏防水保温层面。
②可调试悬挂支架的调节支座高度应使前梁下侧面略高于女儿墙(或其它障碍物)高度，在可能情况下，应在悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定。
③前梁伸出长度一般控制在～，前后支架之间的距离(图二中参数b）应放至最大，所在配重应均布套在两只后支架的配重支管上。
④前、后座间距在场地允许条件下，应尽量调整至最大距离。
⑤两个支架间距离应调整至前梁悬伸端点间距离比悬吊平台长度小3~5厘米。
⑥张紧加强钢丝绳时，应使前梁略上翘3～5厘米，产生预应力，提高前梁高度。
⑦装夹钢丝绳时，绳夹的数量不少于3个、U形开口在钢丝绳尾端对侧，且方向一致。
绳夹应从吊装点开始依次夹紧，并在最后一个绳夹和前一个绳夹间，应使钢丝绳有少许拱起。
(见图六)绳夹螺母拧紧时，应将钢丝绳夹扁至1/2～1/3直径。
⑧垂放钢丝绳时，应将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑放，严禁将钢丝绳成盘向下抛放。
钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳应仔细盘好扎紧，不得任意散放地面。
⑨悬挂支架定位后，应将前后座放在木板上，以保护屋面防水层。
⑩配重块每块25公斤，加载配重块时，配重块数量应根据前梁悬伸长度、前后座间距离和悬吊载荷按下表计算确定。
ZLP系列高处作业吊篮使用说明书
Z L P系列高处作业吊篮使用说明书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、 ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。
使用本产品，可免搭脚手架，使施工成本大大降低。
亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。
ZLP630高处作业吊篮使用“α”形式的卷绳机构。
本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。
吊篮的主要技术参数详见表一。
3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。
详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。
★吊篮施工方案样本(精简版80型)(1)解析

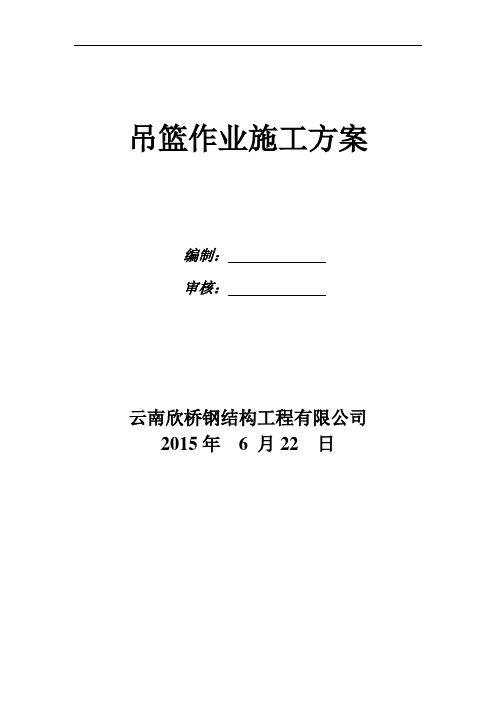

吊篮作业施工方案编制：审核：云南欣桥钢结构工程有限公司2015年 6 月22 日一、工程概况：本工程项目的地址位于：，工程主体结构为：，建筑物主体标高为米左右，本次施工内容为：。
二、小天鹅ZLP800型电动吊篮简介：该吊篮系江苏无锡小天鹅建筑机械厂生产。
本产品多次获得国家建设部门和质量安全部门的嘉奖。
小天鹅吊篮采用多级保险的安全措施，在电机的上方有电动砺磁刹车，电机与减速装置的连接处有离心限速刹车，在吊篮的两侧还有独立的安全措施LSF30型防倾斜安全锁（我公司自行研制该产品获得国家技术专利），当吊篮出现大于4度倾斜角度的时候自动锁住钢锁，确保万无一失。
其结构合理、性能稳定，升降方便、安全可靠，适合用于各种建筑、尤其是高层建筑的外墙装修工程，是一种理想的外装修设备。
吊篮主要技术参数如下表：三、施工方案设计：结合现场的土建施工进度以及对外墙涂料施工工期的要求，本工程决定采用吊篮施工的方法来进行。
根据篮体与墙面的最佳施工间距，吊篮的悬挂机构是可以调节梁的伸出和缩进的量是可以调节的，吊篮的悬挂机构的前梁最大外伸量为1800mm，高度调节为（1200mm~1800mm），所以悬挂机构可以满足现场安装的需要，工整的规则平面所以吊篮完全可以满足施工的要求，还要做到吊篮下降过程中成品保护的问题，调节吊篮悬挂机构的伸出量从而保持吊篮与墙面合理距离。
为了防止在吊篮安装过程中悬挂机构和配重压坏屋顶的防水层和保温层应当在吊篮悬挂的受力点下方铺木方和木工板，同时分散受力做好成品保护。
具体吊篮安装位置及数量安排：。
四、吊篮安装过程：1、人员配备及现场配合：出租方负责首次免费指导安装、培训现场人员，在吊篮运输到现场后，使用方要根据进场的设备台数，配备搬运安装工人，将设备的零部件运输到具体的安装位置，最低不少于每台三人为宜。
由出租方负责提供工地电闸箱至吊篮配电箱的电缆线，工地配电房到楼层的电缆线和控制箱由承租方承担，由承租方运部件时需要工地塔吊及施工升降机的配合。
ZLP系列高处作业吊篮使用说明书
ZLP系列高处作业吊篮使用说明书ZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、 ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。
使用本产品，可免搭脚手架，使施工成本大大降低。
亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。
ZLP630高处作业吊篮使用“α”形式的卷绳机构。
本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。
吊篮的主要技术参数详见表一。
表一高处作业吊篮主要技术参数3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。
详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。
每台吊篮使用俩个套悬挂机构。
悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
ZLP系列高处作业吊篮使用说明书1
ZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。
使用本产品，可免搭脚手架，使施工成本大大降低。
亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。
ZLP630高处作业吊篮使用“α”形式的卷绳机构。
本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。
吊篮的主要技术参数详见表一。
表一高处作业吊篮主要技术参数3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。
详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。
每台吊篮使用俩个套悬挂机构。
悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
吊篮专项施工方案(DOC)
吊篮专项施工方案
一、引言
吊篮是在建筑施工中常用的设备，用于高空作业。
吊篮专项施工方案是为了确
保吊篮在施工过程中安全可靠地运行，保障施工人员的生命安全和工程质量。
二、施工前准备
在进行吊篮施工前，需要做好以下准备工作：- 检查吊篮设备和配件是否完好；- 检查吊篮的悬挂系统和安全装置是否牢固可靠；- 检查吊篮的电气系统是否正常；- 对施工现场进行全面检查，确保施工环境符合要求。
三、吊篮施工流程
1. 吊篮搭设
•根据设计图纸确定吊篮的搭设位置；
•按照规范要求搭设吊篮支架；
•安装吊篮的主体结构。
2. 吊篮运行
•吊篮运行前需进行试运行，确保吊篮运行正常；
•操作人员需按照规定操作流程进行吊篮运行；
•定期检查吊篮运行状况，保持设备处于良好状态。
3. 吊篮拆除
•安全拆除吊篮支架和主体结构；
•对吊篮进行全面检查，清理设备。
四、安全措施
•操作吊篮的人员需持证上岗，严格按照规定操作；
•在吊篮运行过程中，严禁超载；
•定期对吊篮设备进行维护保养，确保设备安全可靠；
•实施安全防护措施，防止高空坠落事故发生。
五、质量控制
•对吊篮设备进行定期检查和维护，确保设备处于良好状态；
•对施工现场进行全面检查，确保吊篮施工符合设计要求；
•对吊篮施工过程进行记录和检查，及时发现和解决问题。
六、总结
吊篮专项施工方案是保障施工安全和质量的重要保障措施，吊篮施工必须严格按照规定操作流程进行，确保施工的顺利进行和施工人员的安全。
希望吊篮施工人员能严格遵守相关规定，确保高空作业的安全和顺利进行。
ZLP系列高处作业吊篮使用说明书
ZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、 ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。
使用本产品，可免搭脚手架，使施工成本大大降低。
亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。
ZLP630高处作业吊篮使用“α”形式的卷绳机构。
本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。
吊篮的主要技术参数详见表一。
表一高处作业吊篮主要技术参数3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。
详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。
每台吊篮使用俩个套悬挂机构。
悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
ZLP系列高处作业吊篮使用说明书
ZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、 ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。
使用本产品，可免搭脚手架，使施工成本大大降低。
亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。
ZLP630高处作业吊篮使用“α”形式的卷绳机构。
本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。
吊篮的主要技术参数详见表一。
表一高处作业吊篮主要技术参数3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。
详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。
每台吊篮使用俩个套悬挂机构。
悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
