移动通信电波传播

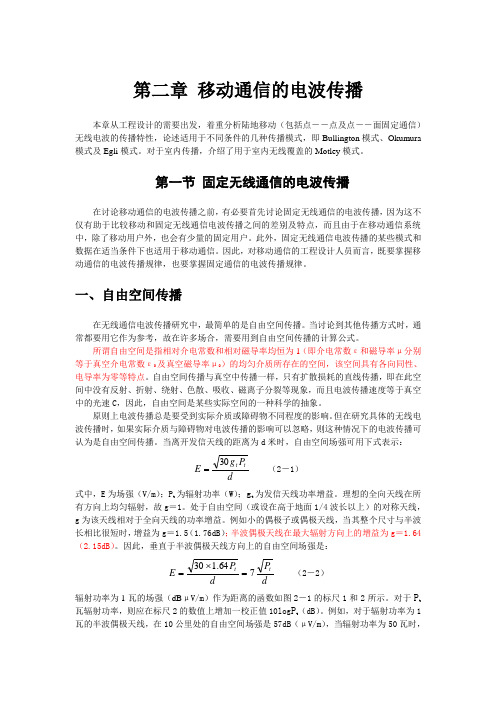

第二章 移动通信的电波传播本章从工程设计的需要出发，着重分析陆地移动（包括点――点及点――面固定通信）无线电波的传播特性，论述适用于不同条件的几种传播模式，即Bullington 模式、Okumura 模式及Egli 模式。
对于室内传播，介绍了用于室内无线覆盖的Motley 模式。
第一节 固定无线通信的电波传播在讨论移动通信的电波传播之前，有必要首先讨论固定无线通信的电波传播，因为这不仅有助于比较移动和固定无线通信电波传播之间的差别及特点，而且由于在移动通信系统中，除了移动用户外，也会有少量的固定用户。
此外，固定无线通信电波传播的某些模式和数据在适当条件下也适用于移动通信。
因此，对移动通信的工程设计人员而言，既要掌握移动通信的电波传播规律，也要掌握固定通信的电波传播规律。
一、自由空间传播在无线通信电波传播研究中，最简单的是自由空间传播。
当讨论到其他传播方式时，通常都要用它作为参考，故在许多场合，需要用到自由空间传播的计算公式。
所谓自由空间是指相对介电常数和相对磁导率均恒为1（即介电常数ε和磁导率μ分别等于真空介电常数ε0及真空磁导率μ0）的均匀介质所存在的空间，该空间具有各向同性、电导率为零等特点。
自由空间传播与真空中传播一样，只有扩散损耗的直线传播，即在此空间中没有反射、折射、绕射、色散、吸收、磁离子分裂等现象，而且电波传播速度等于真空中的光速C ，因此，自由空间是某些实际空间的一种科学的抽象。
原则上电波传播总是要受到实际介质或障碍物不同程度的影响。
但在研究具体的无线电波传播时，如果实际介质与障碍物对电波传播的影响可以忽略，则这种情况下的电波传播可认为是自由空间传播。
当离开发信天线的距离为d 米时，自由空间场强可用下式表示：d P g E tt 30= （2－1）式中，E 为场强（V/m ）；P t 为辐射功率（W ）；g t 为发信天线功率增益。
理想的全向天线在所有方向上均匀辐射，故g ＝1。
