介质振荡器
微波介质陶瓷材料及其应用简介
六 高斯贝尔微波介质陶瓷产品
我们的五大产品
微波介质陶瓷粉体材料
介质谐振器
通信谐振器滤波器
陶瓷天线
微波覆铜板
我们的微波介质陶瓷产品从化工原料开始，全部由公司独立生产完成，具有完全的自主知识产权。
12
产品代码
GT5 GT7 GT10 GT20 GT25 GT35 GT38 GT45 GT55* GT66 GT75* GT85 GT95 GT110 GT125 GT150* GT180* GT200* GT245*
<20
温度系数可调
125±3
>2500
<20
150±4
>2000
<30（NPO）
180±4
>1800
<;1200
30±10
245±5
>1000
30±10
13
六 高斯贝尔微波介质陶瓷产品
6.2 介质谐振器
介质振荡器
介质谐振器，振荡器为微波电子 设备提供稳定的频率参考源。
14
六 高斯贝尔微波介质陶瓷产品
MWDC (Microwave dielectric ceramics)微波介质陶瓷
微波介质陶瓷成为近年来国内外研究热点，主要是微波移动通信迅速发展的需求。
一 微波介质陶瓷概述
1.1 微波介质陶瓷应用 微波介质陶瓷材料在微波通信、雷达、移动通信、 移动电话基站（由其4G、5G）,卫星广播通讯及全球卫星 定位导航系统中有着不可替代的重要作用。
备注
1 66×66×1
6
1.5
3
2.5～5.4 要接地基板70×70mm或更大
2 25×25×4
3
C波段微波低相位噪声介质振荡源
电路结构及高可靠性在军事及 民用领域得到了迅速
引
言
发展 ［ 。
本 文给 出 了一个 Ｃ波 段低 相位 噪声 介质 振荡 器 振 荡器 是所 有微 波 系统 的基 本 能源 。它 一般 由 有源 器件 和决 定频 率 的无 源谐 振元 件组 成 。 由于微 波 系统 技 术 的迅 速 发 展 ， 对振 荡 器 的 性 能要 求 如 相
维普资讯
第２卷 ６
第１ 期
固体 电子 学 研 究 与进 展
Ｒ Ｓ Ａ Ｃ ＆Ｐ Ｏ Ｒ Ｓ Ｆ Ｓ Ｅ ＥＥ Ｒ Ｈ Ｒ Ｇ Ｅ ＳＯ Ｓ
Ｖｏ ＿ ６． ． ｌ ２ Ｎｏ １ Ｆｂ ｅ ．．２ ０ ０６
２０ ０ ６年 ２月
Ｃ 波段 微 波 低 相 位 噪 声 介 质 振 荡 源
回路 有 载Ｑ 值 、 源 器 件 、 益 压 缩 量 、 有 增 电路 模 式 等 几 个 方 面 提 出 了 降 低相 位 噪 声 的 方 法 ， 给 出 了 一 个Ｃ 波段 微 波 并
低 相噪振荡器 的设 计实例 。测试 结果表 明 ： 该振 荡器 工作频率 ３９ ０ＭＨｚ 输 出功率大 于 １ Ｂ 相 位噪声达 到 ０ ， ０ｄ ｍ。
ｐ ａ ｅｎ ｉｅｏ ｈ ｓ ｏｓ ｆ一１ ２ｄ ｃＨｚ １ｋ ， ２ Ｂ ／ ＠ １ Ｈｚａｅａｈｅ ｅ ． ０ Ｂ ／ ＠ Ｈｚ 一１ ８ｄ ｅＨｚ ０ｋ ｒ ｃ ｉ ｄ ｖ
Ｋｅ ｒ ｓ ｈ ｓ ｏｓ ；ｄ ｅｅ ｔ ｉ ｅｏ ａ ｃ ｓ ｉｌｔ ｒ ＤＲ０ ） ｙｗｏ ｄ ：ｐ ａ ｅｎ ｉｅ ｉｌｃｒｃｒ ｓ ｎ ｎ ｅｏ ｃｌａ ｏ （ ；ｍ ｉｒ ｗａ ｅ ｃｏ ｖ
噪水平 、 电效 率 、 度稳 定性 及物 理 尺寸 等方 面越 来 温
赫姆霍尔兹水力振荡器工作原理
水力振荡器的工作原理及频率选择作者：水力振荡器的工作原理及频率选择来源：水力振荡器的工作原理及频率选择发布时间：2008/11/13 10:24:07水力振荡器的工作原理及频率选择水力振荡器的种类不同，其工作原理也不同。
现介绍目前国内常用的赫姆霍尔兹(Helmholtz)腔形水力振荡器的工作原理及频率选择。
(1) 工作原理水力振荡器的振荡作用是在赫姆霍尔兹空腔内发生的。
当一股稳定的连续高压水射流由喷嘴d1射入，穿过一轴对称腔室，经喷嘴d2喷出时，由于腔室内径d 比射流直径大得多，因此，腔内流体流动速度远小于中央射流速度，在射流与腔内流体的交接面上存在剧烈的剪切运动。
如果是理想流体，则在交接面上速度不连续，存在速度间断面。
而对于实际流体由于粘性的存在，交接面两侧的流体必然会产生质量交换与能量交换，交接面上速度是连续的，但在其附近存在一个速度梯度很大的区域。
在此区域内因剪切流动而产生涡流。
由于是轴对称的圆孔射流，故涡流线将构成封闭的圆环，涡流以涡环的形式生成和运动。
在剪切层区产生了涡流，射流中心处(剪切内层)的流速会更高，腔室壁面附近(剪切外层)的流速将更低，根据伯努力方程，内层压力降低，外层压力升高，在压差作用下，促使腔室壁面流体的向心流动，涡旋将随射流向下游移动。
射流剪切层内的有序轴对称扰动(如涡环等)与喷嘴d2的边缘碰撞时，产生一定频率的压力脉冲，在此区域内引起涡流脉动(这也是一种扰动)。
剪切层的内在不稳定性对扰动具有放大作用，但这种放大是有选择的，仅对一定频率范围内的扰动起放大作用，如扰动频率满足这个范围，则该扰动将在剪切层分离和碰撞区之间的射流剪切层得以放大。
经过放大的扰动向下游运动，再次与喷嘴d2的边缘碰撞，又重复上述过程。
碰撞产生的扰动逆向传播，实际上是一种信号反馈现象。
因此，上述过程构成了一个信号发生、反馈、放大的封闭回路，从而导致剪切层大幅度地振动，甚至波及射流核心，在腔内形成一个脉动压力场。
电容三点式振荡器课设
目录1、绪论 ......................................................................................................................... 错误！未定义书签。
2、电容三点式振荡器 ......................................................................................... 错误！未定义书签。
2.1反馈振荡器的原理和分析................................. 错误！未定义书签。
2.2 实验原理............................................... 错误！未定义书签。
2.3电路元件选用........................................... 错误！未定义书签。
2.4三极管N2221A的工作原理................................ 错误！未定义书签。
3、仿真实验内容和步骤.................................................................................... 错误！未定义书签。
3.1组建仿真电路和调整电路静态工作点....................... 错误！未定义书签。
3.2测电路的振荡频率和幅度................................. 错误！未定义书签。
3.3数据分析及仿真结果..................................... 错误！未定义书签。
3.4误差分析............................................... 错误！未定义书签。

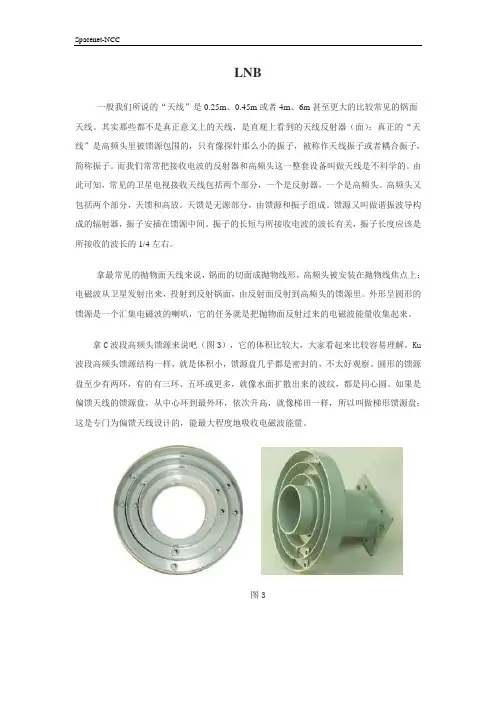

高频头LNB
LNB一般我们所说的“天线”是0.25m、0.45m或者4m、6m甚至更大的比较常见的锅面天线。
其实那些都不是真正意义上的天线，是直观上看到的天线反射器（面）；真正的“天线”是高频头里被馈源包围的，只有像探针那么小的振子，被称作天线振子或者耦合振子，简称振子。
而我们常常把接收电波的反射器和高频头这一整套设备叫做天线是不科学的。
由此可知，常见的卫星电视接收天线包括两个部分，一个是反射器，一个是高频头。
高频头又包括两个部分，天馈和高放。
天馈是无源部分，由馈源和振子组成。
馈源又叫做谐振波导构成的辐射器，振子安插在馈源中间。
振子的长短与所接收电波的波长有关，振子长度应该是所接收的波长的1/4左右。
拿最常见的抛物面天线来说，锅面的切面成抛物线形，高频头被安装在抛物线焦点上；电磁波从卫星发射出来，投射到反射锅面，由反射面反射到高频头的馈源里。
外形呈圆形的馈源是一个汇集电磁波的喇叭，它的任务就是把抛物面反射过来的电磁波能量收集起来。
拿C波段高频头馈源来说吧（图3），它的体积比较大，大家看起来比较容易理解。
Ku 波段高频头馈源结构一样，就是体积小，馈源盘几乎都是密封的，不太好观察。
圆形的馈源盘至少有两环，有的有三环、五环或更多，就像水面扩散出来的波纹，都是同心圆。
如果是偏馈天线的馈源盘，从中心环到最外环，依次升高，就像梯田一样，所以叫做梯形馈源盘；这是专门为偏馈天线设计的，能最大程度地吸收电磁波能量。
图3馈源盘跟波导管连接，波导管末端是方形的“法兰盘”，波导管里就是天线振子。
由馈源收集的电磁波能量，经过波导管传输到固定的振子上。
波导管末端的法兰盘就是用来连接高放的。
C波段、Ku波段高频头的法兰盘不太一样，C波段高频头上的法兰盘外形和内径都是长方形，内径长×宽是58.2mm×29.1mm；Ku波段高频头上的法兰盘外形是正方形，内径是长方形，内径长×宽是19mm×9.5mm。
现代滤波器设计讲座(4-2介质谐振器)
Freq[GHz]
3.5 3 2.5 2 1.5 1 0 20 H[mm] 40 60
终端短路环形介质谐振器
终端短路环形介质谐振器模 式图
终端短路环形介质谐振器模式图
Mode Chart
当介质高度L小 于40mm时，最低 模式是TM010。当 介质高度大于 40mm时，最低模 式是TM110。 介质高度L小 于40mm时最低模 式是单模。当介质 高度大于40mm时， 最低模式是简并模。
介质加载空腔模或屏蔽介质谐振模
根据介质体和金属腔体间电磁相互作用的强弱，可分为微扰和强 相互作用两类。前者仍保持原系统的特征，后者使两者“融合” 成一体，构成全新的系统。例如，金属空腔加入介质体后，在一 定的加载条件下，则不仅使空腔模的场分布和谐振频率变化。而 且，还要产生新的模式和模式间的耦合及转换。屏蔽介质谐振器 当屏蔽对谐振器的场有极大影响时，也会产生新的模式和模式之 间的耦合及转换。这种模式依赖于腔体结构和介质体的几何结构。
回音壁模
对于旋转对称的圆盘和球型介质谐振器，当工作 在高阶周向模时就形成回音壁模，其电磁能主要 集中在介质-空气界面和焦散面之间，具有极高 的Q值，且随周向模指标的增加而增大。在毫米 波和激光技术中，回音壁模有极广泛的应用前景
干涉谐振模
利用电磁波传播过程中介质分界面的反射和透射效应 形成一定的谐振特性。例如，波导介质谐振器 （WDR）是在波导中引入一组矩形、柱形、盘形或 球形介质，使该结构产生波导-介质谐振。它的特点 是本征谱较容积模稀疏，故可以通过截止波导消散模 （Evanescent Mode）的耦合，以抑制寄生通道。
X波段隔离结构DRO的设计
X波段隔离结构DRO的设计作者：刘川来源：《价值工程》2011年第14期The Design of X Band DRO with Separated ConstructionLiu Chuan（State Grid，Research Institute of Information Technology & Communication Sgepri，Nanjing 210000，China）摘要：采用ADS和HFSS软件设计了一种X波段隔离结构的介质振荡器（DRO），通过电路仿真得到该电路振荡在8.75GHz，输出功率为9.5dBm，相位噪声为-115.4dBc/Hz@10kHz,-138.3dBc/Hz@100kHz,-167.3dBc/Hz@1MHz。
隔离结构加强了仿真对实物调试的指导意义，降低了调试的难度，并为DRO腔体的小型化提供了一种新思路。
Abstract： The software ADS and HFSS are applied to design a kind of X Band Dielectric Resonator Oscillator (DRO). The simulation shows that the circuit oscillates on the frequency of8.75GHz, the output power of DRO is 9.5 dBm and the phase noise is -115.4dBc/Hz@10kHz,-138.3dBc/Hz@100kHz,-167.3dBc/Hz@1MHz. The isolated construction strengthens the real debugging guide from simulation, lowers the difficulty of debugging and provides a new idea of cavity miniaturization of DRO.关键字：隔离结构介质振荡器相位噪声谐波平衡Key words： isolated construction；Dielectric Resonator Oscillator(DRO)；phase noise；harmonic balance中图分类号：TP39 文献标识码：A文章编号：1006-4311（2011）14-0202-020引言微波频率源是通信、雷达等各种微波系统中的重要部件，在卫星通讯、电力系统自动化等领域也有良好的应用前景。
高 Q 值可调谐 介质谐振器 滤波器
IEEE microwave magazine October 2009 116Raafat R. Mansour人们需要在可重构系统中使用高性能射频（RF ）可 调谐滤波器以便有效地利用可支配的频谱。
在前置端 接收机中，人们需要这种滤波器来抑制干扰信号并且放 宽对振荡器相位噪声和动态范围的要求。
可调谐滤波器同 样被用来取代具备进行自适应于环境要求这种先进系统概念 中所需求的大型的滤波器组。
对于高功率应用，人们也同样 建议使用可调谐滤波器。
在这种情况下使用可调谐滤波器 的优点是可以抑制来自于功率放大器的谐波。
在大多数 这样的应用中，可调谐滤波器的插入损耗是一个关键 的设计参数。
这个参数在直接影响高功率应用中发 射功率的同时还会影响前置端接收机的噪声系数。
当前这一代无线和卫星系统是在有所制约的诸 如特定的频段，信道带宽，干扰和流量模式这样的 工作条件下进行设计的，从而具有某个特定的功能。
这些系统缺乏捷变性和适应性来改变其运行条件，而 这反过来又制约了它们的性能。
由于蜂窝移动电话目前 具有多频段操作能力，因此，现在大量的研究被导入实 施用于未来无线和卫星通信系统的这样一个类似的功能。
然而，这些通信系统要求使用具有很高Q 值的微波滤波器[1] ，这便要求开发新型的可调谐滤波器结构。
高-Q 值可调谐滤波器的存在也许同样可以对一些通信系统 的制造成本和交货安排产生重大的影响。
这种系统使用多个除了中心频率和带宽之外其它方面均完全相同的滤波器。
通过在生产阶段对所构建的标 准滤波器进行重构以满足所要求的频率安排，从而可以大大地降低制造成本。
在无 线和卫星应用中，交货计划已经成为赢得或失去合同的一个主要的关键因素。
可调高Q 值可调谐 介质谐振器 滤波器_______________________________________________________ Raafat R. Mansour is with the University of Waterloo, Ontario, Canada.84 IEEE microwavemagazine October 2009October 2009 IEEE microwave magazine85图1 不同射频谐振器的相对插入损耗和尺寸（资料来源于[1]）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据介质谐振器稳频机理，采用介质谐振器稳频的FET振荡器（简称介质振荡器）可分为
以下4种类型，即反射型、带阻型、传输型和反馈型。
1 反射型
在此种介质振荡器中，介质谐振器通常置于FET栅极的微带线上。介质谐振器DR在
FET栅极上，与栅极微带传输线一起构成一个带阻滤波器。当振荡器的振荡频率与介质谐振
器的谐振频率相同时，这一带阻滤波器便将信号能量反射到FET栅极，使振荡得以维持下
去，而对于其他频率，介质谐振器不起作用，振荡信号能量被栅极终端电阻RG吸收，无法
维持振荡条件。
2 带阻型介质振荡器电路（略）
3 传输型
这种介质振荡器的介质谐振器置于FET漏极与振荡器输出的两条平行微带线之间。介
质谐振器与两平行微带线在振荡器的输出端构成一个带通滤波器，将振荡器与负载相连接。
只有振荡器的振荡频率与介质谐振器的谐振频率相同时，振荡器的负载才是纯电阻；当振荡
频率偏离时，振荡器的输出端等效于一个电抗，该电抗便将振荡频率牵引回到工作频率上。
4 反馈型
上述3种介质振荡器实质上存在两个决定振荡频率的谐振回路，即振荡回路和稳频谐振
回路，因此振荡器可能存在多种振荡模式。在实际使用中，由于温度、电压等因素的改变，
很容易产生跳模、停振等问题，同时调试也较复杂。
4.1反馈型振荡器原理
反馈型振荡器将介质谐振器作为FET振荡器唯一的选频反馈回路，可以有效地克服上
述问题。介质谐振器置于FET栅极和漏极之间，这样，只有当振荡频率等于DR谐振频率
时，由DR构成的反馈回路才起作用，使之满足振荡条件，振荡器能正常工作，否则不满足
振荡条件，电路不起振。因此，这种振荡器不存在多模振荡因素，且结构简单，调试方便，
因而应用最为广泛。
4.2反馈型振荡器实际电路
C频段反馈型介质振荡器的实际电路，场效应管FET接成共源电路，通过源极电阻产生自
给栅偏压。振荡信号从FET漏极取出，通过C3分两路输出：一路通过微带带通滤波器BPF
送给负载，另一路通过一段微带线耦合到介质谐振器DR。DR同时又与FET的栅极微带线
耦合，从而形成一个正反馈回路。
4.3具有反馈型振荡器的FET混频器
振荡器在稳态时，其振荡管往往处于非线性工作区，此时若将信号馈入FET的栅极，
根据混频原理，必然会产生混频效果。为了实现混频，大都采用场效应管FET及其栅、漏
极的微带耦合线与介质谐振器DR构成典型的反馈型介质振荡器。输入信号通过由2个并联
支节与1个串联支节构成的微带式带通滤波器加到FET栅极。该带通滤波器的作用是抑制
带外干扰，并防止本振窜入信号源（即前级低噪声放大器）。输入信号与本振混频之后的中
频分量，从场效应管FET漏极输出，再经过1个由一组串、并联支节构成的微带式低通滤
波后输出。这种振荡、混频电路集介质振荡、混频于一体，不但节省了元件，简化了电路，
降低了成本，而且保持了介质振荡器的高稳定性，又获得了一定的变频增益，的确是一种理
想的变频器电路。目前，许多高频头的新产品中已普遍采用了这种电路。
