影响聚合物PEDT导电性能的因素分析
导电高分子材料的导电性能研究

导电高分子材料的导电性能研究随着科技的不断发展,导电高分子材料在电子工业、能源领域以及生物医学领域中得到了广泛应用。
导电高分子材料具备传统高分子材料的特点,如轻质、柔性、可塑性好等,同时还具有较好的导电性能,使其在许多领域成为研究的热点。
众所周知,传统塑料是不导电的,这限制了其在电子器件等领域的应用。
然而,通过在高分子材料中加入导电填料,如金属粉末、碳纳米管等,可以改变传统高分子材料的导电性能。
导电填料的添加可以形成电子传导路径,从而实现高分子材料的导电性。
因此,导电高分子材料的导电性能研究具有重要意义。
一种常见的导电高分子材料是聚苯乙烯/碳纳米管复合材料。
研究表明,当碳纳米管的含量达到一定比例后,聚苯乙烯/碳纳米管复合材料的导电性能得到显著提高。
这是因为碳纳米管具有优异的导电性能,在聚合物基体中形成导电网络,从而实现导电性。
目前,研究人员还在不断探索不同类型的导电填料及其在高分子材料中的导电机制,以实现更好的导电性能。
此外,导电高分子材料的导电性能还受到一系列外界条件的影响。
例如,温度是影响导电高分子材料导电性能的重要因素之一。
随着温度的升高,导电高分子材料的导电性能会发生变化。
这是因为温度的升高会影响导电填料与高分子材料之间的相互作用力,从而影响导电性。
因此,对导电高分子材料在不同温度下的导电性能进行研究,对于了解其导电机制具有重要意义。
此外,导电高分子材料的导电性能还受到填料的形态和分散性的影响。
研究发现,填料的形态和分散性对导电高分子材料的导电性能有显著影响。
例如,碳纳米管的长度、直径和形态都会对导电效果产生影响。
当碳纳米管长度相对较短且形态较分散时,其导电性能较好。
因此,在研究导电高分子材料的导电性能时,还需要考虑填料的形态和分散性,以获得更准确的结果。
除了上述因素外,导电高分子材料的导电性能还受到填料含量和高分子材料基体性质的影响。
研究发现,填料含量的增加会显著提高导电高分子材料的导电性能。
导电高分子材料pedot的一种合成路线

导电高分子材料PEDOT的一种合成路线导电高分子材料具有导电性能和高分子材料的特性,因此在许多领域有着广泛的应用,如柔性电子器件、聚合物太阳能电池、电子纸等。
PEDOT(聚3,4-乙烯二氧噻吩)是一种常见的导电高分子材料,具有优异的导电性能和稳定性,因此被广泛应用于电子材料领域。
本文将介绍PEDOT的一种合成路线,通过对PEDOT的合成路线进行研究,可以更好地理解其结构和性能,为其在电子材料领域的应用提供更多可能性。
一、导电高分子材料PEDOT概述PEDOT是一种聚合物材料,具有良好的导电性能和化学稳定性,在柔性电子器件、聚合物太阳能电池等领域有着重要应用。
PEDOT的合成方法多种多样,可以通过化学氧化、电化学氧化等途径合成。
其中,化学氧化法是一种简单、高效的合成PEDOT的方法,下面将详细介绍通过化学氧化法合成PEDOT的一种合成路线。
二、PEDOT的化学氧化合成路线1.原料准备在合成PEDOT的过程中,需要准备3,4-乙烯二氧噻吩(EDOT)和氧化剂作为原料。
EDOT是合成PEDOT的单体,可以通过化学合成的方法得到。
而氧化剂可以选择过硫酸铵等常见氧化剂。
2.单体聚合将EDOT和氧化剂按一定的摩尔比加入溶剂中,如甲醇或乙醇中,使用机械搅拌或超声波处理均匀混合,然后在常温下反应一定时间。
在反应过程中,单体EDOT会发生聚合反应,逐渐形成聚合物PEDOT。
3.固化处理将反应得到的PEDOT溶液进行固化处理,通常的方法是通过真空干燥或加热处理,使其形成固态的PEDOT。
固态PEDOT具有较好的导电性能和稳定性,可以应用于各类电子器件中。
三、PEDOT合成路线的优劣势分析1.优势(1)简单高效:化学氧化法合成PEDOT的方法操作简单,且反应时间较短,能够高效得到目标产物。
(2)产率高:采用适当的反应条件和催化剂,可以获得较高的PEDOT产率。
(3)适用范围广:该合成路线适用于不同规模的实验室和生产环境中,能够满足不同需求。
PEDOT第二章 导电聚合物对金属和绝缘体

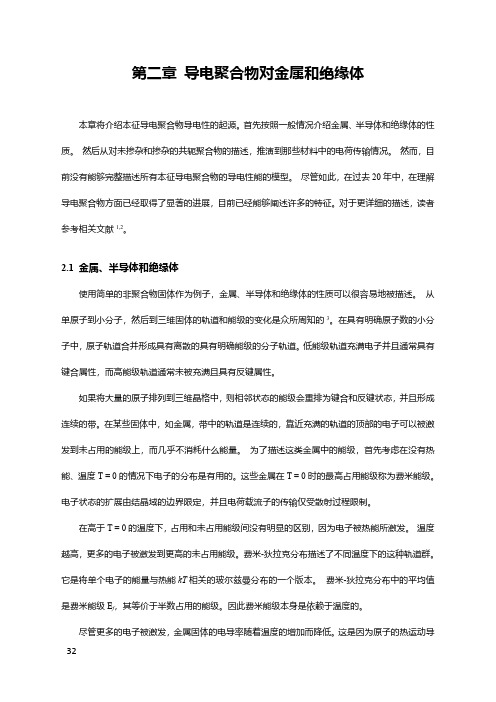

第二章导电聚合物对金属和绝缘体本章将介绍本征导电聚合物导电性的起源。
首先按照一般情况介绍金属、半导体和绝缘体的性质。
然后从对未掺杂和掺杂的共轭聚合物的描述,推演到那些材料中的电荷传输情况。
然而,目前没有能够完整描述所有本征导电聚合物的导电性能的模型。
尽管如此,在过去20年中,在理解导电聚合物方面已经取得了显著的进展,目前已经能够阐述许多的特征。
对于更详细的描述,读者参考相关文献1,2。
2.1金属、半导体和绝缘体使用简单的非聚合物固体作为例子,金属、半导体和绝缘体的性质可以很容易地被描述。
从单原子到小分子,然后到三维固体的轨道和能级的变化是众所周知的3。
在具有明确原子数的小分子中,原子轨道合并形成具有离散的具有明确能级的分子轨道。
低能级轨道充满电子并且通常具有键合属性,而高能级轨道通常未被充满且具有反键属性。
如果将大量的原子排列到三维晶格中,则相邻状态的能级会重排为键合和反键状态,并且形成连续的带。
在某些固体中,如金属,带中的轨道是连续的,靠近充满的轨道的顶部的电子可以被激发到未占用的能级上,而几乎不消耗什么能量。
为了描述这类金属中的能级,首先考虑在没有热能、温度T=0的情况下电子的分布是有用的。
这些金属在T=0时的最高占用能级称为费米能级。
电子状态的扩展由结晶域的边界限定,并且电荷载流子的传输仅受散射过程限制。
在高于T=0的温度下,占用和未占用能级间没有明显的区别,因为电子被热能所激发。
温度越高,更多的电子被激发到更高的未占用能级。
费米-狄拉克分布描述了不同温度下的这种轨道群。
它是将单个电子的能量与热能kT相关的玻尔兹曼分布的一个版本。
费米-狄拉克分布中的平均值是费米能级E f,其等价于半数占用的能级。
因此费米能级本身是依赖于温度的。
尽管更多的电子被激发,金属固体的电导率随着温度的增加而降低。
这是因为原子的热运动导致电子和原子之间的碰撞。
由于这些碰撞,电子在输送电荷方面效率降低了。
在半导体和绝缘体中,用于电荷传输的相关带被能隙隔开3。
聚合物的电性能及导电高分子材料

NORTH UNIVERSITY OF CHINA
热合PVC等极性材料是适宜的。而PE薄膜等非极性 材料就很难用高频热合。 轮胎经高频热处理消除内应力,可大幅度延长使 用寿命。 塑料注射成型时常因含水而产生气泡,经高频干 燥能很好解决这个问题。
NORTH UNIVERSITY OF CHINA
高聚物的介电松弛谱
介电损耗表征
NORTH UNIVERSITY OF CHINA
对于电介质电容器,在交流电场中,因电介质取向极化跟不上外加电场的变 化,发生介电损耗。由于介质的存在,通过电容器的电流与外加电压的相位
差不再是90°,而等于φ=90°-δ
常用复数介电常数来表示介电常数和介电损耗两方面的性质:
* i
缘材料 ➢ 无线电遥控技术:优良的高频、超高频绝缘材料 大多数聚合物固有的电绝缘性,长期被利用来隔离与保 护电流。
NORTH UNIVERSITY OF CHINA
聚合物电性能
是指聚合物在外加电压或电场作用下的行为 及其所表现出来的各种物理现象
介电性能:交变电场 导电性能:弱电场 击穿现象:强电场 静电现象:发生在聚合物表面的
以上两种极化统称为变形极化或诱导极化 其极化率不随温度变化而变化,聚合物在高频区均能发生变 形极化或诱导极化
NORTH UNIVERSITY OF CHINA
偶极极化(取向极化): 是具有永久偶极矩的极性分子沿外场方向排列的现象。 极化所需要的时间长,一般为10-9s,发生于低频区域。
(a)无电场
产生原因: (1)电导损耗 :指电介质所含的含有导电载流子在电场作用下流动时,因克服
电阻所消耗的电能。这部分损耗在交变电场和恒定电场中都会发生。由于通常 聚合物导电性很差,故电导损耗一般很小。 (2)极化损耗 :这是由于分子偶极子的取向极化造成的。取向极化是一个松弛 过程,交变电场使偶极子转向时,转动速度滞后于电场变化速率,使一部分电 能损耗于克服介质的内粘滞阻力上,这部分损耗有时是很大的。
高聚物的电性能课件

响介电性能。
空间电荷效应
03
高聚物中的空间电荷会在电场作用下发生迁移,影响介电常数
和介电损耗。
03
高聚物的静电现象
简介
高聚物静电是指高分子材料在加工、运输和使用过程中因摩擦而产生静电的现象。
高聚物静电的产生与高分子材料的性质、环境条件以及操作过程中的摩擦、接触等 有关。
高聚物静电的产生会导致一系列问题,如材料表面的污染、吸附灰尘、影响产品质 量等。
THANKS
高聚物静电的危害与预防
危害
高聚物静电的产生会导致材料表 面的污染、吸附灰尘、影响产品 质量等问题,甚至可能引发火灾 或爆炸等安全事故。
预防
为防止高聚物静电的产生和危害 ,可以采取一系列措施,如增加 环境湿度、使用抗静电剂、改善 加工工艺等。
高聚物静电的应用
应用
高聚物静电在某些领域 也有着重要的应用,如 静电喷涂、静电除尘、
高聚物的介电性能在电子、通信、航 空航天等领域具有广泛的应用,如绝 缘材料、电容器等。
影响高聚物介电性能的因素
01
02
03
04
分子结构
高聚物的分子结构对其介电性 能具有显著影响,如极性基团
的数量和排列方式等。
温度和频率
介电性能随温度和频率的变化 而变化,不同高聚物的变化规
律可能不同。
湿度
湿度对高聚物的介电性能也有 影响,湿度较高时,介电常数
飞机和汽车材料
高聚物电磁屏蔽材料可以 用于制造飞机和汽车的金 属化玻璃、门板等部件, 以提高其电磁屏蔽性能。
军事领域
高聚物电磁屏蔽材料可以 用于制造军事装备的隐身 涂层,以提高其隐身性能 。
05
高聚物的电热性能
简介
聚合物的结构与介电性能

聚合物的结构与介电性能
聚合物是一种由大量相同或不同的单体分子通过化学键连接而成的高分子化合物。
聚合物的结构与介电性能密切相关,下面将从分子结构、晶体结构以及分子取向对聚合物的介电性能的影响进行探讨。
首先,聚合物的分子结构对其介电性能有显著影响。
聚合物分子可以分为线性聚合物、分支聚合物和交联聚合物等。
一般来说,线性聚合物的分子结构较为有序,分子排列较为紧密,因此具有较高的介电常数。
而分支聚合物和交联聚合物由于分子结构的复杂性,分子排列较为松散,因此介电常数较低。
其次,聚合物的晶体结构也对介电性能有重要影响。
在晶体结构有序的聚合物中,分子呈现紧密排列的状态,因此分子间相互作用强,介电常数较高。
例如,聚丙烯、聚乙烯等线性聚合物,由于其晶体结构有序,具有较高的介电常数。
而在无规共聚物等非晶态聚合物中,由于分子排列无序,分子间作用较弱,介电常数较低。
最后,分子取向也会对聚合物的介电性能产生影响。
聚合物分子在加工成膜或注塑成型过程中,往往受到流动场的作用,导致分子取向发生改变。
在分子取向较好的聚合物中,分子间的排列更加紧密,分子之间的相互作用增强,因此介电常数较高。
例如,在聚乙烯薄膜的制备过程中,通过拉伸使分子取向,可以显著提高其介电常数。
综上所述,聚合物的结构与介电性能密切相关。
分子结构的有序性、晶体结构的有序性以及分子取向对聚合物的介电常数有重要影响。
在材料设计中,可以通过调控聚合物的分子结构、晶体结构以及分子取向的方法来改变其介电性能。
固体电容PEDT
PEDT 分子通式为C6nH4n+4SnO2n。
1) PEDOT/PSS聚(3,4-亚乙基二氧噻吩)/聚对苯乙烯磺酸1.The poly(3,4-ethylenedioxythiophene)/poly(styrenesulfonate)(PEDOT/PSS) has been synthesized by the method of chemical oxidation.利用过硫酸铵为氧化剂通过化学氧化法合成了聚(3,4-亚乙基二氧噻吩)/聚对苯乙烯磺酸(PEDOT/PSS)。
2) poly(3,4-ethylenedioxythiophene)/poly(styrene-4-sulfonate) conducting polymer聚二氧乙基噻吩/聚对苯乙烯磺酸导电高分子3) poly(3,4-ethylendioxythiophene)聚-3,4-亚乙二氧基-噻吩1.Study of polythiophene,poly-3-methyl-thiophene and poly(3,4-ethylendioxythiophene) as supercapacitor electrode materials;聚噻吩(PT)、聚-3-甲基-噻吩(PMT)和聚-3,4-亚乙二氧基-噻吩(PEDT)作为超电容器电极材料的研究4) PEDT/PSS聚乙撑二氧噻吩/聚苯乙烯磺酸6) PEDT3,4-聚乙烯二氧噻吩原材料单体:乙烯二氧噻吩(M) 。
氧化剂(C) :甲基苯磺酸铁( Ⅲ)2正丁醇溶液、甲基苯磺酸铁( Ⅲ)2乙醇溶液、FeCl3 、H2O2 等。
溶剂:正丁醇、乙醇、异丙醇、丙酮、乙酸乙酯、异丁醇、乙醚以及含有以上有机溶剂的水溶液。
2. 2 薄膜制备工艺将单体和氧化剂分别用溶剂稀释成50 %的溶液,然后取出按1 ∶2~8 配比混合,然后用溶剂配制成溶剂占聚合溶液60 %~90 %的溶液,此时聚合反应开始。
过氧化物交联聚乙烯料的导电性能测试与分析
过氧化物交联聚乙烯料的导电性能测试与分析过氧化物交联聚乙烯料是一种常见的导电聚合物材料,广泛应用于电力电缆、电线接头等领域。
为了保证其导电性能符合需求,对其进行导电性能测试与分析显得尤为重要。
本文将介绍过氧化物交联聚乙烯料的导电性能测试方法,并对测试结果进行分析,以期为相关领域的科研工作者提供参考。
一、导电性能测试方法1.电阻率测试电阻率是导电材料导电性能的重要指标之一。
对过氧化物交联聚乙烯料的导电性能进行测试时,首先需要测量其电阻率。
常用的测试方法有四针法、四探针法以及两探针法。
四针法是一种常用的测试方法,它通过在样品上插入四根导电探针,然后施加特定电压,并测量电流来计算电阻率。
四探针法则相对更加精确,它在四针法的基础上增加了一对探针用于测量电压,以更准确地计算电阻率。
两探针法更为简单,只需用两个探针测量电阻,但精度相对较低。
2.导电率测试导电率是导电材料导电性能的另一重要指标。
导电率可通过电阻率计算得出,常用的计算公式为导电率=1/电阻率乘以导电材料的截面积。
导电率测试方法与电阻率测试方法类似,但需要额外测量导电材料的截面积。
二、导电性能分析1.导电性能与交联度的关系过氧化物交联聚乙烯料的导电性能与交联度密切相关。
交联度越高,聚乙烯链之间的连接越紧密,导电性能越好。
因此,可以通过调整交联工艺来改善导电性能。
2.导电性能与填料添加剂的关系填料添加剂对过氧化物交联聚乙烯料的导电性能有重要影响。
常用的填料添加剂有石墨粉、金属颗粒等。
填料添加剂的导电性能与填料添加量、填料形状等因素密切相关。
适当添加填料可以提高过氧化物交联聚乙烯料的导电性能。
3.导电性能与温度的关系温度变化对过氧化物交联聚乙烯料的导电性能有一定影响。
常规温度下,过氧化物交联聚乙烯料的导电性能较为稳定。
但在极端温度下,导电性能可能会发生变化。
因此,在具体应用中需要考虑导电性能与温度之间的关系。
三、结论通过对过氧化物交联聚乙烯料的导电性能测试与分析,我们得出以下结论:电阻率测试是评估导电性能的有效方法,四针法和四探针法更为准确;导电性能与交联度、填料添加剂以及温度等因素密切相关。
聚合物固态电解质存在的问题
聚合物固态电解质存在的问题
聚合物固态电解质存在以下问题:
1. 低离子导电性能:虽然聚合物固态电解质具有固体的稳定性和高机械强度,但其离子导电性能较差,导致电池的工作效率较低。
2. 低热稳定性:聚合物固态电解质常常在高温下出现脱水、分解和熔化等问题,降低了电池的可靠性和寿命。
3. 接触电阻:聚合物固态电解质与电极材料之间的接触电阻较大,导致电池的内阻增加,影响了电池的输出功率和充放电速率。
4. 界面稳定性:聚合物固态电解质与正负极材料之间的界面不稳定,易引发电解液的迁移和极化,导致电池性能的衰减。
5. 成本和制备难度:聚合物固态电解质的制备工艺相对复杂,成本较高,制备规模化难度较大。
综上所述,虽然聚合物固态电解质具有一些优点,如高机械强度和稳定性,但其低离子导电性能、低热稳定性、接触电阻和界面稳定性等问题限制了其在实际应用中的广泛应用。
研究人员需要进一步改进和优化聚合物固态电解质,以提高其电化学性能和稳定性,以便更好地应用于电池等领域。
高聚物的导电性
高聚物的导电性(1)高聚物的导电机理高聚物主要存在两种导电机理:①一般高聚物主要是离子电导。
有强极性原子或基团的高聚物在电场下产生本征解离,可产生导电离子。
非极性高聚物本应不导电,理论比体积电阻为1025Ω.cm,但实际上要大许多数量级,原因是杂质(未反应的单体、残留催化剂、助剂以及水分)离解带来的。
②聚合物导体、半导体主要是电子电导。
(2)导电性的表征对聚合物加一个直流电源时,通过的电流为表面电流和体积电流之和:相应地电阻也可以分为体积电阻和表面电阻为了比较不同材料的导电性,通常用电阻率表示。
体积电阻率(又称比体积电阻)(Ω.cm)表面电阻率(又称比表面电阻)(Ω)式中:s,,,分别为试样的面积、厚度、电极的长度和电极间的距离。
电阻率(未特别注明时指体积电阻率)是材料最重要的电学性质之一。
按将材料分为导体、半导体和绝缘体三类。
导体0~103Ω.cm半导体103~108Ω.cm绝缘体108~1018Ω.cm以上有时也用电导率表示,电导率是电阻率的倒数。
测定电阻率的方法是一个三电极装置(10-1),改变连接方式就可以测或。
图10-1三电极装置示意图(阴影部分为电极,为环形电极的周长)(3)影响导电性的因素①极性聚合物的导电性远大于非极性聚合物。
②共轭体系越完整,导电性越好。
③结晶度增大使电子电导增加,但离子电导减少。
④“杂质”含量越大,导电性越好。
⑤温度升高,电阻率急剧下降,导电性增加,利用这点可以测定,因为时~1/T曲线有突变。
(4)导电性高分子导电性高分子可分为以下三类。
①结构型:聚合物自身具有长的共轭大键结构,如聚乙炔、聚苯乙炔、聚酞菁铜等,通过“掺杂”可以提高导电率6~7个数量级,一个典型例子是用AsF3掺杂聚乙炔。
②电荷转移复合物:由电子给体分子和电子受体分子组成的复合物,目前研究较多的是高分子给体与小分子受体的复合物,如聚2-乙烯吡啶或聚乙烯基咔唑作为高分子电子给体。
碘作为电子受体,可做成高效率的固体电池。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
tmp rt r ,c ne t fa c lrn ,rt f n me n xdz r o tn fs le t r — e ea ue o tn cee a t ai o o o mo o ra do iie ,c n e t ov n ,d y o
i g t m p r t r n n n e e a u e a d s o . o
过去 十年 来 , E T 已 经 迅 速 成 为 导 电 聚 合 PD 物 家族 中人们 广 泛关 注并 致力 研究 的焦点 。它 的
具有 以下 突 出性 能 : 1 电 导 率 高 ( 小 方 阻 R () 最 S 为 10 , 明性 好 ;2 在 物体 表 面小 于 1m 的 5 a)透 () / ,
当共轭结构达到足够大时化合物即可提供自由电子共轭体系越大离域性也越大因此说有机聚合物成为导体的必要条件是应有能使其内部某些电子或空穴具有跨键离域移动能力的大共轭结构
维普资讯
1 2
2 0 年第 1 06 期
熊 平: 影响聚合物 P D E T导电性能的因素分析
Ke r s o d ciep lm e P DT C n u t ep icpe C n u tvt ywo d :C n u t oy r v E o d ci r il o d cii v n y
中图分类 号 : TM2 1
1 引 言
2 世纪 8 O 0年代后半期 , 国拜 尔公 司成功 德 开发 了新一代 导 电塑料 3 4一聚 乙烯 二氧噻 吩 , ( 称P D 简 E T) 其 结 构 式 如 图 1 示 。 E T , 所 PD
性; ) ( 工艺简单 , 4 使用方便 ; 5 高 P ( ) H值时导 电 性能不会下降;6 电化学性能好 。由于其价格低 ()
廉 , 能 优 良, 电子 工 业 领 域 得 到 了 广 泛 的 应 性 在
用。
PD E T可以用作抗静电涂层 。一般塑料在干 燥的空气 中耐静 电变化 , 容易积 累电子而形成很 高的电压, 如合成地毯 , 过频的摩擦有时能产生几 千伏 的电压 ; 如照相软 片上, 再 若积 累太 多的静
A s a t I i at l, e e eaincn ut ep lme E T( , b t c : nt s rie an w g n rt o d ci oy rP D 3 4一p leh — r h c o v oy ty
l ed x tip e e a enpo u e s gc e cl lmei meh d . h o d ci e i yho h n )h sbe rd cd ui h mi y r to T ecn ut e n o n ap o c v
电, 则会 提前 曝光 而使 底 片 失 效 。为 此 可 以在 它
们的表面上涂上一层抗静 电涂层 , 提高塑料 的电
导率 来 消除静 电 。P D 的另一 个 用途 就 是作 为 E T 图 1 PD E T的 结构式
固体电解 电容器 的电极材 料¨ 。用 P D 1 ] E T取代 Mn 2 电解 电容器 的阴极 , 以显著 降低 电解 O 作 可 电容器的等效 串联 电阻, 明显改进 电解电容器的 高频 特性 。
p icpeo E rn il fP DT a e n a ay e . e if e c ft e dfee tp o es fco so h h sb e n lz d r n te u f
c n u tn eo h EDT a e n su id Th i e e tp o e s icu e lm e i t n o d ca c fte P h s b e t de . e df rn rc s n ld s p y r a i f o z o
。
E
芝 幸向 1 ; 辜 3 6 了… 8 荸期 6 躔 舌
特性——高电导率 与超稳定性的完美结合 , 较好
的可见 光透射 性 等 , 之 在 工 业 上 的 应用 更 加 广 使
泛。
多 、 究最 早 的一 类 导 电材 料 ,E 研 P DT材 料也 属 于
电子导电型聚合物的一种。关于这一类导电材料 的导电机理和结构特征已经有了一定程度的理论 研究和应用研究。随着分析和检测仪器和手段的
影 响聚 合 物 P DT 导 电性 能 的 因素 分 析 E
熊 平
( 成都 电子机械 高等专科 学校
四】 成都 1 1
60 3 ) 10 1
摘
要 : 文用化 学 聚合 方 法制备 了新 一 代 导 电聚合 物 材 料 P D 3 4一聚 乙烯 二 本 E T( ,
氧噻吩 )分析 了聚合物 P D , E T的导电机理, 究了聚合 温度、 研 聚合改 良剂、 单体氧化剂配 比、 溶剂含量、 烘干温度等 工艺条件对 P D E T导电性能的影响。 关键词 : 电聚 合物 P D 导 E T 导 电机 理 导 电性 能
2 导 电聚 合 物 P D 的合 成及 E T 电导 率的测试
2 1 导 电聚 合物 P D . E T成 膜工 艺 实验步 骤 () 1在丙 酮和 异丙 醇 的混 合 溶 剂 中加 入 E T D
发展 , 使得这一领域的理论仍在不断 得到修 改和 完善。
根据定义 , 在电子 导电聚合物 的导 电过程 中 载流子是聚合物中的 自由电子或空穴 , 电过程 导 需要载流子在电场作用下能够在聚合物内做定向 迁移形成电流 。因此 , 在聚合物内部 具有有定 向 迁移能力的 自由电子或空穴是 聚合 物导 电的关 键 。我们知道在有机化合物 中电子以下面四种形 式存在。 ①兀电子
薄层内产生作用 , 以可用较低的成本获得很好 所 的效 果 ;3 很 好 的抗 水 解性 , 稳定 性 及热 稳 定 () 光
维普资讯
总 期 总第 4 第 3 期
成都 电 子 机 械 高等 专 科 学 校 学 报
CH E NGDU EL ECT ROM E AN I AL C CH C OLL G E
