杆塔作业防坠落装置主要技术规定
《高处作业基本规定》-高处作业是指在距坠落高度基准面2M

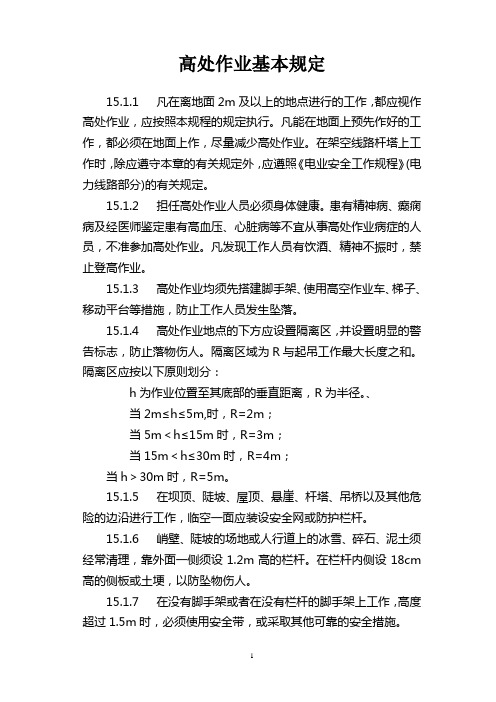

高处作业基本规定15.1.1 凡在离地面2m及以上的地点进行的工作，都应视作高处作业，应按照本规程的规定执行。
凡能在地面上预先作好的工作，都必须在地面上作，尽量减少高处作业。
在架空线路杆塔上工作时，除应遵守本章的有关规定外，应遵照《电业安全工作规程》(电力线路部分)的有关规定。
15.1.2 担任高处作业人员必须身体健康。
患有精神病、癫痫病及经医师鉴定患有高血压、心脏病等不宜从事高处作业病症的人员，不准参加高处作业。
凡发现工作人员有饮酒、精神不振时，禁止登高作业。
15.1.3 高处作业均须先搭建脚手架、使用高空作业车、梯子、移动平台等措施，防止工作人员发生坠落。
15.1.4 高处作业地点的下方应设置隔离区，并设置明显的警告标志，防止落物伤人。
隔离区域为R与起吊工作最大长度之和。
隔离区应按以下原则划分：h为作业位置至其底部的垂直距离，R为半径。
、当2m≤h≤5m,时，R=2m；当5m＜h≤15m时，R=3m；当15m＜h≤30m时，R=4m；当h＞30m时，R=5m。
15.1.5 在坝顶、陡坡、屋顶、悬崖、杆塔、吊桥以及其他危险的边沿进行工作，临空一面应装设安全网或防护栏杆。
15.1.6 峭壁、陡坡的场地或人行道上的冰雪、碎石、泥土须经常清理，靠外面一侧须设1.2m高的栏杆。
在栏杆内侧设18cm 高的侧板或土埂，以防坠物伤人。
15.1.7 在没有脚手架或者在没有栏杆的脚手架上工作，高度超过1.5m时，必须使用安全带，或采取其他可靠的安全措施。
15.1.8 安全带在使用前应进行检查，并应定期(每隔6个月)按批次进行静荷重试验；试验荷重为225kg，试验时间为5min，试验后检查是否有变形、破裂等情况，并做好试验记录。
不合格的安全带应及时处理。
悬挂安全带冲击试验时，用80kg重量做自由落体试验，若不破断，该批安全带可继续使用。
对抽试过的样带，必须更换安全绳后才能继续使用。
使用频繁的绳，应经常做外观检查，发现异常时应立即更换新绳，带子使用期为（3-5）年，发现异常应提前报废。
高空作业操作规程(15篇范文)
高空作业操作规程（15篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!高空作业操作规程（15篇范文）【第1篇】高空作业操作规程1、头昏或精神不爽者禁止登高作业，在高空作业必须系安全带和携带工具带。
防止人身伤亡事故的重点要求
防止人身伤亡事故的重点要求1.1 防止高处坠落事故1.1.1 高处作业人员必须经职业健康体检合格（检查周期为1年），凡患有不适宜高处作业的疾病者不得从事高处作业。
1.1.2 高处作业人员，必须经过专业技能培训，并取得合格证书后方可上岗。
1.1.3 高处作业应穿工作服、防滑鞋，并设专人监护。
高处作业人员配备的安全帽、安全带、安全绳、攀登自锁器、防坠器等应检验合格并符合要求；使用前应检查确认，并正确佩戴使用。
安全带、安全绳必须系在牢固物件上，防止脱落；安全带的使用长度应合适，必要时加缓冲器，避免在坠落防护范围内造成二次伤害。
作业人员应随时检查安全带、安全绳是否拴牢，在转移作业位置时不得失去安全保护。
高处作业应使用工具袋。
禁止将工具及材料上下投掷，应用绳索拴牢传递。
1.1.4 遇有五级以上的大风以及暴雨、雷电、冰雹、大雾、沙尘暴等恶劣天气，应停止露天高处作业；冰雪、霜冻、雨雾天气未采取防滑、防寒、防冻措施，禁止进行高处作业。
在夜间或光线不足的地方作业，应设充足的照明。
特殊情况下，确需在恶劣天气进行抢修时，应制定完善的安全措施，经本单位批准，并在安全措施执行到位后方可进行高处作业。
1.1.5 高处作业应设有防止作业人员失误或坐靠坠落的牢固作业立足面、防护栏、防护网。
立足点应有足够面积，脚手板应满铺并有效固定。
1.1.6 施工或生产作业区的通道及各种孔、洞、井、沟、坑口、平台等临边部位应设置可靠的安全防护设施。
基坑（槽）临边应装设合格牢固的防护栏杆，防护栏杆上除安全标志牌外不得拴挂任何物件。
上下基坑必须设置专用斜道、梯道、扶梯、入坑踏步等攀登设施，作业人员严禁沿坑壁、支撑或乘坐运土工具上下。
1.1.7 作业现场常设洞口应设盖板并盖实、表面刷黄黑相间的安全警示线或装设栏杆护板；临时洞口或洞口盖板掀开后，应装设刚性防护栏杆，悬挂安全标志牌，夜间应装设红灯警示。
1.1.8 登高用的支撑架、脚手架、作业层应使用合格材质搭设。
高处作业
高处作业1 基本规定1.1 凡在离坠落基准面2m及以上地点进行的工作，都应视作高处作业。
凡能在地面上预先作好的工作，必须在地面上作好，尽量减少高处作业。
在架空线路杆塔、风力发电的塔筒上工作时，应遵守其相关安全规程的规定。
1.2 从事高处作业的人员必须身体健康。
患有精神病、癫痫病及经医师鉴定患有高血压、心脏病等不宜从事高处作业病症的人员，不准参加高处作业。
凡发现工作人员有饮酒、精神不振时，禁止登高作业。
1.3 高处作业应采取搭设脚手架、使用高空作业车、梯子、移动平台等措施，防止工作人员发生坠落。
1.4 高处作业地点的下方应设置隔离区，并设置明显的警告标志；防止落物伤人。
隔离区域为R与起吊工件最大长度之和。
隔离区应按以下原则划分：h为作业位置至其底部的垂直距离，R为半径。
当2 m≤h≤5 m时，R＝2m；当5 m<h≤15 m时，R＝3m；当15 m<h≤30 m时，R＝4 m当h>30 m时，R＝5 m。
1.5 在坝顶、陡坡、屋顶、悬崖、杆塔、吊桥以及其他危险的边沿进行工作，临空—面应装没安全网或防护栏杆。
1.6 峭壁、陡坡的场地或人行道上的冰雪、碎石、泥土应经常清理，靠外面一侧应设1.2m高的栏杆。
在栏杆内侧底部应设18cm高的侧板或土埂，以防坠物伤人。
1.7 在没有脚手架或者在没有栏杆的脚手架上工作，高度超过1.5m时，必须使用安全带，或采取其他可靠的安全措施。
1.8 安全带在使用前应进行检查，并应定期(每隔6个月)按批次进行静荷重试验；试验荷重为225kg，试验时间为5min，试验后检查是否有变形、破裂等情况。
并做好记录。
不合格的安全带应及时处理。
悬挂安全带冲击试验时，用80kg重量做自由落体试验，若不破断，该批安全带可继续使用。
对抽试过的样带，必须更换安全绳后才能继续使用。
使用频繁的绳，应经常做外观检查，发现异常时应立即更换新绳，带子使用期为(3～5)年，发现异常应提前报废。
高空作业的安全管理规定（四篇）
高空作业的安全管理规定一、绪论高空作业指的是在离地面较高的位置进行作业的工作行为，常见的高空作业包括建筑施工中的高处作业、维修和保养工作、电力设备维护、电线架设和修理等。
高空作业具有一定的风险，非常容易引发事故，因此有必要制定一套科学的高空作业安全管理规定，以确保工作人员的安全和工作的顺利进行。
二、组织机构和责任1. 设立高空作业安全管理小组，负责组织、协调和监督高空作业的安全工作。
2. 高空作业安全管理小组的成员由企业管理人员、现场负责人、安全员、工会代表和作业人员组成，各成员的职责和权力明确。
3. 安全员作为高空作业安全管理的具体责任人，承担领导和监督的责任，提醒和指导作业人员遵守安全操作规程。
4. 现场负责人负责组织和管理高空作业，落实安全措施和防护措施，并及时汇报和纠正安全问题。
5. 作业人员理解和遵守相关安全操作规定，承担个人安全责任，并配备必要的安全设备和防护用具。
三、高空作业前的准备工作1. 进行高空作业前，必须进行详细的安全计划和方案编制，并经过相关负责人的审核和批准。
2. 在高空作业现场周围设立标志和警示牌，警示周围人员及车辆注意高空作业。
3. 对作业人员进行必要的安全培训，包括高空作业操作知识、安全规定和急救知识等。
4. 确保高空作业现场的安全环境，对危险区域进行有效的隔离和封闭。
5. 配备必要的安全设备和工具，如安全带、安全绳、防滑鞋等，并进行必要的检查和试验。
四、高空作业操作规范1. 作业人员必须配戴安全帽、防护眼镜、防护服等个人防护用品，并按规定的方式使用。
2. 作业人员必须配备安全绳，严禁脱离安全绳进行高空作业。
3. 作业人员禁止在高处丢弃材料和工具，必须采取措施预防坠落事故的发生。
4. 作业人员在高处作业时应注意维持平衡，不得随意摆动和跳跃，以免引发坠落事故。
5. 作业人员不得用有缺陷的工具进行作业，必须及时报告和更换损坏的工具。
6. 作业人员必须遵守相关的安全操作规程，不得随意改变作业方法和操作步骤。
安规线路部分
9 线路施工坑洞开挖与爆破。
挖坑前,应与有关地下管道、电缆等地下设施的主管单位取得联系,明确地下设施的确切位置,做好防护措施。
组织外来人员施工时, 应将安全注意事项交待清楚, 并加强监护。
挖坑时,应及时清除坑口附近浮土、石块,坑边禁止外人逗留。
在超过深的基坑内作业时,向坑外抛掷土石应防止土石回落坑内, 并做好防止土层塌方的临边防护措施。
作业人员不准在坑内休息。
在土质松软处挖坑,应有防止塌方措施,如加挡板、撑木等。
不准站在挡板、撑木上传递土石或放置传土工具。
禁止由下部掏挖土层。
在下水道、煤气管线、潮湿地、垃圾堆或有腐质物等附近挖坑时,应设监护人。
在挖深超过2m的坑内工作时,,应釆取安全措施, 如戴防毒面具、向坑中送风和持续检测等。
监护人应密切注意挖坑人员,防止煤气、硫化氢等有毒气体中毒及沼气等可燃气体爆炸。
在居民区及交通道路附近开挖的基坑, 应设坑盖或可靠遮栏,加挂警告标示牌,夜间挂红灯。
塔脚检査,在不影响铁塔稳定的情况下,可以在对角线的两个塔脚同时挖坑。
进行石坑、冻土坑打眼或打桩时,应检査锤把、锤头及钢钎。
扶钎人应站在打锤人侧面。
打锤人不准戴手套。
钎头有开花现象时, 应及时修理或更换。
变压器台架的木杆打帮桩时,相邻两杆不准同时挖坑。
承力杆打帮桩挖坑时,应采取防止倒杆的措施。
使用铁钎时, 注意上方导线。
线路施工需要进行爆破作业应遵守«民用爆炸物品安全管理条例» 等国家有关规定。
杆塔上作业。
攀登杆塔作业前,应先检査根部、基础和拉线是否牢固。
新立杆塔在杆基未完全牢固或做好临时拉线前, 禁止攀登。
遇有冲刷、起土、上拔或导地线、拉线松动的杆塔,应先培土加固, 打好临时拉线或支好架杆后, 再行登杆。
登杆塔前,应先检査登高工具、设施,如脚扣、升降板、安全带、梯子和脚钉、爬梯、防坠装置等是否完整牢靠。
禁止携带器材登杆或在杆塔上移位。
禁止利用绳索、拉线上下杆塔或顺杆下滑。
攀登有覆冰、积雪的杆塔时,应采取防滑措施。
登高架设作业安全培训课件
•登高架设作业安全培训
•5
第一章 登高架设作业基础知识
作业区
作业区
高处作业高度 高处作业高度
19000mm
•登高架设作业安全培训
•6
第一章 登高架设作业基础知识
一级 （2~5m）坠落半径3m
二级 （5~15m）坠落半径4m
（15~30m）坠落半径5m
三级
特级
（30m以上）坠落半径6m
高处作业的级别
剪刀杆 • 铺脚手板、二步架
03
• 脚手架沿建筑物周 围封闭
• 单排脚手架 • 脚手眼预留位置要
求
•登高架设作业安全培训
•24
第二章 登高作业的安全基本要求
脚手架基本结构单元
•登高架设作业安全培训
•25
第二章 登高作业的安全基本要求
脚手架基本结构单元
•登高架设作业安全培训
•26
第二章 登高作业的安全基本要求
•登高架设作业安全培训
•7
第一章 登高架设作业基础知识
特殊 高处 作业
自然环境影响
强风高处作业（阵风6级）、异温高处作业、雨雪天气高处作业、夜间高处作 业
带电高处作业
在接近或接触带电体条件下进行的高处作业
悬空高处作业和抢救高处作业
悬空高处作业：在无立足点或者无牢靠立足点的条件下进行的高处作业 抢救高处作业：对突然发生的各种灾害事故进行抢救的高处作业
前言
特种作业人员相对于普通作业人员，由于工作 岗位往往更为重要，危险性更大，容易发生伤亡 事故，对操作者本人、他人及设施、设备的安全 造成危害，因此技术上有更高的要求。同时，作 为特种作业人员还应该有较强的法制意识，学法 懂法，严格按要求规范操作，确保安全生产
临近带电体作业等施工过程的注意事项
施工作业环境检查一、高处作业:防高处坠落措施1、高处作业应正确使用安全带。
安全带应采用高挂低用的方式，不应系挂在移动、锋利或不牢固的物件上。
攀登杆塔和转移位置时不应失去安全带的保护。
作业过程中，应随时检查安全带是否拴牢。
2、线路杆塔宜设置作业人员上下杆塔和杆塔上水平移动的防坠落安全保护装置。
防高空落物措施：1、杆塔作业应使用工具袋，较大的工具应固定在牢固的构件上，不准随便乱放。
上下传递物件应用绳索拴牢传递，禁止上下抛掷。
高空使用工具应采取防止坠落的措施。
梯子上的高处作业：1、梯子应坚固完整，有防滑措施。
梯子的支柱应能承受作业人员及所携带的工具、材料攀登时的总重量。
作业中使用梯子时，应设专人扶持或绑扎牢固。
硬质梯子的横档应嵌在支柱上，梯阶的距离不应大于40cm，并在距梯顶1m 处设限高标志。
使用单梯工作时，梯与地面的斜角度为60°左右。
2、梯子不宜绑接使用。
人字梯应有限制开度的措施。
人在梯子上时，禁止移动梯子。
使用软梯、挂梯作业或用梯头进行移动作业时，软梯、挂梯或梯头上只准一人工作。
作业人员到达梯头上进行工作和梯头开始移动前，应将梯头的挂钩口可靠封闭。
二、邻近带电体作业：1、在带电设备周围不应使用钢卷尺、皮卷尺和线尺（夹有金属丝者）进行测量工作。
登杆塔、台页脚内容1架作业时，应核对线路名称、杆塔号及位置。
带电设备和线路附近使用的作业机具应接地。
2、在500kV及以上电压等级的变电站构架及带电线路杆塔上作业，应采取穿戴导电鞋和全套屏蔽服或静电感应防护服等防静电感应措施。
3、绝缘架空地线（包括OPGW、ADSS 光缆）应视为带电体。
在绝缘架空地线附近作业时，工作人员与绝缘架空地线之间的距离应不小于0.4m。
若需在绝缘架空地线上作业，应用接地线或个人保安地线将其可靠接地或采用等电位方式进行。
4、用绝缘绳索传递大件金属物品时，杆塔或地面上工作人员应将金属物品接地后再接触，以防电击。
带电更换架空地线或架设耦合地线时，应通过金属滑车可靠接地。
高处作业的注意事项
高处作业注意事项1、凡在坠落高对基准面2m及以上，都应视为高处作业。
2、所有参与高空作业的人员，应每年进行一次体检。
3、高处作业均应先搭设脚手架、使用高空作业车或采取其他防坠落措施，方可进行。
4、在陡坡、悬崖、塔架和其他危险边缘的工作，临空一面应装设安全阀或防护栏杆，否则，作业人员应使用安全带。
5、峭壁、陡坡或人行道上的冰雪、碎石、泥土应经常清理，靠外面一侧应设1050-1200cm高的栏杆。
在栏杆内侧设180mm高的侧板，以防坠物伤人。
6、在没有脚手架或栏杆的脚手架上工作，高度超过1.5m时，应使用安全带，或采取其他可靠的安全措施。
7、安全带和专用于固定安全带的绳索在使用前应进行目视检查。
安全带应按规定定期抽查检验，不合格的不准使用。
8、在电焊作业或其他有火花、在熔化源等场所使用的安全带或安全绳应配备隔热和耐磨套筒。
9、安全带的吊钩或绳索应悬挂在用于安全带的钢丝绳上，并具有牢固的部件或转位，并应采用高挂低用的方式。
禁止系挂在移动或不牢固的物件上[如隔离开关（刀闸）支持绝缘子、瓷横担、未经固定的转动横担、线路支柱绝缘子、避雷器支柱绝缘子等]10、高处作业人员在作业过程中，应随时检查安全带是否栓牢。
高处作业人员在在转移作业位置时不准失去安全保护。
钢管杆塔、30m 以上杆塔和220kV线路上的杆塔应配备防坠落装置，以防止操作员在杆塔上上下移动和杆塔上的水平移动。
上述新建线路杆塔必须装设。
11、高处作业脚手架验收合格后方可使用。
上下脚手架应走坡道或梯子，作业人员不准沿脚手杆或栏杆等攀爬。
12、高处作业应一律使用工具袋。
较大的工具应用绳栓在牢固构件上，工件、拐角处的边角料应放置在牢固的地方或用铁丝固定，并采取措施防止坠落，不准随便乱放，以防止从高空坠落发生事故。
13、在进行高处作业时，除有关人员外，不准他人在工作地点的下面通行或逗留，工作场所下方应安装围栏或其他保护装置，防止落物伤人。
如果在格栅式的平台上工作，为了防止工具和器材掉落，应采取有效隔离措施，如铺设木板等。
登杆作业安全要领
登杆作业安全技术要领登杆前应检查和作好下列事项：１．确认作业范围，防止误登带电杆塔。
２．新立电杆回填土应夯实。
３．冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施。
４．木电杆根部腐朽不得超过根径的２０％以上。
５．杆塔脚钉应完整、牢固。
６．登杆工具、安全腰带应完好合格。
７．使用梯子时要有人扶持和绑牢。
杆上作业应遵守下列规定：１．工作人员必须系好安全腰带。
作业时安全腰带应系在电杆或牢固的构架上。
２．转角杆不宜从内角侧上下电杆。
正在紧线时不应从紧线侧上下电杆。
３．检查横担腐朽、锈蚀情况，严禁攀登腐朽、锈蚀超限的横担。
４．杆上作业所用工具、材料应装在工具袋内，用绳子传递。
严禁上下抛扔工具和材料。
地上人员应离开作业电杆安全距离以外，杆上、地上人员均应戴安全帽。
在带电线路杆塔上工作，应遵守下列规定：１．在带电杆塔上刷油，除鸟巢，紧杆塔螺丝，查看金具、磁瓶更换外灯保险和灯泡等作业人员活动范围及其所携带工具、材料等，与带电导线间的最小安全距离不得小于表二的规定。
２．在自动闭塞电线路上作业时，不得同时触及两条低压电源线。
３．工作人员使用安全腰带，风力不大于五级，并有专人监护登杆作业时应注意的安全事项？（1）登杆前应先检查杆身是否倾斜或破损，拉线是否牢固，杆根及基础是否牢固，有无困地面受到冲刷、挖土而杆身L拔，否则应先培土夯实或支好架杆并打好临时拉线，处理好后才能登杆。
如是木杆则除上述检查外，还应检查杆身及埋地部分腐朽程度，杉木杆腐朽杆径达 1／2、松杆腐朽杆径达豆／3者，应先打邦桩后再进行登杆。
新立的电杆其杆基未填满夯实培土时，严禁攀登。
（2）登杆前应先检查杆上有无障碍，杆型较复杂的要先考虑登杆的路径，同时应考虑登杆后的站位。
（3）登杆前应先检查登杆工具，如脚扣、安全带、梯子是否牢固。
安全带、脚扣、梯子、小绳等用具应符合标准的要求。
1）登杆使用的脚扣应符合下列规定：①脚扣的大小应与电杆的直径相适应。
②脚扣应完整无损，检查混凝土杆脚扣的胶套有无破损或脱落，有无豁裂或糟朽现象；木杆脚扣的铁齿是否完整，与杆的勾挂是否牢固有力等。
