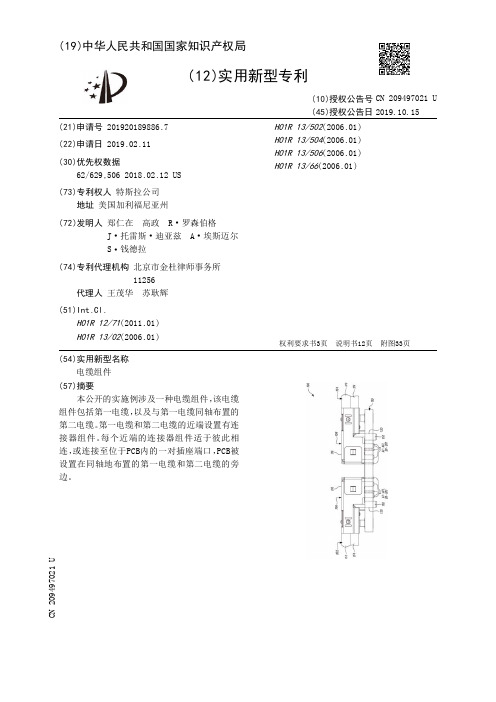

【CN209497021U】电缆组件【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920189886.7(22)申请日 2019.02.11(30)优先权数据62/629,506 2018.02.12 US(73)专利权人 特斯拉公司地址 美国加利福尼亚州(72)发明人 郑仁在 高政 R ·罗森伯格 J ·托雷斯·迪亚兹 A ·埃斯迈尔 S ·钱德拉 (74)专利代理机构 北京市金杜律师事务所11256代理人 王茂华 苏耿辉(51)Int.Cl.H01R 12/71(2011.01)H01R 13/02(2006.01)H01R 13/502(2006.01)H01R 13/504(2006.01)H01R 13/506(2006.01)H01R 13/66(2006.01)(54)实用新型名称电缆组件(57)摘要本公开的实施例涉及一种电缆组件，该电缆组件包括第一电缆，以及与第一电缆同轴布置的第二电缆。
第一电缆和第二电缆的近端设置有连接器组件。
每个近端的连接器组件适于彼此相连，或连接至位于PCB内的一对插座端口，PCB被设置在同轴地布置的第一电缆和第二电缆的旁边。
权利要求书3页 说明书12页 附图33页CN 209497021 U 2019.10.15C N 209497021U权 利 要 求 书1/3页CN 209497021 U1.一种电缆组件，其特征在于，包括：第一电缆，以及与所述第一电缆同轴地布置的第二电缆，其中所述第一电缆和所述第二电缆的近端分别设置有连接器组件，来自所述第一电缆和所述第二电缆中的每个电缆的所述近端的所述连接器组件适于：彼此连接，或与一对插座端口连接，所述一对插座端口位于PCB内，所述PCB被设置在同轴地布置的所述第一电缆和所述第二电缆的旁边。
2.根据权利要求1所述的电缆组件，其特征在于，与所述第一电缆和所述第二电缆中的每个电缆的所述近端相关联的所述连接器组件是插头连接器组件和插座连接器中的一种。

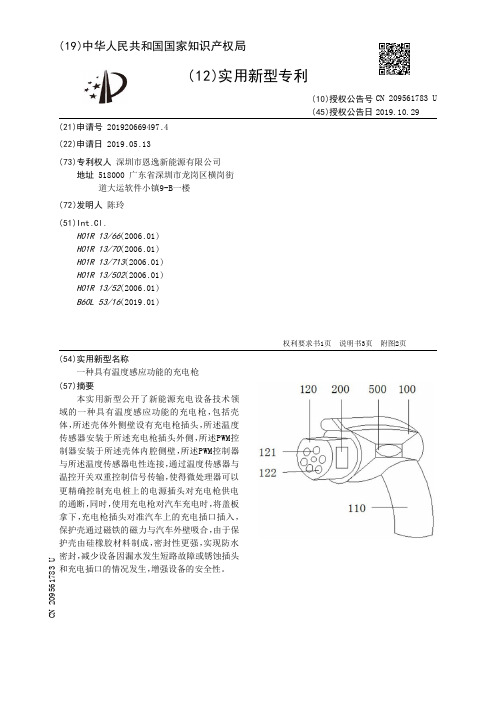

【CN209561783U】一种具有温度感应功能的充电枪【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920669497.4(22)申请日 2019.05.13(73)专利权人 深圳市恩逸新能源有限公司地址 518000 广东省深圳市龙岗区横岗街道大运软件小镇9-B一楼(72)发明人 陈玲 (51)Int.Cl.H01R 13/66(2006.01)H01R 13/70(2006.01)H01R 13/713(2006.01)H01R 13/502(2006.01)H01R 13/52(2006.01)B60L 53/16(2019.01)(54)实用新型名称一种具有温度感应功能的充电枪(57)摘要本实用新型公开了新能源充电设备技术领域的一种具有温度感应功能的充电枪，包括壳体，所述壳体外侧壁设有充电枪插头，所述温度传感器安装于所述充电枪插头外侧，所述PWM控制器安装于所述壳体内腔侧壁，所述PWM控制器与所述温度传感器电性连接，通过温度传感器与温控开关双重控制信号传输，使得微处理器可以更精确控制充电桩上的电源插头对充电枪供电的通断，同时，使用充电枪对汽车充电时，将盖板拿下，充电枪插头对准汽车上的充电插口插入，保护壳通过磁铁的磁力与汽车外壁吸合，由于保护壳由硅橡胶材料制成，密封性更强，实现防水密封，减少设备因漏水发生短路故障或锈蚀插头和充电插口的情况发生，增强设备的安全性。
权利要求书1页 说明书3页 附图2页CN 209561783 U 2019.10.29C N 209561783U权 利 要 求 书1/1页CN 209561783 U1.一种具有温度感应功能的充电枪，其特征在于：包括壳体(100)、温度传感器(200)、保护壳(300)、缆线(400)和PWM控制器(500)，所述壳体(100)外侧壁设有充电枪插头(120)，所述温度传感器(200)安装于所述充电枪插头(120)内腔侧壁，所述壳体(100)与所述充电枪插头(120)连接处安装所述保护壳(300)，所述壳体(100)底部安装有把手(110)，所述把手(110)底部设置所述缆线(400)，所述PWM控制器(500)安装于所述壳体(100)内腔侧壁，所述PWM控制器(500)与所述温度传感器(200)电性连接。
【CN209904567U】一种国标充电桩用充电转换接头【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920606027.3(22)申请日 2019.04.29(73)专利权人 无锡乔亦新能源科技有限公司地址 214000 江苏省无锡市新吴区梅村锡贤路108号标准厂房(72)发明人 郑飞鹏 (74)专利代理机构 长沙智德知识产权代理事务所(普通合伙) 43207代理人 左祝安(51)Int.Cl.B60L 53/31(2019.01)B60L 53/16(2019.01)B60L 53/302(2019.01)(54)实用新型名称一种国标充电桩用充电转换接头(57)摘要本实用新型公开了一种国标充电桩用充电转换接头，包括主体，所述主体一侧安装有锁体，所述锁体一端安装有密码轮，所述密码轮内部安装有锁芯,所述锁芯一端设有转钮，所述转钮位于锁体另一端，所述密码轮通过锁芯与转钮连接，所述转钮一侧固定连接转钮连接件，所述转钮连接件上卡接有伸缩件，所述锁体一侧设有顶针，所述转钮通过转钮连接件和伸缩件与顶针连接。
本实用新型通过设置锁体、密码轮和顶针，有效的对国标交流充电插座起到防盗的作用，提升了安全性，通过设置国标交流充电插座和欧标充电插座，用于国标交流充电桩转欧标充电桩双用，通过设置导热硅胶垫和微型散热器，有效的提升装置在使用时的散热性能，适合被广泛推广和使用。
权利要求书1页 说明书3页 附图4页CN 209904567 U 2020.01.07C N 209904567U权 利 要 求 书1/1页CN 209904567 U1.一种国标充电桩用充电转换接头，包括主体（1），其特征在于：所述主体（1）一侧安装有锁体（2），所述锁体（2）一端安装有密码轮（3），所述密码轮（3）内部安装有锁芯（14）,所述锁芯（14）一端设有转钮（4），所述转钮（4）位于锁体（2）另一端，所述密码轮（3）通过锁芯（14）与转钮（4）连接，所述转钮（4）一侧固定连接转钮连接件（16），所述转钮连接件（16）上卡接有伸缩件（15），所述锁体（2）一侧设有顶针（5），所述转钮（4）通过转钮连接件（16）和伸缩件（15）与顶针（5）连接，所述主体（1）一体注塑成型。
【CN209552983U】具有防摔功能的便携式直流单枪充电桩【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233172.1(22)申请日 2019.02.21(73)专利权人 深圳富集新能源科技有限公司地址 518000 广东省深圳市光明新区公明街道松白路3055号怡景工业园A3栋4楼北(72)发明人 田进荣 曾智 彭金海 彭勇 刘果 (74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 彭西洋 谢亮(51)Int.Cl.B60L 53/31(2019.01)B60L 53/30(2019.01)B60L 53/302(2019.01)B60L 53/60(2019.01)(54)实用新型名称具有防摔功能的便携式直流单枪充电桩(57)摘要本实用新型涉及充电桩技术领域，公开了一种具有防摔功能的便携式直流单枪充电桩，包括充电桩本体、与充电桩本体电连接的充电枪、以及设置在充电桩本体内的大功率充电模块、主控制板、计量系统及人机操作界面，充电桩本体的侧面设有防摔保护板，人机操作界面设置在充电桩本体的侧面，用于设置充电模式、充电过程参数，主控制板完成充电过程的启动、运行、实时监控和关闭，计量系统用于计量电费，充电桩本体的底部设有滚轮，充电枪通过线缆与充电桩本体电连接。
本实用新型的技术方案占用空间小，便于外出携带充电，不需要车载充电机，节省了纯电动汽车的重量、空间和成本，同时具有防摔功能，提高了充电桩的使用寿命。
权利要求书1页 说明书3页 附图2页CN 209552983 U 2019.10.29C N 209552983U权 利 要 求 书1/1页CN 209552983 U1.一种具有防摔功能的便携式直流单枪充电桩，其特征在于，包括充电桩本体、与充电桩本体电连接的充电枪、以及设置在充电桩本体内的大功率充电模块、主控制板、计量系统及人机操作界面，所述充电桩本体的侧面设有防摔保护板，人机操作界面设置在充电桩本体的侧面，所述人机操作界面与所述主控制板连接，用于设置充电模式、充电过程参数，所述主控制板完成充电过程的启动、运行、实时监控和关闭，所述计量系统用于计量电费，所述充电桩本体的底部设有滚轮，所述充电枪通过线缆与所述充电桩本体电连接，且所述充电枪插设于所述充电桩本体的上端面设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920457346.2
(22)申请日 2019.04.04
(73)专利权人 宁波高松新能源科技有限公司
地址 315321 浙江省宁波市慈溪逍林镇逍
林大道1585号
(72)发明人 丁高松
(74)专利代理机构 宁波诚源专利事务所有限公
司 33102
代理人 刘凤钦 李娜
(51)Int.Cl.
H01R 13/52
(2006.01)
H01R 13/46
(2006.01)
H01R 13/629
(2006.01)
H01R 13/639
(2006.01)
B60L 53/16
(2019.01)
(54)实用新型名称
一种充电枪枪头组件
(57)摘要
本实用新型涉及一种充电枪枪头组件，包括
枪头(1)、依次固定安装在所述枪头(1)内的胶芯
(2)和防水垫(3)，所述胶芯(2)上固定有插针
(4)，所述防水垫(3)安装在胶芯(2)远离枪头(1)
前端面的一侧；还包括位于所述防水垫(3)远离
枪头(1)前端面的一侧并封盖所述枪头(1)后端
面的后端盖(5)，所述后端盖(5)与防水垫(3)和
胶芯(2)共同相连。本实用新型具有安装迅速、操
作简单且定位准确、防水效果佳的特点。
权利要求书1页 说明书3页 附图5页
CN 209487829 U
2019.10.11
C
N
2
0
9
4
8
7
8
2
9
U
1.一种充电枪枪头组件，包括，
枪头(1)；
依次固定安装在所述枪头(1)内的胶芯(2)和防水垫(3)，所述胶芯(2)上固定有插针
(4)，所述防水垫(3)安装在胶芯(2)远离枪头(1)前端面的一侧；
其特征在于：
还包括位于所述防水垫(3)远离枪头(1)前端面的一侧并封盖所述枪头(1)后端面的后
端盖(5)，所述后端盖(5)与防水垫(3)和胶芯(2)共同相连。
2.根据权利要求1所述充电枪枪头组件，其特征在于：
所述胶芯(2)靠近防水垫(3)的侧面上设置有对称分布的第一空心定位柱(21)，所述防
水垫(3)上成型有与所述第一空心定位柱(21)对应的第一定位孔(31)；
所述防水垫(3)朝向后端盖(5)的侧面上形成有凸台(32)，所述后端盖(5)上设有可供
所述凸台(32)嵌入以便定位的装配孔(52)；
所述后端盖(5)上还设置有安装孔(51)，所述后端盖(5)通过依次穿过所述安装孔
(51)、第一定位孔(31)并伸进第一空心定位柱(21)内的螺钉(6)实现与防水垫(3)和胶芯
(2)共同相连。
3.根据权利要求1所述充电枪枪头组件，其特征在于：
所述枪头(1)前端面内壁对称成型有朝向枪头(1)后端方向延伸的第二空心定位柱
(12)，所述胶芯(2)上设有可供螺钉(6)穿过并与所述第二空心定位柱(12)装配相连的第二
定位孔(22)。
4.根据权利要求1所述充电枪枪头组件，其特征在于：
所述胶芯(2)上设有插针定位孔(23)，所述插针定位孔(23)的上端孔壁与所述插针(4)
外壁形状相适配，呈扁方形结构。
5.根据权利要求1所述充电枪枪头组件，其特征在于：
所述胶芯(2)、防水垫(3)和后端盖(5)上设有可供线芯依次穿过的贯穿孔(7)，位于所
述防水垫(3)上的贯穿孔(7)内壁设有环向筋条(71)以使线芯与该贯穿孔(7)过盈装配。
权 利 要 求 书
1/1页
2
CN 209487829 U
