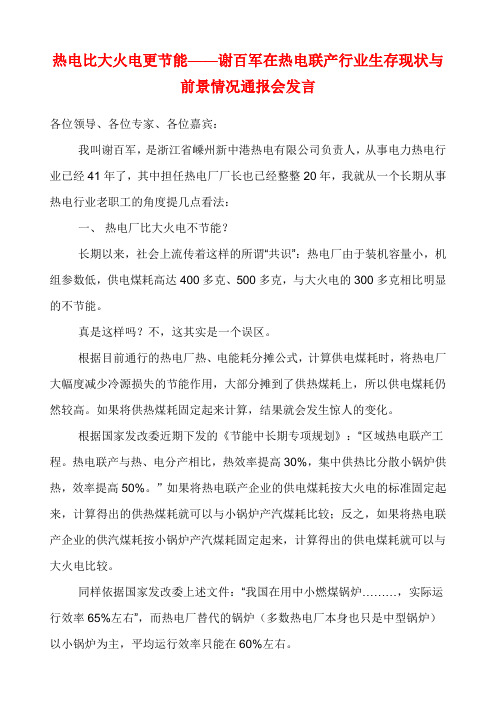

热电比大火电更节能——谢百军在热电联产行业生存现状与前景情况通报会发言各位领导、各位专家、各位嘉宾：我叫谢百军，是浙江省嵊州新中港热电有限公司负责人，从事电力热电行业已经41年了，其中担任热电厂厂长也已经整整20年，我就从一个长期从事热电行业老职工的角度提几点看法：一、热电厂比大火电不节能？长期以来，社会上流传着这样的所谓“共识”：热电厂由于装机容量小，机组参数低，供电煤耗高达400多克、500多克，与大火电的300多克相比明显的不节能。
真是这样吗？不，这其实是一个误区。
根据目前通行的热电厂热、电能耗分摊公式，计算供电煤耗时，将热电厂大幅度减少冷源损失的节能作用，大部分摊到了供热煤耗上，所以供电煤耗仍然较高。
如果将供热煤耗固定起来计算，结果就会发生惊人的变化。
根据国家发改委近期下发的《节能中长期专项规划》：“区域热电联产工程。
热电联产与热、电分产相比，热效率提高30%，集中供热比分散小锅炉供热，效率提高50%。
”如果将热电联产企业的供电煤耗按大火电的标准固定起来，计算得出的供热煤耗就可以与小锅炉产汽煤耗比较；反之，如果将热电联产企业的供汽煤耗按小锅炉产汽煤耗固定起来，计算得出的供电煤耗就可以与大火电比较。
同样依据国家发改委上述文件：“我国在用中小燃煤锅炉………，实际运行效率65%左右”，而热电厂替代的锅炉（多数热电厂本身也只是中型锅炉）以小锅炉为主，平均运行效率只能在60%左右。
以一个装机25MW的小型热电厂为例，年运行6000小时，综合厂用电率10%，根据国家四部委【2000】220号文的规定，最低标准热电比100%，热效率45%。
设年运行6000小时，综合厂用电率10%，则年供电量为：2.5×6000×0.9=13500万KWH.要达到100%热电比，年供热：13500（万KWH）×3600（KJ/KWH）×104×10-6÷2.841GJ/T=17.1066万吨。
抽凝机组改抽背机组方案
双功能（抽凝式与背压式）汽轮机改造C12-4.9/0.981型汽轮机实施方案一、产品背景:当前，在国家宏观调控政策影响下，小型抽凝式汽轮机由于供电煤耗较高，出现了发电越多越赔钱的状态。
因此，许多配备抽凝式汽轮机的小热电站，迫于无奈，将抽凝式汽轮机拆除，而重新购置背压式汽轮机取而代之。
在此过程中，一方面，由于两种型式汽轮机的差异太大，造成了大量设备处在被闲置状态，大量资金沉淀；另一方面，背压机的发电汽耗太大，有时出现背压机的电功率不能满足厂用电的状态。
二、产品性能及特点:本产品是一种抽凝式汽轮机节能改造的途径。
改造后，一方面保留抽凝机的原有功能；另一方面具备背压式汽轮机的功能，可在必要时按背压式汽轮机的工况运行。
两种功能可随时按需切换。
三、C12-4.9/0.981型抽凝式汽轮机运行现状：基本数据如下：（具体以机组的工况图为准）四、现状分析与改造的必要性方案的选取运行现状表明，在供电煤耗高达349g/kw.h 的前提下，难以与背压式汽轮机的200g/kw.h 的煤耗相比较。
因此，为适应节能减排基本国策之要求，必须对此现状予以适当的改变。
在目前所知的小型抽凝式汽轮机改造为背压式汽轮机的方法中，共有三种方法：一种是将抽凝机直接更换为背压式汽轮机，此方法的弊端在第一部分已有所论述不再重复。
第二种方法是，拆除低压调速汽阀后的叶栅，并将原排汽缸用隔板隔离，另开抽汽口将背压排汽引走，此方法一方面改造工程量巨大，另一方面无国际先例可循。
本公数据 序号项目按抽凝工况运行 1 进汽压力/进汽温度4.9MPa/470℃2 进汽量 112t/h3 Ⅰ级抽汽量 80 t/h4 Ⅰ级抽汽压力 0.981MPa5 低压缸流量 16 t/h 6 排汽压力 0.005MPa(绝)7 电功率 12000kw 8供电煤耗349g/kw.h司推出的改造方案为：一方面对原抽凝机的内部构造不予改动。
另一方面遵循国际惯例，通过增设除盐水喷淋的方法，使汽轮机具备两种功能。
亚临界一次再热高效背压机组的应用
亚临界一次再热高效背压机组的应用作者：叶亚飞来源：《电子乐园·上旬刊》2019年第01期摘要：集中供热已成为促进工业园区发展的重要基础，传统的背压机组效率相比抽凝机组得到了较大提升，然而面对当前严峻的环保压力，环保设备成本日益增加，煤炭成本的增加，如何进一步提高背压机的效率，提高热电联产机组的经济性，成为各大企业思考的问题，目前亚临界一次再热双抽深度背压式汽轮机技术逐步展开推广，在同等锅炉耗煤量的情况下，通过提高主蒸汽参数，增加一次再热，深度背压将节流损失降至最低，使背压机组的发电标准煤耗率降至82.5g/kw·h。
关键词：亚临界;一次再热;深度背压;汽轮机;标准煤耗率1 高效背壓机组技术介绍1.1 技术提出背景基于常规高温高压背压式机组存在的回热系统节流损失大、发电标准煤耗率高，蒸汽做功能力不能充分利用等问题，提出了亚临界一次再热双抽深度背压式汽轮机技术，该项技术已经开始工程应用。
主要是通过提高主蒸汽初参数，提高高压缸的做功效率，通过一次再热，提高中压缸做功效率，回热系统的设计利用补水量平衡各级抽汽量，将背压最低降至0.15Mpa.a。
1.2 技术简介通过提高主蒸汽初参数，提高高压缸的做功效率，通过一次再热，提高中压缸做功效率，回热系统的设计是利用除盐水补水量平衡各级抽汽量，增加低压加热器，大气式除氧器，将背压最低降至0.15Mpa.a，额定负荷下，发电标准煤耗率为82.5g/kw·h。
1.3 高效背压机组分析目前在建的该类型机组主蒸汽参数为16.7Mpa，535C和24.2Mpa，566℃，从机组容量上看对应传统发电机组容量分别为135MW和350MW等级。
本类型机组有两级工业抽汽，分别来自再热器热段和中压缸中段，该类型机组的主要特点是同等级机组首次使用亚临界、超临界参数，增加一次再热，深度背压至0.15Mpa.a。
回热系统方面，传统背压式或抽背式机组，末级排汽压力一般较高，通常为0.6MPa～1.3MPa，无低压加热器，除氧器一般采用定压运行的方式，由排汽减压后作为除氧器的加热汽源，此部分蒸汽由于节流损失，造成机组发电效率的下降，此类型机组正是解决了传统背压机组的部分节流损失问题，高压除氧器滑压运行，通过深度背压的方式，将节流损失降至最低，末级排汽直接排入大气式除氧器加热补充水。
