端盖冲压设计说明书
端盖说明书
目录一、零件结构工艺性分析： (2)（一）零件的技术要求： (2)（二）确定端盖的生产类型： (2)二、毛坯的选择： (2)（一）选择毛坯： (2)（二）确定毛坯的尺寸公差： (3)三、定位基准的选择： (3)（一）精基准的选择： (3)（二）粗基准的选择： (3)四、工艺路线的拟定： (3)（一）各表面加工方法的选择： (4)（二）加工阶段的划分 (4)（三）加工顺序的安排： (4)五、工序内容的拟定： (5)（一）工序的尺寸和公差的确定： (5)（二）设备及工艺装备的选择： (6)（三）切削用量的选择及工序时间计算： (6)六、参考文献: (14)一、零件结构工艺性分析：（一）零件的技术要求：1、端盖零件，材料为HT200，具有较高的硬度、耐磨性。
2、零件的技术要求表：加工表面尺寸及偏差／mm 公差／mm及精度等级表面粗糙度／μm形位公差／mm端盖左端面41±0.5 IT12 12.5端盖右端面41±0.5 IT10 3.2端盖外圆表面φ51 IT12 12.5 φ53 IT12 12.5 φ55 IT10 3.2 φ61 IT12 12.5端盖内圆表面φ18+0.012-0.031IT12 12.5打孔φ8 IT12 12.5（二）确定端盖的生产类型：根据设计题目年产量为10万件，因此该端盖的生产类型为大批生产。
二、毛坯的选择：（一）选择毛坯：由于该端盖在工作过程中要承受冲击载荷，为增强端盖的强度和冲击韧度，获得纤维组织，毛坯选用铸件。
为提高生产率和铸件精度，宜采用模铸方法制造毛坯，毛坯拔模斜度为5°。
（二）确定毛坯的尺寸公差：1、公差等级：由端盖的功能和技术要求，确定该零件的公差等级为普通级。
2、铸件材质系数：由于该端盖材料为45钢，是碳的质量分数小于0.65%的碳素钢，故该锻件的材质系数为M级。
3、铸件分模线形状：根据该端盖的形位特点，选择零件方向的对称平面为分模面，属于平直分模线。
端盖冲压工艺及模具设计
端盖冲压工艺及模具设计端盖冲压工艺及模具设计端盖是一种常见的零部件，广泛应用于机械、电子、汽车等领域。
端盖的冲压工艺是一种重要的加工方法，它可以通过模具将金属板材快速成形为具有一定形状和尺寸的端盖。
在端盖冲压过程中，模具是起着重要作用的工具，模具的设计和加工质量是决定产品质量的关键。
一、端盖冲压工艺流程端盖的冲压过程一般分为下料、模具调试、冲压成形、清洁、涂装等几个环节。
1. 下料：下料是冲压工艺的第一步，它是根据产品图纸，按照板材的尺寸进行的。
下料可以采用剪板机、切割机等设备进行，将整张金属板分割成具有所需形状和尺寸的板材。
2. 模具调试：模具调试是为了适应端盖的尺寸和形状要求。
模具调试包括刀模的套装、修正，以及调整模具中央孔的大小等。
调试完成后，需要进行冲压测试，以确保成形品的尺寸、形状、表面质量等达到要求。
3. 冲压成形：冲压成形是将板材置于模具之间，施加一定的压力，使板材在模具的形状下变形，形成所需形状和尺寸的端盖。
在冲压过程中，需要对板材的表面进行保护，以免划伤或磨损。
4. 清洁：清洁是为了去除端盖上的铁锈、污渍等，制备好产品的表面。
清洁过程包括浸泡、刷洗、喷洒清洁剂等。
5. 涂装：涂装是为了提高端盖的容基性，增强其耐用性和耐腐蚀性。
涂装方式可以采用喷涂、浸涂、静电喷涂等。
二、端盖冲压模具设计1. 模具结构设计端盖冲压模具的结构设计要根据端盖的形状和尺寸进行模拟和分析。
具体的设计应该包括切口、冲头、冲模、定位、夹紧等结构。
切口、冲头和冲模是需要特别关注的部分，需要保证其准确度和可靠性。
定位和夹紧结构是为了保证制品的准确度和稳定性。
2. 材料选择模具材料需要具有足够的强度和硬度，以满足生产要求。
现在，常用的模具材料有高速钢、硬质合金、陶瓷、钢、塑料等。
需要注意的是，模具材料的选择要考虑到材料的性能、使用寿命、制造成本等因素。
3. 表面处理模具表面处理是为了提高其耐磨性和耐腐蚀性，延长模具使用寿命的关键。
模具毕业设计34电机端盖压铸模设计说明书
一、零件图如图1-1所示制件为电机端盖,材料为锌合金,属大批量生产。
图1-1一、该压铸件的材料分析和工艺性分析1. 材料分析该产品的成型材料是锌合金，该材料密度大，铸造性能好，可压铸复杂的零件，压铸时不粘模，压铸件表面易镀Cr、Ni等金属，机械切削性能好，但易老化，抗腐蚀性能不高。
2. 工艺性分析1）锌合金压铸，其锌不容易就粘在模具表面上。
2）该压铸件壁厚比较均匀，各个孔小且浅，工艺性好。
3）为了方便加工与成型及脱模，型腔、型芯均采用组合式结构。
4）该压铸件是一般精度等级。
为降低设计难度和设计周期，应采一模一腔，且需要对压铸件去除浇口废料。
二、拟定的成型工艺1.成型方法该压铸件采用冲头下压式全立式压铸机压铸。
2.各工艺参数1）经查教材（压铸成型工艺与模具设计）第32页表3.2可知压射比压为30Mpa2）经查教材第33页表3.4可知压射冲头空行程压射速度为0.3～0.5m/s 3）经查教材第34页表3.5可知充填速度为15 m/s 4）经查教材第36页表3.7可知持压时间3～4s5）经查教材第36页表3.8可知留模时间推荐值为7～12s 6）经查教材第37页表3.9可知浇注温度为410～540C 。
7）经查教材第38页表3.10可知模具预热温度130～180C 。
和工作温度180～200C 。
3. 确定型腔数目1)为降低设计难度和设计周期，应采单型腔，且需要对压铸件去除浇口废料。
2）计算压铸的体积和重量通过三维制图PRO/E 软件测量得:单件压铸件投影面积S=14257㎜2；体积V=153645㎜3查有关资料可知Al 的密度为6.8g/cm 3则压铸件重量m=1044.8g三、初选压铸机1.压铸机的锁模力模具型腔胀型力中心与压铸机压力中心重合时压铸机锁模力 S F K ≥Z N （F +F ）式中 S F —压铸机锁模力，N ；Z F —作用于模具型腔且垂直与分型面方向的胀型力，N ； N F —作用于滑快楔紧块面上的法向压力，N ；K —安全系数（一般取K=1～1.3）型腔胀型力Z F =P （123A +A +A ）式中 P —最终的压射比压，Pa ；1A —铸件在分型面上的投影面积，㎡；2A —浇注系统在分型面上的投影面积与压铸件投影面积不重叠部分，㎡；3A —溢流槽在分型面上的投影面积，㎡；压铸机所容许的压射比压20.785n Fp D=式中 n p —压铸机所容许的压射比压，Pa ； F —压射力，N ； D —压室直径，m 。
压盖加工及复合冲模的设计制造说明书

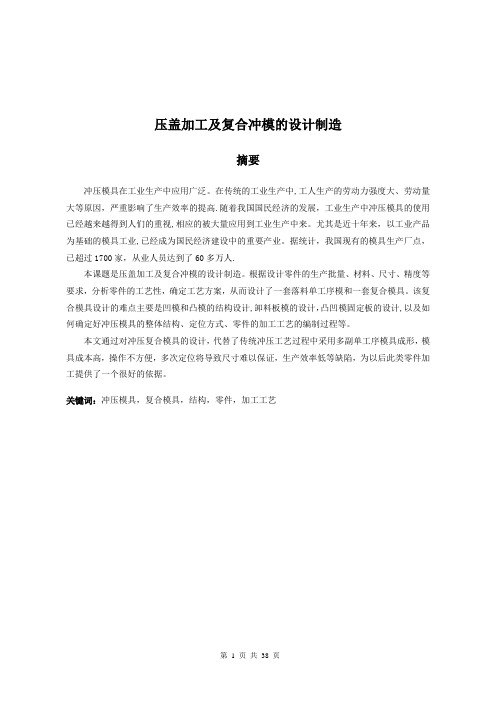

压盖加工及复合冲模的设计制造摘要冲压模具在工业生产中应用广泛。
在传统的工业生产中,工人生产的劳动力强度大、劳动量大等原因，严重影响了生产效率的提高.随着我国国民经济的发展，工业生产中冲压模具的使用已经越来越得到人们的重视,相应的被大量应用到工业生产中来。
尤其是近十年来，以工业产品为基础的模具工业,已经成为国民经济建设中的重要产业。
据统计，我国现有的模具生产厂点，已超过1700家，从业人员达到了60多万人.本课题是压盖加工及复合冲模的设计制造。
根据设计零件的生产批量、材料、尺寸、精度等要求，分析零件的工艺性，确定工艺方案，从而设计了一套落料单工序模和一套复合模具。
该复合模具设计的难点主要是凹模和凸模的结构设计,卸料板模的设计，凸凹模固定板的设计,以及如何确定好冲压模具的整体结构、定位方式、零件的加工工艺的编制过程等。
本文通过对冲压复合模具的设计，代替了传统冲压工艺过程中采用多副单工序模具成形，模具成本高，操作不方便，多次定位将导致尺寸难以保证，生产效率低等缺陷，为以后此类零件加工提供了一个很好的依据。
关键词：冲压模具，复合模具，结构，零件，加工工艺Gland processing and the design and manufacture of compositedieAbstractStamping molds has been wildly used in industrial production. In the traditional industrial production，Workers in the production of labor—intensive, large amount of labor and other reasons，so the efficiency is low. With the development of China's national economy, stamping dies in industrial production has been used more and more to get people's attention，corresponding large number of applications in the industrial production。
塑料端盖设计说明书
塑料端盖设计说明书目录一、塑件成型工艺性分析 (1)1、塑件的分析 (1)2、ABS的性能分析 (1)3、ABS的注射成型过程及工艺参数 (4)二塑料模具结构设计与选用 (5)1、分型面位置的确定 (6)2、型腔数量和排列方式的确定 (6)3、注射机型号确定 (7)三、浇注系统的设计 (12)1、主流道的设计 (12)2、分流道的设计 (13)3、浇口的设计 (14)4、校核主流道的剪切速率 (16)5、冷料穴的设计及计算 (17)四、成型零件 (17)1、成型零件刚材的选用 (17)2、成型零件工件的尺寸计算 (17)3、成型零件尺寸及动模、垫块厚度计算 (19)五、模架的确定 (21)1、模板的尺寸确定 (21)2、模架各尺寸的校核 (22)六、排气槽的设计 (22)七、脱模推出机构的设计 (22)八、冷却系统的设计 (23)1、冷却介质 (23)2、冷却系统 (23)九、导向与定位结构的设计 (24)十、总装配图与零件图的绘制 (24)十一、实训感受 (26)XXXX学院课程设计论文端盖的设计说明书班级：XXXXX学号：姓名：指导老师：XXXXXXXX 年X 月 XX 日一塑件成型工艺性分析1、塑件的分析（1）外形尺寸该塑件壁厚为2mm,塑件外形尺寸不大，塑件熔体流程不太长，适合于注射成型。
（2）精度等级每个尺寸的公差都不一样，有的属于一般精度，有的属于高精度，就按实际公差进行计算。
（3)脱模斜度 ABS属无定形塑料，成型收缩率较小，选择该塑件上型芯和凹模的统一脱模斜度为1度。
2、ABS的性能分析（1）使用性能综合性能好，冲击强度、力学强度较高，尺寸稳定，耐化学性，电气性能好；易于成型和机械加工，其表面可镀铬，适合制作一般机械零件、减摩零件、传动零件和结构零件。
品种来确定成型方法及成型条件。
2）吸湿性强。
含水量应小于0.3%（质量）。
必须充分干燥，要求表面光泽的塑件应要求长时间预热干燥。
3）流动性中等。
端盖设计说明书
端盖零件图1端盖的工艺分析及生产类型的确定1.1端盖的用途端盖主要用于零件的外部，起密封，阻挡灰尘的作用。
故其在机器中只是起辅助作用，对机器的稳定运行影响不是很大，其在具体加工的时候，精度要求也不是很高，加工起来也十分容易。
1.2端盖的技术要求：该端盖的各项技术要求如下表所示：1.3审查端盖的工艺性该端盖结构简单，形状普通，属一般的盘盖类零件。
主要加工表面有端盖左、右端面，方形端面，要求其端面跳动度相对中心轴线满足0.03mm，其次就是φ25孔及φ10孔，φ25孔的加工端面为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外φ10孔的加工表面虽然在圆周上，但通过专用的夹具和钻套能够保证其加工工艺要求。
该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。
由此可见，该零件的加工工艺性较好。
确定端盖的生产类型依设计题目知：Q=5000件/年，m=1件/年，结合生产实际，备品率a%和废品率b%分别取3%和0.5%。
代入公式得：N=5000台/年X1件/台X（1+3%）X（1+0.5%）=5175.75端盖重量为0.5kg，由表1-3知，端盖属轻型零件；由表1-4知，该端盖的生产类型为大批生产。
2.确定毛胚、绘制毛胚简图2.1选择毛胚端盖在工作过程中不承受冲击载荷，也没有各种应力，毛胚选用铸件即可满足工作要求。
该端盖的轮廓尺寸不大，形状亦不是很复杂，故采用砂型铸造。
确定毛胚的尺寸公差和机械加工余量由表2-1至表2-5可知，可确定毛胚的尺寸公差及机械加工余量。
1.公差等级由端盖的功用和技术要求，确定该零件的公差等级为CT=9。
2.2端盖铸造毛坯尺寸工差及加工余量2.3绘制端盖毛坯简图3.拟定端盖工艺路线3.1 定位基准的选择3.1.1精基准的选择根据该端盖零件的技术要求，选择端盖左端面和φ25孔作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循“基准统一”原则。
端盖设计说明书
如有你有帮助，请购买下载，谢谢！机械制造工艺学课程设计说明书题目：设计“端盖”零件的机械加工工艺规程（大批生产）院、系别机电工程学院班级2010级机械设计制造及其自动化（1）班姓名苏荣欣学号120指导老师邓志勇三明学院2013 年6 月21日目录机械制造工艺学课程设计任务书 (Ⅰ)序言 (1)1 零件分析 (2)1.1零件的生产类型及生产纲领 (2)1.2 零件的作用 (2)1.3 零件的工艺分析 (2)2 铸造工艺方案设计 (3)2.1确定毛坯的成形方法 (3)2.2确定铸造工艺方案 (3)2.3确定工艺参数 (3)3 机械加工工艺规程设计 (4)3.1基面的选择 (4)3.2确定机械加工余量及工序尺寸 (6)3.3确定切削用量及基本工时 (11)4 夹具选用 (33)5 总结 (33)参考文献 (34)机械制造工艺学课程设计任务书设计题目：设计“端盖”零件的机械加工工艺规程（大批生产）设计要求：1.周边倒角C 0.52.其余3.外侧周边涂漆4.材料HT200设计内容： 1.熟悉零件图2.绘制零件图（1张）3.绘制毛坯图（1张）4.编写工艺过程综合卡片(1张)5.工序卡片（8张）6.课程设计说明书（1份）2013年 6月8日序言机械制造工艺学课程设计是在我们学完了机械制造技术基础和机械制造工艺学等课程之后进行的。
这是我们对所学各课程的一次深入的综合性的总复习，也是我们在走进社会工作岗位前的一次理论联系实际的训练。
因此，它在我们的大学课程学习中占有重要的地位。
通过这次课程设计能巩固我们所学的理论知识和专业技能，提高自己解决实际生产问题的能力。
在设计中能逐步掌握查阅手册及查阅有关书籍的能力。
在设计中逐步培养自己的动手能力，理论联系实际的运用，并培养了我们一丝不苟的工作态度，严谨的工作作风，对我们今后参加工作有极大的帮助。
由于能力有限，实践生产的经验不足，设计中还有很多不足之处，希望老师多加指教。
本设计的内容是制订端盖加工工艺规程。
-端盖设计说明书
机械制造工艺学课程设计说明书题目：设计“端盖”零件的机械加工工艺规程（大批生产）院、系别 __________ 班级2010级机械设计制造及其自动化（1）班姓名_________________ 苏荣欣_______________学号________________ 20100663120 __________ 指导老师邓志勇三明学院2013 年6 月21 H12目录机械制造工艺学课程设计任务书.........零件分析1.1零件的生产类型及生产纲领1.2零件的作用1.3零件的工艺分析铸造工艺方案设计2」确定毛坯的成形方法2.2确定铸造工艺方案23确定工艺参数机械加工工艺规程设计3」基而的选择3.2确定机械加工余量及工序尺寸3.3确定切削用量及基木工时夹具选用总结参考文献1 1 3333341 2机械制造工艺学课程设计任务书3 •外侧周边涂漆4.材料 HT2001. 熟悉零件图2. 绘制零件图（1张）3. 绘制毛坯图（1张）4. 编写工艺过程综合卡片（1张）5. 工序卡片（8张）6•课程设计说明书（1份）设计题目: 设计“端盖”零件的机械加工 工艺规程（大批生产）设计要求: 1 •周边倒角C 0.52013年6月8日设计内容:1.1零件的生产类型及生产纲领生产纲领是企业在计划期内应当生产的产品产量和进度计划。
在本次课程设计题口中，已知该零件的生产类型为大批生产。
1.2零件的作用本次课程设计题U给定的零件是端盖，端盖作为一非常重要的机械零件之一，用途十分广泛。
该零件的主要工作表面为左右端面以及左端面的外圆表面，一般作用：（1）轴承外圈的轴向定位；（2）防尘和密封，除本身可以防尘和密封外，也常和密封件配合以表达到密封的作用；（3）位于车床电动机和主轴箱之间的端盖，主要起传送扭矩和缓冲吸震的作用，使主轴箱的转动平稳。
1.3零件的工艺分析该零件主要加工面有平面、外圆面、孔是一个形状比较简单的零件，可通过车、铳以及钻来获得。
端盖产品冲压模具设计
毕业设计说明书毕业设计题目：端盖产品冲压模具设计系部企鹅332554595 有删减有CAD图专业班级学生姓名学号指导教师年月日毕业设计（论文）任务书系部：专业：企鹅332554595 有删减有CAD图学生姓名:学号:设计(论文)题目：端盖产品冲压模具设计起迄日期:指导教师:发任务书日期: 年 3 月 20 日毕业设计（论文）任务书1．本毕业设计（论文）课题来源及应达到的目的：绪 论改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。
该课题有由于智宏老师发布，在完成该课题之后，应对冲压工艺生产较为熟悉，能熟练掌握相关设计手册的使用，能独立完成一套模具的设计及模具工作零件加工工艺的编制。
能够运用模具设计软件完成模具装配图及零件图的绘制。
2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：（1）零件工艺性分析；（2）模具主要设计计算；（3）模具总体设计；（4）模具主要零部件设计；（5）模具装配图的确定及工作原理；（6）工件成型出现的工艺质量问题及解决措施工件名称：端盖设计材料：08钢料厚：0.8mm产量：企鹅332554595 有删减 有CAD 图大批量所在专业审查意见：负责人： 年 月 日 系部意见： 系领导：年 月 日近年来，模具工业一直以15％左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大的变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速的发展。
浙江宁波和黄岩地区的模具之乡；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。
目前，我国冲压技术与工业发达国家相比还相当落后，主要原因是我国在冲压基础理论及成形工艺，模具标准化、模具设计、模具制造工艺及设备等方面与工业发达国家尚有相当大的差距，导致我国模具在寿命，效率、加工精度、生产周期等方面与发达国家的模具相比差距相当大。
RK4T_V端子的冲压模具设计说明书
目录前言第一部分设计题目 (7)第二部分冲压工艺分析 (7)第三部分主要工艺参数计算 (9)第四部分排样与定距设计 (10)第五部分冲压模工作部分尺寸计算 (13)第六部分冲压设备的选择 (23)第七部分模具的总体结构 (23)第八部分主要零部件的设计及选择 (24)第九部分模具装配要点 (27)第十部分设计体会与致 (28)第十一部分参考文献 (29)前 言一.冲压加工的重要性及优点。
1.重要性：冲压工艺应用围十分广泛，在国民经济的各个部门中，几乎都有冲压加工产品。
如汽车，飞机，拖拉机，电器，电机，仪表，铁道，邮电，化工以及轻工日用产品中均占有相当大的比重。
2.优点：1）生产率高。
2）精度高，质量稳定。
3）材料利用率高。
4）操作简便，特别适宜于大批量生产和自动化。
二.冲压加工的概念。
1. 概念：即利用压力机及其外部设备，通过模具对板材施加压力，从而获得 一定形状和尺寸零件的加工方法。
冲压加工的三要素：冲床，模具，材料。
冲压是生产中应用广泛的一类加工方法，主要用于金属薄板料零件的加工。
在产品零件的整个生产系统中，冲压只是一个子系统，所涉及的也仅是产品制造过程的一部分。
随着市场对产品成本和周期等要求的提高，从系统的整体优化中确定相关的各要素已成为技术和管理发展的重要方向。
影响冲压加工的因素：三.冲压工序的分类。
冲压工艺按其变形性质可以分为材料的分离与成形两大类，每一类中又包括许多不同的工序。
冲压的基本工序：1.冲裁:包括落料和冲孔两个工序。
1）落料：模具沿封闭线冲切板料，冲下的部分为工件，其余部分为废料，设计时尺寸以模仁为准，间隙取在冲子上；2）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，间隙取在模仁上。
2.剪切:用模具切断板材,切段线不封闭.3.切口:在坯料上将板材部分切开,切口部分发生弯曲.冲 压 工安 全自 动 安 装润 滑生 产 质 量 价 格 运 输废 料 噪 音 后 序 工压力 机 模具 材料 辅助 装 置 工具 软 件 硬 件4.切边:将拉深或成形后的半成品边缘部分的多余材料切掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆科技学院毕业设计（论文）题目端盖冲压成形工艺分析及模具设计院（系）机械与动力工程学院专业班级学生姓名学号2006指导教师职称讲师评阅教师职称2000年6 月8 日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订3）其它学生毕业设计（论文）原创性声明本人以信誉声明：所呈交的毕业设计（论文）是在导师的指导下进行的设计（研究）工作及取得的成果，设计（论文）中引用他（她）人的文献、数据、图件、资料均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及为获得重庆科技学院或其它教育机构的学位或证书而使用其材料。
与我一同工作的同志对本设计（研究）所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
毕业设计（论文）作者（签字）：年月日重庆科技学院本科生毕业设计摘要摘要冲压是利用冲模在压力机上对金属（或非金属）板料施加压力使其产生分离或塑料变形，从而得到一定形状，并且满足一定使用要求的零件的加工方法。
冲压生产具有较高的生产效率，产品精度较高。
本文在分析端盖结构形状、材料性能、生产批量及技术要求的基础上，确定了生产该零件所需的冲压工序：落料、拉深、冲孔、翻边。
通过比较不同工序组合的冲压工艺方案的优缺点，确定了该零件的冲压工艺方案为落料—拉深—冲孔—翻边复合工序。
本次冲压零件为摩托车上的一个小型冲压件，属大批量生产，在生产中采用手工送料方式，其冲压过程是比较复杂的，对于该零件又需要在成形件上进行冲孔及整形，加大了成形的难度，对于该零件从工序角度分析：该零件可采用落料、拉深、冲孔及翻边多副单冲模单工序分别在多台冲床上冲制而成，由于这些单工序小是连续进行冲压塑性成形，再加上各工序间的对应定位误差较大，经常会产生各种成形缺陷，还有冲床台数、模具数量和操作人员较多，造成生产率低及成本高等缺点。
为此，必需进行工艺更新，编制工序方案时必须考虑两种情况：单工序模分散冲压或工序组合采用复合模连续冲压，这主要取决于冲压件的生产批量，尺寸大小和精度等因素。
经研究分析及计算，通过产品质量、生产率、设备条件、模具制造和寿命、操作安全以及经济效益等方面的综合分析，比较决定采用落料-冲孔-拉深-翻边复合模。
它既能提高制件质量及生产率，又可减少设备投资和模具费用及降低制件成本。
关键词：冲压成型冲压工艺复合模CAD制图重庆科技学院本科生毕业设计ABSTRACTABSTRACTStamping dies in pressure machine is to use of metal (or non-metallic) pressure sheet so as to generate separation or plastic deformation, and get a certain shape, and meet the requirements of the use of certain parts processing method. Stamping production is of high production efficiency, product precision.Based on the analysis of the cover structure shape, materials properties, production batch and technical requirements, and on the basis of the production of the part to determine the stamping process: blanking, deep drawing, punching, turn over the edge. Through the comparison of the combination of different processes and the advantages and disadvantages of the stamping process program, to determine the parts stamping process program for blanking-deep drawing-punching-flanging composite process.The stamping parts for a motorcycle small stamping, belong to mass production, production use manual feeding way, the stamping process is more complex, for the parts and the need to in forming a on the punching and plastic, increase the difficulty of the forming, for the parts from process perspective: the parts can use blanking, deep drawing, punching and flanging more single die single process vice respectively in many sets of punch up from the system, because these single small is a continuous process stamping plastic forming, plus between each working procedure of corresponding positioning error is bigger, often can produce all sorts of forming defects, and punch sets, mould number and the operating personnel more, cause low productivity and cost higher shortcomings. Therefore, it is necessary to update the process, work out the process scheme must be considered when two kind of situations: single scattered stamping process mode or process in composite for stamping die combination, it mainly depends on stamping production batch, size and precision, and other factors. Through research and analysis and calculation, through the product quality, productivity and equipment conditions, the mould manufacturing and service life, safety operation and economic benefits, and other aspects of the comprehensive analysis, comparison decided to adopt the blanking-punching-deep drawing-flanging composite die. It can improve the quality of parts and productivity, can decrease again equipment investment and cost of the mould and reduce the cost of product.Keywords: Punch forming; Stamping process; Composite die; CAD drawings目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1课题研究的目的及意义 (1)1.2国内外研究状况 (1)1.2.1国内模具发展概况 (1)1.2.2国外模具发展概况 (2)1.3 CAD软件介绍 (3)1.4课题的主要研究内容 (3)2 冲压工艺设计和冲压力的计算 (5)2.1冲压件（端盖）简介 (5)2.2确定冲压工艺方案 (5)2.3工件的毛坯尺寸计算 (7)2.4确定其搭边值 (7)2.5确定排样图 (8)2.5.1利用率的计算 (8)2.5.2确定其排样图 (8)2.6计算各工序冲压力 (9)2.7 模具结构零件设计 (10)2.7.1确定模具的结构形式 (11)2.7.2冲模零件的设计 (12)3 落料、拉深、冲孔、翻边复合模的设计 (16)3.1模具零件刃口尺寸计算 (16)3.1.1尺寸计算原则 (16)3.1.2模具间隙的选择 (17)3.1.3尺寸分类 (17)3.1.4凸、凹模尺寸计算 (18)3.2冲模工作零件的设计与计算 (19)3.2.1凸模的计算和校核 (19)3.2.2凹模的计算和校核 (23)4 设备的选择 (27)4.1模具的压力中心 (27)4.2模具闭合高度的确定 (27)4.3压力机的选取 (28)4.3.1设备类型的选取 (28)4.3.2设备规格的选择 (28)5结论 (28)参考文献 (29)致谢 (30)1 绪论1.1课题研究的目的及意义通过对此课题的研究主要掌握模具设计的一般方法及基本工序。
