压电式传感器原理及应用
《压电式传感器》课件
汽车领域
压电式传感器在汽车中用于测量和 控制关键系统的压力，如制动系统、 供油系统和排放系统，提高车辆的 性能和安全性。
与其他传感器的比较
1 压力传感器 vs. 光传感器
压力传感器可以检测和测量物体的压力，而光传感器可以用于检测光线的强度和频率。
2 压力传感器 vs. 温度传感器
压力传感器可以测量物体的压力变化，而温度传感器可以测量环境的温度变化。
续的信号处理和分析。
3
输出信号
经过处理和转换，压电式传感器将输出电压 信号转化为可读取的压力数值或其他形式的 信号。
应用领域
工业领域
压电式传感器在工业生产过程中用 于检测和测量压力、压力变化，广 泛应用于制造业、自动化系统和控 制系统。
医疗领域
压电式传感器在医学设备中用于监 测生命体征、药物输送系统、手术 器械等，确保医疗过程的安全和有 效性。
压电式传感器
欢迎来到《压电式传感器》的PPT课件！本课程将深入探讨压电式传感器的定 义、原理、种类、工作原理、应用领域、与其他传感器的比较，以及未来发 展方向。
定义
什么是压电式传感器？
压电式传感器是一种根据压电 效应原理制作的传感器，能够 将压力转化为电信号，实现压 力的检测和测量。
压电效应的原理
压电效应是指某些晶体材料在 受到压力或振动作用下，会产 生电荷分离和极化现象，从而 产生电压。
压电材料的种类
常用的压电材料包括石英、陶 瓷、聚合物等，每种压电材料 都具有不同的特性和应用领域。
工作ห้องสมุดไป่ตู้理
1
压电效应
当压电材料受到压力时，产生电荷分离和极
信号放大
2
化，从而产生电压信号。
传感器将微弱的电压信号放大，以便进行后
压电式传感器工作原理
压电式传感器工作原理压电式传感器是一种利用压电效应来实现信号检测和转换的传感器，它在工业、医疗、航空航天等领域有着广泛的应用。
那么，它的工作原理是怎样的呢？接下来，我们将对压电式传感器的工作原理进行详细介绍。
首先，我们需要了解压电效应的基本原理。
压电效应是指在某些晶体材料中，当受到外力作用时，会产生电荷的分离现象。
这是由于晶体内部的正负电荷会发生相对位移，从而产生电荷分离。
利用这一效应，可以将机械能转化为电能，实现信号的检测和传输。
在压电式传感器中，通常会使用压电陶瓷作为传感元件。
当外力作用于压电陶瓷时，会使其产生形变，从而引起内部正负电荷的相对位移，最终产生电荷分离。
这些电荷可以通过电极引出，并转化为电信号输出。
因此，压电式传感器可以将机械能转化为电信号，并实现信号的检测和测量。
除了压电陶瓷，压电式传感器中还包括了信号处理电路和外壳等组成部分。
信号处理电路可以对传感器输出的电信号进行放大、滤波和处理，从而得到更加稳定和准确的信号输出。
外壳则可以保护传感元件不受外界环境的影响，同时也可以起到固定和支撑的作用。
总的来说，压电式传感器的工作原理可以简单概括为，外力作用于压电元件，引起形变，产生电荷分离，最终转化为电信号输出。
通过信号处理电路的处理，可以得到稳定、准确的电信号，实现对外界力、压力、加速度等物理量的检测和测量。
在实际应用中，压电式传感器具有灵敏度高、响应速度快、抗干扰能力强等优点，因此被广泛应用于工业自动化控制、医疗诊断、环境监测、航空航天等领域。
它为我们提供了一种高效、可靠的物理量检测手段，对于推动科技进步和社会发展具有重要意义。
综上所述，压电式传感器利用压电效应实现了机械能到电能的转换，其工作原理简单而又高效。
通过对外力的检测和测量，可以实现对各种物理量的监测和控制，为各个领域的应用提供了重要支持。
希望本文对压电式传感器的工作原理有所帮助，谢谢阅读！。
压电式传感器的工作原理是
压电式传感器的工作原理是压电式传感器是一种广泛应用于机械、电子、医疗和生命科学等领域的传感器。
其工作原理基于压电效应，即某些晶体在受到压力或形变时会产生电荷。
压电效应是指当对称晶体（如石英、硼铽酸铋、铅锆钛酸铅等）受到外力作用时，晶体结构会发生微小的变化，从而引起晶体内部的差异电荷分布。
这种电荷分布的变化会导致晶体之间的电位差发生变化，从而产生电信号。
由于晶体具有极高的相干度，所以压电效应可以被广泛地应用于传感器中。
压电式传感器通常由压电元件和信号处理模块两部分组成。
压电元件一般采用压电陶瓷或压电聚合物制成，它们具有良好的压电效应和机械强度。
当外力施加到压电元件上时，元件会发生形变，并产生电荷。
这些电荷被采集到传感器的电极上，并由信号处理模块进行放大、滤波和转化。
压电式传感器的工作原理可以通过以下步骤来说明：1. 外力施加：当外力施加到压电元件上时，压电元件会发生形变。
形变的大小与外力的大小成正比。
2. 电荷产生：压电材料内部的结构发生微小变化时，会出现正负电荷的分离，形成电位差。
这些电荷被采集到压电元件的电极上。
3. 电荷转换：压电元件上的电荷被传送到信号处理模块进行转换。
通常使用功率放大器将电荷信号放大，以增强传感器的灵敏度和信号强度。
4. 信号处理：信号处理模块对放大的电荷信号进行滤波和转换，以适应不同的应用需求。
滤波可以去除干扰信号，而转换可以将电荷信号转化为可读取的电压或电流信号。
5. 数据采集和分析：经过信号处理后，传感器生成的电压或电流信号可以被采集和分析。
这些数据可以用于测量和监控目的，如测量物体的压力、力量、加速度、温度等。
压电式传感器具有多种优点，如高灵敏度、宽工作频段、快速响应速度和相对简单的结构等。
它们广泛应用于工业自动化、机器人技术、医疗器械、声学工程和材料科学等领域。
总之，压电式传感器基于压电效应，利用压电材料在受到压力或形变时产生电荷的特性，实现了信号的转换和测量。

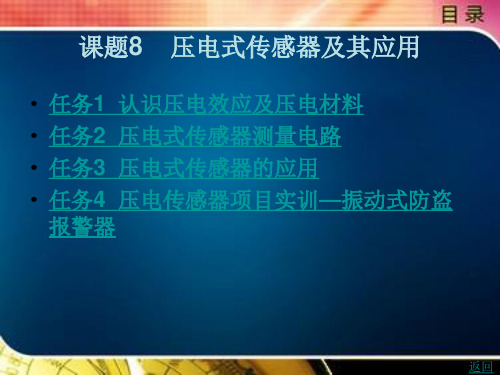

压电式传感器及其应用
压电传感器的应用工作原理
压电传感器的应用工作原理1. 什么是压电传感器压电传感器是一种将物理量（如压力、力、加速度等）转换为电信号的传感器。
它利用压电材料的压电效应，将外界作用力转化为电荷或电压信号。
压电传感器具有高灵敏度、高频响和广泛的应用领域。
2. 压电传感器的工作原理压电传感器的工作原理基于压电效应。
当压电材料受到外界力的作用时，其结构会发生微小的形变，导致内部的电荷分布发生改变。
这种形变和电荷分布的变化可通过电荷放大器转化为电压信号。
3. 压电传感器的应用领域压电传感器广泛应用于以下领域：•汽车工业：用于测量引擎的振动和冲击，以及轮胎的压力。
•医疗器械：用于测量血压、心率和呼吸频率等生理参数。
•工业自动化：用于测量流体压力、液位和温度等。
•空气质量监测：用于测量空气污染物的浓度和颗粒物的大小。
•智能手机和智能手表：用于测量姿势和运动状态。
4. 压电传感器的优势压电传感器具有以下优势：•高灵敏度：能够感知微小的力和压力变化。
•宽工作范围：可适应不同的工作环境和温度范围。
•高频响应：能够检测高频振动和震动。
•可靠性高：长寿命、稳定性好、抗干扰能力强。
5. 压电传感器的局限性压电传感器也存在一些局限性：•温度敏感性：温度变化可能会影响压电材料的性能。
•电源要求：压电传感器需要外部电源供电才能正常工作。
•信号处理复杂：输出信号通常需要经过放大和滤波等处理才能得到有用的信息。
6. 压电传感器的发展趋势随着科技的不断进步，压电传感器也在不断发展。
•小型化：压电传感器正朝着更小、更轻、更方便集成的方向发展。
•多功能化：压电传感器在信号处理和数据分析方面越来越智能化。
•无线化：压电传感器正朝着无线通信和远程监测的方向发展。
•智能化：压电传感器将与人工智能技术结合，实现更智能的应用。
总结压电传感器是一种将物理量转化为电信号的传感器，利用压电效应将外界作用力转化为电荷或电压信号。
它广泛应用于汽车工业、医疗器械、工业自动化、空气质量监测等领域。
压电式压力传感器原理
压电式压力传感器原理
压电式压力传感器是一种通过压电效应来感知压力变化并将其转化为电信号的
传感器。
它主要由压电材料、电极、外壳和连接线组成。
在应用中，压电材料受到外力作用时，会产生电荷，从而产生电压信号。
下面将详细介绍压电式压力传感器的原理。
首先，压电效应是指某些晶体或陶瓷材料在受到力的作用时，会产生电荷。
这
种材料被称为压电材料。
当外力作用于压电材料上时，材料内部的正负电荷会发生重新排列，从而在材料的两个表面上产生电荷。
这种现象被称为正压电效应。
另外，当外力去除后，压电材料会恢复到原来的状态，这种现象被称为逆压电效应。
利用这种特性，压电式压力传感器可以将压力信号转化为电信号。
其次，压电式压力传感器的工作原理是将压电材料固定在测量对象受力的位置上。
当测量对象受到压力时，压电材料会产生电荷，进而产生电压信号。
这个电压信号可以通过连接线传输到数据采集系统或控制系统中，进行信号处理和分析。
从而实现对压力信号的准确测量和监测。
最后，压电式压力传感器的原理可以简单总结为，压力作用于压电材料上时，
压电材料产生电荷，产生电压信号；电压信号经过连接线传输到数据采集系统或控制系统中，进行信号处理和分析；最终实现对压力信号的测量和监测。
总之，压电式压力传感器通过压电效应将压力信号转化为电信号，实现对压力
的准确测量和监测。
它具有灵敏度高、响应速度快、抗干扰能力强等优点，在工业自动化、航空航天、医疗器械等领域有着广泛的应用前景。
希望本文的介绍能够帮助大家更好地理解压电式压力传感器的工作原理。
压电式传感器 原理
压电式传感器原理
压电式传感器是一种常见的传感器类型，它利用压电效应来检测和转换压力、应变、加速度和力的变化。
压电效应指的是当一些特定的晶体或陶瓷材料受到压力或应变时，会产生电荷的聚集或分离，从而形成电压信号。
这种材料被称为压电材料。
常见的压电材料包括石英、压电陶瓷和聚偏二氟乙烯等。
压电式传感器的工作原理是将压电材料作为传感器的感应元件，当外界施加压力或应变时，材料会发生弹性变形，从而产生电荷的分布变化。
这个变化可以通过电极连接在压电材料上的方式来测量。
为了测量这一电荷信号，压电式传感器通常由压电材料、电极和信号调理电路组成。
当外部压力或应变作用于传感器时，压电材料产生电荷，在电极中产生电压。
信号调理电路会将这个电压信号放大、过滤和转换成可读取的信号，比如电流或电压。
压电式传感器具有许多优势，如高精度、快速响应、宽频率范围和良好的耐用性。
这些特点使得压电式传感器广泛应用于工业控制、机械测量、医疗设备和汽车工程等领域。
值得注意的是，压电式传感器的输出信号与外部压力或应变之间存在一定的非线性关系，因此在实际应用中需要进行校准和补偿。
另外，在选择和使用压电式传感器时，还需考虑适当的电极设计、尺寸选取以及工作环境对传感器性能的影响。
压电式传感器及应用解读
23
压电元件的等效电路
压电元件等效为一个与电容相并联的电荷源，也 可以等效为一个与电容相串联的电压源，
47
休息一下！！
48
30
8.3压电式传感器的应用 8.3.1 压电传感器的基本结构
在压电式传感器中，为了提高灵敏度，往往采用多片压电 晶片粘结在一起。其中最常用的是两片结构。由于压电元 件上的电荷是有极性的，因此接法有串联和并联两种 串联接法输出电压高，本身电容小，适用于以电压为输出 量及测量电路输入阻抗很高的场合；并联接法输出电荷大， 本身电容大，因此时间常数也大，适用于测量缓变信号， 并以电荷量作为输出的场合。
24
压电元件实际的等效电 路图
压电式传感器不能用于静态测量。压电元件只有 在交变力的作用下，电荷才能源源不断地产生， 可以供给测量回路以一定的电流，故只适用于动 态测量。
25
8.2.2 压电式传感器测 量电路
压电式传感器的内阻很高，要求与高输入阻抗的 前置放大电路配合，与一般的放大、检波、显示、 记录电路连接，防止电荷的迅速泄漏而使测量误 差减少。 压电式传感器的前置放大器的作用有两个：一是 把传感器的高阻抗输出变为低阻抗输出；二是把 传感器的微弱信号进行放大。
45
本章小结 某些电介质，当沿着一定方向对它施加压力时， 内部就产生极化现象，同时在它的两个表面上产 生相反的电荷；当外力去掉后，电介质又重新恢 复为不带电状态；当作用力方向改变时，电荷的 极性也随着改变；晶体受力所产生的电荷量与外 力的大小成正比，这种现象被称为压电效应。相 反，当在电介质极化方向施加电场, 这些电介质 也会产生变形，这种现象称为“逆压电效应” （电致伸缩效应）。 在自然界中大多数晶体具有压电效应, 但压电效 应十分微弱。应用于压电式传感器中的压电元件 材料一般有三类：石英晶体、经过极化处理的压 电陶瓷、高分子压电材料。
压电式振动传感器原理
压电式振动传感器原理振动传感器是一种能够检测物体振动的设备，它可以将物体的振动转换为电信号输出。
其中，压电式振动传感器是一种较为常见的振动传感器，它采用压电效应将物体的振动转换为电信号。
本文将介绍压电式振动传感器的原理、特点以及应用。
一、压电效应压电效应是指某些晶体在受到外力作用下会产生电荷，这种现象被称为压电效应。
具体地说，当物体受到压力或拉力作用时，其中的电荷分布会发生改变，从而产生电势差。
这种效应可以应用于传感器、声音设备等领域。
二、压电式振动传感器原理压电式振动传感器是利用压电效应来检测物体振动的一种传感器。
该传感器通常由压电陶瓷片、阻抗转换电路和信号处理电路组成。
当物体振动时，压电陶瓷片受到外力作用，会产生电荷分布的变化，从而在陶瓷片上产生电荷。
这些电荷通过阻抗转换电路传输到信号处理电路中，最终转换为电信号输出。
压电式振动传感器的输出信号通常是交流信号，其频率与物体振动的频率相同，振幅与物体振动的振幅成正比。
因此，可以通过测量输出信号的振幅和频率来确定物体的振动状态。
三、压电式振动传感器的特点1. 灵敏度高：压电式振动传感器可以快速响应物体的振动，具有高灵敏度。
2. 高精度：该传感器的输出信号可以精确地反映物体的振动状态，具有高精度。
3. 宽频带：压电式振动传感器的频响范围较广，可以检测多种振动频率。
4. 耐用性强：该传感器具有较好的耐用性，可以在恶劣环境下长期工作。
5. 安装方便：压电式振动传感器的安装方式较为简单，可以直接粘贴在被测物体表面。
四、压电式振动传感器的应用压电式振动传感器广泛应用于机械、汽车、航空等领域，用于检测设备的振动状态、故障诊断等。
具体应用包括以下几个方面：1. 振动监测：压电式振动传感器可以用于监测机械、电机、发动机等设备的振动状态，及时发现故障。
2. 振动分析：通过对压电式振动传感器输出信号的分析，可以了解设备的振动频率、振幅等信息，进一步分析设备的运行状态。
压电式传感器(4)
（2） 石英晶体切片压电效应
当晶体受到沿 轴方向的压力作用时 当晶体受到沿y轴方向的压力作用时，在x轴上出现电荷，它的极性 作用时， 轴上出现电荷， 轴正向为负电荷。 轴方向上不出现电荷。 为x轴正向为负电荷。在y轴方向上不出现电荷。
（2） 石英晶体切片压电效应
如果沿 轴方向施加作用力 因为晶体在x方向和y 如果沿z轴方向施加作用力, 因为晶体在x方向和y方向所产生的形 施加作用力, 变完全相同, 所以正负电荷重心保持重合, 电偶极矩矢量和等于零。 变完全相同, 所以正负电荷重心保持重合, 电偶极矩矢量和等于零。 这表明沿z轴方向施加作用力, 晶体不会产生压电效应。 这表明沿z轴方向施加作用力, 晶体不会产生压电效应。
§2.6 压电式传感器
§2.6 压电式传感器
概念： 概念：以具有压电效应的元件作为转换元件的有源传感 器称作压电式传感器 器称作压电式传感器。 压电式传感器。 功能：既可以把机械能转化为电能，也可以把电能转化 功能：既可以把机械能转化为电能， 为机械能。 为机械能。 用途：用于跟力有关的物理量的测量。 用途：用于跟力有关的物理量的测量。 如：（1）力、压力、加速度、机械冲击和振动等。 压力、加速度、机械冲击和振动等。 也可用于超声波的发射与接收装置。 （2）也可用于超声波的发射与接收装置。 工作原理：是基于某些材料的压电效应。 工作原理：是基于某些材料的压电效应。 常见压电材料有石英晶体 常见压电材料有石英晶体及多晶压电陶瓷 石英晶体及
§2.6 压电式传感器
压电材料的主要特性参数
•压电常数是衡量材料压电效应强弱的参数，它直接关系到压电输出的灵 压电常数是衡量材料压电效应强弱的参数， 是衡量材料压电效应强弱的参数 敏度。 敏度。 •压电材料的弹性常数、刚度决定着压电器件的固有频率和动态特性。 压电材料的弹性常数 刚度决定着压电器件的固有频率和动态特性。 弹性常数、 介电常数有关 •对于一定形状、 尺寸的压电元件，其固有电容与介电常数有关; 而固有 对于一定形状、 尺寸的压电元件，其固有电容与介电常数有关; 电容又影响着压电传感器的频率下限。 电容又影响着压电传感器的频率下限。 •在压电效应中，机械耦合系数等于转换输出能量（如电能）与输入的能 在压电效应中，机械耦合系数等于转换输出能量（如电能） 等于转换输出能量 如机械能）之比的平方根; 量（如机械能）之比的平方根; 它是衡量压电材料机电能量转换效率的一 个重要参数。 个重要参数。 •压电材料的绝缘电阻将减少电荷泄漏，从而改善压电传感器的低频特性。 压电材料的绝缘电阻将减少电荷泄漏，从而改善压电传感器的低频特性。 电阻将减少电荷泄漏 •压电材料开始丧失压电特性的温度称为居里点温度。 压电材料开始丧失压电特性的温度称为居里点温度 居里点温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压电式传感器原理及应用
压电效应是指一些晶体材料在受到外力作用时，会产生电势差和电荷分布不均，即产生电荷偶极矩，从而在外加电场作用下发生形变。
常见的压电材料有石英、陶瓷和聚偏氟乙烯等。
当压电材料受到外力作用时，材料内部的电荷分布会出现改变，从而产生电势差。
此时，可以通过测量电荷或电势差的变化来间接测量外力的大小。
压电式传感器一般由压电材料、电极、保护壳等组成。
当外力作用于传感器的压电材料上时，压电材料会产生电荷偶极矩，从而产生电势差。
电极用来收集这些电荷，并将信号输出到外部电路中进行处理。
为了提高传感器的灵敏度和稳定性，常常在压电材料上覆盖一层薄膜电极以增加电荷的收集效果。
1.声波传感器：压电式传感器可以用来探测声波的压力和振动。
在市场上常见的麦克风和扬声器就是基于压电效应工作的传感器。
2.加速度计：压电式传感器可以用来测量物体的加速度和振动，常用于汽车、飞机等交通工具中，以及机械设备中对振动进行监测和控制。
3.压力传感器：压电式压力传感器可以用来测量液体和气体的压力，广泛应用于工业自动化控制、航空航天、汽车工业等领域。
4.应变计：压电应变计可以用来测量物体的形变和变形，广泛应用于材料力学测试、结构工程、土木工程、航空航天等领域。
5.流量计：压电式传感器可以用于测量液体和气体的流量，广泛应用于水务系统、天然气供应系统、石油化工等领域。
在这些应用中，压电式传感器具有灵敏度高、响应速度快、能够直接转换物理量为电信号等优点。
然而，也有一些局限性，比如温度对其工作性能的敏感性较高，需要进行温度补偿以提高精度和稳定性。
总结起来，压电式传感器是一种基于压电效应工作的传感器，适用于多个领域，如声波传感、加速度计、压力传感、应变计和流量计等。
通过测量压电材料产生的电势差和电荷分布，可以间接测量外力的大小和形变情况。
压电式传感器具有灵敏度高、响应速度快等优点，但同时也有温度敏感性高的限制。
