水平位移观测
水库大坝支护水平位移观测记录表(全站仪)
水库大坝支护水平位移观测记录表(全站
仪)
观测日期: [日期]
说明:
- 每个监测点的测量值以平均值表示。
- 请填写实际观测日期和各个监测点的水平位移数值。
- 数值单位为 [单位]。
注意事项:
- 测量应该在每天固定时间进行，以确保结果的准确性。
- 使用全站仪测量各个监测点的水平位移。
- 确保仪器校准正确，并遵循操作手册中的指示进行测量。
- 观测时应当保持观测仪器与监测点之间的固定测量距离，以减少误差。
- 将测量结果填写在表格中，包括每个监测点的两次测量值和其平均值。
该观测记录表用于监测水库大坝支护结构的水平位移情况。
通过定期观测和记录各个监测点的水平位移数值，可以及时发现水库大坝结构的稳定性问题，并采取相应的维护和修复措施，保障水库大坝的安全运行。
基坑水平位移监测报告
基坑水平位移监测报告一、引言基坑工程是建筑工程或地下设施建设的重要组成部分，通过对基坑的水平位移进行监测能够对基坑的稳定性进行评估。
本报告旨在对基坑工程的水平位移监测进行分析和评估。
二、监测方案1.监测目标：本次监测的目标是对基坑工程的水平位移进行实时监测，评估基坑的变形情况，确保基坑的稳定性。
2.监测方法：本次监测采用全站仪进行监测，通过对基坑周边的固定点进行连续观测，并记录监测数据。
3.监测时间：监测时间为从基坑开挖开始至基坑边坡稳定后的一段时间，共计3个月。
4.监测频率：每天进行连续观测，每次观测时间为30分钟。
5.监测点的选择：共选择了10个监测点，分布在基坑周边的固定墙面上，并采用固定螺栓进行固定。
三、监测结果1.监测数据的处理：对每次观测得到的数据进行整理和分析，并计算出每个监测点的水平位移。
2.监测数据的结果表格如下所示：监测点编号，监测日期，初始水平位移（mm），第1次观测水平位移（mm），第2次观测水平位移（mm），…… ，第90次观测水平位移（mm）-----------，----------，-------------------，----------------------，----------------------，-----，-----------------------1，2024.1.1，0，2，4，……，82，2024.1.1，0，1，3，……，7……，……，……，……，……，……，……10，2024.1.1，0，3，5，……，9（插入监测结果图）四、分析与评估1.初始水平位移分析：通过对初始水平位移数据进行分析，可以发现在基坑开挖之前，各个监测点的水平位移均为0，说明基坑围护结构的初期稳定性良好。
2.观测水平位移变化分析：通过对观测水平位移数据的变化进行分析，可以发现水平位移在观测期间呈逐渐增加的趋势，但增加速度逐渐减缓。
这说明基坑在开挖过程中发生了一定的变形，但整体变形趋于稳定。

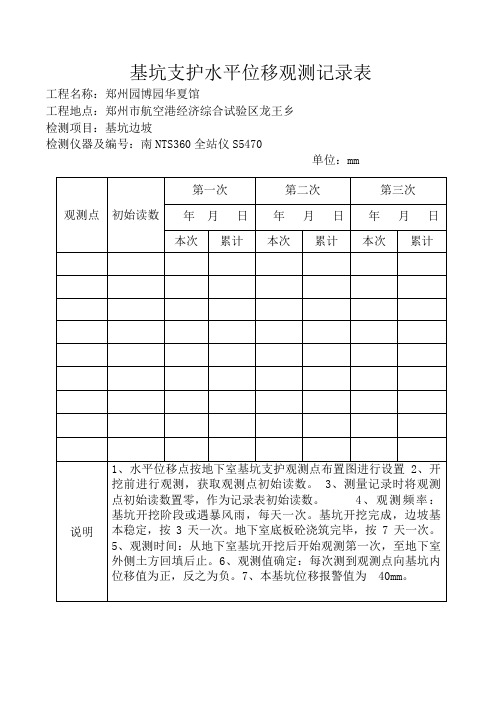

基坑支护水平位移观测记录表
基坑支护水平位移观测记录表
工程名称：郑州园博园华夏馆
工程地点：郑州市航空港经济综合试验区龙王乡
检测项目：基坑边坡
检测仪器及编号：南NTS360全站仪S5470
单位：mm
观测点初始读数
第一次第二次第三次
年月日年月日年月日本次累计本次累计本次累计
说明1、水平位移点按地下室基坑支护观测点布置图进行设置 2、开挖前进行观测，获取观测点初始读数。
3、测量记录时将观测点初始读数置零，作为记录表初始读数。
4、观测频率：基坑开挖阶段或遇暴风雨，每天一次。
基坑开挖完成，边坡基本稳定，按3天一次。
地下室底板砼浇筑完毕，按7天一次。
5、观测时间：从地下室基坑开挖后开始观测第一次，至地下室外侧土方回填后止。
6、观测值确定：每次测到观测点向基坑内位移值为正，反之为负。
7、本基坑位移报警值为 40mm。
浅谈基坑深层水平位移监测技术
浅谈基坑深层水平位移监测技术深层水平位移监测是指通过使用测斜仪，全面监测基坑挖掘、公路地基、坝体等工程土体内部位移变化情况，这对实时掌握工程质量、保证安全施工可发挥重要作用。
基于此，本文以某工程实例为背景，简述基坑监测中深层水平位移的监测原理以及误差分析。
标签：基坑监测;深层水平位移;测斜仪;原理;误差分析随着我国城市化进程的不断发展，深基坑工程在地铁、立体交通、人防工程、超高层建筑以及地下大型构筑物建设中越来越常见。
深层水平位移监测成为众多深大基坑施工监测工作中至关重要的监测项目。
本文主要论证测斜仪在深层水平位移监测中的应用，通过对观测原理的介绍，分析基坑深层水平位移监测时产生误差的原因及测斜管变形成因。
0概述基坑监测主要由桩（坡）顶水平位移、锚杆（索）拉力地下水位、深层水平位移及支撑轴力等几部分检测工作组成，其中深层水平位移监测工作以反映基坑变化为主要监测目的。
深层水平位移监测是一项技术性较强的测试项目，在挖掘基坑过程中，开展围护结构及其周边环境变化的监测工作，获取监测结果可在施工期间作为评价支护结构工程安全性和施工对周边环境产生影响的重要依据，同时还可及时准确地预测危害环境安全的隐患，以便针对性开展预防工作，避免事故发生。
深层水平位移监测主要使用测斜仪来监测。
测斜仪可分为四个部分：探头、导管、电缆、读数仪。
1测斜仪测斜原理测斜仪是一种伺服加速器式测斜器，主要通过对仪器与铅垂线之间倾角θ的变化值进行精准测量，并以此计算出基坑支护监测点垂直水平位移。
测斜仪以准确测定解构桩（墙）体倾斜值为主要观测方式。
测斜仪是由可以连续多点测量的滑动式仪器作为其主要构成部分，滑动式仪器由测斜管、探头和数据采集系统组成。
选用伺服加速度计作为探头的敏感元件，作为一种力平衡式伺服系统，在重力影响下，其可以将传感器探头和地球重心方向产生的倾斜角θ为基础，向铅垂做出一个角度的摆动，并通过高灵敏度换能器转换为一个信号，待完成信号分析后，监测点水平位移值ΔXi会直接计算出来，并显示于液晶屏。
水平位移观测记录表
项目名称： 贵州省黔南州惠水县咕噜云岭风景区旅游基础设施建设工程（一期） 位移 观测次数 观测日期 1 平面坐标(m) 观测点1 本次位移 （△mm） 累计位移 （△mm） 平面坐标(m) 观测点2 本次位移 （△mm） 累计位移 （△mm） 平面坐标(m) 观测部位：游客中心一号挡土墙 观测点3 本次位移 （△mm） 累计位移 （△mm）
2
3
4
5
6
7
8ቤተ መጻሕፍቲ ባይዱ
观测量人：
审核人：
技术负责人：
监理单位：
水平位移观测记录表
项目名称： 贵州省黔南州惠水县咕噜云岭风景区旅游基础设施建设工程（一期） 位移 观测次数 观测日期 1 平面坐标(m) 观测点4 本次位移 （△mm） 累计位移 （△mm） 平面坐标(m) 观测点5 本次位移 （△mm） 累计位移 （△mm） 平面坐标(m) 观测部位：游客中心一号挡土墙 观测点6 本次位移 （△mm） 累计位移 （△mm）
2
3
4
5
6
7
8
观测量人：
审核人：
技术负责人：
监理单位：
水平位移观测记录表
项目名称： 贵州省黔南州惠水县咕噜云岭风景区旅游基础设施建设工程（一期） 位移 观测次数 观测日期 1 平面坐标(m) 观测点7 本次位移 （△mm） 累计位移 （△mm） 平面坐标(m) 观测点8 本次位移 （△mm） 累计位移 （△mm） 平面坐标(m) 观测部位：游客中心一号挡土墙 观测点9 本次位移 （△mm） 累计位移 （△mm）
2
3
4
5
6
7
8
观测量人：
审核人：
技术负责人：
监理单位：
基于GPS的建筑物水平位移测量方法
基于GPS的建筑物水平位移测量方法随着现代建筑物的高耸和复杂化，对于建筑物的安全监测和维护显得尤为重要。
而建筑物的水平位移是其中一个需要密切关注的要素。
近年来，利用全球定位系统（GPS）来进行建筑物水平位移测量的方法逐渐受到研究者的关注。
本文将探讨基于GPS的建筑物水平位移测量方法。
一. GPS原理首先，我们需要了解GPS的基本原理。
GPS系统是利用一组遍布全球的卫星进行定位与导航的系统。
GPS接收机通过接收卫星发射的信号来确定其与卫星的距离，并通过三角测量的原理计算出接收机的定位坐标。
通过将多个卫星的信号进行组合计算，GPS可以提供精确的三维位置定位。
二. 基于GPS的建筑物水平位移测量方法主要通过比较建筑物特定位置在不同时刻的GPS测量结果来获取其水平位移的信息。
下面介绍两种常见的方法：1. 相对定位法相对定位法是通过在建筑物表面布设一定数量的GPS接收器，通过接收多个卫星的信号进行定位，然后将这些接收器的测量结果进行比较，从而得到建筑物相对位移的信息。
在实施相对定位法时，首先需要将接收器布设于建筑物表面的多个位置，并确保这些接收器能够同时接收到相同的卫星信号。
然后，通过对接收器进行基线解算和相对位置计算，可以得到各个接收器之间的相对位移数据。
相对定位法的优点在于可以在一次测量中获得多个测点的信息，从而提高了效率。
然而，由于建筑物本身的特殊性，如遮挡物和多路径效应等，相对定位法的精度可能会受到一定的限制。
2. 绝对定位法绝对定位法是通过将建筑物附近的一个参考点与GPS接收器的测量结果进行比较，来获得建筑物的水平位移信息。
这个参考点通常是地表上的一个稳定固定点，其位置坐标已经通过其他测量方法精确测得。
在实施绝对定位法时，首先需要在建筑物附近的参考点和建筑物表面布设GPS接收器，并测量它们的位置坐标。
然后，在建筑物进行水平位移时，通过比较参考点和建筑物接收器的测量结果，可以计算出建筑物的水平位移。
基坑水平位移监测
深基坑水平位移监测测量深基坑水平位移可采用视准线法、小角度法、投点法、前方交会法、自由设站法、极坐标法等。
本节简要叙述常用的小角度法、极坐标法及前方交汇法。
监测控制值：项目预警值报警控制值水平位移>3mm/d 或24mm30mm监测频率:项目变化量>3mm/d 开挖前开挖后报警后及突发状况监测频率(1-2)次/d 1 次/3d1次/d加大监测频率基准点及测点布置要求:监测基准点应在基坑开挖影响范围之外设立强制对中观测墩，且尽量通视各测点，观测墩使用混凝土浇筑地下地面，顶面长宽20CM*20CM,顶部嵌入焊接中心螺旋的钢板，螺旋与钢板垂直且均做防腐处理。
监测基准点观测按三级平面控制要求施测，且每个月与高等级控制网联测一次。
为防止观测墩被破坏，顶部应加钢保护盖。
埋设示意图如下：图HO. 1 水平位移观测墩匚单位，mm)岩层点观测墩》Cb) 土坛点观测嫩当采用精密的光学对中装置时，对中误差不宜大于，且尽量通视测点。
在混凝土支撑、连续墙顶等混凝土结构上安装水平位移桩，可直接在结构上用冲击钻主筋主筋31 2地面成孔插入水平位移桩，垂直放置，缝隙使用锚固剂填充，容易受施工破坏的地方应加保护装置。
在土体等松软结构埋设水平位移测点应采用混凝土桩顶插入水平位移桩的形式，混凝土桩采用直径10CM地下50C M地面10CM，中心用钢筋加固。
如有需要应加保护装置，并设置醒目标志。
实物图如下：仪器架设：到达测量现场后打开仪器箱一段时间，使仪器温度与周围环境温度相适应，消除由环境温度带来的误差。
检查设备是否完整，配件是否齐全，电源电力是否充足等。
仪器架设时应注意仪器安全，在光滑的地面上架设全站仪时须在脚架上套绳索，防止脚架滑落损坏仪器。
全站仪脚架高度与观测者肩高齐平，拧紧脚架螺旋，将脚架均匀架设在基准点上。
取出仪器一手提全站仪手提柄，一手拧紧中心螺旋，将全站仪平稳架设在脚架上。
对中整平：在有强制对中装置的观测墩上架设全站仪时，应一手提全站仪手提柄，另一只手旋转基座使仪器牢固地固定在观测墩上。
边坡水平位移监测方案
边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前，首先需要对监测的边坡工程进行详细的概述。
该边坡位于_____地区，属于_____类型的边坡（如土质边坡、岩质边坡等）。
边坡的高度为_____米，长度为_____米，坡度约为_____度。
边坡周边的环境情况包括_____（如建筑物、道路、河流等）。
边坡的用途为_____（如公路护坡、建筑场地边坡等）。
二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工过程中以及使用期间的位移变化情况，为工程的安全施工和正常使用提供可靠的数据支持。
具体包括以下几个方面：1、及时发现边坡可能出现的失稳迹象，为采取相应的加固措施提供依据。
2、验证边坡支护设计的合理性，为优化设计提供参考。
3、为施工过程中的安全管理提供决策依据，确保施工人员和周边环境的安全。
4、长期监测边坡的稳定性，为工程的后期维护和管理提供数据支持。
三、监测依据本次边坡水平位移监测方案的制定依据以下规范和标准：1、《工程测量规范》（GB 50026-2020）2、《建筑变形测量规范》（JGJ 8-2016）3、《岩土工程监测规范》（GB 50497-2019）4、边坡工程的设计文件和相关技术要求四、监测内容边坡水平位移监测的主要内容包括以下几个方面：1、边坡顶部水平位移监测在边坡顶部沿纵向每隔_____米设置一个监测点，监测点采用混凝土标石或钢钉进行埋设。
使用全站仪或水准仪对监测点的水平位移进行定期观测，观测精度不低于_____毫米。
2、边坡坡面水平位移监测在边坡坡面上每隔_____米设置一个监测剖面，每个剖面上每隔_____米设置一个监测点。
监测点采用锚杆或土钉进行固定，并安装位移传感器进行实时监测。
监测数据通过无线传输方式发送至监测中心，实现远程实时监控。
3、周边建筑物水平位移监测对边坡周边可能受到影响的建筑物进行水平位移监测，在建筑物的墙角、柱基等部位设置监测点，监测方法与边坡顶部水平位移监测相同。
深层水平位移观测检测报告
深层水平位移观测检测报告xx-20xx-00xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx公司二〇一三年x月声明第页共页深层水平位移试验检测报告iii目录第1章工程概况 (1)第2章检测目的 (1)第3章检测依据 (1)第4章检测设备 (2)4.1主要仪器设备 (2)4.2主要仪器设备 (2)第5章检测等级 (2)第6章仪器工作原理及方法 (3)6.1仪器工作原理 (3)6.2仪器使用方法 (4)第7章检测数据处理 (5)第8章检测结论及建议 (11)第1章工程概况受xxxxxxxxxxxxxxx的委托，xxxxxxxxxx承担了深层水平位移参数的检测任务。
由于深层水平位移属于长期观测项目，在征得xxxx的情况下，采用现场模拟的方式进行。
2013年9月5日选择公司xxxx旁一处空地来模拟滑坡体的深层水平位移，该滑坡体命名为A 滑坡体，在A滑坡进行深层水平位移检测。
第2章检测目的1、使试验检测人员了解地表沉降的测试过程。
2、通过地表沉降观测参数检测，评定公司检测人员是否具备检测深层水平位移的数的检测能力。
第3章检测依据1、《工程测量规范》（GB 50026-2007）；2、《建筑变形测量规范》（JGJ 8-2007）；3、《大坝观测仪器测斜仪》（SL 362-2006）。
第4章检测设备4.1主要仪器设备本次观测采用的仪器设备见表4.1，表4.1 检测主要仪器、设备表4.2主要仪器设备桥梁检测时气温：xxxxxxxxxx，天气：晴。
在整个外业工作期间，检测设备均在检定有效期内，运行正常。
第5章检测等级由于本次模拟的A滑坡体模拟为普通滑坡体，根据《工程测量规范》（GB50026-2007）第10.1.3之规定，本项目为四等变形监测等级进行观测。
四等变形监测的等级划分及精度指标和其适用范围见表5.1。
表5.1 四级变形测量的级别、精度指标及其适用范围第6章 仪器工作原理及方法6.1仪器工作原理滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。
水平位移监测极坐标法步骤
水平位移监测极坐标法步骤嘿，咱今儿就来讲讲水平位移监测极坐标法的那些事儿哈！首先呢，得选好观测点和基准点呀。
这就好比你要去一个陌生的地方，得先找到个靠谱的出发点和目的地一样。
观测点就是咱要监测的那个点，基准点呢就是咱用来参照的那个稳稳的点。
可别小瞧了这一步，选得不好，后面可就容易出岔子咯！然后呢，就是要架好仪器啦。
把那全站仪稳稳当当地架在合适的地方，就像给咱的监测工作搭了个坚实的舞台。
调整好角度，让它能清楚地看到观测点和基准点。
接下来呀，就开始测量啦！先瞄准基准点，读取数据，这就好比给基准点拍了张快照。
然后再瞄准观测点，读取数据。
这一系列操作下来，就得到了一组关键的数据。
测量可不是一次就完事儿了哦，得反复进行多次呢。
就像你要确认一件事，得多问几遍心里才踏实呀。
这样才能保证数据的准确性和可靠性。
测完了数据，就得好好算一算啦。
根据那些测量得到的数据，通过一些公式和计算，就能得出观测点的水平位移情况啦。
这计算可不能马虎，得细心再细心，不然得出个错的结果，那不就白忙活啦！你想想看，这水平位移监测多重要啊。
就像我们的房子、桥梁、大坝这些大家伙，要是它们的位置有了啥变化，不及时发现可不得了。
而极坐标法呢，就是我们发现这些变化的好帮手。
它就像是一个敏锐的侦探，能帮我们察觉到那些细微的位移变化。
有了它，我们就能更好地保障这些建筑物的安全，让它们稳稳地为我们服务呀。
所以说呀，掌握好水平位移监测极坐标法的步骤，那可真是太有必要啦！咱可不能小瞧了这看似简单的几步，每一步都得认真对待，才能让监测工作发挥出最大的作用呀！这就是水平位移监测极坐标法，你了解了吗？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平位移观测
默认分类2010-05-22 09:27:45 阅读21 评论0 字号：大中小订阅
12.4 水平位移观测
根据场地条件，水平位移的观测方法可分为基准线法（包括视准线，引张线等），小角法、几何大地测量方法（包括导线法、变会法、GPS观测监测网等）。
12.4.1 基准线测定水平位移
基准线法的原理是以通过水式建筑物轴线（例如大坝轴线）或平行于建筑物轴线的固定不变的铅直平
面为基准面，根据它来测定建筑物的水平位移。
图12-2为某坝坝顶基准线示意图。
A，B分别为在坝两端所选定的基准线端点。
当经纬仪在A点，在B点安置标牌，则通过仪器中心的铅直线与B点处固定标志中心所构成的铅直平面P即形成基准线法中的基准面。
这种由经纬仪的视准面形成基准面的基准线法，我们称之为视准线法。
视准线法按其所使用的工具和作业方法的不同，又可分为“测小角法”和“活动砚牌法”。
测小角法是利用精密经纬仪精确地测出基准线方向与置镜点到观测点的视线方向之间所夹的小角，从而计算观测点相对于基准线偏离值。
活动砚牌法则利用活动砚牌上的标尺，直接测定此项偏离值。
随着激光技术的发展，出现了由激光束建立基准面的基准线法，根据其确定偏离值的原理，有以激光束替代经纬仪视线的“激光经纬仪准直”和利用光干涉原理的“波带板激光准直”（三点法准直）。
在大坝廊道的特定条件下，采用通过拉直的钢丝的竖直面作为基准面来测定坝体偏离值具有一定的优
越性，这种基准线法称之为引张线法。
由于建筑物的位移值一般来说是很小的，因此对位移值的观测精度要求很高（例如混凝土坝位移观测的中误差要求小于），因而在各种测定偏离值的方法中都采取了一些提高精度的措施。
对基准线端点的设置、对中装置构造、觇牌设计及观测程序等均进行了不断的改进。
1.观测墩
目前，一般采用钢筋混凝土结构的观测墩。
观测墩底座部分要求直接浇筑在基岩上，以确保其稳定性。
为了减少仪器与觇牌的安置误差，在观测墩顶面常埋设固定的强制对中设备，通常要求它能使仪器及觇牌的偏心误差小0.1mm。
满足这一精度要求的强制对中设备式样很多，有采用圆锥、圆球插入式的，有用埋设中心螺杆的，也有采用置中圆盘的（如图12-3）。
置中圆盘的优点是适用于多种仪器，对仪器没有
损伤，但加工精度要求较高。
2.觇牌图案形状、尺寸及颜色
视准线法的主要误差来源之一是照准误差，研究觇牌形状、尺寸及颜色对于提高视准线的观测精度具有重要意义。
一般地说，觇牌设计应考虑以下5个方面。
①反差大：用不同颜色的觇牌所进行的试验表明，以白色作底色，以黑色作图案的觇牌为最好。
白色
与红色配合，虽则能获得较好的反差，但它相对前者而言易使观测者产生疲劳。
②没有相位差：采用平面觇牌可以消除相位差，在视准线观测中一般采用平面觇牌。
③图案应对称。
④应有适当的参考面积：为了精确照准，应使十字丝两边有足够的比较面积，同心圆环图案对精确照
准是不利的。
⑤便于安置：所设计的觇牌希望能随意安置，亦即当觇牌有一定倾斜时仍能保证精确照准。
实验表明，如图12-4的双线标志（白底，标志为黑色）是比较合适的图案。
试验表明，在觇牌的分划板倾斜大约时，观测者仍可通过十字丝两边楔形面积的比较达到精确照准的目的。
其双线标志的宽度可按下式计算：
（12-7）
式中：S—视线长度；
b—十字丝单丝粗；
f—物镜焦距。
对于近距离照准，可采用单线标志（用十字丝双丝夹标志来照准），单线标志宽度可按正式计算：
（12-8）
式中：u—十字丝双丝所夹角值；。
