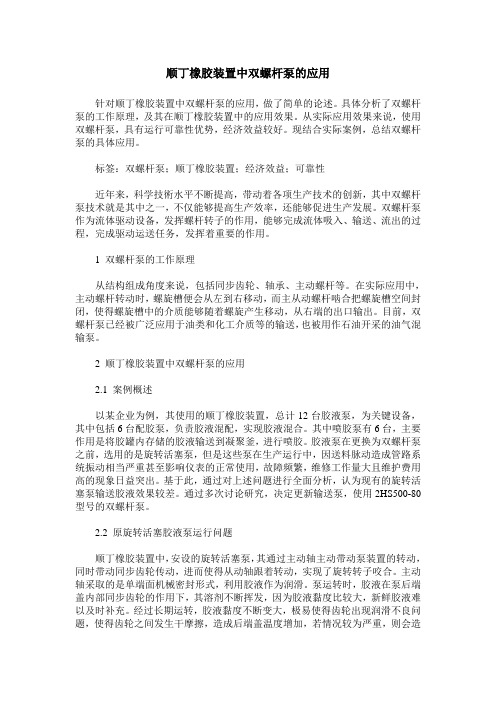

顺丁橡胶装置中双螺杆泵的应用
顺丁橡胶装置中双螺杆泵的应用针对顺丁橡胶装置中双螺杆泵的应用，做了简单的论述。
具体分析了双螺杆泵的工作原理，及其在顺丁橡胶装置中的应用效果。
从实际应用效果来说，使用双螺杆泵，具有运行可靠性优势，经济效益较好。
现结合实际案例，总结双螺杆泵的具体应用。
标签：双螺杆泵；顺丁橡胶装置；经济效益；可靠性近年来，科学技術水平不断提高，带动着各项生产技术的创新，其中双螺杆泵技术就是其中之一，不仅能够提高生产效率，还能够促进生产发展。
双螺杆泵作为流体驱动设备，发挥螺杆转子的作用，能够完成流体吸入、输送、流出的过程，完成驱动运送任务，发挥着重要的作用。
1 双螺杆泵的工作原理从结构组成角度来说，包括同步齿轮、轴承、主动螺杆等。
在实际应用中，主动螺杆转动时，螺旋槽便会从左到右移动，而主从动螺杆啮合把螺旋槽空间封闭，使得螺旋槽中的介质能够随着螺旋产生移动，从右端的出口输出。
目前，双螺杆泵已经被广泛应用于油类和化工介质等的输送，也被用作石油开采的油气混输泵。
2 顺丁橡胶装置中双螺杆泵的应用2.1 案例概述以某企业为例，其使用的顺丁橡胶装置，总计12台胶液泵，为关键设备，其中包括6台配胶泵，负责胶液混配，实现胶液混合。
其中喷胶泵有6台，主要作用是将胶罐内存储的胶液输送到凝聚釜，进行喷胶。
胶液泵在更换为双螺杆泵之前，选用的是旋转活塞泵，但是这些泵在生产运行中，因送料脉动造成管路系统振动相当严重甚至影响仪表的正常使用，故障频繁，维修工作量大且维护费用高的现象日益突出。
基于此，通过对上述问题进行全面分析，认为现有的旋转活塞泵输送胶液效果较差。
通过多次讨论研究，决定更新输送泵，使用2HS500-80型号的双螺杆泵。
2.2 原旋转活塞胶液泵运行问题顺丁橡胶装置中，安设的旋转活塞泵，其通过主动轴主动带动泵装置的转动，同时带动同步齿轮传动，进而使得从动轴跟着转动，实现了旋转转子咬合。
主动轴采取的是单端面机械密封形式，利用胶液作为润滑。
泵运转时，胶液在泵后端盖内部同步齿轮的作用下，其溶剂不断挥发，因为胶液黏度比较大，新鲜胶液难以及时补充。
HPW系列双螺杆泵使用维护说明书2
1. HPW系列双螺杆泵技术数据1.1 用途：原有输送位号：1.2 操作：□连续□不连续主设备数：1.3 制造商：天津泵业机械集团有限公司订单号：1.4 用户要求参数：——最高工作温度t mzx：85 ℃——正常工作温度tn ：℃——泵流量Q ：135 m3/h——泵进口压Ps ：MPa——泵出口压力Pd ： 5.0 MPa——泵进出口压差ΔP ： 5.0 MPa——输送介质粘度υ：500-750 mm2/s——介质名称：原油1.5 HPW双螺杆泵数据——泵型号：HPW7T.3-38——泵流量Q ：135 m3/h——泵进口压Ps ：MPa——泵出口压力Pd ：MPa——泵进出口压差ΔP ： 5.0 MPa——泵转速n ：1450 rpm——泵轴功率p ：286 kw——最高工作温度t mzx o：85 ℃——正常工作温度tn o ：80 ℃——输送介质粘度υ：500－750 mm2/s——介质名称：原油——泵效率η：mm2/s——泵重量w ：kg1.6驱动机数据——驱动机名称、型号：YB355L2-4B3——驱动机重量kg——驱动机功率315 kw——驱动机转速1450 rpm——防爆等级：dⅡBT4——防护等级：IP54——制造商：南阳防爆电机厂2.HPW系列双螺杆泵工作原理HPW系列双螺杆泵是一种转子式容积泵。
其主、从螺杆通过轴承与同步齿轮的精确限位后，使主、从螺杆之间及螺杆和衬套之间保持固定的间隙。
主、从螺杆与衬套相配合形成连续的封闭腔，通过主动螺杆的旋转，在进口端的转子啮合处形成压力降，使进入封闭腔的介质沿轴向排向出口端。
3.HPW系列双螺杆泵特点3.1 结构特点：——转子采用双吸结构，轴与螺旋套分体，主要由泵体、衬套、轴、螺旋套、机械密封、同步齿轮等主要部件构成，水平进口，垂直出口。
自带全回流式安全阀——泵体采用全焊接形式。
——机械密封采用HJ97GN型单端面机械密封，适用于原油输送。
【采油PPT课件】螺杆泵采油技术
7 4 5 1
6
2 3
图 2 驱动装置的组成
目录
一、螺杆泵系统组成及工作原理 二、螺杆泵结构及表示方法 三、螺杆泵的驱动装置 四四、、螺螺杆杆泵泵的的配配套套技技术术 五、螺杆泵井管理与维护
管柱防脱技术
•支撑卡瓦 •张力油管锚 •防扭锚 •反扣油管
图7-25a DQ0552支撑卡瓦
图7-25b 卡瓦中心管
序 螺杆泵
号
型号
排量 范围 m3/d
额定 扬程 Mpa
1 GLB800-14 112-280 8
2 GLB500-14 72-180
8
3 GLB280-20 32-80
10
4 GLB200-33 22-56
12
5 GLB200-20 22-56
10
6 GLB120-33 14-34
12
7 GLB120-20 14-34
(4) 投产后的螺杆泵应在最低转速下运行，当液面稳定 后，过载电流最高极限不允许超出正常运行的1.2倍，时 间整定不大于10min，变转速后的方法同上。
(5) 开井启抽前必须先检查地面管线流程，然后启动机 组，启动后至少观察10min以上。
(6) 经常观察减速箱的油面，每半年更换一次减速箱内 齿轮油。
摩擦焊接式空心防脱抽油杆
2000年初，我们总结以往的经验教训， 把实心抽油杆的锻造结构与摩擦焊接式空心 防脱抽油杆的插接结构有机地结合起来，使 这种抽油杆兼具高承扭和防脱两大优点，这 就是目前的镦锻式防脱空心抽油杆。
镦锻式空心防脱抽油杆
此外还有锥螺纹结构的空心及实心抽 油杆，实心锥螺纹结构由采油三厂开发， 空心锥螺纹由大港新世纪生产。
9 GLB75-20 φ89 2 7/8″TBG 30 4.0 144
螺杆泵采油技术简介.ppt
螺杆泵定子是用丁腈橡胶衬套浇铸粘接在钢体外套内而形成的一种腔体装置。定子内表面呈双螺旋曲面，与转子外表面相配合。
单头螺杆
在单螺杆泵中，只有一个螺杆，。 螺杆的任一断面都是半径为r的圆，如图3-1所示。整个螺杆的形状可以看成是由很多半径为r的薄圆盘组成，不过这些圆盘的中心O1分布在一条圆柱螺旋线上，该圆柱的半径为螺杆泵的偏心距e，螺旋线的螺距为t。螺杆一般是由合金钢调质后经防腐耐磨处理的，具有较高的强度和耐磨性。
（1）电动潜油螺杆泵采油系统
将潜油电动机、保护器与螺杆泵组合在一起，下入井下，利用电缆将其地面电力输送到井下潜油电动机，地面上有变压器和自动控制柜等。当井底电机接通电源后，电机驱动螺杆泵工作，将井底原油泵入油管内，并通过油管柱流至井口，最后输送到计量站。正常工作时泄油器（同电动潜油离心泵）通孔是关闭的，起下油管时泄油器旁通孔被打开，使油套管之间相互连通，便于起下油管作业。
四、地面驱动螺杆泵主要配套设备
1．螺杆泵地面驱动头 (1)结构形式 地面驱动头主要是一个减速系统，它将动力源的高转速降低到适合螺杆泵、及抽油杆的转速，一般为150—500r／min，目前应用的驱动头的结构形式主要有四种。
1)偏置式：
电机呈卧式或立式，由皮带轮第一级皮带减速传给减速箱，减速箱体内部有一对伞齿轮，功能是将水平轴的旋转变为垂直轴的旋转。箱体与井口法兰连接，钢圈密封，光杆用盘根盒密封。偏置式驱动装置的特点是重量轻，体积小，不需用平衡装置。
第一节螺杆泵采油技术
一、 螺杆泵的结构与工作原理 1．螺杆泵的结构形式 螺杆泵的主要组成部分是螺杆（转子）及与之相配套的衬套（定子）。螺杆泵按其具有的螺杆的个数不同，可分为单螺杆泵、双螺杆泵、三螺杆泵、五螺杆泵等。在油田所用的螺杆抽油泵泵中，以单螺杆泵为主。本节主要讨论单螺杆泵。
LG型立式螺杆泵结构简图及工作原理
LG型立式螺杆泵结构简图及工作原理一、LG型立式螺杆泵产品概述：LG立式螺杆泵也叫浓浆泵属于转子式容积泵，LG立式螺杆泵为立式螺杆泵，主要解决高粘度的介质输送，基性能特别适应用高粘度介质。
LG立式螺杆泵可根据用户需用设计及制造符合用户需求的液下长度。
LG立式螺杆泵是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。
它是一种内啮合的密闭式单螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。
当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子—转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子—转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。
衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e 的直线段。
衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。
螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室。
当螺杆旋转时，靠近吸入室的第一个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。
随着螺杆的继续转动，工作腔容积不断增至最大后，这个工作室封闭，并将液体沿轴向推向压出室。
与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。
二、LG型立式螺杆泵特性：LG型立式螺杆泵特殊的工作形腔能输送介质中含有悬浮的硬，软固体颗粒和长纤维(或固体是多棱尖角，高磨损颗粒)和长纤维或夹带气体的介质(液，固，气三相)。
1，固体颗粒度大小与各型号泵“转子”偏心(e)有关。
2，固体浓度按体积浓度，可达40%(如粉状微粒可达70%)。
3，纤维长度与各型号泵“转子”导程有关，允许最长纤维介质粘度高达1，000，000 mpa.s(cp)物料可以有效输送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一
种实用的新型双转动单螺杆泵’
陈 莉・
（胜利油田有限公司临盘采油厂） 李宝海 王善政 孙庆红 （胜利石油管理局总机械厂） 张东荣 （胜利油田有限公司现河采油厂）
摘要 针对目前单螺杆泵使用中存在的转速低、振动大和离心力大等局限性，研制了一种实
用的新型双转动单螺杆泵。这种泵结构简单，省掉了减速机构和万向装置，实现了内、外转子同
方向高速平稳转动。该泵有４大特点：（１）把现有螺杆泵转子的滚动＋绕偏心距摆动的复杂运
动简化成绕其中心的纯转动，故噪声小，振动小，离心力小；（２）内、外转子是纯转动，无摆
动现象，故动力轴和螺杆之间无需万向装置，内、外转子可制成全金属型，耐温达２００℃以上；
（３）无需减速机构，电动机可直接与内、外转子对接，使螺杆泵转速由４００ ｒ／ｍｉｎ提高到３ ５００
ｒ／ｒａｉｎ；（４）外转子可以模块化加工。
关键词 双转动单螺杆泵 结构分析 技术特点
目前，各油田使用的单螺杆泵只能低速（ ≤
４ＯＯ ｒ／ｍｌｎ）运转，螺杆在旋转中离心力大，摆动 幅度大，摩擦阻力大，启动转矩高，橡胶衬套磨损 严重，有时会出现脱胶粘合现象。如电潜单螺杆泵 的下井深度一般不超过１ ５００ ｍ，对于油田开发中 后期的深井和超深井就不适应。电动机和泵体之间 需要加装减速装置，才能满足螺杆泵２００～３００ ｒ／ ｍｉｎ的转速需要；同时动力轴和螺杆之间需用挠性 联轴器（万向装置）来调整螺杆的偏心振动。减 速装置和挠性联轴器是制约螺杆泵推广使用的技术 难点和故障率较高的部位。 针对传统单螺杆泵存在的缺点，经过近１０ ａ 的研究，吸取齿轮泵的啮合原理、直齿摆线泵内外 齿都转动原理和现代螺杆泵的泵油原理，研制成一 种实用的新型双转动单螺杆泵，实现了单螺杆泵转 子的高速平稳旋转和大排量。 技 术 分 析 １．结构 新型双转动单螺杆泵结构见图１。螺杆泵的驱 动方式分为外驱动和内驱动两种形式。 ． 内驱动是指内转子为主动螺旋齿，主要用于细
长结构的双转子泵，体积小，只在一根管子内即可
成泵。一端为进液口，另一端为排液口，动力轴与
内转子刚性对接即可；还可多级串联后对接动力
轴。这是开发电潜泵的特有条件。
外驱动是外转子（原定子）为主动螺旋齿，
电动机和泵体紧密依贴，刚性连为一体，不需单独
制造配备泵底座和电动机底座。
２．工作原理
图１所示为双转动单螺杆泵外驱动方式。该结
构适应于地面混输，其工作原理：动力源电动机
ｌ５通过胶带轮ｌ３、ｌ４将动力传递到齿轮ｌ６、ｌ８，
齿轮ｌ９带动外转子６一起旋转，内、外转子是一
种特殊的螺旋啮合关系，从而使内转子４跟外转子
６保持一定的转速差同向转动。在内外转子转动过
程中，这些啮合点沿轴向形成螺旋密封线，形成一
个一个的密封腔。气液混合物从进液口进入密封腔
后，在内外转子的啮合转动下，沿轴向运动，以一
定的压力平稳而连续地从出液口排出。泵排量跟内
外转子的转速差成正比，即两者的转差率越大，泵
的排量越大。两润滑泵分别对高压腔和低压腔的轴
承进行强制性润滑。
图１ 双转动单螺杆泵结构（外驱动方式）
１，１Ｏ一法兰；２一轴承座；３一支撑体；４一内转子
（螺杆）；５，７，１７一轴承；６一外转子（原定子）；
８一－密封；９一定位套；１１一润滑泵；１２一润滑油池；
１ ３，１４一胶带轮；１５一电动机；１６，１８，１９一齿轮
图２是内外转速比分别为３：２、４：３的内外
转子的横截面示意图。内转子是圆弧曲面螺杆，外
转子内孔为圆弧角内螺旋曲面。内转子的螺旋齿形
与外转子内孔的螺旋齿形啮合，两者在螺旋齿形啮
合下运转。外转子的螺旋线头数比内转子多１，两
者啮合运转时，外转子的转速低于内转子的转速。
因此内、外转子存在一定的转速差。两者转速之比
跟螺旋线头数成反比。
３：２ ４：３
图２ 内外转子横截面示意图
３．性能特点
双转动单螺杆泵打破了传统单螺杆泵外定子，
内转子的束缚，实现了内、外转子同方向高速（ｎ
≤３ ５００ ｒ／ｍｉｎ）平稳转动的新颖结构。该泵具有以
下４大特点：
（１）把现有螺杆泵转子的滚动＋绕偏心距摆
动的复杂运动简化成绕其中心纯转动。因此。该结
构具有噪声低（７５ ｄＢ以下），振动微，离心力小
和寿命长等特点。
（２）动力轴和螺杆之间无需万向装置。内、
外转子是纯转动，没有摆动现象，所以无需万向机
构，同时内、外转子可制成全金属型。全金属型外
转子耐温达２００￣Ｃ以上，具备了输送高温、高压、
高粘稠介质的能力。
（３）无需减速机构。电动机可以直接与内转
子或外转子对接，进行内驱动或外驱动，实现单螺
杆泵螺杆的高速旋转，使螺杆泵的转子（内转子）
转速由以往的最高４００ ｒ／ｒａｉｎ提高到３ ５００ ｒ／ｍｉｎ。
（４）外转子可模块化加工。为了降低外转子
的加工难度，外转子按照螺旋导程大小分成几个基
本模块。一个基本模块的长度为一个导程，它的尺
寸、耐压等级、排量大小有所不同。目前加工的实
验模块有全金属型和橡胶衬套型两种。每节长度Ｌ
＝
２２４ Ｉｎｉｎ，最大外径为１５６ ｍｉｌｌ，额定耐压Ｐ＝１．０
ＭＰａ，额定排量ｑ＝１０ ｍ ／ｈ。
根据耐压要求可多级串联组合，设计耐更高压
力的泵。已经做过三级模块串联的泵的性能实验。
两种实验泵（全金属型和橡胶衬套型）连续２００ ｈ
满负荷实验，内、外转子没有明显磨损点。内、外
转子的啮合点是线面接触，全金属型泵的密封是靠
内外转子的加工精度和相互配合来保证，因此对加
工精度提出了更高要求。内外转子转速比为４：３
的单模块橡胶衬套型泵的实验情况如下：
外转子转速２ ７８０ ｒＪｍｉｎ；额定压力１ ＭＰａ；额定
流量ｌＯ ｍ３／ｈ；最高压力１．６ ＭＰａ；最大流量ｌ２ ／ｈ。
应 用 前 景
双转动螺杆泵可以开发用于炼油、造纸和沥青
厂等的高温粘稠液体的高压输送，也可开发成陆上
和海上油田的油气混输泵、井下电潜泵和螺杆钻具。
电潜螺杆泵的特点是适用于油气比较高，原油
含砂量较多，井深在１ ５００ ｍ以内的油井，它的缺
点是橡胶定子耐压和耐温均较低，启动转矩高，磨
损严重，寿命较短，井下作业频繁，难以适应稠油
热采生产。随着定子新材料的应用，寿命会相应地
延长，但摆脱不了减速机构和万向装置（或挠性
联轴器）。所以电潜单螺杆泵的故障率很高，可靠
性差。目前国内还没有成熟的产品。沈阳金田石油
公司、胜利油田无杆泵公司、胜利高原公司新研制
的电潜螺杆泵还处于下井试验阶段。
双转动螺杆泵结构简单紧凑，省掉了减速机构
和万向装置，减少了故障点，避免了电潜螺杆泵和
离心泵以及螺杆钻具存在的不足。利用外转子和内
转子同时旋转的结构和原理可以开发出一系列新产
品，其应用领域和前景广阔。
（本文编辑王志权）
