大截面圆形钢顶管在地下空间连通中的应用
地下顶管施工技术
地下顶管施工技术一、工作井及布置工作井（有的称为工作坑或基坑），按其作用分为顶进井（始发井）和接收井两种。
顶进井是安放所有顶进设备的场所，也是顶管掘进机的始发场所，是承受主顶油缸推力的反作用力的构筑物，供工具管出洞、下管节、渣土运输、材料设备吊装、操纵人员上下等使用。
在顶进井内，布置主顶千斤顶、顶铁、基坑导轨、洞口止水圈以及照明装置和井内排水设备等。
在顶进井口地面上，布置行车或其他类型的起吊运输设备。
接收井是接收顶管机或工具管的场所，与始发井相比，接收井布置比较简单。
在多段顶管情况下，中间的工作井既是顶进井又是接收井。
1）工作井的形式工作井按其形状分，有矩形、圆形、腰圆形（两端为半圆形，中间为直线形）、多边形等几种，其中以矩形为多；按其结构分，有钢筋混凝土井、钢板桩井、瓦楞钢板井等；按其构筑方法分，有沉井、地下连续墙井、钢板桩井、混凝土砌块（或砖）井等。
下面按构筑方法进行介绍。
（1）沉井沉井是先在地面上工作井的位置按设计的井壁（圈）规格构筑钢筋混凝土井壁（圈），然后挖掘井内的土方。
随着土方的挖出，井壁在井口不断接长，并在自重作用下自动下沉，直到预定深度。
（2）地下连续墙井先在地下一定深度范围内用地下连续墙围成一个矩形（或圆形）井，同时处理单幅墙体与墙体之间的接缝，使其不透水，最后将井内的土挖去，加上支撑和浇筑钢筋混凝土底板等。
（3）钢板桩井钢板桩是一种常用的基坑围护形式。
根据其横断面形状，可以分为普通钢板桩和拉森钢板桩两种。
普通的钢板桩即为槽钢，拉森钢板桩与普通钢板桩不同：一是断面形状不同；二是拉森钢板桩的边缘有一个燕尾槽，相邻两块拉森钢板桩的燕尾槽相嵌，可以做到密不透水。
（4）砌筑井采用混凝土砌块或大型钢筋混凝土弧板或砖进行砌筑，施工时一边挖土一边砌筑。
土质较好、深度不大时，也可一次挖到底再进行砌筑，必要时也可进行简易的支护。
2）工作井的选择（1）工作井的位置选择工作井的位置应尽量避开房屋、地下管线、河塘、架空电线等不利于顶管施工作业的场所。
大截面矩形顶管施工在城市地下人行通道中的应用[2012]
![大截面矩形顶管施工在城市地下人行通道中的应用[2012]](https://img.taocdn.com/s3/m/1286de44a8956bec0975e383.png)

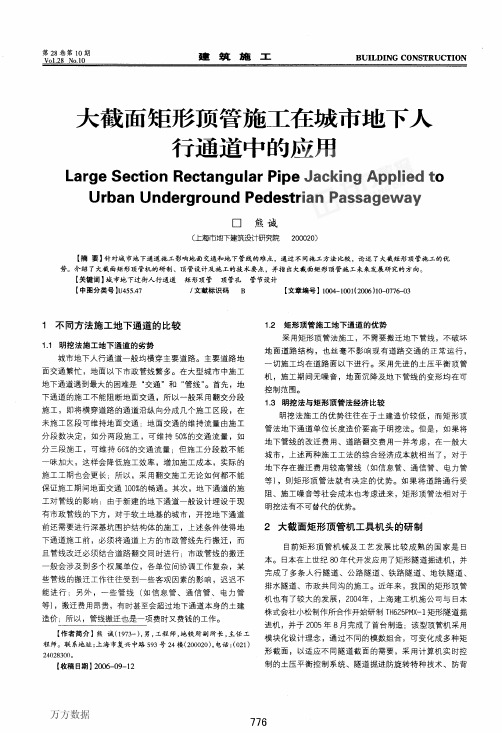

第２８卷第１０期Ｖ０１．２８Ｎｏ．１０建筑施工ＢＵＩＬＤＩＮＧＣＯＮＳＴＲＵＣＴＩＯＮ大截面矩形顶管施工在城市地下人行通道中的应用ＬａｒｇｅＳｅＣｔｉｏｎＲｅｃｔａｎｇｕＩａｒＰｉｐｅＪａｃｋｉｎｇＡｐｐ¨ｅｄｔｏＵｒｂａｎＵｎｄｅｒｇｒｏｕｎｄＰｅｄｅｓｔｒｉａｎＰａｓｓａｇｅｗａｙ口熊诚（上海市地下建筑设计研究院２０００２０）【摘要】针对城市地下通道施工影响地面交通和地下管线的难点，通过不同施工方法比较，论述了大截矩形顶管施工的优势。
介绍了大截面矩形顶管机的研制、顶管设计及施工的技术要点，并指出大截面矩形顶管施工未来发展研究的方向。
【关键词】城市地下过街人行通道矩形顶管顶管孔管节设计【中图分类号】ｕ４５５．４７／文献标识码Ｂ【文章编号】１００４—１００１（２００６）１０—０７７６一０３１不同方法施工地下通道的比较１．１明挖法施工地下通道的劣势城市地下人行通道一般均横穿主要道路。
主要道路地面交通繁忙，地面以下市政管线繁多。
在大型城市中施工地下通道遇到最大的困难是“交通”和“管线”。
首先，地下通道的施工不能阻断地面交通，所以一般采用翻交分段施工，即将横穿道路的通道沿纵向分成几个施工区段，在未施工区段可维持地面交通：地面交通的维持流量由施工分段数决定，如分两段施工，可维持５０％的交通流量，如分三段施工，可维持６６％的交通流量：但施工分段数不能一味加大，这样会降低施工效率，增加施工成本，实际的施工工期也会更长；所以，采用翻交施工无论如何都不能保证施工期间地面交通１００％的畅通。
其次，地下通道的施工对管线的影响：由于新建的地下通道一般设计埋设于现有市政管线的下方，对于软土地基的城市，开挖地下通道前还需要进行深基坑围护结构体的施工，上述条件使得地下通道施工前，必须将通道上方的市政管线先行搬迁，而且管线改迂必须结合道路翻交同时进行；市政管线的搬迁一般会涉及到多个权属单位，各单位间协调工作复杂，某些管线的搬迁工作往往受到一些客观因素的影响，迟迟不能进行；另外，～些管线（如信息管、通信管、电力管等），搬迁费用昂贵，有时甚至会超过地下通道本身的±建造价；所以，管线搬迁也是一项费时又费钱的工作。
钢顶管管节增设中继间施工工法
钢顶管管节增设中继间施工工法钢顶管管节增设中继间施工工法一、前言钢顶管是一种常用的管道工程施工材料，适用于各种类型的管道铺设。
在某些情况下，为了克服地形起伏和其他障碍物，需要增设中继间以实现管道的连续铺设。
本文将介绍一种钢顶管管节增设中继间施工工法，旨在提供实际工程中的指导和应用。
二、工法特点该施工工法的特点是简单、灵活、高效。
通过设置中继间，可以实现大跨度的管道铺设，从而减少了现场焊接工作的数量和工作强度，并提高了施工效率。
此外，该工法还保证了系统的完整性和可靠性。
三、适应范围该工法适用于各种类型和规格的钢顶管铺设，特别适用于跨越山谷、河流、高速公路等地形崎岖的场地。
同时，该工法适用于各种管道介质，如天然气、油品、水等。
四、工艺原理该工法的基本原理是通过增设中继间来实现管道的连续铺设。
具体包括以下几个步骤：1. 在已铺设的管道末端焊接顶节，并设置合适的伸缩节以适应地形变化。
2.在中继间选定位置，在地下挖掘沟槽，确保泥土的承载力和稳定性。
3. 沟槽底部垫设合适的垫层，以提供足够的支撑。
4.在沟槽中布置合适的铺底支架，并进行调整以保证支架的水平和垂直度。
5. 将中继间的高度调整至适当位置，并通过相邻的管节进行焊接连接。
6. 按照设计要求进行管道的继续铺设，并加强中继间与管道的连接部位。
7. 确保中继间的固定和稳定，以保证管道的完整性和稳定性。
五、施工工艺1. 前期准备：了解地形条件和设计要求，确定中继间的位置和数量。
2. 挖掘沟槽：按照设计要求，在中继间位置挖掘合适的沟槽。
3. 布置支架：根据设计要求，在沟槽底部布置合适的铺底支架，并进行调整和固定。
4. 管件制作和连接：根据实际情况，制作合适的管件，并在中继间的连接部位进行焊接。
5. 管道铺设：按照设计要求，连接好的管件进行管道的继续铺设，并加强中继间与管道的连接部位。
6. 固定和保护：确保中继间的稳定和管道的完整性，并进行相应的固定和保护措施。
论大断面顶管施工在地铁正线隧道施工中的应用 杨亚光

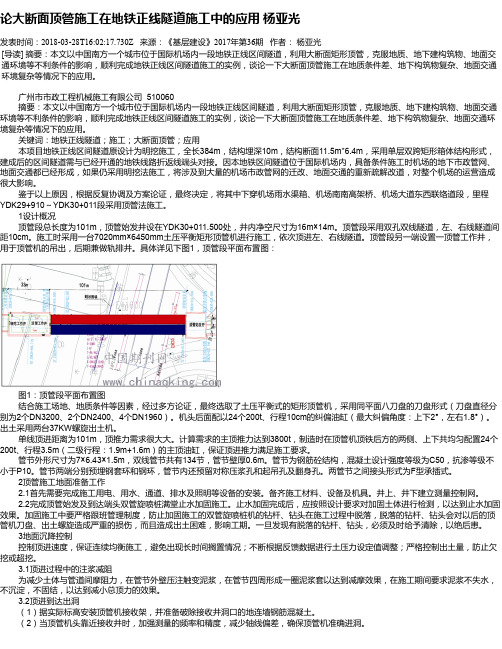

论大断面顶管施工在地铁正线隧道施工中的应用杨亚光发表时间：2018-03-28T16:02:17.730Z 来源：《基层建设》2017年第36期作者：杨亚光[导读] 摘要：本文以中国南方一个城市位于国际机场内一段地铁正线区间隧道，利用大断面矩形顶管，克服地质、地下建构筑物、地面交通环境等不利条件的影响，顺利完成地铁正线区间隧道施工的实例，谈论一下大断面顶管施工在地质条件差、地下构筑物复杂、地面交通环境复杂等情况下的应用。
