水上钢平台施工专项方案(计算书)施)
16000kN静载钢平台承载力验算书及设计书
钢平台结构计算书惠州市林浩钢结构建设有限公司钢平台结构计算书编制：审核：批准：惠州市林浩钢结构建设有限公司二〇二〇年一月钢平台结构计算书一、概述1.1 单桩竖向抗压静载试验概述单桩竖向抗压静载试验（以下简称单桩静载），适用于检测单桩的竖向抗压承载力。
既可用于设计阶段的试验桩检验，也可用于施工阶段工程桩抽样检测。
图1 静载试验现场1.2 加载反力装置概述单桩静载试验设备由包括加载系统、反力系统和量测系统三大部分组成，见图2。
常用压重平台作为反力装置，即所谓堆载法、堆重法。
堆载法反力装置由支墩、主梁、次梁、混凝土试块组成。
加载装置由千斤顶构成，通过控制仪器自动加载。
图2 压重平台反力装置示意图1.3 试验加载要求按单桩承载力特征值为8000kN，垂直静载试验加荷最大值为16000kN计。
主要受力参数如下表所示：表1 受力指标1.4 平台细部构造1.4.1 拟选用主、次梁及其尺寸主梁、次梁采用箱形钢梁，主梁长度为10m，配置2根；次梁长度为12m，配置10根。
细部尺寸见图3、图4。
图3：主梁细部尺寸图图4：次梁细部尺寸图主梁截面高度H=1000mm，宽度B=500mm，腹板厚度t w=32mm，上下翼缘厚度t f=50mm，翼缘自由外伸宽度c=18mm，不设加劲肋。
次梁截面高度H=600mm，宽度B=600mm，腹板厚度t w=20mm，上下翼缘厚度t f=20mm。
翼缘自由外伸宽度c=100mm，加劲肋间距为1000mm。
钢垫块尺寸1000mm×2000mm、厚度25mm，配置3~4块。
1.4.2 平台尺寸两支墩轴线间距8.0m，净距7.0m，并保证支墩边与桩中心距离不少于4D且不少于2.0m。
钢平台尺寸为12m×10m，次梁两端搁置于支墩上，主梁置于次梁之下，未加载时主次梁间为脱离状态；次梁两端伸出支墩轴线外长度2.0m，跨度8.0m，次梁间横向轴线间距1.0m。
水泥试块尺寸为1m×1m×2m，单块重量为50kN。
落地式卸料平台设计方案(附计算书 附图)
职业教育中心学校2#教学综合楼工程落地式卸料平台专项方案施工单位:编制人: 年月日审核人: 年月日审批人: 年月日目录第一章工程概况 (2)第二章编制依据 (2)第三章平台搭设要求 (2)第四章落地平台计算书 (3)1、参数信息 (4)2、纵向支撑钢管计算 (5)3、横向支撑钢管计算 (6)4、扣件抗滑移的计算 (8)5、模板支架立杆荷载标准值(轴力)计算 (8)6、立杆的稳定性验算 (9)7、立杆的地基承载力计算 (10)第五章平台荷载试验及验收 (11)第六章脚手架的使用规定 (11)第七章脚手架拆除规定 (12)第八章安全管理 (12)第一章工程概况1、该工程为 xxx建设的教学综合楼，拟建于桂xx学校内。
2、由xx工程有限公司设计，建筑面积约11735.37m2（第一期建筑面积3890.58m2，第二期建筑面积7844.79 m2 。
第一期：地下室一层，地下室建筑面积：174.85 m2）地上主体五层、局部六层，工程总高20m 。
第二章编制依据钢管落地平台脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑结构荷载规范》(GB50009-2001)《钢结构设计规范》(GB50017-2003)等。
第三章平台搭设要求1、材料要求：钢管采用Φ48×3.5mm的热扎钢管。
钢管不得严重锈蚀、弯曲、变形，并刷油漆做防腐处理，扣件采用标准型的回转扣、直角扣对接扣，不得采用严重锈蚀或螺纹已被咬口的扣件。
2、落地式架，立杆横向间距为1.0m，立杆纵距为0.6m，步距1.5m。
落地立杆垂直稳放在5cm的木板上，地面基础必须夯实、整平；起步设纵横相连的扫地杆。
每一个楼层，设刚性拉结点，拉结件采用Φ48×3.5钢管与结构连结。
操作层脚手板满铺，四角用12#铁丝扎紧。
外立杆内侧采用密目式安全网封闭。
外周设剪刀撑重地面开始到顶；3、经检验合格的构配件应按品种、规格分类、堆放整齐、平稳，堆放场地不得有积水。
悬挑式钢平台专项方案
目录1编制说明-------------------------------------------------------NO1 2工程概况-------------------------------------------------------NO1 3编制依据-------------------------------------------------------NO3 4施工部署-------------------------------------------------------NO3 5施工进度计划---------------------------------------------------NO7 6施工准备与资源配置计划-----------------------------------------NO7 7施工方法及工艺要求---------------------------------------------NO8 8主要施工管理计划----------------------------------------------NO13 8.1进度管理计划------------------------------------------------NO13 8.2质量管理计划------------------------------------------------NO14 8.3安全管理计划------------------------------------------------NO16 8.4环境管理计划------------------------------------------------NO19 8.5成本管理计划------------------------------------------------NO21 9计算书--------------------------------------------------------NO22 10附表------------------------------------------------------NO29-29 危险源辨识、风险评价及风险控制措施清单吉林龙城帝景03-3地块悬挑式物料钢平台专项施工方案1 编制说明1.1本方案为龙城帝景03-3地块悬挑式物料钢平台施工作业指导书。
卸料平台专项施工方案
卸料平台专项施工方案目录一、编制依据 (3)二、工程概况 (3)2.1、工程基本概况 (3)2.2、悬挑式卸料平台概况 (4)三、悬挑式卸料平台的设计 (4)3.1、平台形式 (4)3.2、制作要求 (4)3.3、荷载取值及材料规格 (4)四、主要部位质量要求 (6)4.1、主次钢梁的选型 (6)4.2、槽钢与栏杆的焊接要求 (6)4.3、平台处斜吊钩的施工要求 (6)4.4、正立面活动门的施工要求 (7)4.5、木板的铺设 (7)4.6、根部限位装置加工 (8)4.7、楼板预留洞穿钢丝绳 (8)4.8、锚固段与主体结构梁板的连接 (8)4.9、吊耳防割断措施 (8)五、卸料平台的搭设与拆除 (8)六、卸料平台的检查与验收 (9)七、操作平台安全要求 (9)八、注意事项 (10)九、悬挑式卸料平台计算书 (11)9.1、构造参数 (11)9.2、荷载参数 (11)9.3、设计简图 (11)9.4、面板验算 (13)9.5、次梁验算 (14)9.6、主梁验算 (15)9.7、钢丝绳验算 (18)9.8、钢丝绳圈验算 (19)十、悬挑式卸料平台设计图 (19)一、编制依据二、工程概况2.1、工程基本概况本项目用地面积132533㎡（约198.80亩），地上建筑面积约34.69万㎡。
地下建筑面积约66230㎡。
总户数1994户，按居住住组团配置公建设施，建筑容积率2.62，建筑密度25.14%，绿地率31.72%。
规划设计运用建筑群体概念，沿金沙大道结合地形布置5栋点式30层板式住宅楼，底部设置二层的沿街商业，沿地块东西向布置剩余10栋点式30-34层板式住宅楼和2栋21层板式办公楼与2栋21层板式办公楼。
2.2、悬挑式卸料平台概况本工程一期10栋主体结构均为剪力墙结构，为商业住宅楼各户型均有悬挑板，考虑卸料平台的的受力要求，将卸料平台安装在没有悬挑板位置。
本工程首层至二层采用落地式脚手架，考虑楼层施工模板、木方、钢管、槽钢、支模架、顶托等材料的周转，从3层楼面开始采用悬挑式卸料平台，每栋均为2个。
钢结构吊装专项施工方案
钢结构吊装专项施工方案第一章工程概况1、工程概况1.1工程概述略1.2工程概况二号车间底层为钢筋砼框架结构，二层为钢筋砼框架结构，三层柱为钢筋砼柱，屋面为H型钢梁，如下图：屋面四周为混凝土梁，梁顶标高21.15米，中间区域为钢架梁，主框架柱为混凝土柱。
吊装施工作业面位于三层楼面（建筑标高▽13.5.000m），钢梁坐落于混凝土柱上，边柱柱顶标高19.2米，中柱柱顶标高21.1米。
屋面钢梁和混凝土柱预埋件地脚螺栓连接，两端边跨单元支撑体系分别连接固定于钢梁与混凝土梁上。
钢架梁组成为3跨27.7米，每跨由1-2片钢梁组成（详见钢梁规格表）。
根据现场实际情况，现考虑采用跨内吊装的方法，吊装顺序为2/H-2/L轴线段由2/1-2-15轴线为一段，2/L-2/P轴线段由2/1-2-15轴线为一段，分段吊装。
二号车间—钢梁重量计算清单（暂按3段拼装考虑）：段号梁规格长度mm 单段重（kg）拼装后重量备注1.3施工目标：1.3.1质量目标：本次安装自检验合格率100%；交付使用一次交验合格率100%。
1.3.2工期目标：钢结构吊装工程计划2022年8月初开始材料进场，8月中旬开始钢结构吊装，预计9月中旬施工完成（具体时间根据现场实际需要调整）。
1.3.3危险源控制目标：高处坠落事故零；物体打击事故零；起重伤害事故零；火灾事故零；触电事故零。
1.3.4环境目标：污水、噪声、粉尘、固体废弃物符合排放标准，达到施工现场“六个百分之百”基本要求，无相关投诉与举报。
1.3.5危险性较大的分部分项工程特点、难点及可预见风险：（1）高处作业人员可能导致高处坠落事故；（2）交叉作业人员可能导致物体打击事故；（3）吊车施工可能导致起重伤害事故；（4）临时用电作业可能导致人员触电事故；（5）现场临电、机械设备、施工机具、材料堆放等未规范管理可能导致火灾事故。
2、施工平面布置二号车间周边已铺设混凝土临时闭合环路，其周边临时道路及搭设位置场地满足材料运输及施工要求。
水利工程专项施工方案

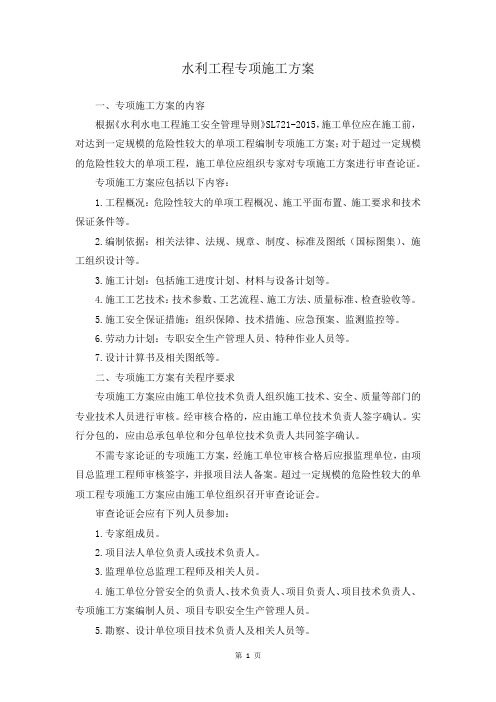

水利工程专项施工方案一、专项施工方案的内容根据《水利水电工程施工安全管理导则》SL721-2015，施工单位应在施工前，对达到一定规模的危险性较大的单项工程编制专项施工方案；对于超过一定规模的危险性较大的单项工程，施工单位应组织专家对专项施工方案进行审查论证。
