浅谈面板堆石坝面板混凝土施工工质量控制要点
水利水电工程混凝土面板堆石坝技术要点
水利水电工程混凝土面板堆石坝技术要点摘要：为了满足国家经济发展的需求，国内不断展开各类型的水利水电工程项目建设，其中水利水电工程混凝土面板堆石坝技术在水利水电项目中起到了至关重要的作用。
混凝土面板堆石坝技术在工程中展现出了整体性好、稳定性强以及操作简单的优势，有利于保证水利水电工程施工安全。
为此，本文通过明确混凝土面板堆石坝技术要求，阐述施工关键技术要点，仅供参考。
关键词：水利水电工程；混凝土面板；堆石坝技术目前，我国在水利水电工程施工中常采用混凝土面板堆石坝技术，在提高施工效率以及改善施工效果方面有重要作用。
但水利水电工程施工受到多种因素影响，容易出现质量隐患，在混凝土面板堆石坝施工中，必须深入分析各施工环节，加强混凝土面板施工质量控制，提高水利水电工程质量水平，更好的发展水利水电工程。
1水利水电混凝土面板堆石坝在施工方面的要求混凝土面板堆石坝技术为水利水电项目建设中比较常用的技术，水利水电大坝的主体结构包含了堆石体和混凝土面板结构，其中堆石体材料多为砂石，其颗粒较大，尽管施工中进行了压实操作，一定程度上增强了结构的密实度，但是随着时间的延长，仍可能会出现变形、结构疏松等问题。
除此之外，石体外部混凝土面板及堆石体本身存在一些物理性缺陷，也可能导致石坝发生安全隐患。
针对上述问题的处理，在开展混凝土石坝施工时，操作人员必须对堆石体整体密实度及变形模量问题引起重视，并进行集中化的技术处理。
例如掌握混凝土面板变形模量，确保其与堆石体之间的协调性，减少或避免物料差异所致的损失和隐患[1]。
2混凝土面板堆石坝在施工方面需要注意的问题在混凝土施工方面需要注意几个问题。
第一，混凝土面板堆石坝施工质量是否符合施工要求；第二，所需的技术设施、施工原料以及专业的技术人员是否配备好；第三，对于施工过程中可能存在风险，是否制定有效的防护方案，降低施工风险的影响。
所以，在开展施工作业前，施工部门需要制定详细的施工方案来保证混凝土面板堆石坝质量符合施工要求，并由经验丰富的技术专家进行指导。
混凝土面板堆石坝施工中质量控制要点

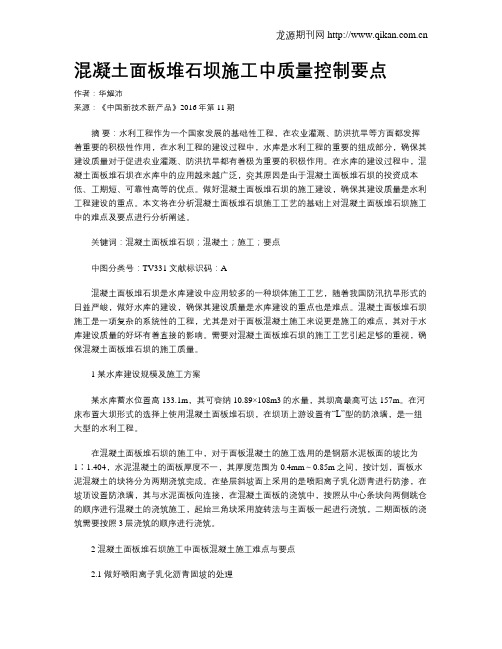

混凝土面板堆石坝施工中质量控制要点作者：华耀沛来源：《中国新技术新产品》2016年第11期摘要：水利工程作为一个国家发展的基础性工程，在农业灌溉、防洪抗旱等方面都发挥着重要的积极性作用，在水利工程的建设过程中，水库是水利工程的重要的组成部分，确保其建设质量对于促进农业灌溉、防洪抗旱都有着极为重要的积极作用。
在水库的建设过程中，混凝土面板堆石坝在水库中的应用越来越广泛，究其原因是由于混凝土面板堆石坝的投资成本低、工期短、可靠性高等的优点。
做好混凝土面板堆石坝的施工建设，确保其建设质量是水利工程建设的重点。
本文将在分析混凝土面板堆石坝施工工艺的基础上对混凝土面板堆石坝施工中的难点及要点进行分析阐述。
关键词：混凝土面板堆石坝；混凝土；施工；要点中图分类号：TV331 文献标识码：A混凝土面板堆石坝是水库建设中应用较多的一种坝体施工工艺，随着我国防汛抗旱形式的日益严峻，做好水库的建设，确保其建设质量是水库建设的重点也是难点。
混凝土面板堆石坝施工是一项复杂的系统性的工程，尤其是对于面板混凝土施工来说更是施工的难点，其对于水库建设质量的好坏有着直接的影响。
需要对混凝土面板堆石坝的施工工艺引起足够的重视，确保混凝土面板堆石坝的施工质量。
1 某水库建设规模及施工方案某水库蓄水位置高133.1m，其可容纳10.89×108m3的水量，其坝高最高可达157m。
在河床布置大坝形式的选择上使用混凝土面板堆石坝，在坝顶上游设置有“L”型的防浪墙，是一组大型的水利工程。
在混凝土面板堆石坝的施工中，对于面板混凝土的施工选用的是钢筋水泥板面的坡比为1∶1.404，水泥混凝土的面板厚度不一，其厚度范围为0.4mm～0.85m之间，按计划，面板水泥混凝土的块将分为两期浇筑完成。
在垫层斜坡面上采用的是喷阳离子乳化沥青进行防渗，在坡顶设置防浪墙，其与水泥面板向连接，在混凝土面板的浇筑中，按照从中心条块向两侧跳仓的顺序进行混凝土的浇筑施工，起始三角块采用旋转法与主面板一起进行浇筑，二期面板的浇筑需要按照3层浇筑的顺序进行浇筑。
混凝土面板堆石坝工程施工质量管理与控制
混凝土面板堆石坝工程施工质量管理与控制发表时间：2018-06-07T16:14:59.113Z 来源：《防护工程》2018年第3期作者：安定军[导读] 面板堆石坝工程具有成本低、适应性强、取材方便等优势，得到了我国坝工界的认可与青睐，被广泛的应用到实际施工中。
威信县水务局云南威信 657900摘要：混凝土面板堆石坝工程施工经常出现质量问题，严重的影响了工程的安全性与稳定性；而面板作为一种防渗结构，在混凝土面板堆石坝工程中有着重要作用，能够直接对工程的质量造成影响。
针对这样的情况，应对混凝土面板堆石坝工程施工各阶段的质量管理与控制进行全方位的论述，探究有效的质量控制措施。
关键词：混凝土面板堆石坝；施工质量；质量控制面板堆石坝工程具有成本低、适应性强、取材方便等优势，得到了我国坝工界的认可与青睐，被广泛的应用到实际施工中。
但不能忽视的是，混凝土面板堆石坝工程经常出现质量问题，严重的影响了坝体的稳定性，而且渗漏问题为大坝的运行带来的安全威胁，造成的后果也无法承担。
因此，文章对混凝土面板堆石坝工程施工各阶段的质量控制进行了具体分析，以便保障工程的建设质量。
一、施工材料质量控制分析混凝土面板堆石坝施工使用的原材料主要有水泥、砂石骨料、外加剂、掺合料、钢筋, 在进行正式使用前，技术人员需要对原料的性能进行检测，检测结果符合施工要求才能正式应用到施工中；如果检测发现原料存在质量问题，要及时与厂家协商退货，避免造成不必要的损失。
首先，在水泥质量控制上，要结合施工的具体要求，选择水泥的类型，通常情况下，面板堆石坝工程主要使用热硅酸盐水泥或普通硅酸盐水泥，选定水泥后要科学的制定配合比，不得随意对结果进行更改或调整。
并且在配置前，要对水泥的保质期、质量检测报告等相关证明进行检测，不得将存在质量问题、不合格、过期的水泥应用到工程施工中[1]。
并以200吨—400吨作为实验检测单位，通过抽样检测的方式，对水泥的质量进行检测，质量合格后才能使用到施工中。
浅议混凝土面板堆石坝面板的施工与质量控制
面 板 混凝 土 施 工 质 量 控 制
的成 败 。 自更 改 。 谣板 的 施 工 工 艺 和 质 量 控 制 主 要 从 原 材 料 的 控 制 、 配 合 比 的设 ３１ 用 于 混 凝 土 拌 和 的 计 量 器 具 ． 定 期 检 验 校 正 ， 必 要 时 随 时 ．－ ２ 须 在 计 、 板 的浇 筑 工 艺 和 后 期 的 养 护 防 裂 及周 边 缝 处 理 等 方 面 进 行 的 。 面 抽 检 。每 班 称 量 前 ， 对 称 量 设 备 进 行 零 点 校 验 。 应
科技信息
。建筑 与工程ｏ
Ｓ ＩＮ Ｅ＆Ｔ Ｃ Ｏ Ｏ ＣＥ Ｃ Ｅ ＨＮ Ｌ ＧＹＩ Ｆ ＭＡ Ｉ Ｎ ＯＲ ＴＯＮ
２１ ０ ０年
第２ ９期
浅议混凝土面板堆石坝面板的施工与质量控制
夏 玲
（ 中国水 电建设 集 团十五 工程 局有 限公 司 陕西 西 安
【 摘
７０ ６） １ ０ ８
要】 面板是混凝土面板堆石坝的主要 防渗 结构 ， 其施工质量的优劣直接 关 系到大坝防渗 的成败 。 本文主要从 面板施工的原材料、 面板
混凝 土 浇 筑和 周 边 缝 处 理 等 方 面 的 质 量控 制作 一 阐述 和 探 讨 。
【 键 词 】 板 堆 石 坝 ； 板 ； 工 ； 量控 制 关 面 面 施 质
掺 合 料 的 品质 应 符 合 国家 及 行 业 标 准 。 每批 掺 合 料 出厂 时 应 有 出 厂 合 格 证 ， 进 场 的 每 批 掺 合 料 应 进 行 验 收 检 验 ， 验 合 格 后 方 可 使 对 检 用 。 掺 合 料 的储 存 应 设 专 库 ， 防潮 、 杂 物 混 入 。 应 防 １３ 外 加 剂 的质 量 控 制 ． 面 板混 凝 土 中均 掺 有 外 加 剂 。每 批 外 加 剂 应 有 出 厂 合格 证 ， 需 还
砼面板堆石坝施工质量控制
２０ ０ｍ２以内 不 少 于 １ 个 ， ０ ２以 上 每增 加 ０ ２ ｍ ０ ２ｍ 增加一点， ０２ 局部 凹凸部位面积在 ０ ｍ 以 ． ２ ５ 上者应增加检测点 。（趾板 基础处 理的检查数 ５ ） 量按 长度不 少于每米 １ 个埘好 地质编录。 ２ ． 量监督要点 ． １ ３质 （坝基及岸坡开挖清理验 收记 录。（防渗 １ ） ２ ） 体与岩基及岸坡结合 区开挖验 收记 录。（坝基 ３ ） 记 录。（坝基及岸坡 ４ ） 渗水处 理验收记录。 单项验收报哉 评定意见。 ２ ． ２料场质量控制 混凝土面板堆石坝 因其对坝体填筑料 的质 量和填 筑强度要求 高， 核查 坝体填筑料 的 因此， 质量 和料 场的储量是否满足大坝施工质量及进 工机械形 成配套作业， 以提高机械化施工水平， 度要求尾 面板堆石坝施工的一项重要工作。
意见 。
２． ．１料场复查 ２ 同时能够加强机械设备的管理和维修使 其保持 良好的状态。施工过程中 ． 督并指 导施 工单位 混 凝土面板堆石坝工程如前期勘察工作不 必须建立健 全各级技术责任制摊 行全面质量管 足 ， 能导致 工程开工后 ， 可 因坝料质量 和数量 不 理建 立独立 的专 职质量检查 机构， 保工程 能满足工 程要求， 以确 致使工 程停工或拖 延工期， 因 质量和施工 的Ｊ利进行。 顺 此 进 行料场的复查是非常必要 的。首先要督促 根 据混凝土面板堆石坝工程建 设的施工 特 施工单位对勘测设｛ 位所提供的各料场勘察 惮 点， 在工程施 工过程中， 监理工程 师应重 点做好 报告和调查试 验资料 进行认真核查 。复查 内容 以下几方面的质量控 制工作 ； ①坝基与岸坡处 如下 ：灌冁 或剥离层厚度 、 的地质 变化 （ １ 料层 理； ②料场质量控制； ③坝体填筑质量控制 ； ④ 及夹层 的分布情况 。 圆料源的分布 、 开采及运输 趾扳 和面板混凝土浇筑 质量控制 ； 条件。（ 源的水文地质条件与汛期水位的关 ３ 蝌 ２施工过程质量控制 系 。（料场的开采范 围、 ４ ） 占地面积 、 弃料数量 以 ２ ． １坝基与岸坡处理的质量控制 及可用料 层厚 度和有效储量。 进行必要 的室 坝基与 岸坡处 理属于隐蔽工程， 直接影 响 内和现场实验， 核实坝料的物理力学性质及 压实 大坝 的安全 广－ 旦发生事故难 以补救 ， 必 须 特 性。 因此 严格按照设计要求认真施工。首先应根据设计 ２． ２２坝料开采 要求． 在充分研究工程所在地的地质和水文地质 （对黏性土 、 １ ） 砾质土 的开采 ， 先选用 土 配、 应优 含泥量、 含水量、 加水量等检验报告。３ 体 （ Ｎ 资料后。 制定有关技术措施， 尤其对缺少或遗漏 质均匀 、 量适当的料场 。 含水 土层性质变化复杂 堆石填筑碾压试验报告 。４ （坝体各区分层填筑、 ） 的部分应会同设计单位进行补充地质勘探和实 的料场， 应在 开采前进行｝合开采的工艺 实验 ， 纵横 向结合 部、 昆 与岸坡 、 土建筑物结合部及 混凝 验。 以保证上坝料符合设计要求 。（对砂砾料 的开 边角填筑 压实施工记录与检测报告 。（堆石坝 ２ ） ５ ） Ｚ． Ｉ １质量检查主要项目和技术要求 采应 将筑 坝料场及筛选混凝土骨料 和反滤料场 体填筑断面 尺寸检测记录 。 （地质钻孔 、 、 井 、 等应逐 一检 统一安排。３ 石料 场应 优先选用岩性单一、 １ ） 深坑 竖 平洞 （ 雌 覆 ２ Ａ趾板 和面板 混凝 土浇筑质量控制 开 对 查按 设计要求进行处理。（坝基部位； ２ ） 草皮、 树 盖和剥离 层较 少， 采和运输条 件较好 ， 当地 混凝土面板是混凝土面板堆石坝坝体的唯 根、 乱石、 坟墓及各种建筑物等要全部开挖清 除， 居民和施工干扰少的料场 。４ （开采堆石料、 ） 过度 防渗措施， 因此必 须严格质量控制及监督。 符合设计要求； 按设计要求清除砂砾石覆盖层， 区料前，宜根据设计的级配要求进行相应规模 面板和趾板混凝土上 的原材料品种和质量 或完成砂砾石表层处理 ； 岩基处理符合 十 要 的爆 破实验。（层料需要加工 、 配时， ５ ） 掺 其加工 、 ！ 争撇 计要求应 有生产厂家的品质检验报 求。（岩坡部位； ３ ） 开挖坡度和表面清理符合设计 掺配方法应按设计级配要求进行试验确定。（ 告＇ ６ ） 并应在有资质的单位进行检验复核。混凝土 要求 ； 开挖坡面稳定 松动岩快、 危石及孤石； 料场开采过程及结 束后， 均应及 时对开采 区采取 采用 的骨 料应符合 ＤＪ ４２０（ Ｉ １ －０ １水工混凝土 ５４ 凹坑、 反坡已按设计要求处理。ｆ趾板基础； ４ ） 开 措施 。 以满足环保 、 土保持 的要求。 水 施工规范》 的规定。 混凝土中宜掺用粉煤灰或其 挖断面尺寸、深度及底部标高符合设计要求元 ２． ２ ３料场质量控制及检验 他优质掺合料， 并符合国家标准及 Ｄ ５５— ＵＹ０５ 料 场及利用枢纽建筑物开挖石料的质量控 １９ 水工混凝土掺用粉煤灰技术规范》的规 欠挖； 断层、 裂隙、 破碎带， 软弱夹层已按设计要 ９６《 求处理； 在浇注混凝土范围内渗 水水源切断， 无 制应按设计要求进行， ：） 包括 （规定的料区范围 定。有抗冻要求的混凝土必须使用有引气作用 １ 积水、 明流岩 面清洁； 灌浆质量符合设计罗求及 内开采荆场的草皮、 树根、 覆盖层及风化层已清 的外加剂萁 质量应符合国家标准及 Ｄ／５０－ Ｉｒ１０ 楚干净。 料开采、 加工方法符合规定。（坝 １９（Ｃ 混凝土外加剂技术规程》 ３ ） ９６７ Ｅ （ ］ 的规定。 有关规定。 ２． ． １ ２检查数量与方法 料级配、 含泥量、 物理力学性质符合谢 要求， 不 ２ ．趾板施 工 ．ｉ ４ （坝 区地质钻孔 、 １ ） 深坑 、 、 洞应逐 个 合格料不得上坝。 竖井 平 （位于岩石地基上的混凝土趾板， １ ） 均应在地 进行检查。（岸坡开挖清理按 ５，０ ｍ方格 网 ２ １ ０１０ － ２ Ａ质量监督要点 ． ２ 基开挖处理完毕， 并按隐蔽工程要求验收合格 进行检查， 必要时可局部加密 。（坝基砂砾石 层 ３ ） （ 场复查成果应符合勘 察报告和调查 实 后， 亍 １ 蝌 方可ｉ 混凝土浇筑 。 趾板混凝土浇筑应 在 开挖清理按 ５－０ｍ方格 网进行检查， ＣＳ－ 验 资料 的要求。坝料储量及物理力学性质应符 相邻 区的垫层 、 ０１０ － 在 ｅ＂ 过度层及堆石 区填筑前完成 。２ ｆ ］ ２ 角点取样测干密度和��
面板堆石坝大坝填筑施工技术及质量控制要点探讨
面板堆石坝大坝填筑施工技术及质量控制要点探讨摘要:改革开放以来，城市化建设进程的不断加快在一定程度上推动了建筑企业的进一步发展，水利工程作为市政基础设施工程，其施工质量和施工效率也受到了社会各界及人们的广泛关注和高度重视。
但由于受地质环境、气候条件等因素的影响，与其它市政工程项目相比，此类工程安全事故的发生率较高，给人们生命健康埋下巨大安全隐患的同时也对社会的稳定性、和谐性造成了严重影响，因此为有效地降低事故安全隐患，近年来面板堆石坝的坝体类型被广泛地应用到水利工程施工建设中，且与传统坝体类型相比，面板堆石坝具有安全性高、经济成本低、适应能力强等优点。
鉴于此，本文主要以云南省牛栏江滇池补水工程-德泽水库枢纽工程为例，对此类坝体的填筑施工技术和质量控制措施进行了深度探究，以期在确保工程施工质量和施工效率的同时，为社会的进一步发展奠定良好基础。
关键词:面板堆石坝；填筑施工；质量控制1、面板堆石坝坝体结构的基本概述与传统其它坝体来兴相比，面板堆石坝坝体主要由面板、垫层料护坡、垫层料、过渡料、堆石体、下游护坡等构成，而后随着我国科学技术的不断进步与广泛应用，施工企业科研人员逐渐对堆石坝坝体进行完善和改进，对坝体的整体结构也进行了细致划分，例如堆石体可划分为主堆石体、次堆石体、下游堆石体，因此在一定程度上此类坝体具有安全性高、经济成本低、适应能力强等优点，故而被广泛地应用到目前我国的水利工程中，且同时也取得了显著成就。
2、面板堆石坝坝体填筑施工技术探析2.1 工程概况牛栏江——滇池补水工程是治理滇池水环境污染，同时兼顾昆明、曲靖两城市的远期供水的跨邻近流域的一项引水工程。
工程由水源工程、取水（提水泵站）工程和输水工程三部分组成。
水源工程（德泽水库），位于曲靖市沾益县北西方向、金沙江支流牛栏江上游的德泽乡境内，为面板堆石坝，水库最大库容为4.48亿m3。
德泽水库工程主要建筑物有大坝、导流泄洪隧洞、输水发电隧洞、溢洪道和坝后电站，坝顶高程为1796.30m，大坝最大坝高142m，坝顶长386.9m，宽12.0m。
钢筋混凝土面板堆石坝施工控制的重点
钢筋混凝土面板堆石坝施工控制的重点作者：张丹来源：《建筑与文化》2013年第04期【摘要】面板堆石坝是水利工程中的重要部分，应引起包括科研、设计及施工等各方的共同重视，深入研究，认真总结，努力攻关，以期在设计水平及施工技术监理质量控制方面，以适应我国混凝土面板堆石坝高速发展的需要。
【关键词】面板堆石坝；填筑施工；施工质量一、防渗体系的施工水库防渗体系包括趾板砼、面板砼防裂，接缝止水、帷幕灌浆的施工质量。
任何一个项目的施工以及每一道施工工序都将直接影响整个大坝的防渗。
1）砼面板、趾板施工砼面板、趾板是砼面板堆石坝最主要的防渗结构。
砼面板是板式结构，水库蓄水后水压作用将使其产生沉降变形。
若砼趾板、面板施工质量未达到设计要求，容易产生裂缝，甚至断裂，轻则漏水，难以处理，重则影响到整个大坝的安全。
因此，做好砼面板、趾板施工质量极其关键，施工中应采取措施如下：①原材料选择：主要是水泥品种和骨料的选择，因面板防裂的需要，优先采用水化热较低，收缩性较小的硅酸盐水泥和普通硅酸盐水泥。
②掺减水剂和引气剂：减水剂和引气剂可以减少水泥用量，改善砼和易性，而引气剂除了改善砼的和易性外，还可减少砼的离析和泌水，并破坏砼的毛细血管作用，提高砼的抗冻、抗渗、耐久性和抗裂性。
③掺用粉煤灰：在施工中掺用粉煤灰代替部分水泥，可节约水泥，改善砼的和易性，提高砼的极限拉伸值，减少水泥的需用量，节约成本，可减少干缩变形，对防裂有利。
④砼运输与供应：在施工中采用砼搅拌车运输，既利于砼的保水及减少塌落度损失，又能防晒，防雨避免水泥浆流失产生骨料离析，制定砼施工生产合理计划，使砼生产和施工需要的供应平衡。
⑤滑模提升速度和振捣工艺：严格控制面板砼浇筑过程中滑模提升速度，不能过快过慢。
过快，脱模砼可能出现流淌，过慢，砼表面可能出现拉裂。
振捣工艺要求严格，派专人负责振捣，插入深度符合规范要求，不允许漏振或过振，脱模表面采用人工压面摸光，使面板表面光滑平整。
面板堆石坝施工工艺流程及质量控制
② 覆盖层剥离后，质检科组织业主、监理及设计单位地质 人员对剥离区进行土石界定，确定土方、石方开挖界线。测量 队根据土石界定情况组织相关方进行开挖区二次联合测量，以 确定开挖区土方、石方开挖工程量。
③ 对于现场无法单独进行覆盖层剥离的开挖区，质检科组 织四方地质人员现场确定开挖区各断面覆盖层厚度，并达成一 致意见，测量队根据各断面确定的土方厚度在原始地形的基础 上进行下降，确定土方、石方开挖界线，确定土、石方工程量。
坝基开挖主要指大坝左右岸坝肩边坡、趾板上游边坡及基础、 大坝建基面基础等土石方开挖，具体开挖施工工艺流程如下图。
施工准备
岸坡、坝基石方开挖
开挖范围测量放样、林木砍伐
开挖边坡测量验收、地质素描
2020/3/3
原始地形测量、开口线放样
验收边坡系统支护
坡顶截水沟施工
开挖建基面地质缺陷处理
开挖区覆盖剥离、土石界定
2020/3/3
② 预裂爆破的装药结构采取空气间隔不耦合装药结构，选 用φ32mm的乳化炸药，利用竹片绑扎装药，导爆索引爆。
③ 边坡主体自上而下分层梯段爆破，梯段高度按照马道高 度设置，一般为7.5m，梯段爆破孔采用“宽孔距，小排距”矩 型布孔方式，排间和孔间采用非电毫秒雷管微差起爆。爆破孔 利用高风压钻机或液压钻机钻孔，钻孔孔径φ100mm～φ115mm， 孔内装φ70mm的乳化炸药。为减少边坡破坏，在主爆孔和预裂 孔间设置1～2排缓冲孔，缓冲孔孔向、孔深与预裂孔，装药量 为主爆孔的1/2～1/3。
（6）岸坡、坝基石方开挖 ① 岸坡开挖按照自上而下的顺序分段进行，施工过程中形 成的临时边坡应满足稳定要求，否则边坡需开挖一级支护一级。 边坡开挖须采用预裂爆破，首先利用潜孔钻机沿开口线进 行预裂爆破孔的施工，预裂爆破孔钻孔孔向倾斜同开挖边坡， 为保证钻孔孔向，钻孔前必须搭设样架，钻机安装在样架上进 行钻孔，钻孔间距可按0.8m～1.2m控制，钻孔深度按照一级马 道设置高度进行计算控制。预裂孔造孔过程中，现场施工员要 经常检查孔距和孔向，以保证钻孔质量。
浅谈面板堆石坝施工几点注意事项
浅谈面板堆石坝施工几点注意事项【摘要】介绍了混凝土面板堆石坝，分析了基础开挖要点，论述了坝体回填的具体措施，最终让混凝土面板堆石坝达到设计要求。
【关建词】坝肩开挖；施工工艺；经验总结1 工程简介混凝土面板堆石坝是重力坝型中的一种，是一种当地材料坝，充分利用了当地材料，其主要材料是堆石体，从上到下一般由混凝土面板、趾板、垫层、过渡层、主堆石区、次堆石区和下游护坡组成，该坝型具有以下优点：（1）坝坡的稳定性好；（2）坝体具有良好的抗震性能，地震变形小，不因地震而产生孔隙水压力；地震虽可能导致面板裂缝而引起坝体渗漏增加，但不致溃坝；（3）防渗面板设于堆石体的上游面，承受水压力的性能好；坝体透水性好，几乎不受渗透力的影响；（4）施工导流与度汛方便，可以利用堆石坝坝体直接挡水；（5）施工时受气候条件的影响较小。
其对地形和地质条件都有较强的适应能力，作为坝形选择具有较强的优势。
2 基础开挖注意事项混凝土面板堆石坝施工，基础开挖是第一步工作，由于下游侧只进行覆盖层开挖，只有上游的趾板区和底压缩区进行基岩开挖。
而坝基的稳定和安全是保证面板坝正常运行的先决条件，趾板地基又是面板坝防渗的关键部位，因此，在施工中，合理的开挖方法，既能节约时间，又能节约成本。
当我们拿到施工图纸后，应先对开挖现场进行测量旗样，确定开挖范围，混凝土面板堆石坝基础一般都是自上而下开挖。
根据设计初步提供的工程量，拟定各高程段应如何布置道路，如何出渣。
应尽量少翻甩弃渣，岸坡的渣尽量布置合适的道路直接运到弃碴场。
在开挖时，要特别注意对趾板基础的开挖，严格按照规范要求和设计图纸进行控制，留够足够的保护层，确保建基面完整。
3 大坝坝体回填注意事项混凝土面板堆石坝坝体回填施工，有几个关键工作，一是料场开采，二是交通道路的好坏。
只要解决了这两个问题，回填施工的成功率应该有80%的保障，剩余的就是现场组织。
成功的料场开采，首先能保证回填的料源足够，不会出现等料回填现象，有些工程项目，在进行料场开采时，由于估计不足，当要大量需要回填原材料时，却因为种种原因（如：钻孔设备不够、因安排不合理无工作面开钻等），没有材料回填，出现停工侍料。
混凝土面板堆石坝坝体填筑施工质量控制要点
·71·NO.12 2018( Cumulativety NO.24 )中国高新科技China High-tech 2018年第12期（总第24期）1 工程概况某抽水蓄能电站位于河北省内，工程规划装机容量3600MW，为Ⅰ等工程，大（1）型规模。
该抽水蓄能电站建成后，可以发挥巨大的经济、社会和环境效益。
抽蓄电站具有良好调节性能，可以有效提高系统调峰能力。
该抽水蓄能电站建成后，可以满足河北风电快速增长所增加的部分调峰需求，保障本地新能源的就近高效消纳，为当地大规模发展新能源提供有利条件，可大大促进节能减排和大气污染防治。
上水库正常蓄水位1505.00m，死水位1460.00m。
上水库堆石坝坝顶高程1510.3m，坝顶宽10m，轴线长度556.0m，最大坝高120.3m，采用钢筋混凝土面板堆石坝坝型。
上、下游坝坡均采用1:1.4。
坝顶上游侧设置“L”型混凝土防浪墙，防浪墙底部与混凝土面板相接，设坝顶水平缝，缝间埋置铜止水。
堆石坝填筑料分区自上游向下游依次为：垫层区2A、过渡层区3A、主堆石区3B、次堆石区3C及下游干砌石护坡。
2 坝体填筑料质量、级配及填筑密实度要求（1）根据混凝土面板堆石坝的工作状态，考虑坝体结构需要、坝体各部位的不同作用等，对大坝进行合理的分区设计。
根据室内试验提交的成果，提出某抽水蓄能电站上水库混凝土面板堆石坝坝料级配和设计要求见表1。
（2）黏土铺盖区（1A ）及石渣盖重区（1B）。
黏土铺盖设计干容重为16～17kN/m 3，压实度≥96%，大于0.075mm颗粒含量不超过40%；小于0.005mm颗粒含量≥20%，填筑含水量由上水混凝土面板堆石坝坝体填筑施工质量控制要点宋 永（北京东方园林环境股份有限公司，北京 100015）摘要：混凝土面板堆石坝堆石体填筑施工质量对防渗体正常发挥功效起着至关重要的作用。
文章根据以往面板堆石坝的坝体填筑经验，结合我国某抽水蓄能电站上库主坝的实际情况，对坝体填筑施工质量控制要点进行了总结。
