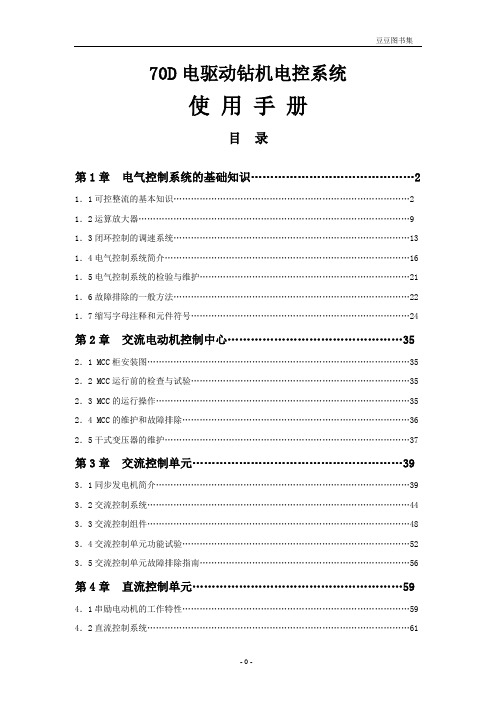

70D电驱动钻机电控系统使用手册目录第1章电气控制系统的基础知识 (2)1．1可控整流的基本知识 (2)1．2运算放大器 (9)1．3闭环控制的调速系统 (13)1．4电气控制系统简介 (16)1．5电气控制系统的检验与维护 (21)1．6故障排除的一般方法 (22)1．7缩写字母注释和元件符号 (24)第2章交流电动机控制中心 (35)2．1 MCC柜安装图 (35)2．2 MCC运行前的检查与试验 (35)2．3 MCC的运行操作 (35)2．4 MCC的维护和故障排除 (36)2．5干式变压器的维护 (37)第3章交流控制单元 (39)3．1同步发电机简介 (39)3．2交流控制系统 (44)3．3交流控制组件 (48)3．4交流控制单元功能试验 (52)3．5交流控制单元故障排除指南 (56)第4章直流控制单元 (59)4．1串励电动机的工作特性 (59)4．2直流控制系统 (61)4．3直流控制组件 (64)4．4皮带轮防滑电路 (66)4．5绞车能耗制动 (68)4．6直流控制单元功能试验 (70)4．7直流控制单元故障排除指南 (75)第5章司钻控制台及PLC系统 (78)5.1 司钻控制台 (78)5.2 PLC系统 (80)5.3 PLC故障查找 (83)5.4 工况指配逻辑 (84)5.5速度控制 (85)5.6风机控制与报警装置 (86)5.7司钻控制台的功能试验 (86)5.8司钻控制台故障排除指南 (87)第6章电磁涡流刹车 (87)6.1 电磁涡流刹车的工作原理 (87)6.2 风冷式电磁涡流刹车配电柜 (88)6.3现厂安装调试 (91)6.4故障检修 (92)第一章电气控制系统的基础知识1．1可控整流的基本知识在电驱动钻机的电气控制部分，包括主电路在内的许多直流电源是通过可控整流而得到的。
可控整流是指在交流电压不变的情况下，可以控制直流输出电压的大小。
1．1．1晶闸管的结构与工作原理晶闸管俗称可控硅，是一种功率半导体器件。
塔里木地区钻机“电代油”“气代油”运行及效益评价
171新疆塔里木地区从2000年开始陆续在有条件的区域钻机上逐步推广实施“电代油”“气代油”，前期因电力和天然气资源等因素，推广情况不良，后期地方220kV线路的架设及天然气联合站的不断建立。
从2009年开始，开始大规模实施“电代油”“气代油”，按照有条件优先实施“电代油”，不具备“电代油”条件的实施“气代油”的方式进行推广。
1 “电代油”“气代油”的可行运行技术方案1.1 “电代油”运行技术方案全电动钻机“电代油”运行技术方案。
架设35kV或10kV高压线路至井场，利用高压供电房降压至600V（690V），接入钻机VFD房实现钻机主、辅动力供电，架设线路过长的钻井队加装SVG房1栋（动态无功补偿、谐波抑制），能够保证供电质量。
机械钻机全钻机“电代油”运行技术方案。
架设10kV高压线路至井场，利用高压供电房降压后，使用直流或交流变频电机替代钻机的柴油机，另外高压供电房提供400V动力接入钻井队MCC房，进而实现全钻机的主、辅动力供电。
MCC“电代油”：架设10kV线路至井场，利用箱式变压器提供400V电源接入钻井队MCC房，替代柴油发电机进行辅助动力供电。
1.2 “气代油”运行技术方案1.2.1 电动钻机主动力电化改造方案用14台250kW天然气发电机形成独立的小发电站，替换柴油发电机组向全电动钻机提供钻井动力用电、井场用电和生活用电。
1.2.2 机械钻机主动力气化改造方案用济柴12V190PZDT2-3天然气发动机组替换钻井队3台柴油机组，采取机组与变矩器或耦合器并车运行为全机械钻机提供主动力，通过链条箱带动泥浆泵和绞车等作为钻机主动力。
用1套750kW （3×250kW）或1000kW（4×250kW）发电机组提供井场用电。
该技术方案在7000m钻机上仅适用于配套4台柴油机的机械钻机或配套3台柴油机且承钻侧钻井的机电复合钻机。
1.2.3 机械钻机及机电复合钻机主动力电气化改造方案用12台300kW天然气发电机建立独立的发电站，通过发电机集中控制房向全机械钻机提供钻井动力用电、井场用电和生活用电。
SKD70电动潜孔钻机之欧阳法创编
SKD70电动潜孔钻机一、用途及使用范围SKD70电动潜孔钻机是在SKQ风动潜孔钻机的基础上，改变动力源设计而成的，功用与SKQ 风动钻机完全一致。
而提供动力的辅助设备则更轻，更便于搬迁和转移。
在有电源的地方只需一台7m3/min的电动空压机，即使在没有电源的地方再配一台15kW的发电机组可以满足单机作业。
特别是新开工地道路不便的情况下，给设备的进场提供了方便。
且电动机比风马达更少磨损及维修，所以该机型是一种既轻便又经济的机型。
二、钻机外形及主要技术参数（一）钻机外形图1、滑架总成2、支腿3、操纵台总成（二）、主要技术参数1、型号 SKD702、钻孔直径φ60-80mm3、适用岩石（普氏硬度）≥204、钻孔深度≥15m5、钻具回转速度110r/min6、使用气压0.5-0.7Mpa7、耗气量≥3.5m3/min8、推进气缸气缸直径90mm推进有效行程1070mm最大推进力3600N9、电动机型号 Y2-4E功率3kW电压380V额定转速1410r/min10、钻杆钻杆外径φ42mm钻杆长度 1025mm11、主机外型尺寸长架机型：重量：98kg 1740×260×420mm三、工作原理与结构及作用1、工作原理该钻机是一种复合动力的机型，动力有电机与压缩空气。
钻机钻具旋转的动力来自电动机，冲击器的冲击力来自压缩空气。
电动机工作时将电能转换成旋转扭矩传给减速器，使连接在减速器输出轴上的钻杆旋转，钻杆前端的合金齿不断冲击破碎岩石，破碎的岩石被不断旋转的钻头磨成粉后，被从钻头排气孔中排出的压气吹至地面。
推进气缸产生的轴向力送进钻具进行钻孔。
2、结构及作用SKD70型潜孔钻机由支承机构、减速器、电动机、推进机构、钻凿系统、油雾器及气动控制阀、电控开关等部分组成。
①、支承机构该机构包括滑架及支承部分。
滑架由槽钢焊接而成，它既是滑板的滑道，也是钻机的大梁。
滑架上装有滑板、气缸及卡钎器，减速器随滑板在滑架上来回滑动。
03-ZJ70DB钻机操作保养规程
ZJ70/4500DB操作保养规程中国石油集团公司渤海钻探工程有限公司二〇一四年目录1 适用范围 (1)2 风险提示 (1)3 操作内容 (1)3．1启动前的准备 (1)3.1.1钻机的搬迁 (1)3.1.1.1 钻前施工 (1)3.1.1.2 搬迁 (1)3.1.2 钻机的安装 (2)3.1.2.1安全要求 (2)3.1.2.2设备安装顺序 (2)3.1.2.3 安装步骤 (2)一、底座的安装: (2)二、钻台面的安装 (2)二、绞车传动的安装 (3)三、转盘与万向轴的安装。
(3)四、井架的安装 (3)五、天车的安装 (4)六、游车的安装 (4)七、大钩安装前的检查 (4)八、钻井泵的安装 (4)九、动力及控制区部分 (5)十、井架、底座起升后安装的部分 (5)十一、倒绳机的安装 (6)3.1.3 钻机的调试 (6)3.1.3.1柴油发电机组的调试 (6)3.1.3.2 VFD(MCC)房的调试 (7)3.1.3.3气源净化设备的调试 (7)(2)检查气源净化设备工作情况，不得有漏气、漏油现象。
(7)3.1.3.4液压盘式刹车的调试 (7)3.1.3.5能耗制动的调试 (8)3.1.3.6 绞车的调试 (8)3.1.3.7钻井泵组的调试 (9)3.1.3.8井架及底座的起放 (9)一、井架起升前的准备 (9)二、井架的起升 (11)三、底座起升的准备工作 (12)四、底座的起升 (13)五、起井架的自然条件 (13)3.2 启动/运行操作 (14)3.2.1 绞车系统 (14)3.2.1.1运转前的检查 (14)3.2.1.2 对绞车系统进行检查 (14)3.2.1.3 绞车及制动系统操作规程 (16)绞车操作规程 (16)3.2.1.4 转盘控制 (17)3.2.1.5防碰释放 (17)3.2.1.6气喇叭 (17)3.2.1.7液压盘刹控制 (17)3.2.1.8防碰天车 (17)3.2.1.9 采用双防碰装置及数码防碰天车 (18)3.2.1.10常见故障及排除 (18)3.2.2 天车 (19)3.2.2.1检查 (19)3.2.2.2 天车的常见故障及排除方法 (19)3.2.3游车 (19)3.2.3.1操作事项 (19)3.2.3.2 游车的常见故障及排除方法 (20)3.2.4大钩 (20)3.2.4.1大钩使用前检查 (20)3.2.4.2大钩的使用 (21)3.2.4.3大钩的常见故障与排除方法见表3 (21)3.2.5水龙头 (22)3.2.5.1 使用前进行检查，如有不合格项，应整改至合格后方可使用 (22)3.2.5.2操作 (22)3.2.5.3水龙头的常见故障与排除方法 (22)3.2.6 转盘 (23)3.2.6.1转盘使用前必须检查的内容 (23)3.2.6.2使用中的注意事项 (23)3.2.6.3转盘独立驱动装置 (24)一、转盘独立驱动装置使用前的一般检查 (24)二、交流电机的安装找正 (24)三、操作与控制 (24)3.2.6.4 转盘的常见故障及排除方法 (25)3.2.7 钻机电控系统 (25)3.2.7.1启动、运行与操作 (25)3.2.7.2启机 (26)3.2.7.3发电机组的并网操作 (26)3.2.7.4发电机组的解列停机操作 (26)3.2.7.5发电机柜 (27)3.2.7.6 测量保护单元 (27)3.2.7.7速度调节单元 (27)3.2.7.8 电压调节单元 (27)3.2.7.9 控制电源单元 (28)3.2.7.10启动、运行及停机 (28)3.2.7.11 发电机组的负荷均衡 (29)3.2.7.12 同期柜 (29)五、控制电源单元 (30)3.2.7.12启动、运行及停机 (31)一、开关柜 (31)二、综合柜 (32)三、变压器的供电操作 (32) (32)3.2.7.13操作手柄位置指示 (32)3.2.7.14 司钻电控台 (33)3.2.7.15自动制动柜 (36)3.2.7.16逆变柜 (36)3.2.7.17故障排除 (36)3.2.8 钻井泵 (38)3.2.8.1 泵启动前的准备 (38)3.2.8.2机泵组的启动与停机 (39)3.2.8.3运转中的检查 (40)3.2.8.4常见故障和排除方法 (40)3.26 倒穿大绳装置 (41)3.2.9 倒穿大绳装置 (41)3.2.9.1倒穿大绳装置准备工作 (41)3.2.9.2气动倒穿大绳装置准备工作 (42)3.2.9.3使用操作 (42)3.3 停用/拆卸操作 (42)3.3.1 井架的下放 (42)3.3.1.1井架下放前的检查 (42)3.3.1.2底座的下放 (43)3.3.1.3井架的下放 (43)3.3.2钻机的拆卸 (44)4保养检查内容 (44)4.1 绞车的维护保养规程 (44)4.1.1日常检查及维护保养 (44)4.1.2 定期检查 (45)4.1.3 每季的定期检查 (45)4.1.4每年的定期检查 (46)4.1.5 其他检查项目 (46)4.1.8绞车的润滑 (47)4.1.8.1机油润滑 (47)4.1.8.2润滑脂 (47)4.1.8.3润滑油的更换周期 (47)(2)加油时要经过过滤网过滤，不得直接向油池内倾倒流入。
钻机油改电技术在油田中的应用
钻机油改电技术在油田中的应用发表时间：2017-05-25T17:07:07.637Z 来源：《电力设备》2017年第5期作者：张学群1 苏丕朝2 于斌2 [导读] 摘要：针对原柴油机驱动钻机存在的问题，结合冀东、吐哈油田作业钻机所用柴油机消耗柴油的实际情况，提出利用低压直流电动机驱动钻机的改造方案，并对实际应用进行了效果跟踪。
（1.中国市政工程华北设计研究总院有限公司天津南开 300381）（2.山东思达电气有限公司山东淄博 256401）摘要：针对原柴油机驱动钻机存在的问题，结合冀东、吐哈油田作业钻机所用柴油机消耗柴油的实际情况，提出利用低压直流电动机驱动钻机的改造方案，并对实际应用进行了效果跟踪。
该方案既充分利用了油田丰富的电力资源，节约了国家紧缺的能源，节省了钻井成本，又增加了直流电机、无级调速、耦合器、有源动态无功补偿及谐波治理装置、直流电机调速器等设备，提高了钻机工作的可靠性、先进性、经济性和安全性。
在投入现场使用后表明，改造后的钻机不但经济效益显著，环境污染少，而且钻井速度明显提高，为以后各个油田柴油机驱动钻机的电动化技术改造探索了一条成熟的改造道路。
一、项目背景ZJ50J钻机是八十年代兰州石油化工机械厂研制生产的中型钻机，长期以来一直是我国的主力钻机，在石油勘探开发领域发挥了巨大作用。
随着驱动钻机的PZ12V190柴油机大修次数的增加，该钻机与上世纪九十年代研发生产的电驱动、复合式驱动钻机相比，逐渐暴露出一些弊端：钻井成本高、工作效率低下、动力匹配不合理、职工劳动强度大、环境污染大、不能满足现代钻井HSE工作要求等。
现今大部分钻井队投运的ZJ50J钻机(西部钻探、渤海钻探、大庆钻探等)都是八十年代的产品，已使用了10多年，大修过多次，设备日益老化，其驱动方式在使用中存在的缺点是：1.可靠性低：柴油机使用时间长、结构复杂、容易出故障；2.钻井成本高：每部钻机每年消耗柴油约115吨，机油15吨，随着油价的不断盘升，导致钻井成本高；3.环境污染大:柴油机跑、冒、滴、漏严重，对环境造成很大的污染；4.不能调速:无法完全满足固井、定向井、水平井等特殊钻井工艺要求。
ZJ70DB钻机“电代油”技术应用分析
ZJ70DB钻机“电代油”技术应用分析冯荣星;聂经广;郭治洪;芮辉;吴春明;邢晓范;谷海军;范家强【摘要】根据ZJ70DB钻机特点,研究确定了网电驱动技术在ZJ70DB钻机的应用方案,实现了钻机“电代油”.通过苏4K-3x井统计分析,应用钻机“电代油”,不仅显著降低钻井燃油消耗,降低柴油机运行维护费用,延长柴油机使用寿命,降低钻井综合成本,同时也减少了环境污染,减轻了工人劳动强度,降低了井场噪音,取得了良好的经济效益和社会效益.【期刊名称】《甘肃科技》【年(卷),期】2013(029)004【总页数】3页(P74-75,100)【关键词】钻机;电代油;网电;应用【作者】冯荣星;聂经广;郭治洪;芮辉;吴春明;邢晓范;谷海军;范家强【作者单位】渤海钻探第二钻井公司,河北廊坊065007【正文语种】中文【中图分类】TE92柴油发电机是石油钻机的动力源，也是高耗能设备，柴油费用约占钻井成本的15% ～20%，减少柴油消耗，可以降低钻井成本，提高钻井效益，同时减少环境污染。
采用清洁相对廉价的网电替代柴油发电机，可以从根本上实现节能、清洁、高效的钻井生产，实现绿色钻井［1］。
1 ZJ70DB 钻机概况［2］ZJ70DB钻机采用4台CAT3512B柴油发电机组作为主动力，发出的600V/50Hz 交流电经变频控制单元(VFD)分别驱动带绞车、转盘、泥浆泵的高速大扭矩交流变频电动机，通过传动装置最终驱动相应的工作设备。
钻机主要耗能设备见表1。
表1 主要耗能设备设备单机功率(kW)数量(台)CAT3512B柴油机JC70DB绞车ZP375转盘F1600泥浆泵辅助发电机1310 1470 800 1193 500 4 1 1 3 1钻机驱动形式示意如图1所示。
2 “电代油”技术方案确定钻机“电代油”就是用网电替代柴油机(发电机)作为钻井动力的动力供给方式。
“电代油”方案的确定，取决于电网供电能力及钻机原有驱动方式，前者分全网电替代和部分网电替代，后者分用高压电动机代替柴油机和用网电代替柴油机发电机组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
70LDB型机电复合钻机电动化改造
引言：本文简要阐述了70LDB型机电复合钻机动力及传动系统，针对LDB型钻机现有
动力及传动系统，提出电动化改造方案。
一、引言
随着钻井设备的不断更新，电动钻机以其调速特性好、可靠性强、故障率低、操作更安
全、方便、灵活等一系列的优势成为钻井市场的主力军。如何让机电复合钻机也拥有电动钻
机的优势，笔者根据70LDB钻机动力系统及传动系统，提出机电复合钻机电动化改造方案，
提升钻机性能。
二、70LDB型机电复合钻机动力系统及传动系统简介[1]
2.1动力及传动系统组成
70LDB型复合钻机的动力及传动系统有以下几部分组成
1）3台G12V190PZL-3/o（810kw，1300RPm）柴油机偶合器机组。2）2台400kw柴油
发电机组和1台720kw柴油发电机组。发电机为井场提供交流400V交流电，通过mcc
（motorcontrolcenter，mcc）房分配，驱动井场所有用电设备。3）并车箱。柴油机输出动力
通过耦合器经并车箱分别驱动绞车、泥浆泵、自动压风机。
4）600kw/400V交流变频电机通过变速箱驱动转盘，无级调速。2.2动力及传动系统特
点1）模块式总体传动布局，能快速拆装、检修、调整、检查。
2）柴油机偶合器机组、并车箱、绞车、泵之间，用万向轴传递动力，不需要复杂的找
正。3）转盘采用交流变频电机独立驱动，解决了以往钻机传动上钻台的困难。
4）由于采用了低位绞车，解决了绞车上高钻台的难题。三、70LDB型机电复合钻机电
动化改造方案概述
3.1机械部分改造
1）增加2台1000kw、1500RPm直流电动机及液力偶合器组，替换原有柴油机耦合器
机组。液力偶合器通过联轴器分别与电动机、柴油机相连，液力偶合器一端接万向轴，万向
轴的另一端通过气动离合器连接并车箱。可以保留一台柴油机耦合器机组，作为应急使用。
2）增加两套cAT3512B柴油机组，每台柴油机功率为1330kw，转速1500RPm，每台
驱动一台cATSR41900kVA、600V、3Ph、50Hz的发电机。保留2台400kw柴油发电机组作
为辅助发电机组，输出电压400V。
3.2电气部分改造
增加一套电气控制系统，包括ScR（SiliconcontrolledRectifier，ScR）房和司钻控制柜，
控制两台直流电机。利用简化70D钻机ScR房设计方案制作电气控制系统：配备一台
600V/400V、1250kVA干式变压器，给mcc房供电，驱动400V电力负载，ScR房可省去
mcc控制部分；利用去除mcc部分节省的空间配置动态无功补偿装置，提高电网功率因数；
保留2或3套交流控制柜，实现柴油发电机组接入和控制；保留2或3套（第3套可以备用，
也可用来扩展3号泵）直流控制柜，实现对直流电机的控制。在司钻操作台增加司钻控制柜，
方便操作者进行动力模式选择、电机起动和调速等操作。
为方便接入成熟区块油田电网，使用网电为井场设备提供电力，可以增加一套高低压变
配电系统。通过10kV/0.6kV、2500kVA移动式高低压变配电系统将油区10kV高压电转换为
600V交流电，利用ScR房预留电源进线端子接入ScR房。
四、机电复合钻机电动化改造系统优点
1）机电复合钻机通过电动化改造，使其拥有了电动钻机的优势。
在钻井过程中，机电复合钻机由于柴油机运转速度的限制了钻井泵的最低泵冲，使得钻
井泵在使用过程中排量的调整受到很大的影响。特别是在上部地层快速钻进阶段，工程要求
双泵钻进，充分利用水力破岩，大排量保证携砂。随着井深的增加，泵压不断上升，当立管
压力达到20mPa左右时，逐渐调整柴油机转速降低泵冲，当柴油机转速调整到怠速附近时，
只能靠更换较小的钻井泵缸套来提高柴油机转速，来保证柴油机的正常使用，这样既增加了
工作人员的劳动量又减少了双泵钻进的时间，同时柴油机长期低转速、大负荷的使用，故障
率增加，加速设备磨损。使用直流电动机，调速范围广，理论调速范围0-1500RPm（实际
使用过程中转速在600-1250RPm调整），解决了上述难题，延长双泵钻进的时间，有利于井
下安全。
2）无功消耗少，节约成本。
当前70D钻机配备800kw直流电机6-9台，改造方案中增加两台大功率（1000kw）直
流电动机，相对70D钻机直流电机的数量大大减少，无功消耗少，无功补偿装置容量需求
少，电网功率因数高，减少能源浪费。同时，由于控制电机数量少，大大简化ScR房的配
置，成本投入较70D钻机少。
3）动力灵活调配，便于网电接入。
在生产过程中根据负荷和工况可以灵活调配动力源。70LDB型机电复合钻机，总峰值
功率在1700kw左右（根据哈15-14井网电使用情况统计而得），两台cAT3512B和两台辅助
发电机多种匹配模式，合理使用动力设备，减少损耗。
根据哈15-14井网电使用统计来看，日平均有功功率大多都在1000kw（日耗电量24000
度）附近，由于70LDB钻机转盘采用独立驱动模式，转盘电机可以由辅助发电机供电，因
此根据生产情况大多时间可以使用一台cAT3512B柴油发电机组加一台辅助发电机运行模
式即可，日耗油量在4～5吨。1000kw的平均有功功率对电动钻机来说处于不易调配动力设
备的功率区间，由于功率因数低（0.7左右）使用一台cAT3512B电流大、负荷重，不宜长
时间工作；只能使用两台，工作效率低，油耗增加，在有功功率1000kw时，两台cAT3512B
柴油发电机组每天耗油量在5～6吨。这样相同有功负荷，70D电动钻机每天多耗油1吨左
右，每年多消耗柴油300吨左右，多消耗成本200～300万。
油田电网分布区域可以通过增加上文提到的移动式高低压变配电系统，方便接入油田电
网，利用网电提供电力，更加经济。
4）保留一套柴油机耦合器机组，可以在ScR电控系统不正常时应急使用，提升了钻机
的可靠性。
五、结论
70LDB机电复合钻机通过电动化改造，拥有了电动钻机的优势，钻机性能得到很大的
提升，同时动力模式多样，能耗减少，提高了整套钻机的经济性和可靠性。
参考文献
[1]Zj70/4500LDB3钻机使用说明书第一分册[Z]，陕西：宝鸡石油机械有限责任公司，
2005：8-9.
（作者单位：中石化胜利工程有限公司塔里木分公司）
作者简介
梁茂典（1980―），男，山东定陶人，中石化胜利工程有限公司塔里木分公司，工程师，
学士学位，现主要从事电动钻机电控系统的维护、管理工作。
