玻璃的制备方法
气泡玻璃制备的实验原理
气泡玻璃制备的实验原理气泡玻璃是一种特殊的玻璃材料，表面有大量微小的气泡。
其制备原理主要包括气泡形成、玻璃熔融和玻璃冷却三个过程。
首先是气泡形成。
气泡玻璃是通过在玻璃熔融过程中向其中注入气体或添加气体发生剂来形成气泡。
气体可以是惰性气体如氩气、氮气等，也可以是可燃气体如氢气。
气泡发生剂一般使用过氯化二硫(S2Cl2)或亚硫酸钠(Na2SO3)等。
当气体或气泡发生剂进入玻璃熔体中后，在高温下发生化学反应或直接溶解，从而产生气体泡泡。
接下来是玻璃熔融。
玻璃的制备主要依赖于溶胶凝胶法和高温熔融法两种方法。
其中，气泡玻璃是通过高温熔融法制备的。
首先将玻璃原料如石英、岩石等研磨成粉末，然后加入适量的助熔剂如碳酸钠、氟化钙等，并在高温炉中加热至玻璃熔融点。
在熔融过程中，可以在玻璃熔融液中加入气体或气泡发生剂。
玻璃材料经过高温熔融后，包含了气泡。
最后是玻璃冷却。
在玻璃熔融状态下，将熔融玻璃慢慢冷却，使其逐渐凝固。
在凝固过程中，由于玻璃的黏度增加，气泡对周围玻璃材料产生了拉伸应力。
当玻璃逐渐凝固时，拉伸应力会导致气泡内部的气体扩散，并形成一个引导通道。
通过这个通道，气泡内的气体逐渐从内部扩散到玻璃表面上，从而形成微小气泡。
同时，这些引导通道也有助于形成气泡间的通道，使气泡呈现出连续的结构。
气泡玻璃的制备过程中，温度、压力、玻璃熔体成分以及气体或气泡发生剂的添加量等参数对气泡玻璃的气泡尺寸和分布均有影响。
一般来说，高温下、玻璃熔体粘度较低的条件有利于气泡的形成。
此外，气泡玻璃的制备也需要经过一系列的热处理工艺，如退火、均热等，以进一步优化气泡的大小和分布。
总之，气泡玻璃的制备原理是通过在玻璃熔体中注入气体或添加气泡发生剂，利用玻璃的熔融和冷却过程形成微小气泡。
这种材料具有轻质、保温、隔热、隔音等优良性能，广泛应用于建筑、装饰、仪器仪表等领域。
柔性玻璃的制备方法

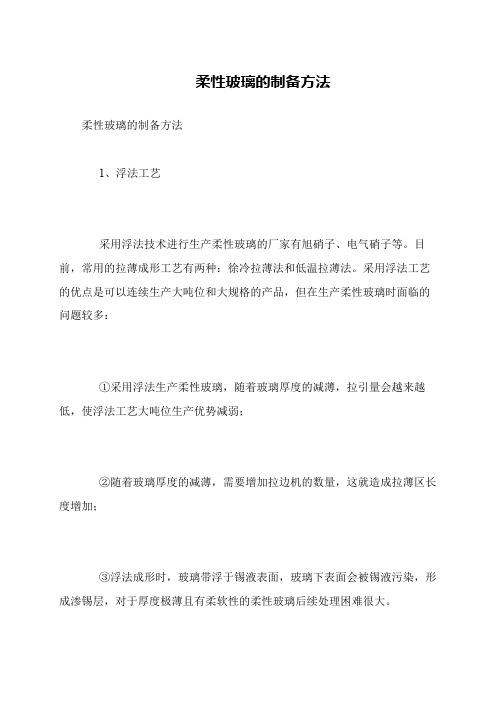

柔性玻璃的制备方法
柔性玻璃的制备方法
1、浮法工艺
采用浮法技术进行生产柔性玻璃的厂家有旭硝子、电气硝子等。
目前，常用的拉薄成形工艺有两种：徐冷拉薄法和低温拉薄法。
采用浮法工艺的优点是可以连续生产大吨位和大规格的产品，但在生产柔性玻璃时面临的问题较多：
①采用浮法生产柔性玻璃，随着玻璃厚度的减薄，拉引量会越来越低，使浮法工艺大吨位生产优势减弱；
②随着玻璃厚度的减薄，需要增加拉边机的数量，这就造成拉薄区长度增加；
③浮法成形时，玻璃带浮于锡液表面，玻璃下表面会被锡液污染，形成渗锡层，对于厚度极薄且有柔软性的柔性玻璃后续处理困难很大。
光伏玻璃的制备工艺
光伏玻璃的制备工艺
光伏玻璃是一种将太阳能转化为电能的重要材料，它被广泛应用于建筑物的外墙和屋顶。
在光伏玻璃的制备工艺中，主要涉及到以下几个方面。
光伏玻璃的制备需要选用高质量的玻璃材料。
一般来说，玻璃的透明度和硬度是制备光伏玻璃的两个重要指标。
在材料的选择上，一般会选用具有高透明度和高硬度的钢化玻璃或夹层玻璃。
制备光伏玻璃需要在玻璃表面涂覆一层透明导电膜。
这层导电膜可以使光伏玻璃吸收太阳光的同时，将光能转化为电能。
常见的导电膜材料包括氧化铟锡(ITO)、氧化锌(ZnO)、氟化锡(SnF2)等。
这些导电膜材料具有高透明度和高导电性能，能够提高光伏玻璃的光电转化效率。
第三，为了提高光伏玻璃的光电转化效率，通常需要在导电膜表面涂覆一层光敏材料。
这层光敏材料可以吸收更多的太阳光，并将光能转化为电能。
常见的光敏材料包括硒化铜(CuInSe2)、硒化铟铊(CdIn2Te4)等。
制备好的光伏玻璃需要进行封装，以防止灰尘和水蒸气的侵入。
封装通常采用玻璃或塑料材料，将光伏玻璃和封装材料粘合在一起，形成一个完整的光伏玻璃组件。
在封装过程中，需要保证光伏玻璃组件的透明度和硬度不受到影响。
光伏玻璃的制备工艺涉及到材料选择、导电膜涂覆、光敏材料涂覆和封装等多个方面。
这些工艺环节的优化和改进，能够提高光伏玻璃的光电转化效率和使用寿命，进而促进太阳能产业的发展。
普通钠钙硅酸盐玻璃的制备

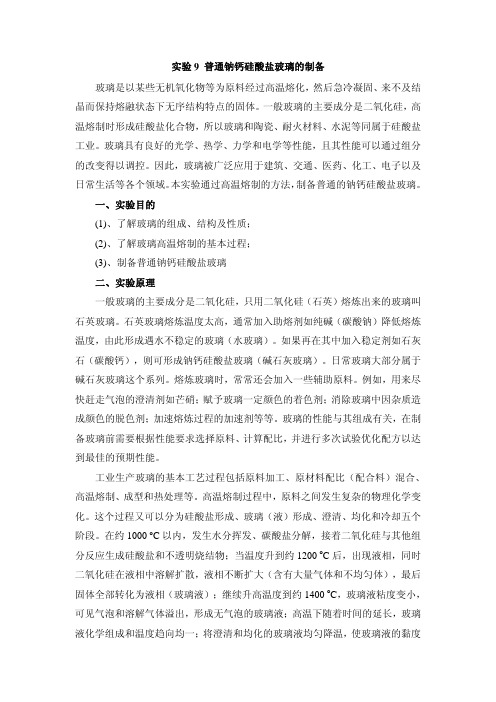

实验9 普通钠钙硅酸盐玻璃的制备玻璃是以某些无机氧化物等为原料经过高温熔化，然后急冷凝固、来不及结晶而保持熔融状态下无序结构特点的固体。
一般玻璃的主要成分是二氧化硅，高温熔制时形成硅酸盐化合物，所以玻璃和陶瓷、耐火材料、水泥等同属于硅酸盐工业。
玻璃具有良好的光学、热学、力学和电学等性能，且其性能可以通过组分的改变得以调控。
因此，玻璃被广泛应用于建筑、交通、医药、化工、电子以及日常生活等各个领域。
本实验通过高温熔制的方法，制备普通的钠钙硅酸盐玻璃。
一、实验目的(1)、了解玻璃的组成、结构及性质；(2)、了解玻璃高温熔制的基本过程；(3)、制备普通钠钙硅酸盐玻璃二、实验原理一般玻璃的主要成分是二氧化硅，只用二氧化硅（石英）熔炼出来的玻璃叫石英玻璃。
石英玻璃熔炼温度太高，通常加入助熔剂如纯碱（碳酸钠）降低熔炼温度，由此形成遇水不稳定的玻璃（水玻璃）。
如果再在其中加入稳定剂如石灰石（碳酸钙），则可形成钠钙硅酸盐玻璃（碱石灰玻璃）。
日常玻璃大部分属于碱石灰玻璃这个系列。
熔炼玻璃时，常常还会加入一些辅助原料。
例如，用来尽快赶走气泡的澄清剂如芒硝；赋予玻璃一定颜色的着色剂；消除玻璃中因杂质造成颜色的脱色剂；加速熔炼过程的加速剂等等。
玻璃的性能与其组成有关，在制备玻璃前需要根据性能要求选择原料、计算配比，并进行多次试验优化配方以达到最佳的预期性能。
工业生产玻璃的基本工艺过程包括原料加工、原材料配比（配合料）混合、高温熔制、成型和热处理等。
高温熔制过程中，原料之间发生复杂的物理化学变化。
这个过程又可以分为硅酸盐形成、玻璃（液）形成、澄清、均化和冷却五个阶段。
在约1000 o C以内，发生水分挥发、碳酸盐分解，接着二氧化硅与其他组分反应生成硅酸盐和不透明烧结物；当温度升到约1200 o C后，出现液相，同时二氧化硅在液相中溶解扩散，液相不断扩大（含有大量气体和不均匀体），最后固体全部转化为液相（玻璃液）；继续升高温度到约1400 o C，玻璃液粘度变小，可见气泡和溶解气体溢出，形成无气泡的玻璃液；高温下随着时间的延长，玻璃液化学组成和温度趋向均一；将澄清和均化的玻璃液均匀降温，使玻璃液的黏度达到成型的要求即为冷却阶段。
纳米玻璃的制作工艺
纳米玻璃的制作工艺
制作纳米玻璃的工艺可以分为以下几个步骤：
1. 材料准备：选择合适的玻璃基片和纳米粒子。
玻璃基片可以是任何类型的玻璃，如硅玻璃、石英玻璃等。
纳米粒子可以是金属、半导体或光学材料的纳米颗粒。
2. 清洗基片：将玻璃基片放入清洗溶液中，如去离子水或有机溶剂，去除表面的污垢和杂质。
3. 表面活化：通过氧化、硫化或其他方法，在玻璃基片表面形成化学活性的官能团，以便与纳米粒子发生化学反应。
4. 纳米粒子制备：通过化学合成、物理蒸发等方法，合成所需的纳米粒子。
纳米粒子可以通过控制反应条件和添加剂来控制其形状、大小和分散性。
5. 纳米粒子修饰：将制备好的纳米粒子表面进行修饰，以改善其分散性和稳定性。
修饰可以包括表面功能化、包覆等方法。
6. 纳米粒子涂覆：将纳米粒子悬浮液均匀地涂覆在玻璃基片上。
可以使用旋涂、喷涂、浸涂等方法进行涂覆。
7. 热处理：将涂覆好纳米粒子的玻璃基片进行热处理，以使纳米粒子与基片表面发生固相扩散或液相扩散，形成稳定的纳米结构。
8. 表面修饰：根据需要，对纳米玻璃进行表面修饰，如电化学处理、离子注入等方法，以改变纳米结构的性质和功能。
9. 检测和测试：对制备好的纳米玻璃进行表面形貌、结构和性能的检测和测试，如扫描电子显微镜、透射电子显微镜、X射线衍射等分析方法。
10. 包装和封装：将制备好的纳米玻璃进行包装和封装，以保护其表面结构和性能，并使其易于应用和储存。
以上是纳米玻璃的制作工艺的基本步骤，具体的制作方法可能会根据不同的纳米结构和应用领域而有所差异。
玻璃的制备化学方程式
玻璃的制备化学方程式
嘿，咱来聊聊玻璃的制备化学方程式呀！你知道吗，制备玻璃主要用到的原料就是石英砂（SiO₂）、纯碱（Na₂CO₃）和石灰石（CaCO₃）。
那它们之间发生反应可神奇啦！
先来看纯碱和石英砂的反应，方程式是 Na₂CO₃ + SiO₂ → Na₂SiO₃ + CO₂↑ 。
就好像两个小伙伴，纯碱这个小家伙拉着石英砂一起跳起舞来，然后就变成了硅酸钠和二氧化碳呢！比如说，就像小朋友们一起做游戏，玩着玩着就有了新变化。
还有石灰石和石英砂也会发生反应呢，CaCO₃ + SiO₂ → CaSiO₃ + CO₂↑ 。
它们呀，就像是一场奇妙的化学反应大冒险！好比你在搭积木，一块一块拼起来就变成了不同的形状。
这就是玻璃制备中很关键的化学方程式呀，很有趣吧？相信你了解了这些，会对玻璃的诞生有更深的认识哟！。
有机玻璃制备实验
一、聚甲基丙烯酸甲酯（polymethyl methacrylate,PMMA）是丙烯酸酯类聚合物，于1930年由德国人奥托制得，1933年，罗姆哈斯公司将其投入生产。
聚甲基丙烯酸甲酯是一种无定形聚合物，具有高度透明性，俗称“有机玻璃”，是迄今为止合成透明材料中质地最优异而价格又计较便宜的品种之一。
在甲基丙烯酸酯类聚合物中，除甲酯主要用于塑料制品，其他主要是胶黏剂、涂料、润滑油添加剂、纤维处理剂等。
二、有机玻璃的特点表面光滑、色彩艳丽，比重小，强度较大，耐腐蚀，耐湿，耐晒，绝缘性能好，隔声性好。
三、有机玻璃的种类1、有色透明有机玻璃；2、磁有机玻璃；3、珠光有机玻璃；4、压花有机玻璃；四、有机玻璃的特性（1）、高度透明性：有机玻璃是目前最优良的高分子透明材料，透光率达到92%，比玻璃的透光度高（2）、机械强度高：有机玻璃的相对分子质量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，有机玻璃的强度比较高，抗拉伸和抗冲击的能力比普通玻璃高7-18倍（3）、重量轻：有机玻璃的密度为1.18g/cm³，同样大小的材料，其重量只有普通玻璃的一半，金属铝（属于轻金属）的43%。
（4）、易于加工：有机玻璃不但能用车床进行切削，钻床进行钻孔，而且能用丙酮、氯仿等粘结成各种形状的器具，也能用吹塑、注射、挤出等塑料成型的方法加工成大到飞机座舱盖，小到假牙和牙托等形形色色的制品。
五、有机玻璃的性能1、力学性能：聚甲基丙烯酸甲酯具有良好的综合力学性能，拉伸、弯曲、压缩等强度高，冲击韧性较差，其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂。
40℃是一个二级转变温度，相当于侧甲基开始运动的温度，超过40℃ ,该材料的韧性，延展性有所改善。
聚甲基丙烯酸甲酯表面硬度低，容易擦伤。
聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。
有机玻璃的制备
实验步骤1.制模将医务室买来的小药瓶洗净烘干作为模具。
2.制浆在小药瓶中称取7ml甲基丙烯酸甲酯 (预处理除阻聚剂)，再加入0.02克过氧化苯甲酰和1.5克邻苯二甲酸二丁酯，摇匀后封上瓶口。
在90℃左右的水浴上加热，进行预聚合。
在此过程中，间隙振荡小药瓶，并注意观察体系的枯度。
待反应液呈枯稠浆液(比纯甘油更稠些)时，即停止加热。
3.聚合将已经灌好浆液的模具放入恒温供箱中，按下列条件进行聚合:50摄氏度保持3小时，3小时后转化率达到10-20%，反应体系已经很粘，很容易产生自动加速作用，因此必须降低温度到40摄氏度，并保持20小时，使转化率达的%。
此时聚合反应速度已显著下降，可以提高温度至105摄氏度，并保持3小时，使反应进一步完成，然后逐步降温到40摄氏度即可脱模。
4.脱模将试管轻轻击破，即可得到透明的棒状有机玻璃。
注意事项：本体聚合的一个显著特点是聚合体系粘度大、传热性差，反应进行到某一阶段时会出现自动加速现象。
这时必须及时排除反应热，否则分子量分布变宽，材料的机械强度降低，严重的会引起“爆聚”而使产品报废。
引发剂作用下的甲基丙烯酸甲醋的聚合反应是个放热过程。
反应热的积累会导致反应物温度的升高，聚合反应加速，造成局部过热而导致单体气化或聚合物的裂解，制件就会产生气泡或空心。
此外，由于单体和聚合体的密度相差很大,因而在聚合时会产生体积收缩。
如果聚合热未经有效排除，各部分反应便不一致，收缩也不均匀，因而导致裂纹与表面起绘现象的发生。
为避免这种现象的产生，在实际生产有机玻璃时常常采取预聚成浆法和分步聚合法。
液态玻璃一种制作方法
液态玻璃一种制作方法液态玻璃是一种非晶态的玻璃，也被称为超冷液体。
它的制作方法主要有以下几种。
首先，最早的制作方法是通过快速冷却玻璃溶液来制备液态玻璃。
这个方法是在高温下将玻璃材料熔化，然后迅速冷却，使其快速变固态。
这种方法可以制备出液态玻璃，但需要非常快速的冷却速度，通常需要使用液氮等极低温度来实现。
由于设备和条件复杂，这种方法不常用。
其次，另一种方法是通过合金化的方式来制备液态玻璃。
这种方法将一些晶体玻璃材料的组分进行优化调整，添加一定比例的金属元素，促使原来的晶体玻璃材料转变为非晶态液态玻璃。
这种方法在实际应用中较为常见，可以通过控制合金成分和热处理工艺来制备不同性质的液态玻璃材料。
第三种方法是通过使玻璃在不同温度下逐渐变软来制备液态玻璃。
这个方法是在合适的温度范围内，使玻璃材料热处理，使其逐渐变软，形成一定粘度的液态玻璃。
这种方法相对较简单，不需要太过复杂的设备和条件，因此在实际应用中也比较常见。
最后一种方法是通过高温熔融玻璃材料，并通过特殊手段提高玻璃的粘度来制备液态玻璃。
这个方法是在高温下将玻璃材料熔化，然后通过气压或者其他力的作用，使其粘度增大，形成一定粘度的液态玻璃。
这种方法需要一定的高温和高压条件，因此在实际应用中使用较少。
总的来说，液态玻璃的制作方法有多种，包括快速冷却、合金化、温度热处理和高压处理等方法。
每种方法都有其适用的领域和条件。
在实际应用中，需要根据具体需求选择合适的制备方法。
液态玻璃具有非晶态的特性，具有很多独特的物理和化学性质，因此在材料科学、电子器件、能量储存等领域具有广泛的应用前景。
工业制玻璃反应方程式
工业制玻璃反应方程式
工业制玻璃的制备是一个复杂的过程，通常涉及多种化学反应。
其中，最常见的是硅酸盐玻璃的制备。
硅酸盐玻璃的基本反应方程
式可以简单地表示为：
SiO2 + Na2CO3 + CaCO3 + Al2O3 + Fe2O3 → 玻璃。
这个方程式简单地表示了硅酸盐玻璃的基本原料，包括二氧化
硅（SiO2）、碳酸钠（Na2CO3）、碳酸钙（CaCO3）、氧化铝
（Al2O3）和氧化铁（Fe2O3）在一定条件下反应生成玻璃。
然而，
实际的工业制备过程可能会涉及到更多的原料和复杂的反应步骤。
除了硅酸盐玻璃，还有其他类型的工业玻璃，比如硼硅玻璃、
硼硅酸盐玻璃等，它们的制备过程涉及的化学反应也各不相同。
因此，工业制玻璃的反应方程式是一个相当复杂的话题，涉及到不同
类型的玻璃和不同的制备工艺。
总的来说，工业制玻璃的反应方程式是一个复杂的领域，涉及
到多种原料和复杂的化学反应。
以上只是一个简单的示例，实际情
况可能更加复杂和多样化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃的制备方法
玻璃是一种广泛应用于人类社会中的物质，它是由高温熔化的矿物、氧化物和金属等材料制成的一种非晶态固体材料。
玻璃的制备方法是非常多样的，可以通过不同的工艺来制作出各种不同类型的玻璃。
一、浮法制玻璃
浮法制玻璃是目前世界上应用最广泛的玻璃制备方法之一。
它采用的主要原材料为石英砂、白云石、长石、苏打、碳酸钠等，其中的石英砂占据了50%以上的比例。
浮法制玻璃的制备过程具体为：将原材料熔化成玻璃液，然后将其平稳地流入称之为“浮法池”的熔盐槽中。
在熔盐槽表面形成一层液态玻璃，通过控制它的表面张力、温度、厚度等参数，使其一定的宽度形成光滑的平面，这样形成的玻璃具有光亮度高、平滑光洁、厚度均匀的优点。
二、熔融法制玻璃
熔融法制玻璃主要用于制备特殊种类的玻璃，它需要将原材料熔化直至达到玻璃状态，然后放置一段时间，在较低的温度范围内缓慢冷却，最终形成玻璃。
熔融法制玻璃主要采用的原材料包括氧化物、硅酸盐、碳酸盐、磷酸盐和氟化物等。
不同原材料的组合可以制成各种不同类型的玻璃，如光学玻璃、高温金属玻璃、荧光玻璃等。
三、溶胶凝胶制备法
溶胶凝胶制备法是一种比较新兴的玻璃制备方法，该方法基于固体凝胶的理论而发展起来的。
它通过控制溶胶粒子的大小、形状和浓度等参数，使其形成固体凝胶，然后经过热处理，使溶胶凝胶中的水分蒸发，溶胶颗粒吸附和融合，形成无定形的固体材料——玻璃。
溶胶凝胶制备法主要采用二氧化硅、氧化铝等无机物，以及聚合物等有机物为主要原材料，可以制备各种不同类型的玻璃，如金属氧化物玻璃、二氧化硅玻璃等。
四、离子交换法制备玻璃
离子交换法制备玻璃是一种在特定条件下离子交换材料所发生的离子置换反应制备出不同类型的玻璃。
离子交换法制备玻璃的原材料主要是自然晶体、化合物单晶、玻璃、陶瓷等。
该方法可以通过在特定温度和时间下加入不同种类的离子交换剂来改变其中的离子组成，形成各种不同的玻璃，如银骈配物玻璃、铜骈配物玻璃、钴骈配物玻璃等。
总之，以上是关于玻璃制备方法的研究文档，从浮法制玻璃、熔融法制玻璃、溶胶凝胶制备法以及离子交换法制备玻璃四个方面详细介绍了玻璃制备的不同方法，并对其用途和应用进行了解释。
最终，我们可以看到，在不同的制备方法下，制作出的玻璃有其独特的性质和用途，这
些玻璃在工业生产、日用品、科技发展等方面都有着重要应用。
