骨料与成型工艺对透水混凝土性能的影响
搅拌工艺对透水混凝土力学性能的影响

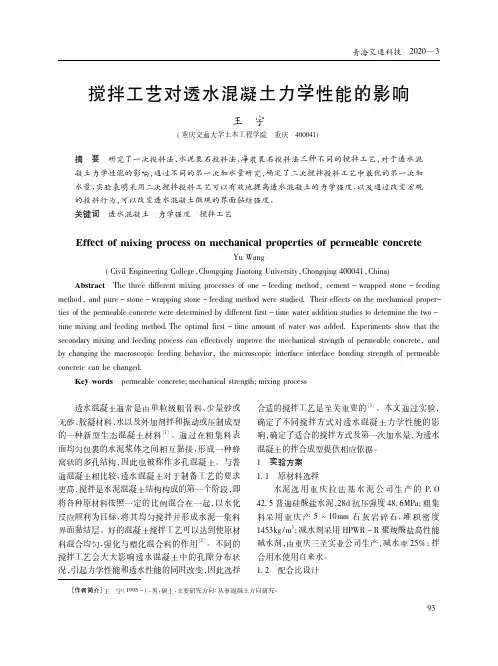

搅拌工艺对透水混凝土力学性能的影响王宇(重庆交通大学土木工程学院重庆400041)摘要研究了一次投料法、水泥裹石投料法、净浆裹石投料法三种不同的搅拌工艺，对于透水混凝土力学性能的影响，通过不同的第一次加水量研究，确定了二次搅拌投料工艺中最优的第一次加水量，实验表明采用二次搅拌投料工艺可以有效地提高透水混凝土的力学强度，以及通过改变宏观的投料行为，可以改变透水混凝土微观的界面黏结强度。
关键词透水混凝土力学强度搅拌工艺Effect of mixing process on mechanical properties of permeable concreteYu Wang(Civil Engineering College，Chongqing Jiaotong University，Chongqing400041，China) Abstract The three different mixing processes of one－feeding method，cement－wrapped stone－feeding method，and pure－stone－wrapping stone－feeding method were studied.Their effects on the mechanical proper-ties of the permeable concrete were determined by different first－time water addition studies to determine the two－time mixing and feeding method.The optimal first－time amount of water was added.Experiments show that the secondary mixing and feeding process can effectively improve the mechanical strength of permeable concrete，and by changing the macroscopic feeding behavior，the microscopic interface interface bonding strength of permeable concrete can be changed.Key words permeable concrete;mechanical strength;mixing process透水混凝土通常是由单粒级粗骨料、少量砂或无砂、胶凝材料、水以及外加剂拌和振动或压制成型的一种新型生态混凝土材料［1］。
不同粒径骨料对混凝土性能的影响
不同粒径骨料对混凝土性能的影响混凝土是一种非常常见的建筑材料，其性能直接关系到建筑物的质量和使用寿命。
在混凝土中，骨料是其主要组成部分之一，它的粒径大小对混凝土的性能有着重要的影响。
本文将探讨不同粒径骨料对混凝土性能的影响，并从力学性能、流动性和耐久性三个方面进行分析。
一、力学性能1.强度混凝土的强度是评价混凝土质量的重要指标之一。
研究表明，骨料的粒径大小与混凝土的强度密切相关。
通常情况下，较大粒径的骨料可以提高混凝土的强度。
这是因为较大的粒径骨料可以增加混凝土的骨架结构，减小浆体间的接触面积并提高内聚力。
另外，较大粒径骨料还可以提高混凝土的抗压强度和抗拉强度。
2.抗裂性混凝土的抗裂性能直接影响到结构的安全性和使用寿命。
适量添加粒径较小的骨料可以提高混凝土的抗裂性能。
这是因为较小粒径的骨料可以填充混凝土内部的细微裂缝，增加混凝土的内聚力和抗裂能力。
但是，如果骨料的粒径过小，可能会导致混凝土的流动性变差，影响施工质量。
二、流动性1.工作性能骨料的粒径大小对混凝土的工作性能有着重要影响。
较大粒径的骨料会使混凝土的流动性变差，增加浆体与骨料之间的摩擦力，使得混凝土更加粘稠，难以施工和振捣。
而较小粒径的骨料则可以提高混凝土的可塑性和流动性，使得混凝土易于施工和脱模。
2.密实性混凝土的密实性对于结构的耐久性和强度有着重要影响。
研究发现，较大粒径的骨料可以提高混凝土的密实性。
这是因为较大粒径的骨料可以充填混凝土内部的空隙，增加混凝土的密实程度。
而较小粒径的骨料则容易形成过于密实的结构，导致混凝土的流动性下降。
三、耐久性1.抗渗性混凝土的抗渗性是指其抵抗水分、气体和溶质渗透的能力。
较大粒径的骨料可以减少混凝土内部的孔隙和裂缝，提高混凝土的抗渗性。
而较小粒径的骨料则容易形成细密的孔隙结构，降低混凝土的抗渗性。
2.耐久性混凝土的耐久性主要包括抗冻融性、抗硫酸盐腐蚀性和抗氯离子渗透性等。
一般来说，较大粒径的骨料可以提高混凝土的耐久性，减少冻融循环和腐蚀的损害。
粗骨料品质对混凝土性能的影响
粗骨料品质对混凝土性能的影响1前言混凝土由水泥、掺合料、外加剂、粗骨料、细骨料和水组成，其中粗骨料和细骨料起到骨架作用。
粗骨料的种类不同，其材质、强度及化学成分等就不相同，从而影响混凝土的和易性、强度及耐久性等性能。
因此分析粗骨料品质对混凝土性能的影响很有必要。
2粗骨料品质具体对混凝土性能影响2.1粗骨料级配对混凝土性能影响粗骨料级配是指各级粒径颗粒的分配比例。
粗骨料的级配会对混凝土的拌合性能、物理性能、以及耐久性产生一定的影响，在确定混凝土配合比时，粗骨料粒径均匀可以节省水泥的用量，降低混凝土的造价。
确定混凝土配合比时，粗骨料粒径越大，用水量越少。
大体积混凝土，采用大粒径的粗骨，可以降低砂率，提高混凝土的强度，并可以减少用水量以达到节省水泥用量的作用，水泥用量减少的话，可以降低混凝土内部热量产生的温度和减少温度产生的裂缝。
2.2粗骨料饱和面干吸水率及表观密度对混凝土性能影响石料的表观密度决定于石质、矿物成分，风化程度及空隙率。
一般情况下，表面比较粗糙，结构疏松的粗骨料配置出来的混凝土强度比较低，尤其是表面粗糙，孔隙较多的粗骨料对吸水率的影响更大一些，而用于此类粗骨料的混凝土对混凝土抗渗要求、抗冻要求及耐久性要求更不易达到。
2.3粗骨料含泥量及泥块含量对混凝土性能的影响对含泥量的定义是石料中<0.08mm的黏土、淤泥及细屑的总含量。
其比表面积大、吸水性大、体积变化大、遇水膨胀、干燥收缩：粗骨料中粘土含量过多对混凝土强度、干缩、徐变、抗渗、抗冻融及抗磨损等均产生不良影响。
含泥状态不同，影响也有差异，其类型有以下3种：包裹型含泥——粗骨料中所含泥粒一般成浆状粘接或附着于骨料的表面，会影响到粗骨料与水泥浆液的黏结，并进一步影响到混凝土的强度及其他性能。
松散型含泥——石子中均匀分布的泥粒，在配制低胶材混凝土或砂子细度偏粗时，可以起到改善混凝土拌和物的和易性与提高混凝土密实性的作用，但含泥量达到5％时，混凝土强度有所降低，特别是C30以上混凝土，当含泥量超过7％时，强度可降低30％以上。
混凝土渗透性的影响因素及改善方法

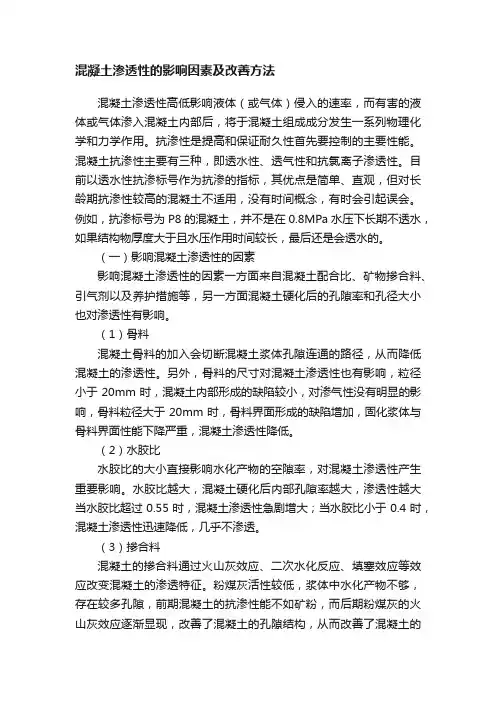

混凝土渗透性的影响因素及改善方法混凝土渗透性高低影响液体（或气体）侵入的速率，而有害的液体或气体渗入混凝土内部后，将于混凝土组成成分发生一系列物理化学和力学作用。
抗渗性是提高和保证耐久性首先要控制的主要性能。
混凝土抗渗性主要有三种，即透水性、透气性和抗氯离子渗透性。
目前以透水性抗渗标号作为抗渗的指标，其优点是简单、直观，但对长龄期抗渗性较高的混凝土不适用，没有时间概念，有时会引起误会。
例如，抗渗标号为P8的混凝土，并不是在0.8MPa水压下长期不透水，如果结构物厚度大于且水压作用时间较长，最后还是会透水的。
（一）影响混凝土渗透性的因素影响混凝土渗透性的因素一方面来自混凝土配合比、矿物掺合料、引气剂以及养护措施等，另一方面混凝土硬化后的孔隙率和孔径大小也对渗透性有影响。
（1）骨料混凝土骨料的加入会切断混凝土浆体孔隙连通的路径，从而降低混凝土的渗透性。
另外，骨料的尺寸对混凝土渗透性也有影响，粒径小于20mm时，混凝土内部形成的缺陷较小，对渗气性没有明显的影响，骨料粒径大于20mm时，骨料界面形成的缺陷增加，固化浆体与骨料界面性能下降严重，混凝土渗透性降低。
（2）水胶比水胶比的大小直接影响水化产物的空隙率，对混凝土渗透性产生重要影响。
水胶比越大，混凝土硬化后内部孔隙率越大，渗透性越大当水胶比超过0.55时，混凝土渗透性急剧增大；当水胶比小于0.4时，混凝土渗透性迅速降低，几乎不渗透。
（3）掺合料混凝土的掺合料通过火山灰效应、二次水化反应、填塞效应等效应改变混凝土的渗透特征。
粉煤灰活性较低，浆体中水化产物不够，存在较多孔隙，前期混凝土的抗渗性能不如矿粉，而后期粉煤灰的火山灰效应逐渐显现，改善了混凝土的孔隙结构，从而改善了混凝土的抗渗性。
研究表明当混凝土的粉煤灰含量由20%、30%、40%提升到50%，养护56d和90d的混凝土的气体渗透性逐渐降低，但对于仅养护28d、掺杂30%和40%粉煤灰含量的混凝土渗透性呈现增大趋势，其原因应该同样是前期粉煤灰尚未进行二次水化。
透水混凝土使用性能及影响因素分析
透水混凝土使用性能及影响因素分析发表时间：2018-07-13T15:55:24.193Z 来源：《基层建设》2018年第16期作者：巨建凯[导读] 摘要：混凝土作为一种建筑材料，在现代的建筑领域中应用最为广泛，一般是由胶凝材料、粗细骨料以及水和一些特定的掺加剂按照一定的比例进行拌合而成的。
中国电建市政建设集团有限公司天津 300384摘要：混凝土作为一种建筑材料，在现代的建筑领域中应用最为广泛，一般是由胶凝材料、粗细骨料以及水和一些特定的掺加剂按照一定的比例进行拌合而成的。
笔者查阅了目前对透水混凝土使用性能的国内外研究，分析了透水混凝土路面透水性影响因素，指出目前研究中存在的不足，对今后透水混凝土研究的方向提出展望。
关键词：透水混凝土；性能；影响因素；措施1导言研究表明，透水混凝土能合理利用降雨，使雨水渗透到地下，补充地下水位，既改善了因地下水位低而产生的地面塌陷，又能改善土壤条件，缓解城市热岛效应，有利于绿色植物和土壤微生物的生长。
为了更好地应用透水混凝土，我们要做好透水混凝土的配比试验，以掌握影响透水混凝土性能的种种因素。
2透水混凝土的主要性能2.1透水性透水混凝土路面具有较好的透水性，是由单一粒径粗骨料、水泥、水、增强剂和无机原料等按特定配合比经特殊工艺制备而成的骨架孔隙结构，其内部孔隙率一般为15%～30%，多数孔径大于1mm，透水系数为0.5～20mm/s。
当降雨发生时，初期雨水会自然渗入至其内部的孔隙中，当降雨量小于孔隙率时，雨水会蓄积在透水面层和基层中；当降雨量较大超出其总孔隙率时，可透水路面就会产生地表径流。
因此，透水混凝土路面透水和蓄水能力的决定因素是透水面层和基层的孔隙率。
可透水路面可以在一定程度上缓解城市“内涝”，但并不能完全解决“内涝”问题。
当降雨结束时，可透水路面储存的水分会自然蒸发，这样就建立起了一种城市良性生态水循环。
《透水水泥混凝土路面技术规程》（CJJ/T135—2009）行业标准规定在透水混凝土路面沿线应设置排水沟。
混凝土中渗透性的影响因素
混凝土中渗透性的影响因素一、前言混凝土是一种广泛使用的建筑材料，它广泛应用于各种建筑和基础设施项目中。
混凝土的性能直接影响着建筑物的安全性和寿命，其中渗透性是一个重要的性能指标。
本文将从混凝土渗透性的影响因素入手，探讨混凝土渗透性的相关原理。
二、混凝土渗透性的定义混凝土渗透性是指混凝土中液体通过孔隙的能力。
混凝土的渗透性是建筑物安全和寿命的关键指标。
渗透性不仅影响混凝土的耐久性，还会影响混凝土内部的纵向和横向应力分布，从而影响混凝土的强度和稳定性。
三、混凝土渗透性的影响因素1. 孔径混凝土中的孔隙是混凝土渗透性的关键因素。
孔径越大，渗透性就越高。
混凝土中的孔隙可以分为微观孔隙和宏观孔隙。
微观孔隙是指直径小于0.1微米的孔隙，而宏观孔隙是指直径大于0.1微米的孔隙。
微观孔隙通常由水泥胶体中的孔隙和气泡组成，而宏观孔隙通常是由骨料和空隙之间的孔隙组成。
2. 骨料形状和大小骨料是混凝土中的重要组成部分，它的形状和大小对混凝土的渗透性有直接影响。
骨料的形状越圆，混凝土的渗透性就越高。
此外，骨料的大小也会影响混凝土的渗透性。
如果骨料的大小不均匀，混凝土中的孔隙就会更大，渗透性也会更高。
3. 水灰比水灰比是混凝土中水的质量与水泥的质量之比。
水灰比越小，混凝土的渗透性就越低。
这是因为水灰比越小，混凝土中的孔隙就越小，渗透性就越低。
然而，水灰比太小也会导致混凝土的强度变差。
4. 水泥种类和用量水泥是混凝土中的重要组成部分，它的种类和用量会直接影响混凝土的渗透性。
一般来说，硅酸盐水泥的渗透性比普通水泥低。
此外，水泥的用量也会影响混凝土的渗透性。
水泥用量越大，混凝土中的孔隙就会越小，渗透性也会越低。
5. 混凝土的密实程度混凝土的密实程度是指混凝土中孔隙的数量和大小。
密实的混凝土中，孔隙数量和大小都比较小，因此渗透性较低。
相反，松散的混凝土中，孔隙数量和大小都比较大，渗透性也更高。
6. 混凝土的龄期混凝土的龄期是指混凝土从浇筑到达一定时间后的状态。
骨料粒径对透水砖性能的影响
骨料粒径对透水砖性能的影响摘要：采用铁板砂、铁尾矿和石英砂骨料制备了不同粒径范围的透水砖试块，介绍了在骨料粒径不同的情况下透水砖性能的变化，并以数据图表的形式显示变化曲线。
研究结果表明，骨料粒径对透水砖的性能有一定的影响，这种影响主要为骨料粒径越小则抗压强度越大，透水系数越小，而骨料粒径的越大其抗压强度先增大后减小，透水系数随粒径的增大而增大。
关键词：骨料粒径；透水砖；透水性能前言随着城市化进展的不断加快，城市中的“洪涝灾害”也越来越频繁，造成了城市中“看海”的现象出现。
这种现象的出现和城市的地面透水、排水系统有着不可或缺的关系。
透水砖是为解决城市地表硬化，营造高质量的自然生活环境，维护城市生态平衡而隆重诞生的世纪环保建材新产品。
它采用矿渣废料、废陶瓷为原料，经两次成型，是绿色环保产品。
透水砖的特性是：第一，具有良好的透水、透气性能，可使雨水迅速渗入地下，补充土壤水和地下水，保持土壤湿度，改善城市地面植物和土壤微生物的生存条件。
第二，可吸收水分与热量，调节地表局部空间的温湿度，对调节城市小气候、缓解城市热岛效应有较大的作用。
第三，可减轻城市排水和防洪压力、对防止公共水域的污染和处理污水具有良好的效果、使马路上不积水。
第四，雨后不积水，雪后不打滑，方便市民安全出行。
第五，表面呈微小凹凸，防止路面反光，吸收车辆行驶时产生的噪音，可提高车辆通行的舒适性和安全性。
第六，色彩丰富，自然朴实，经济实惠，规格多样化。
目前，关于透水砖的制备和配合比的研究较多，而骨料粒径对透水砖性能影响的研究较少。
本文通过不同的骨料粒径来观察透水砖性能的变化。
1.试验数据分析原理透水砖的主要参数是根据GB/T25993-2010《透水路面砖和透水路面板》标准测试。
1.1透水系数2. 试验研究2.1试验材料本次实验材料采用42.5级普通硅酸盐水泥，主要原料为铁板砂、石英砂、铁尾矿骨料，其粒径分布见表1。
外加剂为铁板砂所用的激发剂属于基羧酸系减水剂（粉状），减水率18%-28%；石英砂外加剂具有提高混凝土强度等性能；铁尾矿采用北京幕湖外加剂有限公司生产的PC型基羧酸高效减水剂，含固量为40%，减水率可达35%以上。
分析透水混凝土性能的影响因素
2018年第6期117生态产业我国正在快速的发展，乡镇的改造逐渐走向城市化，与此同时会有很大量的建筑垃圾产生，带来了很多的不便，建筑垃圾的堆放也是很困扰人的。
人类的生活也随之提高，事物的美观也是很重要的，合理的利用建筑废料，使其变废为宝，既解决了建筑垃圾堆放问题，又合理的将其加以利用，更是一个可持续发展的道路。
透水混凝土的性能直接影响成品的应用，所以在利用再生骨料配制透水混凝土时，对于再生骨料的要求是很高的，由于自然资源比较匮乏，所以尽可能使再生骨料近似于天然骨料，透水混凝土的应用还是很多的，透水路面、操场、观赏游园等等，透水混凝土的应用，使得区域可透水性得到良好的改善，有利于促进生态效益、经济效益和社会效益。
1.再生骨料的选择1.1再生骨料的处理从废料中提取出的骨料表面有一层水泥包裹 ，将其进行筛分，筛选出不同粒径的骨料，分好以后带到实验室，在再生骨料表面喷洒聚乙烯醇溶液，在其表面会有一层聚乙烯醇层，过后再将带有聚乙烯醇层的骨料与水泥进行拌合，这样做的目的可以提高再生混凝土的强度。
对再生骨料配制的透水混凝土进行抗压强度试验，表面喷洒聚乙烯醇溶液的再生骨料配制的透水混凝土，其立方体抗压强度约提高简单处理的再生骨料配制透水混凝土20%左右。
1.2再生骨料的品种、粒径的选择分别选取不同品种的骨料、不同粒径的骨料制作成透水混凝土，并对其性能进行研究，第一组取相同粒径、不同品种的骨料进行配制透水混凝土，进而观察其透水混凝土性能的不同，第二组取同一品种、不同粒径的骨料进行配制透水混凝土，进而观察其透水混凝土性能的不同。
研究结果显示:在相同粒径、不同品种骨料配制透水混凝土的情况下，细碎石配制的透水混凝土的孔隙率明显大于粗碎石配制的透水混凝土，其强度要较小于粗碎石配制的透水混凝土；当选用不同粒径、同品种的骨料配制透水混凝土进行实验时，发现随着骨料粒径的变化，骨料粒径大小的变化，透水混凝土的强度呈非线性变化，并且有最佳粒径的大小。
水灰比、设计孔隙率和骨料粒径对透水混凝土的影响
安徽建筑中图分类号：TU528.59文献标识码：A 文章编号：1007-7359（2022）01-0174-02DOI:10.16330/ki.1007-7359.2022.01.0790前言伴随着城市化的加快，基础设施逐渐增多，对于混凝土的需求日益增加[1]。
我国大多数地方基本上都是采取密实性铺装的混凝土路面，虽然满足实际应用的强度和耐久性，但导致混凝土路面透气性和透水性较差，给生态环境带来了一些不良影响[2]。
与普通混凝土相比透水混凝土具有透水性和透气性的优越性，能够排除道路积水，可以达到净化雨水、缓解城市热岛效应效果[3]。
在市政绿化、轻型道路、污水净化及生态护坡等领域得到广泛应用。
在刘宁宁等[4]的透水混凝土的力学性能研究中，了解到透水混凝土的力学性能受到设计孔隙率和水灰比的影响；王贤成等[5]在透水混凝土的性能研究中，得知透水混凝土的性能受到水灰比、设计孔隙率和骨料配级的影响；陈春等[6]在有关透水混凝土的研究中，得出在一定的范围内透水混凝土的抗压性能与渗透性能呈负相关。
赵翎亦[7]等研究发现，当水灰比为0.27，骨料粒径为4.75mm~9.5mm 与骨料粒径为2.36mm~4.75mm 的比值为3:2设计孔隙率20%时，透水混凝土综合性能达到最佳。
虽然有不少学者对透水混凝土进行研究，但对透水混凝土的原材料和原材料用量的研究各有不同，并且透水混凝土在工程应用中没有明确的规范，仍需不断地对透水混凝土进行研究，完善透水混凝土在不同要求下的性能。
本实验中，为了探究设计孔隙率、水灰比和骨料粒径对透水混凝土的影响因素，在实验的目标下进行配合比设计，通过改变不同变量来研究对透水混凝土性能的影响。
1实验1.1原材料①水泥：采用宿州海螺水泥厂生产的P.O.42.5级普通硅酸盐水泥，符合GB175标准。
②粗骨料：采用5~10mm 和10~15mm 两种粒径的粗骨料③水：本实验所采用的水均来自宿州市宿州学院地下水。
骨料对混凝土的强度及耐久性的影响
摘要：混凝土骨料是混凝土的重要组成成分。
研究人员通常把研究重点放在水泥、水灰比、减水剂、活性矿物掺合料等方面，而忽视了占混凝土体积四分之三左右的骨料。
随着高性能混凝土的发展，骨料的重要作用才真正被研究人员所认识和重点研究。
但是以往的研究缺乏系统性，而且多数研究只偏重于混凝土强度，而忽视了骨料对于混凝土工作性能及耐久性能方面的影响。
实际上骨料的几何特性、物理性能、化学成分等对水泥混凝土早期的工作性能、硬化后的力学性能及耐久性能都存在不可忽视的影响。
从工程角度看,强度仍是结构混凝土最重要的性能。
多少年来,混凝土组分与强度之间的关系一直是人们研究的内容。
粗骨料对混凝土强度的影响,主要由于粗骨料本身的强度和骨料的形貌特征。
随着粗骨料压碎指标增大,混凝土强度下降;粗骨料的表面愈粗糙,其配制的混凝土强度愈高。
粗骨料最大粒径在5～15mm 之间,随着集料粒径增大,混凝土的强度提高；而在高于15mm后,粗骨料粒径愈大,混凝土强度愈低。
粗骨料对高强混凝土力学性能的影响比对普通混凝土力学性能影响显著,即粗骨料在高强混凝土中发挥作用更加明显。
关键词：骨料、混凝土、耐久性、强度、级配目录1混凝土耐久性的定义 (1)2骨料的定义 (1)3粗骨料强度对混凝土强度的影响 (2)4 粗骨料的级配对混凝土性能的影响 (3)5粗骨料的粒径和粒形对混凝土强度的影响 (4)5.1粗骨料的最大粒径 (5)5.1.1骨料的细度模量（M） (5)Z5.1.2骨料的质量系数K (5)6 粗骨料中有害物对混凝土耐久性的影响 (6)7 现状与问题 (7)8 小结 (8)参考文献 (10)混凝土是近现代使用最广泛的建筑材料。
长期以来，人们一直以为混凝土是一种非常耐久的材料，从而忽视了它的耐久性问题。
然而，近四五十年来，混凝土结构物因材料耐久性不足而过早劣化的事例在国内外屡见不鲜，各国为此付出了惨重代价。
为提高混凝土的耐久性，发达国家自20世纪80年代中期掀起了一个以改善混凝土材料耐久性为主要目标的“高性能混凝土”开发研究的高潮，并取得了一些可喜的研究成果，这些成果被不断地应用于工程实践并指导混凝土结构的耐久性设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重视 ［ 。
１ ２ 试 验 方 法 ．
抗 压 强 度 作 为 混 凝 土 重 要 的力 学 性 能 之 一 ， 它 直 接关 系 到混 凝 土 承 载 能力 和 结 构 耐 久 性 的 评
采用 袋装 海 螺 Ｐ ｏ ４． 水 泥 性 能 检 验 ． ２ ５Ｒ， 合格 。
２ ０ １ ｍｍ 碎 石 ）￣ ０
８ ——透 水圆筒
龙 穴 山石 场 Ｏ １ｍｍ 花 岗岩碎 石 。堆 积 密度 ～ ０
图 １ 透 水 系 数 试 验 装 置 示 意 图 ［ ３ ］
１３ ｋ ／ 、 ３ ０ ｇｍ。表观密度 ２２ ｋ ／ 、 ６ ７ ｇｍ３空隙率 ４ 、 ９ 含
（） １用卡 尺测量 圆柱试 样 的直径 （ ） Ｄ 和厚 度 （ ） Ｌ，
［ 收稿 日期］２ ｌ 一Ｏ —２ ０１ ２ Ｏ ［ 基金项 目］安徽省 自然科学基金资助项 目（ ＪＯ Ｏ ２ Ｏ ， Ｋ ２ ｌＢ ６ ） 六安市定 向委托皖西学院市级研究 项 目（ ０ ８ Ｗ０ ３ 。 ２０ Ｌ ２ ） ［ 第一作者简介］夏 松 （９ ７ ， ， １ ７ 一） 男 安徽六安人 ， 皖西学院建筑与土木工程学院讲师 ， 硕士。
１５ ２
分别测 量两次 ， 取平均 值 ， 精确 至 ０１ｍ（ 同孔 隙率 ．ｃ 可 尺寸测试 数据）计算试样 的上表面面积 （ ； ， Ａ） （） 试样 的四周 用 密 封 材 料 或其 它 方 法 密封 ２将
（） 钢尺 测量 透 水 筒 的水 位 与 溢 流水 槽 水 位 ４用 之差 （ ， 确 至 ０１ｍ。记 录测 量 试 验 中溢 流 水 Ｈ） 精 ．ｃ 槽水 的温 度 （ ， 确到 ０ ５ Ｔ）精 ． ℃。 （ ） 算透 水系数 ： ５计
２１ ０ １年 ５月 第２ ９卷 第 ３期 合肥 师范 Nhomakorabea院学报
Ｊ ｕ ｎ ｌ ｆＨｅｅ ｒ ｌＵｎｖ ｒｉｙ ｏ ｒ ａ ｆｉ ｏ Ｎｏ ｍａ ｉｅ ｓｔ
Ｍ ａ ．２ １ ｙ ０１
Ｖ０． ９Ｎｏ ３ １２ ．
骨 料 与成 型 工 艺 对 透 水混 凝 土 性 能 的影 响
不显著。合 理解决这些 问题 能为 配置 高性 能透水混凝土提供依据 。
［ 关键词］透 水混凝土 ； 砂率 ；级配 ； 成型 工艺 ； 主要性 能
［ 中图分类号］Ｔ ５ ０
［ 文献标识码］Ａ
［ 文章编号］１７— ７（０１０—１５ ４ ６４２ ３２ １）３０２— ２ ０
透 水混 凝 土是 由粗 骨 料 、 泥 和 水 拌 制 而成 的 水
夏 松 ， 覃 爱 民 ， 戈海 玉
（ 皖西学院 建筑与土木工程学 院， 安徽 六安 ２７１） ３０ ２ ［ 摘 要］试验研 究了砂率 、 石子级配 以及搅拌 与成 型工艺对透水混凝土主要性能的影响 。试验结果表 明： 率和石 子级 砂
配对混凝土的抗压强度有利 ， 同时对透水 系数有 着负面的影 响 ； 械成 型对 混凝土 强度有益 而对透 水 系数有 影响 ， 影 响 但 机 但
水 混凝 土 主 要 性 能 的 影 响 ， 配 置 高 性 能 透 水 混 为 凝 土 提供 依 据 。
１ 试 验 设计
ｌ — 供 水 系 统 —
２ —溢流 口 —
１ １ 原 材料 ．
１ 水 泥 ）
３ ——溢流水槽
４ ——支架
５ ——试样 ６ —— 璧筒
７ — 水位 差 —
一
泥量 ３６ 。碎石筛分试验结果如 １ ． 所示 。
表 １ 石子分计筛余与累计筛余
种非封闭性多孔混凝土 ， 内部含有很 大比例 的 其
贯穿性孑 隙， Ｌ 具有透气 、 透水、 吸音和重量轻 的特点 ， 对改善城市热环境 、 地表土壤生态环境 、 吸声降噪等
方面效果显著 ， 在城市透水性路面 、 水工建筑 、 排水
Ｋ＝Ｑ ／ Ｌ ＡＨｔ
好， 使其不漏水 ， 水仅从试样的上下表面渗透 。待密 封材料固化后 ， 将试样放入水 中浸泡至饱水状态 ； （） ３ 将其取 出 ， 入 透 水 系数 装 置 ， 试 样 与 透 装 将
水 圆筒连 接密 封好 。放人 溢 流水槽 ， 开供水 阀门 ， 打 使水 进入 容器 中 ， 溢 流水槽 的溢 流孔有 水 流 出时 ， 等 调整 进水 量 ， 透 水 圆筒 保持 一定 的水 位 ， 溢流 水 使 待 槽 的溢流 口和透水 圆筒 的溢 流 口流 出水 量 稳 定后 ， 用量 筒从 出水 口接水 ， 录 时 间 ｔ秒 ） 流 出 水量 记 （ 内 （ ， Ｑ） 测量 三次 ， 取平 均值 。
１抗 压强 度 ）
定； 透水 系数 反 映透水 混凝 土 的透水 性 能＿ 。透 ２ ］
水 系 数 和抗 压 强 度 作 为 透 水 混 凝 土 的 两 个 重 要 性
采用 １ ×Ｉ Ｘ１ ｍ 立方体试块 ， Ｏ Ｏ ０ｃ 试验方法参 考 Ｇ Ｂ。
２透水 性 能 ）
能指标 ， 其数 值大小 关 系到透 水混凝 土 的使用 效 果及 应 用 程 度 ， 透 水 混 凝 土 透 水 系 数 和抗 压 强 对
编号
Ｄ１Ａ３ （ ）
式中： Ｋ一试样 的透 水系 数 ，ｍ／； ｃ ｓＱ一时 间为 ｔ 秒 内的渗 水量 ， ； ｍｌＬ一试样 的厚 度 ，ｍ； ｃ Ａ一试 样 的 上表 面 面积 ，ｍ Ｈ一水 位差 ，ｍ；一时 间 ，； ｃ ； ｃ Ｓ
度 的研 究 已成 为 一 项 重 要 的研 究 内容 。本 文 主要
透水 性 能测 试 参 考建 材 行业 标 准 《 水砖 》 透
（Ｃ Ｔ９５ ２ Ｏ） 透水 系 数 测 定 方 法 ， 验 装 置 Ｊ ／ ４－ ０ ５ 中 试 如图 １ 所示 。试 验 步骤 如下 ：
ｌ
研究了砂 率 、 石子级 配 以及搅拌 与成 型工 艺对 透
