第6章 数控铣床加工工艺
数控机床编程与操作6、数控铣削加工工艺

对曲率半径变化不大和精度要求不高的粗加工,常使用两轴 半坐标的数控铣床采用行切法加工。所谓行切法是指刀具与 零件轮廓的的切点轨迹是一行一行的,而行间的距离按零件 加工精度的要求确定。如下图所示。
第6讲 数控铣削加Leabharlann 工艺两轴半坐标行切法加工曲面
第6讲 数控铣削加工工艺
②
对曲率变化较大和精度要求较高的曲面的精加工,常 使用X、Y、Z三坐标联动插补的行切法进行加工。
② ③
④
第6讲 数控铣削加工工艺
⑶ 零件的变形分析 零件在数控铣削加工过程中会产生变形,不仅影响加工 质量,而且当变形较大时使加工无法进行。这就需采取工艺 措施来预防,如对钢件进行调质处理,对铸铝件进行退火处 理,对不能用热处理方法解决的,可采用粗加工、精加工及 对称去除余量等常规方法。 ⑷ 零件毛坯的工艺性分析 根据实际的使用经验,下列几方面应该作为零件毛坯工 艺性分析的要点: 1)毛坯应该有充分、稳定的加工余量。
第6讲 数控铣削加工工艺
7.与起刀、进刀、退刀相关的工艺处理 (1)程序起始点、返回点、切入点、切出点的确定 1)程序起始点、返回点的确定 在同一程序或一个零件在几个程序中加工时起始点和返回 点最好相同,这样操作上就比较方便,并且其坐标值都设为0。 2)切入点选择的原则 对粗加工来说,选择曲面内的最高点作为曲面的切入点。 对于精加工来说,选择曲面内某个曲率比较平缓的角点作为曲 面的切入点。 3)切出点选择的原则 若被加工曲面为开放型曲面,用曲面的某角点作为切出点; 若被加工曲面为封闭型曲面,只能用曲面的一个角点作为切出 点。

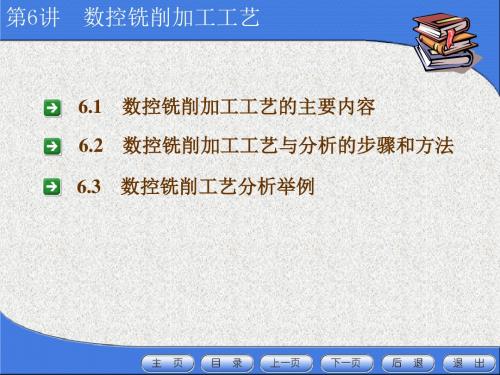

6.1 数控铣削加工工艺的主要内容
下列加工内容比较适宜采用数控铣削加工:
①
零件上的平面曲线轮廓表面(如图所示)特别是由数学表达 式给出的非圆曲线和列表曲线建立的空间曲线。
6.数控铣削加工工艺

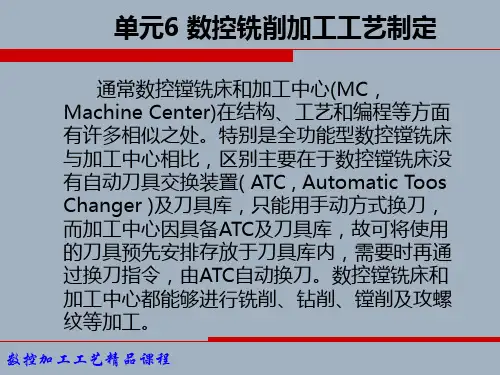

通常数控镗铣床和加工中心(MC,Machine Center)在结构、工艺和编程等方面有许多相似之处。
特别是全功能型数控镗铣床与加工中心相比,区别主要在于数控镗铣床没有自动刀具交换装置( ATC , Automatic Toos Changer )及刀具库,只能用手动方式换刀,而加工中心因具备ATC及刀具库,故可将使用的刀具预先安排存放于刀具库内,需要时再通过换刀指令,由ATC自动换刀。
数控镗铣床和加工中心都能够进行铣削、钻削、镗削及攻螺纹等加工。
数控镗铣、加工中心机床的类型立式龙门式卧式主要技术参数主要技术参数主要技术参数主要技术参数高速加工中心立式加工中心主要技术参数项目\型号VMC-850工作台面积1000x500 mm左右行程(X 轴) 800 mm前后行程(Y 轴) 500 mm上下行程(Z 轴) 610 mm主轴锥度BT-40CAT-40, HSK A63(选配)主轴转速60~8000 rpm7.5/5 kWX-Y-Z 快速进给30 / 30 / 20 m/min切削进给率1~12000 mm/min刀具选择模式双向任意式,最短距离选刀储刀数圆盘式24机械手式24/32 (选配)相邻刀最大刀具直径75 mm最大刀具直径100 mm最大刀具长度300 mm最大刀具重量10 kg工作台荷重600 kg机床净重5500 kg机床尺寸(LxWxH) 2350x3200x2698 mm数控镗铣、加工中心机床的类型卧式加工中心主要技术参数项目\型号VHMC-630工作台面积630 x 630 mm工作台最大负载1200 kgX 轴行程1000 mmY 轴行程800 mmZ 轴行程950 mm主轴锥度BT-50 / CAT-50主轴转速20~6000 rpmX-Y-Z 切削进给率1~12000 mm/minX-Y-Z 快速进给18 / 10 / 18 m/min储刀数60 (80, 120 选配)最大刀具直径x 长度Ø75 x 320最大刀具重量10 kg刀具选择模式双向任意式, 最短距离选刀换刀时间9 sec主轴电动机15 kW工作台旋转分度1°(0.001°选配)工作台数目 2 (6, 12 选配)交换时间(自动交换工作台) 15 sec机床尺寸(LxWxH) 5305x3200x3550 mm机床重量21000 kg数控镗铣、加工中心机床的类型龙门式加工中心主要技术参数项目/型号定柱式DMC-3000工作台尺寸3200x2200 mmX 轴行程3000 mmY 轴行程2650 mmZ 轴行程800 mm , 1066 mm 选配主轴锥度BT-50 / CAT-50主轴直径Ø90 mm主轴转速6000 rpm 自动高低档主轴马达26 / 22 kWX-Y-Z 快速进给12x 12x 10 m / minX-Y-Z 切削进给1-10000 mm / min自动换刀系统相邻刀最大刀具直径Ø135 mm储刀数40 刀(60,80,120 选配)最大直径Ø200 mm最大刀长350 mm最大刀重20 kg刀具选择模式双向任意,最短距离选刀工作台荷重6000 kg to 20000 kg机床尺寸(LxWxH)8870 x 5935 x4900机床重量58500 kg数控镗铣、加工中心机床的类型高速加工中心主要技术参数工作范围纵向长度:X400 mm横向长度:Y450 mm垂直高度:Z350 mm 工作主轴30'000 min-1S612.5 kWS110.0 kW 工作主轴42'000 min-1S613.0 kWS110.0 kW 工作主轴60'000 min-1S68.5 kWS1 6.5 kW 进给驱动进给速度X, Y, Z 40m/分加速度X, Y, Z17 m/秒²工作台工作台面积320 x 320工作台承重200 kg自动控制系统刀库位置18 -76机上激光对刀仪标准工件托盘转换装置位置7, 20, 48红外工件测头可选重量包括工件托盘交换装置6500 kg数控镗铣、加工中心机床的类型数控镗铣、加工中心的工艺特点三坐标数控镗铣床与加工中心的共同特点是除具有普通铣床的工艺性能外,还具有加工形状复杂的二维以至三维复杂轮廓的能力。
第六章 数控线切割机床的加工工艺

第六章 数控线切割机床的加工工艺
一、数控线切割机床的加工原理
如图6-1所示,为数控线切割机床加工的工作原理图。
第六章 数控线切割机床的加工工艺
二、数控线切割机床加工的特点
1)采用金属丝作为工具电极,不需要设计和制造成形工具电 极,大大降低了加工费用,缩短了生产准备时间,加工周期 短,应用灵活,很适合于小批量零件的加工和试制新产品。
第六章 数控线切割机床的加工工艺
(4)电极丝损耗量 对高速走丝线切割机床,用电极丝在切割10000mm2面 积后电极丝直径的减少量来表示,一般减少量不应大于 0.01mm,通常均布于参与工作的电极丝全长上。对低速 走丝线切割机床,一般不考虑电极丝损耗。 此外,数控线切割机床的加工工艺指标还有最大切割 厚度、最小切缝宽度、最小圆角等。
(2)电极丝直径的影响
线切割加工中零件材料的蚀除量是切缝宽、切深和零件厚度的乘积,而切缝宽是 由电极丝直径和放电间隙决定的,所以电极丝直径的变化对切割速度的影响较大。 电极丝直径愈细,允许承载的峰值电流就会愈小,切缝变窄,零件材料的蚀除量 减少,并且不利于排屑和稳定加工,不可能获得理想的切割速度。因此,加大电 极丝的直径有利于增快切割速度,而且还有利于厚零件的加工。但是电极丝的直 径超过一定程度,造成切缝过宽,需要蚀除的零件材料增多,反而又影响到切割 速度的提高,并且由于增大峰值电流,会导致加工表面的质量变差。
(一) 电极丝准备 电极丝是线切割加工过程中必不可少的重要 工具,合理选择电极丝的材料、直径及其均 匀性是能否保证加工稳定进行的重要环节。
第六章 数控线切割机床的加工工艺
1.电极丝材料的选择
电极丝材料应具有良好的导电性、较大的抗拉强度和良好的耐电 腐蚀性能,且电极丝的质量应该均匀,直线性好,无弯折和打结 现象,便于穿丝。
数控铣削加工工艺分析

针方向铣削,图6-3所示即为铣刀在水平面内的切入进给路线。深度进给有
两种方法:一种是在XOZ平面(或YOZ平面)来回铣削逐渐进刀到既定深度;另 一种方法是先打一个工艺孔,然后从工艺孔进刀到既定深度。
④孔2-φ6H8,表面粗糙度为Ral.6,选择“钻-铰”方案。
⑤孔 φ18 和6-φ10 ,表面粗糙度为 Ra12.5,无尺寸公差要求,选择“钻孔- 锪 孔”方案。
⑥螺纹孔2-M16-H7,采用先钻底孔,后攻螺纹的加工方法。
数控技术
章目录 上一页 下一页 返回 退出
—— 5.1 概述 6.2 箱盖类零件的加工工艺分析
数控技术
章目录 上一页 下一页 返回 退出
表6-2 平面槽形凸轮数控加工工序卡片
产品名称或代号
单位名称 工序号 ××× 工步号 1 2 6 4 5 6 7 8 9 10 11 编制 工步内容 A面定位钻φ 5中心孔 (2处) 钻φ 19.6孔 钻φ 11.6孔 铰φ 20孔 铰φ 12孔 φ 20孔倒角1.5×45° 一面两孔定位,粗铣凸 轮槽内轮廓 粗铣凸轮槽外轮廓 × × × ××× 程序编号 ××× 夹具名称 螺旋压板 卡 子 ××× 车 间 使用设备 XK5025/4 主轴转速 r· min-1 / 进给速度/ mm· min1 背吃刀量 /mm
数控技术
章目录 上一页 下一页 返回
退出
—— 5.1 概述 6.2 箱盖类零件的加工工艺分析
2)选择加工方法 (1)上、下表面及台阶面的粗糙度要求为 Ra3.2,可选择“粗铣精铣”方案。
主要内容
(2)孔加工方法的选择
数控铣床加工工艺及程序编制

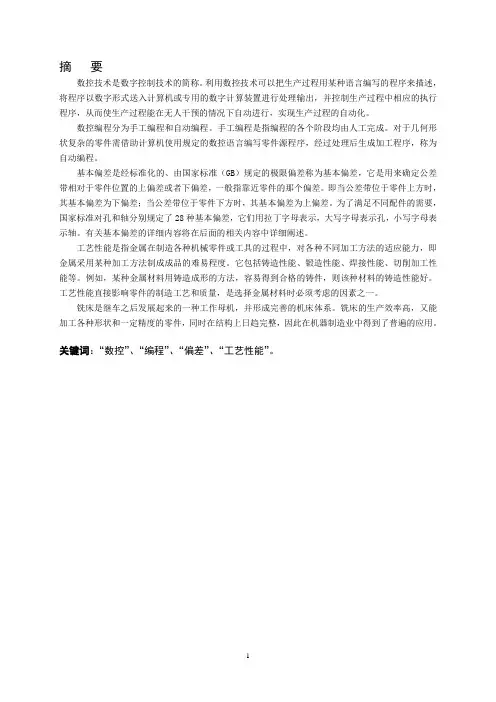

摘要数控技术是数字控制技术的简称。
利用数控技术可以把生产过程用某种语言编写的程序来描述,将程序以数字形式送入计算机或专用的数字计算装置进行处理输出,并控制生产过程中相应的执行程序,从而使生产过程能在无人干预的情况下自动进行,实现生产过程的自动化。
数控编程分为手工编程和自动编程。
手工编程是指编程的各个阶段均由人工完成。
对于几何形状复杂的零件需借助计算机使用规定的数控语言编写零件源程序,经过处理后生成加工程序,称为自动编程。
基本偏差是经标准化的、由国家标准(GB)规定的极限偏差称为基本偏差,它是用来确定公差带相对于零件位置的上偏差或者下偏差,一般指靠近零件的那个偏差。
即当公差带位于零件上方时,其基本偏差为下偏差;当公差带位于零件下方时,其基本偏差为上偏差。
为了满足不同配件的需要,国家标准对孔和轴分别规定了28种基本偏差,它们用拉丁字母表示,大写字母表示孔,小写字母表示轴。
有关基本偏差的详细内容将在后面的相关内容中详细阐述。
工艺性能是指金属在制造各种机械零件或工具的过程中,对各种不同加工方法的适应能力,即金属采用某种加工方法制成成品的难易程度。
它包括铸造性能、锻造性能、焊接性能、切削加工性能等。
例如,某种金属材料用铸造成形的方法,容易得到合格的铸件,则该种材料的铸造性能好。
工艺性能直接影响零件的制造工艺和质量,是选择金属材料时必须考虑的因素之一。
铣床是继车之后发展起来的一种工作母机,并形成完善的机床体系。
铣床的生产效率高,又能加工各种形状和一定精度的零件,同时在结构上日趋完整,因此在机器制造业中得到了普遍的应用。
关键词:“数控”、“编程”、“偏差”、“工艺性能”。
数字控制机床是用数字代码形式的信息(程序指令),控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床,简称数控机床。
数控机床具有广泛的适应性,加工对象改变时只需要改变输入的程序指令;加工性能比一般自动机床高,可以精确加工复杂型面,因而适合于加工中小批量、改型频繁、精度要求高、形状又较复杂的工作,并能获得良好的经济效果。
数控加工工艺和设备第六章 加工中心加工工艺及设备

4.自动换刀装置(ATC)
五、加工中心的典型结构
1.加工中心主轴组件 (1)主轴的结构
2.进给系统的典型结构 (1)伺服电动机与丝杠工的联接
(2)自动夹紧刀具结构 (2)滚珠丝杠螺母副
图6-5 TH5632型立式加工中心的组成 1—数控柜 2—刀库 3—主轴箱 4—操纵台 5—驱动电源柜 6—纵向工作台 7—滑座 8—床身 9—X轴进给伺服电动机 10—换刀机械手 11—立柱 第六章 加工中心加工工艺及设备
第一节 加工中心概述
2.主轴部件 由主轴箱、主轴电动机、主轴和主轴轴承等零件组成。
二、加工中心的特点及使用过程
1.加工中心的特点 1)工序集中 2)对加工对象的适应性强
3)加工精度高
5)操作者的劳动强度减轻 6)经济效益高 7)有利于生产管理的现代化
4)加工生产率高
第六章 加工中心加工工艺及设备
第一节 加工中心概的使用过程 第六章 加工中心加工工艺及设备
上只能采取工序分散的原则加工,需用工装较多,周期较长。利用加工
中心多工位点、线、面混合加工的特点,可以完成大部分甚至全部工序
的内容。
4.加工精度较高的中小批量零件
第六章 加工中心加工工艺及设备
第一节 加工中心概述 四、加工中心的组成
1.基础部件 床身、立柱和工作台等大件是加工中心结构中的基础部件。
第一节 加工中心概述
三、加工中心的加工对象
1.结构形状复杂、普通机床难加工的零件
(1)凸轮类
(2)整体类叶轮
(3)模具类 2.既有平面又有孔系的零件
数控加工技术第六章
第6章数控铣床编程【教学目标】通过本章节的教学:使学生掌握数控铣床加工程序的编制方法;数控铣加工的特点;刀具补偿的设置及其他指令代码;固定循环代码。
【教学重点】编程方法、刀具补偿与固定循环【教学难点】刀具补偿与固定循环【教学时数】理论6学时,实验4学时【课程类型】理论与实验课程【教学方法】理论联系实际,讲、例、练三结合【教学内容】6.1 数控铣床加工的特点6.1.1 数控铣床加工的对象数控铣床主要用于加工平面和曲面轮廓的零件,还可以加工复杂型面的零件,如凸轮、样板、模具、螺旋槽等。
同时也可以对零件进行钻、扩、铰、锪和镗孔加工。
数控铣削机床的加工对象与数控机床的结构配置有很大关系。
立式结构的铣床一般适应用于加工盘、套、板类零件,一次装夹后,可对上表面进行铣、钻、扩、镗、锪、攻螺纹等工序以及侧面的轮廓加工;卧式结构的铣床一般都带有回转工作台,一次装平后可完成除安装面和顶面以外的其余四个面的各种工序加工,适宜于箱体类零件加工;万能式数控铣床,主轴可以旋转90°或工作台带着工件旋转90°,一次装夹后可以完成对工件五个表面的加工;龙门式铣床适用于大型零件的加工。
6.1.2 数控铣床加工的特点数控铣削加工除了具有普通铣床加工的特点外,还有如下特点:1、零件加工的适应性强、灵活性好,能加工轮廓形状特别复杂或难以控制尺寸的零件,如模具类零件、壳体类零件等。
2、能加工普通机床无法加工或很难加工的零件,如用数学模型描述的复杂曲线零件以及三维空间曲面类零件。
3、能加工一次装夹定位后,需进行多道工序加工的零件。
4、加工精度高、加工质量稳定可靠。
5、生产自动化程序高,可以减轻操作者的劳动强度。
有利于生产管理自动化。
6、生产效率高。
一7、从切削原理上讲,无论是端铣或是周铣都属于断续切削方式,而不像车削那样连续切削,因此对刀具的要求较高,具有良好的抗冲击性、韧性和耐磨性。
在干式切削状况下,还要求有良好的红硬性。
第六章 数控铣床编程
例:编写如图示零件加工程序(槽深5mm 直径10mm平底刀)
例:编写如图示零件加工程序(槽深5mm 直径10mm平底刀)
十五、子程序的编制与应用
调用子程序:M99 PXXXXXXX 子程序号 调用次数 子程序结束返回主程序:M99
例:编写如图示零件加工程序(槽深5mm 直径6mm平底刀)
例:编写如图示零件加工程序(槽深5mm 直径6mm平底刀)
注:程序中第一个G01一定要指定一个F值。
四、插补平面选择指令
G17 选择XY平面(默认)
G18 选择XZ平面
G19 选择YZ平面
五、圆弧插补指令
格式:G17 G02/G03 X Y R (I J )F G18 G02/G03 X Z R (I K )F G19 G02/G03 Y Z R (J K )F
走刀路线
例:编写如图示孔加工程序(孔深35mm 直径9.8mm钻头)
例:编写如图示孔加工程序(孔深50mm 直径7.8mm钻头)
孔钻循环、点钻循环 G81
该循环做正常钻孔。切削进给执行到孔底,然后从 孔底快速移动退回。
格式: G98/G99 G81 X Y Z R F ;
式中:XY 为孔位数据 Z 孔底坐标 R R平面坐标 F 切削进给速度
3.镜像功能 若沿某轴镜像,只需指定轴,一旦指令一直有效。 例:加工如图示形状
十七、极坐标
G16 极坐标指令
G15 取消极坐标
在极坐标系下,X为半径值,Y为角度。
十八、局部坐标系G52
格式:G52 X Y ;
把局部坐标系原点设臵在坐标值为X Y 这一点上, 坐标轴不变。
取消:G52 X0Y0;
十六、比例及镜像功能
1.各轴以相同比例缩放
数控铣削加工工艺-部分资料
削 加
到最大时,由于切削刃受到的摩擦比在顺铣 中强,因此会产生更多的热量。 逆铣中径向力也明显高,这对主轴轴承有
工
不利影响。在顺铣中,切削刃主要受到的是
工
压缩应力,这与逆铣中产生的拉力相比,对
艺 的
硬质合金刀具或整体硬质合金刀具的影响有 利得多
制
定
顺铣与逆铣的选择:
通常,由于数控机床传动采 用滚珠丝杠结构,其进给传动 间隙很小,顺铣的工艺性就优 于逆铣。 如果零件毛坯为黑色金属锻 件或铸件,表皮硬而余量一般 较大,这时采用逆铣较为合理
削
滑和连续的过渡,产生振动的可能性大大地降低了。
加
另一种解决方案是通过圆插补产生比图样上的规
工
定稍大些的圆角半径。这是很有利的,这样,有时
工
就可在粗加工中使用较大的刀具,以保持高生产率。
艺
在角落处余下的加工余量可以采用较小的刀具进行
的
固定铣削或圆插补切削
制
定
24
第6章 数控铣削加工工艺
曲面加工
走刀路线的选择
型腔加工
开始切削型腔的方法
数
控
镗
主要有以下三种方法:
铣 、 加
预钻削起始孔。不推荐这种方法: 这需要增加一种刀具,从切削的观 点看,刀具通过预钻削孔时因切削力而产生不利的振动。当使用预钻削
工
孔时,常常会导致刀具损坏;
中
最佳的方法之一是使用X/Y和Z方向的线性坡走切削,以达到全部轴向
心
深度的切削;
加
可以以螺旋形式进行圆插补铣。这是一种非常好的方法,因为它可产
工
生光滑的切削作用,而只要求很小的开始空间
工
艺
的
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【国家级中职骨干教师培训】教案 《数控机床加工工艺》
单 位:宁夏青铜峡市职教中心 学 员: 郑 月 萍 日 期:二00七年九月十日 1
第6章 数控铣床加工工艺 课题一:数控铣床加工工艺概述(连上2节课) 课型:理论课 课时:2课时 教学目的: 1、基础知识:了解数控铣床的类型和主要加工对象等一些相关概念,掌握数控铣床的结构及工艺特点和主要内容。 2、能力培养:培养学生的识图和理解能力。 教学重点:数控铣床的结构及加工工艺的基本特点和主要内容。 教学难点:数控铣床的结构及加工工艺的基本特点。 教学过程: A、引入新课: 数控铣床加工工艺以普通铣床的加工工艺为基础,结合数控铣床的特点,综合运用多方面的知识解决数控铣床加工过程中面临的工艺问题,其内容包括金属切削原理与刀具、加工工艺、典型零件加工及工艺性分析等方面的基础知识和基本理论。 B、新课内容: 一、数控铣床的类型 数控铣床是一种加工功能很强的数控机床,主要采用铣削方式加工工件,能够进行外形轮廓铣削、平面或曲面型铣削及三维复杂型面的铣削,在数控加工中占据了重要地位。世界上首台数控机床就是一部三坐标铣床,这主要因于铣床具有X、Y、Z三轴向可移动的特性,更加灵活,且可完成较多的加工工序。现在数控铣床已全面向多轴化发展。目前迅速发展的加工中心和柔性制造单元也是在数控铣床和数控镗床的基础上产生的。 二、数控铣床的分类: 1、按体积大小分:小型(工作台宽度多在400mm以下)、中型、大型 2、按控制坐标的联动轴数: 两轴半联动 如图1所示 三轴联动 如图2所示 多轴联动:加入一个回转的A坐标或C坐标 (若增加一个数控分度头或数控回转工作台,则为四轴联动控制数控系统,用来加工螺旋槽、叶片等空间曲面零件)
图1 两轴半联动加工曲面 图2 三轴联动加工曲面
3、按主轴布局形式分:立式、卧式、立卧两用式 (1)立式数控铣床 主轴轴线垂直于水平面,是数控铣床中常见的一种布局形式,应用范围广泛。如图3所示,它按坐标的控制方式又有以下几种: 2
图3 立式数控铣床 图4龙门式数控铣床 ①、工作台纵、横向移动并升降,主轴不动方式 ②、工作台纵、横向移动,主轴升降方式 ③、龙门架移动式,即主轴可在龙门架的横向与垂直导轨上移动,而龙门架则沿床身做纵向移动,如图4所示。 (2)卧式数控铣床 主轴轴线平行于水平面,主要用来加工箱体类零件,如图5所示。为了扩大功能和加工范围,通常采用增加数控转盘来实现4轴或5轴加工。这样,工件在一次加工中可以通过转盘改变工位,进行多方位加工。 (3)立卧两用式数控铣床 主轴轴线方向可以变换,使一台铣床同时具备立式数控铣床和卧式数控铣床的功能,如图6所示。这类铣床适应性更强,适用范围广,生产成本低,所以数量逐渐增多。 立卧两用式数控铣床靠手动和自动两种方式更换主 图5 卧式数控铣床 轴方向。有些立卧两用式数控铣床采用主轴头可以任意方向转换的万能数控主轴头,使其可以加工出与水平面成不同角度的工件表面。还可以在这类铣床的工作台上增设数控转盘,以实现对零件的“五面加工”。 4、按数控系统的功能分:经济型、全功能型、高速型 (1)、经济型数控铣床 它是在普通立式铣床或卧式铣床的基础上改造来的,其成本低,功能少,主轴转速和进给速度低,用于精度要求不高的简单平面或曲面零件加工 (2)、全功能数控铣床 一般采用半闭环或闭还控制,其加工适应性强,可实现四坐标或以上的联动,应用最为广泛。 (3)、高速铣削数控铣床 一般指主轴转速在8000至40000 r/min的数控铣床,其进给速度可达10至30 m/min 。它采用全新的机床结构和功能强 图6 立卧两用数控铣床 大的数控系统,并配以加工性能优越的刀具系统,可对大面积的曲面进行高效率、高质量的加工。 3
二、数控铣床的结构 数控铣床一般由以下几部分组成: (1)、主轴箱 包括主轴箱体和主轴传动系统。 (2)、进给伺服系统 由进给电动机和进给执行机构组成。 (3)、控制系统 是数控铣床运动控制的中心,执行数控加工程序控制机床进行加工。 (4)、辅助装置 如液压、气动、润滑、冷却系统和排屑、防护等装置。 (5)、机床基础件 指底座、立柱、横梁等,是整个机床的基础和框架。 (6)、工作台 三、数控铣床的主要加工对象 铣削是机械加工中最常用的加工方法之一,主要包括平面铣削和轮廓铣削,也可以对零件进行钻、扩、铰和镗孔加工与攻丝等。适于采用数控铣削的零件有:
1、平面类零件 平面类零件的特点是各个加工表面是平面,或可以展开为平面。目前在数控铣床上加工的绝大多数零件属于平面类零件。平面类零件是数控铣削]加工对象中最简单的一类,一般只须用三轴数控铣床的两轴联动(即两轴半坐标加工)就可以加工,如图7所示:
图7 带平面轮廓的平面类零件 带斜平面的平面类零件 带正台和斜筋平面类零件 2、变斜角类零件
(1)定义:加工面与水平面的夹角成连续变化的零件。如 图8所示:
图8 飞机上变斜角梁缘条 4
(2)方法:加工变斜角类零件最好采用四轴或五轴数控铣床进行摆角加工,若没有上述机床,也可在三轴数控铣床上采用两轴半控制的行切法进行近似加工,但精度稍差。
3、曲面类(立体类)零件 (1)定义:加工面为空间曲面的零件。 (2)方法:曲面类零件的加工面与铣刀始终为点接触,一般采用三轴联动数控铣床加工,常用的加工方法主要有下列两种:
a、采用两轴半联动行切法加工。行切法是在加工时只有两个坐标联动,另一个坐标按一定行距周期行进给。这种方法常用于不太复杂的空间曲面的加工。
b、采用三轴联动方法加工。所用的铣床必须具有X、Y、Z三轴联动加工功能,可进行空间直线插补。这种方法常用于发动机及模具等较复杂空间曲面的加工。
4、箱体类零件 (1)定义:指具有一个以上孔系,内部有一定型腔或空腔,在长、高、宽方向有一定比例的零件。如图9所示。 (2)方法: a、当即有面又有孔时,应先铣面,后加工孔; b、所有孔系都先完成全部孔的加工,再进行精加工; 图9 曲面类零件 c、一般情况下,直径>30的孔都应铸造出毛坯孔; d、直径<30的孔可以不铸出毛坯孔,孔和孔的端面全部加工都在加工中心上完成; e、在孔系加工中,先加工大孔,再加工小孔; f、对跨距较大的箱体同轴孔,尽量采用调头加工的方法; g、螺纹加工,对M6以上、M20以下的螺纹可在加工中心上完成。 四、数控铣床加工工艺的基本特点 数控铣床加工程序不仅包括零件的工艺过程,而且还包括切削用量、走刀路线、刀具尺寸以及铣床的运动过程。数控铣床受控于程序指令,加工的全过程都是按程序指令自动进行的。因此,要求编程人员对数控铣床的性能、特点、运动方式、刀具系统、切削规范以及工件的装夹方法都要非常熟悉。 五、数控铣床加工工艺的主要内容 1、选择适合在数控铣床上加工的零件,确定工序内容。 2、分析被加工零件的图样,明确加工内容及技术要求。 3、确定零件的加工方案,制定数控铣削加工工艺路线。 4、加工工序的设计。 5、数控铣削加工程序的调整。 六、小结 1、数控铣床的类型 2、数控铣床的结构 3、数控铣床的主要加工对象 5
4、数控铣床加工工艺的基本特点和主要内容。 七、作业 1、数控铣床的类型有哪些?其用途如何? 2、数控铣床是由哪几部分组成的? 3、数控铣削的主要加工对象有哪些?其特点是什么? 4、数控铣床加工工艺的基本特点和主要内容是什么。 八、教学后记: 6 课题二:数控铣床加工工序设计(连上2节课) 课型:理论课 课时:2课时 教学目的: 1、基础知识:了解数控铣床夹具、刀具的选择原则,掌握数控铣床切削用量的选择、装刀与对刀。 2、能力培养:培养学生的识图和理解能力。 教学重点:数控铣床的切削用量的选择、装刀与对刀。 教学难点:数控铣床切削用量的选择与对刀。 教学过程: A、复习提问: 1、数控铣床的加工阶段可分为粗加工、半精加工、精加工和光整加工四的阶段。 2、数控铣床的工序划分的原则是工序集中和工序分散原则,工序划分主要考虑生产纲领、所用设备及零件本身的结构和技术要求等。 3、数控铣床加工顺序的安排就是合理安排加工方法和加工工序的顺序,即合理安排好切削、热处理和辅助工序的顺序,并解决好工序间的衔接问题。 4、在确定铣床的走刀路线时,重点考虑的问题是零件的加工精度、表面粗糙度和走刀路线最短、减少刀具空行程时间、提高加工效率。 B、新课内容: 一、数控铣床加工工序设计 1、夹具的选择 数控铣床的工件装夹方法与普通铣床一样,所使用的夹具只要求有简单的定位、夹紧机构就可以,但要将加工部位敞开。选择夹具时,应注意减少装夹次数,尽量做到在一次安装中能把零件上所有要加工的表面都加工出来。具体的选用方法同机床。 2、刀具的选择 对刀具的基本要求主要有: ①、铣刀刚性要好。其目的一是满足为提高生产效率而采用大切削量的需要,二是为适应数控铣床加工过程中难以调整切削用量的特点。 ②、铣刀的耐用度要高。 除上述两点外,还要考虑铣刀切削刃的几何角度参数的选择与排屑性能。具体的选用方法同机床。 3、切削用量的选择 (1)影响切削用量的因素: ①、机床 ②、刀具 下表是常用刀具材料的性能比较表,如表1: 表1 常用刀具材料的性能比较 刀具材料 切削速度 耐磨性 硬 度 硬度随温度变化 高速钢 最 低 最 差 最 低 最 大 硬质合金 低 差 低 大 陶瓷刀片 中 中 中 中 金刚石 高 好 高 小
